Mackie U.420D User manual

4-Channel Mic/Line Mixer with FireWire and DJ Features
GAIN
U
HIGH
EQ
+10KILL
U
U U
+10KILL
MID
U
+10KILL
U
+10KILL
LOW
U
+10KILL
U
UU
+10KILL
+14-14+14-14
MID
MID
FREQ
HIGH
12kHz
LOW
80Hz
EQ
AUX
AUX
+50+3
OO
+15-15
U
MAX
OO
MAX
8k100
600
+15-15
U
+15-15
U
+15-15
U
+15-15
U
+15-15
U
+25-22
MIC
+50+3
+25-22
MIC
150 1.5k
8k100
600
150 1.5k
CURVE
GAIN
1 2 3 4
3 4
OO
-20
-10
+10
-5
0
5
OO
MAX
OO
MAX
LEVEL
OO
MAX
OO
MAX
LEVEL
SET
LEVEL
SET
SLOW
FAST
OL
10
7
4
0
4
10
20
POWER 48V
L R
MAX
FW IN
MAX
OO
OO
MAX
PHONES
OO
CUE
LOOP
OUT
CUE CUECUE CUE
48V
日本語オーナーズマニュアル


U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
1. 指示をお読みください。
2. マニュアルは大切に保管してください。
3. すべての警告にご注意ください。
4. 指示をお守りください。
5. 製品に水分を近付けないでください。
6. クリーニングには乾いた布をご使用ください。
7. 換気口が塞がれないようにしてください。マニュアル
に指定された場所に設置してください。
8. 暖房器具やパワーアンプなど、熱源の周辺に本製品を
設置しないでください。
9. グラウンドと極性の安全性を損ねるような処置はお控
えください。極性プラグのピンは一方が他方より幅広
になっています。グラウンドタイプのプラグでは 2つ
のピンに加え、グラウンド用に第 3のピンがあります。
これは安全を目的としたものです。プラグがコンセン
トに適合しない場合、コンセントの交換なども含め電
気技術者にご相談ください。
10.電源コードが踏まれたり引っ張られたりすることのな
いように設置してください。特に、本体接続部分やコ
ンセントに注意を払ってください。
11.推奨アクセサリ以外のものを本機に取り付けないでく
ださい。
12.カート、スタンド、トライポッド、ブラケット、テー
ブルには付属のもの、もしくは推奨されたものをご使
用ください。カートで運搬する際には、落下による損
傷を防ぐため、カートと本機がしっかり固定されてい
ることをご確認ください。
13.落雷の発生時や長期間使用しない場合には電源コード
を抜いてください。
14.電源コードやプラグの破損、本機の落下（あるいは本
機の上に何かを落としてしまった場合）、水分の混入（雨
に晒された場合など）により、本機が正常に作動しな
くなった場合には修理が必要となります。本機の修理
に関してはすべて、資格を持つサービススタッフにご
依頼ください。
15. 本製品を水滴や飛沫から遠ざけてください。花瓶やグ
ラスなど、液体の入っている容器を本機の上に置かな
いでください。
16. 本機に電源スイッチはありません。AC アダプタが電源
切断に使用されます。常に、すぐアダプタに手が届く
状態を保ってください。
17. 本製品 は、カナダ通信局の電波妨害に関する規定に記
されたデジタル機器からの電波ノイズ許容、Class A
あるいは Class B を上回りません。
18. 極度に高いノイズレベルに長い時間晒されると難聴とな
る恐れがあります。難聴を引き起こすレベルには個人差
がありますが、ある期間大音量を聞いているとほとんど
の人の聴力が低下します。米国安全衛生局（OSHA）は
以下の表のようにノイズレベルの許容量を定めていま
す。
OSHA は、以下の許容量を超える状況は聴覚に悪影響
を及ぼす可能性があるとしています。高音量を発生す
る機器の周辺に長時間いる場合には、耳を保護するよ
うに心掛けてください。機器を操作する時間が以下の
状況を超えるような場合、耳の内部あるいは外部にプ
ロテクターを装着してください。

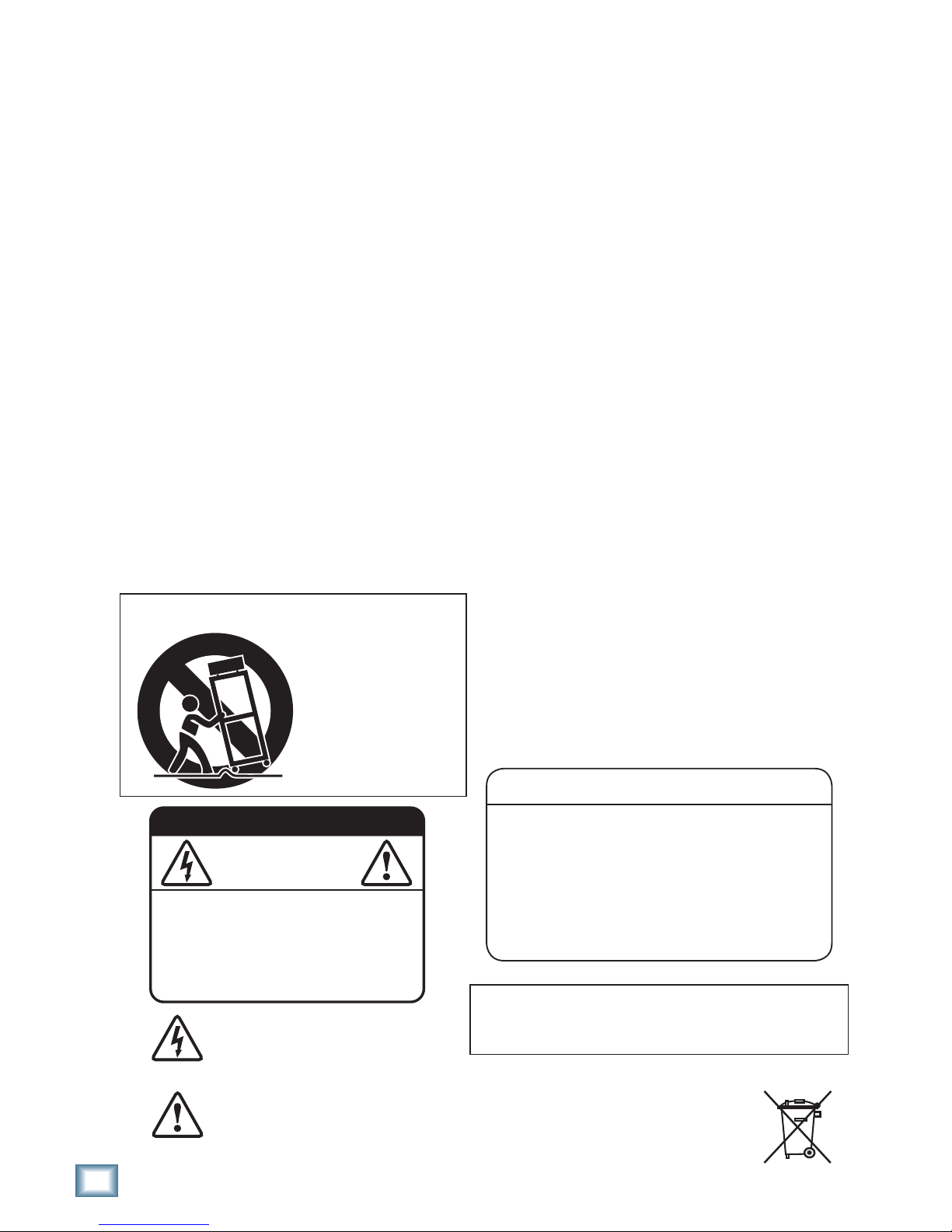

安全上のご注意（重要）
運搬時のご注意
製造元の推奨する
カートやスタンドを
ご使用ください。
製品は運搬する際は
転倒を未然に防止するため、
急に停止したり、
無理に押したりせず、
注意深くお取扱いください。
注 意
感電の危険があります。
本体を開けないでください。
注意：電気事故を防ぐため
カバーを取り外さないでください。
内部にユーザーご自身で
修理可能な部分はありません。
このマークは、機器の内部に
絶縁されていない「危険な電圧」が
存在することを意味し、
感電の恐れがあることを警告しています。
取扱説明書のこのマークは、
操作上の注意や、メンテナンス方法について、
重要な記述がなされていることを示します。
警告：火災や感電の怖れがあります。
機器を雨や湿気に晒さないでください。
1日につき サウンドレベル 典型的な
（時間） （dBA） 事例
8 90 小さなクラブのデュオ演奏
6 92
4 95 地下鉄の騒音
3 97
2 100 大音量のクラシック音楽
1.5 102
1 105 締め切り直前のパトリスの叫び
30 分110
15 分以下 115 ロックコンサートの最高潮


Owner’s Manual
Owner’s Manual
目 次
安全上のご注意（重要） .......................................2
はじめに .........................................................................4
クイックスタート ......................................................5
接続ダイアグラム ......................................................6

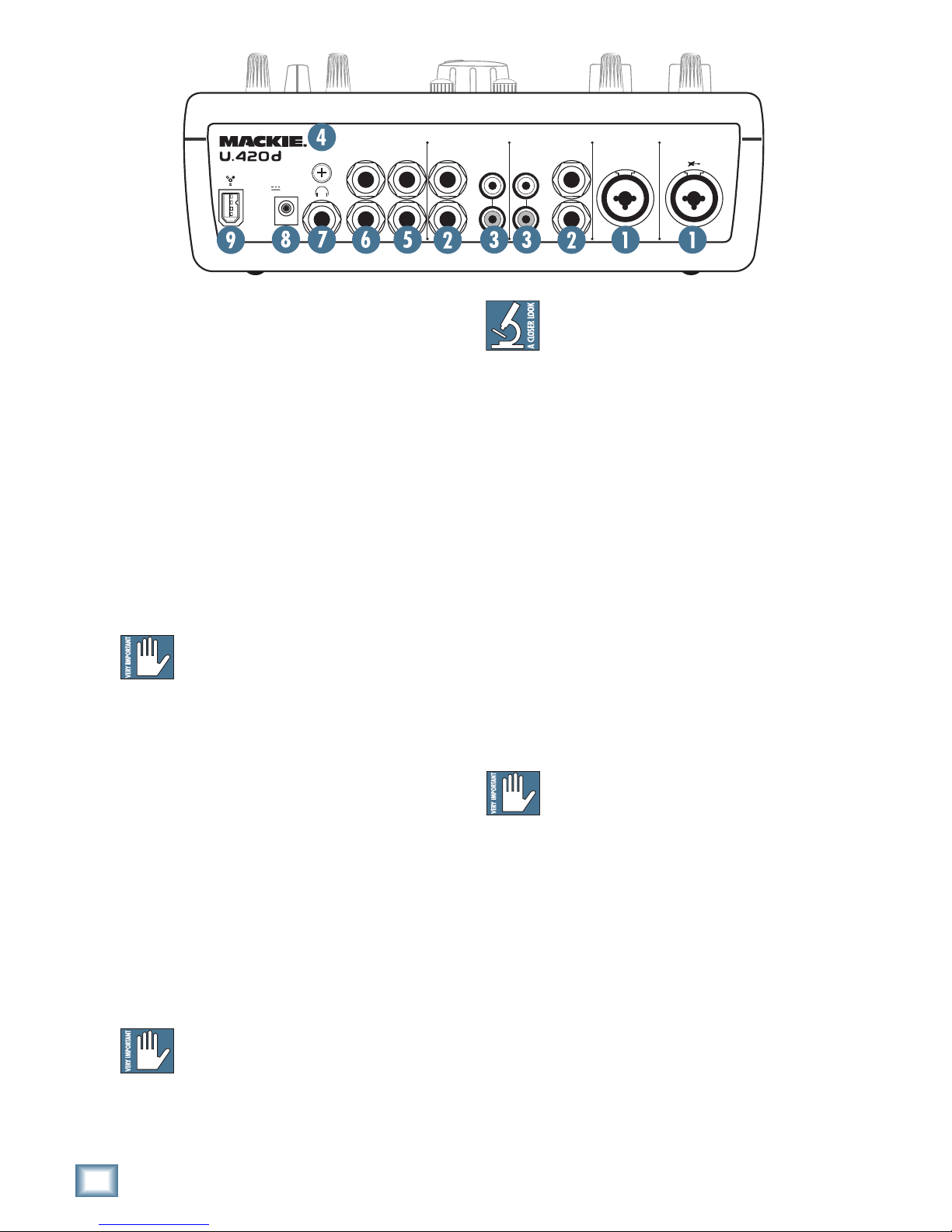

リアパネルの機能 ...................................................11
1. MIC/LINE インプット .................................11
2. LINE インプット ...........................................11
3. PHONO インプット .....................................11
4. GND ターミナル ...........................................11
5. AUX OUT ...........................................................12
6. MAIN OUT .........................................................12
7. ヘッドフォン端子 .....................................12
8. DC インプット ..............................................13
9. FireWire コネクタ ........................................13

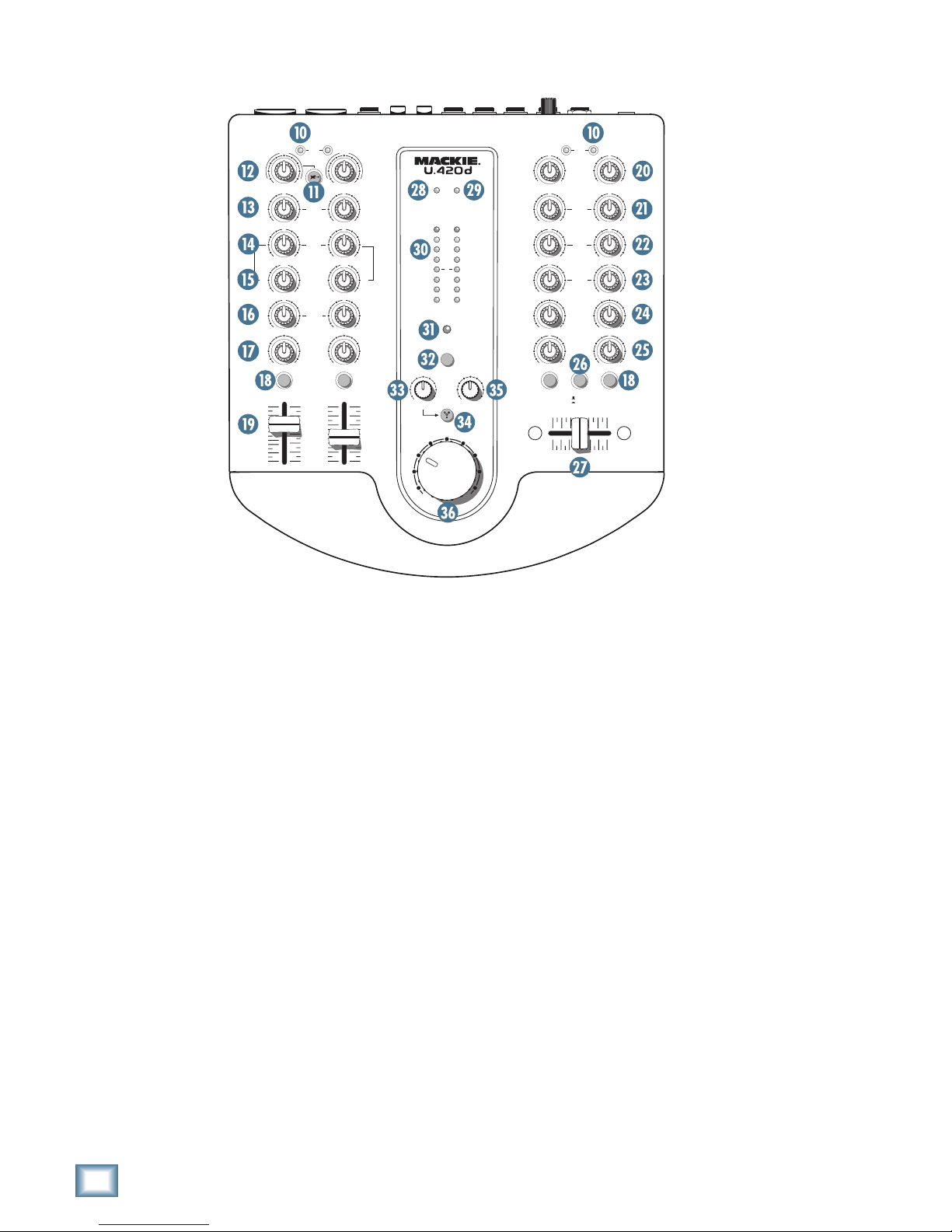

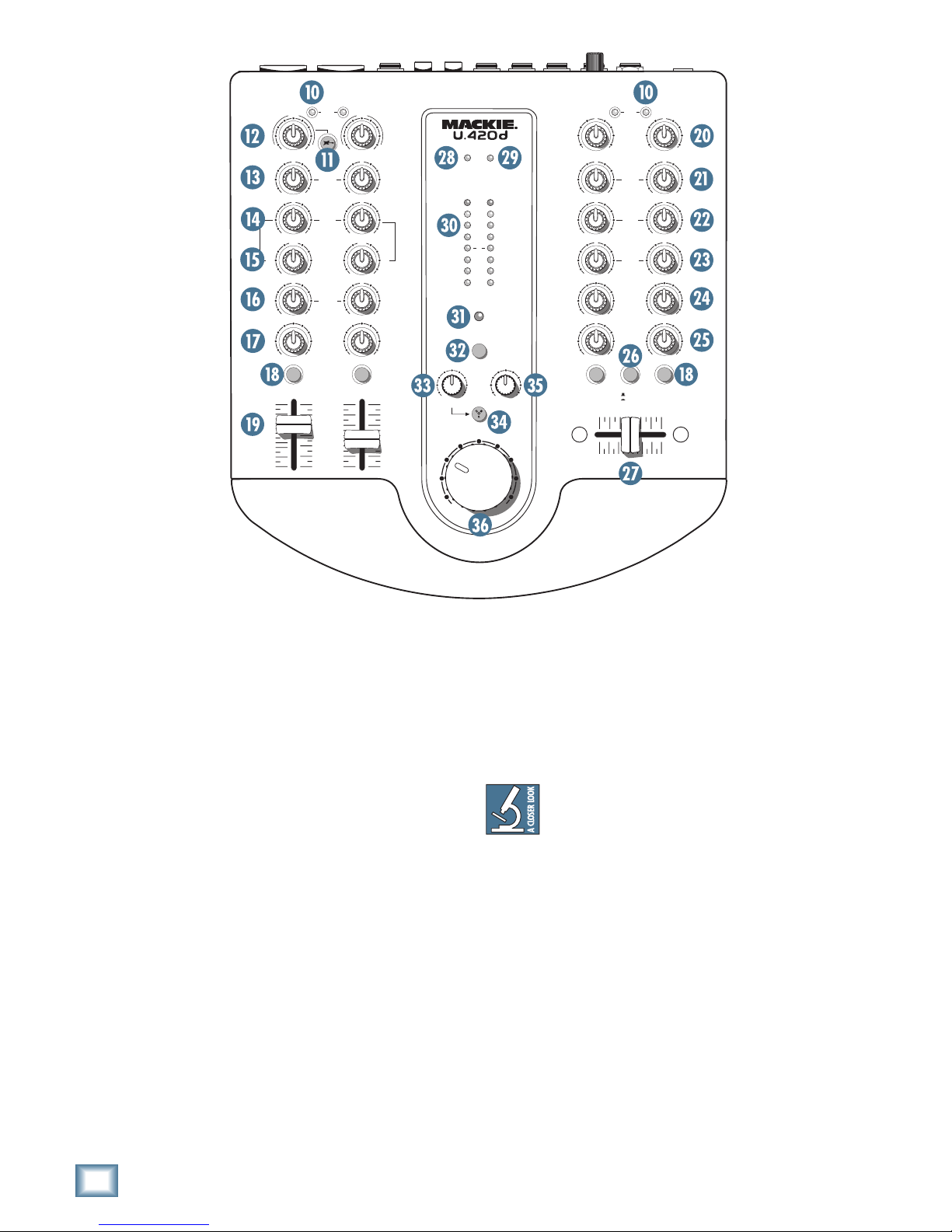

トップパネルの詳細 ..............................................14
チャンネル1と2のコントロール .............14
10. LEVEL SET LED ................................................14
11. インストゥルメントスイッチ ...........14
12. GAIN ノブ .....................................................14
3バンドのEQ ......................................................15
13. HIGH EQ ノブ ...............................................15
14. MID EQ ノブ .................................................15
15. MID FREQ ノブ .............................................15
16. LOW EQ ノブ ................................................15
17. AUX ノブ .......................................................15
18. CUE スイッチ ..............................................15
19. フェーダー .................................................15
チャンネル3と4のコントロール .............16
20. GAIN ノブ .....................................................16
21. HIGH EQ ノブ ...............................................16
22. MID EQ ノブ .................................................16
23. LOW EQ ノブ ................................................16
24. AUX ノブ .......................................................17
25. LEVEL ノブ ....................................................17
26. CURVE スイッチ .........................................17
27. クロスフェーダー ...................................17
コントロールセクション ............................18
28. POWER LED ....................................................18
29. 48V LED ..........................................................18
30. メーター ......................................................18
31. CUE LED...........................................................18
32. 48V スイッチ .............................................18
33. FW IN ノブ ....................................................18
34. FW LOOP OUT スイッチ ...........................19
35. PHONES レベルノブ .................................19
36. メインレベルノブ ...................................19
付録 A：サービス情報 ..........................................20
付属 B：接続コネクタ ...........................................22
付録 C：技術情報 ....................................................23
付録 D：FireWire ........................................................25
ソフトウェアのインストール ...........................28
ご不明な点がある場合 ...
• www.mackie.com/jp
にアクセスしてサポートの項目をご覧ください。
• [email protected]
までメールをお寄せください。
• テクニカルサポートセンターにお電話ください。
日本語03-5225-6253（月〜金曜、9am 〜 6pm）
英語1-800-898-3211（月〜金曜、7am 〜 5pm PST）
Part No. SW0557-02 Rev. D Japanese 2008/02
©2007-2008 LOUD Technologies Inc. All Rights Reserved.

4
U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
はじめに
この度は、Mackie U.420d ミキサーをご選択頂き、誠に
ありがとうございました。この製品は、内蔵 FireWire イン
ターフェース、そして使い勝手のよいコントロール類とク
ロスフェーダーなど、人気の高い機能のすべてを装備した
非常にコンパクトなミキサーです。
U.420d は、ホームスタジオでのレコーディングでもライ
ブパフォーマンスでも、等しくその威力を発揮することで
しょう：
レコーディングスタジオでは、このミキサーが出力する
「Mackie の品質」のサウンドをアウトボードやコンピュー
タへ入力できます。2×ステレオチャンネルは、シンセ、
サンプラー、ターンテーブルなど、ほとんどのステレオデ
バイスの出力に対応し、そのシグナルを直接 DAW へ送信
することができます。DJ 装置と DAW のインターフェース
としても機能します。2×モノチャンネルにはマイクレベ
ル、またはラインレベルを接続できます。チャンネル 1に
はインストゥルメントレベルも接続可能です（DI ボックス
は必要ありません）。
ライブパフォーマンスでは、このミキサーでステージ上
のシンセ、コンピュータ、サンプラー、フットコントロー
ラー、ターンテーブル、CD プレーヤー、マイク、エフェ
クトなどのギアをサブミックスできます。DJ アーティス
トやエレクトロニックアーティスト、シンガーソングライ
ターは、自身の創造的なツールをサブミックスしてアウト
ボードへ送ると同時に、Aux ミックスをステージモニター
へルーティングすることが可能です。
私達が愛情と共に開発した、この「スイス製アーミーナ
イフのような」切れ味のミキサーを末永くご愛用頂けます
ように！
特長
• ラインレベルとフォノレベルのインプットを備え
たステレオチャンネル× 2
• マイクレベルとラインレベルのインプットを備え
たモノチャンネル× 2
• 内蔵 FireWire インターフェース（2イン× 2アウト）
により、コンピュータからメインミックス、メ
インミックスからコンピューターの送受信が容
易（解像度は 24 ビット、サンプルレートは 44.1、
48、88.2、96 kHz）
• 2 種類の FireWire モード（ライブパフォーマンス
用、オーバーダビング用）
• 機能的で人間工学的に優れた非常にコンパクトな
デザイン
• ステレオチャンネルには、特性のカーブを選択で
きるクロスフェーダーを搭載
• モノチャンネルのフェーダー
• 各チャンネルに 3バンドの EQ：ステレオチャン
ネルにはキルポジションを装備、モノチャンネル
の中域周波数はスイープ可能
• 各モノチャンネルのマイクプリアンプ（ファンタ
ム電源のオン /オフを切り替え可）
• 各ステレオチャンネルのフォノプリアンプ
• チャンネル 1にはインストゥルメントレベルもイ
ンプット可能
• ステレオ Aux バス：ステージモニターや外部プロ
セッサーへ送信する別ミックスを作成できます。
• TRS ステレオメイン出力
• TRS ステレオヘッドフォン出力
• TRS ステレオ Aux バス出力
• ステレオのメインメーター（オーバーロード LED
付き）
• キューシステム：各チャンネルをヘッドフォンで
モニターできます。
• 大きく、使い易いメインレベルのコントロール
• 着脱式ユニバーサルパワーテプライ
• プロ仕様で使い勝手のよい、秀逸な音楽プロダク
ションソフトウェア「Tracktion」を同梱
このマニュアルの読み方
まず、2ページに記された「安全上のご注意」をお読み
ください。5ページには「クイックスタート」の章を設け
ました。ミキサーを素早くセットアップして正しく使用す
る方法を説明しています。必ずお読みください。続くペー
ジにはいくつかの典型的な接続例を紹介しています。
機能の詳細のページでは、ミキサーのすべてのノブやボ
タンと接続端子類について、大まかなシグナルの流れに
沿った順序で説明しています。ある機能について詳しく知
りたい場合、イラストから機能の番号を確認し、近くにあ
る同じ番号のパラグラフをご参照ください。
非常に重要な情報、またはミキサーに特有であ
るため、注意が必要な情報の横に置かれるアイ
コンです。必ず目を通し、記憶しておきましょう。
このアイコンのあるパラグラフでは、機能また
は実践的なテクニックを細かく説明しています。
有用な知識となることでしょう。
このアイコンは、本書のテクニカルライターが
デスクに突っ伏して寝ている間に閃いた情報で
あることを示します。
「付録 A」にはサービスとリペアの情報が記されています。
「付録 B」はコネクタに関する説明です。
「付録 C」には技術情報とブロックダイアグラムを掲載して
います。
「付録 D」は FireWire インターフェースの詳細です。
製品保証、返品、テクニカルサポートなどに備え、
必要事項をお控えください。
シリアルナンバー：
ご購入店：
ご購入日：
FAIRY DUST


Owner’s Manual
Owner’s Manual
クイックスタート
必ずお読みください!!
マニュアルなんて読んだこともない！と
おっしゃる方も、ご使用の前に 2ページ
の安全に関するご注意と、このページだ
けは必ずお読みください。
コントロール類の初期化
1. 着脱式パワーサプライをミキサーから外します。
2. すべての GAIN、AUX、LEVEL コントロールを最小に
し、すべての EQ ノブをセンターにします。
3. すべてのプッシュ式ボタンをアップ（押し込まれてい
ない状態）にします。
4. 中央のセクションでは、大きなレベルノブ、FW IN ノ
ブ、PHONES レベルノブを最小にしてください。
5. プログラムフェーダーを完全に下げ、クロスフェー
ダーをセンターにセットします。
接続
ミキサーのどこに何を接続すべきか、すでにお分かりで
あれば、ここでインプットやアウトプットにお望みの接続
をして頂いて構いません。サウンドの確認だけを行う場合
には、次の手順に従ってください：
1. 以下のようなシグナルソースをミキサーに接続します：
• マイク（XLR のMIC インプットへ）
• ターンテーブル（PHONO インプットへ）
• CD プレーヤーなどラインレベルのソース（TRS
のLINE インプットへ）
• ギターの場合、チャンネル 1に接続してインストゥ
ルメントスイッチを押し込んでください。
2. ミキサーのメイン出力とパワードスピーカー（または
アンプ）のラインレベル入力をケーブルで接続します。
3. 着脱式パワーサプライをミキサーと適切なコンセント
に接続し、ミキサーに電源を供給します。
4. パワードスピーカーをオンにします。またはスピー
カーを接続してアンプの電源を投入します。それらの
レベルコントロールは製造元の推奨値に合わせてくだ
さい。
レベル設定の手順
GAIN コントロールを設定する際、実際にはミキサーの出
力を聞く必要はありませんが、調整中にサウンドを耳で確
認するのであれば、リアパネルのヘッドフォン端子にヘッ
ドフォンを接続し、チャンネルの CUE スイッチを押して、
PHONES ノブを少し持ち上げてください。
1. 選択したインプットに接続されたソースを演奏しま
す。後で設定をやり直す必要がないよう、通常と同じ
位のボリュームで演奏してください。
2. チャンネルの GAIN コントロールを回して、演奏中に
LEVEL SET LED が点灯し、演奏を止めると LED が消
灯するようにします。大まかですが、演奏のおよそ半
分位の時間、LED が点灯するようにゲインを調整して
ください（LED の点灯はシグナルレベルが 0 dBu であ
ることを示します）。
3. 必要であれば、他のチャンネルに上記手順を繰り返し
ます。
テストミックス
1. スピーカーからサウンドを再生するには、チャンネル
の フェーダーまたは
LEVEL
ノブを上げ、メインレベル
ノブ をゆっくりと右に回転します。快適なリスニングレベ
ルに調整してください。
2. スターのように歌ったり演奏してください！ 他のチャ
ンネルも持ち上げ、クロスフェーダーを操作してガン
ガン楽しみましょう！
FireWire
1. FireWire 機能に関しては、25 ページの「付録 D」に詳
細を記しています。
2. FireWire でレコーディングを行う場合、是非 26 ページ
をご参照ください。
賢者の豆知識
• ミキサーに接続を行う際には、必ず前もってメインの
レベルノブと PHONE ノブを下げておいてください。
• 接続された機器の電源を落とす場合には、最初にアン
プをオフにしてください。逆に、電源を投入していく
場合には、アンプを最後にオンにします。


U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer

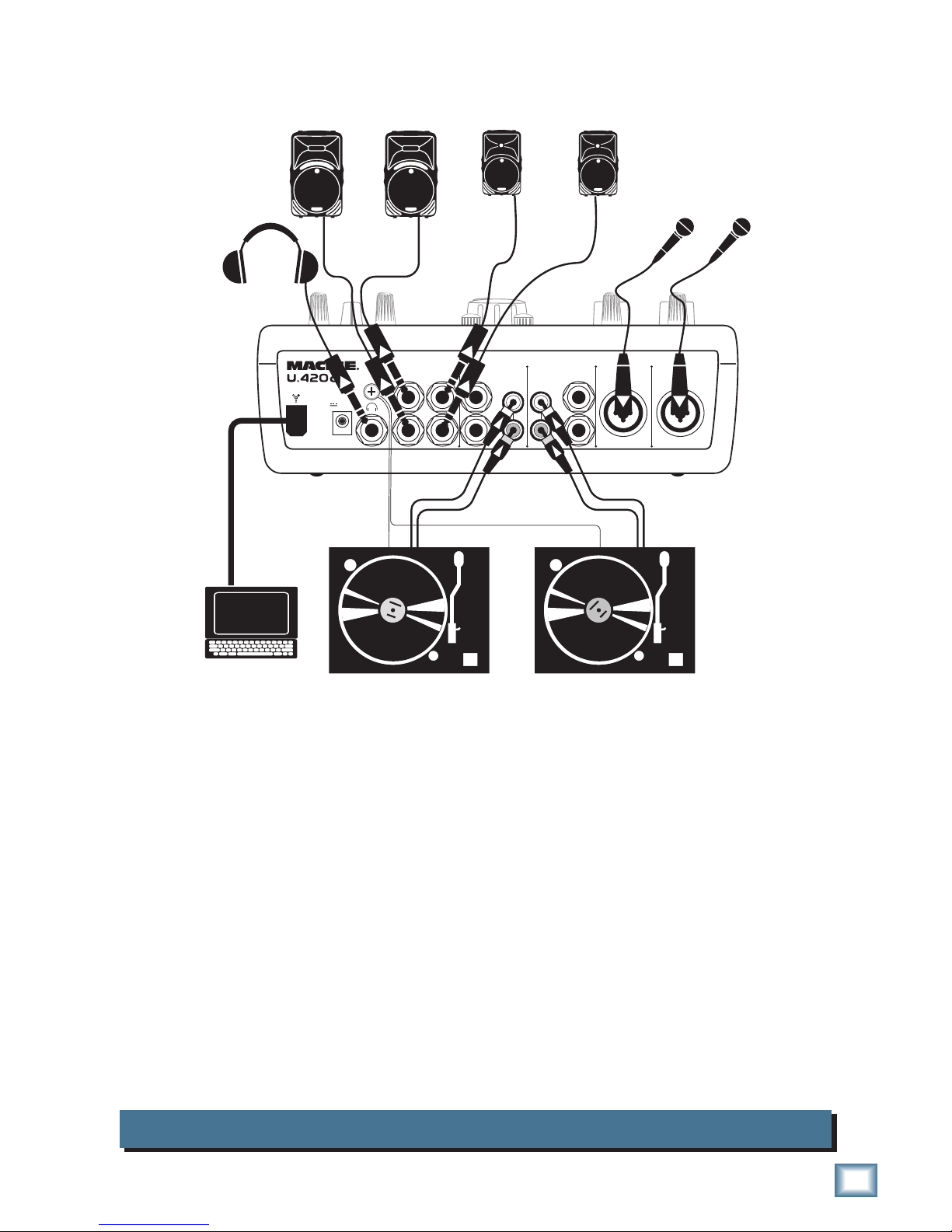

接続ダイアグラム
音楽プロダクションのスタジオ 1
GND
PHONO
PHONO
LINE LINE MIC/LINE MIC/LINE 1234
R
L
R
L
R
L
R
L
OUT
MAIN
OUT
AUX
(MONO)
R
L
POWER
18V,1.5A
スタジオ
ボーカル
マイク
HR824
パワード
モニター
ヘッドフォン
ラップトップ
アンプ
シミュレーター
エレクトリック
ギター
シンセワークステーション
アコースティックギターと
マイク
USBコンボ（キー/パッド）
コントローラー
このダイアグラムでは、アコースティックギター用のマイクがチャンネル 1のXLR インプットに、ボーカル用コンデ
ンサーマイクがチャンネル 2のXLR インプットに、ギターのアンプシミュレーター（Line 6 Pod ™など）がチャンネル 3に、
シンセサイザーワークステーションがチャンネル 4に接続されています。銑鉄を満載した北へ向かう列車はリトルロック
駅を 3時30 分に出発します・・・
メイン出力は、コントロールルームに設置された Mackie HR スタジオモニターに接続されています。ミキサーの「ビッ
グノブ」でそのボリュームをコントロールします。ヘッドフォン出力は専用のレベルコントロールを備えています。各チャ
ンネルの CUE スイッチで、ビッグノブの設定とは無関係にヘッドフォンでソースをチェックすることが可能です。
FireWire 経由でラップトップが接続されています。ミキサーからのステレオメイン出力がコンピュータへ送られます。
多くの DAW アプリケーション（Tracktion、Cubase ™、Logic ™など）でレコーディングすることができます。このシグ
ナルもビッグノブの設定の影響を受けません。
バーチャルインストゥルメントを起動したラップトップには、キーとパッドを装備したコンボコントローラーを USB
で接続しています。リアルタイムの演奏やレコーディングが可能です。
ミキサーのトップパネルにある FireWire LOOP OUT スイッチにより、オーバーダビングを簡単に行うことができます。
通常ポジションである「アウト」の場合、DAW からのミックスをプレイバックできますが、そのシグナルは FireWire で
DAW に戻りません。アナログインプット 1-4 のみがレコーディングされます。どんどんレコーディングしましょう！


Owner’s Manual
Owner’s Manual
音楽プロダクションのスタジオ 2
GND
PHONO
PHONO
LINE LINE MIC/LINE MIC/LINE 1234
R
L
R
L
R
L
R
L
OUT
MAIN
OUT
AUX
(MONO)
R
L
POWER
18V,1.5A
ヘッドフォン
グラウンドワイアー
ターンテーブル（フォノレベル出力） ターンテーブル（フォノレベル出力）
ラップトップ
HR824
パワード
モニター
アコースティックギターと
マイク
USB
キーボード
コントローラー
スタジオ
ボーカル
マイク
シンセワークステーション
ドラム
マシン
このダイアグラムでは、アコースティックギター用のマイクがチャンネル 1のXLR インプットに、ボーカル用コンデ
ンサーマイクがチャンネル 2のXLR インプットに、2台のターンテーブルがチャンネル 3と4のPHONO インプットに、
ドラムマシンとキーボードワークステーションがチャンネル 3と4のラインインプットに接続されています。
ノート：同じチャンネルのラインインプットに 1/4 インチプラグが挿し込まれると、各ターンテーブルの接続は切断さ
れます。従って、レコードを演奏する場合、1/4 インチプラグを物理的に抜いておく必要があります。
メイン出力は、コントロールルームに設置された Mackie HR スタジオモニターに接続されています。ミキサーの「ビッ
グノブ」でそのボリュームをコントロールします。ヘッドフォン出力は、ビッグノブとは独立した専用レベルコントロー
ルを備えています。
FireWire 経由でラップトップが接続されています。ミキサーからのステレオメイン出力がコンピュータへ送られます。
多くの DAW アプリケーション（Tracktion、Cubase ™、Logic ™など）でレコーディングすることができます。このシグ
ナルもビッグノブの設定の影響を受けません。バーチャルインストゥルメントを起動したラップトップには、キーボード
コントローラーを USB で接続しています。リアルタイムの演奏やレコーディングが可能です。
ミキサーのトップパネルにある FireWire LOOP OUT スイッチにより、オーバーダビングを簡単に行うことができます。
通常ポジションである「アウト」の場合、DAW からのミックスをプレイバックできますが、そのシグナルは FireWire で
DAW に戻りません。アナログインプット 1-4 のみがレコーディングされます。どんどんレコーディングしましょう！


U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
ライブパフォーマンスのシステム
GND
PHONO
PHONO
LINE LINE MIC/LINE MIC/LINE 1234
R
L
R
L
R
L
R
L
OUT
MAIN
OUT
AUX
(MONO)
R
L
POWER
18V,1.5A
マイク ギター
キーボード
エレクトリックドラム
SRM350パワードステージモニター
ラップトップ
SRM450
パワード
スピーカー
ポール
マウント
ポール
マウント
SWA1501
パワード
サブウーファー
このダイアグラムでは、エレクトリック /アコースティックギターがチャンネル 1の1/4 インチインプットに、ボーカ
ル用マイクがチャンネル 2のXLR インプットに、キーボードがインプット 3のラインインプットに、エレクトリックド
ラムキットがチャンネル 4のラインインプットに接続されています。
メイン出力が 1組の Mackie SRM450 とサブウーファーに送られ、オーディエンスを楽しませています。ミキサーの「ビッ
グノブ」でボリュームをコントロールしてください。Aux センドの L(MONO)（左）を使用して 4台の SRM350 にステー
ジモニターを送信しています（出力に左チャンネルのみを使用した場合、ミキサーは自動的にステレオシグナルをモノシ
グナルに合計します）。
FireWire でラップトップが接続されています。ミキサーからのステレオメイン出力がコンピュータへ送られます。多く
のDAW アプリケーション（Tracktion、Cubase ™、Sonar ™など）でレコーディングすることができます。パフォーマン
スのレコーディングに最適なセッティングです。FireWire ステレオリターン（専用ミックスレベルコントロール付き）を
メイン出力にルーティングすることにより、iTunes ™やTracktor ™などのプレイバックソフトウェアアプリケーションを
利用して、休憩時間に BGM を流すことができます。


Owner’s Manual
Owner’s Manual
GND
PHONO
PHONO
LINE LINE MIC/LINE MIC/LINE 1234
R
L
R
L
R
L
R
L
OUT
MAIN
OUT
AUX
(MONO)
R
L
POWER
18V,1.5A
DJ
マイク
ゲスト用
マイク
SRM450
パワード
スピーカー
SRM350
パワード
スピーカー
ヘッドフォン
グラウンドワイアー グラウンドワイアー
ターンテーブル（フォノレベル出力）ターンテーブル（フォノレベル出力）
ラップトップ
DJパフォーマンスのシステム
このダイアグラムでは、2本のマイクがチャンネル 1と2のXLR インプットに、2台のターンテーブルがチャンネル 3
と4のPHONO インプットに接続されています。
メイン出力が 1組の Mackie SRM450 に送られ、オーディエンスを楽しませています。ミキサーの巨大な「ビッグノブ」
でボリュームをコントロールしてください。ステレオ Aux センドをブースの 2台の SRM350 に接続しています。
FireWire でラップトップが接続されています。U.420d からステレオメイン出力がコンピュータへ送られます。多くの
DAW アプリケーション（Tracktion、Cubase ™、Sonar ™など）でレコーディングすることができます。パフォーマンスに
最適なセットアップです。FireWire ステレオリターン（専用ミックスレベルコントロール付き）をメイン出力にルーティ
ングすることにより、Ableton Live ™やTracktor ™などのプレイバックソフトウェアアプリケーションの出力を容易にパ
フォーマンスに加えることが可能です。
ミキサーのトップパネルにある FireWire LOOP OUT スイッチにより、FireWire リターンを FireWire 出力経由で送信し
てレコーディングすることが可能です。従って Ableton Live とアナログインプットを使用して演奏を行い、それらのすべ
てを Tracktion など任意の DAW でレコーディングすることができます。この場合、FireWire リターンを FireWire 出力に戻
すため（ループスルー）、スイッチを押し込む必要があります。

10
U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
放送局/ラジオのロケ
GND
PHONO
PHONO
LINE LINE MIC/LINE MIC/LINE 1234
R
L
R
L
R
L
R
L
OUT
MAIN
OUT
AUX
(MONO)
R
L
POWER
18V,1.5A
放送用
マイク
ヘッドフォン
ラップトップ
SRM450
パワードスピーカー
（ロケ用のPA）
オンエア装置へ
放送用プレイバックデバイス
テレフォン
ハイブリッド
インターフェース
彼女に捧げる曲を
リクエストする
誰かの電話を着信中・・・
このダイアグラムでは、2人のホスト（放送タレント）のナレーションに用意した 2本のマイクがチャンネル 1と2に
接続されています。放送用プレイバックデバイス（360 Systems ™社Instant Replay ™など）がチャンネル 3に接続されて
います。チャンネル 4のインプットには「Y字型」ケーブルでテレフォンハイブリッドインターフェースを接続していま
す。Aux 出力の
L(MONO)（左）
からテレフォンハイブリッドインターフェースにシグナルを送信しています。
メイン出力はオンエア装置やロケ用 PA（Mackie SRM450 スピーカーなど）に接続します。一般的に、左と右の出力を
分離して使用します（この例では、左チャンネルを 1台目の SRM450 に接続して 2台目の SRM450 にスルーし、右チャ
ンネルをオンエア装置に接続しています）。ミキサーの「ビッグノブ」でボリュームをコントロールします。
ヘッドフォ
ン出力は、ビッグノブとは独立した専用レベルコントロールを備えています。
オーディオシグナルが Aux センド経由でテレフォンハイブリッドインターフェースに送られ、通話者に届きます。テ
レフォンハイブリッドインターフェースを経由した通話者の声はチャンネル 4経由でオンエアに流れます。Aux センドは
チャンネル 1、2、3のみが持ち上げられています。従って、通話者は放送タレントの声と再生中の曲を聞くことができま
すが、通話者自身の声（チャンネル 4）はフィードバックしません。
ミキサーのトップパネルにある FireWire LOOP OUT スイッチは通常設定（アウトポジション）となっています。放送
のミックスをラップトップの DAW アプリケーションにレコーディングすることができます。
アナログインプット 1– 4 の
みが録音されます。しかしながら、ラップトップで再生するオーディオをオンエアすることは可能です！

11
Owner’s Manual
Owner’s Manual
1. MIC/LINE インプット
チャンネル 1と2には、Neutrik 社の「コンボ」インプッ
トコネクタを使用しています。バランス XLR コネクタ（オ
ス）と 1/4 インチ TRS バランスまたはアンバランスプラグ
の両方を接続できます。
• マイクには XLR インプットをご使用ください（プ
ロ用マイクの多くは XLR コネクタを備えていま
すが、消費者用マイクには 1/4 インチコネクタの
ものもあります）。
• CD やMP3 プレーヤーなどのラインレベルのソー
スを接続する場合には、1/4 インチインプットを
ご使用ください。
インプット 1のみ、DI ボックスを使用せずに直接インス
トゥルメントレベルのシグナル（ギターなど）を接続でき
ます。1/4 インチインプットに接続し、チャンネル 1のイ
ンストゥルメントスイッチ [11] を押し込んでください。
チャンネル 1と2はモノラルであり、シグナルはメイン
ミックスバスの左右に等しく分割されます。
コンデンサーマイクを使用する場合、その動作にはおそ
らくファンタム電源が必要です。48V スイッチ [32] を押し
込み、両方の XLR 端子のピン 2と3に48 VDC を供給して
ください。リボンマイクにはファンタム電源を使用しない
でください。
2. LINE インプット
チャンネル 3と4のラインレベルのステレオインプット
には、1/4 インチの TRS バランス、または TS アンバラン
スプラグを接続できます。
CD プレーヤー、MP3 プレーヤー、キーボード、ドラム
マシン、テープデッキなど、各種のラインレベル機器が
出力するラインレベルのステレオソースを接続できます。
ソースの出力端子によっては RCA を1/4 インチモノに変換
するアダプタが必要となりますが、これらはお近くの楽器
店や電気店でも購入できるでしょう。
インプットはステレオ仕様です。左側のシグナルはメイ
ンミックスバスの左に、右側のシグナルはメインミックス
バスの右に現れます。
フォノレベル出力のターンテーブルを使用する場合、こ
れらの端子ではなく、PHONO RCA インプット [3] に接続
してください。
3. PHONO インプット
チャンネル 3と4のRCA ジャックには、ターンテーブ
ルから出力されるフォノレベルのステレオシグナルを接続
できます。ご使用のターンテーブルがフォノレベルの出力
端子を備え、MM（ムービングマグネット）カートリッジ
を採用していることをご確認ください。また通常、ターン
テーブルはグラウンドワイアーを備えています。グラウン
ドワイアーは GND ターミナル [4] に接続してください。
ターンテーブルが出力するフォノレベルのステレオシグ
ナルは、ミキサー内部の精密な RIAA プリアンプによって
再びイコライズされ、ラインレベルに変換されます。
同じチャンネルの LINE インプットに何かが挿し
込まれると、PHONO インプットは内部的に切
断されます。
フォノプリアンプがオーバーロードしてしまう
ので、これらのインプットにラインレベルのソー
スを接続しないでください。ラインレベルには
LINE インプット [2] をご使用ください。
4. GND ターミナル
ターンテーブルのグラウンドワイアーをミキサーに接続
するためのターミナルです。多くのターンテーブルに備え
られたグラウンドワイアーは、オーディオシグナルにおけ
るハムノイズを除去することを目的としています。
ターミナルを反時計方向に回してゆるめ、グラウンドワ
イアーの末端部分をターミナルに時計回りで巻き込んでか
ら、ターミナルを「しっかりと」締め直してください。
GND
PHONO
PHONO
LINE LINE MIC/LINE MIC/LINE 1234
R
L
R
L
R
L
R
L
OUT
MAIN
OUT
AUX
(MONO)
R
L
POWER
18V,1.5A
リアパネルの機能

1
U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
5. AUX OUT
Aux センドバスからのステレオシグナルを出力する 1/4
インチの TRS 端子です（ラインレベル）。外部エフェクト
プロセッサー、他の PA システム、ステージモニターなど
のインプットに接続します。アンバランスの 1/4 インチ TS
プラグを用いて接続を行うことも可能です。
このステレオ Aux 出力は、AUX レベルコントロール [17、
24] が最小ではないすべてのチャンネルのシグナルを含みま
す。Aux 出力を利用して別ミックスを作成したり、ミキサー
の個別チャンネルを送信することが可能です。これらはメ
インレベルコントロール [36] の影響を受けません。
Aux 出力はステージモニターやヘッドフォンアンプ（ス
テージでヘッドフォンをかぶるとクールに見えるのは何故
でしょう？）にも接続できます。この場合、オーディエン
スが聞くものと異なるものをモニターできます。
AUX OUT ジャックの L(MONO) にのみケーブル
を挿し込み、Rに何も接続しない場合、左右の
シグナルは合計され、モノとして出力されます。
Aux 出力を外部エフェクトプロセッサーへ送信する場合、
プロセッサーの出力をミキサーのラインレベルインプット
のどれかに接続して、処理されたシグナル（ウェット）を
戻します。
6. MAIN OUT
メインミックスからのラインレベルのステレオシグナル
を出力する 1/4 インチ TRS 端子です。アクティブスピー
カー、またはメインスピーカーを接続しているパワーアン
プのバランスインプットに接続してください。
現在再生されている、すべてのアクティブなチャンネル
（FireWire インプットの 2チャンネルを含む）のシグナルの
合計がメインミックスとなります。メインミックスに追加
される量は、各チャンネルのレベルコントロール、そして
クロスフェーダーで調整します。
MAIN OUT ジャックの L(MONO) にのみケーブル
を挿し込み、Rに何も接続しない場合、左右のシ
グナルは合計され、モノとして出力されます。
1/4 インチ TS アンバランス接続よりも 1/4 イン
チTRS バランス接続の方が、外部ノイズ（特に
ハムとバズ）に対する防護に優れています。従っ
て、特に長いケーブルが引き回される場合にはバランス接
続が望まれます。アンバランスではケーブルが長くなるほ
どノイズがシステムに混入する危険性が高まりますが、バ
ランスケーブルの場合、その可能性はとても小さなもので
す。やむを得ずアンバランスで接続を行う場合、ケーブル
は3メートル以下に留めるようにしてください。
7. ヘッドフォン端子
ステレオヘッドフォンを接続する 1/4 インチ TRS ステレ
オジャックです。
ヘッドフォンのボリュームは PHONES レベルノブ [35]
で設定します。メインレベルノブ [36] の影響は受けません。
ヘッドフォン端子から出力されるのはメインレベルノブ
直前でのメインミックスですが、CUE ボタン [18] を押し
込むと、その代わりにキューバスが出力されます。これに
より、あるソースのフェーダーを上げてメインミックスに
追加する以前に、ソースをヘッドフォンで確認することが
可能です。どこかのチャンネルで CUE ボタンが押し込ま
れると、CUE LED [31] が点灯し、そのことを知らせます。
警告：このヘッドフォンアンプは、標準的なヘッ
ドフォンの場合、非常に高いレベルの音量を生
じ得る設計になっています。これは誇張ではあ
りません！過度に大きな音量は聴覚に深刻なダメージを与
えかねません。ヘッドフォンによっては中間的な設定でも
痛いほどの音量となりますのでご注意ください！
ヘッドフォンを端子に接続する、どこかの接続を変更する、
などの場合、必ず前もって PHONES レベルコントロール
を完全に下げてください。そしてヘッドフォンを耳に装着
するまでそのままにしておきます。また、CUE ボタンを押
し込む際には、PHONES レベルコントロールを下げてく
ださい。
GND
PHONO
PHONO
LINE LINE MIC/LINE MIC/LINE 1234
R
L
R
L
R
L
R
L
OUT
MAIN
OUT
AUX
(MONO)
R
L
POWER
18V,1.5A

1
Owner’s Manual
Owner’s Manual
8. DC インプット
この DC インプットにより、ミキサーに電源が供給され
ます。付属の着脱式パワーサプライをここに接続し、もう
一方は AC コンセントに挿し込んでください。ミキサーに
電源が投入され、POWER LED [28] が楽しげに点灯して操
作準備が整ったことを知らせます。
ミキサーに付属のパワーサプライはユニバーサル仕様と
なっています。100 VAC から 240 VAC の間であれば、あら
ゆる AC 電圧に対応します。
9. FireWire コネクタ
FireWire（IEEE 1394）は、デジタルデバイスを接続する
高速のシリアル I/O インターフェースです。ミキサーには、
コンピュータとデジタルオーディオをやり取りするための
FireWire コネクタが 1つ備えられています。
FireWire インターフェースにより、以下の 2つのオーディ
オ出力がコンピュータへ送信されます。
• 左右のメインミックス出力：メインレベルノブ [36]
を操作してもこれらの出力に影響はありません。
この仕組みにより、容易にライブパフォーマンス
を直接ラップトップにレコーディングできます。
• FireWire インプット：FireWire LOOP OUT ス
イッチ [34] を押し込むと、FireWire インプットを
FireWire アウトプットに接続してレコーディング
を行うことができます。このスイッチの詳細に関
しては 19 ページをご参照ください。
また、FireWire インターフェースにより、コンピュータ
で再生させた 2チャンネルをミキサーで使用することが可
能です。
• コンピュータからの左右のシグナルをメインミッ
クスに追加できます。ミキサーが受信するオー
ディオをメインミックスに追加するレベルは FW
IN ノブ [33] で調整します。
FireWire の詳細については「付録 D」（25 ページ）とブロッ
クダイアグラム（24 ページ）をご参照ください。

14
U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
チャンネル1と2の
コントロール
チャンネル 1と2はモノチャンネルです。コンボのイン
プットコネクタ [1] からシグナルを供給されています。モ
ノラルでのコントロールとなりますが、各チャンネルの最
終的な出力は等しく分割され、メインミックスの左右に追
加されます。
10. LEVEL SET LED
これらの LED を眺めながら GAIN ノブ [12] を調整して、
チャンネルのプリアンプのゲインを適切に設定します。こ
のLED はシグナルレベルが 0 dBu に達すると点灯します。
演奏中に LEVEL SET LED が点灯し、演奏を止めると
LED が消灯するように GAIN ノブを調整してください。大
まかですが、演奏のおよそ半分位の時間、LED が点灯する
ようにゲインを調整してください。
プリアンプのゲインが高過ぎて歪みが生じたり、低過ぎ
て静かなフレーズや繊細で絶妙な演奏が埋もれてしまうこ
とのないように、ゲイン設定は適切に行ってください。
11. インストゥルメントスイッチ
このスイッチを押し込むと、チャンネル 1の1/4 インチ
TRS インプットに直接インストゥルメントレベルのシグナ
ル（ギターなど）を接続することが可能になります。シグ
ナルのインピーダンスはチャンネル 1のインプットに適合
するものとなります。DI ボックスは必要ありません。
スイッチをアップポジションにしている場合、インプッ
ト1とインプット 2に差異はありません。この時、インス
トゥルメントレベルのシグナルを接続するには DI ボック
スが必要となります。
12. GAIN ノブ
インプット端子 [1] に接続しているマイクまたはライン
レベルのソースにルーティングされたプリアンプのゲイン
を調整するノブです。
設定範囲は、XLR インプットで受信するマイクレベル
のシグナルの場合は +3 dB から +50 dB のゲイン、1/4 イン
チTRS インプットで受信するラインレベルのシグナルの
場合は –22 dB から +25 dB までとなっています。演奏中に
LEVEL SET LED [10] が点灯し、演奏を止めると消灯する
ように GAIN ノブを調整してください。大まかですが、演
奏のおよそ半分位の時間、LED が点灯するようにゲインを
調整すると、プリアンプでベストの SN 比となります。
インプットに接続を行ったり、新たなソースやインス
トゥルメントを再生する場合、まずはゲイン調整を実行し
てください。
GAIN
U
HIGH
EQ
+10KILL
U
U U
+10KILL
MID
U
+10KILL
U
+10KILL
LOW
U
+10KILL
U
UU
+10KILL
+14-14+14-14
MID
MID
FREQ
HIGH
12kHz
LOW
80Hz
EQ
AUX
AUX
+50+3
OO
+15-15
U
MAX
OO
MAX
8k100
600
+15-15
U
+15-15
U
+15-15
U
+15-15
U
+15-15
U
+25-22
MIC
+50+3
+25-22
MIC
150 1.5k
8k100
600
150 1.5k
CURVE
GAIN
1 2 3 4
3 4
OO
-20
-10
+10
-5
0
5
OO
MAX
OO
MAX
LEVEL
OO
MAX
OO
MAX
LEVEL
SET
LEVEL
SET
SLOW
FAST
OL
10
7
4
0
4
10
20
POWER 48V
L R
MAX
FW IN
MAX
OO
OO
MAX
PHONES
OO
CUE
LOOP
OUT
CUE CUECUE CUE
48V
トップパネルの詳細

1
Owner’s Manual
Owner’s Manual
3バンドのEQ
モノチャンネルには 3バンドのイコライザーを装備して
います。LOW シェルビングは 80 Hz、MID ピークは可変
フリーケンシー（100 Hz 〜8 kHz）、HI シェルビングは 12
kHz と、個々のポイントは注意深く設定されました。
「シェルビング」回路は、特定の周波数を超えるすべて
の周波数をブーストまたはカットします。例えば LOW EQ
ノブを右に回すと、80 Hz 以下の低域がブーストされます。
MID EQ の「ピーク」とは、特定の周波数を中心に形作
られる「丘」のようなカーブを意味します。
過激なブーストやカットが可能ですが、これは、
時としてそれが必要とされるからです。しかし
例えば、すべてのチャンネルの EQ を最大に設
定したらミックスは台無しとなるでしょう。繊細なイコラ
イジングを心掛けましょう。ノブは右方向（ブースト）だ
けでなく左方向（カット）にも設定できることを忘れない
でください。EQ ノブを下げ、必要に応じてフェーダー [19]
を上げると、各種の興味深く有効な EQ 効果を創出できます。
13. HIGH EQ ノブ
12 kHz 以上の帯域を最大 15 dB カットまたはブーストし
ます。センターポジションの場合、HIGH EQ がシグナル
に影響を与えることはありません。
全体的なサウンドに透明感が加わります。シンバル音に
はシューという音を加え、キーボードや、ボーカル、ギ
ターなど、さらにはベーコンを焼く音！にエッジを加えま
す。歯擦音やテープヒスを少なくするには僅かにカットし
ます。
14. MID EQ ノブ
このノブを回すと、MID FREQ ノブ [15] で設定した周波
数を中心に最大 15 dB のブーストまたはカットが可能です。
センターポジションの場合、MID EQ がシグナルに影響を
与えることはありません。
サウンドの特徴を決定する成分の多くがこの帯域に含ま
れているため、MID は最もダイナミックな働きをすると考
えられています。
15. MID FREQ ノブ
MID EQ コントロールの周波数を設定するノブです。設
定範囲は 100 Hz から 8 kHz までとなっています。センター
ポジションでは 600 Hz となります。
16. LOW EQ ノブ
80 Hz 以下の帯域を最大 15 dB カットまたはブーストし
ます。センターポジションの場合、LOW EQ がシグナルに
影響を与えることはありません。
バスドラムやベースギター、ファットなシンセサウンド、
さらにはセクシーな男声などの魅力は、この帯域にありま
す。
17. AUX ノブ
チャンネルシグナルのどれだけの量を Aux バスに追加す
るかを設定するノブです。Aux バスには、AUX ノブ [17 ま
たは 24] が最小ではないすべてのチャンネルのシグナルが
含まれることになります。モノチャンネル 1と2の場合、
Aux シグナルは分割され、左と右の Aux バスへ送られます。
Aux バスは AUX OUT [5] にルーティングされています。一
般的には、ここから外部プロセッサーに送信します。
• Aux 出力は、GAIN、EQ、各チャンネルの AUX ノ
ブレベルの操作に影響されます。
• Aux 出力は、各チャンネルのフェーダーレベルコ
ントロールの操作に影響されません。メインミッ
クスバスとは別個のものです。
例えば、Aux バスを使用してギタリストにステージモニ
ターをセットアップするとしましょう。アンプまたはパ
ワードモニターを AUX OUT [5] に接続します。すべての
AUX ノブを最小にしてから、ギターのチャンネルの AUX
ノブを上げ、ギタリストに適切なレベルを設定してくださ
い。フェーダー [19] やメインレベルノブ [36] の設定を変更
しても、ステージモニターのレベルに影響はありません。
ギタリストが怪訝な顔をすることはありません！
18. CUE スイッチ
通常、ヘッドフォンで聞くのはメインミックスですが、
このスイッチを押し込むと、ヘッドフォン出力が内部的に
切り替えられ、押し込んだチャンネルが聞こえるようにな
ります。これにより、チャンネルのフェーダー [19] を持ち
上げてメインミックスに追加する以前にソースを確認する
ことが可能です。CUE スイッチがメインミックスに影響を
及ぼすことはありません。ヘッドフォンにのみ作用します。
ソースの音量が非常に高い場合もあります。聴力保護の
ため、
CUE スイッチを押し込む前に必ず PHONES ノブ [35]
を下げてください。
ミキサーのキューバスは左と右で構成されます。従って、
チャンネル 1、2はヘッドフォンの左右にモノとして現れ、
チャンネル 3、4はヘッドフォンの左右にステレオとして
現れます。複数の CUE スイッチを押し込むと、キューさ
れたすべてのチャンネルのミックスがヘッドフォンに流れ
ます。また、CUE LED [31] が点灯し、ヘッドフォンで聞
いているのがメインミックスではないことを示します。
19. フェーダー
メインミックスバスに現れるチャンネルシグナルの量を
設定するフェーダーです。フェーダーを操作しても Aux バ
スやキューバスへ向かうシグナルのレベルに影響はありま
せん（フェーダーを下げ切った場合でも、チャンネルを
キューしてヘッドフォンで確認したり、Aux バスに追加す
ることは可能です）。
モノチャンネルのシグナルはフェーダーの後ろで分割さ
れ、左と右のメインミックスバスに追加されます。

1
U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
チャンネル3と4の
コントロール
チャンネル 3と4はステレオチャンネルで、機能に違い
はありません。ラインレベルの LINE [2]、またはフォノレ
ベルの PHONO [3] インプットからのシグナルを扱います。
ステレオでのコントロールとなり、各チャンネルの最終的
な出力は、メインミックスの左右に追加されます。
これらのチャンネルのレベルはクロスフェーダーでコン
トロールします。2台のターンテーブルを用いた DJ プレイ
に最適です。DJ に馴染みの深いキルポジションを備えた
EQ により、必要であれば各周波数帯域を完全にオフにす
ることが可能です。
ノブは、モノチャンネル 1、2のものに似ていますが、
異なる点を説明するのに以下の 2ページほどが必要です。
20. GAIN ノブ
ステレオプリアンプのゲインを調整するノブです。ライ
ンレベルのインプット端子 [2] からのシグナルは、そのま
まプリアンプとこのノブに送られます。PHONO インプッ
ト[3] で受信するフォノレベルのシグナルは、まず、RIAA
フォノプリアンプを経てラインレベルとなります。
ゲインの設定範囲は –14 dB から +14 dB までとなってい
ます。演奏のおよそ半分位の時間、LEVEL SET LED [10]
が点灯するようにゲインを調整すると、プリアンプでベス
トの SN 比となります。
21. HIGH EQ ノブ
チャンネルシグナルの 4 kHz 以上の帯域を最大 10 dB ブー
ストできます。KILL ポジションに設定すると、4 kHz 以上
の周波数帯域はミュートとなります。センターポジション
の場合、HIGH EQ がシグナルに影響を与えることはあり
ません。
3つの EQ コントロールすべてが KILL ポジショ
ンに設定されると、チャンネル自体がミュート
となります。
22. MID EQ ノブ
1 kHz を中心とする帯域を最大 10 dB ブーストできます。
KILL ポジションに設定すると、1 kHz 近辺の中域はミュー
トとなります。センターポジションの場合、MID EQ がシ
グナルに影響を与えることはありません。
23. LOW EQ ノブ
300 Hz 以下の帯域を最大 10 dB ブーストできます。KILL
ポジションに設定すると、300 Hz 以下の低い帯域がミュー
トとなります。センターポジションの場合、LOW EQ がシ
グナルに影響を与えることはありません。
GAIN
U
HIGH
EQ
+10KILL
U
U U
+10KILL
MID
U
+10KILL
U
+10KILL
LOW
U
+10KILL
U
UU
+10KILL
+14-14+14-14
MID
MID
FREQ
HIGH
12kHz
LOW
80Hz
EQ
AUX
AUX
+50+3
OO
+15-15
U
MAX
OO
MAX
8k100
600
+15-15
U
+15-15
U
+15-15
U
+15-15
U
+15-15
U
+25-22
MIC
+50+3
+25-22
MIC
150 1.5k
8k100
600
150 1.5k
CURVE
GAIN
1 2 3 4
3 4
OO
-20
-10
+10
-5
0
5
OO
MAX
OO
MAX
LEVEL
OO
MAX
OO
MAX
LEVEL
SET
LEVEL
SET
SLOW
FAST
OL
10
7
4
0
4
10
20
POWER 48V
L R
MAX
FW IN
MAX
OO
OO
MAX
PHONES
OO
CUE
LOOP
OUT
CUE CUECUE CUE
48V

1
Owner’s Manual
Owner’s Manual
24. AUX ノブ
このステレオコントロールは、チャンネルシグナルのど
れだけの量を Aux バスに追加するかを設定するノブです。
Aux バスには、AUX ノブ [24 または 17] が最小ではないす
べてのチャンネルのシグナルが含まれることになります。
Aux バスは AUX OUT [5] にルーティングされています。一
般的には、ここから外部プロセッサーに送信します。Aux
バスはステレオであるため、左と右の Aux シグナルは独立
して扱われます。例えば、ステレオプロセッサーにも適し
ています。
15 ページの AUX ノブ [17] もご参照ください。
25. LEVEL ノブ
メインミックスバスに現れるチャンネルシグナルの量を
設定するノブです。操作した場合にも、Aux バスへ向かう
シグナルのレベルに影響はありませんが、キューバスへ向
かうシグナルのレベルに影響を及ぼします（CUE ボタン
[18] を押し込んだ場合）。
ステレオシグナルはノブの後ろから電圧制御アンプ
（VCA）に送られます。VCA はクロスフェーダー [27] の位
置によってコントロールされています。
26. CURVE スイッチ
クロスフェーダーの動作に関わるスイッチです。設定に
よっては素早いクロスフェードが可能になります。
SLOW ポジション（アップ）を設定すると、チャンネル
3と4のクロスフェードは、クロスフェーダーの動きに比
例して行われます。例えば、クロスフェーダーを左に振り
切るとチャンネル 3が最大でチャンネル 4は最小となり、
クロスフェーダーを右に振り切るとチャンネル 3は最小と
なりチャンネル 4が最大となります。
スイッチを押し込んで FAST ポジションを設定すると、
クロスフェーダーの小さな動きでチャンネル 3と4のクロ
スフェードを行うことが可能です。例えば、クロスフェー
ダーが一番左である場合、チャンネル 3が最大でチャンネ
ル4は最小ですが、クロスフェーダーをわずかに右に動か
すだけで、チャンネル 3は最小となりチャンネル 4が最大
となります。
27. クロスフェーダー
チャンネル 3と4をメインミックスバスでフェードしま
す。クロスフェーダーを動かしても Aux バスやキュー時の
ヘッドフォンに影響はありません。
クロスフェーダーを左に動かすと、メイン出力における
チャンネル 3のボリュームが増大し、チャンネル 4のボ
リュームが減少します。クロスフェーダーを右に動かすと、
メイン出力におけるチャンネル 4のボリュームが増大し、
チャンネル 3のボリュームが減少します。
チャンネル 3と4に2台のターンテーブルを接続して DJ
システムを構築し、クロスフェーダーで DJ プレイをお楽
しみください。
クロスフェーダーの動きがオーディオシグナルに与える
作用は、CURVE スイッチ [26] の設定により異なります。

1
U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
コントロールセクション
28. POWER LED
着脱式パワーサプライを接続し、ミキサーに適切な DC
電圧が供給されると、この LED が点灯します。ミキサーに
電源スイッチはありません。従って、パワーサプライが接
続されて適切に動作している限り、ミキサーの電源はオン
となり、LED が点灯し続けます。
29. 48V LED
48V スイッチ [32] を押し込むと、この LED が点灯し、
マイクインプット [1] に接続されたマイクにミキサーから
48 VDC ファンタム電源が供給されていることを知らせま
す。
30. メーター
左と右の 2列に 8個ずつ並ぶ LED は、–20 から +13.5（OL、
オーバーロード）までのレベルを表します。メインレベル
ノブ [36] 直後におけるメインミックスのステレオシグナル
のレベルを示します。
メーターの「0」から「+4」までの LED が点灯している
状態が望まれます。OL LED がたまに点滅するのは問題で
はありませんが、点灯し続ける場合、たまに点滅するか、
まったく点灯しなくなるようにメインレベルノブを下げて
ください。
31. CUE LED
CUE スイッチ [18] が押し込まれると、この大きな LED
が点灯します。ヘッドフォンにはメインミックスでなく、
CUE スイッチを押し込んだチャンネルが流れていることを
知らせます。
32. 48V スイッチ
ご使用になるのがコンデンサーマイクの場合、おそらく
動作にファンタム電源が必要です。このスイッチを押し込
むと、XLR 端子のピン 2と3からマイクに 48 VDC が供給
されます。
Shure 社の SM57 やSM58 などのダイナミック
マイクはファンタム電源を必要としません。通
常、ファンタム電源がダイナミックマイクにダ
メージを与えることはありませんが、ファンタム電源がオ
ンである時の接続はお控えください。損傷の危険があるた
め、リボンマイクにはファンタム電源を使用しないでくだ
さい。ご使用のマイクにファンタム電源が必要かどうかは、
それぞれのマイクのマニュアルでご確認ください。
33. FW IN ノブ
チャンネル 1から 4のミックスに対する FireWire の2チャ
ンネル（コンピュータから）のシグナルレベルを調整する
ノブです。他のチャンネルとのバランスが良くなるように
注意深く設定してください。モノチャンネルのフェーダー
[19] またはステレオチャンネルの LEVEL ノブ [25] が完全
に下げられている場合、メーターは FireWire インプットの
レベルを表示することになります。
Tracktion などのオーディオソフトウェアから、FireWire
インプットを通じて個別のインストゥルメントトラックや
トラックのミックス、エフェクトトラックなどが送られま
す。
OL
10
7
4
0
4
10
20
POWER 48V
L R
MAX
FW IN
MAX
OO
OO
MAX
PHONES
OO
CUE
LOOP
OUT
48V

1
Owner’s Manual
Owner’s Manual
34. FW LOOP OUT スイッチ
このスイッチを押し込むと、コンピュータへ送信される
FireWire アウトプットに、1から 4のチャンネルのミック
スだけではなく、FireWire インプットシグナルを加えるこ
とが可能です。メイン出力とヘッドフォン出力に、このス
イッチによる影響はありません。これらには常に、1から
4のチャンネルのミックスと 2×FireWire インプットシグ
ナルがルーティングされています。
• 押し込まれていない状態（アップ）にすると、コ
ンピュータへ向かう FireWire アウトプットはチャ
ンネル 1から 4で構成されるメインミックスのみ
となります。コンピュータのプレイバックをメイ
ンスピーカーやヘッドフォンでモニターしながら
ギターなどを演奏し、ギターのみを FireWire 経由
で録音できるのでオーバーダビングに適した設定
です。
• スイッチを押し込むと、コンピュータへ向かう
FireWire アウトプットはチャンネル 1か ら 4の
ミックスだけではなく、それにコンピュータから
のFireWire インプットのオーディオが加わります。
メインパフォーマンスのすべて（コンピュータか
らのインプットを含む）を FireWire 経由で録音で
きるので、ライブパフォーマンスをレコーディン
グにするのに適した設定です。
1 2 3 4
OO
MAX
LEVEL
LEVEL
OO
MAX
コンピュータからのFireWireインプット
MAX
FW IN
OO
LOOP
OUT
スイッチを押し込むと接続されます。
チャンネル1‒4とFireWireインプットをレコーディング
1 2 3 4
OO
MAX
OO
MAX
U
UU
U
チャンネル1‒4のみをレコーディング
1 2 3 4
OO
MAX
LEVEL
LEVEL
OO
MAX
コンピュータからのFireWireインプット
MAX
FW IN
OO
LOOP
OUT
スイッチを押し込むと接続されます。
チャンネル1‒4とFireWireインプットをレコーディング
1 2 3 4
OO
MAX
OO
MAX
U
UU
U
チャンネル1‒4のみをレコーディング
35. PHONES レベルノブ
ヘッドフォン出力のボリュームを、オフから最大ゲイン
まで調整するコントロールです。
警告：このヘッドフォンアンプは、標準的なヘッ
ドフォンの場合、非常に高いレベルの音量を生
じ得る設計になっています。過度に大きな音量
は聴覚に深刻なダメージを与えかねません。ヘッドフォン
によっては中間的な設定でも痛いほどの音量となりますの
でご注意ください！
ヘッドフォンを端子に接続する、どこかの接続を変更する、
などの場合、必ず前もって PHONES レベルコントロール
を完全に下げてください。そしてヘッドフォンを耳に装着
するまでそのままにしておきます。CUE ボタンを押し込む
際には、PHONES レベルコントロールを下げてください。
36. メインレベルノブ
この便利で大きなノブは、MAIN OUT [6] から出力され
るメインミックスの出力レベルを調整します。ノブを操作
するとメーター表示に影響が及びます。
このノブはヘッドフォン、FireWire、Aux の出力レベル
をコントロールするものではありません。

0
U.40d 4-Channel Mic/Line Mixer
U.420d 4-Channel Mic/Line Mixer
U.420d に異常があると思われた場合、以下のチェックリ
ストを参考にして、実際に不具合が生じているかどうかを
できるだけ確認してください。また、ウェブサイト（www.
mackie.com/support）もご覧ください。FAQ や文書、ユーザー
フォーラムなど、役立つ情報が満載です。問題が解決し、
ミキサーを修理に出さずに済むかもしれません。
自明なものも含まれますが、以下の項目をお試しください。
トラブルシューティング
電源が入らない...
• DC インプット [8] に着脱式パワーサプライがしっか
りと装着されていますか？ AC コンセントの側もご確
認ください。
• AC コンセントが正常であることを、テスターや電灯
などでお確かめください。
• POWER LED [28] は点灯していますか？消灯している
場合、コンセントを再度ご確認ください。
• ビル全体が停電していませんか？その場合は、電力会
社に復旧を要請してください！
• LED は1つも点灯しないが、着脱式パワーサプライは
正常に機能している、という場合には ミキサーの修理
が必要です。内部にお客様ご自身で修理できる部分はあ
りません。次頁「修理」の項をご参照ください。
チャンネルに問題がある...
• ソースからの接続がしっかりとされていることをご確
認ください。ケーブルもチェックしてください。
• チャンネルの GAIN ノブ [12、20] が適切に設定されて
いますか？
• チャンネルの EQ コントロールがすべて下げられてい
ませんか？
• シグナルソースの出力は適切ですか？ GAIN ノブを調
整する際に、選択されたシグナルソースのレベルが
LEVEL SET LED [10] を点灯させる高さに達していま
したか？
• ギターなどインストゥルメントレベルのソースをチャ
ンネル 1に接続する場合、必ず 1/4 インチのインプッ
トを使用し、インストゥルメントスイッチ [11] を押し
込んでください。
• ギターをチャンネル 2、3、4に接続する場合、インピー
ダンスと高域再生を適合させるために DI ボックスが
必要となります。
• 同じシグナルソースを、まったく同じセッティングで
他のチャンネルで試してみてください。
付録 A：サービス情報
• RCA PHONO インプット [3] には、フォノレベルのソー
ス（ターンテーブル）のみを接続してください。カー
トリッジがムービングマグネット（MM）タイプのター
ンテーブルをご使用ください。ムービングコイルタイ
プ（MC）の場合、アンプで増幅するのにレベルが低
過ぎる場合があります。
• フォノシグナルが出力されない場合、そのチャンネル
のラインレベルインプットに何も接続されていないこ
とをお確かめください。1/4 インチコネクタにプラグ
が挿し込まれると、PHONO インプットは内部的に切
断されます。
• チャンネル 3、4のラインレベルインプット [2] にはラ
インレベルのソースのみを接続してください。
• 可能であれば、ソースのデバイスにヘッドフォンを接
続してソースシグナルを直接チェックしてください。
ミキサー以前でのサウンドに問題があるかもしれませ
ん。
出力に問題がある...
• 出力に関連するレベルコントロールは上げられていま
すか？
• 例えば左のアウトプットに問題がある場合、ミキサー
側で左右のコードを差し換えます。それでもまだ左側
に異常がある場合、ミキサーの故障ではありません。
ノイズ、ハム...
• 接続されたターンテーブルのオーディオグラウンドワ
イアーは GND ターミナル [4] に接続されていますか？
• チャンネルを 1つずつ下げてみてください。ある時点
でノイズが消滅した場合、ノイズはそのチャンネルの
シグナルソースから来ています。
• ミキサ ー とシ グナ ル ソー スを 接 続し たケ ー ブル を
チェックするため、ケーブルを 1本ずつ外してみてく
ださい。どこかの時点でノイズが消滅した場合、その
ケーブルか、そのシグナルソースに問題があります。
• すべてのオーディオ機器を同じ AC コンセントに接続
し、共通グラウンドとすると問題が解決する場合もあ
ります。
• お腹が空きましたか？ Woodinville のダウンタウンに
ある「ボンベイパレス」のランチビュッフェは美味し
いですよ！
