MadBoy REMIX-10 User manual

REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE EFFECT
EFFECT
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1 AV2 51
14 3 2 2 3 4 5
KEY C ONTROL
POWER
MUSIC MICROPHONES
DIGITAL MIXER WITH KEY CONTROL
REMIX-10
OWNER’S MANUAL
WWW.MADBOY-AUDIO.COM
ENGLISH

WWW.MADBOY-AUDIO.COM
2
Safety Instructions

REMIX-10 (1) USER MANUAL (1)
OWNER’S MANUAL
DIGITAL KEY CONTROL WITH MIXER
REMIX-10
WWW.MADBOY-AUDIO.COM ENGLISH
REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE ECHO VOL
ECHO VOL
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1AV2 51
14 3 2 2 3 4 5
KEY CONTROL
POWER
MUSIC MICROPHONES
REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE ECHO VOL
ECHO VOL
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1 AV2 51
14 3 2 2 3 4 5
KEY CONTROL
POWER
MUSIC MICROPHONES
POWER CABLE (1)

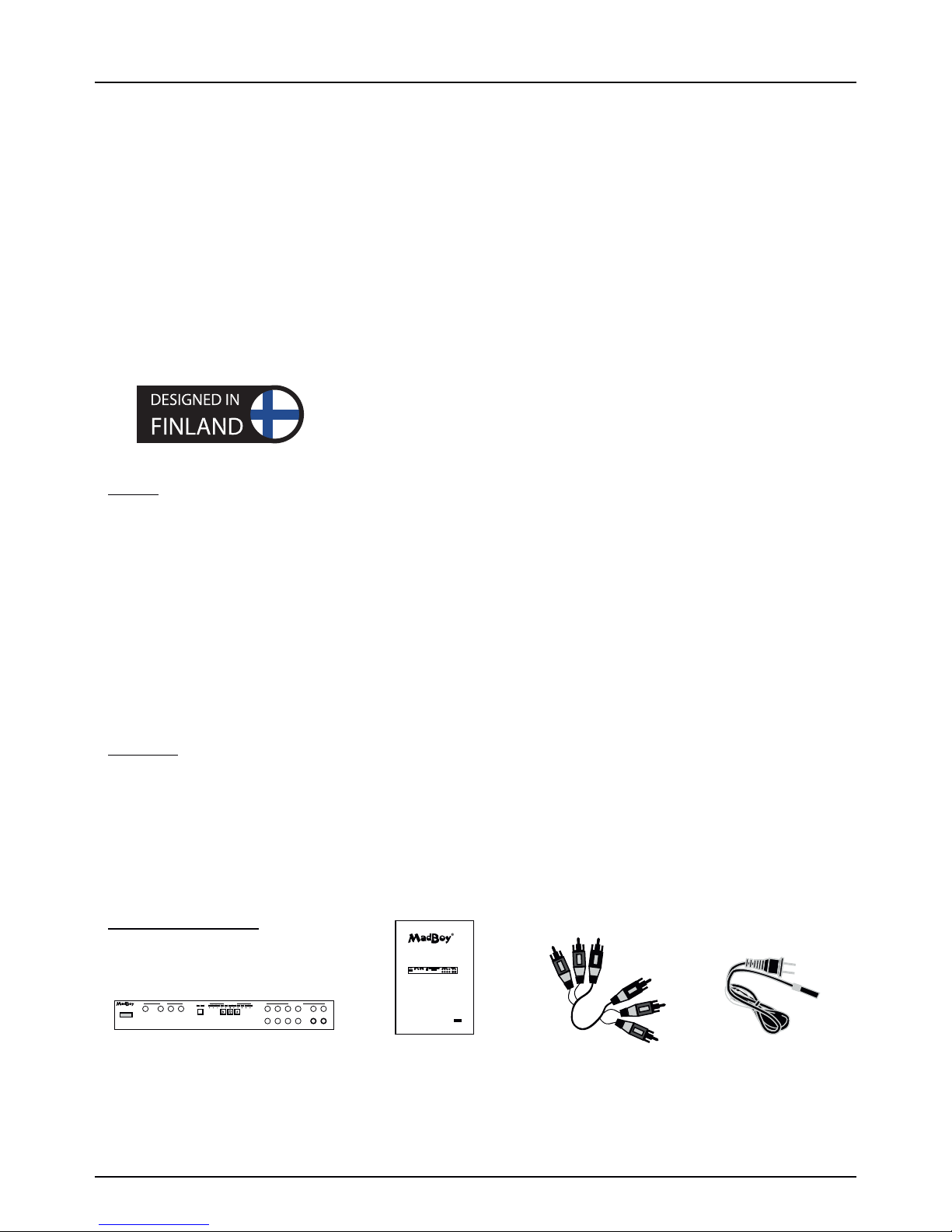

For Geeks
ŸHigh Performance 24-bit DSP Reverb Engine with adjustable effect level.
ŸDigital Key Control +/- 5 semitones.
ŸLED indicators for the currently used key.
ŸTwo analog RCA inputs for connecting DVD / CD player or Tablet.
ŸInput selection for selecting different audio source.
ŸTwo analog RCA outputs for connecting active speakers or amplifier.
ŸTwo microphone inputs with individual volume, 3-band equalizer and effect level controls.
ŸVolume control and 3-band equalizer for music
Inputs
ŸTwo microphone channels
§Balanced 1/4” / 6.3 mm TRS jacks in the front panel
§Balanced XLR connectors in the back panel
ŸTwo audio inputs
§2 x RCA inputs
ŸTwo video inputs
§2 x RCA inputs
Outputs:
ŸTwo audio outputs
§2 x RCA
ŸTwo video outputs
§2 x RCA
Package includes:
RCA CABLE (1)
WWW.MADBOY-AUDIO.COM
3

REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE EFFECT
EFFECT
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1 AV2 51
14 3 2 2 3 4 5
KEY C ONTROL
POWER
MUSIC MICROPHONES
1 2 3456 7
8
#

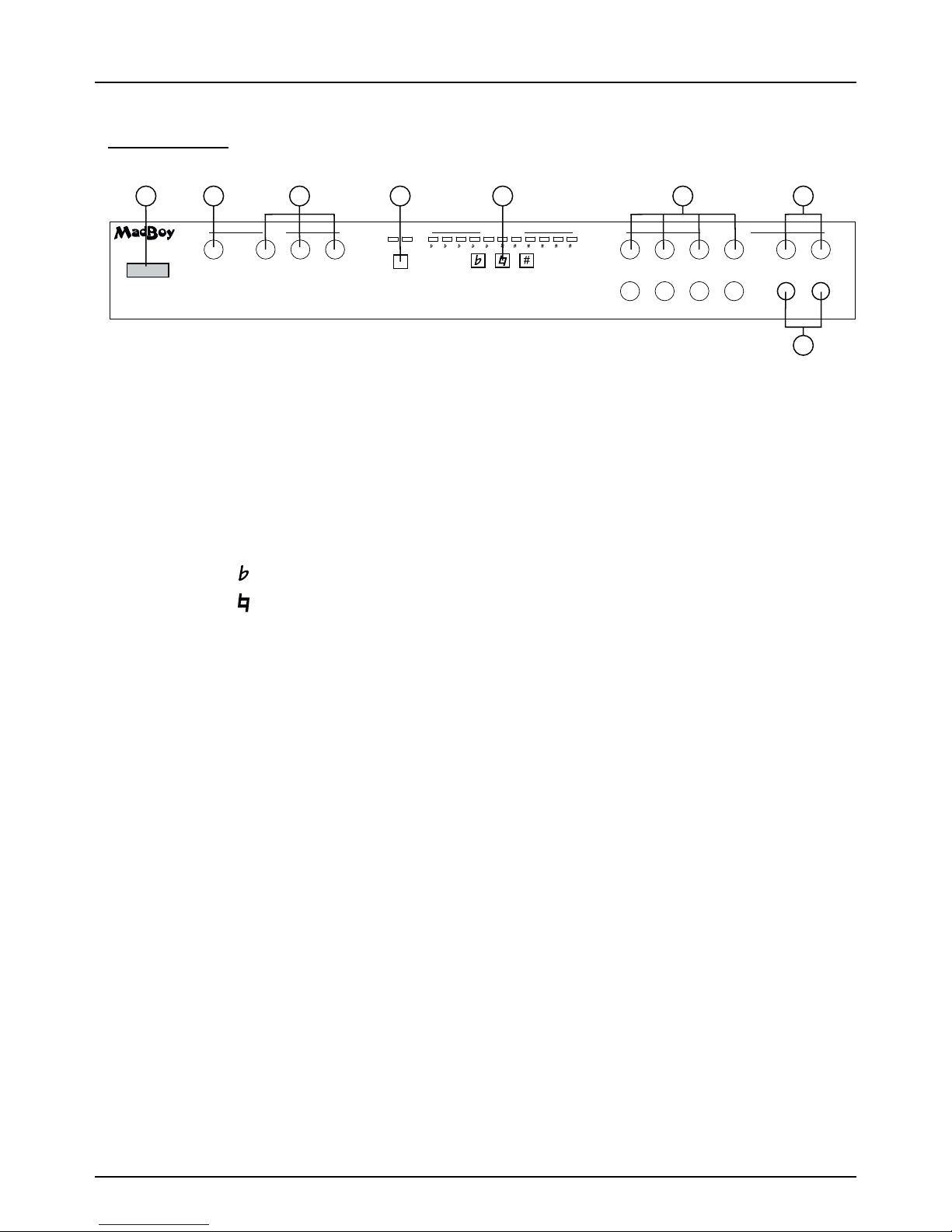

1. POWER SWITCH: Press this switch to turn the power ON / OFF.
2. MUSIC VOLUME: For adjusting the volume of the music.
3. MUSIC EQUALIZER: Use these to boost or cut the frequencies of the music.
4. INPUT SELECTION: Press to select the input source (AV1 / AV2).
5. KEY CONTROL: For setting the key of the music:
Press button to decrease the key by one semitone.
Press button to reset the key back to normal.
Press button to increase the key by one semitone.
6. MICROPHONE CONTROLS: For adjusting the effect volume and to boost or cut the
frequencies of the microphone.
7. MICROPHONE VOLUME: For adjusting the volume of the microphone.
8. MICROPHONE INPUT (1/4" / 6.3 mm jack): Insert the microphone cable to these
inputs.
WWW.MADBOY-AUDIO.COM
4
Front Panel
Getting Started

1
POWER IN
AC 100V - 240V, 50/60Hz
AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
MODEL:REMIX-10
WWW.MADBOY-AUDIO.C OM
SERIAL NO.:
MIC 1 MIC 2
BALANCED MIC INPUTS
AC VOLTAGE S ELE CTOR
230V
115V
230V
2 3 4 5
Back Panel
Getting Started

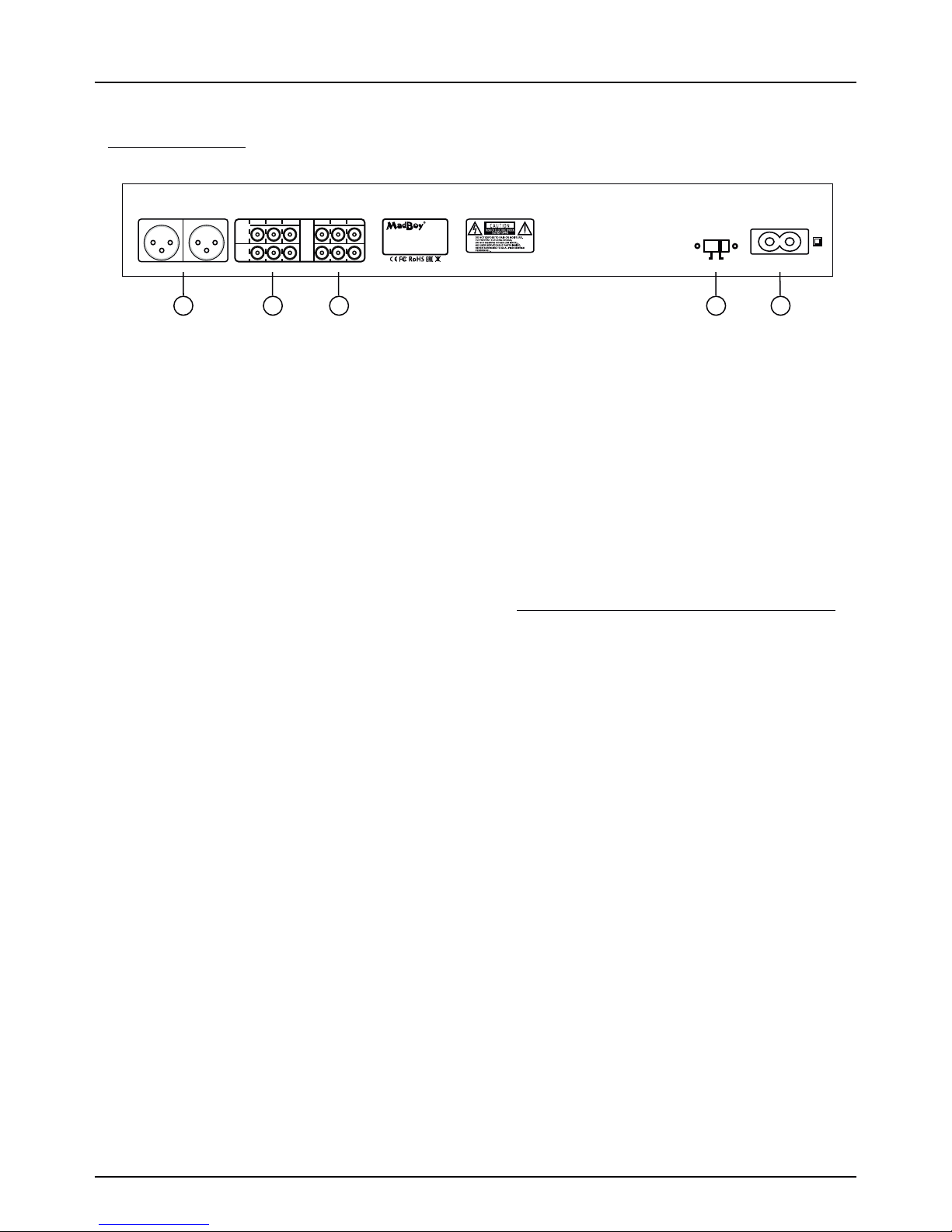

1. BALANCED MIC INPUTS (XLR): For better microphone sound, use these balanced
inputs with balanced microphone cables.
2. AV INPUTS: For connecting DVD / CD player or PC via RCA cable connection.
3. AV OUTPUTS: For connecting to active speakers or amplifier and TV.
4. AC VOLTAGE SELECTOR: For selecting AC voltage (230 V / 115 V).
NOTICE! MAKE SURE THAT THE VOLTAGE IS SET CORRECTLY FOR YOUR
REGION! WRONG VOLTAGE SETTING MAY CAUSE SERIOUS DAMAGE TO
MACHINE AND VOIDS THE WARRANTY!
5. POWER INPUT: Insert the power cable here.
WWW.MADBOY-AUDIO.COM
5

Getting Connected: Basic Connection Example

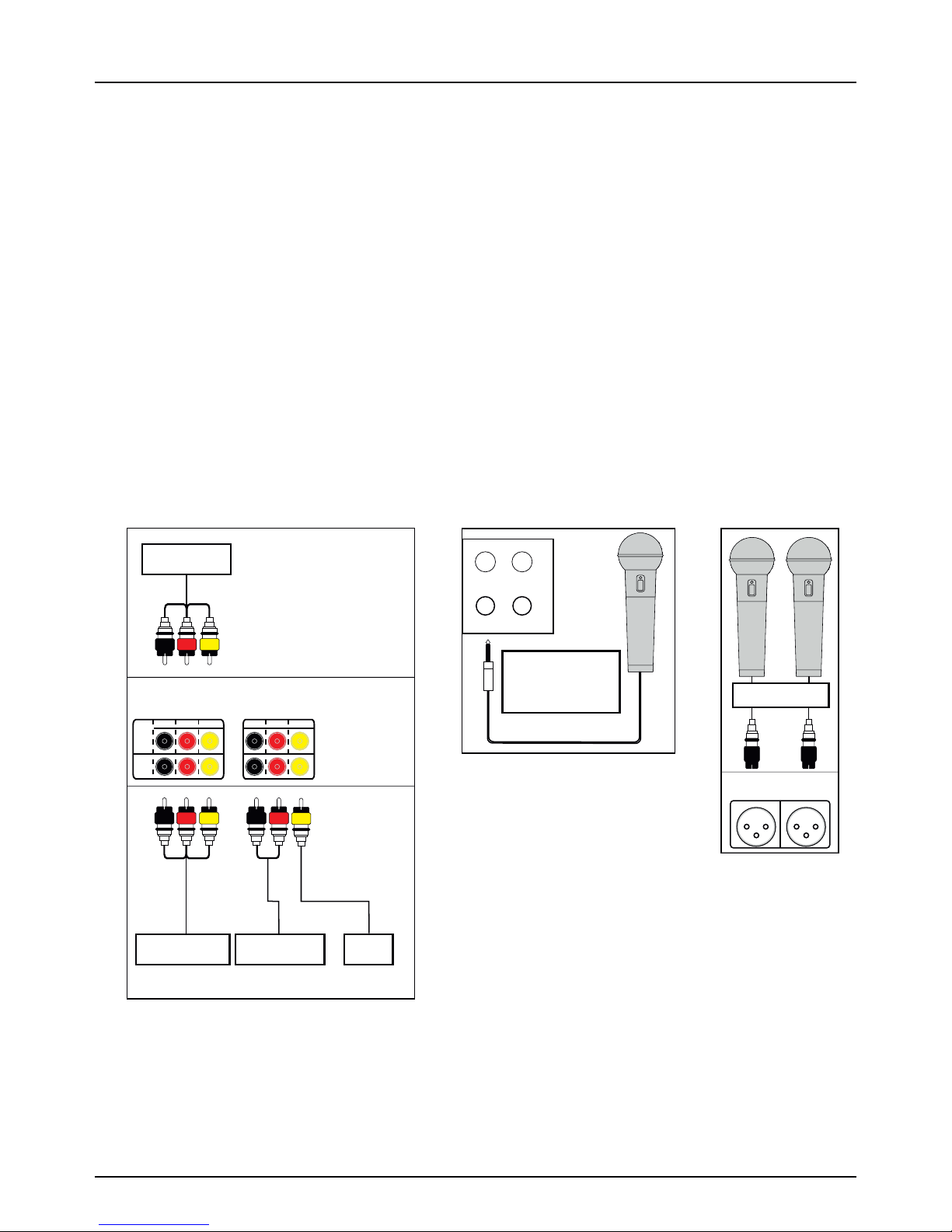

Before making any connections, make sure that power is turned OFF from all devices.
The connection can be made according to Basic Connection Example using RCA cable.
RCA cables are color-coded (white, red, yellow) to make the installation easier.
The microphones can be connected to the front panel using balanced or unbalanced 1/4"
microphone plug cable (Fig. 1) or to the back panel using balanced XLR cable (Fig. 2).
See for a detailed connection examples on the page 7-8.
NOTE! Only two
microphones can be
connected simultaneously!
Fig. 1
BALANCED OR
UNBALANCED
MICROPHONE CABLE
(XLR - 1/4" PLUG)
VOL 1 VOL 2
MIC 1 MIC 2
MIC 1 MIC 2
BALANCED MIC INPUTS
BALANCED
XLR CABLE*
Fig. 2
AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
ACTIVE
SPEAKERS TVDVD PLAYER
DVD PLAYER
Basic Connection Example
*CABLES SOLD SEPARATELY
WWW.MADBOY-AUDIO.COM
6

POWER IN
AC 100V - 240V, 50/60Hz
MODEL:REMIX-10
WWW.MADBOY-AUDIO.C OM
SERIAL NO.:
AC VOLTAGE S ELECTOR
230V
115V
230V
MIC 1 MIC 2
BALANCED MIC INPUTS AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
Getting Connected: Connection Examples
WWW.MADBOY-AUDIO.COM
7

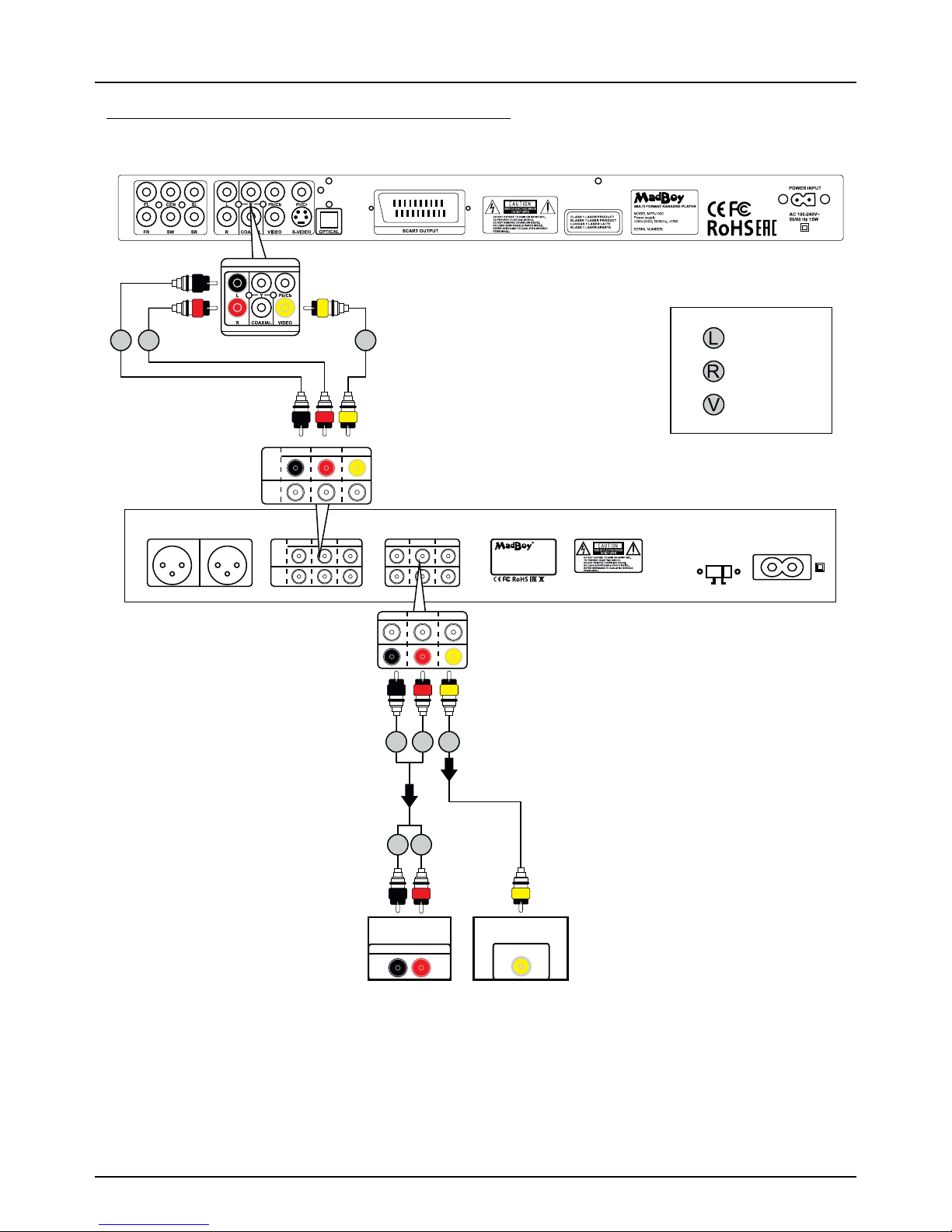

1. MFP-1000 karaoke player as an audio source.
MFP-1000 BACK PANEL
VL R
AV INPUTS
AV 1
AV 2
L R VIDEO
L R VIDEO
ACTIVE
SPEAKERS /
AMPLIFIER
RL
AUDIO INPUT
RL
L R
V
TV
VIDEO INPUT
L= LEFT
= RIGHT
= VIDEO
REMIX-10 BACK PANEL

POWER IN
AC 100V - 240V, 50/60Hz
MODEL:REMIX-10
WWW.MADBOY-AUDIO.C OM
SERIAL NO.:
AC VOLTAGE S ELECTOR
230V
115V
230V
MIC 1 MIC 2
BALANCED MIC INPUTS AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
SUB
L
RL R
L
R
KARAOKE O UTPUT MIXED OUTPUT
HDMI OUTPUT
SURROUND OUTPUT AV OUTPUT
CLASS 1 LASER P RODUCT
KLASSE 1 LASER PRODUCT
LUOK AN 1 LASER LAITE
KLASS 1 LASER APARAT
MODEL:MFP-2000
WWW.MADBOY-AUDIO.COM
POWER SUPPLY ~100V-240V,
50/60Hz, <15W
SERIAL NO.:
POWER INPUT
AC ~100-240V
50/60Hz 15W
Getting Connected: Connection Examples
WWW.MADBOY-AUDIO.COM
8

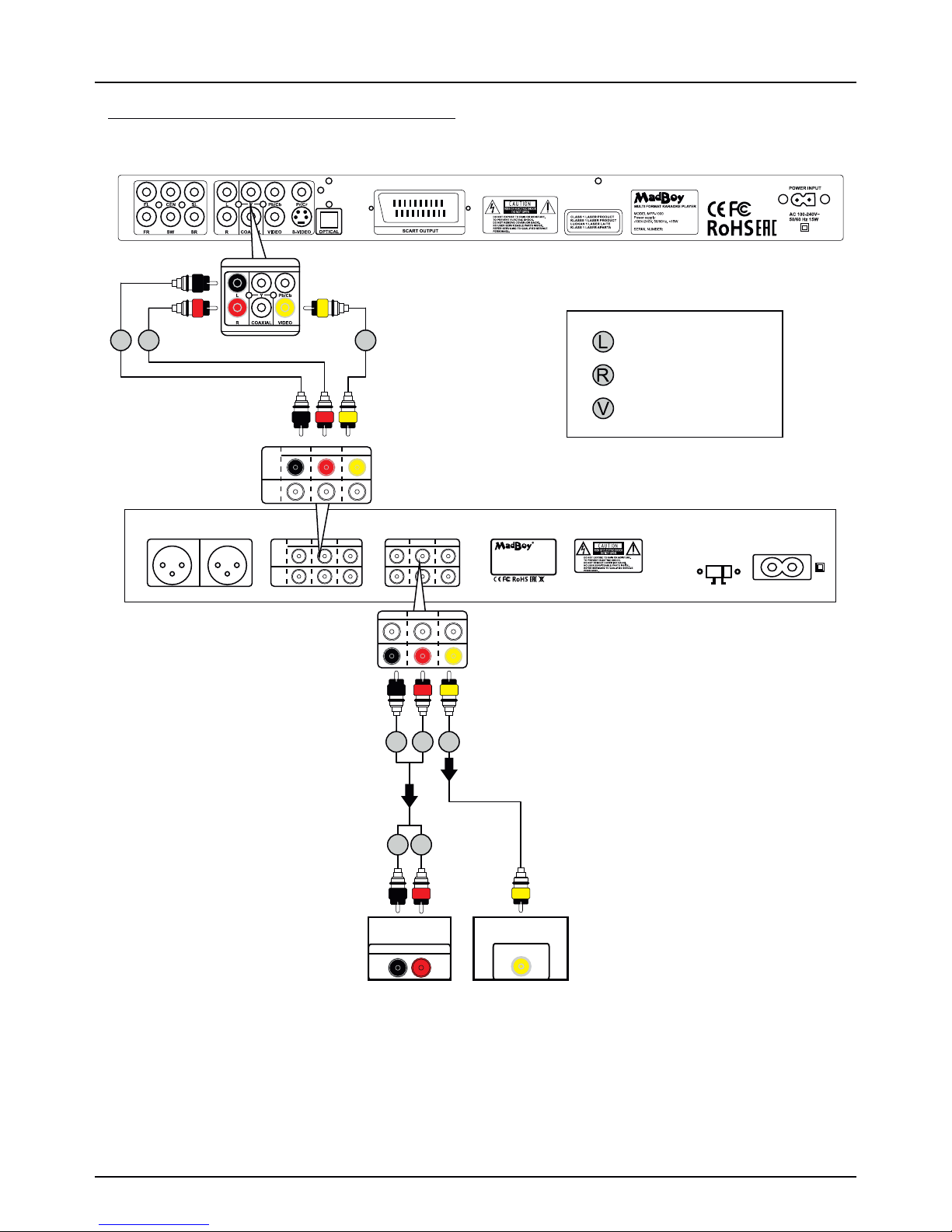

1. MFP-2000 karaoke player as an audio source.
AV 1
AV 2
L R VIDEO
AV INPUTS
L R VIDEO
ACTIVE
SPEAKERS /
AMPLIFIER
RL
AUDIO INPUT
RL
L R
V
TV
VIDEO INPUT
V RL
R
L
V
L= LEFT
= RIGHT
= VIDEO
MFP-2000 BACK PANEL
REMIX-10 BACK PANEL

sleeve =
ground / shield
tip =
hot (+ve)
ring =
cold (-ve)
tip
ring
sleeve
sleeve =
ground / shield
tip =
signal
tip
sleeve

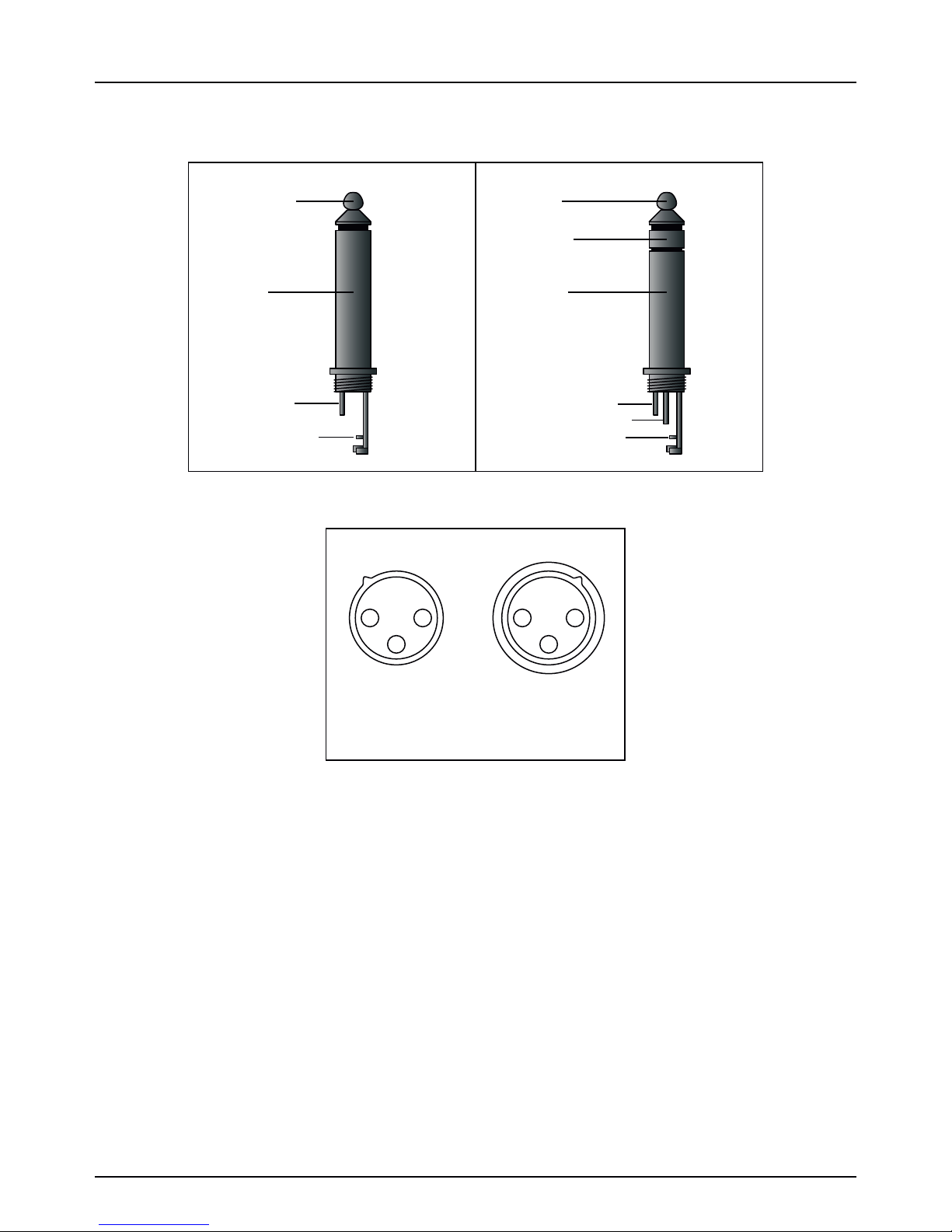

Balanced 1/4" TRS connector
Unbalanced 1/4" TS connector
Balanced XLR connector
12
3
Female Male
21
3
1
2
3
ground / shield
hot (+ve)
cold (-ve)
Pin Signal
WWW.MADBOY-AUDIO.COM
9
Microphone connectors

Technical Specifications
Music and microphone equalizer:
BASS: ±12 dB / 80 Hz
MID: ±15 dB / 2.5 kHz
TREBLE: ±12 dB / 12 kHz
Power:
Power input: ~230 V / 50 Hz or ~115 V / 60 Hz
Power consumption: 7 W
Dimensions: (W) 430 mm x (D) 238 mm x (H) 57 mm
WWW.MADBOY-AUDIO.COM
10

WWW.MADBOY-AUDIO.COM

REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE EFFECT
EFFECT
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1 AV2 51
14 3 2 2 3 4 5
KEY C ONTROL
POWER
MUSIC MICROPHONES
DIGITAALINEN MIKSERI SÄVELKORKEUDEN SÄÄDÖLLÄ
REMIX-10
KÄYTTÖOPAS
WWW.MADBOY-AUDIO.COM
SUOMI

Graafisten symbolien selitykset
Tasasivuisen kolmion sisällä ole-
van salaman tarkoitus on varoittaa
käyttäjää laitteen sisällä olevasta
vaarallisesta jännitteestä.
Tasasivuisen kolmion sisällä ole-
van huutomerkin tarkoitus on huo-
mauttaa käyttäjää käyttöohjeiden
tärkeydestä laitetta käytettäessä.
VAROITUS
Tulipalo- tai sähköiskuvaaran pienentämiseksi,
älä altista tätä laiteta sateelle tai kosteudelle.
1. Lue ohjeet: lue kaikki turva- ja käyttöoh-
jeet ennen laitteen käyttöönottoa
2. Säilytä ohjeet: säilytä turva- ja käyttöoh-
jeet tulevaa tarvetta varten.
3. Huomioi varoitukset: huomioi kaikki lait-
teeseen merkityt ja käyttöohjeessa olevat
varoitukset.
4. Noudata ohjeita: noudata kaikkia käyttöä
koskevia ohjeita.
5. Lisälaitteet: käytä ainoastaan laitteen
valmistajan suosittamia lisälaitteita. Muut
lisälaitteet voivat aiheuttaa vaaran.
6. Vesi ja kosteus: älä käytä laitetta veden
läheisyydessä (esim. kylpyamme, kosteat
kellaritilat jne.).
7. Vaunut ja telineet: käytä ainoastaan val-
mistajan suosittamaa vaunua tai telinettä.
Laite- ja vaunuyhdistelmää on siirrettävä
varovasti. Nopeat pysähdykset, tarpeeton
voima ja epätasaiset pinnat voivat aiheut-
taa kaatumisen.
8. Tuuletus: huomioi tuuletus asentaessasi lai
tetta. Älä aseta laitetta vuoteen, sohvaan, pak-
sun maton tms. päälle, joka saattaa peittää sen
tuuletusaukot.
9. Kuumuus: sijoita laite etäälle kuumuutta syn-
nyttävistä laitteista, kuten lämpöpatterit, liedet,
vahvistimet jne.
10. Virtalähteet: liitä laite ainoastaan näissä
käyttöohjeissa mainitun tyyppiseen virtaläh-
teeseen.
11. Maadoitus: kytke virtajohto ainoastaan maa-
doitettuun pistorasiaan.
12. Verkkojohdon suojeleminen: verkkojoh-
dot on sijoitettava siten, että niiden päälle ei
astuta tai aseteta raskaita esineitä.
13. Puhdistaminen: irrota verkkojohto pistora-
siasta ennen puhdistusta. Älä käytä neste-
mäisiä puhdistusaineita tai aerosoleja.
Käytä ainoastaan kosteaa liinaa.
14. Voimalinjat: ulkoantenni on sijoitettava mah-
dollisimman etäälle voimalinjoista.
15. Ellei laitetta käytetä: irrota verkkojohto pis-
torasiasta ellet käytä laitetta pitkään aikaan.
16. Esineet ja nesteet: estä vieraita esineitä
tippumasta ja nesteitä valumasta laitteen tuu-
letusaukkoihin.
17. Huoltoa vaativat vahingot: toimita laite
huoltoon, jos:
A. Verkkojohto on vahingoittunut.
B: Laitteen sisälle on pudonnut vieras esine.
C. Laite on ollut alttiina sateelle.
D. Laite ei toimi normaalisti.
E. Laite on pudonnut tai sen kotelo on vahin-
goittunut.
18. Huoltaminen
Laitetta saa huoltaa ainoastaan näissä oh-
jeissa mainitulla tavalla. Kaikki muut huoltotoi-
menpiteet on jätettävä valtuutetun huoltohen-
kilöstön tehtäväksi.
VAROITUS: sähköiskun vaaran välttämiseksi,
älä avaa koteloa.
Laite ei sisällä mitään käyttäjän huollettavissa
olevia osia. Vain valtuutetun ammattilaisen on
lupa huoltaa laitetta.
Turvaohjeet
WWW.MADBOY-AUDIO.COM
2

REMIX-10 (1) KÄYTTÖOPAS (1)
OWNER’S MANUAL
DIGITAL KEY CONTROL WITH MIXER
REMIX-10
WWW.MADBOY-AUDIO.COM ENGLISH
REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE ECHO VOL
ECHO VOL
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1AV2 51
14 3 2 2 3 4 5
KEY CONTROL
POWER
MUSIC MICROPHONES
REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE ECHO VOL
ECHO VOL
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1 AV2 51
14 3 2 2 3 4 5
KEY CONTROL
POWER
MUSIC MICROPHONES
VIRTAJOHTO (1)
Ennen aloittamista
ŸKorkealaatuinen 24-bittinen DSP-prosessori reverb-kaiulla.
ŸDigitaalinen sävelkorkeudensäätö +/- 5 puolisävelaskelta.
ŸLED-ilmaisimet valitulle sävelkorkeudelle.
ŸKaksi analogista RCA-sisääntuloa tabletille, DVD- tai CD-soittimelle.
ŸSisääntulon valintakytkin ja LED-ilmaisimet valitulle sisääntulolle.
ŸKaksi analogista RCA ulostuloa vahvistimelle tai aktiivikaiuttimille ja televisiolle.
ŸKaksi erillistä mikrofonikanavaa, joille omat äänen ja kaiun voimakkuuden säätimet sekä
taajuuskorjaimet basson, keskiäänen ja diskantin säädöillä.
ŸMusiikin äänenvoimakkuuden säädin sekä taajuuskorjain basson, keskiäänen ja
diskantin säädöillä.
Sisääntulot:
ŸKaksi mikrofonikanavaa
§Balansoitu mikrofonisisääntulo 1/4” / 6,3 mm TRS plugi etupaneelissa
§Balansoitu mikrofonisisääntulo XLR-liittimillä takapaneelissa
ŸKaksi äänisisääntuloa
§2 x RCA-sisääntulo
ŸKaksi kuvasisääntuloa
§2 x RCA -sisääntulo
Ulostulot:
ŸKaksi ääniulostuloa
§2 x RCA-ulostulo
ŸKaksi kuvaulostuloa
§2 x RCA-ulostulo
Pakkauksen sisältö:
RCA-KAAPELI (1)
WWW.MADBOY-AUDIO.COM
3

REMIX-10
VOL MID TREBLE
BASS MID TREBLE
BASS MID TREBLE EFFECT
EFFECT
VOL 1 VOL 2
MIC 1
MIC 2
MIC 1 MIC 2
BASS
SOURCE
AV1 AV2 51
14 3 2 2 3 4 5
KEY C ONTROL
POWER
MUSIC MICROPHONES
1 2 3456 7
8
#
1. VIRTAKYTKIN: Kytke virta päälle tai pois.
2. MUSIIKIN VOIMAKKUUS: Musiikin äänenvoimakkuuden säätö.
3. MUSIIKIN TAAJUUSKORJAIN: Voit korostaa tai leikata musiikin ala-, keski- ja
ylätaajuuksia.
4. SISÄÄNTULON VALINTA: Voit valita käytettävän äänisisääntulon (AV1 / AV2).
5. SÄVELKORKEUDEN SÄÄTÖ: Voit säätää musiikin sävelkorkeutta:
Paina -painiketta laskeaksesi sävelkorkeutta yhdellä puolisävelaskeleella.
Paina -painiketta palauttaaksesi sävelkorkeuden normaaliksi.
Paina -painiketta nostaaksesi sävelkorkeutta yhdellä puolisävelaskeleella.
6. MIKROFONIEN SÄÄDÖT: Voit lisätä tai vähentää mikrofonien kaiun voimakkuutta,
sekä korostaa tai leikata ala-, keski- ja ylätaajuuksia.
7. MIKROFONIEN VOIMAKKUUS: Mikrofonien äänenvoimakkuuden säätö.
8. MIKROFONISISÄÄNTULOT: Kytke mikrofonit näihin sisääntuloihin.
WWW.MADBOY-AUDIO.COM
4
Etupaneeli
Etupaneelin toiminnot

1
POWER IN
AC 100V - 240V, 50/60Hz
AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
MODEL:REMIX-10
WWW.MADBOY-AUDIO.C OM
SERIAL NO.:
MIC 1 MIC 2
BALANCED MIC INPUTS
AC VOLTAGE S ELE CTOR
230V
115V
230V
2 3 4 5
Takapaneeli
Takapaneelin toiminnot
1. BALANSOIDUT MIKROFONISISÄÄNTULOT: Käytä näitä liitäntöjä balansoidun
mikrofonikaapelin (XLR) kanssa.
2. AV-SISÄÄNTULOT: Kytke tablet tai DVD / CD-soitin käyttäen RCA-kaapelia.
3. AV-ULOSTULOT: Kytke televisio ja aktiivikaiuttimet tai vahvistin käyttäen RCA-
kaapelia.
4. JÄNNITTEEN VALITSIN: Jännitteen valinta (230 V / 115 V).
HUOM! VARMISTA ETTÄ JÄNNITTEEN VALITSIN ON OIKEASSA ASENNOSSA
ENNEN LAITTEEN KYTKEMISTÄ PÄÄLLE. SUOMESSA KÄYTÖSSÄ ON 230 V.
VÄÄRÄN JÄNNITTEEN KÄYTTÖ VOI RIKKOA LAITTEEN. TAKUU EI VASTAA
VÄÄRÄSTÄ JÄNNITTEESTÄ AIHEUTUNEESTA LAITTEISTO VIASTA.
5. VIRTALIITIN: Kytke virtajohto tähän.
WWW.MADBOY-AUDIO.COM
5

Kytkeminen: Kytkentäesimerkki
Varmista ennen laitteen kytkemistä, että virta on kytketty pois laitteistoista. Näin vältyt
mahdolliselta laitteiston rikkoutumiselta. Takuu ei korvaa vääränlaisesta kytkemisestä
johtuvia laitteistovikoja.
Laitteen kytketään analogisesti kytkentäesimerkin mukaisesti käyttäen RCA-kaapelia.
RCA-kaapelit on värikoodattu (valkoinen, punainen, keltainen) kytkennän helpottamiseksi
Mikrofonit voidaan kytkeä joko etupaneeliin käyttäen balansoitua tai balansoimatonta
mikrofonikaapelia (kts. Kuva 1) tai laitteen takapaneeliin käyttäen balansoitua XLR - XLR-
mikrofonikaapelia* (kts. Kuva 2.).
Löydät yksityiskohtaisemmat kytkentäesimerkit sivuilta 7-8.
HUOM! Voit käyttää
ainoastaan kahta
mikrofonia yhtä aikaa!
Kuva 1
BALANSOITU TAI
BALANSOIMATON
MIKROFONIKAAPELI
(XLR - 6,3 mm PLUGI)
VOL 1 VOL 2
MIC 1 MIC 2
MIC 1 MIC 2
BALANCED MIC INPUTS
BALANSOITU
XLR-KAAPELI
Kuva 2
AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
AKTIIVI-
KAIUTTIMET TVDVD-SOITIN
DVD-SOITIN
Kytkentäesimerkki
*KAAPELIT MYYDÄÄN ERIKSEEN.
WWW.MADBOY-AUDIO.COM
6

POWER IN
AC 100V - 240V, 50/60Hz
MODEL:REMIX-10
WWW.MADBOY-AUDIO.C OM
SERIAL NO.:
AC VOLTAGE S ELECTOR
230V
115V
230V
MIC 1 MIC 2
BALANCED MIC INPUTS AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
Kytkeminen: Kytkentäesimerkkejä
WWW.MADBOY-AUDIO.COM
7
1. MFP-1000 -karaokesoitin äänilähteenä.
MFP-1000 TAKAPANEELI
VL R
AV INPUTS
AV 1
AV 2
L R VIDEO
L R VIDEO
AKTIIVI-
KAIUTTIMET /
VAHVISTIN
RL
AUDIO INPUT
RL
L R
V
TV
VIDEO INPUT
L= VASEN (LEFT)
= OIKEA (RIGHT)
= KUVA (VIDEO)
REMIX-10 TAKAPANEELI

SUB
L
RL R
L
R
KARAOKE O UTPUT MIXED OUTPUT
HDMI OUTPUT
SURROUND OUTPUT AV OUTPUT
CLASS 1 LASER P RODUCT
KLASSE 1 LASER PRODUCT
LUOK AN 1 LASER LAITE
KLASS 1 LASER APARAT
MODEL:MFP-2000
WWW.MADBOY-AUDIO.COM
POWER SUPPLY ~100V-240V,
50/60Hz, <15W
SERIAL NO.:
POWER INPUT
AC ~100-240V
50/60Hz 15W
POWER IN
AC 100V - 240V, 50/60Hz
MODEL:REMIX-10
WWW.MADBOY-AUDIO.C OM
SERIAL NO.:
AC VOLTAGE S ELECTOR
230V
115V
230V
MIC 1 MIC 2
BALANCED MIC INPUTS AV INPUTS AV OUTPUTS
AV 1
AV 2
L R VIDEO L R VIDEO
Kytkeminen: Kytkentäesimerkkejä
WWW.MADBOY-AUDIO.COM
8
1. MFP-2000 -karaokesoitin äänilähteenä.
AV INPUTS
AV 1
AV 2
L R VIDEO
L R VIDEO
AKTIIVI-
KAIUTTIMET /
VAHVISTIN
RL
AUDIO INPUT
RL
L R
V
TV
VIDEO INPUT
V RL
R
L
V
L= VASEN (LEFT)
= OIKEA (RIGHT)
= KUVA (VIDEO)
REMIX-10 TAKAPANEELI
MFP-2000 TAKAPANEELI

runko =
maa / suojavaippa
kärki =
kuuma (+ve)
rengas =
kylmä (-ve)
kärki
rengas
runko
runko =
maa / suojavaippa
kärki =
signaali
kärki
runko
Balansoitu 6,3 mm plugi
Balansoimaton 6,3 mm plugi
XLR-liitännät
12
3
Naaras Uros
21
3
1
2
3
maa
kuuma (+ve)
kylmä (-ve)
Pinni Signaali
WWW.MADBOY-AUDIO.COM
9
Mikrofoniliittimien kytkennät
