MadBoy REMIX-32 User manual

DIGITAL KARAOKE MIXER
REMIX-32
OWNER’S MANUAL
WWW.MADBOY-AUDIO.COM
ENGLISH
REMIX-32
POWER
SOURCE
LINE O PT
MIC 1 MIC 2
VOL MID TREBLEBASS
MUSIC
51
14 3 2 2345
KEY CONTROL MICROPHONES
MIC 2
MIC 1
EFFECT
VOL MID TREBLEBASS
EFFECT
VOL MID TREBLEBASS
#

Safety Instructions ......................................................................................................
Getting Started
Features ...................................................................................................................
Connectors ..............................................................................................................
What’s in the Box .....................................................................................................
Front and Back Panel ..................................................................................................
Getting Connected
Basic Operation Instructions ....................................................................................
Connecting the Audio Source ..................................................................................
Connecting the Audio System ..................................................................................
Connecting Microphones .........................................................................................
Connection Examples
Connecting the SMART-TV and the Soundbar .......................................................
Connecting the computer and the Soundbar ........................................................
Microphone Cables and Connectors ...........................................................................
Technical Specifications ..............................................................................................
3
4
4
4
5
6
6
6
7
8
9
10
11
Table of Contents
WWW.MADBOY-AUDIO.COM
2

1. Read instructions: All safety and operating instructions should be read before installation.
2. Keep instructions: Safety and operating instruction should be retained for future reference.
3. Heed warnings: Warnings on the apparatus and in the operating instruction should be adhered to.
4. Follow instructions: All operating instructions should be followed.
5. Accessories: Only use accessories specified by the manufacturer.
6. Water and moisture: Do not use this apparatus near water.
7. Ventilation: Do not block any ventilation openings.
8. Heat: Do not install near heat sources such as radiators or other apparatus that produces heat.
9. Protect power cord: Power cord should be placed so that it is not likely to be walked on or pinched
by items placed upon it. Do not use the apparatus if power cord is damaged.
10. Cleaning: Unplug power cord before cleaning. Do not use liquid cleaners or aerosol cleaners. Use
a damp cloth for cleaning.
11. Nonuse periods: Unplug the power cord if apparatus is left unused for a long period of time.
12. Objects and liquids: Care should be taken so that object do not fall and liquids are not spilled into
the enclosure through the openings.
13. Damage requiring service: The apparatus should be serviced by qualified service personnel
when:
A. Objects has fallen inside enclosure.
B. The apparatus has exposed to rain or moisture.
C. The apparatus has been dropped or enclosure is damaged.
D. The apparatus do not operate normally.
14. Servicing: Refer all servicing to the qualified service personnel.
15. Warranty: Warranty service should be done by qualified service personnel authorized by Madboy
Audio International Oy. Warranty is invalidated if a warranty seal has been altered, removed or
defaced or inadequate repair work performed by end user or any non-authorized repair center.
Warning!
To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.
WWW.MADBOY-AUDIO.COM
3
Safety Instructions

Features
ŸHigh Performance 24/56-bit DSP reverb engine with two effect types.
ŸDigital Key Control ±5 semitones with LED indicators.
ŸDigital Toslink input and output for connecting to Smart TV and amplifier.
ŸAnalog RCA input for connecting DVD / CD player or tablet.
ŸInput selection switch for selecting the audio source.
ŸAnalog RCA output for connecting active speakers or amplifier.
ŸSubwoofer output for connecting active subwoofer.
ŸTwo microphone inputs with individual volume, 3-band equalizer and effect level controls.
ŸVolume control and 3-band equalizer for music.
Connectors
Inputs:
ŸTwo microphone channels
§Balanced 1/4” TRS jacks in the front panel
§Balanced XLR connectors in the back panel
ŸTwo audio inputs
§RCA
§Digital optical Toslink (S/PDIF)
Outputs:
ŸThree audio outputs
§Digital optical Toslink (S/PDIF)
§Stereo RCA
§Mono RCA (Subwoofer)
What’s in the Box
ŸRemix-32 (1)
ŸPower cable (1)
ŸOwner’s manual (1)
WWW.MADBOY-AUDIO.COM
4
Getting Started

1. POWER SWITCH: Press the switch to turn the power on or off.
2. MUSIC VOLUME: For adjusting the volume of the music.
3. MUSIC EQUALIZER: Use these to boost or cut the frequencies of the music.
4. INPUT SELECTION: Press to select the input source (LINE / OPT).
5. KEY CONTROL: For setting the key of the music:
Press button to decrease the key by one semitone.
Press button to reset the key back to normal.
Press button to increase the key by one semitone.
6. MICROPHONE VOLUME: For adjusting the volume of the microphone.
7. MICROPHONE EQUALIZER: Use these to boost or cut the frequencies of the microphone.
8. MICROPHONE EFFECT: For adjusting the effect level of the microphone. Effect type can be
changed by keeping key natural button pressed when switching the power on.
9. MICROPHONE INPUT: Balanced 1/4" TRS jacks for microphones. Balanced or unbalanced
microphone cable can be used.
#
1
REMIX-32
POWER
SOURCE
LINE O PT
MIC 1 MIC 2
VOL MID TREBLEBASS
MUSIC
51
14 3 2 2345
KEY CONTROL MICROPHONES
MIC 2
MIC 1
EFFE CT
VOL MID TREBLEBASS
EFFE CT
VOL MID TREBLEBASS
#
23456 7 8 9
1. BALANCED MIC INPUTS: Use these inputs with balanced XLR microphone cables.
2. LINE IN: For connecting analog audio source using RCA cable. For example, DVD/CD
player, tablet or PC.
3. LINE OUT: For connecting active speakers or amplifier with RCA cable.
4. SUBWOOFER OUT: For connecting active subwoofer with RCA cable. Can be also
used as mono output for active speaker.
5. OPTICAL IN: For connecting digital audio source with optical Toslink cable. Audio
source can be for example Smart-TV, Android TV Box or DVD/CD player. Supports 2-
channel PCM audio (32-96 kHz).
6. OPTICAL OUT: For connecting amplifier or active speakers with Toslink cable.
Supports 2-channel PCM audio (48 kHz).
7. POWER INPUT: Insert the power cable here.
MIC 1 MIC 2
BALANCED MIC INPUTS
SUBWOOFER
OUT
POWER INPUT
AC 100-240 V, 50/60 Hz
OPTICAL
IN
OPTI CAL
OUT
MODE L: REMIX-32
WWW.MADBOY-AUDIO.COM
SERI AL NO.:
DESI GNED IN FI NLAND
LINE
L
R
IN OUT
1 2 4573 6
WWW.MADBOY-AUDIO.COM
5
Front and Back Panel

WWW.MADBOY-AUDIO.COM
6
Basic Operation Instructions
1. Connect the audio source, audio system and power cable to Remix-32.
2. Turn on your audio source, Remix-32 and audio system.
3. Select right input channel from Remix-32 and your audio system.
4. Connect the microphone and set microphone volume to 1-2 o’clock position.
5. Talk into microphone and adjust volume of your audio system (active speakers or amplifier) as long
as the microphone sound is loud enough.
6. Now adjust music volume level to desired level.
Connecting the Audio Source
You can connect the analog audio source to LINE IN using RCA cable if your audio source have RCA
output. In case your audio source have 1/8" headphone connector, you can use 1/8" TRS plug - RCA
cable.
The digital connection can be made using optical Toslink cable. Optical connection is less
susceptible to noise and less likely cause ground loop problems in your audio system.
The audio source must be set to output audio in PCM format.
Connecting the Audio System
You can connect audio to your audio system using analog RCA output on the back panel or optical
Toslink cable.
SUBWOOFER
OUT
OPTICAL
IN
OPTICAL
OUT
LINE
L
R
IN OUT

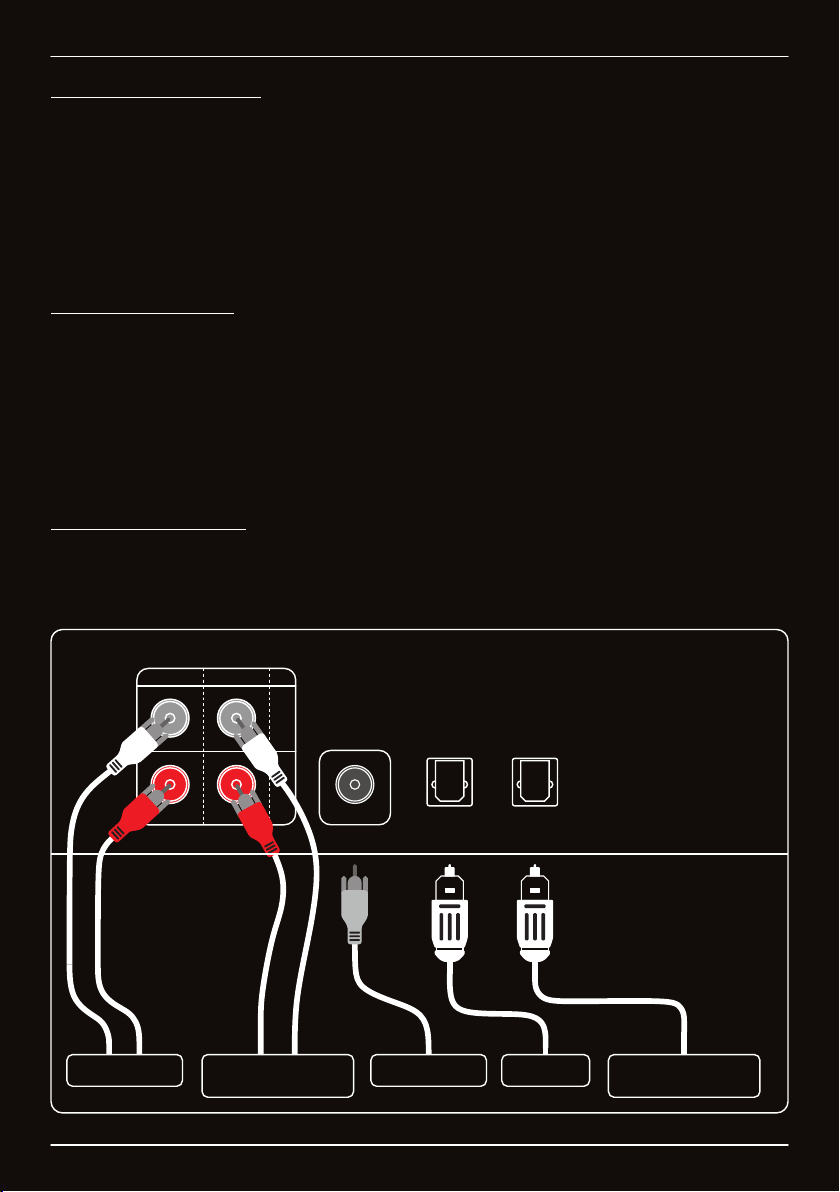

Basic Connection Example
R
DVD PLAYER SUBWOOFER
AMPLIFIER /
ACTIVE SPEAKERS SMART TV HOME THEATER / SOUNDBAR
L
L
R
Getting Connected

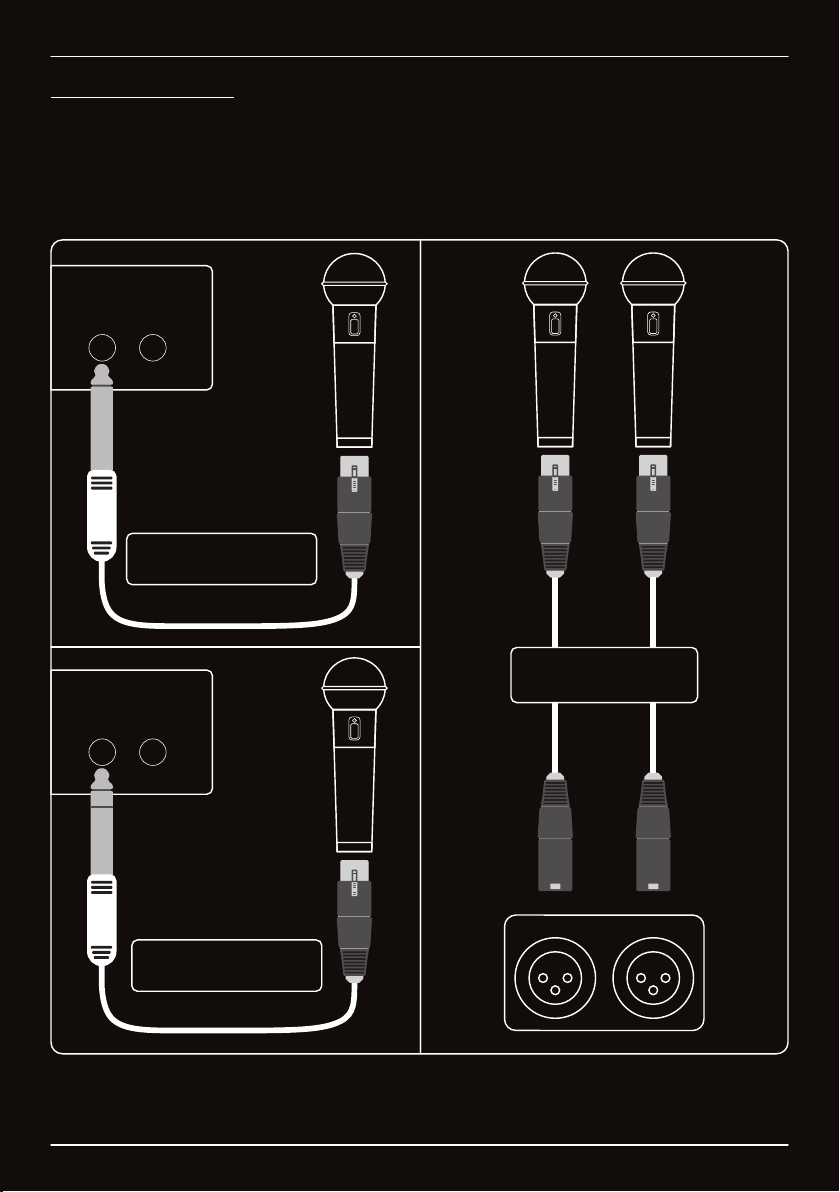

Connecting Microphones
The microphone can be connected to the front panel using balanced or unbalanced 1/4" microphone
plug cable or to the back panel using balanced XLR cable. Two microphone inputs can be used
simultaneously. You can improve signal-to-noise ratio by using balanced microphone cables. Balanced
microphone cables are less susceptible to the external noise caused by electromagnetic interference.
MIC 1 MIC 2
MIC 1 MIC 2
BALANCED MIC INPUTS
BALANCED XLR FEMALE -
XLR MALE
CABLE
MIC 1 MIC 2
BALANCED
MICROPHONE CABLE
(1/4" TRS PLUG-XLR FEMALE)
UNBALANCED
MICROPHONE CABLE
(1/4" TS PLUG-XLR FEMALE)
Getting Connected
WWW.MADBOY-AUDIO.COM
7

HDMI
VIDEO OPTICAL
1. Connecting the SMART-TV and the Soundbar
MIC 1 MIC 2
BALANCED MIC INPUTS
SUBWOOFER
OUT
POWE R INPUT
AC 100-240 V, 50/60 Hz
OPTI CAL
IN
OPTI CAL
OUT
MODE L: REMIX-32
WWW.MADBOY-AUDIO.COM
SERI AL NO.:
DESI GNED IN FI NLAND
LINE
L
R
IN OUT
SUBWOOFER
OUT
OPTICAL
IN
OPTICAL
OUT
Note! Television must be set to
output audio in PCM format.
WWW.MADBOY-AUDIO.COM
8
Connection Examples
HDMI
OPTICAL
REMIX-32
SOUNDBAR
Requirements:
ŸSMART-TV with optical output
ŸRemix-32 mixer
ŸSoundbar with optical input
Ÿ2x Toslink cable
ŸSet the volume on the audio system to 80-100 % level.
ŸSoundbar must support 2-channel PCM audio format (48 kHz).

HDMI
VIDEO OPTICAL
2. Connecting the computer and the Soundbar
MIC 1 MIC 2
BALANCED MIC INPUTS
SUBWOOFER
OUT
POWER INPUT
AC 100-240 V, 50/60 Hz
OPTICAL
IN
OPTI CAL
OUT
MODE L: REMIX-32
WWW.MADBOY-AUDIO.COM
SERI AL NO.:
DESI GNED IN FI NLAND
LINE
L
R
IN OUT
SUBWOOFER
OUT
OPTICAL
IN
OPTICAL
OUT
Note! Television must be set to
output audio in PCM format.
HDMI
HDMI
REMIX-32
WWW.MADBOY-AUDIO.COM
9
Connection Examples
Requirements:
ŸComputer
ŸRemix-32 mixer
ŸSoundbar with optical input
Ÿ2x Toslink cable
Ÿ1x HDMI cable
HDMI
OPTICAL
SOUNDBAR
ŸSet the volume on the audio system to 80-100 % level.
ŸSoundbar must support 2-channel PCM audio format (48 kHz).

Cable assemblies:
WWW.MADBOY-AUDIO.COM
10
Microphone Cables and Connectors
XLR Male Connector
+
Shield
1
3
2
-
1
3
2
XLR Female Connector
1/4" TRS Plug Connector
XLR Female Connector
+
Shield
-
1
3
2
1/4" TS Plug Connector
XLR Female Connector
+
Shield
-
1
3
2
Connectors:
Unbalanced 1/4" TS
Plug Connector
Balanced 1/4" TRS
Plug Connector
tip =
signal
sleeve =
ground
tip
sleeve
tip
sleeve
ring
tip =
hot (+)
sleeve =
shield
ring =
cold (-)
XLR Female
12
3
21
3
XLR Male
+
Shield
1
2
3
-

DSP 24/56-bit 4-core DSP
Microphone input
Maximum input level: -12 dBV (unbalanced/balanced)
Input impedance: 1.2 kΩ (unbalanced), 2.4 kΩ (balanced)
ADC: 24-bit, 48 kHz, SNR 105 dB
Line input
Maximum input level: 0 dBV
Input impedance: 10 kΩ
ADC: 24-bit, 48 kHz, SNR 99 dB
Line output
Maximum output level: 3 dBV
Output impedance: 470 Ω
DAC: 24-bit, 48 kHz, SNR 104 dB
Optical input
Format: 2-channel PCM, 24-bit
Sampling frequency: 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
Optical output
Format: 2-channel PCM, 24-bit
Sampling frequency: 48 kHz
Frequency response
Line in - Line out 10 - 20 000 Hz (-2 dB, 1 kHz ref.)
Mic in - Line out 70 - 20 000 Hz (-2 dB, 1 kHz ref.)
Music
Vol: -∞ – +12 dB
Bass: ±12 dB / 100 Hz (2nd order shelving)
Mid: ±12 dB / 2.5 kHz (peaking)
Treble: ±12 dB / 10 kHz (2nd order shelving)
Key control: MadBoy ’Toner’ Key Control, ±5 semitones
Microphones
Vol: -∞ – +24 dB
Bass: ±12 dB / 100 Hz (2nd order shelving)
Mid: ±12 dB / 2 kHz (peaking)
Treble: ±12 dB / 10 kHz (2nd order shelving)
Low cut: 60 Hz (-3 dB, Q 0.7)
Effect: 1. Large room 2. Echo
Power
Power input: AC 100-240 V / 50-60 Hz
Power consumption: <2 W
Dimensions (W) 430 mm x (D) 121 mm x (H) 65 mm
Optional accessories Rack Mounting Kit
WWW.MADBOY-AUDIO.COM
11
Technical Specifications

WWW.MADBOY-AUDIO.COM

DIGITAALINEN KARAOKEMIKSERI
REMIX-32
KÄYTTÖOPAS
WWW.MADBOY-AUDIO.COM
SUOMI
REMIX-32
POWER
SOURCE
LINE O PT
MIC 1 MIC 2
VOL MID TREBLEBASS
MUSIC
51
14 3 2 2345
KEY CONTROL MICROPHONES
MIC 2
MIC 1
EFFECT
VOL MID TREBLEBASS
EFFECT
VOL MID TREBLEBASS
#

Turvaohjeet .................................................................................................................
Ennen aloitusta
Ominaisuudet ...........................................................................................................
Liitännät ...................................................................................................................
Pakkauksen sisältö ..................................................................................................
Etu- ja takapaneeli ......................................................................................................
Kytkeminen
Toimenpiteet ennen käyttöä .....................................................................................
Äänilähteen kytkeminen ...........................................................................................
Äänentoiston kytkeminen .........................................................................................
Mikrofonien kytkeminen ...........................................................................................
Kytkentäesimerkit
Älytelevision ja soundbarin kytkeminen ...................................................................
Tietokoneen ja soundbarin kytkeminen ...................................................................
Mikrofonikaapelit ja -liittimet ........................................................................................
Tekniset tiedot .............................................................................................................
3
4
4
4
5
6
6
6
7
8
9
10
11
Sisällysluettelo
WWW.MADBOY-AUDIO.COM
2

WWW.MADBOY-AUDIO.COM
3
Turvaohjeet
Graafisten symbolien selitykset
Tasasivuisen kolmion sisällä ole-
van salaman tarkoitus on varoittaa
käyttäjää laitteen sisällä olevasta
vaarallisesta jännitteestä.
Tasasivuisen kolmion sisällä ole-
van huutomerkin tarkoitus on huo-
mauttaa käyttäjää käyttöohjeiden
tärkeydestä laitetta käytettäessä.
VAROITUS: sähköiskuvaaran välttämiseksi,
älä avaa koteloa.
Laite ei sisällä mitään käyttäjän huollettavissa
olevia osia. Vain valtuutetun ammattilaisen on
lupa huoltaa laitetta.
VAROITUS!
Tulipalo- ja sähköiskuvaaran välttämiseksi, älä altista laitetta sateelle tai kosteudelle.
1. Lue ohjeet: Lue kaikki turva- ja käyttöohjeet ennen laitteen käyttöönottoa.
2. Säilytä ohjeet: Säilytä turva- ja käyttöohjeet tulevaa tarvetta varten.
3. Huomioi varoitukset: Huomioi kaikki laitteeseen merkityt käyttöohjeissa olevat varoitukset.
4. Noudata ohjeita: Noudata kaikkia käyttöä koskevia ohjeita.
5. Lisälaitteet: Käytä ainoastaan laitteen valmistajan suosittelemia lisälaitteita.
6. Kosteus: Älä käytä laitetta kosteissa tiloissa tai veden läheisyydessä.
7. Tuuletus: Huomio laitteen tuuletus asentaessasi laitetta. Älä aseta laitetta paikkaan, joka peittää
laitteen tuuletusaukot ja voi aiheuttaa laitteen ylikuumentumisen.
8. Kuumuus: Sijoita laite etäälle kuumuutta tuottavista laitteista, kuten lämpöpatterit, vahvistimet jne.
9. Verkkojohdon suojaus: Aseta verkkojohto siten ettei sen päälle astuta tai aseteta raskaita
esineitä. Älä käytä laitetta mikäli verkkojohto on vahingoittunut.
10. Puhdistaminen: Irroita verkkojohto pistorasiasta ennen puhdistusta. Imuroi tuuletusaukot imurilla
käyttäen pienintä tehoa. Puhdista kotelo nihkeällä liinalla. Älä käytä voimakkaita pesuaineita.
11. Ellei laitetta käytetä: Irroita verkkojohto pistorasiasta, mikäli laitetta ei käytetä pitkään aikaan.
12. Esineet ja nesteet: Estä vieraita esineitä tippumasta ja nesteitä valumasta laitteen
tuuletusaukkoihin.
13. Huoltoa vaativat vahingot: Toimita laite huoltoon, jos:
A. Laitteen sisälle on pudonnut vieras esine.
B. Laite on ollut alttiina kosteudelle.
C. Laite on pudonnut tai sen kotelo on vahingoittunut.
D. Laite ei toimi normaalisti.
14. Huoltaminen: Laitetta saa huoltaa ainoastaan näissä ohjeissa mainitulla tavalla. Kaikki muut
huoltotoimenpiteet on jätettävä Madboy Audio International Oy:n valtuutetun huollon tehtäväksi.
15. Takuu: Takuuhuollot suoritetaan vain Madboy Audio International Oy:n valtuutetussa huollossa.
Takuusinetin rikkominen mitätöi laitteen takuun. Takuu ei kata laitteen vääränlaisesta käytöstä
aiheutuneita vikoja.

Ominaisuudet
ŸKorkealaatuinen 24/56-bittinen DSP-prosessori kahdella kaikuefektillä.
ŸDigitaalinen MadBoy ’Toner’ sävelkorkeudensäädin, ±5 puolisävelaskelta.
ŸDigitaalinen Toslink sisään- ja ulostulo äänilähteen ja äänentoiston kytkentään.
ŸAnaloginen stereo RCA sisään- ja ulostulo äänilähteen ja äänentoiston kytkentään.
ŸAnaloginen mono RCA-ulostulo subwooferin kytkentään.
ŸÄänilähteen valitsinpainike etupaneelissa.
ŸKaksi erillistä mikrofonikanavaa, joille omat äänen- ja kaiun voimakkuuden säätimet sekä
taajuuskorjaimet basson, keskiäänen ja diskantin säädöillä.
ŸMusiikin äänenvoimakkuuden säädin, sekä taajuuskorjain basson, keskiäänen ja diskantin-
säädöillä.
Liitännät
Sisääntulot:
ŸKaksi mikrofonikanavaa
§Balansoidut 6,35 mm TRS plugi-sisääntulot etupaneelissa
§Balansoidut XLR-sisääntulot takapaneelissa
ŸKaksi äänisisääntuloa
§Stereo RCA
§Digitaalinen optinen Toslink (S/PDIF, PCM)
Ulostulot:
ŸKolme ääniulostuloa
§Digitaalinen optinen Toslink (S/PDIF, PCM)
§Stereo RCA
§Mono RCA
Pakkauksen sisältö
ŸRemix-32 (1)
ŸVirtajohto (1)
ŸKäyttöopas (1)
WWW.MADBOY-AUDIO.COM
4
Ennen aloitusta

1. VIRTAKYTKIN: Kytke virta päälle tai pois.
2. MUSIIKIN ÄÄNENVOIMAKKUUS: Säädä musiikin äänenvoimakkuutta.
3. MUSIIKIN TAAJUUSKORJAIN: Leikkaa tai korosta ala-, keski- ja ylätaajuuksia (bass, mid, treble).
4. ÄÄNILÄHDE: Äänilähteen valintakytkin (LINE / OPT).
5. SÄVELKORKEUDEN SÄÄDIN: Säädä musiikin sävelkorkeutta:
Paina painiketta laskeaksesi musiikin sävelkorkeutta yhdellä puolisävelaskeleella.
Paina painiketta palauttaaksesi sävelkorkeuden normaaliksi.
Paina painiketta nostaaksesi musiikin sävelkorkeutta yhdellä puolisävelaskeleella.
6. MIKROFONIEN ÄÄNENVOIMAKKUUS: Säädä mikrofonien äänenvoimakkuutta.
7. MIKROFONIEN TAAJUUSKORJAIN: Leikkaa tai korosta ala-, keski- ja ylätaajuuksia (bass, mid,
treble).
8. KAIUN VOIMAKKUUS: Säädä mikrofonien kaiun voimakkuutta. Voit vaihtaa kaikuefektin tyyppiä
pitämällä sävelkorkeuden säädön palautuspainiketta ( ) pohjassa, kun käynnistät laitteen
virtapainikkeesta.
9. MIKROFONISISÄÄNTULOT: Balansoidut 6,35 mm TRS jakkiliittimet mikrofoneille. Voit käyttää
sekä balansoituja tai balansoimattomia mikrofonikaapeleita. Kaapeleiden kytkennät sivulla 10.
#
1
REMIX-32
POWER
SOURCE
LINE O PT
MIC 1 MIC 2
VOL MID TREBLEBASS
MUSIC
51
14 3 2 2345
KEY CONTROL MICROPHONES
MIC 2
MIC 1
EFFE CT
VOL MID TREBLEBASS
EFFE CT
VOL MID TREBLEBASS
#
23456 7 8 9
1. BALANSOIDUT MIKROFONISISÄÄNTULOT: Voit käyttää näitä mikrofonisisään-tuloja
balansoitujen XLR-kaapeleiden kanssa.
2. LINE IN: Stereo RCA-sisääntulo analogisten äänilähteiden kytkentään. Äänilähteenä voi toimia
esimerkiksi DVD/CD-soitin, tablet-tietokone, tietokone tai älytelevisio.
3. LINE OUT: Stereo RCA-ulostulo aktiivikaiuttimien tai vahvistimen kytkentään.
4. SUBWOOFER OUT: Mono RCA-ulostulo subwooferin kytkentään. Voidaan käyttää myös
monoulostulona aktiivikaiuttimelle.
5. OPTICAL IN: Digitaalinen optinen Toslink-liitäntä digitaalisten äänilähteiden kytkentään.
Äänilähteenä voi toimia esimerkiksi älytelevisio, Android TV Box tai DVD/CD-soitin. Tukee 2-
kanavaista PCM-ääntä (32-96 kHz).
6. OPTICAL OUT: Digitaalinen optinen Toslink-ulostulo aktiivikaiuttimien tai vahvistimen kytkentään.
Tukee 2-kanavaista PCM-ääntä (48 kHz).
7. POWER INPUT: Kytke laitteen mukana toimitettu virtajohto tähän.
MIC 1 MIC 2
BALANCED M IC INPUTS
SUBWOOFER
OUT
POWER INPUT
AC 100-240 V, 50/60 Hz
OPTICAL
IN
OPTI CAL
OUT
MODE L: REMIX-32
WWW.MADBOY-AUDIO.COM
SERI AL NO.:
DESI GNED IN FI NLAND
LINE
L
R
IN OUT
1 2 4573 6
WWW.MADBOY-AUDIO.COM
5
Etu- ja takapaneeli

WWW.MADBOY-AUDIO.COM
6
Toimenpiteet ennen käyttöä
1. Kytke äänilähde, äänentoisto ja virtajohto Remix-32-mikseriin.
2. Kytke virta äänilähteeseen, mikseriin ja lopuksi äänentoistoon.
3. Valitse haluttu sisääntulo mikseristä sekä äänentoistosta.
4. Kytke mikrofoni mikseriin ja säädä mikrofonin äänenvoimakkuus kello 1-2 asentoon.
5. Puhu mikrofoniin ja säädä äänentoiston (aktiivikaiuttimet tai vahvistin) äänenvoimakkuutta ylöspäin
kunnes mikrofonin ääni kuuluu hyvin.
6. Lopuksi säädä mikseristä musiikin äänenvoimakkuus sopivalle tasolle.
Äänilähteen kytkeminen
Voit kytkeä analogisen äänilähteen mikserin RCA-sisääntuloon (LINE IN) RCA-kaapelilla, mikäli
äänilähteessäsi on RCA-ulostulo. Mikäli äänilähteessä on 3,5 mm kuulokeliitäntä, voit käyttää 3,5 mm
stereoplugi - RCA-kaapelia.
Digitaalisen äänilähteen voit kytkeä mikserin optiseen Toslink-sisääntuloon. Optinen kytkentä on
vähemmän herkkä häiriöille ja vähentää mahdollisia maalenkki-ongelmia äänijärjestelmässä. Äänilähde
täytyy asettaa toistamaan ääni PCM-muodossa.
Äänentoiston kytkeminen
Voit kytkeä äänentoiston (aktiivikaiuttimet tai vahvistin) analogisesti RCA-ulostulosta (LINE OUT)
käyttäen RCA-kaapelia tai digitaalisesti käyttäen optista Toslink-ulostuloa (OPTICAL OUT).
SUBWOOFER
OUT
OPTICAL
IN
OPTICAL
OUT
LINE
L
R
IN OUT
Kytkentäesimerkki
R
DVD-SOITIN SUBWOOFER
VAHVISTIN /
AKTIIVIKAIUTTIMET SMART-TV VAHVISTIN / AKTIIVIKAIUTTIMET
L
L
R
Kytkeminen

Mikrofonien kytkeminen
Voit kytkeä mikrofonit etupaneeliin käyttäen balansoituja tai balansoimattomia mikrofonikaapeleita tai
vaihtoehtoisesti takapaneeliin käyttäen balansoituja XLR-kaapeleita. Vain kahta mikrofoniliitäntää
voidaan käyttää yhtäaikaisesti. Voit vähentää kohinaa käyttämällä balansoituja mikrofonikaapeleita.
Balansoidut mikrofonikaapelit ovat vähemmän herkkiä ulkoisille häiriöille.
MIC 1 MIC 2
MIC 1 MIC 2
BALANCED MIC INPUTS
BALANSOITU XLR NAARAS -
XLR UROS
KAAPELI
MIC 1 MIC 2
BALANSOITU
MIKROFONIKAAPELI
(1/4" TRS PLUGI-XLR NAARAS)
BALANSOIMATON
MIKROFONIKAAPELI
(1/4" TS PLUGI-XLR NAARAS)
Kytkeminen
WWW.MADBOY-AUDIO.COM
7

HDMI
VIDEO OPTICAL
1. Älytelevision ja soundbarin kytkeminen
MIC 1 MIC 2
BALANCED MIC INPUTS
SUBWOOFER
OUT
POWE R INPUT
AC 100-240 V, 50/60 Hz
OPTI CAL
IN
OPTI CAL
OUT
MODE L: REMIX-32
WWW.MADBOY-AUDIO.COM
SERI AL NO.:
DESI GNED IN FI NLAND
LINE
L
R
IN OUT
SUBWOOFER
OUT
OPTICAL
IN
OPTICAL
OUT
WWW.MADBOY-AUDIO.COM
8
Kytkentäesimerkit
HDMI
OPTICAL
REMIX-32
SOUNDBAR/KOTITEATTERI
Tarvitset:
ŸÄlytelevisio, jossa optinen ulostulo
ŸRemix-32 -mikseri
ŸSoundbar, jossa optinen sisääntulo
Ÿ2x Toslink-kaapeli
Huom! Television asetuksista täytyy
asettaa optisen ulostulon ääni ”PCM”
muotoon. Käynnistä televisio
uudelleen muutoksen jälkeen.
ŸÄänentoiston voimakkuus tulee
tyypillisesti asettaa 80-100% tasolle, jotta
mikrofonit kuuluvat hyvin.
ŸÄänentoiston tulee tukea 2-kanavaista
PCM-ääntä (48 kHz).
Toslink-kaapeli (musiikki + mikit äänentoistoon)
Toslink-kaapeli (musiikki mikserille)
