Magerit LANIAKEA User manual
EURORACK
SYNTH MODULES
LANIAKEA
Español 2
English 9
2
Español
LANIAKEA
Manual de instrucciones
¡Muchas gracias por adquirir el nuevo Magerit LANIAKEA! Para ayudar a conservar el medioambiente,
todas las guías e instrucciones para calibrar cada módulo estarán disponibles en formato digital.
LANIAKEA posee una anchura de 14HP y una profundidad de 23mm.
Su consumo es de ~190mA en el raíl +12V y de ~4,5mA en el -12V.
Entradas CV de -4V a +4V
V/OCT de -2.5V a +5V
EXCITER de 0 a +7V
Salida estéreo de 16 bits a 44100Hz
3
Un oscilador “cósmico”
SPACE!
Botón ORBITS
Botón SPACE!
LANIAKEA,hogar de miles de galaxias compuestas por miles de millones de estrellas y planetas,entre las
cuales se encuentra la Tierra. Nuestro vecindario es enorme. Estaría genial poder explorarlo y descubrir
cada detalle, ¿no?
El concepto LANIAKEA surge por la idea de explorar todas las texturas sonoras posibles, desde sencillos
osciladores analógicos y aditivos hasta resonadores y cuerdas. Sintes de los 80... ¿o música experimen-
tal? ¿Armonía o un caos absoluto? Eso sí, hemos apostado por una interfaz sencilla e intuitiva, pero muy
poderosa.
Conecta el Magerit LANIAKEA a sistema Eurorack y enciéndelo. Aparecerá una pequeña animación de
inicio en el anillo LED.Acontinuación se explica el funcionamiento de cada botón, perilla y entrada CV de
este módulo:
La imponente perilla SPACE! es un controlador maestro del módulo. Con ella, podrás modicar la textura global
del sonido, de lo más simple a lo más complejo; de lo armónicamente pobre a lo armónicamente rico, de lo aco-
gedor a lo caótico... ¡Cualquier cosa! Además, es posible elegir qué parámetros se verán afectados por SPACE!.
En el menú SPACE! podrás elegir cuáles serán modicados y en qué cantidad.
Nada.
Pulsa brevemente este botón para acceder al menú ORBITS. Dentro podrás modicar algunos parámetros extra
que hemos incluido en LANIAKEA. Dichos parámetros serán explicados junto con la función principal de cada
potenciómetro y remarcados en rojo.Una vez editados, pulsa el botón para salir del menú. Los parámetros modi-
cados se guardarán automáticamente.
El menú SPACE! permite modicar cuánto afectará la perilla SPACE! a todos los parámetros del sonido. Para en-
trar en este menú, pulsa este botón. Cuando gires cualquier potenciómetro, el anillo LED indicará cuánto se verá
modicado dicho parámetro al girar la perilla SPACE!. Pulsa el botón para salir del menú. Los parámetros modi-
cados se guardarán automáticamente.
4
Potenciómetros
CLUSTER
FREQ.
SHAPE
Ajusta el número de astros, las ondas, que habrá en el sistema. Cuando el potenciómetro está situado en las 12
en punto,sonará una única onda.Girando CLUSTER hacia la derecha,el número de ondas se incrementará y todas
compartirán una relación armónica entre sí. Esta relación, los acordes, se puede elegir en el menú ORBITS. Por
el contrario, si giras el potenciómetro hacia la izquierda, el número de voces también aumentará, pero no habrá
ninguna relación armónica entre ellas. ¡Todo un caos! El máximo de ondas es de 8.
Truco: si giras CLUSTER completamente a la izquierda y COLOR completamente a la derecha, se formará un ruido
blanco. Puedes modicar su tipo de ltro resonante (Low Pass, Band Pass y High Pass interpolados) con la perilla
SHAPE.
Cambia el tipo de acorde. Hemos incluido 16 (ordenados de izquierda a derecha):
Unísono (+detuning), Octavas, Quintas, Sus2, Sus4, Triada Mayor, Triada M + 7m, Triada M + 7m, Triada M + 9,
Triada M + 11, Triada M + 13, Triada menor,Triada m + 7m,Triada m + 9,Triada m + 11, Triada m + 13.
Ajusta la frecuencia del oscilador. Por defecto, el rango es de 7 octavas. También es posible tener un rango de 12
semitonos a diferentes octavas.
Gira la perilla completamente a la izquierda para ajustar el rango a 7 octavas. Girándola hacia la derecha, los ran-
gos serán de 12 semitonos (hay 7 octavas disponibles).
Altera la forma de la onda, desde una onda seno a una cuadrada, por ejemplo. LANIAKEA incluye 11 tablas de
onda (wavetables) diferentes: analógicas, órganos, drones... Las ondas dentro de las tablas están interpoladas
entre sí.
Además,se incluye un pequeño oscilador aditivo.Cuando se selecciona este oscilador en el menú ORBITS,la peri-
lla SHAPE controla la forma de onda del oscilador. Las formas posibles son como las de la tabla de ondas número
1 (analógica). CLUSTER modica el número de parciales totales y COLOR, la textura nal, recortando frecuencias
del espectro.
SHAPE también modica la estructura del resonador: plásticos, tubos, campanas, cuerdas...
Elige el tipo de tabla (wavetable). La primera, completamente a la izquierda, es la analógica: seno, triángulo,
sierra y pulso interpolados. A medida que vas girando SHAPE, la tabla de onda varía (no hay interpolación entre
las wavetables). Girando completamente a la derecha, se escoge el oscilador aditivo.
5
Potenciómetros
ORBITS
COLOR
EFFECTS
Si bien este potenciómetro comparte el mismo nombre que el Menú ORBITS,su función es en realidad diferente.
Todo el gran sistema (sonido) creado con LANIAKEA puede alimentar un resonador integrado en el módulo. Así
es, éste módulo cuenta con un resonador modal que permitirá simular diferentes cuerpos: plásticos, tubos, cam-
panas e incluso cuerdas. Un innovador sistema de cuerdas está incluido en el resonador, por lo que es posible
simular “pizzicatos” y cuerdas percutidas. La mezcla entre el oscilador primitivo y el resonador está interpolada.
El brillo y decay se ajusta con COLOR y la estructura o forma, con SHAPE.
Modica el decay de la entrada EXCITER.
Como su nombre indica, COLOR modica la “coloratura” del sistema a nivel armónico: ¿más brillante o más pla-
no? Situando este potenciómetro a las 12 en punto, ningún cambio sucederá. Girándolo hacia la izquierda se
aplica un ltro de paso bajo. Por el contrario, girándolo hacia la derecha tendremos un wavefolder e incluso un
overdrive.
También ajusta el brillo y decay del resonador (más adelante se explica). Modica la velocidad del caos entre las
partículas del sistema (CLUSTER desde las 12 en punto hacia la izquierda).
Edita cuánto se ltrará el sonido nal cuando hay señal en la entrada EXCITER (desde un VCA a un VCFA).
Un efecto de Reverberación en Estéreo es aplicado al sonido nal. El tiempo de reverberación aumenta a medida
que se gira el potenciómetro hacia la derecha. Si EFFECTS está girado completamente a la derecha, el buffer de
la reverberación se “congelará” y el sonido no se desvanecerá, a modo de “drone”. Mientras tanto, los nuevos
timbres y melodías producidos por LANIAKEA sonarán en primer plano junto con esta capa de texturas de fondo.
Nada.
6
Entradas CV
V/OCT
EXCITER
CALIBRACIÓN
ACTUALIZACIÓN DEL FIRMWARE
Una vez ajustada la frecuencia base con el potenciómetro FREQ., conecta una señal a esta entrada para tocar tus
melodías favoritas.
Produce nuevas partículas y el resonador se ejecuta cuando recibe una señal en esta entrada. El resonador tam-
bién funciona si no hay nada conectado a esta entrada. EXCITER funciona a la vez como un Low Pass Gate / VCA. Su
decay y ltrado puede ser congurado en el menú ORBITS. ¡Conecta cualquier envolvente, ya sea un AD o ADSR
o un generador trigger a esta entrada!
Desconecta todas las entradas CV y presiona los dos botones durante dos segundos. El anillo led mos-
trará un patrón colorido girando. Introduce una señal de 1V a la entrada V/OCT y presiona cualquier
botón una vez. A continuación, introduce una señal de 3V y presiona de nuevo cualquier botón. ¡Ge-
nial! Tu módulo está ahora actualizado.
Recuerda que la calibración y los parámetros editados en los menús SPACE! y ORBITS son guardados
automáticamente.
El proceso de actualización es muy sencillo. Primero, para conocer qué versión del rmware está instalada en el
módulo, presiona durante dos segundos cualquier botón (pulsa sólo un botón). Según cómo parpadeen los LED
sabrás qué versión tiene.Por ejemplo,si la parte superior del anillo LED parpadea 1 vez y la parte inferior 3 veces,
la versión instalada en tu LANIAKEA será la v1.3
Apaga tu sistema Eurorack y conecta un cable Micro USB al módulo y al ordenador (Windows o Mac). A continua-
ción enciende el rack.En el siguiente enlace se encuentra el Magerit Updater,un pequeño programa que permite
actualizar los módulos Magerit de una forma muy sencilla e intuitiva:
https://magerit.es/actualizar
7
HISTORIAL DE MEJORAS
Versión
v1.0
Fecha
15/09/22
Mejoras
Lanzamiento del rmware y del módulo.
8
ADVERTENCIA DE USO
Todos los módulos Magerit han sido examinados para garantizar su correcto funcionamiento. El módulo contiene
piezas pequeñas. Por favor, manténgalo fuera del alcance de los niños.
Se recomienda el uso de una buena fuente de alimentación y evitar fuentes de proyectos DIY que no hayan sido
sometidos a estrictas pruebas de seguridad y calidad. Una mala fuente puede provocar picos de tensión dañinos
para cualquier módulo, ya sea de Magerit o de cualquier otro fabricante. Si su fuente de alimentación presen-
ta signos de desgaste, daños o un incorrecto funcionamiento, retírela y deséchela de acuerdo a las medidas
medioambientales.
Todos los módulos deben ser colocados en el rack mediante tornillos M3. No deje a medio atornillar ningún
panel ni los desconecte o conecte a la alimentación estando ésta encendida. No tire del cable de alimentación.
Si desea limpiar los paneles frontales,utilice un paño suave. Puede estar ligeramente humedecido con agua. No
emplee ningún producto de limpieza ni alcohol. Recuerde desconectar la alimentación siempre que limpie el
módulo.
Los módulos cumplen con la normativa ROHS.
Diseñado por
David Vijuesca y José Vijuesca
2022
9
English
LANIAKEA
User manual
Thank you so much for purchasing the new Magerit METRO! In order to protect the environment, all
guides and instructions will be available online.
LANIAKEA has a width of 14HP and a depth of 25mm.
Power consumption: ~190mA +12V, 4.5mA -12V.
CV inputs from -4V to +4V
V/OCT from -2.5V to +5V
EXCITER from 0 to +7V
16 bits / 44100Hz stereo output
10

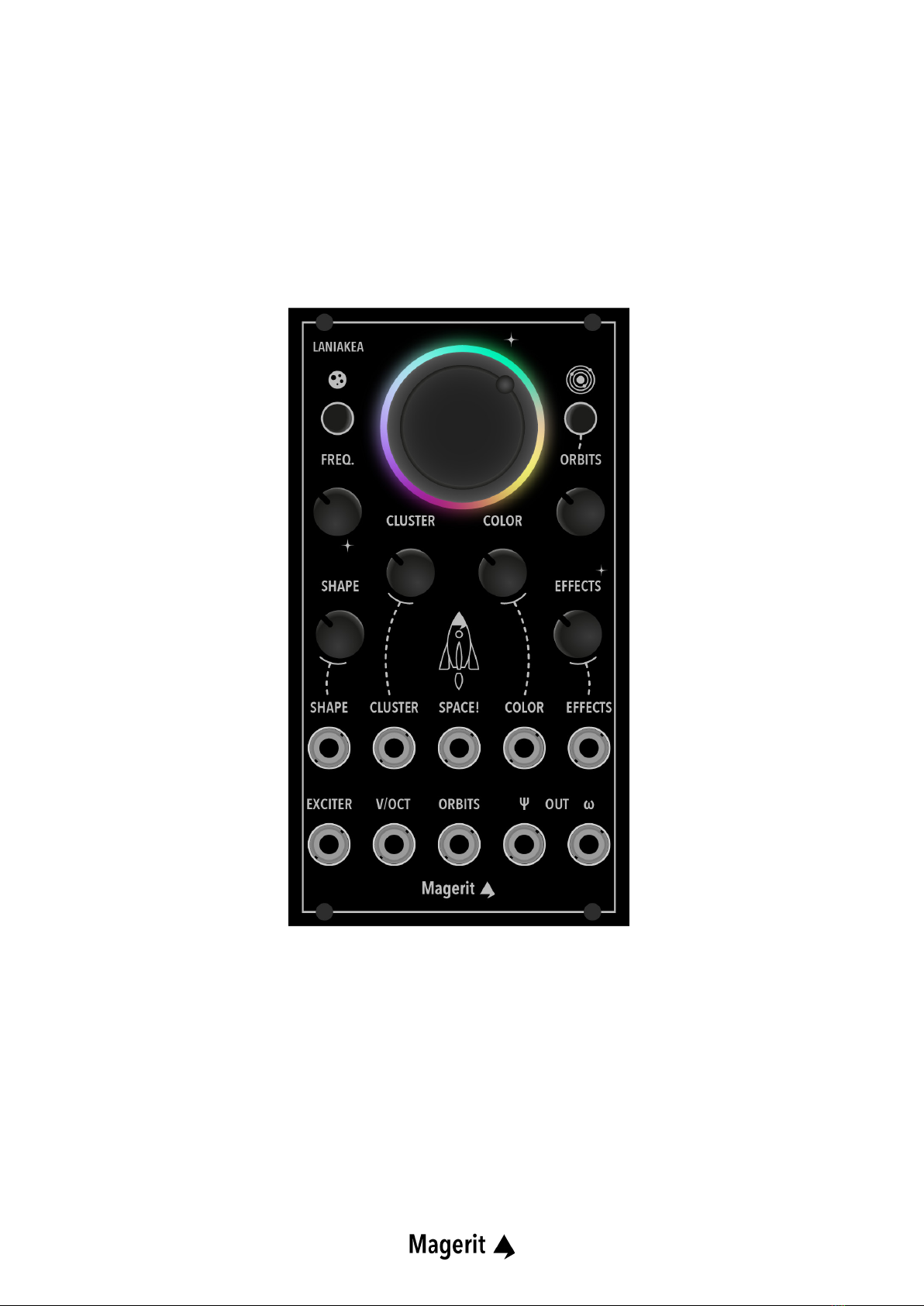

A “cosmic” oscillator
SPACE!
ORBITS button
SPACE! button
LANIAKEA, home of thousands of galaxies composed of billions of stars and planets, including the Earth.
Our neighborhood is huge. It would be great to explore it and discover every detail, right?
The LANIAKEA concept comes from the idea of exploring all possible sound textures, from simple analog
and additives oscillators to resonators and strings. Creating music from 80’s synthesizers... Or even ex-
perimental music? Harmony or absolute chaos? Of course, we have opted for a simple and intuitive, but
powerful, interface.
Connect your Magerit LANIAKEA to the Eurorack system and turn it on. A small start-up animation will
appear on the LED ring. The functionality of each button, knob and CV input of this module is explained
below:
The impressive SPACE! knob is a master controller of the module. With it, you can modify the overall texture of
the sound, from something simple to complex, from a harmonically poor sound to a harmonically rich one, from
cozy to chaotic.... Everything! In addition, it is possible to choose which parameters will be affected by SPACE!.
In the SPACE! menu you can choose which ones will be modied and how much.
Nothing.
Press this button to access the ORBITS menu. Inside you will be able to modify some extra parameters that we
have included in LANIAKEA. These parameters will be explained along with the main function of each potentio-
meter and highlighted in red. Once edited, press the button to exit the menu. The modied parameters will be
stored automatically.
The SPACE! menu allows you to modify how much the SPACE! knob will affect each parameter. To enter this menu,
press this button. When you turn any knob, the LED ring will indicate how much its respective parameter will be
modied when turning the SPACE! knob. Press the button to exit the menu. The modied parameters will be
saved automatically.
11
Potentiometers
CLUSTER
FREQ.
SHAPE
Adjusts the number of “stars”, the waves, that will sound in the system. When the potentiometer is set to 12
o’clock, a single wave will sound. By turning CLUSTER clockwise, the number of waves will increase and all will
share a harmonic relationship. This relationship, aka chords, can be chosen in the ORBITS menu. However, if you
turn the knob to the left, the number of voices will also increase, but there won’t be any harmonic relationship
between them. Complete chaos! 8 is the maximum number of waves.
Tip: if you turn CLUSTER fully CCW and COLOR CW, a white noise will sound. You can modify its resonant lter
mode (Low Pass, Band Pass and High Pass interpolated) with the SHAPE knob.
Change the chord type. We have included 16 (ordered from left to right):
Unison (+detuning), Octaves, Fifths, Sus2, Sus4, Major triad, M triad + 7m, M triad + 7m, M triad + 9, M triad +
11, M triad + 13, minor triad, m triad + 7m, m triad + 9, m triad + 11, m triad + 13.
Sets the oscillator frequency. It has a range of 7 full octaves by default. It is also possible to have a range of 12
semitones (different octaves).
Turn the knob fully CCW for selecting the full range. By turning it to the right, the FREQ. range will be 12 semito-
nes (there are 7 octavas available).
Modify the waveform, from a sine wave to a square wave, for example. LANIAKEA includes 11 different waveta-
bles: analog, organs, drones... The waves included inside the wavetables are interpolated between them.
Furthermore, a little harmonic (additive) oscillator is included. When this oscillator is selected in the ORBITS
menu, the SHAPE knob controls the oscillator waveform too. The possible shapes are like the included in the rst
wavetable (analog). CLUSTER modies the number of partials and COLOR, the nal texture, by clipping frequen-
cies from the spectrum.
SHAPE also modies the structure of the resonator: plastics, tubes, bells, strings...
Choose the the wavetable. The rst one, fully CCW, is the “analog” wavetable: sine, triangle, saw and pulse inter-
polated. While turning SHAPE you will select different wavetables (there is no interpolation between wavetables).
By turning this knob fully CW, you will choose the additive oscillator.
12
Potentiometers
ORBITS
COLOR
EFFECTS
This potentiometer shares the same name as the ORBITS menu,but actually,its function is different.All the great
system (sound) created with LANIAKEA can feed a built-in resonator. Yes! This module has a modal resonator that
will allow to simulate different bodies: plastics, tubes, bells and even strings. An innovative string system is in-
cluded in the resonator, making it possible to simulate “pizzicatos” and percussive strings. The mix between the
classic oscillator and the resonator is interpolated.
The brightness and the decay of the resonator are adjusted with COLOR and its structure (shape) with SHAPE.
Modies the decay time of the EXCITER input.
As its name suggests, COLOR modies the “color” of the system, in terms of harmonic level: a brighter or a atter
sound? By setting this knob to 12 o’clock, no change will happen. Turning it to the left applies a Low Pass Filter.
On the other hand, turning it to the right will apply a wavefolder and even an overdrive.
It also controls the brigthness and decay of the resonator (it will be explained below). COLOR also modies the
speed of the chaos between the particles of the system (CLUSTER from 12 o’clock to the left).
Edits how much the nal sound will be ltered when there is signal at the EXCITER input (from a VCA to a VCFA).
A Stereo Reverb effect is applied to the nal sound. The reverb time increases as the knob is turned clockwise. If
EFFECTS is turned fully CW, the reverb buffer will “freeze” and the sound will not fade out, like a “drone” sound.
Meanwhile, the new timbres and melodies produced with LANIAKEA will sound in the foreground along with this
background layer of textures.
Nothing.
13
CV inputs
V/OCT
EXCITER
CALIBRATION
FIRMWARE UPDATE
Once you have set the base frequency with the FREQ. knob, connect a signal to this input to play your favorite
melodies.
New particles are generated and the resonator is triggered when a signal is received at this input. (The resonator
also runs if nothing is patched to this input). EXCITER works as a Low Pass Gate / VCA. Its decay and ltering can
be congured in the ORBITS menu. Connect any envelope, like an AD or an ADSR or even a trigger generator to
this input!
Diconnect all CV inputs and press both buttons for two seconds. The led ring will display a rotating
colorful pattern.Introduce a 1V signal to the V/OCT input and press any button once.Then,introduce a
3V signal and press any button. Great! The module is now calibrated.
Remember that the calibration and the parameters of the SPACE! and ORBITS menus are stored auto-
matically.
The update process is very simple. In order to know which rmware version is running in the module, press any
button for two seconds (press only one button). Depending on how the LEDs blink you will know which version
you have. For example, if the upper part of the LED ring blinks only 1 time and the lower part blinks 3 times, the
current version of your LANIAKEA rmware is v1.3.
Turn off your Eurorack system and use a Micro USB cable to connect the module to your computer (Windows or
Mac). Then turn on the rack. In the following link you will nd the Magerit Updater, a small script that allows you
to update the Magerit modules in a very simple and intuitive way:
https://magerit.es/update/?lang=en
14
CHANGELOG
Version
v1.0.0
Date
15/09/22
Improvements
Firmware & module release.
15
USER ADVICE
All Magerit modules have been tested to ensure a proper operation. The module contains small parts. Please
keep it out of the reach of children.
It is highly recommended to use a trusted power supply and avoid DIY PSU projects which have not passed any
security evaluation. A bad designed power supply can cause harmful voltage spikes to any module, whether from
Magerit or any other manufacturer. If your power supply shows signs of wear, damage, or malfunction, please
remove it and dispose it according to environmental measures.
All modules must be placed in the rack using M3 screws. Do not leave half screwed any panel or disconnect or
connect them to the power while the PSU is on. Do not pull out the power cord.
If you want to clean the front panels, use a soft cloth. It can be slightly moistened with water. Do not use any clea-
ning agent or alcohol. Remember to always turn off the power while cleaning the modules.
Modules are ROHS compliant.
Designed by
David Vijuesca and José Vijuesca
2022
Table of contents
Languages:
Other Magerit Recording Equipment manuals
