Montage- und Betriebsanleitung
Dachventilator mit Regelung
Mounting and operating instructions
Roof fan with control unit
GRD 22
GRD 25
GRD 31
www.maico-ventilatoren.com

VENTILATOREN
DE
EN

A
B

2
GRD 22, GRD 25 und GRD 31
Inhaltsverzeichnis
1.  Lieferumfang ........................................ 2 
2.  Verwendete Warnsymbole ................... 2 
3.  Produktinformationen ........................... 2 
Produktbeschreibung ........................... 3 
4.  Technische Daten ................................ 3 
Abmessungen und Gewicht ................. 3 
Maximalwerte für Volumenströme
und statischen Druck ........................... 3

5.  Umgebungsbedingungen und
Grenzen für den Betrieb....................... 3

6.  Grundlegende Sicherheitshinweise ..... 4 
Allgemeine Sicherheitshinweise .......... 4 
Bestimmungsgemäße Verwendung ..... 4 
Vorhersehbare Fehlanwendungen ...... 4 
Sicheres und korrektes Verhalten
für den Betrieb ..................................... 4

7.  Transport und Lagerung ...................... 4 
8.  Montage vorbereiten ............................ 4 
Anforderungen Aufstellungsort ............ 4 
Montagevorbereitungen ....................... 5 
Tipps für die Installation ....................... 5 
9.  Montage ............................................... 5 
GRD-Gerät ........................................... 5 
Regelung .............................................. 6 
Elektrischer Anschluss ......................... 6 
Inbetriebnahme .................................... 7 
10.  SETUP (nur für eingewiesenes
Fachpersonal) ...................................... 7

CPs-Menü ............................................ 7 
CAs-Menü ............................................ 7 
11.  Instandhaltung ..................................... 8 
12.  Reinigung ............................................. 8 
13.  Alarme/Störungsbehebung .................. 9 
14.  Im Reparaturfall ................................. 11 
15.  Demontage......................................... 11 
16.  Entsorgung ......................................... 11 
17.  Schaltbild ............................................ 24 
1. Lieferumfang
GRD..-Dachventilator mit Regelung, Druck-
Anschlussset und Betriebsanleitung.
2. Verwendete Warnsymbole
Warnsymbole
GEFAHR
Lebensgefahr!
Eine Nichtbeachtung kann
zum Tod oder zu schweren
Körperverletzungen führen.
VORSICHT
V
erletzungsgefahr!
Eine Nichtbeachtung kann zu
leichten bis mittleren
Körperverletzungen führen.
ACHTUNG Sachschäden!
Eine Nichtbeachtung kann zu
Sachschäden führen.
Sonstige Symbole
INFO-Symbol: Mit diesem
Symbol versehene Text-
passagen geben Ihnen wichtige
Informationen und Tipps.
● Aufzählungssymbol:
Liste mit wichtigen Informatio-
nen zum jeweiligen Thema.
 Handlungssymbol:
Liste mit durchzuführenden
Tätigkeiten. Führen Sie die
angegebenen Anweisungen
der Reihe nach durch.
3. Produktinformationen
Abb. A: GRD-Gerät
1 Dach
2 Ringmutter
3 Verschlussklappe
4 Gehäuse
5 Mutter
6 Druckleitung mit Verschraubung [6.1]
7 Anschlusskasten
8 Reparaturschalter, abschließbar
9 Motor
10 Motorhalterung mit Winkel
11 Leerrohr
12 Laufrad
13 Dachverwahrung
14 Druckleitung
T Typenschild
Impressum: © MAICO Elektroapparate-Fabrik
GmbH. Deutsche Originalanleitung.
Druckfehler, Irrtümer und technische
Änderun
g
en vorbehalten.
i
●

D

3
Abb. B: Regelung
15 Alarmanzeige (rote LED)
16 ON = Betriebsanzeige (grüne LED)
17 RESET-Taste
18 Display (Anzeigefeld)
19 Netzleitung (W3)
20 SETUP-Taste
21  - Auswahltaste
22 Geschirmte Steuerleitung (W2) zum
GRD-Gerät, 6-adrig
23  - Auswahltaste
24 ENTER-Taste
Produktbeschreibung
GRD..-Geräte

Diese Dachventilatoren dienen zum geregel-
ten Entlüften von Wohnungen und Räumen,
zum Beispiel
● zur Zentralentlüftung mit wohnungsweise
veränderlichen Volumenströmen (System
Centro) oder
● zum Entlüften von Räumen und Fabrika-
tionsstätten.
GRD-Geräte sind für den Einsatz in Außen-
bereichen geschaffen (Schutzart IP X5).
GRD-Geräte werden auf einen Dachsockel
aufgebaut, siehe Zubehör für Flach-, Schräg-,
Well- oder Trapezdächer. Sie sind vertikal,
nach oben ausblasend und mit selbsttätigen
Verschlussklappen ausgestattet.
Bedient wird das GRD-Gerät mit der
beigefügten Regelung (=elektronische
Volumenstromkonstanz- und Druckkonstanz-
regelung). Hier kann der Fachinstallateur
wichtige Einstellungen vornehmen und das
Gerät an die Betriebsparameter anpassen.
GRD-Geräte lassen sich mit Reparatur-
schalter [7] direkt vor Ort vom Stromnetz
trennen, zum Beispiel zum Reinigen. Nach
dem Abnehmen des Daches [1] muss der
abschließbare Reparaturschalter [7] auf „0“
gestellt und mit einem Vorhängeschloss
gesichert werden.
Regelung

Die Regelung ist entweder als Volumen-
stromkonstanzregelung (Betriebsart CAs)
oder als Druckkonstanzregelung (Betriebsart
CPs) einsetzbar.
● CAs: Volumenstromkonstanz, 2 ver-
schiedene Volumenströme einstellbar, zum
Beispiel für Tag-/Nachtbetrieb.
● CPs: Druckkonstanz, 2 verschiedene
Drücke einstellbar, zum Beispiel für
Abluftanlagen nach DIN 18017.

Die integrierte Softstart- und Softstopp-
Automatik sorgt dafür, dass der Ventilator
„sanft“ anläuft und stoppt.
4. Technische Daten
Siehe Typenschild.
Abmessungen und Gewicht
● Für Abmessungen siehe gültigen Katalog.
● Gewicht:
– GRD 22: 27 kg
– GRD 25: 31 kg
– GRD 31: 42 kg
Maximalwerte für Volumenströme und
statischen Druck
CAs CPs
GRD 22 1400 m³h 400 Pa
GRD 25 1800 m³h 500 Pa
GRD 31 2700 m³h 500 Pa
5. Umgebungsbedingungen und
Grenzen für den Betrieb
● Zulässige Höchsttemperatur des Förder-
mediums: +50 °C
● Montage der Regelung nur in Innen-
bereichen zulässig.
D

4
6. Grundlegende
Sicherheitshinweise
Allgemeine Sicherheitshinweise
● Betriebsanleitung vor Inbetriebnahme
aufmerksam durchlesen.
● Anleitung aufbewahren.
● Montage nur durch Fachkräfte zulässig.
● Elektrischer Anschluss und Repara-
turen nur durch Elektrofachkräfte
zulässig.
● Nur Monteure und Elektrofachkräfte
einsetzen, die höhen- und trittsicher sind.
● Das Gerät darf nicht als Spielzeug
verwendet werden.
● Gerät nur an einer fest verlegten
elektrischen Installation anschließen.
– Zulässiger Leitungsquerschnitt 1,5 mm².
– Bewegliches Anschlusskabel verwenden.
– Vorrichtung zur Trennung vom Netz mit
mindestens 3 mm Kontaktöffnung je Pol
erforderlich.
– 6-adrige, geschirmte Steuerleitung
verwenden.
● Gerät nur mit auf Typenschild angegebener
Spannung und Frequenz betreiben.
● Gerät nur komplett montiert betreiben.
● Veränderungen und Umbauten am Gerät
sind nicht zulässig und entbinden MAICO
von jeglicher Gewährleistung und Haftung.
● Gerät und Rohrleitung gegen Ansaugung
von Fremdkörpern sichern.
● Nie ohne Schutzgitter bei freier Ansaugung
betreiben.
Bestimmungsgemäße Verwendung
● Für die Zentralentlüftung mit wohnungs-
weise veränderlichen Volumenströmen
(System Centro).
● Auch für die Entlüftung von Gaststätten,
Maschinenräumen, Werkstätten,
Fabrikationsstätten, Industriehallen etc.
● Zum Aufbau auf Dachsockel (für Flach-,
Schräg-, Well- oder Trapezdächer).
● Nur für die horizontale Installation. Die
Funktion der Verschlussklappen muss
gewährleistet sein.
Vorhersehbare Fehlanwendungen
Gerät auf keinen Fall einsetzen:
● In der Nähe von brennbaren Materialien,
Flüssigkeiten oder Gasen.
● In explosionsfähiger Atmosphäre.
Sicheres und korrektes Verhalten für
den Betrieb
● Verletzungsgefahr! Keine Gegenstände in
den Luftkanal oder das Gerät
hineinstecken!
● Bei Einbau mit freier Ansaugung:
Gefahr durch sich drehendes Laufrad!
Nicht zu nahe an das Gerät gehen, damit
Haare, Kleidung oder Schmuck nicht in das
Gerät hineingezogen werden können, zum
Beispiel Maico Schutzgitter SG..
verwenden.
7. Transport und Lagerung
Transport
● Beim Transport beachten, dass das GRD-
Gerät weder beschädigt noch gekippt oder
umgeworfen wird.
● GRD-Gerät nur an den beiden fest
verschraubten Ringmuttern mit geeigneten
Hebewerkzeugen anheben, z. B. mit einem
Kranhaken.
● Schwerpunkt (zentrisch) beachten !
● Die zulässige Höchstbelastbarkeit der
Hebewerkzeuge, Ketten, Seile etc. muss
für das Transportgewicht (siehe Kapitel 4)
ausreichen.
● Während des Transports nie unter
schwebende Lasten treten.
8. Montage vorbereiten
Anforderungen an den
Aufstellungsort
● Zulässige Dachlast beachten.
● GRD-Gerät nur auf einen passenden
Dachsockel schrauben, um Leckage zu
vermeiden.
● Nur Dachsockel aus aktuellem Maico-
Hauptkatalog verwenden.
D

5
Montagevorbereitungen
 Lüftungsleitungen und Dachsockel fach-
gerecht installieren.
6 Druckleitung
25 Dachsockel
26 Lüftungsleitung
Bei direktem Anschluss der Abluftleitung am
Ventilator das beigefügte Druck-Anschlussset
[27] (Art.-Nr. 0093.0151.0000) montieren.
Bei Montage des Dachventilators in
Kombination mit einem Dachsockel ist
die Montage des Druck-Anschluss-
sets nicht erforderlich.
26 Lüftungsleitung
27 Druck-Anschlussset
 In Lüftungsleitung [26] zwei Bohrungen
DN 2...2,5 mm anbringen, Kunststoffnippel
des Druck-Anschlusssets [27] verschrau-
ben und Druckluftschlauch aufstecken.
 Die Auflagefläche für das GRD-Gerät und
die Regelung muss eben sein.
 Netzleitung zum Montageort fest verlegen.
 Zwischen GRD-Gerät und Montageort der
Regelung eine 6-adrige, geschirmte
Steuerleitung (Querschnitt 0,25 bis
0,34 mm²) fest verlegen.
Tipps für die Installation
● Planungsunterlagen des Planungsbüros
berücksichtigen.
● Im Bereich zwischen Dachverwahrung [13]
und Dachsockel geeignetes Isolations-,
Schalldämmungs- und Installationsmaterial
verwenden.
● Falls erforderlich elastische Manschette
Maico ELA.. verwenden.
9. Montage
GRD-Gerät
GEFAHR
Lebensgefahr bei unzurei-
chender Befestigung des
Dachventilators !
 Befestigungspunkte am
Dachsockel müssen mit den
4 Bohrungen der Dachver-
wahrung übereinstimmen.
 Ausreichend dimensioniertes
Befestigungsmaterial bereit-
stellen (Schrauben mit 10 mm
Durchmesser, min. Festig-
keitsklasse 8.8).
VORSICHT
Schnittverletzungen durch
scharfkantige Gehäusebleche.
 Schutzhandschuhe anziehen.
 Beide Ringmuttern [2] und Dach [1]
entfernen.
 Deckel des Anschlusskastens [7]
entfernen.
 Netz- und Steuerungsleitung von unten
durch Leerrohr [11] in Anschlusskasten [7]
des GRD-Gerätes führen.
 GRD-Gerät vorsichtig auf dem Dachsockel
absetzen.
625
26
27
26
i
D

6
 Dachverwahrung [13] mit 4 Schrauben mit
dem Dachsockel fest verschrauben.
GRD-Gerät nur horizontal installieren,
damit die Klappenfunktion der
Verschlussklappen gewährleistet ist.
 Klappenfunktion der beiden Verschluss-
klappenpaare prüfen. Dazu jeweils beide
Klappenhälften bis zum Anschlag in die
Mitte bringen und loslassen. Bei korrekter
Funktion fallen die Klappen selbsttätig in
die Ausgangsstellung zurück.

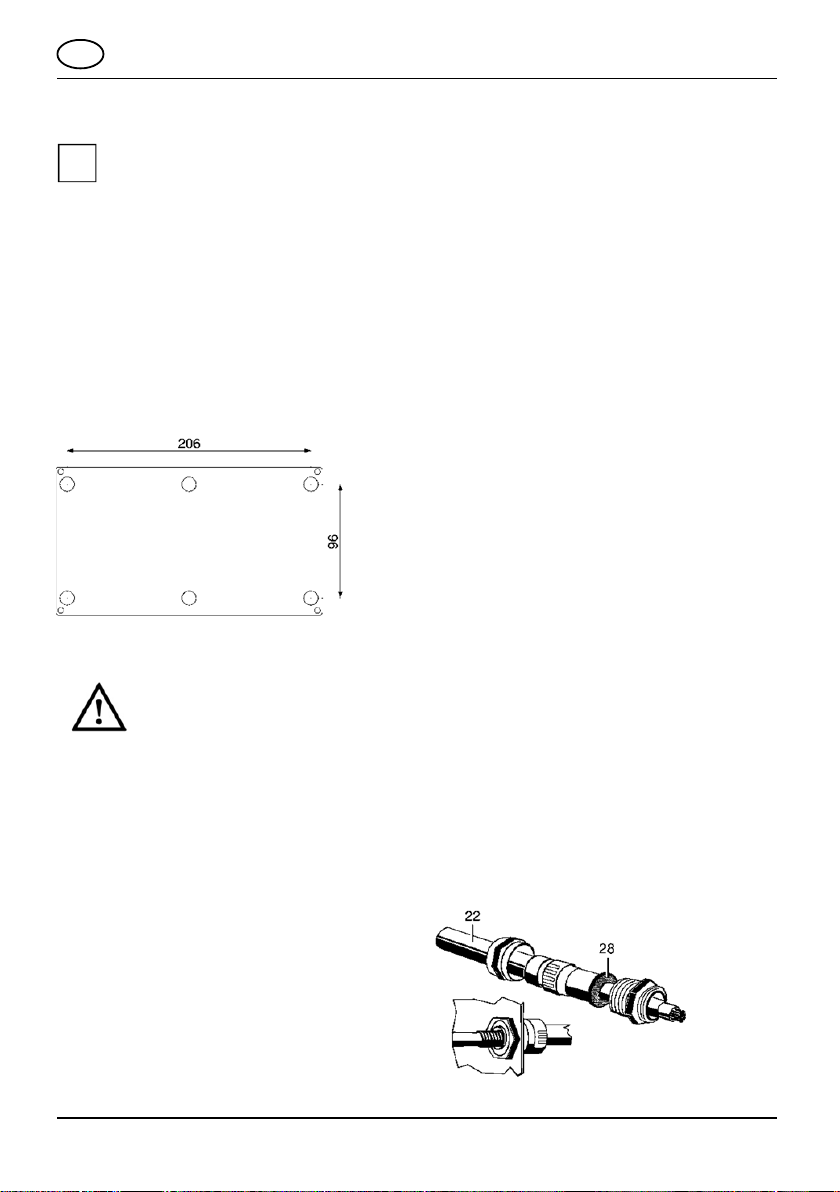

Regelung
 Gehäuse der Regelung mit geeignetem
Befestigungsmaterial am Montageort
montieren.

Elektrischer Anschluss
GEFAHR
Lebensgefahr durch
Stromschlag!
 Netzsicherung ausschalten!
 Warnschild gegen versehent-
liches Wiedereinschalten
anbringen.
ACHTUNG Kurzschlussgefahr bei
falscher Einführung der
Netzleitung in den
Anschlusskasten!
 Netzleitung ordnungsgemäß
von unten durch das Leerrohr
in den Anschlusskasten führen
und für Zugentlastung sorgen.
GRD-Gerät
 6-adrige, geschirmte Steuerleitung W2 [22]
der Regelung an der Anschlussklemme im
Anschlusskasten [7] anschließen, siehe
Schaltbild auf Seite 12.
 Schirmgeflecht der Steuerleitung W2 an
Erdungsklemme im Anschlusskasten
anschließen. Feindrahtiges Schirmgeflecht
nur mit Aderendhülse anschließen.
 Netzleitung an der Anschlussklemme im
Anschlusskasten [7] anschließen, siehe
Schaltbild auf Seite 20.
 Übereinstimmung mit den technischen
Daten kontrollieren, siehe Typenschild [T].
 Deckel des Anschlusskastens [7] aufsetzen
und verschrauben.
 Reparaturschalter [8] in Stellung „I“
schalten.
 Dach [1] aufsetzen.
ACHTUNG Gerätebeschädigung durch
Werkzeug oder Installations-
material innerhalb des
Gerätes!
 Vor dem Aufbau des Daches
[1] sicherstellen, dass sich
kein Werkzeug oder
Installationsmaterial innerhalb
des GRD-Gerätes befindet.
 Beide Ringmuttern [2] anbringen und fest
anziehen (Anzugsmoment 30 Nm).
Regelung
 Gehäuse an der gewünschten Kabeldurch-
führungen vorsichtig durchstoßen.
 Mitgelieferte Kabeldurchführungen
anbringen und Anschlussleitungen durch
die Kabeldurchführungen in das Gehäuse
führen.
 6-adrige, geschirmte Steuerleitung W2 [22]
und Netzleitung W3 [19] an den Anschluss-
klemmen im Anschlusskasten anschließen,
siehe Schaltbild auf Seite 20.
 Schirmgeflecht [28] der Steuerleitung W2
[22] gemäß Abbildung montieren.
i
D

7
Inbetriebnahme
 Sicherstellen, dass der Ventilator korrekt
angeschlossen ist und die Luft ungehindert
strömen kann.
 Lüftungsanlage mit separatem Ein/Aus-
Schalter einschalten. Im Display der
Regelung erscheint
– der aktuelle Volumenstrom in m³/h,
– der atmosphärische Luftdruck in Pa
– und die Alarmanzeige (falls aktiviert).
 Taste SETUP [20] solange drücken, bis im
Display der Text SETUP erscheint.
 Ruhigen Lauf des Ventilator-Laufrades
prüfen.
10. SETUP (nur für eingewiesenes
Fachpersonal)
 Sicherstellen, dass der Ventilator korrekt
angeschlossen ist und die Luft ungehindert
strömen kann.
 Um das SETUP-Menü zu starten,
Gehäuseabdeckung abnehmen.
 Taste SETUP [20] solange drücken, bis im
Display der Text SETUP erscheint.

Hier können Sie die Einstellwerte (siehe
Tabellen CAs-Menü und CPs-Menü)
aktivieren und ändern.
Auswahlwerte (J/N) und Eingabewerte (0...9)
lassen sich mit den Pfeiltasten  und 
verstellen. Mit ENTER wird ein Wert bestätigt
und der nächste Menüpunkt erscheint.
Mehrstellige Eingabewerten müssen nach
jeder Ziffer mit ENTER bestätigt werden.

Hinweise

● Je nach Einstellung erscheint das CAs-
Menü oder CPs-Menü
● SETUP immer komplett durchführen.
Drücken Sie gegebenenfalls so oft
ENTER, bis wieder die Betriebsanzeige
erscheint.
● Drücken von SETUP beendet direkt das
Einstellmenü. Die Betriebsanzeige
erscheint.
● Bei Alarmanzeige (LED [15] leuchtet rot)
RESET-Taste so lange drücken, bis die
LED ausschaltet.
● Nach Einschalten der Netzsicherung,
während der Initialisierungsphase, blinkt
die Alarmanzeige rot.
CPs-Menü
Anzeige- oder
Auswahlwert
Beschreibung
SPRACHE?
x
Ausgewählte Sprache
(D, GB oder F)
VENT-TYP
GRD xx
Ausgewählter Ventilator
(GRD 22, GRD 25 oder
GRD 31)
ARBEITS
MODE xxx
Betriebsart CPs auswählen.
(CAs oder CPs)
Pa K1?
xxxx
Sollwert für Druckkonstanz
einstellen, z. B. für den
Tagbetrieb (nur wenn
Schaltkontakt K1 mit +12 V
belegt).
Pa K3?
xxxx
Sollwert für Druckkonstanz
einstellen, z. B. für den
Nachtbetrieb (nur wenn
Schaltkontakt K3 mit +12 V
belegt).
ENDE
KONFIG
SETUP-Menü endet. Die
Betriebsanzeige erscheint.

Tab. 2: Menüpunkte des CPs-Menüs
CAs-Menü
Anzeige- oder
Auswahlwert
Beschreibung
SPRACHE?
x
Ausgewählte Sprache
(D, GB oder F)
VENT-TYP
GRD xx
Ausgewählter Ventilator
(GRD 22, GRD 25 oder
GRD 31)
ARBEITS
MODE xxx
Betriebsart CAs auswählen.
(CAs oder CPs)
m³h K1?
xxxx
Sollwert für Volumenstrom-
konstanz einstellen, z. B. für
den Tagbetrieb (nur wenn
Schaltkontakt K1 mit +12 V
belegt).
i
D

8
Anzeige- oder
Auswahlwert
Beschreibung
m³h K3?
xxxx
Sollwert für Volumenstrom-
konstanz einstellen, z. B. für
den Nachtbetrieb (nur wenn
Schaltkontakt K3 mit +12 V
belegt).
DRUCK
ALARM? x
Luftdruckalarm
Ein = J(a) / Aus = N(ein).
„J“: Bei Überschreitung
des Referenzdrucks leuchtet
Alarmanzeige [15] rot.
„N“: ENDE KONFIG.
SETUP-Menü endet. Die
Betriebsanzeige erscheint.
P VENT
xxx Pa
Zulässigen Druckanstieg bei
Referenzvolumenstrom
eingeben, z. B. bei
Filterverschmutzung.
INIT Pa
REF? x
„J“: Start Referenzvolumen-
strom-Eingabe.
„N“: ENDE KONFIG.
SETUP-Menü endet. Die
Betriebsanzeige erscheint.
m³h INIT
xxxx
Maximalen Referenz-
volumenstrom eingeben.
Der Referenzdruck wird
berechnet.
Pa REF
INIT.
—
xxxx m³h
xxxx Pa
Ventilator startet.
Wenn der initialisierte
Volumenstrom im Ventilator
erreicht ist, wird nach ca.
1 Minute der berechnete
statische Druck gespeichert.
Der aktuelle Druck und
Volumenstrom wird
angezeigt.
ENDE
KONFIG
SETUP-Menü endet. Die
Betriebsanzeige erscheint.

Tab. 3: Menüpunkte des CAs-Menüs
Am Ende der Parameter-Einstellung
immer die Gehäuseabdeckung aufsetzen
und verschrauben.
11. Instandhaltung
GRD-Geräte sind wartungsfrei.
12. Reinigung
GEFAHR
Lebensgefahr, Gerät steht
unter Spannung!
Gerät vom Netz trennen. Dazu
Reparaturschalter ausschalten
GEFAHR
V
erletzungsgefah
r
durch
drehendes Laufrad nach dem
Ausschalten !
 Vor dem Öffnen des
Gehäuses solange abwarten,
bis das Laufrad still steht.
VORSICHT
Schnittverletzungen durch
scharfkantige Gehäusebleche.
 Schutzhandschuhe anziehen.
 Vor dem Reinigen Dach [1] entfernen.
 GRD-Gerät mit Reparaturschalter [8]
ausschalten (Stellung „0“) und diesen mit
einem Vorhängeschloss gegen
Wiedereinschalten sichern.
 GRD-Gerät reinigen.
 Prüfen, ob die Druckleitungen [6] bzw. [14]
mit Schmutz zugesetzt sind. Verschmutzte
Schläuche reinigen. Bei starker Verschmut-
zung die Druckleitung gegen eine handels-
übliche Leitung gleicher Qualität und mit
gleichem Innendurchmesser austauschen.
Beim Austausch Druckleitung [6] mit
Verschraubung [6.1] am Gehäuse
[4] anbringen. Dabei auf die korrekte
Lage der Gummidichtung achten.
 Reparaturschalter [8] einschalten
(Stellung „I“).
 Dach aufsetzen und mit beiden Ring-
schrauben befestigen (Anzugsmoment
30 Nm).
i
D

9
13. Alarme/Störungsbehebung
● Bei jeder Störung Elektrofachkraft
hinzuziehen.
● Reparaturen sind nur durch Elektrofach-
kräfte zulässig.
GEFAHR
Lebensgefahr, Gerät steht
unter Spannung!
 Netzsicherung ausschalten
und Warnschild gegen
Wiedereinschalten anbringen.
Störung Maßnahme
Gerätestillstand Fehleranzeige an der
Regelung prüfen.
 Prüfen, ob die
Netzsicherung und
Reparaturschalter
eingeschaltet sind.
Funktionsstörung
durch falsche
Druck-Messwerte
 Prüfen, ob die Druck-
leitungen [6] bzw. [14]
verschmutzt sind.
 Verschmutzte Druck-
leitungen reinigen, diese
ggf. gegen eine
handelsübliche Leitung
gleicher Qualität und mit
gleichem
Innendurchmesser
austauschen.
 Richtigen Sitz der
Druckleitungen an
den Anschlussstutzen
sicherstellen.
Tab. 4: Störungsbehebung
Nachfolgende Alarmmeldungen werden im
Display der Regelung angezeigt.
Benutzen Sie die Pfeiltasten, um
weitere Informationen zur
Störungsbeseitigung anzuzeigen.
Alarmmeldung Maßnahme
VENT
ALARM
Funktionsstörung am
Ventilator.
 Prüfen Sie die Verdrah-
tung, die Verbindungs-
leitungen und den
Netzanschluss.
DRUCK
ALARM
Zu hoher Druck im Luftkanal.
Alarmanzeige [15] leuchtet.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem umbauen.
Pa INIT
ALARM
Volumenstrom
zu niedrig.
Alarmanzeige
[15] = Ein.
Relais R1 im
Alarm-Status
(Relais-LED
= Ein).
Aktueller Volumenstrom
kleiner als geforderter
Volumenstrom.
Leistung des Ventilators zu
gering.
 Volumenstrom ändern.
Gegendruck im Lüftungs-
system ist größer als der
vom Ventilator erzeugbare
Druck.
 Lüftungssystem
überprüfen.
 Lüftungssystem umbauen.
 Stärkeren Ventilator
einbauen.
Referenzdruck kann nicht
festgelegt werden. Motor
schaltet in Softstopmodus.
Für einen Neustart die
RESET-Taste [17] so lange
drücken, bis die Alarman-
zeige erlischt. Die Regelung
arbeitet nun wie eingestellt,
jedoch ohne Druck-Alarm.
Soll ein Druck-Alarm einge-
stellt werden, Fehlerursache
ermitteln und beseitigen (zu
hoher Systemdruck, zu
hoher Volumenstrom).
Dann den Parameter setzen.
D
i

10
Alarmmeldung Maßnahme
Pa INIT
ALARM

Volumenstrom
zu hoch.
Alarmanzeige
[15] = Ein.
Relais R1 im
Alarm-Status
(Relais-LED
= Ein).
Geforderter Volumenstrom
kann nicht erreicht werden,
da der Wert außerhalb des
Arbeitsbereichs des
Ventilators liegt.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem
umbauen.
Referenzdruck kann nicht
festgelegt werden. Motor
schaltet in Softstopmodus.
Für einen Neustart die
RESET-Taste [17] so lange
drücken, bis die
Alarmanzeige erlischt.
Die Regelung arbeitet nun
wie eingestellt, jedoch ohne
Druck-Alarm. Soll ein
Druck-Alarm eingestellt
werden, Fehlerursache
ermitteln und beseitigen
(zu hoher Systemdruck, zu
hoher Volumenstrom).
Dann den Parameter setzen.
Pa INIT
ALARM

Druck nicht
stabil.
Alarmanzeige
[15] = Ein.
Relais R1 im
Alarm-Status
(Relais-LED
= Ein).
Druck ist zu instabil.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem
umbauen.
Referenzdruck kann nicht
festgelegt werden. Motor
schaltet in Softstopmodus.
Für einen Neustart die
RESET-Taste [17] so lange
drücken, bis die
Alarmanzeige erlischt.
Die Regelung arbeitet nun
wie eingestellt, jedoch ohne
Druck-Alarm. Soll ein
Druck-Alarm eingestellt
werden, Fehlerursache
ermitteln und beseitigen
(zu hoher Systemdruck, zu
hoher Volumenstrom).
Dann den Parameter setzen.
Alarmmeldung Maßnahme
CA ALARM

Volumenstrom
zu niedrig.
Geforderter Volumenstrom
kann nicht erreicht oder
konstant gehalten werden,
da der vom Ventilator
erzeugte Gegendruck zu
hoch ist.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem
umbauen.
CA ALARM

Volumenstrom
zu hoch.
Geforderter Volumenstrom
kann nicht konstant gehalten
werden, da der Wert unter-
halb des Arbeitsbereichs
des Ventilators liegt.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem
umbauen.
CP ALARM

Druck zu hoch.
Minimaler Volumenstrom
erreicht. Gemessener Druck
ist immer noch höher als der
geforderte Druck.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem
umbauen.
 Prüfen, ob die
Druckleitungen [6] bzw.
[14] verschmutzt sind.
 Verschmutzte Druck-
leitungen reinigen, diese
ggf. gegen eine handels-
übliche Leitung gleicher
Qualität und mit gleichem
Innendurchmesser
austauschen.
 Richtigen Sitz der
Druckleitungen an den
Anschlussstutzen
sicherstellen.
D

11
Alarmmeldung Maßnahme
CP ALARM

Druck zu
niedrig.
Maximaler Volumenstrom
erreicht. Gemessener Druck
ist immer noch kleiner als
der geforderte Druck.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem
umbauen.
 Prüfen, ob die Druck-
leitungen [6] bzw. [14]
verschmutzt sind.
 Verschmutzte Druck-
leitungen reinigen, diese
ggf. gegen eine handels-
übliche Leitung gleicher
Qualität und mit gleichem
Innendurchmesser
austauschen.
 Richtigen Sitz der
Druckleitungen an
den Anschlussstutzen
sicherstellen.
DATA
ERROR
Alarmanzeige
[15] = Ein.
Relais R1 im
Alarm-Status
(Relais-LED
= Ein).
Datenfehler.
 RESET-Taste drücken,
System auf Werksein-
stellung zurücksetzen.
Besteht der Fehler
weiterhin Service-Hotline
kontaktieren.
 Volumenstrom ändern.
 Lüftungssystem
überprüfen.
 Lüftungssystem
umbauen.
Tab. 5: Störungsbehebung
14. Im Reparaturfall
GEFAHR
Lebensgefahr, Gerät steht
unter Spannung!
 GRD-Gerät vom Netz trennen.
Dazu Dach [1] entfernen.
GRD-Gerät mit Reparatur-
schalter ausschalten (Stellung
„0“) und diesen mit einem
Vorhängeschloss gegen
Wiedereinschalten sichern.
GEFAHR
V
erletzungsgefahr durch
drehendes Laufrad nach dem
Ausschalten !
 Vor dem Öffnen des
Gehäuses solange abwarten,
bis das Laufrad still steht.
VORSICHT
Schnittverletzungen durch
scharfkantige Gehäusebleche.
 Schutzhandschuhe anziehen.
15. Demontage
GEFAHR
Lebensgefahr, Gerät steht
unter Spannung!
 Netzsicherung und
Reparaturschalter
ausschalten!
Die Demontage ist nur durch
Elektrofachkräfte zulässig!
16. Entsorgung
Nicht in den Restmüll !
Das Gerät enthält teils wiederver-
wertbare Stoffe, teils Substanzen,
die nicht in den Restmüll gelangen
dürfen.
 Entsorgen Sie das Gerät nach Ablauf
seiner Lebensdauer nach den in Ihrem
Land geltenden Bestimmungen.
i
i
D

12
GRD 22, GRD 25 and GRD 31
Table of contents
1.  Scope of delivery .................................. 12 
2.  Warning symbols used .......................... 12 
3.  Product information ............................... 12 
Product description ................................ 13 
4.  Technical data ....................................... 13 
Dimensions and weight .......................... 13 
Maximum values for volumetric flows
and static pressure ................................. 13

5.  Environmental conditions and
operating limits ............................................ 13

6.  Essential safety instructions ................. 14 
General safety instructions .................... 14 
Intended use .......................................... 14 
Predictable misuses ............................... 14 
Safe and correct practices during
operation ................................................ 14

7.  Transport and storage ........................... 14 
Transport ................................................ 14 
8.  Installation preparation .......................... 14 
Requirements at installation site ............ 14 
Installation preparations ......................... 15 
Installation tips ....................................... 15 
9.  Assembly ............................................... 15 
GRD unit ................................................ 15 
Control unit ............................................. 16 
Electrical connection .............................. 16 
Start-up .................................................. 17 
10.  SETUP (only for trained specialists) ..... 17 
CPs menu .............................................. 17 
CAs menu .............................................. 17 
11.  Maintenance.......................................... 18 
12.  Cleaning ................................................ 18 
13.  Alarms/Fault rectification ....................... 19 
14.  In the case of a repair ........................... 21 
15.  Dismantling ........................................... 21 
16.  Disposal ................................................ 21 
17.  Wiring diagram . Fehler! Textmarke nicht
definiert.

1. Scope of delivery
GRD.. Roof fan with control unit, pressure
connection, kit operating instructions.
2. Warning symbols used
Warning symbols
DANGER
Danger to life
Non-observance can lead to
death or serious bodily injuries.
CAUTION
Danger of injury
Non-observance can lead to
minor or more serious bodily
injuries.
NOTICE Property damage
Non-observance can lead to
damage to property.
Other symbols
INFO symbol: Text passages
marked with this symbol contain
important information and tips.
● List symbol: Here you will find
important information about the
corresponding subject.
 Request for action symbol:
Here you are asked to take
action. Follow the instructions
given in the order stated.
3. Product information
Fig. A: GRD unit
28 Unit roof
29 Ring nut
30 Shutter
31 Housing
32 Nut
33 Pressure line with threaded connection
34 Terminal box
35 Lockable service switch
36 Motor
37 Motor mounting with bracket
38 Empty ducting
39 Impeller
40 Roof flashing
41 Pressure line
T Rating plate
Acknowledgements
© by Maico Elektroapparate-Fabrik GmbH.
This instruction is a translation of the German
original operating instructions. We are not
responsible for mistakes or printing errors and
retain the right to make technical modifications
without giving prior notice.
i
●

GB

13
Fig. B Control unit
42 Alarm indicator light, (red LED)
43 ON = Operating display (green LED)
44 RESET button
45 Display, (display field)
46 Power cable (W3)
47 SETUP button
48  - Selector button
49 Shielded control cable (W2) to the
GRD unit, 6-core
50  - Selector button
51 ENTER button
Product description
GRD.. units
These roof fans are used for the controlled
extraction of air from apartments and rooms,
for example for:
● central air extraction with volumetric flows
that differ in each apartment (Centro
System) or
● air extraction from rooms and manufac-
turing areas
GRD units are developed for use in outdoor
areas (protection class IP X5).
GRD units are mounted on a roof socket, see
accessories for flat, pitched, corrugated or
trapezoidal roofs. They have a vertical,
upward air outlet and are equipped with
airstream-operated shutters.
The GRD unit is operated with the supplied
control unit (electronic constant volumetric
flow and constant pressure control unit).
Here, the specialist installer can make
important settings and adjust the unit to the
operating parameters.
GRD units can be separated locally from
the mains using the service switch [7], for
cleaning purposes for example. After
removing the unit roof [1], the lockable
service switch [7] must be set to "0" and
secured with a padlock.
Control unit
The control unit can be operated either as a
constant volumetric flow controller (operating
mode CAs) or as a constant pressure
controller (operating mode CPs).
● CAs: Constant volumetric flow, 2 different
volumetric flows can be set, e.g. for
day/night operation.
● CPs: Constant pressure, 2 different
pressures can be set, e,g, for exhaust air
systems compliant with DIN 18017.
The integrated automatic soft start and soft
stop ensures that the fan starts up and stops
in a controlled manner.
4. Technical data
See rating plate.
Dimensions and weight
● Please refer to the valid catalogue for
dimensions.
● Weight:
– GRD 22: 27 kg
– GRD 25: 31 kg
– GRD 31: 42 kg
Maximum values for volumetric flows
and static pressure
CAs CPs
GRD 22 1400 m³h 400 Pa
GRD 25 1800 m³h 500 Pa
GRD 31 2700 m³h 500 Pa
5. Environmental conditions and
operating limits
● Maximum permitted temperature of the air
medium: + 50 °C
● The control unit is only approved for interior
installation.
GB

14
6. Essential safety instructions
General safety instructions
● Read the operating instructions through
carefully before starting up.
● Keep the instructions.
● Installation is only permitted when
carried out by trained specialists.
● Electrical connections and repairs are
only permitted when carried out by
trained specialists.
● Only use fitters and electricians who are
sure-footed and comfortable working at
height.
● The unit must not be used as a toy.
● Only connect the unit to a permanent
electrical installation.
– Permitted cable cross section: 1.5 mm².
– Use a flexible connection cable.
– Mains isolation device required with
openings of at least 3 mm at each pole.
- Use a 6-core, shielded control cable.
● The unit may only be operated using the
voltage and frequency shown on the rating
plate.
● Only operate the unit when it is completely
installed.
● Modifications and alterations to the unit are
not permitted and release MAICO from any
guarantee obligations and liability.
● Ensure that foreign bodies cannot be
sucked into the unit and duct.
● Never operate without protective grille with
free inlet.
Intended use
● For central air extraction, with volumetric
flows that differ in each apartment (Centro
System).
● Also for air extraction in restaurants,
machinery rooms, workshops,
manufacturing areas, industrial buildings,
etc.
● For installation on roof socket (for flat,
sloping, corrugated or trapezoidal roofs).
● Should only be installed in a horizontal
position. It must be ensured that the
shutters can function correctly.
Predictable misuses
The unit should not be used:
● Close to flammable materials, liquids or
gasses.
● In explosive atmospheres.
Safe and correct practices during
operation
● Danger of injury. Do not insert any objects
in the air channel or the unit.
● In the case of installation with free inlet:
danger from rotating impeller.
Do not get too close to the unit, to avoid
hair, clothing or jewellery being drawn into
the unit. Use a Maico SG protective grille,
for example.
7. Transport and storage
Transport
● Make sure that the GRD unit is not
damaged, tipped or knocked over during
transport.
● Only lift the GRD unit at the two fixed ring
nuts, using suitable lifting gear, e.g. a load
hook.
● Observe the slewing point (central).
● The permitted maximum load for lifting
gear, chains, ropes, etc. must be sufficient
for the transport weight (see Chapter 4).
● Do not stand under a suspended load
during transportation.
8. Installation preparation
Requirements at installation site
● Observe the permissible roof load.
● Only screw the GRD onto a suitable roof
socket, in order to prevent leaks.
● Use only roof sockets from the current
Maico main catalogue.
GB

15
Installation preparations
 Install the ventilation ducts and roof socket
correctly.
52 Pressure line
53 Roof socket
54 Ventilation duct
If the exhaust air duct is connected directly to
the fan unit, install the supplied pressure
connection kit [27] (Art. no. 0093.0151.0000).
If the fan is fitted in combination with a
roof socket, the pressure connection
kit does not have to be installed.
55 Ventilation duct
56 Pressure connection kit
 Drill two Ø 2...2.5 mm holes in the
ventilation duct [26]. Screw in the pressure
connection kit plastic nipple [27] and
connect the compressed air hose.
 The support surface for the GRD unit and
the control unit must be level.
 Lay a permanent power cable to the
installation location.
 Lay a permanent 6-core, shielded control
cable (diameter 0.25 to 0.34 mm²),
between the GRD unit and the control unit
installation location.
Installation tips
● Observe the planning documents drawn up
by the engineering office.
● Use appropriate insulation, sound-
deadening and installation material in the
area between the roof flashing [13] and
roof socket.
● If necessary, use Maico ELA.. flexible cuffs.
9. Assembly
GRD unit
DANGER
Danger to life caused by
inadequate mounting of the
roof fan.
 The fixing points on the roof
socket must match up with the
4 drilled holes in the roof
flashing.
 Provide mounting material of a
sufficient size (screws with
diameter of 10 mm, min.
strength class 8.8).
CAUTION
Risk of cuts from metal housing
plates with sharp edges.
 Wear protective gloves.
 Remove both ring nuts [2] and unit roof [1].
 Remove the terminal box cover [7].
 Feed the power and control cables into the
GRD terminal box [7] from below through
the empty ducting [11].
 Carefully locate the GRD unit on the roof
socket.
625
26
27
26
i
GB

16
 Securely screw the roof flashing [4] to the
roof socket with 4 screws.
Only install the GRD unit horizontally
so that operation of the shutters is
guaranteed.
 Check the shutter function of both shutter
pairs. To do this, bring both shutter halves
to the middle as far as they will go and
release them. If they are functioning
correctly, they will return to their starting
position automatically.
Control unit
 Install the control unit housing at the
installation site using suitable mounting
material.
Electrical connection
DANGER
Danger to life from electric
shock
 Switch the mains fuse off.
 Position a warning notice to
avoid the unit being
accidentally switched back on.
NOTICE Danger of short-circuits
through incorrect feeding of
the power cable into the
terminal box.
 Feed the power cable
correctly into the terminal box
from below through the empty
ducting and ensure tension
relief.
GRD unit
 Attach the 6-core, shielded control unit
control cable W2 [22] to the connection
terminal in the terminal box [7], by refe-
rence to the wiring diagram on Page 12.
 Connect the shielding braid from the
control cable W2 to the grounding terminal
in the terminal box. Use cable end sleeves
to connect the fine shielding braid.
 Connect the power cable to the connecting
terminal in the terminal box [7], by refe-
rence to the wiring diagram on Page 20.
 Check that the technical data has been
adhered to, by reference to the rating
plate [T].
 Replace the terminal box cover [7] and
screw it in place.
 Set service switch back to the position "I".
 Replace the unit roof [1].
NOTICE Damage to the unit from tools
or installation material left
inside the unit.
 Before reinstalling the unit
roof [1], make sure that no
tools or installation material
have been left inside the
GRD unit.
 Replace the ring nuts [2] and tighten them
to a torque of 30 Nm.
Control unit
 Carefully knock through the required cable
feed-in points in the housing.
 Place the supplied grommets in position
and feed the connection cables through the
grommeted cable feed-in points.
 Attach the 6-core, shielded control unit
control cable W2 [22] and power cable W3
[19] to the connection terminals in the
terminal box [7], by reference to the wiring
diagram on Page 20.
 Attach the shielding braid from the control
cable W2 [22] as shown in the picture.
i
GB
