●Installation nur durch Fachinstallateure der Lüftungstechnik.
●Elektrischer Anschluss nur durch Elektrofachkräfte.
●Gerät wird mit der Inbetriebnahme-Software konguriert und einreguliert.
Für Download www.maico-ventilatoren.com.
●Für weiterführende Informationen Inbetriebnahme- und Wartungsanleitung.
●Gerät auch per -APP oder -WebTool bedienbar Schnelleinstieg.
● Diese Anleitung vor Installationsarbeiten vollständig durchlesen und beachten.
UK
FR

Wichtige Hinweise
Für Fachinstallateure
For specialist installers
Pour installateurs
spécialisés
●Installation should only be carried out by specialist ventilation installers.
●The electrical connection should only be established by trained electricians.
● Unit is congured and adjusted using the commissioning software.
For download www.maico-ventilatoren.com.
●For more information, consult the commissioning and maintenance instructions.
●Unit can also be operated using -APP or -WebTool Quick start guide.
● Read these instructions in full before starting installation work and observe them.
Important notes
●Installation uniquement par des installateurs spécialisés en technique de ventilation.
●Le branchement électrique est exclusivement réservé à des électriciens professionnels.
●L'appareil est conguré et régulé avec le logiciel de mise en service.
Pour le téléchargement www.maico-ventilatoren.com.
●Pour d'autres informations Notice de mise en service et d'entretien.
●Appareil pouvant aussi être commandé par l'APPLI ou l'outil Web
Introduction rapide.
●Avant d'entreprendre les travaux d'installation, veuillez lire entièrement et respecter
les présentes instructions.
Remarques importantes
DE Installationsanleitung (Seite 2)
Installation instructions (page 33)
Notice d’installation (page 65)
UK
FR
WS 170 KBL ... / KBR ...
RB 170 CBL / CBR
WS 160 Flat ...
TRIO ...
170
Flat
WR 310 / WR 410
WS 320 ... / WS 470 ...
310/410
320/470
Trio

WS 160 Flat Kap./Chap. 3

WR 310/WR 410, WS 320/WS470 Kap./Chap. 3

WS 170 / RB 170 Kap./Chap. 3

Trio Kap./Chap. 3

2
DE | Lieferumfang
1 Lieferumfang
i
Prüfen Sie den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder Trans-
portschäden Händler benachrichtigen.
310/410 320/470 Lüftungsgerät, Ein-
fach-BDE (RLS 1 WR), Wandhalterung mit
2x Gummipu󰀨er, Schnelleinstieg und diese
Installationsanleitung.
170 Lüftungsgerät, Einfach-BDE
(RLS 1 WR / RB-ZF4), Wandhalterung,
Kondensatablauf-Set (Kondensatbogen mit
Reduzierstück, Kabelbinder), Schnelleinstieg
und diese Installationsanleitung.
Flat Lüftungsgerät, Einfach-BDE (RLS
1 WR), Montagehilfe-Set (Winkel, 4 Schrauben,
Buchse, Flügelmutter), Schnelleinstieg und
diese Installationsanleitung.
Trio Lüftungsgerät, Einfach-BDE
(RLS 1 WR), Schnelleinstieg und diese
Installationsanleitung.
2 Download-Anleitungen/Software
Inbetriebnahme- und Wartungsanleitung
Scannen Sie den QR-Code mit Ihrem
Smartphone/Tablet und laden Sie die Inbe-
triebnahme- und Wartungsanleitung auf Ihr
PC-System/Notebook. Alternativ können
Sie unter www.maico-ventilatoren.com den
Downloadbereich aufrufen und die Anleitung
downloaden.
Inbetriebnahmesoftware
Scannen Sie den QR-Code mit Ihrem Smart-
phone/Tablet und laden Sie die Inbetriebnah-
mesoftware auf Ihr PC-System/Notebook.
Alternativ können Sie unter www.maico-ven-
tilatoren.com den Downloadbereich aufrufen
und die Software downloaden.
Systemanforderungen:
● PC mit Internetzugri󰀨 (möglicherweise ge-
bührenpichtig). Nicht für andere Betriebs-
systeme zugelassen, wie z. B. für Mac-OS
(Mac-OS ist Marke der Apple Inc., USA).
● PC-Mindestanforderungen: Windows Vista®
SP2 inkl. Microsoft .Net Framework 4.5®,
Prozessor mit 1 GHz, 2 GB RAM, 3 GB freier
Festplattenspeicher (Windows®ist Marke der
Microsoft Corporation, USA) USB 2.0, LAN-
100 MBit/Sek.
Inhaltsverzeichnis
1 Lieferumfang............................................ 2
2 Download-Anleitungen/Software ............. 2
3 Gerätekomponenten................................ 3
4 Gerätetypen............................................. 5
5 Allgemeine Hinweise ............................... 6
6 Sicherheitshinweise..................................8
7 Anforderungen Aufstellungsort .............. 13
8 Technische Daten .................................. 13
9 Anschlüsse ............................................ 14
10 Montage................................................. 14
11 Elektrischer Anschluss........................... 19
12 Umweltgerechte Entsorgung ................. 21
13 Verdrahtungsplan Hauptplatine 320/470.. 22
14 Verdrahtungsplan Hauptplatine 170 ...... 24
15 Verdrahtungsplan Hauptplatine Flat ...... 26
16 Verdrahtungsplan Hauptplatine Trio ...... 28
17 Verdrahtungsplan externe Sensoren ..... 30
18 Verdrahtungsplan ModBus .................... 31
19 Verdrahtungsplan GLT........................... 32
Anhang: Produktdatenblätter RVU´s ...........99
Impressum: © Maico Elektroapparate-Fabrik GmbH.
Deutsche Originalanleitung. Druckfehler, Irrtümer und
technische Änderungen vorbehalten. Die in diesem
Dokument erwähnten Marken, Handelsmarken und
geschützten Warenzeichen beziehen sich auf deren
Eigentümer oder deren Produkte.

Gerätekomponenten, Abb. A...D | DE
3

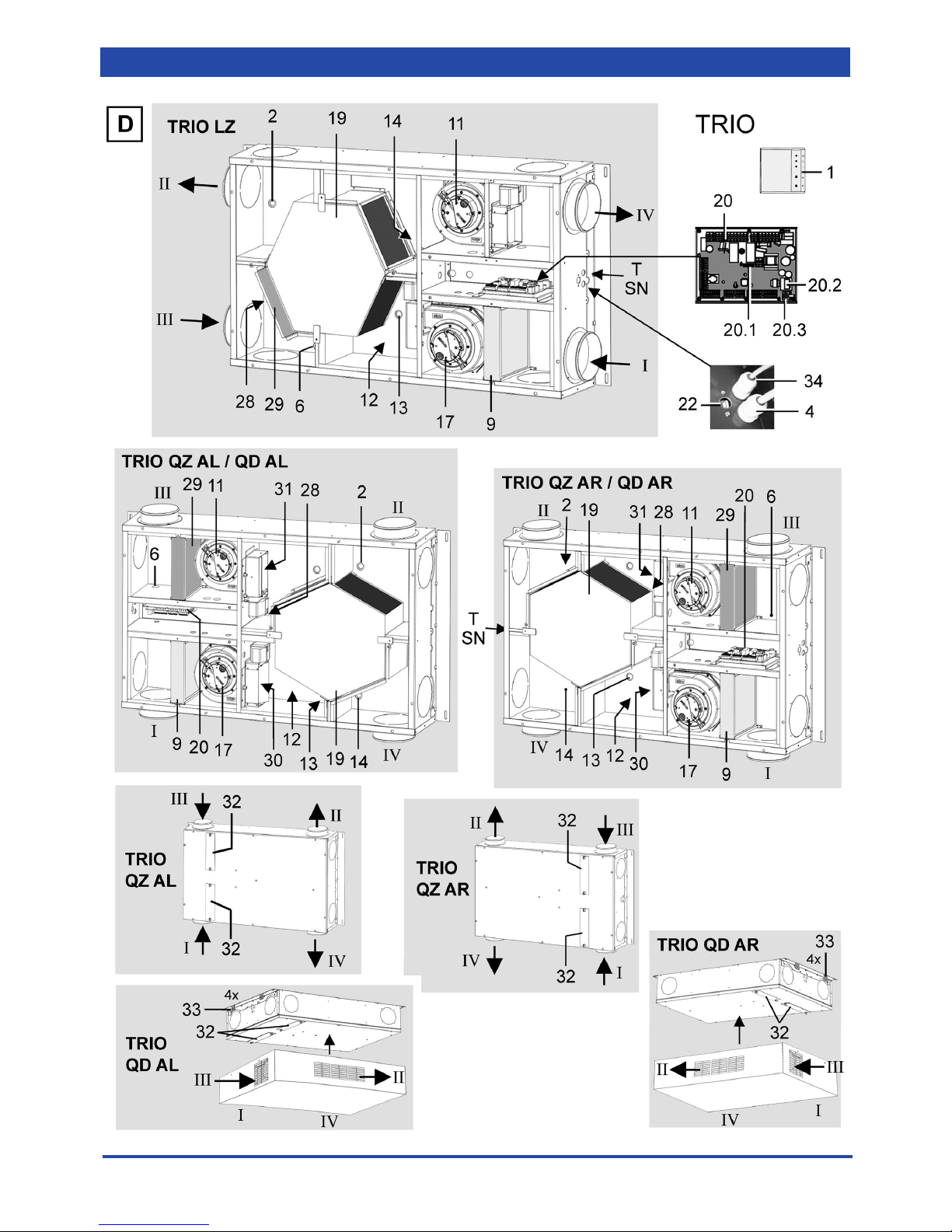

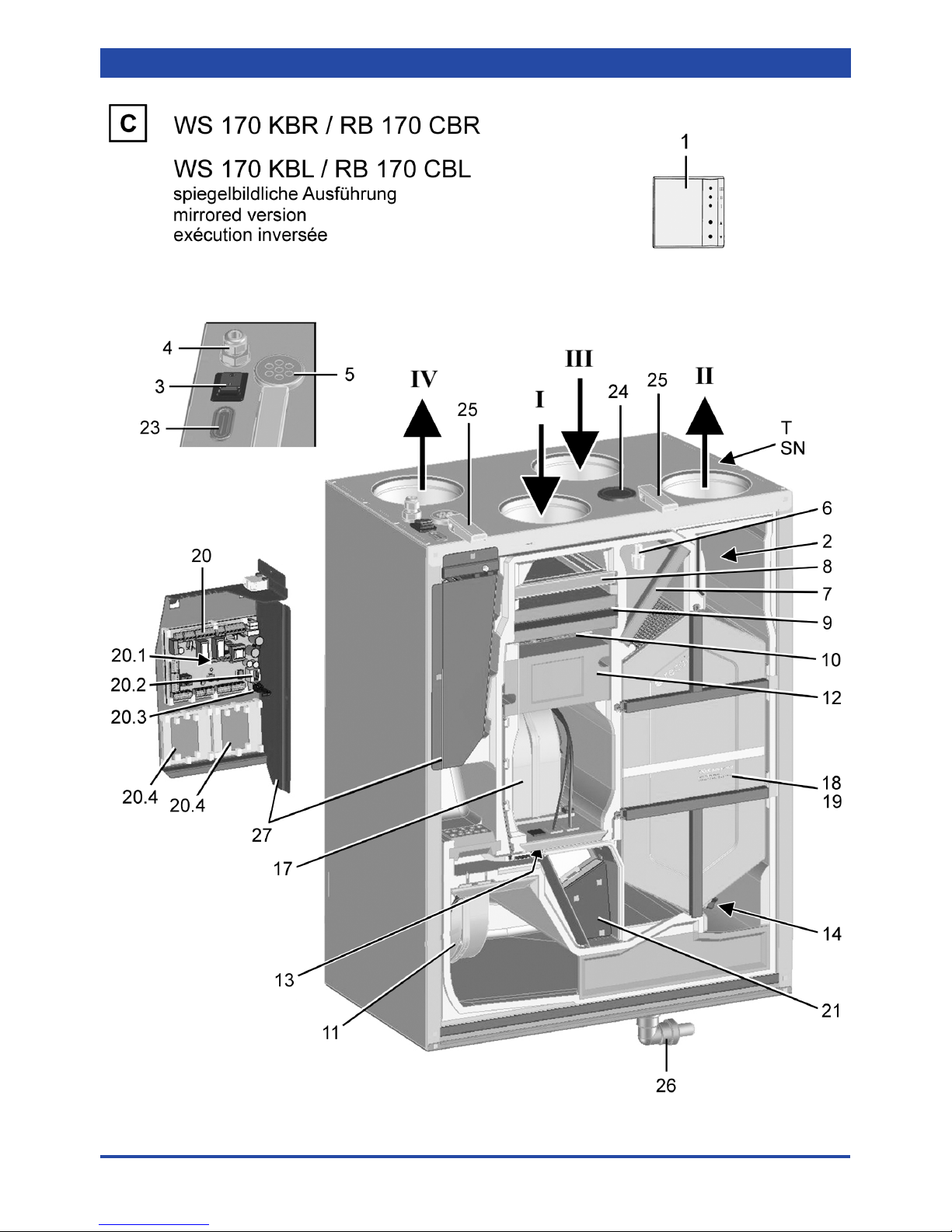

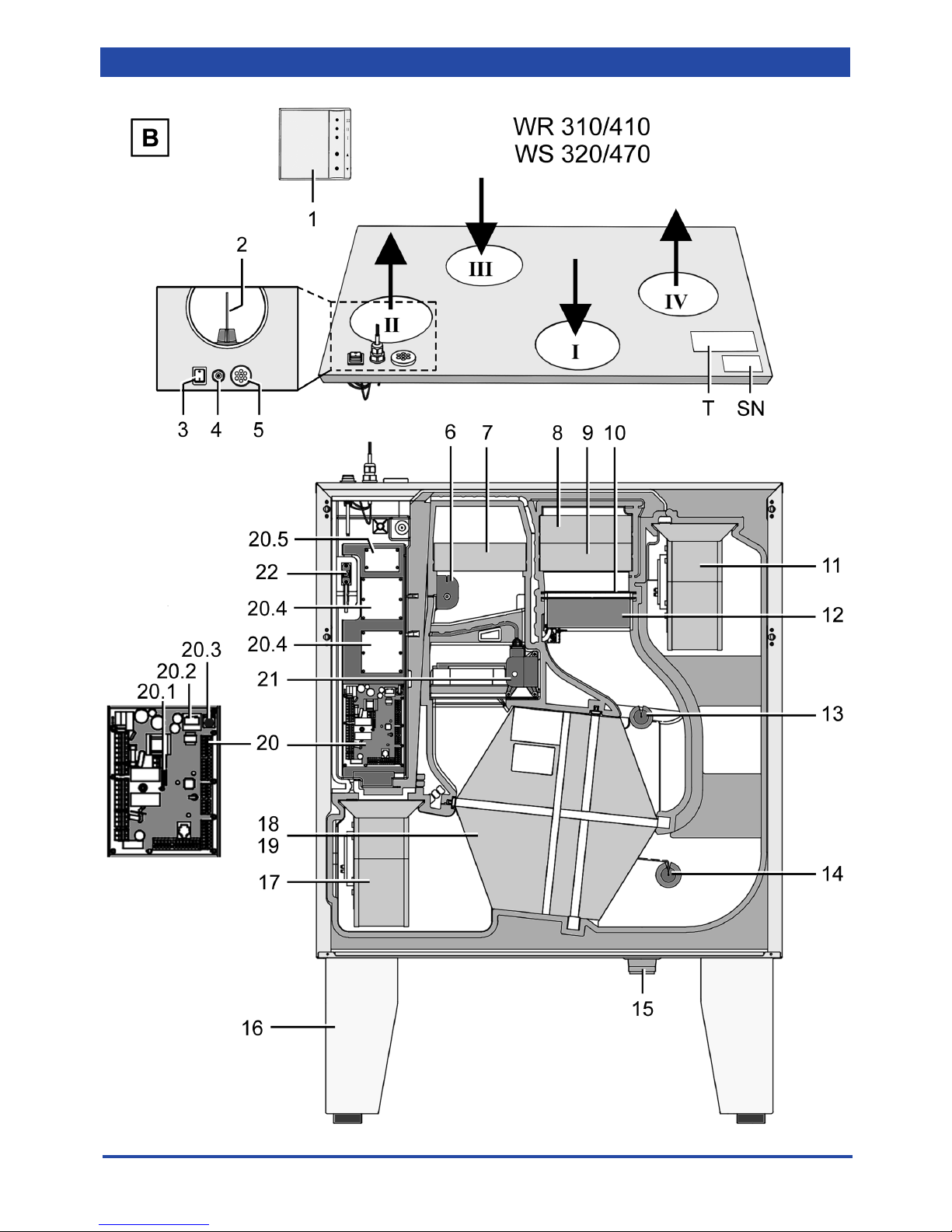

3 Gerätekomponenten, Abb. A...D
i
Ausstattungsumfang abhängig
von Gerätetype
Pos Bezeichnung Funktion 310
410
320
470
170 Flat Trio
IAußenluft Dem Lüftungsgerät zugeführte Luft 
II Zuluft Zuluft in die Wohnräume 
III Abluft Abluft aus Wohnräumen 
IV Fortluft Fortluft nach draußen 
1 Einfach-BDE
(RLS 1 WR, RB-ZF4)
Zum Einstellen der Lüftungsstufen, mit Filter-
wechsel-/Störungsanzeige  Schnelleinstieg 
2 Zuluft-
Temperaturfühler Misst die Zulufttemperatur 
3 Hauptschalter Lüftungsgerät Ein-/Aus 
4Kabeldurchführung Netzleitung    
5 Kabeldurchführung Anschlussleitungen Bedieneinheit und
Zubehör, für Außendurchmesser 3,2 … 6,5 mm 
6 Kombisensor:
Abluftfeuchte-/
Ablufttemperatur
Misst die Feuchte und Temperatur der Abluft 
7 Luftlter
Filterklasse G4 Filtert grobe Verunreinigungen aus der Abluft 
8 Luftlter
Filterklasse G4 Filtert grobe Verunreinigungen aus der Außenluft Opt. Opt. Opt. Opt.
9 Pollenlter
Filterklasse F7
Feinstaublter: Filtert feinste Verunreinigungen
(Blütenpollen etc.) aus der Außenluft 
10 Schutzgitter
PTC-Heizregister Schützt vor Verbrennungen durch Heizregister 
11 Abluft-/Fortluft-
ventilator Fördert verbrauchte Luft nach draußen 
12 PTC-Heizregister Frostschutz: Zur Vorerwärmung der Außenluft Opt. Opt. Opt. Opt.
13 Außenluft-
Temperaturfühler
Frostschutz: Misst die Lufttemperatur direkt
vor dem Wärmetauscher 
14 Fortluft-
Temperaturfühler Misst die Fortlufttemperatur 
15 Kondensatablauf
(mit Sieb) Zum Anschluss der Kondensat-Abussleitung  
16 Aufstellfüße Für den Einsatz als Standgerät Opt. Opt.
17 Außenluft-/Zuluft-
ventilator Fördert frische Luft in die Wohnräume 

4
DE | Gerätekomponenten, Abb. A...D
Pos Bezeichnung Funktion 310
410
320
470
170 Flat Trio
18 Kreuz-Gegenstrom-
Wärmetauscher
Zur Wärmeübertragung zwischen
Abluft und Zuluft 
19 Enthalpie-
wärmetauscher
Zur Wärme- und Feuchteübertragung
zwischen Abluft und Zuluft Opt. Opt. Opt.  
20 Hauptplatine „A1“
auf Elektronik-
blech/-einschub
Steuert das Lüftungsgerät 
20.1 Schnittstelle für op-
tionales KNX- oder
EnOcean-Steckmodul
Schnittstelle S01 für Kommunikation zu
Steckmodulen mit KNX-Gebäudeleittechnik
bzw. EnOcean-Funkkomponenten

20.2 Ethernet-
Schnittstelle Netzwerkanschluss 
20.3 USB-Schnittstelle PC-Anschluss (auf Platine) 
20.4 Optionale
Zusatzplatine Zusatzplatine ZP 1 oder ZP 2 
20.5 Optionale
Zusatzplatine Zusatzplatine ZP 2 
21 Bypassmodul Bypass zum Kühlen der Raumluft
in der warmen Jahreszeit Opt. Opt. Opt.
22 USB-Schnittstelle PC-Anschluss (am Gerät)    
23 Membran-
Langlochtülle USB- und Ethernet-Anschlusskabel 
24 Dichtstopfen Für Feuchtesensor 
25 Schnellspann-
verschluss Sichert die Frontabdeckung 
26 Kondensatbogen mit
Reduzierstück
Zum Anschluss des Ablaufschlauchs. Im Wär-
metauscher angefallenes Kondensat
wird hierüber abgeleitet.

27 Elektronik-
einschub
Enthält die Steuerplatine (Hauptplatine A1
Pos. 20) und optionale Zusatzplatinen.  
28 VOC-/CO2-Sensor Sensoren zur Ermittlung der Luftqualität Opt.
29 Luftlter
Filterklasse M5 Filtert Verunreinigungen aus der Abluft 
30 Verschlussklappe
Außenluftventilator
Trio QD AL und QD AR (nicht für Trio-
Zentralgeräte QZ AL und QZ AR erhältlich):
Vermeidet Luftinltration bei Stillstand
des Ventilators
Opt.
31 Verschlussklappe
Fortluftventilator
Trio QD AL und QD AR (nicht für Trio-
Zentralgeräte QZ AL und QZ AR erhältlich):
Vermeidet Luftinltration bei Stillstand
des Ventilators
Opt.

Gerätetypen | DE
5
Pos Bezeichnung Funktion 310
410
320
470
170 Flat Trio
32 Filterabdeckung Filterabdeckung mit
2 Schnellspannsschrauben 
33 Befestigungswinkel Befestigungswinkel für Haubenbefestigung
(dezentrale Lüftungsgeräte) 
34 Kabeldurchführung Anschlussleitungen Bedieneinheit und
Zubehör 
35 Zonenklappe Bedarfsgeregelte Luftzonierung der Zuluft Opt.
T Typenschild 
SN Seriennummer 
3.1 Zusatzplatinen (optional)
310/410, 320/470, 170 und Flat
Zusatzplatine ZP 1 zur Ansteuerung einer der
folgenden Komponenten:
●Sole-UP (Sole-EWT geregelt/ungeregelt)
● Nachheizung (elektrisch, hydraulisch etc.)
● Ansteuerung einer 3-Wege-Luftklappe eines
Luft-EWT
● Zonenregelung
Zusatzplatine ZP 2
● Für eine Filterüberwachung mit Di󰀨erenz-
drucksensor (statt Timer) oder
● zur Steuerung eines druckkonstanten
Betriebs (statt Volumenstromkonstanz)
i
Platinenkombinationen frei wählbar!
4 Gerätetypen
Gerätetypen 310/410 und 320/470
K PTC-Heizregister
B Bypass
ET Enthalpiewärmetauscher
Gerätetypen K B ET Artikel-Nr.
WR 310
WR 410
0095.0220
0095.0228
WS 320 B
WS 470 B 0095.0221
0095.0229
WS 320 K
WS 470 K 0095.0222
0095.0230
WS 320 KB
WS 470 KB   0095.0223
0095.0231
WS 320 ET
WS 470 ET 0095.0224
0095.0232
WS 320 BET
WS 470 BET   0095.0225
0095.0233
WS 320 KET
WS 470 KET   0095.0226
0095.0234
WS 320 KBET
WS 470 KBET 0095.0227
0095.0235

6
DE | Allgemeine Hinweise
Gerätetypen 170
K PTC-Heizregister
B Bypass
ET Enthalpiewärmetauscher
Gerätetypen K B ET Artikel-Nr.
WS 170 KBR
WS 170 KBL   0095.0087
0095.0088
WS 170 KBRET
WS 170 KBLET 0095.0114
0095.0115
RB 170 CBR
RB 170 CBL   0040.0087
0040.0088
Gerätetypen Flat
K PTC-Heizregister
B Bypass
Z Zonenklappe
ET Enthalpiewärmetauscher
Gerätetypen K B Z ET Artikel-Nr.
WS 160 Flat ET 0095.0090
WS 160 Flat KET   0095.0091
WS 160 Flat BET   0095.0092
WS 160 Flat KBET    0095.0093
WS 160 Flat KBZET     0095.0094
Gerätetypen Trio
L Längsdurchströmtes Lüftungsgerät
Q Querdurchströmtes Lüftungsgerät
Z Zentralgerät
D Dezentrales Gerät (1 Gerät/Raum)
AL Abluft links
AR Abluft rechts
Geräte-
typen Trio
zentral dezentral Artikel-Nr.
QZ AR * GVT10010005
QZ AL * GVT10010010
LZ * GVT10020005
QD AR ** GVT10020015
QD AL ** GVT10020020
* Alle Anschlussstutzen an 3 Positionen
montierbar (stirnseitig, längsseitig oder
durch den Geräteboden).
** Anschlussstutzen der Außen- und Fortluft
längsseitig an Geräteboden montierbar.
5 Allgemeine Hinweise
5.1 Qualikation Fachinstallateur
Das Lüftungsgerät darf nur von einer Fach-
kraft entsprechend dieser Anleitung installiert,
eingerichtet, nachgerüstet, in Betrieb genom-
men und gereinigt bzw.gewartet werden.
Sie sind eine Fachkraft, wenn Sie aufgrund
Ihrer fachlichen Ausbildung, Schulung oder
Erfahrung in der Lüftungstechnik
● die Installation gemäß den Planungsunter-
lagen und dieser Anleitung fachgerecht und
sicher ausführen können und
●Risiken durch fehlerhafte Installationen und
Einstellungen und die daraus resultierenden
Gefahren erkennen und vermeiden können.
Arbeiten an der Elektrik dürfen nur von einer
Elektrofachkraft vorgenommen werden. Sie
sind eine Elektrofachkraft, wenn Sie aufgrund
Ihrer fachlichen Ausbildung, Schulung und
Erfahrung
● die einschlägigen Normen und Richtlinien
kennen
● die elektrischen Anschlüsse gemäß dem
beigefügtem Verdrahtungsplan fachgerecht
und sicher ausführen können und
● Risiken und Gefährdungen durch Elektrizität
erkennen und vermeiden können.
Weisen Sie nach erfolgreicher Installation
und Inbetriebnahme die Benutzer am Lüf-
tungsgerät und den Bedieneinheiten ein.

Allgemeine Hinweise | DE
7
5.2 Verwendete Warnhinweise
Folgende Warnhinweise sind zusammen mit
den Sicherheitshinweisen zu beachten. Das
Signalwort ist für jede Sicherheitsinformation
wie folgt ausgewählt:
!GEFAHR
GEFAHR zeigt eine Gefahrensituation, die
zum Tod oder ernsten Verletzungen führen
wird, sofern sie nicht vermieden wird.
!WARNUNG
WARNUNG zeigt eine Gefahrensituation, die
zum Tod oder ernsten Verletzungen führen
könnte, sofern sie nicht vermieden wird.
!
VORSICHT
VORSICHT zeigt eine Gefahrensituation,
die zu kleineren oder geringfügigen Ver-
letzungen führen könnte, sofern sie nicht
vermieden wird.
ACHTUNG
ACHTUNG zeigt eine mögliche Situation,
die zu Sachschäden am Produkt oder seiner
Umgebung führen könnte.
5.3 Bestimmungsgemäße Verwendung
Dieses Gerät dient als Lüftungsgerät mit Wär-
merückgewinnung zur kontrollierten Lüftung
von Wohnungen, Büros oder vergleichbaren
Räumen.
Das Lüftungsgerät ist ausschließlich für den
häuslichen Gebrauch und ähnliche Zwecke
vorgesehen. Eine andere oder darüber hin-
ausgehende Benutzung gilt als nicht bestim-
mungsgemäß.
5.4 Nicht bestimmungsgemäße
Verwendung
Befolgen Sie bei der Verwendung des Lüf-
tungsgerätes stets die grundlegenden Sicher-
heitsinformationen. Das Lüftungsgerät darf
in folgenden Situationen auf keinen Fall
eingesetzt werden. Lesen Sie alle Sicher-
heitsinstruktionen.
!GEFAHR
!Entzündungs-/Brandgefahr durch
brennbare Materialien, Flüssigkeiten oder
Gase in der Nähe des Lüftungsgerätes.
In der Nähe des Lüftungsgerätes keine
brennbaren Materialien, Flüssigkeiten oder
Gase deponieren, die sich bei Hitze oder
durch Funkenbildung entzünden und in
Brand geraten können.
!Lebensgefahr bei Einsatz einer raum-
luftabhängigen Feuerstätte an einer mehr-
fach belegten Abgasanlage. Die raumluft-
abhängige Feuerstätte kann die Übertragung
von Abgasen in andere Wohneinheiten
verursachen. Es besteht Lebensgefahr, zum
Beispiel durch Kohlenmonoxide.
Lüftungsgerät auf keinen Fall einsetzen,
wenn in der Nutzungseinheit eine raumluft-
abhängige Feuerstätte an einer mehrfach
belegten Abgasanlage angeschlossen ist.
!Explosionsgefahr
Explosionsfähige Gase und Stäube können
entzündet werden und zu schweren Explosi-
onen oder Brand führen.
 Lüftungsgerät auf keinen Fall in explosi-
onsfähiger Atmosphäre einsetzen.
!
Explosionsgefahr
Explosionsfähige Sto󰀨e in Laborabsau-
gungen können entzündet werden und zu
schweren Explosionen oder Brand führen.
Aggressive Sto󰀨e können zur Beschädigung
des Lüftungsgerätes führen.
 Lüftungsgerät auf keinen Fall in Kombina-
tion mit einer Laborabsaugung einsetzen.
!WARNUNG
Gesundheitsgefahr durch Chemikalien
oder aggressive Gase/Dämpfe.
Chemikalien oder aggressive Gase/Dämpfe
können die Gesundheit gefährden, insbeson-
dere, wenn diese mit dem Lüftungsgerät in
die Räume verteilt werden.
 Lüftungsgerät auf keinen Fall zur Förde-
rung von Chemikalien oder aggressiven
Gasen/Dämpfen einsetzen.

8
DE | Sicherheitshinweise
ACHTUNG: Gerätebeschädigung
●Bei Betrieb während der Bauphase
Gerätebeschädigung durch Verschmut-
zung des Lüftungsgerätes und der
Rohrleitungen.
Während der Bauphase ist ein Betrieb
des Lüftungsgerätes unzulässig.
●Fett- und Öldämpfe von Dunstabzugs-
hauben können das Gerät und die
Lüftungsleitungen verschmutzen und
die Leistungsfähigkeit reduzieren.
 Lüftungsgerät auf keinen Fall in Kombi-
nation mit Dunstabzugshauben einsetzen,
die direkt am Abluftkanal der kontrollierten
Wohnungslüftung angeschlossen sind.
In Ablufträumen mit fetthaltiger Luft, z. B.
Küche, nur Lüftungsventile mit Fettlter
verwenden. Empfehlung: Aus energe-
tischer Sicht Dunstabzugshauben mit
Umluftbetrieb verwenden.
●Gerätebeschädigung durch Kondensa-
tanfall bei Einsatz von in Lüftungsge-
räten mit Enthalpietauscher in Räumen
bei Abluftfeuchten mit einer Luftfeuchte
> 70 % r. F.
 Lüftungsgeräte mit Enthalpietauscher
auf keinen Fall für längere Zeit bei einer
Luftfeuchte > 70 % (kurzzeitig bis ca. 80%
r. F. möglich) einsetzen (zum Beispiel
in Schwimmbädern oder zum Austrock-
nen von Neubauten). Das Lüftungsgerät
besitzt keinen Kondensatablauf und wird
durch übermäßig anfallendes Kondensat,
welches nicht abtransportiert werden kann,
beschädigt. Auch die Umgebung kann
durch Wasseraustritt Schaden nehmen.
●Korrosion von Metallteilen im Inneren
des Lüftungsgerätes durch zusätzliche
Komponenten im Abluftstrang.
 Am Abluftstrang keine temperatur-,
feuchte- oder luftmengenbeeinussenden
Komponenten einsetzen, zum Beispiel
wenn am Abluftstrang ein Trockenschrank
angeschlossen ist.
!
6 Sicherheitshinweise
Lesen und beachten Sie alle
Sicherheitsinstruktionen.
!WARNUNG
Gefahren für Personen (auch
Kinder) mit eingeschränkten
physischen, sensorischen oder
psychischen Fähigkeiten oder
mangelndem Wissen.
Lüftungsgerät nur von Per
sonen installieren, in Betrieb
nehmen, reinigen und warten
lassen, welche die Gefahren
dieser Arbeiten sicher erkennen
und vermeiden können.
!GEFAHR
Gefahr beim Transport durch
zu schwere oder herabfallen-
de Lasten.
Geltende Sicherheits- und
Unfallverhütungsvorschriften
einhalten.
Zulässige Höchstbelastbarkeit
von Hebewerkzeugen beachten.
Ein Aufenthalt unter schwe-
benden Lasten ist unzulässig.
Vorsicht beim Anheben.
Transportgewicht (bis zu 73 kg)
und Schwerpunkt des Lüftungs-
gerätes (mittig) beachten.

Sicherheitshinweise | DE
9
Abmessungen (BxHxT in mm):
310/410 320/470 841x857x598
170 595x820x435
Flat (LxBxH in mm)
1260x582x230
Trio LZ, QZ AL, QZ AR:
600x210x1000
QD AL, QD AR: 650x220x1100
Gerät auf Transportschäden
prüfen. Ein beschädigtes Gerät
nicht in Betrieb nehmen.
 Verpackungsmaterial außer
Reichweite von Kindern aufbe-
wahren.
!WARNUNG
Gefahr bei Betrieb mit nicht
komplett montiertem Lüf-
tungsgerät (o󰀨enes Gerät/
ohne Rohranschlüsse).
Laufende Ventilatoren sind
berührbar. An elektrischen
Komponenten besteht Strom-
schlaggefahr. Bei Geräten mit
PTC-Heizregister besteht Ver-
brennungsgefahr.
Lüftungsgerät nur mit sämt-
lichen angebauten Rohran-
schlüssen und komplett mon-
tiert betreiben.
Schalldämpfer reduzieren
die Lärmemissionen erheblich.
Die Sicherheitshinweise der
Installationsanleitung sind zu
beachten.
!WARNUNG
Verletzungsgefahr durch Her-
abfallendes Gerät bei falscher
Montage.
 Wand- und Deckenmontage
nur an Wänden/Decken mit
ausreichender Tragkraft (Mas-
sivwand mit min. 200 kg/m³)
und mit ausreichend dimensio-
niertem Befestigungsmaterial
vornehmen. Das Befestigungs-
material ist bauseitig bereitzu-
stellen.
!GEFAHR
Gefahren bei nachträglichen,
das Lüftungssystem beein-
ussenden An- oder Umbauten.
Nachträgliche An- oder Umbau-
ten (Dunstabzugshaube, raum-
luftabhängige Feuerstätte etc.)
können zu Gesundheitsgefah-
ren führen und einen nicht zu-
lässigen Betrieb verursachen.
Nachträgliche An- oder Um-
bauten sind nur dann zulässig,
wenn die Systemverträglichkeit
von einem Planungsbüro er-
mittelt/sichergestellt wird. Bei
Einsatz einer Abluft-Dunstab-
zugshaube oder raumluftabhän-
gigen Feuerstätte muss diese
vom Bezirksschornsteinfeger
abgenommen werden.

10
DE | Sicherheitshinweise
!VORSICHT
Nicht bestimmungsgemäßer
Betrieb bei falschem Einbau.
Ein nicht ordnungsgemäß ein-
gebautes Lüftungsgerät kann
einen nicht bestimmungsgemä-
ßen Betrieb verursachen.
 Lüftungsgerät nur gemäß
den Planungsunterlagen des
Planungsbüros installieren.
Insbesondere die Ausführun-
gen zur Dämmung von Lüf-
tungskanälen und Schalldäm-
mung beachten. Empfehlung:
Rohrschalldämpfer zur schal-
lentkoppelten Montage des
Lüftungsgeräts verwenden.
!
VORSICHT
Gefahr bei Einsatz von nicht
zugelassenen Zubehörkom-
ponenten.
Das Lüftungsgerät ist mit
Original-Zubehörkomponenten
getestet und zugelassen.
Ein Nachrüsten (Bypass,
PTC-Heizregister, Wärmetau-
scher etc.) ist nur mit Original-
Komponenten zulässig.
Platzbedarf für Zusatzkom-
ponenten (Rohrschalldämpfer,
Nachheizung etc.) beachten.
Andere Veränderungen und
Umbauten am Gerät sind nicht
zulässig und entbinden den
Hersteller von jeglicher Gewähr-
leistung und Haftung.
!GEFAHR
Gesundheitsgefahr durch
fehlende Luftlter.
Bei fehlenden Luftltern ver-
schmutzt das Lüftungsgerät
und die Rohrleitungen. Unge-
lterte Sto󰀨e können in die
Räume gelangen.
 Lüftungsgerät niemals ohne
Luftlter betreiben.
 Nur Original-Luftlter ver-
wenden.
 Nach längerem Stillstand
des Lüftungsgerätes die Luft-
lter unbedingt erneuern.
!
VORSICHT
Gesundheitsgefahr bei nicht
ordnungsgemäß gereinig-
tem/gewartetem Lüftungs-
gerät.
Ein hygienisch einwandfreier
Betrieb ist nicht sichergestellt.
Lüftungsgerät spätestens
alle 2 Jahre reinigen/warten,
siehe Inbetriebnahme- und
Wartungsanleitung.

Sicherheitshinweise | DE
11
!GEFAHR
Gefahr durch Stromschlag.
Vor dem Abnehmen der
Frontabdeckung und vor Elek-
troinstallationen alle Versor-
gungsstromkreise abschalten,
Netzsicherung ausschalten und
gegen Wiedereinschalten si-
chern. Ein Warnschild sichtbar
anbringen.
Bei der Elektroinstallation die
geltenden Vorschriften beach-
ten, in Deutschland insbeson-
dere VDE 0100 mit den ent-
sprechenden Teilen.
 Eine Vorrichtung zur Tren-
nung vom Netz mit mindestens
3 mm Kontaktö󰀨nung je Pol ist
vorgeschrieben.
!
VORSICHT
Verletzungsgefahr durch
laufende Ventilatoren beim
Abnehmen der Frontab-
deckung.
Vor dem Abnehmen der
Frontabdeckung abwarten, bis
die Ventilatoren still stehen.
!VORSICHT
Verbrennungsgefahr durch
heiße Gehäuseteile bei Ge-
räten mit PTC-Heizregister
beim Abnehmen der Front-
abdeckung.
Nach dem Abnehmen der
Frontabdeckung nicht auf das
Heizregister fassen. Erst ab-
warten, bis Heizregister und
Gehäuseteile abgekühlt sind.
!GEFAHR
Lebensgefahr bei Betrieb mit
raumluftabhängigen Feuer-
stätten.
Bei Betrieb mit raumluftabhängi-
gen Feuerstätten für ausreichen-
de Zuluftnachströmung sorgen.
Maximal zulässige Druckdi󰀨e-
renz pro Wohneinheit beachten.
Die Ausführung bedarf grund-
sätzlich der Zustimmung des
Bezirksschornsteinfegers.
Lüftungsgeräte dürfen in
Räumen, Wohnungen oder
Nutzungseinheiten vergleichba-
rer Größe, in denen raumluftab-
hängige Feuerstätten aufgestellt
sind, nur installiert werden:
●wenn ein gleichzeitiger Be-
trieb von raumluftabhängigen
Feuerstätten für üssige oder

12
DE | Sicherheitshinweise
gasförmige Brennsto󰀨e und
der luftabsaugenden Anlage
durch Sicherheitseinrichtungen
verhindert wird oder
●die Abgasabführung der raum-
luftabhängigen Feuerstätte
durch besondere Sicherheitsein-
richtungen überwacht wird. Bei
raumluftabhängigen Feuerstät-
ten für üssige oder gasförmige
Brennsto󰀨e muss im Auslösefall
der Sicherheitseinrichtung die
Feuerstätte oder die Lüftungs-
anlage abgeschaltet werden.
Bei raumluftabhängigen Feu-
erstätten für feste Brennsto󰀨e
muss im Auslösefall der Sicher-
heitseinrichtung die Lüftungsan-
lage abgeschaltet werden.
Für den bestimmungsgemäßen
Betrieb der mit den zentralen
Lüftungsgeräten mit Wärme-
rückgewinnung errichteten Lüf-
tungsanlagen müssen eventuell
vorhandene Verbrennungsluftlei-
tungen sowie Abgasanlagen von
raumuftabhängigen Feuerstät-
ten absperrbar sein.
Bei Abgasanlagen von Feuer-
stätten für feste Brennsto󰀨e darf
die Absperrvorrichtung nur von
Hand bedient werden können.
Die Stellung der Absperrvorrich-
tung muss an der Einstellung
des Bedienungsgri󰀨es erkenn-
bar sein. Dies gilt als erfüllt,
wenn eine Absperrvorrichtung
gegen Ruß (Rußabsperrer)
verwendet wird.
Lüftungsgeräte dürfen nicht
installiert werden, wenn in der
Nutzungseinheit raumluftabhän-
gige Feuerstätten an mehrfach
belegte Abgasanlagen ange-
schlossen sind.
Erläuterungen zu Sicherheits-
einrichtungen
Die Prüfung der Sicherheitsein-
richtung auf elektronische und
funktionale Sicherheit erfolgt
anhand der Schutzziele in
DVGWVP 121. Eine Produkt-
norm auf dieser Basis ist als
E DIN 18841:2005-12 erschie-
nen.
Brandschutzanforderungen
Hinsichtlich der brandschutz-
technischen Installationsvor-
schriften für die Errichtung der
Lüftungsanlage sind die landes-
rechtlichen Regelungen, insbe-
sondere die bauaufsichtliche
Richtlinie über die brandschutz-
technischen Anforderungen an
Lüftungsanlagen in der jeweils
geltenden Fassung zu beach-
ten.

Anforderungen Aufstellungsort | DE
13
7 Anforderungen Aufstellungsort
310/410 320/470 170
Flat Trio
● Umgebungstemperatur + 10 °C bis + 40 °C.
●Arbeitsraum vor dem Gerät min. 70 cm.
●Platzbedarf für Zusatzkomponenten beachten.
310/410 320/470 170
● Freiraum für Kondensatabuss einplanen.
●Für Kondensatablauf Siphon mit min. 2 %
Gefälle und o󰀨enen Tropftrichter anbringen.
● Für Wandmontage eine ebene und harte
Wandäche erforderlich (vermeidet Vibra-
tionsgeräusche).
Trio
● Für Decken-/Wandmontage eine ebene
und harte Decke/Wandäche erforderlich
(vermeidet Vibrationsgeräusche).
● Lüftungsgerät an den stirnseitig angebrach-
ten Montagehalterungen mit ausreichend
dimensioniertem Befestigungsmaterial fest
mit der Decke/Wand verschrauben. Befesti-
gungsmaterial ist bauseitig bereitzustellen.
8 Technische Daten
Abmessungen (BxHxT) 310/410, 320/470
841 x 857 x 598 mm
170
595 x 820 x 435 mm
Trio LZ, QZ AL
und QZ AR:
600 x 210 x 1000 mm
Trio QD AL, QD AR:
650 x 220 x 1100 mm
Flat (LxBxH)
1260 x 582 x 230 mm
Luftanschlüsse 310/410 DN 160 mm
320/470 DN 160 mm
170 DN 125
Flat DN 125/160
Trio DN 125
Außenluftlter F7
Abluftlter 310/410 G4
320/470 G4
170 G4
Flat G4
Trio M5
Kondensatablauf 310/410 320/470
1½“
170
Steckmu󰀨e 3/4“-Schlauch
Schutzklasse 1
Schutzart 310/410 320/470
Trio
IP 40
170 Flat
IP 00
Außenlufttemperatur - 20 °C bis + 50 °C
Max. zulässige Feuchte
im Aufstellraum (20 °C)
70 %
Bemessungsspannung 230 V AC
Netzfrequenz 50 Hz / 60 Hz
Leistungsaufnahme
(Gerät) bei 100 Pa
Gegendruck pro Strang
310/410
34 ... 220 W
320/470 K/B/KB:
34 ... 220 W
320/470 ET/BET/KET/
KBET: 33 ... 215 W
170
16 ... 75 W
Flat
16 ... 74 W
Trio
18 ... 65 W
Gewicht 310/410
max. 65 kg
320/470
max. 73 kg
170
47 kg
Flat
28 kg
Trio
LZ, QZ AL, QZ AR: 38 kg
Trio
QD AL, QD AR: 50 kg

14
DE | Anschlüsse
9 Anschlüsse
Einfach-BDE [1] im Solobetrieb (= Standard-
einstellung), ohne Komfort-BDE (Touch-
screen-BDE RLS T1 WS). Es sind bis zu
4 weitere Einfach-BDE´s parallel anschließbar
 Verdrahtungspläne, Kapitel 13 bis 16.
Touchscreen-BDE RLS T1 WS (optional)
mit bis zu 5 Einfach-BDE´s als Neben-BDE´s
kombinierbar  Verdrahtungsplan, Kap. 13-16.
310/410 320/470 Flat Trio mit
Multifunktionskontakt – Potentialfreier
Schaltkontakt zum Anschluss einer der
folgenden Komponenten: Alarmanzeige,
Filterwechselanzeige, Betriebsanzeige,
Nachheizung, PTC-Heizregister, Außen-
klappe, Sole-EWT (ungeregelte Pumpe)
 Verdrahtungsplan, Kapitel 13 bis 16.
ModBus (optional): Nur wenn kein Komfort-
BDE (Touchscreen-BDE RLS T1 WS) ange-
schlossen und die Parametrierung mit der
Inbetriebnahmesoftware erfolgt ist. Mit bis
zu 5 Einfach-BDE´s als Neben-BDE´s kombi-
nierbar  Verdrahtungsplan, Kapitel 18.
Externe Sensoren (optional)
 Verdrahtungsplan, Kapitel 17
●Feuchtesensor
●CO2-Sensor oder
●VOC-Sensor
i
Externe Sensoren benötigen einen 0-10 V-
Ausgang und eine lineare Kennlinie.
Der Anschluss von Sensor 1 und 2 erfolgt am
Klemmenblock X12/Sensoren bei 24 VDC
(= Standardinstallation).
Wird kein Einfach-BDE angeschlossen, können
die Anschlüsse am Klemmenblock X13/RLS für
2 weitere Sensoren (Sensor 3 und 4, je 12 VDC)
genutzt werden. Für eine 24 VDC-Spannungs-
versorgung der Sensoren 3 und 4 kann die
Spannung an den Klemmen der Sensoren 1
und 2 abgegri󰀨en werden (Doppelbelegung).
EnOcean-Steckmodul E-SM oder
KNX-Steckmodul K-SM (optional)
Für empfohlene Komponenten Internet.
10 Montage
10.1 Sicherheitshinweise
●Unfallverhütungsvorschriften
beachten. Gerät generell mit
2 Personen installieren.
●Verletzungsgefahr bei Arbeiten
in der Höhe. Geeignete, zerti-
zierte Aufstiegshilfen (Leitern)
benutzen.
●Verletzungsgefahr bei herab-
fallendem Lüftungsgerät oder
herabfallender Haube (Trio
QD AR und QD AL): Auf eine
einwandfreie Befestigung des
Lüftungsgerätes und der Haube
(Trio) achten. Lüftungsgerät nur
an einer Decke/Wand mit
ausreichender Tragkraft
(min. 200 kg/m³) montieren.
10.2 Abdeckungen abnehmen/anbringen
310/410 320/470
Abdeckungen abnehmen
1. Frontblech an den beiden oberen Ecken
nach vorne kippen (Magnete [M]) und
nach oben abnehmen.
2. Die 4 Schrauben der Frontabdeckung lösen
(Bajonettverschluss) und Frontabdeckung
abnehmen. Aufkleberhinweise beachten.

Montage | DE
15
Abdeckungen anbringen
1. Frontabdeckung in die untere Gehäuse-
schiene einsetzen, schließen und mit
den 4 Schrauben (Bajonettverschluss)
befestigen.
2. Frontblech in die beiden Laschen [L] ein-
hängen und schließen (Magnete [M]).
170
Frontabdeckung abnehmen/anbringen
1. Die beiden Schnellspannverschlüsse
lösen und die Frontabdeckung entfernen.
2. Zum Verschließen die Frontabdeckung
einhängen und mit den beiden Schnell-
spannverschlüssen befestigen.
Flat
Frontabdeckung abnehmen/anbringen
!
WARNUNG Kapitel 10.1
1. Frontabdeckung-Montagehilfe [M] befesti-
gen ( Abb.) und Sicherungsschraube [S]
gegenüberliegend anbringen.
2. Die 8 Schrauben der Frontabdeckung
entfernen.
3. Sicherungsschraube [S] herausdrehen und
die Frontabdeckung abnehmen.
4. Zum Anbringen der Frontabdeckung um-
gekehrt vorgehen. Darauf achten, dass die
Abdeckung richtig sitzt und keine Fehlluft
angesaugt werden kann.
Trio
Frontabdeckung abnehmen/anbringen
!WARNUNG Kapitel 10.1
1. Bei dezentralen Geräten die Haube entfer-
nen (4 Schrauben, ohne Abb.).
2. Die 14 Schrauben der Frontabdeckung ent-
fernen und die Frontabdeckung abnehmen.
3. Zum Anbringen der Frontabdeckung um-
gekehrt vorgehen. Darauf achten, dass die
Abdeckung richtig sitzt und keine Fehlluft
angesaugt werden kann.
10.3 Wandhalterung anbringen
310/410 320/470 170
ACHTUNG
Lüftungsgerät nur an einer Wand mit ausrei-
chender Tragkraft (min. 200 kg/m³) montieren.
i
Vor der Wandmontage alle bauseitigen
Arbeiten abschließen – Lüftungsgerät
lässt sich nach dem Anschluss der
Rohrleitungen nicht mehr bewegen.
i
Mitgelieferte Wandhalterung und beide
Gummipu󰀨er verwenden. Die Gummi-
pu󰀨er sind bei 170 bereits montiert.
i
Ausreichend Arbeitsraum für Be-
dienungs- und Wartungsarbeiten
vorsehen. Vor dem Gerät min. 70 cm
freihalten.

16
DE | Montage
ACHTUNG
Funktionsbeeinträchtigung durch Kon-
densat: Das Lüftungsgerät muss waagerecht
montiert sein, damit das Kondensat einwand-
frei abläuft.
1. Schiene [S2] mit geeignetem Befesti-
gungsmaterial an die Wand montieren.
Schiene [S1] ist bereits vormontiert. Ge-
eignetes Befestigungsmaterial ist bausei-
tig bereitzustellen. Auf eine waagerechte
Ausrichtung achten.
2. 310/410 320/470 : Die beiden Gummi-
pu󰀨er [G] als Abstandshalter an die unte-
ren Ecken der Geräterückseite kleben.
3. Lüftungsgerät in Schiene [S2] einhängen.
Halteblech und Schiene müssen sich
komplett überdecken, das Gerät muss
mit beiden Gummipu󰀨ern an der Wand
anliegen.
10.4 Flat-Gerät an der Decke oder Wand
befestigen
Flat
!WARNUNG Kapitel 10.1
i
Vor der Montage alle bauseitigen
Arbeiten abschließen – Lüftungsgerät
lässt sich nach dem Anschluss der
Rohrleitungen nicht mehr bewegen.
i
Auf ausreichenden Platz für die Anbau-
komponenten achten.
i
Ausreichend Arbeitsraum für Bedie-
nungs- und Wartungsarbeiten vorsehen.
Vor dem Gerät min. 70 cm freihalten.
1. Lüftungsgerät mit geeignetem Befesti-
gungsmaterial [A], [B] oder [C] (je 4 Stück)
fest mit der Decke/Wand verschrauben.
Befestigungsmaterial ist bauseitig bereit-
zustellen.Gewicht von 28 kg beachten.
A Gewindestangen
1. Gewindestangen an der Decke befestigen.
2. Lüftungsgerät einhängen und gegen Her-
abfallen sichern.
B Deckenbefestigungswinkel mit
Dämpfungselement
1. Die 4 Befestigungswinkel seitlich an den
Gehäuseblechen des Lüftungsgerätes
( Abb.) anbringen.
2. Lüftungsgerät mit geeignetem Befesti-
gungsmaterial fest mit der Decke ver-
schrauben.
C Universalbefestigungswinkel
1. Die 4 Befestigungswinkel seitlich an den
Gehäuseblechen des Lüftungsgerätes
( Abb.) anbringen.
2. Lüftungsgerät mit geeignetem Befesti-
gungsmaterial fest mit der Decke/Wand
verschrauben.
10.5 Trio-Gerät an der Decke oder Wand
befestigen
Trio
!
WARNUNG Kapitel 10.1
i
Vor der Montage alle bauseitigen
Arbeiten abschließen – Lüftungsgerät
lässt sich nach dem Anschluss der
Rohrleitungen nicht mehr bewegen.
i
Ausreichend Arbeitsraum für Bedie-
nungs- und Wartungsarbeiten vorsehen.
Vor dem Gerät min. 70 cm freihalten.
