Maico WS 320 Guide

www.maico-ventilatoren.com
●Inbetriebnahme und Wartung nur durch Fachinstallateure der Lüftungstechnik.
●Elektrischer Anschluss nur durch Elektrofachkräfte.
●Gerät wird mit der Inbetriebnahmesoftware konguriert und einreguliert.
Für Download www.maico-ventilatoren.com.
●Für Informationen zum Aufstellen des Lüftungsgerätes Installationsanleitung.
●Gerät auch per -APP oder -WebTool bedienbar Schnelleinstieg.
●Anleitung vor Inbetriebnahme-/Wartungsarbeiten vollständig durchlesen/beachten.
●Unit may only be commissioned and maintained by trained specialists in
ventilation technology.
●Electrical connection is only permitted by trained electricians.
● Unit is congured and calibrated using commissioning software.
For download www.maico-ventilatoren.com.
●For information about installing the ventilation unit installation instructions.
●Unit can be operated using app or web tool Quick start guide.
●Read instructions in full and note them before undertaking commissioning/
maintenance work.
●La mise en service et l’entretien sont exclusivement réservés aux installateurs
spécialisés en technique de ventilation.
●Le branchement électrique est exclusivement réservé à des électriciens qualiés.
● L’appareil est conguré et réglé avec le logiciel de mise en service.
Pour le téléchargement www.maico-ventilatoren.com.
●Pour toute information sur l’installation de l’appareil de ventilation Notice d’installation.
●Appareil pouvant aussi être commandé par l’APPLI ou l’outil Web
Introduction rapide.
●Cette notice doit être lue entièrement et respectée avant la mise en service/les
travaux d’entretien.
Für Fachinstallateure
For specialist installers
Pour installateurs
spécialisés
DE Inbetriebnahme- und Wartungsanleitung
(Seite 2)
Commissioning and maintenance instructions
(page 57)
Notice de mise en service et d’entretien
(page 111)
UK
FR
DE Wichtige Hinweise
UK Important notes
FR Remarques importantes
!
WS 170
WS 160 Flat ...
WS 300 Flat ...
170
160 Flat
WR 310 / WR 410
WS 320 ... / WS 470 ...
TRIO ...
310/410
320/470
300 Flat
Trio

DE | Inhaltsverzeichnis
2
Inhaltsverzeichnis
1 Qualikation Fachinstallateur .............. 3
1.1 Bestimmungsgemäße Verwendung..... 3
1.2 Nicht bestimmungsgemäße Verwendung . 3
2 Sicherheitshinweise................................... 5
3 Inbetriebnahmemöglichkeiten.............. 7
4 Lüftungsgerät in Betrieb nehmen ........ 7
4.1 Inbetriebnahme-Voraussetzungen....... 7
4.2 Bedienungsanleitung aufrufen............. 7
4.3 Inbetriebnahmesoftware ...................... 7
4.4 PC-System/Notebook am Lüftungs-
gerät anschließen ................................ 7
5 Lüftungsgerät einrichten/einregulieren ..... 9
5.1 Grundanzeige/Startbildschirm ............. 9
5.2 Hauptmenüs ........................................ 9
5.3 Kurzwahl-/Schnellauswahlmenüs........ 9
6 Hauptmenü Einstellungen .................. 11
6.1 Bedienstruktur Einstellungen............. 11
6.2 Grundeinstellungen ............................ 11
6.3 Lüftung................................................15
6.4 Zeitprogramm Lüftung ........................17
6.5 Temperaturen .....................................18
6.6 Sensoren ............................................19
6.7 Feuerstätte (ZP) .................................21
6.8 Sole-EWT (ZP 1) ................................22
6.9 Zonenlüftung (ZP 1)............................23
6.10 3-Wege Luftklappe (ZP 1)...................23
6.11 Nachheizung (ZP 1)............................24
6.12 Druckkonstanz (ZP 2).........................24
6.13 Filterüberwachung (ZP 2)
durch Di󰀨erenzdruckmessung............24
6.14 EnOcean Funk (Steckmodul E-SM) ...24
6.15 KNX (Steckmodul K-SM) ....................24
6.16 Schalttest............................................25
6.17 Internet ...............................................25
6.18 Installateur ..........................................25
7 Hauptmenü Abfrage .............................26
7.1 Bedienstruktur Abfrage ...................... 26
7.2 Lüftung................................................26
7.3 Temperaturen .....................................27
7.4 Sensoren ............................................27
7.5 Schaltzustände (Ausgänge) .............. 28
7.6 Betriebsstunden................................. 28
7.7 EnOcean Funk ...................................29
7.8 Internet ...............................................29
7.9 Software-Version ............................... 29
7.10 Störmeldungen .................................. 29
7.11 Hinweise ............................................ 29
Impressum: © Maico Elektroapparate-Fabrik GmbH.
Deutsche Originalanleitung. Druckfehler, Irrtümer und
technische Änderungen vorbehalten. Die in diesem
Dokument erwähnten Marken, Handelsmarken und
geschützten Warenzeichen beziehen sich auf deren
Eigentümer oder deren Produkte.
8 Spezielle Funktionen........................... 30
8.1 Überfeuchtungsschutz....................... 30
8.2 Auto Sensor-Betrieb .......................... 30
8.3 Bypass............................................... 30
8.4 Frostschutzstrategien ........................ 31
8.5 Schaltkontakt (potentialfrei) ............... 32
8.6 Kontakt externe Sicherheitseinrichtung 33
8.7 Schalttest........................................... 33
8.8 Verbindung über Netzwerk/Webserver . 33
8.9 Bedienung über APP / WebTool............ 34
8.10 RESET............................................... 34
9 Funktionen Zusatzplatine 1 ................ 34
9.1 Regelung Sole-EWT.......................... 34
9.2 Zonenlüftung...................................... 34
9.3 Luft-EWT 3-Wege Luftklappe ............ 35
9.4 Regelung Nachheizung ..................... 35
10 Funktionen Zusatzplatine 2 ................ 36
10.1 Druckkonstante Steuerung ................ 36
10.2 Filterüberwachung Druckmesssensor 36
11 Steckmodule EnOcean/KNX ............... 37
11.1 EnOcean-Komponenten .................... 37
11.2 KNX-Komponenten............................ 37
12 Reinigung / Wartung............................ 37
12.1 Sicherheitshinweise Reinigung ........... 37
12.2 Luftlter wechseln.............................. 38
12.3 Kondensatablauf und Siphon reinigen 38
12.4 Kondensatablauf und Siphon reinigen 38
12.5 Wärmetauscher/Gerät innen reinigen 39
13 Störungsbeseitigung........................... 40
13.1 Sicherheitsabschaltung ..................... 40
13.2 Störungs-LED´s auf der Hauptplatine 40
13.3 Störungsmeldungen .......................... 40
13.4 Ursachen für Sensorfehler................. 42
13.5 Hinweise ............................................ 43
14 Ersatzteile WR 310/410, WS 320../470..
Linksausführung ........................................ 44
Rechtsausührung....................................46
15 Ersatzteile WS 170............................... 48
16 Ersatzteile WS 160 Flat........................ 50
17 Ersatzteile WS 300 Flat........................ 53
18 Ersatzteile Trio ..................................... 54
19 Außerbetriebnahme, Demontage ....... 56
20 Umweltgerechte Entsorgung.............. 56

1 Qualikation Fachinstallateur | DE
3
1 Qualikation Fachinstallateur
Das Lüftungsgerät darf nur von einer Fach-
kraft entsprechend dieser Anleitung eingerich-
tet, nachgerüstet, in Betrieb genommen und
gereinigt bzw.gewartet werden.
Sie sind eine Fachkraft, wenn Sie aufgrund
Ihrer fachlichen Ausbildung, Schulung oder
Erfahrung in der Lüftungstechnik
●die Installation, das Einmessen und die War-
tung des Lüftungsgerätes gemäß den Pla-
nungsunterlagen und dieser Anleitung fachge-
recht und sicher ausführen können und
●Risiken durch fehlerhafte Installationen und
Einstellungen und die daraus resultierenden
Gefahren erkennen und vermeiden können.
Arbeiten an der Elektrik dürfen nur von einer
Elektrofachkraft vorgenommen werden. Sie
sind eine Elektrofachkraft, wenn Sie auf-
grund Ihrer fachlichen Ausbildung, Schulung
und Erfahrung
●die einschlägigen Normen und Richtlinien
kennen
●die elektrischen Anschlüsse gemäß dem
beigefügtem Verdrahtungsplan fachgerecht
und sicher ausführen können und
●Risiken und Gefährdungen durch Elektrizität
erkennen und vermeiden können.
1.1 Bestimmungsgemäße Verwendung
Dieses Gerät dient als Lüftungsgerät mit Wär-
merückgewinnung zur kontrollierten Lüftung
von Wohnungen, Büros oder vergleichbaren
Räumen.
Das Lüftungsgerät ist ausschließlich für den
häuslichen Gebrauch und ähnliche Zwecke
vorgesehen. Eine andere oder darüber hin-
ausgehende Benutzung gilt als nicht bestim-
mungsgemäß.
Weisen Sie nach erfolgreicher Inbetriebnah-
me die Benutzer am Lüftungsgerät und den
Bedieneinheiten ein.
Nachfolgende Warnhinweise zeigen Ihnen
Gefahrensituationen, die zum Tod oder ern-
sten Verletzungen (GEFAHR / WARNUNG)
oder kleineren/geringfügigen Verletzungen
(VORSICHT) führen/führen könnten, sofern
sie nicht vermieden werden. ACHTUNG steht
für mögliche Sachschäden am Produkt oder
seiner Umgebung.
1.2 Nicht bestimmungsgemäße
Verwendung
Befolgen Sie bei der Verwendung des Lüf-
tungsgerätes stets die grundlegenden Sicher-
heitsinformationen. Das Lüftungsgerät darf
in folgenden Situationen auf keinen Fall
eingesetzt werden. Lesen Sie alle Sicher-
heitsinstruktionen.
!
GEFAHR
!
Entzündungs-/Brandgefahr durch
brennbare Materialien, Flüssigkeiten oder
Gase in der Nähe des Lüftungsgerätes.
In der Nähe des Lüftungsgerätes keine
brennbaren Materialien, Flüssigkeiten oder
Gase deponieren, die sich bei Hitze oder
durch Funkenbildung entzünden und in
Brand geraten können.
!
Lebensgefahr bei Einsatz einer raum-
luftabhängigen Feuerstätte an einer mehr-
fach belegten Abgasanlage. Die raumluft-
abhängige Feuerstätte kann die Übertragung
von Abgasen in andere Wohneinheiten
verursachen. Es besteht Lebensgefahr, zum
Beispiel durch Kohlenmonoxide.
Lüftungsgerät auf keinen Fall einsetzen,
wenn in der Nutzungseinheit eine raumluft-
abhängige Feuerstätte an einer mehrfach
belegten Abgasanlage angeschlossen ist.
!
Explosionsgefahr
Explosionsfähige Gase und Stäube können
entzündet werden und zu schweren Explosi-
onen oder Brand führen.
Lüftungsgerät auf keinen Fall in explosi-
onsfähiger Atmosphäre einsetzen.
!Explosionsgefahr
Explosionsfähige Sto󰀨e in Laborabsau-
gungen können entzündet werden und zu
schweren Explosionen oder Brand führen.
Aggressive Sto󰀨e können zur Beschädigung
des Lüftungsgerätes führen.
Lüftungsgerät auf keinen Fall in Kombina-
tion mit einer Laborabsaugung einsetzen.

DE | 2 Sicherheitshinweise
4
!WARNUNG
Gesundheitsgefahr durch Chemikalien
oder aggressive Gase/Dämpfe.
Chemikalien oder aggressive Gase/Dämpfe
können die Gesundheit gefährden, insbeson-
dere, wenn diese mit dem Lüftungsgerät in
die Räume verteilt werden.
Lüftungsgerät auf keinen Fall zur Förde-
rung von Chemikalien oder aggressiven
Gasen/Dämpfen einsetzen.
!
WARNUNG
Magnetempndliche Gegenstände: Die
beiden Quadermagente zur Befestigung
des Frontblechs sind sehr stark. Manche
Gegenstände reagieren empndlich auf
die statischen Magnetfelder des Perma-
nentmagneten. Verschiedene Gegenstän-
de können vorübergehend gestört und
auch dauerhaft geschädigt werden. Brin-
gen Sie zum Beispiel Magnetkarten (Kredit-,
Bank-, EC-, Parkhaus- oder Eintrittskarten),
Uhren, Hörgeräte, Festplatten etc. nicht zu
nahe an den Permanentmagneten.
ACHTUNG: Gerätebeschädigung
●Bei Betrieb während der Bauphase
Gerätebeschädigung durch Verschmut-
zung des Lüftungsgerätes und der Rohr
leitungen.
Während der Bauphase ist ein Betrieb
des Lüftungsgerätes unzulässig.
●Fett- und Öldämpfe von Dunstabzugs-
hauben können das Gerät und die
Lüftungsleitungen verschmutzen und
die Leistungsfähigkeit reduzieren.
Lüftungsgerät auf keinen Fall in Kombi-
nation mit Dunstabzugshauben einsetzen,
die direkt am Abluftkanal der kontrollierten
Wohnungslüftung angeschlossen sind.
In Ablufträumen mit fetthaltiger Luft, z. B.
Küche, nur Lüftungsventile mit Fettlter
verwenden. Empfehlung: Aus energe-
tischer Sicht Dunstabzugshauben mit
Umluftbetrieb verwenden.
ACHTUNG: Gerätebeschädigung
●Gerätebeschädigung durch Kondensat-
anfall bei Einsatz von Lüftungsgeräten
mit Enthalpietauscher in Räumen mit
einer Luftfeuchte > 70 % r. F.
Lüftungsgeräte mit Enthalpietauscher
auf keinen Fall für längere Zeit bei einer
Luftfeuchte > 70 % (kurzzeitig bis ca. 80%
r. F. möglich) einsetzen (zum Beispiel
in Schwimmbädern oder zum Austrock-
nen von Neubauten). Das Lüftungsgerät
besitzt keinen Kondensatablauf und wird
durch übermäßig anfallendes Kondensat,
welches nicht abtransportiert werden kann,
beschädigt. Auch die Umgebung kann
durch Wasseraustritt Schaden nehmen.
●Korrosion von Metallteilen im Inneren
des Lüftungsgerätes durch zusätzliche
Komponenten im Abluftstrang.
Am Abluftstrang keine temperatur-,
feuchte- oder luftmengenbeeinussenden
Komponenten einsetzen, zum Beispiel
wenn am Abluftstrang ein Trockenschrank
angeschlossen ist.

2 Sicherheitshinweise | DE
5
!
2 Sicherheitshinweise
Lesen und beachten Sie die Si-
cherheitsinstruktionen. Befolgen
Sie auch die Sicherheitshinwei-
se der Installationsanleitung.
!GEFAHR
Gesundheitsgefahr durch
mangelnden Filterwechsel
oder fehlende Luftlter.
Stark verschmutzte oder feuchte
Luftlter können gesundheits-
schädliche Sto󰀨e (Schimmel,
Keime etc.) ansammeln. Dies
kann auch bei einer längeren
Stilllegung des Lüftungsgerä-
tes vorkommen. Bei fehlenden
Luftltern verschmutzt das Lüf-
tungsgerät und die Rohrleitun-
gen. Ungelterte Sto󰀨e können
in die Räume gelangen.
Lüftungsgerät niemals ohne
Luftlter betreiben.
 Nur Original-Luftlter verwen
den.
Vorgeschriebenen Filterklas-
se berücksichtigen.
Filterwechselanzeige beach-
ten und die Luftlter regelmäßig
wechseln. Diese spätestens
nach 6 Monaten austauschen.
Nach längerem Stillstand
des Lüftungsgerätes die Luft-
lter unbedingt erneuern.
!GEFAHR
Gefahr durch Stromschlag.
Vor Elektroinstallationen
alle Versorgungsstromkreise
abschalten, Netzsicherung
ausschalten und gegen Wieder-
einschalten sichern. Ein Warn-
schild sichtbar anbringen.
!WARNUNG
Gefahr bei Betrieb mit nicht
komplett montiertem und nicht
korrekt eingemessenem/ein-
gestellten Lüftungsgerät.
Laufende Ventilatoren sind
berührbar. An elektrischen
Komponenten besteht Strom-
schlaggefahr. Bei Geräten mit
PTC-Heizregister besteht Ver-
brennungsgefahr.
Lüftungsgerät nur mit sämt-
lichen angebauten Rohran-
schlüssen und komplett mon-
tiert betreiben.
Die Sicherheitshinweise der
Installationsanleitung sind zu
beachten.
Lüftungsgerät nur gemäß
den Planungsunterlagen des
Planungsbüros einmessen/ein-
stellen.

DE | 2 Sicherheitshinweise
6
!WARNUNG
Verletzungsgefahr bei Arbei-
ten durch nicht qualiziertes
Personal.
Für den sicheren Transport, die
Installation und Inbetriebnahme
und für Reinigungs-, Wartungs-
und Reparaturarbeiten am Lüf-
tungsgerät sind Fachkenntnisse
erforderlich.
Diese Tätigkeiten sind nur
durch Fachinstallateure gemäß
Kapitel 1 zulässig.
Die Sicherheitshinweise der
Installationsanleitung sind zu
beachten.
!
VORSICHT
Gefahr bei Einsatz von nicht
zugelassenen Zubehörkom-
ponenten.
Das Lüftungsgerät ist mit
Original-Zubehörkomponenten
getestet und zugelassen.
Ein Nachrüsten (Bypass,
PTC-Heizregister, Wärmetau-
scher etc.) ist nur mit Original-
Komponenten zulässig.
Andere Veränderungen und
Umbauten am Gerät sind nicht
zulässig und entbinden den
Hersteller von jeglicher Gewähr-
leistung und Haftung.
!WARNUNG
Gefahr für Herzschrittmacher
und Debrillatoren. Die bei-
den sehr starken Quaderma-
gnete zur Befestigung des
Frontblechs (Permanentma-
gnete) können die Funktion
von Herzschrittmachern und
implantierten Debrillatoren
beeinussen.
Je nach Type können Herz-
schrittmacher in einen Test-
modus geschaltet werden und
Unwohlsein verursachen. De-
brillatoren funktionieren unter
Umständen nicht mehr.
Halten Sie als Träger dieser
Geräte den vom Hersteller
genannten Sicherheitsabstand
zu Magneten ein. Warnen Sie
Träger dieser Geräte vor der
Annäherung an Magnete.

3 Inbetriebnahmemöglichkeiten | DE
7
3 Inbetriebnahmemöglichkeiten
Das Lüftungsgerät wird mit der Inbetriebnahme-
software eingerichtet und einreguliert. Alterna-
tiv ist das Einrichten auch mit dem optionalen
Komfort-BDE oder dem in der Gerätesteue-
rung integrierten Web-Server möglich.
4 Lüftungsgerät in Betrieb nehmen
4.1 Inbetriebnahme-Voraussetzungen
Eine Inbetriebnahme ist nur zulässig, wenn:
●das Gebäude bezugsfertig ist.
●alle Anschlussleitungen korrekt angebracht
sind und fest sitzen.
●alle Zu- und Abluftventile montiert und
geö󰀨net sind.
●die Lüftungsleitungen gedämmt sind.
●alle Fort- und Außenlufthauben montiert sind.
● alle Klappen geö󰀨net sind.
●alle Schutzmaterialien (z. B. von bauseiti-
gen Filtern) entfernt sind.
●das Lüftungsgerät korrekt am Stromnetz
angeschlossen ist und die Leitungsdurch-
führungen dicht sind.
●die DIP-Schalter von installierten, optiona-
len Zusatzplatinen passend zur Anwendung
eingestellt sind Zubehöranleitung.
4.2 Bedienungsanleitung aufrufen
Wählen Sie www.maico-ventilatoren.com
und laden Sie die Bedienungsanleitung im
Downloadbereich. Die Bedienungsanleitung
enthält ausführliche Informationen zu Bedie-
nung, Filterwechsel und Störungsbeseitigung.
4.3 Inbetriebnahmesoftware
Systemanforderungen
●PC mit Internetzugri󰀨 (möglicherweise ge-
bührenpichtig). Nicht für andere Betriebs-
systeme zugelassen, wie z. B. für Mac-OS
(Mac-OS ist Marke der Apple Inc., USA).
●PC-Mindestanforderungen: Windows Vista®
SP2 inkl. Microsoft .Net Framework 4.5®,
Prozessor mit 1 GHz, 2 GB RAM, 3 GB freier
Festplattenspeicher (Windows®ist Marke der
Microsoft Corporation, USA) USB 2.0, LAN-
100 MBit/Sek.
1. Scannen Sie den QR-Code
mit Ihrem Smartphone/Ta-
blet und laden Sie die In-
betriebnahmesoftware auf
Ihr PC-System/Notebook.
Alternativ können Sie unter
www.maico-ventilatoren.
com den Downloadbereich
aufrufen und die Software
downloaden.
4.4 PC-System/Notebook am Lüftungs-
gerät anschließen
310/410 320/470
1. Frontblech an den beiden oberen Ecken
nach vorne kippen (Magnete [M]) und
nach oben abnehmen.
2. Schutzkappe [B] entfernen und PC/Note-
book via USB-Schnittstelle mit dem Lüf-
tungsgerät verbinden.
3. Lüftungsgerät mit Hauptschalter [A] ein-
schalten.

DE | 4 Lüftungsgerät in Betrieb nehmen
8
170
!WARNUNG
Gefahr durch Stromschlag.
Vor dem Abnehmen der Frontabdeckung
das Lüftungsgerät allpolig vom Netz trennen,
gegen Wiedereinschalten sichern und ein
Warnschild sichtbar anbringen.
ACHTUNG
Kurzschlussgefahr/Gerätebeschädigung bei
Wassereintritt in Elektronikfach.
Für korrekte, dichte Leitungszuführung durch
Membran-Langlochtülle [T] sorgen.
1. Lüftungsgerät ausschalten, allpolig vom
Netz trennen und ein Warnschild anbrin-
gen.
2. Die beiden Schnellspannverschlüsse
lösen und die Frontabdeckung nach oben
abnehmen.
3. Elektronikfach lösen und herausziehen.
4. USB-Kabel durch die Membran-Langloch-
tülle [T] in das Lüftungsgerät einführen.
5. PC/Notebook via USB-Schnittstelle mit
dem Lüftungsgerät verbinden.
6. Elektronikfach wieder einschieben und mit
den beiden Schrauben befestigen.
7. Frontabdeckung anbringen und mit den
Schnellspannverschlüsen sichern.
8. Sicherung einschalten und Lüftungsgerät
mit Hauptschalter [S] einschalten.
160 Flat
1. PC/Notebook via USB-Schnittstelle mit
dem Lüftungsgerät verbinden.
300 Flat
1. PC/Notebook via USB-Schnittstelle mit
dem Lüftungsgerät verbinden.
Trio
1. Schutzkappe abnehmen.
2. PC/Notebook via USB-Schnittstelle mit
dem Lüftungsgerät verbinden.

5 Lüftungsgerät einrichten und einregulieren | DE
9
5 Lüftungsgerät einrichten und
einregulieren
1. Inbetriebnahmesoftware aufrufen.
2. Verbindung per USB wählen. Die Grund-
anzeige erscheint.
3. Lüftungsgerät gemäß den Einstellvorga-
ben des Planungsbüros einstellen. Um in
die Installateurebene zu gelangen, unter
Einstellungen/Installateur das Ihnen mit-
geteilte Passwort eingeben Kap. 6.18.
4. Nach der Erstinbetriebnahme unbedingt
ein Inbetriebnahmeprotokoll speichern.
5.1 Grundanzeige/Startbildschirm
1 Aktuelle Betriebsart
2 Aktuelle Lüftungsstufe
3 Aktuelle Raum-Isttemperatur
4 Aktuell eingestellte Jahreszeit
5 Hauptmenü Einstellungen
6 Hauptmenü Abfrage
7 Filterwechselanzeige*
8 Statusanzeige* Sommerbypass geö󰀨net
(nur Bypassgeräte)
9 Statusanzeige* Frostschutz aktiv
10 Statusanzeige* Nachheizung ein
11 Logout-Feld
12 Tastensperre aktiv*
13 Aktueller Hinweis*
14 Aktuelle Störmeldung*
* Erscheint nur wenn der Status aktiviert ist
oder eine Meldung anliegt.
5.2 Hauptmenüs
Im Hauptmenü Einstellungen können Sie
grundlegende Systemeinstellungen vorneh-
men und das Lüftungsgerät einmessen. Für
weitere Informationen Kapitel 6
Im Hauptmenü Abfrage können Sie aktuelle
Systemwerte/-zustände abfragen Kapitel 7.
5.3 Kurzwahl-/Schnellauswahlmenüs
Betriebsart
Lüftungsstufe
Raumtemperatur
Jahreszeit
Kurzwahl Betriebsart
Stellen Sie mit der Betriebsart die grundsätz-
liche Funktionsweise des Lüftungsgerätes ein.
Betriebsarten Funktionsweise
Auto Zeit Automatik-Zeitpro-
gramm
Auto Sensor Automatikbetrieb mit
Sensorregelung
Manuell Manueller Modus
Eco-Betrieb Zuluft Stromsparender
Sommerbetrieb mit
Zuluftventilator
Eco-Betrieb Abluft Stromsparender
Sommerbetrieb mit
Abluftventilator
Aus Standby-Modus
(Ventilatoren Aus)
Wählen Sie zwischen den Automatik-Be-
triebsarten Auto Zeit, Auto Sensor und den
manuellen Betriebsarten Manuell, Eco-Be-
trieb Zuluft, Eco-Betrieb Abluft und Aus). Für
weitere Informationen Bedienungsanlei-
tung, Kapitel 8.2.

DE | 5 Lüftungsgerät einrichten und einregulieren
10
Kurzwahl Lüftungsstufe
Aktiviert die Lüftungsstufe. Die Einstellung ist
in einer manuellen Betriebsart möglich.
Lüftungsstufe Funktionsweise
Lüftung zum
Feuchteschutz
Intervallbetrieb, ca. 43 %
der reduzierten Lüftung
(nach DIN 1946-6)
Lüftungsstufe 1 Dauerbetrieb mit Re-
duzierte Lüftung RL
Lüftungsstufe 2: Nennlüftung NL
Stoßlüftung: Zeitbegrenzte Intensiv-
lüftung IL (mit Timer)
Lüftungsstufe 3 Intensivlüftung IL
Für weitere Informationen Bedienungsan-
leitung und Kapitel 8, Spezielle Funktionen.
Kurzwahl Raumtemperatur
Raum-Isttemperatur: In der Grundanzeige
erscheint die aktuell gemessene Raum-Ist-
temperatur. Raum-Solltemperatur: Ist eine
optionale Nachheizung angeschlossen, können
Sie hier die Raum-Solltemperatur verstellen.
Das Lüftungsgerät regelt dann die Raumtem-
peratur auf den vorgegebenen Wert.
Kurzwahl Jahreszeit
Aktiviert die Jahreszeit Sommer oder Winter.
Die Umstellung der Jahreszeit muss manuell
vorgenommen werden.
Bei Anwahl Sommer:Das Sommer-Zeitpro-
gramm startet, wenn die Betriebsart Auto Zeit
gewählt wird. Bei Sommer sind auch die Be-
triebsarten Eco-Betrieb Zuluft und Eco-Betrieb
Abluft verfügbar. Die Kühlfunktion mit Bypass
und Sole-EWT ist freigegeben. Ein ange-
schlossenes Nacheizregister wird gesperrt.
Bei Anwahl Winter:Das Winter-Zeitprogramm
startet, wenn die Betriebsart Auto Zeit ge-
wählt wird. Die Kühlfunktion mit Bypass und
Sole-EWT ist gesperrt. Ein angeschlossenes
Nacheizregister wird freigegeben.

6 Hauptmenü Einstellungen | DE
11
6 Hauptmenü Einstellungen
Im Hauptmenü Einstellungen können Sie
grundlegende Systemeinstellungen vor-
nehmen und das Lüftungsgerät einregulieren.
Je nach Berechtigung (Installateur, Eigentü-
mer, Mieter) sind unterschiedliche Systempa-
rameter einstellbar.
6.1 Bedienstruktur Einstellungen
Grundeinstellungen
Lüftung
Zeitprogramm Lüftung
Temperaturen
Sensoren
Feuerstätte
Sole-EWT (Sole-Erdwärmetauscher)
Zonenlüftung
3-Wege Luftklappe
Nachheizung
Druckkonstanz
Filterüberwachung
EnOcean Funk
KNX
Schalttest
Internet
Installateur
ACHTUNG
Fehlerhafte Einstellungen können Störungen
und Fehlfunktionen verursachen. Einstellun-
gen in der Installateurebene sind nur durch
autorisierte Fachkräfte der Lüftungstechnik
zulässig.
Um die Installateurebene zu aktivieren, Feld
Installateur anwählen und Passwort 6940
eingeben.
i
Wichtige Hinweise zu
nachfolgenden Tabellen
Spalte 1 Spalte 2
Einstell-
parameter
Mögliche Einstellwerte.
Werkseinstellung fett.
6.2 Grundeinstellungen
Datum
Uhrzeit
Tastensperre
Verriegelung Bedienteile
Statusanzeige
Sprache
Raumfühler Konguration
Werkseinstellung
Komfort-BDE (Touchscreen-BDE)
ModBus (nur in Inbetriebnahmesoftware
und Webserver)
Einfach-BDE
Einfach-BDE Blockierung Aus
Funktion Schaltkontakt
Bypass
PTC-Heizregister
Wärmetauscher Typ

DE | 6 Hauptmenü Einstellungen
12
Datum, Uhrzeit
Parameter Einstellwert
Datum TT.MM.JJJJ
Uhrzeit hh:mm
Tastensperre
Parameter Einstellwert
Tastensperre inaktiv: Sperre aus
aktiv: Sperre ein
Funktion bei aktivierter Tastensperre:
Wird 2 Minuten lang keine Eingabe an einer
Hauptbedieneinheit vorgenommen, schaltet
die Eingabesperre ein. Zum Aufheben der
Sperre den Touchbildschirm 3 Sekunden
berühren.
Verriegelung Bedienteile (Einfach-BDE´s)
Einfach-BDE´s lassen sich von einer Haupt-
bedieneinheit aus verriegeln. Alle Einfach-
BDE´s sind dann deaktiviert.
Parameter Einstellwert
Verriegelung
Bedienteile
inaktiv: Alle Einfach-
BDE´s freigeschaltet
aktiv: Alle Einfach-
BDE´s deaktiviert
Statusanzeige
i
Die Statusanzeigen Sommerbypass
geönet, Frostschutz aktiv oder Nach-
heizung ein erscheinen, wenn die
jeweilige Funktion eingeschaltet ist
Kapitel 5.1.
Parameter Einstellwert
Statusanzeige
(Symbolanzeige)
nein: Anzeige aus
ja: Anzeige ein
Sprache
Parameter Einstellwert
Sprache D, GB, F, I
Raumfühler Konguration
Parameter Einstellwert
Raumfühler
Konguration
Bedienteil (Komfort-
BDE), extern, intern,
Bus
Die mit dem gewählten Raumfühler ermittelte
Temperatur wird als Raumtemperatur zur
Ansteuerung des Bypass und eines eventuell
angeschlossenen Nachheizung herangezogen.
Werkseinstellung
Parameter Einstellwert
Werkseinstellung Kundenebene
zurücksetzen
Kunden- & Installateur-
ebene zurücksetzen
Kundenebene zurücksetzen: Eigentümer und
Mietereinstellungen werden auf Werkseinstel-
lung zurückgesetzt. Installateureinstellungen
auf Installateurebene bleiben bestehen.
Kunden- & Installateurebene zurücksetzen:
Werkseinstellung wird wiederhergestellt
(Komplett-Reset).
Komfort-BDE (Touchscreen-BDE)
Parameter Einstellwert
Komfort-BDE nein: Schnittstelle
für Komfort-BDE
deaktiviert
ja: Schnittstelle für-
Komfort-BDE aktiviert
i
Bei Inbetriebnahme mit kurzzeitig
angeschlossenem Komfort-BDE
1. Komfort-BDE gemäß installationsanlei-
tung an der KWL-Steuerung (Platine A2)
anschließen und einschalten.
2. Diesen Parameter anwählen und mit „ja“
die Schnittstelle aktivieren.
3. Nach Beendigung der Inbetriebnahme mit
„nein“ die Schnittstelle deaktivieren, da
sonst ein undenierter Betrieb vorliegt.
4. Zuletzt den Anschluss an der KWL-Steue-
rung entfernen.

6 Hauptmenü Einstellungen | DE
13
ModBus
i
Einstellung nur mit Inbetriebnahmesoft-
ware oder Webserver möglich.
Parameter Einstellwert
ModBus nein / ja:
Für detaillierte Infos
Downloadbereich
unter www.maico-ven-
tilatoren.com.
Einfach-BDE
i
Solobetrieb nur möglich, wenn kein
Komfort-BDE angeschlossen ist.
Funktion nicht mit -APP oder
-WebTool verfügbar.
Parameter Einstellwert
Einfach-BDE Solo
Neben
inaktiv
digital
Solo: Lüftungsgerät wird mit dem mitgelie-
ferten Einfach-BDE + maximal 4 optionale
Einfach-BDE´s bedient.
Neben: Lüftungsgerät wird mit einem optio-
nalen Komfort-BDE + maximal 5 optionalen
Einfach-BDE´s bedient.
inaktiv: Die Anschlüsse werden für zusätzliche
Sensoren (Sensor 3 und 4) benötigt. Funktion
nur wenn kein Einfach-BDE angeschlossen.
digital: Über einen Aktor kann eine 3-stuge
Einfach-GLT-Schaltung (z. B. KNX) zur
Lüftungsstufenverstellung aufgebaut werden
Schaltbild in der Installationsanleitung,
Kapitel 19.
Einfach-BDE Blockierung Aus
Parameter Einstellwert
Einfach-BDE
Blockierung
Lüftungsstufe Aus
ja: Ausschaltfunktion
des Lüftungsgerätes
mit Einfach-BDE ge-
sperrt *
nein: Ausschaltfunk-
tion des Lüftungs-
gerätes mit dem Ein-
fach-BDE aktiviert
* Bei gesperrter Ausschaltfunktion läuft das
Lüftungsgerät mindestens mit Intervalllüftung
(Lüftung zum Feuchteschutz).
Funktion Schaltkontakt
310/410 320/470 160 Flat
300 Flat Trio
ACHTUNG bei Vorheizung/Nachheizung
Gerätebeschädigung bei falscher Installa-
tion. Bei Anwahl einer externen Vorheizung
oder Nachheizung ist die Spannungsver-
sorgung der Komponente über ein externes
Relais zu schalten.
Parameter Einstellwert
Schaltkontakt Alarm
Filterwechsel
Betriebsanzeige
Nachheizung
Vorheizung
Außenklappe
Sole EWT (ungeregelte
Pumpe)
Kühlfunktion
Mit dem potentialfreien Schaltkontakt
(max. 5 A) der Basisplatine (Hauptplatine)
kann eine der o. g. externen Komponenten
geschaltet werden.

DE | 6 Hauptmenü Einstellungen
14
Zusatzeinstellungen für Schaltpunkte
Nachheizung
310/410 320/470 160 Flat
300 Flat Trio
1. Unter Schaltkontakt den Parameter
Nachheizung anwählen.
2. Unter Nachheizung (Kapitel 6.11)
Parameter Nachheizung auf „ja“ setzen.
Schaltpunkt mit Hysterese Solltempera-
tur angleichen.
Parameter Nachheizung auf „nein“ setzen.
Für Zusatzinformationen Kapitel 6.11.
Zusatzeinstellungen Schaltpunkte
Sole-EWT
310/410 320/470 160 Flat
300 Flat Trio
1. Unter Schaltkontakt den Parameter
Sole-EWT anwählen.
2. Unter Sole-EWT (Kapitel 6.8)
Parameter Sole-Erdwärmetauscher auf
„ja“ setzen.
Schaltpunkte mit Parameter T-Luftein-
tritt Oset heizen, T-Lufteintritt Hysterese
heizen und T-Lufteintritt Hysterese kühlen
angleichen.
Parameter Sole-Erdwärmetauscher auf
„nein“ setzen.
Für Zusatzinformationen Kapitel 9.1.

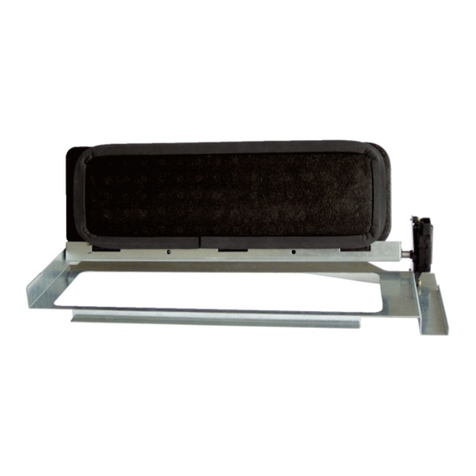

Bypass
310/410 320/470 170
160 Flat 300 Flat
Parameter Einstellwert
Bypass ja / nein: je nach
Geräteausstattung
Bei Nachrüstung Bypass mit „ja“ aktivieren.
PTC-Heizregister
310/410 320/470 170
160 Flat 300 Flat TRIO
Parameter Einstellwert
PTC-Heizregister ja / nein: je nach
Geräteausstattung
Bei Nachrüstung PTC-Heizregister mit „ja“
aktivieren.
Wärmetauscher Typ
310/410 320/470 170
Parameter Einstellwert
Wärmetauscher Typ sensibel / Enthalpie:
je nach Geräteaus-
stattung
Bei Nachrüstung passenden Wärmetauscher
Typ aktivieren.

6 Hauptmenü Einstellungen | DE
15
6.3 Lüftung
Volumenstromeinmessung (Nennlüftung)
Volumenstrom Lüftungsstufe:
Reduzierte Lüftung
Nennlüftung
Intensivlüftung
Abgleich ABL ZUL (Abluft Zuluft):
Abgleich ABL ZUL Reduzierte Lüftung
Abgleich ABL ZUL Nennlüftung
Abgleich ABL ZUL Intensivlüftung
Filterstandzeit Gerätelter
Filterwechsel Gerätelter
Außenlter
Filterstandzeit Außenlter
Filterwechsel Außenlter
Raumlter
Filterstandzeit Raumlter
Filterwechsel Raumlter
Dauer Lüftungsstufe
i
Zu- und Abluftventile werden während
der Erstinbetriebnahme eingestellt.
Ö󰀨nen bzw. schließen Sie diese, um
die vom Planungsbüro vorgegebenen
Werte einzustellen.
Volumenstromeinmessung (Nennlüftung)
Parameter Einstellwert
Volumenstrom-
einmessung
(Nennlüftung)
aktivieren
deaktivieren
Nach dem Aktivieren der Volumenstromein-
messung werden die Ventilatoren für maximal
3 Stunden in Nennlüftung betrieben.
Dabei lassen sich die Zu- und Abluft-Volu-
menströme im Gebäude einmessen, ohne
dass sich die Luftmengen durch Sensorwerte
ändern. Die Funktion schaltet nach 3 Stunden
automatisch aus.
Wird deaktivieren gewählt oder die Installa-
teurebene verlassen, schaltet diese Funktion
direkt aus.
Volumenstrom Lüftungsstufe
Reduzierte Lüftung „RL“ (in m³/h)
Type min. ab
Werk
max.
WR 310 / WS 320 ..
WR 410 / WS 470 ..
WS 170
WS 160 Flat
WS 300 Flat
Trio
80
80
40
40
80
40
120
160
60
60
100
60
320
490
160
160
300
120
Nennlüftung „NL“ (in m³/h)
Type min. ab
Werk
max.
WR 310 / WS 320 ..
WR 410 / WS 470 ..
WS 170
WS 160 Flat
WS 300 Flat
Trio
80
80
40
40
80
40
180
240
90
90
150
90
320
490
160
160
300
120
Intensivlüftung „IL“ (in m³/h)
Type min. ab
Werk
max.
WR 310 / WS 320 ..
WR 410 / WS 470 ..
WS 170
WS 160 Flat
WS 300 Flat
Trio
80
80
40
40
80
40
240
320
120
120
200
120
320
490
160
160
300
120
Die Einstellung des Sollvolumenstroms gilt für
beide Ventilatoren. Bei Feuchteschutzlüftung
laufen die Ventilatoren im Intervallbetrieb
13 Min. RL – 17 Min. Aus – 13 Min RL usw.
Wir empfehlen zuerst den Volumenstrom für
NL einzustellen.
Die Volumenströme RL und IL werden von der
Regelung automatisch auf Basis des NL-Re-
ferenzwertes 1/3 kleiner (RL) und 1/3 größer
(IL) eingestellt.
Beispiel 310/410 320/470 300 Flat
NL 150 m³/h RL 100 m³/h, IL 200 m³/h
Beispiel 170 160 Flat Trio
NL 90 m³/h RL 60 m³/h, IL 120 m³/h

DE | 6 Hauptmenü Einstellungen
16
Die Volumenströme IL und RL können auch
manuell eingestellt werden. Bedingung:
Volumenstrom Intensivlüftung > Nennlüftung
> Reduzierte Lüftung.
Abgleich ABL ZUL (Abluft/Zuluft)
Parameter Einstellwert
Abgleich ABL ZUL
Lüftungsstufe RL
min. -50 m³/h
max. +50 m³/h
Abgleich ABL ZUL
Lüftungsstufe NL
min. -50 m³/h
max. +50 m³/h
Abgleich ABL ZUL
Lüftungsstufe IL
min. -50 m³/h
max. +50 m³/h
ABL = Abluft, ZUL = Zuluft
Einstellwert ab Werk = 0 m³/h
Zu- und Abluftmengen müssen im gesamten
Einsatzbereich ausgeglichen sein. Normaler-
weise sorgen die Ventilatoren selbständig für
eine Balance, so dass kein Abgleich vorge-
nommen werden muss.
Um dennoch Ventilatortoleranzen auszuglei-
chen, kann man mit den Abgleich-Parametern
den Zuluftvolumenstrom an den Abluftvolu-
menstrom anpassen.
Beispiel: Zuluftvolumenstrom: gemessener
Überschuss = 20 m³/h
Abgleich ABL ZUL Lüftungsstufe NL muss
zum Abgleich auf -20 m³/h eingestellt werden.
Beim Einstellen von NL gleicht die Steuerung
automatisch auch RL und IL ab. Dabei wird
die prozentuale Abweichung NL auf RL und IL
übertragen.
Für RL und IL ist auch ein manueller Abgleich
möglich, Abgleich NL ändert sich dabei nicht.
Ein erneuter Abgleich von NL passt jedoch
wieder den Abgleich RL und IL an. Ein Ab-
gleich von RL ändert auch die Lüftung zum
Feuchteschutz.
i
Mindest- und Maximalwerte der Venti-
lator-Versorgungspannungen können
beim Abgleich nicht unter- bzw. über-
schritten werden.
Gerätelter
Parameter Einstellwert
Filterstandzeit
Gerätelter
3bis 12 Monate
Filterwechsel
Gerätelter
nein / ja
Angezeigt wird die Filterstandszeit der Gerä-
telter (entspricht Laufzeit Zuluftventilator).
Nach Ablauf des eingestellten Timerintervalls
erscheint eine Filterwechsel-Meldung.
Wird der Filter vorzeitig gewechselt, muss der
Filterwechsel bestätigt werden. Wählen Sie
dazu unter Filterwechsel Gerätelter „ja“ an.
Die Filterstandzeit wird zurückgesetzt.
Außenlter
Parameter Einstellwert
Außenlter nein / ja
Filterstandzeit
Außenlter
3 ... 6... 18 Monate
Filterwechsel
Außenlter
nein / ja
Außenlter „ja“ aktiviert die Filterwechselan-
zeige für einen dem Lüftungsgerät vorge-
schalteten Außenluftlter (Sole-EWT).
Wird der Filter vorzeitig gewechselt, muss der
Filterwechsel bestätigt werden. Wählen Sie
dazu unter Filterwechsel Außenlter „ja“ an.
Die Filterstandzeit wird zurückgesetzt.

6 Hauptmenü Einstellungen | DE
17
Raumlter
Parameter Einstellwert
Raumlter nein / ja
Filterstandzeit
Raumlter
1 ... 2... 6 Monate
Filterwechsel
Raumlter
nein / ja
Raumlter „ja“ aktiviert die Filterwechselan-
zeige für die Raumlter in den Lufteinlässen,
z. B. für Abluft-Filterelemente.
Wird der Filter vorzeitig gewechselt, muss der
Filterwechsel bestätigt werden. Wählen Sie
dazu unter Filterwechsel Raumlter „ja“ an.
Die Filterstandzeit wird zurückgesetzt.
Dauer Lüftungsstufe
Parameter Einstellwert
Dauer Lüftungsstufe 5 ... 30 ... 90 Min
Betriebszeit einer manuell angewählten
Lüftungsstufe in Betriebsart Auto Sensor oder
Auto Zeit oder der Stoßlüftung.
6.4 Zeitprogramm Lüftung
Zeitprogramm Winter
Zeitprogramm Sommer
Parameter Einstellwert
Zeitprogramm
Winter
Reduzierte Lüftung
täglich von
00:00 bis 23:59 Uhr
Zeitprogramm
Sommer
Nennlüftung
täglich von
00:00 bis 23:59 Uhr
Wird unter Betriebsarten Auto Zeit gewählt,
startet das hier eingestellte Sommer- oder
Winter-Zeitprogramm.
Für jeden Wochentag ist ein Tageszeitpro-
gramm mit 4 Zeitfenstern und zugeordneter
Lüftungsstufe programmierbar. Tageszeitpro-
gramme sind auf andere Tage kopierbar.
Kopierbar ist auch das komplette Zeitpro-
gramm Winter Sommer.
Bei Zeitüberschneidungen laufen die Ventila-
toren in der höheren Lüftungsstufe. Für nicht
berücksichtigte Zeiten schalten die Ventilato-
ren aus.

DE | 6 Hauptmenü Einstellungen
18
Einstellmöglichkeiten für Zeitprogramm
Winter und Sommer
Wochen-
tag
Zeit-
fenster
Lüftungs-
stufe/Zone
von bis
Montag,
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag
1●Aus
●Feuchte
schutz
●Reduziert*
●Nenn*
●Intensiv
●Zone 1
●Zone 2
●Zone
Sensor
00:00 23:59
2●Aus
●Feuchte
schutz
●Reduziert
●Nenn
●Intensiv
●Zone 1
●Zone 2
●Zone
Sensor
00:00 23:59
3●Aus
●Feuchte
schutz
●Reduziert
●Nenn
●Intensiv
●Zone 1
●Zone 2
●Zone
Sensor
00:00 23:59
4●Aus
●Feuchte
schutz
●Reduziert
●Nenn
●Intensiv
●Zone 1
●Zone 2
●Zone
Sensor
00:00 23:59
* Standardeinstellung in Zeitfenster 1:
Winter = Reduziert (RL)
Sommer = Nenn (NL)
6.5 Temperaturen
Abgleich Raumtemperatur
T-Zuluft min kühlen
Maximale Raumtemperatur
Abgleich Raumtemperatur
Parameter Einstellwert
Abgleich
Raumtemperatur
-3 ... 0... +3 K
Ursachen für eine Abweichung der Raum-
Isttemperatur:
●Ungünstiger Montageort für Komfort-BDE,
externer Raumfühler oder Bus-Raumfühler.
●Zu hohe Toleranz Abluft-Temperatursensor.
Mit diesem Parameter ist ein Abgleich der
Raum-Isttemperatur möglich. Der Abgleich
bezieht sich auf den unter Raumfühler Kon-
guration gewählten Raumfühler Kapitel 6.2.
Beispiel: Am Komfort-BDE gemessene
Raum-Isttemperatur 20,3 °C. Bei „Abgleich
Raumtemperatur“ von -0,4 K wird eine Raum-
Isttemperatur von 19,9 °C angezeigt.
T-Zuluft min kühlen
Parameter Einstellwert
T-Zuluft min kühlen 8 ... 14 ... 29 °C
Begrenzt die minimale Zulufttemperatur, falls
mit Bypass (310/410 320/470 170
160 Flat 300 Flat) oder Sole-EWT gekühlt
wird. Bypass schließt teilweise bzw. der
Sole-EWT schaltet ab, wenn die eingestellte
Temperatur unterschritten wird.
Das Lüftungsgerät regelt die Zulufttempera-
tur auf den eingestellten Wert. Gilt nicht für
170 und Trio .

6 Hauptmenü Einstellungen | DE
19
Maximale Raumtemperatur
Parameter Einstellwert
Maximale
Raumtemperatur
18 ... 26 ... 30 °C
310/410 320/470 160 Flat
300 Flat 170
Die Regelung gibt die Kühlung über den
Bypass frei, wenn die eingestellte maximale
Raumtemperatur (gemessen am Temperatur-
sensor) erreicht wird.
Bedingungen für die Kühlung über den
Bypass
●Jahreszeit Sommer oder
TAUL > 5 °C bei Einfach-BDE im Solobetrieb
und
●TAUL < TRaum
Trio
Die Regelung gibt die Kühlung über den Sole-
EWT frei, wenn die eingestellte maximale
Raumtemperatur (gemessen am Temperatur-
sensor) um 1 K überschritten wird.
6.6 Sensoren
Abgleich Feuchte Kombisensor
Abgleich Temperatur Kombisensor
Betrieb Kombisensor
Rel. Feuchte Grenzwert min
Rel. Feuchte Grenzwert max
Sensor 1 Konguration:
Sensor 1 Typ
Benennung Sensor 1
Sensor 2 Konguration:
Sensor 2 Typ
Benennung Sensor 2
Auswahl Sensor 3 und 4 Konguration aktiv,
wenn Parameter Einfach-BDE inaktiv
geschaltet
CO2Grenzwert min
CO2Grenzwert max
VOC Grenzwert min
VOC Grenzwert max
CO2-Wert Steuerspannung 0 V
CO2-Wert Steuerspannung 10 V
VOC-Wert Steuerspannung 0 V
VOC-Wert Steuerspannung 10 V
Rel. Feuchte Steuerspannung 0 V
Rel. Feuchte Steuerspannung 10 V
Abgleich Feuchte Kombisensor
Abgleich Temperatur Kombisensor
Parameter Einstellwert
Abgleich Feuchte
Kombisensor
-15 ... 0... 15 %
Abgleich Temperatur
Kombisensor
-3 ... 0... 3 °C
Korrigiert eventuell auftretende Abweichun-
gen des Kombisensor-Feuchtewertes bzw.
Temperaturwertes.

DE | 6 Hauptmenü Einstellungen
20
Betrieb Kombisensor
Rel. Feuchte Grenzwert
Parameter Einstellwert
Betrieb
Kombisensor
stug / linear
Rel. Feuchte
Grenzwert min
30 ... 35 ... 45 % r. F.
Rel. Feuchte
Grenzwert max
50 ... 60 ... 70 % r. F
stug: Rel. Feuchte Grenzwert max für die
Intensivlüftung. Der Maximumwert dient
unabhängig von der eingestellten Betriebsart
immer als Schaltpunkt zur Entfeuchtung. Der
Minimumwert wird nicht berücksichtigt.
linear: Rel. Feuchte Grenzwert min/max für
die Intensivlüftung bei linearer Feuchterege-
lung in Betriebsart Auto Sensor. Der Maxi-
mumwert dient unabhängig von der einge-
stellten Betriebsart immer als Schaltpunkt zur
Entfeuchtung. Der Minimum-Grenzwert gilt
für die Reduzierte Lüftung. Zwischen RL und
IL erfolgt die Regelung linear, stufenlos und
bedarfsgeführt.
i
Einstellung gilt auch bei Nennlüftung
für Einfach-BDE im Solobetrieb und
Einstellung linear.
i
Die Grenzwert-Einstellungen gelten für
den internen Kombisensor und even-
tuell angeschlossene externe Feuchte-
sensoren.
Konguration Sensor 1 / Sensor 2
Parameter Einstellwert
Sensor 1 / Sensor 2
Konguration
nein / ja
Sensor 1 / Sensor 2
Typ
CO2, VOC, r. F.,
digital
Benennung
Sensor 1 / Sensor 2
Sensor 1,Sensor 2,
Sensor 3, Sensor 4,
Bad, WC, Küche,
Schlafzimmer, Kinder-
zimmer, Wohnzimmer,
Zone 1, Zone 2
„ja“ aktiviert die mit Typ benannten, ange-
schlossenen externen Sensoren. Die Benen-
nung erscheint an der Hauptbedieneinheit.
Wird Parameter Sensor Typ „digital“ gewählt,
kann die 24 V-Versorgungsspannung über
einen Taster geschleift und auf den zugehöri-
gen 0-10 V-Eingang (Pfeil) zurückgeführt
werden. Bei Tasterbetätigung schaltet das
Lüftungsgerät für die unter Dauer Lüftungs-
stufe (Kapitel 6.3) angegebene Zeit auf
Stoßlüftung. Nach Ablauf schaltet das
Lüftungsgerät in die zuvor gewählte
Lüftungsstufe zurück. Für Verdrahtungspläne
Installationsanleitung, Kapitel 13 bis 16.
Konguration Sensor 3 / Sensor 4
Bedingungen für den Anschluss von Sensor 3
und Sensor 4: Parameter Einfach-BDE inaktiv
Kapitel 6.2.
Parameter Einstellwert
Sensor 3 / Sensor 4
Konguration
ja / nein
Sensor 3 / Sensor 4
Typ
CO2, VOC, r. F.
digital
Benennung
Sensor 3 / Sensor 4
Sensor 1, Sensor 2,
Sensor 3, Sensor 4,
Bad, WC, Küche,
Schlafzimmer, Kinder-
zimmer, Wohnzimmer,
Zone 1, Zone 2
Der ursprüngliche Einfach-BDE-Anschluss
an der Klemme „RLS“ wird zu zwei weiteren
Sensoranschlüssen umfunktioniert:
●0-10 V-Eingänge Klemme „S1+“ für Sensor 3
und Klemme „S2-“ für Sensor 4
●12 V-Versorgungsspannung an Klemmen
LD 1 - LD3
Für 24 V-Sensoren die Versorgungspannung
von den Sensoren 1 und 2 abgreifen.
„ja“ aktiviert die mit Typ benannten, ange-
schlossenen externen Sensoren. Die Benen-
nung erscheint an der Hauptbedieneinheit.
Wird Parameter Sensor Typ „digital“ ge-
wählt, kann die 12 V-Versorgungsspannung
über einen Taster geschleift und auf den
zugehörigen 0-10 V-Eingang (S1+ oder S2-)
