ENGLISH (Original instructions)

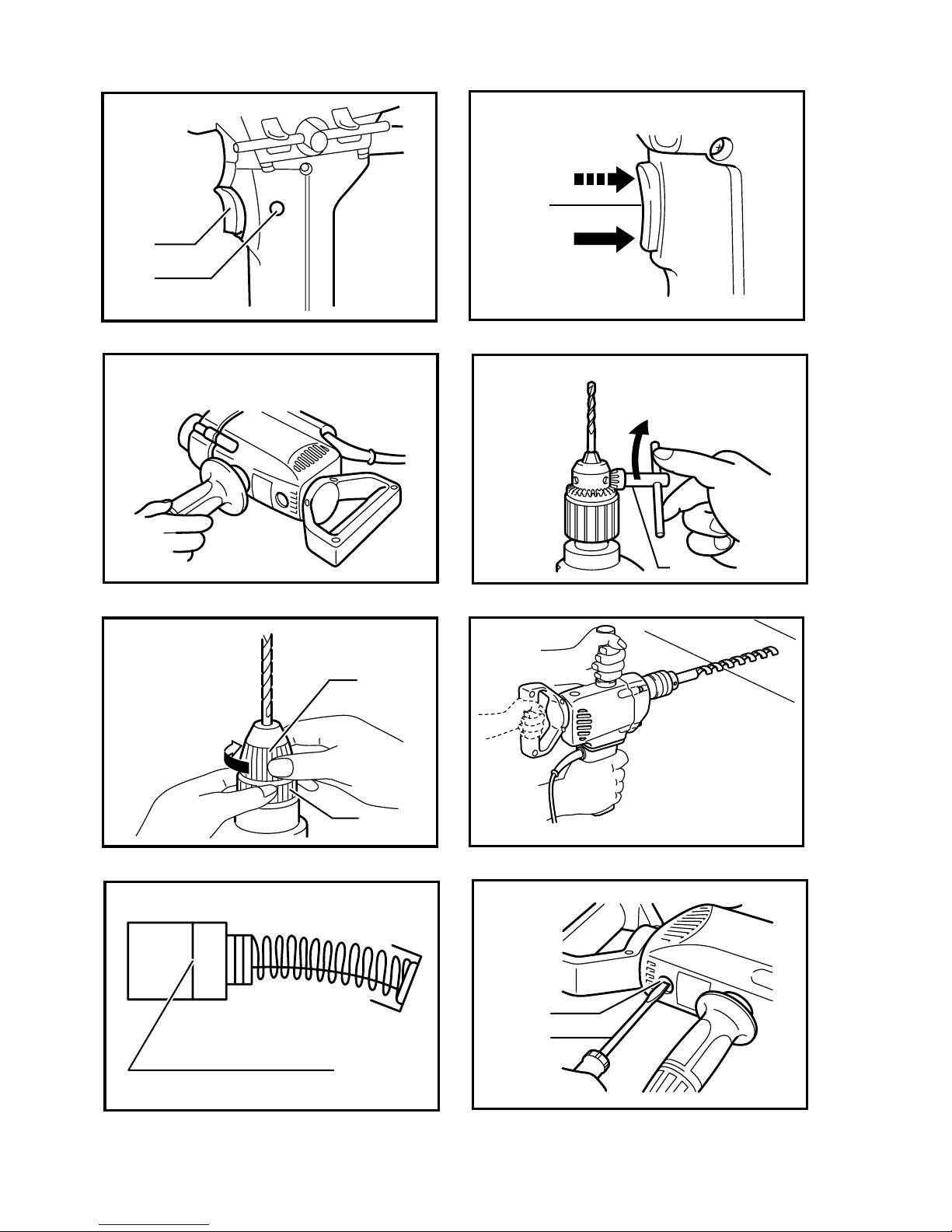

Explanation of general view
1-1. Switch trigger
1-2. Lock button
2-1. Counterclockwise
2-2. Switch trigger
2-3. Clockwise
4-1. Chuck key
5-1. Tighten
5-2. Sleeve
5-3. Ring
7-1. Limit mark
8-1. Brush holder cap
8-2. Screwdriver
SPECIFICATIONS
Model 6013B 6013BR
Steel 13 mm 13 mm
Capacities Wood 36 mm 36 mm
No load speed (min-1) 550 550
Overall length 340 mm 340 mm
Net weight 2.9 kg 2.9 kg
Safety class /II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE032-1
Intended use
The tool is intended for drilling in wood, metal and
plastic.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated in accordance with European
Standard and can, therefore, also be used from sockets
without earth wire.
ENG102-3
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 86 dB(A)
Sound power level (LWA) : 97 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG202-3
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-13
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Drill
Model No./ Type: 6013B,6013BR
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
000230
Tomoyasu Kato
Director

4
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB001-6
DRILL SAFETY WARNINGS
1. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden
wiring or its own cord. Cutting accessory
contacting a "live" wire may make exposed
metal parts of the power tool "live" and could give
the operator an electric shock.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
• Change the direction of rotation only when the tool
comes to a complete stop. Changing it before the
tool stops may damage the tool. (Model 6013BR
only)
For Model 6013B
Fig.1
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
For Model 6013BR
Fig.2
The switch is reversible, providing either clockwise or
counterclockwise rotation. To start the tool, simply pull
the lower part of the switch trigger for clockwise or the
upper part for counterclockwise. Release the switch
trigger to stop.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing top grip (auxiliary handle)
Fig.3
Screw the top grip on the tool securely.
Installing or removing drill bit
For tool with standard keyed chuck
Fig.4
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise
in just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the
original position.

5
For tool with keyless chuck
Fig.5
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve
clockwise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve
counterclockwise.
OPERATION
Drilling operation
Always use the top or back grip (auxiliary handle) and
firmly hold the tool by top or back grip and switch handle
during operations.
Fig.6
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
• There is a tremendous twisting force exerted on
the tool/bit at the time of hole breakthrough. Hold
the tool firmly and exert care when the bit begins to
break through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly. (For Model 6013BR)
• Always secure small workpieces in a vise or similar
hold-down device.
• Avoid drilling in material that you suspect contains
hidden nails or other things that may cause the bit
to bind or break.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
Replacing carbon brushes
Fig.7
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Fig.8
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Hole saws
• Angle attachment
• Keyless drill chuck
• Chuck key
• Grip 36
• Depth gauge assembly
• Wrench

6
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Кнопка вимикача
1-2. Фіксатор
2-1. Проти годинникової стрілки
2-2. Кнопка вимикача
2-3. За годинниковою стрілкою
4-1. Ключ патрона
5-1. Затягнути
5-2. Муфта
5-3. Кільце
7-1. Обмежувальна відмітка
8-1. Ковпачок щіткотримача
8-2. Шуруповерт
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель 6013B 6013BR
Сталь 13 мм 13 мм
Діаметр свердління Деревина 36 мм 36 мм
Швидкість холостого ходу (хв.-1) 550 550
Загальна довжина 340 мм 340 мм
Чиста вага 2,9 кг 2,9 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Урізних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
ENE032-1
Призначення
Інструмент призначений для свердління деревини,
металу та пластмас.
ENF002-1
Джерело живлення
Інструмент можна підключати лише до джерела
струму, що має напругу, зазначену втабличці з
заводськими характеристиками, івін може
працювати лише від однофазного джерела
перемінного струму. Інструмент має подвійну
ізоляцію згідно зєвропейським стандартом і, отже,
може підключатися до розеток без клеми
заземлення.
ENG102-3
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA) : 86 дБ(A)
Рівень звукової потужності (LWA): 97 дБ(A)
Погрішність (К): 3 дБ(A)
Обов'язково використовуйте протишумові
засоби
ENG202-3
Вібрація
Загальна величина вібрації (сума трьох векторів),
визначена згідно зEN60745:
Режим роботи: свердління металу
Вібрація (aгод,D) : 2,5 м/с2або менше
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-13
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Дриль
№моделі/ тип: 6013B,6013BR
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
98/37/EC до 28 грудня 2009 року, апотім
2006/42/EC з29 грудня 2009 року

7
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія
30 січня 2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB001-6
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС СВЕРДЛІННЯ
1. Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом з
інструментом.Втрата контролю може
призвести до травм.
2. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану
електропроводку або власний шнур.
Торкання ріжучим приладом струмоведучої
проводки може призвести до передання
напруги до оголених металевих частин
електроприладу та ураженню оператора
електричним струмом.
3. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
4. Міцно тримайте інструмент.
5. Не торкайтесь руками частин, що
обертаються.
6. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
7. Не торкайтесь свердла або заготовки
одразу після свердління; вони можуть бути
дуже гарячими іспричинити опіки шкіри.
8. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки під
час використання цього пристрою. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених вцьому документі, може
призвести до серйозних травм.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Дія вимикача.
ОБЕРЕЖНО:
• Перед вмиканням інструменту умережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує іпісля відпускання
повертається вположення "вимкнено".
• Напрямок обертання можна міняти лише після
повної зупинки інструменту. Зміна напрямку до
зупинки інструменту може спричинити
пошкодження інструменту. (Тільки для моделі
6013BR)
Для моделі 6013B
Fig.1
Щоб включити інструмент, просто натисніть кнопку
вимикача. Щоб зупинити - відпустіть кнопку вимикача.
Для довготривалої роботи натисніть кнопку вимикача,
після чого натисніть кнопку фіксатора.
Щоб зупинити інструмент із зафіксованим вимикачем,
натисніть кнопку вимикача до кінця івідпустіть її.
Для моделі 6013BR
Fig.2
Вимикач має функцію реверса, що забезпечує
обертання або за годинниковою стрілкою, або проти
годинникової стрілки. Щоб запустити інструмент,
просто натисніть нижню частину кнопки вимикача
для обертання внапрямку за годинниковою стрілкою,

8
або верхню частину - для напрямку проти
годинникової стрілки. Щоб зупинити - відпустіть
кнопку вимикача.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Установка верхньої рукоятки (додаткова
рукоятка)
Fig.3
Надійно прикрутіть верхню рукоятку до інструменту.
Установка та заміна свердла
Для інструмента із стандартним кулачковим
патроном
Fig.4
Щоб встановити свердло, вставте його впатрон до
упору. Затягніть патрон рукою. Вставте ключ по черзі
вкожний із трьох отворів ізатягніть за годинниковою
стрілкою. Затягування має бути рівномірним вусіх
трьох отворах патрона.
Для видалення свердла крутіть ключ патрона проти
годинникової стрілки водному зотворів, далі ослабте
патрон рукою.
Після користування ключем для патрона не забудьте
зняти його.
Для інструмента із швидкозатискним патроном
Fig.5
Щоб розкрити кулачки патрона, тримайте кільце та
крутіть муфту проти годинникової стрілки. Вставте
свердло впатрон до упору. Щоб затягнути патрон
міцно тримайте кільце ікрутіть муфту за
годинниковою стрілкою.
Для видалення свердла тримайте кільце та крутіть
муфту проти годинникової стрілки.
ЗАСТОСУВАННЯ
Свердління
Завжди використовуйте верхню або задню ручку
(додаткову ручку) та міцно тримайте інструмент за
верхню або задню ручку та за ручку зперемикачем
під час роботи.
Fig.6
Свердління деревини
При свердлінні по деревині найкращі результати
досягаються, коли свердла для деревини оснащені
напрямним гвинтом. Напрямний гвинт полегшує
свердління тим, що він втягує свердло взаготовку.
Свердління металу
Щоб запобігти прослизанню свердла на початку
свердління, місце свердління необхідно накернити.
Помістіть кінець свердла внакернене місце і
починайте свердління.
При свердлінні металів використовується
змащувально-охолоджувальна рідина. Виключення
становлять чавун та мідь, які свердлять насуху.
ОБЕРЕЖНО:
• Надмірний тиск на інструмент не пришвидшує
свердління. Насправді надмірний тиск може
лише пошкодити свердло, зменшити
продуктивність інструменту та вкоротити термін
його експлуатації.
• Умомент завершення наскрізного отвору на
інструмент, або свердло діє надзвичайно
велике скручувальне зусилля. Міцно тримайте
інструмент ібудьте обережні, коли свердло
починає виходити із протилежного боку
заготовки.
• Свердло, яке заклинило, можна легко видалити,
встановивши перемикач реверсу на зворотній
напрямок обертання, щоб отримати задній хід.
Однак, задній хід інструменту може бути надто
різким, якщо Ви не будете його міцно тримати.
(Для моделі 6013BR)
• Невелику заготовку слід затискувати влещата
або подібний пристрій.
• Утримуйтесь від свердління вматеріалах, в
яких можуть бути приховані цвяхи та інші речі,
що можуть спричинити заклинювання чи
поломку свердла.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або
виконати ремонт, переконайтеся, що він
вимкнений та відключений від мережі.
Заміна вугільних щіток
Fig.7
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
Для видалення ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
Fig.8
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".

9
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Свердла
• Коронки
• Кутовий пристрій
• Швидкозатискний патрон
• Ключ до патрону
• Рекоятка 36
• Вузол обмежувача глибини узборі
• Гайковий ключ

10
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Spust przełącznika
1-2. Przycisk blokujący
2-1. W kierunku przeciwnym do ruchu
wskazówek zegara
2-2. Spust przełącznika
2-3. Zgodnie z kierunkiem ruchu
wskazówek zegara
4-1. Klucz do uchwytu wiertarskiego
5-1. Dokręcić
5-2. Tuleja
5-3. Pierścień
7-1. Znak ograniczenia
8-1. Pokrywka uchwytu szczotki
8-2. Wkrętarka
SPECYFIAKCJE
Model 6013B 6013BR
Stal 13 mm 13 mm
Wydajność Drewno 36 mm 36 mm
Prędkość bez obciążenia (min-1) 550 550
Długość całkowita 340 mm 340 mm
Ciężar netto 2,9 kg 2,9 kg
Klasa bezpieczeństwa /II
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• Specyfikacje mogąróżnićsięw zależności od kraju.
• Waga obliczona zgodnie z procedurąEPTA 01/2003
ENE032-1
Przeznaczenie
Elektronarzędzie jest przeznaczone do wiercenia w
drewnie, metalu i tworzywach sztucznych.
ENF002-1
Zasilanie
Elektronarzędzie może byćpodłączane jedynie do
zasilania o takim samym napięciu jakie określa tabliczka
znamionowa i może byćuruchamiane wyłącznie przy
zasilaniu jednofazowym prądem zmiennym. Przewody
sąpodwójnie izolowane zgodnie z Normami
Europejskimi i dlatego mogąbyćpodłączone do
gniazdek bez przewodu uziemiającego.
ENG102-3
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA) : 86 dB (A)
Poziom mocy akustycznej (LWA): 97 dB (A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze słuchu
ENG202-3
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: wiercenie w metalu
Emisja drgań(ah,D) : 2,5 m/s2lub poniżej
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-13
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Wiertarka
Model nr/ Typ: 6013B,6013BR
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
98/37/WE do dnia 28 grudnia 2009, a począwszy

11
od dnia 29 grudnia 2009 - 2006/42/WE
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 stycznia 2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB001-6
OSTRZEŻENIE DOTYCZĄCE
BEZPIECZEŃSTWA
1. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
2. Gdy narzędzie tnące podczas pracy może
zetknąć sięz ukrytymi przewodami
elektrycznymi bądźwłasnym przewodem
zasilającym, należy trzymaćurządzenie za
izolowane uchwyty. Przecięcie przewodu
elektrycznego pod napięciem powoduje, że
równieżodsłonięte elementy metalowe narzędzia
znajdąsiępod napięciem, grożąc porażeniem
operatora prądem elektrycznym.
3. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Trzymaćręce z dala od części obrotowych.
6. Nie pozostawiaćzałączonego elektronarzędzia.
Można uruchomićelektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
7. Nie dotykaćkońcówki wiertła lub części
obrabianej bezpośrednio po operacji; mogą
one byćbardzo gorące i przypalićskórę.
8. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.
OPIS DZIAŁANIA
UWAGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnićsię, czy
jest ono wyłączone i nie podłączone do sieci.
Włączanie
UWAGA:
• Przed podłączeniem elektronarzędzia do sieci
zawsze sprawdzaćczy spust włącznika działa
poprawnie i wraca do pozycji "OFF" po zwolnieniu.
• Kierunek obrotów zmieniaćjedynie po całkowitym
zatrzymaniu elektronarzędzia. Zmiana kierunku
obrotów przed zatrzymaniem elektronarzędzia
może spowodowaćjego uszkodzenie. (Tylko w
modelu 6013BR)
Dla modelu 6013B
Rys.1
W celu uruchomienia elektronarzędzia należy nacisnąć
na spust przełącznika. Zwolnićspust przełącznika, aby
wyłączyćelektronarzędzie.
Dla uruchomienia trybu pracy ciągłej, nacisnąć spust
przełącznika, a następnie wcisnąć przycisk blokujący.
Do zatrzymania elektronarzędzia pracującego w trybie
ciągłym, należy nacisnąć spust przełącznika do oporu, a
następnie zwolnićgo.
Dla modelu 6013BR
Rys.2
Przełącznik działa w obydwie strony, zapewniając obroty
zgodne lub przeciwne do kierunku ruchu wskazówek
zegara. W celu uruchomienia elektronarzędzia,
nacisnąć dolnączęść spustu przełącznika dla obrotów
zgodnych i górnączęść spustu przełącznika dla obrotów
przeciwnych do ruchu wskazówek zegara. Zwolnić
dźwignięprzełącznika, aby zatrzymaćelektronarzędzie.

12
MONTAŻ
UWAGA:
• Przed wykonywaniem jakichkolwiek czynności na
elektronarzędziu należy upewnićsię, czy jest ono
wyłączone i nie podłączone do sieci.
Instalowanie uchwytu górnego (rękojeść
pomocnicza)
Rys.3
Zamocowaćbezpiecznie górny uchwyt elektronarzędzia.
Zakładanie i wyjmowanie wiertła
Dla elektronarzędzi ze standardowym uchwytem
wiertarskim z kluczem
Rys.4
W celu założenia wiertła, należy umieścićgo w uchwycie
jak najgłębiej. Zacisnąć uchwyt ręką. Umieścićklucz do
uchwytu w każdym z trzech otworów i dokręcićw
kierunku zgodnym z ruchem wskazówek zegara.
Wszystkie trzy otwory należy dokręcićrównomiernie.
Aby wyjąć wiertło, należy w jednym z otworów
przekręcićklucz w kierunku przeciwnym do ruchu
wskazówek zegara, a następnie poluzowaćuchwyt ręką.
Po użyciu klucza do uchwytu, uchwyt powinien wrócić
do pierwotnej pozycji.
Dla elektronarzędzi z samozaciskowym uchwytem
wiertarskim
Rys.5
Przytrzymaćpierścieńi przekręcając tulejęw kierunku
przeciwnym do ruchu wskazówek zegara, otworzyć
uchwyt wiertarski. Umieścićwiertło tak głęboko jak to
możliwe. Przytrzymaćmocno pierścieńi przekręcić
tulejęw kierunku zgodnym z ruchem wskazówek zegara,
aby dokręcićuchwyt.
Aby wyjąć wiertło, przytrzymaćpierścieńi przekręcić
tulejęw kierunku przeciwnym do ruchu wskazówek
zegara.
DZIAŁANIE
Wiercenie otworów
Podczas eksploatacji zawsze należy korzystaćz
górnego lub tylnego uchwytu (uchwyt dodatkowy) i
mocno trzymaćnarzędzie za uchwyt górny lub dolny
oraz za uchwyt z przełącznikiem.
Rys.6
Wiercenie w drewnie
Podczas wiercenia w drewnie najlepsze wyniki osiąga
sięwkrętami do drewna ze śrubąprowadzącą. Śruba
prowadząca ułatwia wiercenie dzięki naprowadzeniu
wiertła w obrabiany materiał.
Wiercenie w metalu
Dla uniknięcia ześlizgnięcia sięwiertła przy
rozpoczynaniu wiercenia, napunktowaćmiejsce otworu
przy pomocy punktaka i młotka. Umieścićkońcówkę
wiertła we wgłębieniu i rozpocząć wiercenie.
Stosowaćśrodki smarująco-chłodzące przy wierceniu w
metalu. Wyjątki stanowiążelazo i miedź, które należy
wiercićna sucho.
UWAGA:
• Wywieranie nadmiernego nacisku na narzędzie nie
przyspiesza wiercenia. W praktyce, wywieranie
nadmiernego nacisku przyczynia sięjedynie do
uszkodzenia końcówki wiertła, zmniejszenia
wydajności i skrócenia okresu eksploatacyjnego
narzędzia.
• W momencie przebicia na elektronarzędzie/wiertło
wywierana jest olbrzymia siła skręcająca. Trzymać
elektronarzędzie mocno w momencie, gdy wiertło
jest bliskie przebicia obrabianego materiału.
• Zablokowane wiertło można łatwo wyjąć,
załączając przełącznik obrotów wstecznych i
wyprowadzając wiertło. Elektronarzędzie może
jednak nagle odbić, jeśli nie zostanie mocno
przytrzymane. (Dla modelu 6013BR)
• Niewielkie obrabiane kawałki materiału zawsze
zamocowywaćw imadle lub podobnym
przyrządzie przytrzymującym.
• Unikaćwiercenia w materiale, w którym mogą
znajdowaćsięgwoździe bądźinne przedmioty,
które mogąspowodowaćzakleszczenie lub
uszkodzenie wiertła.
KONSERWACJA
UWAGA:
• Przed wykonywaniem kontroli i konserwacji należy
sięzawsze upewnić, czy elektronarzędzie jest
wyłączone i nie podłączone do sieci.
Wymiana szczotek węglowych
Rys.7
Systematycznie wyjmowaći sprawdzaćszczotki
węglowe. Wymieniaćje, gdy ich zużycie sięga znaku
granicznego. Szczotki powinny byćczyste i łatwo
wchodzićw uchwyty. Należy wymieniaćobydwie
szczotki jednocześnie. Stosowaćwyłącznie identyczne
szczotki węglowe.
Do wyjęcia pokrywek uchwytów szczotek używać
śrubokrętu. Wyjąć zużyte szczotki węglowe, włożyć
nowe i zabezpieczyćpokrywkami uchwytów szczotek.
Rys.8
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny byćwykonywane
przez Autoryzowane Centra Serwisowe Makita,
wyłącznie przy użyciu części zamiennych Makita.

13
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Wiertła
• Piły do otworów
• Nasadka kątowa
• Samozaciskowy uchwyt wiertarski
• Klucz do uchwytu wiertarskiego
• Uchwyt 36
• Zakładanie ogranicznika głębokości wiercenia
• Klucz

14
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Trăgaciul întrerupătorului
1-2. Buton de blocare
2-1. În sens invers acelor de ceasornic
2-2. Trăgaciul întrerupătorului
2-3. În sensul acelor de ceasornic
4-1. Cheie pentru mandrină
5-1. Strângere
5-2. Manşon
5-3. Inel
7-1. Marcaj limită
8-1. Capacul suportului pentru perii
8-2. Maşinăde înşurubat
SPECIFICAŢII
Model 6013B 6013BR
Oţel 13 mm 13 mm
Capacităţi Lemn 36 mm 36 mm
Turaţia în gol (min-1) 550 550
Lungime totală340 mm 340 mm
Greutate netă2,9 kg 2,9 kg
Clasa de siguranţă /II
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile pot varia în funcţie de ţară.
• Greutatea este specificatăconfom procedurii EPTA-01/2003
ENE032-1
Scopul de utilizare
Aceastămaşine efectueazăoperaţiuni de găurire a
lemnului, metalului şi materialelor plastice.
ENF002-1
Sursăde alimentare
Maşina se va alimenta de la o sursăde curent alternativ
monofazat, cu tensiunea egalăcu cea indicatăpe
plăcuţa de identificare a maşinii. Având dublăizolaţie,
conform cu Standardele Europene, se poate conecta la
o prizăde curent fărăcontacte de împământare.
ENG102-3
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA) : 86 dB (A)
Nivel de putere acustică(LWA): 97 dB(A)
Eroare (K): 3 dB(A)
Purtaţi mijloace de protecţie a auzului
ENG202-3
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de funcţionare: găurire în metal
Nivel de vibraţii (ah,D): 2,5 m/s2sau mai puюin
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe
o estimare a expunerii în condiţii reale de utilizare
(luând în considerare toate părţile ciclului de
operare, precum timpii în care unealta a fost oprită,
sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-13
Numai pentru ţările europene
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşină de găurit
Modelul nr. / Tipul: 6013B,6013BR
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
98/37/CE pânăla 28 decembrie 2009 şi în
continuare cu 2006/42/CE de la 29 decembrie
2009
Şi este fabricat în conformitate cu următoarele
standarde sau documente standardizate:
EN60745
Documentaţiile tehnice sunt păstrate de reprezentantul
nostru autorizat în Europa care este:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 ianuarie 2009
000230
Tomoyasu Kato

15
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor avertizări
şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB001-6
AVERTISMENTE DE SIGURANŢĂ
LA GĂURIRE
1. Utilizaţi mânerele auxiliare, dacăsunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.
2. Ţineţi maşina electricăde suprafeţele de
apucare izolate, la efectuarea unei operaţii în
care accesoriul de tăiere poate intra în contact
cu cabluri ascunse sau cu propriul cordon de
alimentare. Accesoriul de tăiere care intrăîn
contact cu un cablu sub tensiune poate pune sub
tensiune părţile metalice expuse ale maşinii,
putând supune operatorul unui şoc electric.
3. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
4. Ţineţi bine maşina
5. Nu atingeţi piesele în mişcare.
6. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile
7. Nu atingeţi burghiul sau piesa de lucru imediat
dupăoperaţiune; acestea pot fi fierbinţi şi vă
pot cauza arsuri
8. Unele materiale conţin substanţe chimice care
pot fi toxice. Aveţi grijăsănu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi
instrucţiunile de siguranţă ale furnizorului
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
AVERTISMENT:
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
acest produs. FOLOSIREA INCORECTĂsau
nerespectarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătămări
corporale grave.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a o regla sau de
a verifica starea sa de funcţionare.
Acţionarea întrerupătorului
ATENŢIE:
• Înainte de a branşa maşina la reţea, verificaţi dacă
trăgaciul întrerupătorului funcţioneazăcorect şi
dacărevine la poziţia "OFF" (oprit) atunci când
este eliberat.
• Schimbaţii direcţia de rotaţie doar când maşina se
opreşte complet. Dacăschimbaţi viteza înainte ca
maşina săse oprească, riscaţi săo deterioraţi.
(doar la modelul 6013BR)
Pentru modelul 6013B
Fig.1
Pentru a porni maşina, trebuie doar săacţionaţi
întrerupătorul. Eliberaţi întrerupătorul pentru a opri
maşina.
Pentru o funcţionare continuă, apăsaţi întrerupătorul şi
butonul de blocare.
Pentru a opri maşina din poziţia blocată, acţionaţi la
maxim întrerupătorul, apoi eliberaţi-l.
Pentru modelul 6013BR
Fig.2
Întrerupătorul are funcţie reversibilă, putând funcţiona fie
în sensul acelor de ceasornic, fie în sens invers. Pentru
a porni maşina, nu trebuie decât săacţionaţi partea
inferioarăa levierului întrerupătorului pentru funcţionare
în sensul acelor de ceasornic, iar pentru funcţionarea în
sens invers acţionaţi partea superioarăa levierului.
Eliberaţi levierul pentru a opri maşina.
MONTARE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
deconectat-o de la reţea înainte de a efectua vreo
intervenţie asupra maşinii.
Instalarea mânerului superior (mânerul
auxiliar)
Fig.3
Înşurubaţi bine mânerul superior pe maşinaă.
Instalarea sau demontarea vârfului de burghiu
Pentru maşinile cu mandrinăstandard cu cheie
Fig.4
Pentru a monta vârful, introduceţi-l în mandrinăla maxim.
Strângeţi manual mandrina. Poziţionaţi cheia mandrinei
în fiecare dintre cele trei orificii şi strângeţi în sensul orar.
Asiguraţi-văcăaţi strâns în mod egal cele trei orificii.
Pentru a demonta vârful, răsuciţi cheia mandrinei în

16
sens antiorar într-un singur orificiu, apoi slăbiţi mandrina
manual.
Dupăce aţi folosit cheia mandrinei, asiguraţi-văcăo
aduceţi la poziţia iniţială.
Pentru maşinile cu mandrinăfărăcheie
Fig.5
Ţineţi inelul şi răsuciţi manşonul în sens antiorar pentru
a deschide fălcile mandrinei. Introduceţi vârful la maxim.
Ţineţi bine inelul şi răsuciţi manşonul în sensul acelor de
ceasornic pentru a strânge mandrina.
Pentru a demonta vârful, ţineţi inelul şi răsuciţi manşonul
în sens antiorar.
FUNCŢIONARE
Găurirea
Utilizaţi întotdeauna mânerul superior sau posterior
(mâner auxiliar), ţinând ferm instrumentul, precum şi
mânerul de comutator în timpul operării.
Fig.6
Găurirea lemnului
Când găuriţi lemnul, obţineţi cele mai bune rezultate cu
burghiele de lemn dotate cu şurub de ghidaj. Şurubul de
ghidaj face ca perforarea săfie mai uşoarătrăgând
vârful în piesa de lucru.
Găurirea metalului
Pentru a evita alunecarea vârfului atunci când începeţi
săperforaţi, faceţi un marcaj cu un dorn de perforat în
punctul unde doriţi săfaceţi gaura. Poziţionaţi vârful pe
marcaj şi începeţi perforarea.
Folosiţi un lubrifiant de tăiere atunci când găuriţi metale.
Singurele excepţii sunt fierul şi alama, care trebuie săfie
găurite uscate.
ATENŢIE:
• Aplicarea unei forţe excesive asupra maşinii nu va
grăbi operaţiunea de găurire. De fapt, presiunea
excesivănu va face decât sădeterioreze burghiul,
scăzând preformanţele maşinii şi scurtând durata
de viaţă a acesteia.
• Se exercităo forţă extraordinarăde presiune
asupra maşinii/burghiului în momentul găuririi.
Susţineţi maşina cu fermitate şi aveţi grijăatunci
când burghiul începe săpenetreze piese a de
lucru.
• Un burghiu blocat se poate debloca prin inversarea
sensului de rotaţie al maşinii. Totuşi, maşina poate
avea un recul puternic dacănu o susţineţi cu
fermitate (pentru modelul 6013BR).
• Piesele mici trebuie săfie fixate cu o menghină
sau cu un alt dispozitiv similar de fixare.
• Evitaţi găurirea materialelor în care se pot afla cuie
ascunse sau alte elemente care pot cauza ruperea
sau îndoirea burghiului.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a efectua
operaţiuni de verificare sau întreţinere.
Înlocuirea periilor de carbon
Fig.7
Detaşaţi periile de carbon şi verificaţi-le în mod regulat.
Schimbaţi-le atunci când s-au uzat pânăla marcajul
limită. Periile de carbon trebuie săfie în permanenţă
curate şi săalunece uşor în suport. Ambele perii de
carbon trebuie săfie înlocuite simultan cu alte perii
identice.
Folosiţi o şurubelniţă pentru a îndepărta capacul
suportului periilor de carbon. Scoateţi periile de carbon
uzate şi fixaţi capacul pentru periile de carbon.
Fig.8
Pentru a menţine siguranţa şi fiabilitatea maşinii,
reparaţiile şi reglajele trebuie săfie efectuate numai la
Centrele de service autorizat Makita, folosindu-se piese
de schimb Makita.
ACCESORII
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare
recomandate pentru maşina dumneavoastrăîn
acest manual. Utilizarea oricăror alte accesorii sau
piese auxiliare poate cauza vătămări. Folosiţi
accesoriile pentru operaţiunea pentru care au fost
concepute.
Dacăaveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-văcentrului local
de service Makita.
• Burghiu
• Fierăstrău pentru găuri
• Ataşarea elementului unghiular
• Maşinăde găurit cu mandrinăfărăcheie
• Cheie pentru mandrină
• Mâner 36
• Ansamblul profundorului
• Cheie

17
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
1-1. Schalter
1-2. Blockierungstaste
2-1. Gegenuhrzeigersinn
2-2. Schalter
2-3. Uhrzeigersinn
4-1. Spannfutterschlüssel
5-1. Anziehen
5-2. Muffe
5-3. Ring
7-1. Grenzmarke
8-1. Kohlenhalterdeckel
8-2. Schrauber
TECHNISCHE DATEN
Modell 6013B 6013BR
Stahl 13 mm 13 mm
Leistungen Holz 36 mm 36 mm
Leerlaufdrehzahl (min-1) 550 550
Gesamtlänge 340 mm 340 mm
Netto-Gewicht 2,9 kg 2,9 kg
Sicherheitsklasse /II
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne
Hinweis
• Die technischen Daten können für verschiedene Länder unterschiedlich sein.
• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003
ENE032-1
Verwendungszweck
Dieses Werkzeug ist für das Bohren in Holz, Metall und
Kunststoff bestimmt.
ENF002-1
Speisung
Das Werkzeug darf nur an eine entsprechende Quelle
mit der gleichen Spannung angeschlossen werden, wie
sie auf dem Typenschild aufgeführt wird, und es kann
nur mit Einphasen-Wechselstrom arbeiten. Es besitzt in
Übereinstimmung mit den europäischen Normen eine
Zweifach-Isolierung, aufgrund dessen kann es aus
Steckdosen ohne Erdungsleiter gespeist werden.
ENG102-3
Geräuschpegel
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Schalldruckpegel (LpA): 86 dB (A)
Schallleistungspegel (LWA): 97 dB(A)
Abweichung (K): 3 dB(A)
Tragen Sie einen Gehörschutz.
ENG202-3
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Arbeitsmodus: bohren in Metall
Schwingungsabgabe (ah,D) : 2,5 m/s2oder weniger
Abweichung (K): 1,5 m/s2
ENG901-1
• Die deklarierte Schwingungsbelastung wurde
gemäß der Standardtestmethode gemessen und
kann für den Vergleich von Werkzeugen
untereinander verwendet werden.
• Die deklarierte Schwingungsbelastung kann auch
in einer vorläufigen Bewertung der Gefährdung
verwendet werden.
WARNUNG:
• Die Schwingungsbelastung während der
tatsächlichen Anwendung des Elektrowerkzeugs
kann in Abhängigkeit von der Art und Weise der
Verwendung des Werkzeugs vom deklarierten
Belastungswert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle
Bestandteile des Arbeitsablaufs ein, also zusätzlich
zu den Arbeitszeiten auch Zeiten, in denen das
Werkzeug ausgeschaltet ist oder ohne Last läuft).
ENH101-13
Nur für europäische Länder
EG-Konformitätserklärung
Wir, Makita Corporation als verantwortlicher
Hersteller, erklären, dass die folgenden Geräte der
Marke Makita:
Bezeichnung des Geräts:
Bohrmaschine
Modelnr./ -typ: 6013B,6013BR
in Serie gefertigt werden und
den folgenden EG-Richtlininen entspricht:
98/37/EC bis 28. Dezember 2009 und 2006/42/EC
ab dem 29. Dezember 2009
Außerdem werden die Geräte gemäß den folgenden
Standards oder Normen gefertigt:
EN60745
Die technische Dokumentation erfolgt durch unseren
Bevollmächtigten in Europa:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England

18
30. Januar 2009
000230
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und -anweisungen sorgfältig durch. Werden die
Warnungen und Anweisungen ignoriert, besteht die
Gefahr eines Stromschlags, Brands und/oder schweren
Verletzungen.
Bewahren Sie alle Warnhinweise und
Anweisungen zur späteren Referenz gut
auf.
GEB001-6
SICHERHEITSHINWEISE FÜR
DAS BOHREN
1. Verwenden Sie die mit dem Werkzeug
gelieferten Zusatzgriffe. Ein Verlust der
Kontrolle über das Werkzeug kann zu
Verletzungen führen.
2. Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie unter
Bedingungen arbeiten, bei denen das
Werkzeug verborgene Verkabelung oder das
eigene Kabel berühren kann. Bei Kontakt des
Trennwerkzeugs mit einem stromführenden Kabel
wird der Strom an die Metallteile des
Elektrowerkzeugs und dadurch an den Bediener
weitergeleitet, und der Bediener erleidet einen
Stromschlag.
3. Achten Sie darauf, dass Sie immer einen
festen Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie
darauf, dass sich unter Ihnen niemand aufhält.
4. Halten Sie das Werkzeug fest in der Hand.
5. Nähern Sie die Hände nicht den sich
drehenden Teilen.
6. Lassen Sie das Werkzeug nicht
unbeaufsichtigt laufen. Arbeiten Sie nur mit
ihm, wenn Sie es in der Hand halten.
7. Berühren Sie unmittelbar nach Arbeitsende
nicht den Bohrer oder das bearbeitete Teil. Sie
können sehr heiß sein und Sie könnten sich
verbrennen.
8. Manche Materialien enthalten Chemikalien, die
giftig sein können. Geben Sie Acht, dass Sie
diese nicht einatmen oder berühren. Lesen Sie
die Material-Sicherheitsblätter des Lieferers.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG:
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann es
zu schweren Verletzungen kommen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Überzeugen Sie sich immer vor dem Einstellen
des Werkzeugs oder der Kontrolle seiner Funktion,
dass es abgeschaltet und der Stecker aus der
Dose gezogen ist.
Einschalten
ACHTUNG:
• Kontrollieren Sie immer vor dem Anschluss des
Werkzeugs in die Steckdose, ob der Schalter
richtig funktioniert und nach dem Loslassen in die
ausgeschaltete Position zurückkehrt.
• Ändern Sie die Drehrichtung erst dann, wenn das
Werkzeug vollständig still steht. Ihre Änderung vor
dem Stillstand kann das Werkzeug beschädigen.
(Nur Modell 6013BR)
Für Modell 6013B
Abb.1
Wenn Sie das Werkzeug ingangsetzen wollen, muss nur
der Schalter gedrückt werden. Wenn Sie das Werkzeug
abschalten wollen, lassen Sie den Schalter los.
Wenn Sie kontinuierlich arbeiten wollen, drücken Sie
den Schalter und dann die Blockierungstaste.
Wenn Sie das Werkzeug aus dem Blockierungsbetrieb
abschalten wollen, drücken Sie fest den Schalter und
lassen ihn dann los.
Für Modell 6013BR
Abb.2
Der Schalter ist zweiseitig und er ermöglicht das Drehen
in Uhrzeigerrichtung und in Gegenuhrzeigerrichtung.
Wenn Sie das Werkzeug ingangsetzen wollen, muss nur
der untere Teil des Schalters für das Drehen in
Uhrzeigerrichtung und der obere Teil des Schalters für
das Drehen in Gegenuhrzeigerrichtung gedrückt werden.
Wenn Sie das Werkzeug abschalten wollen, muss der
Schalter losgelassen werden.

19
MONTAGE
ACHTUNG:
• Ehe Sie am Werkzeug irgendwelche Arbeiten
beginnen, überzeugen Sie sich immer vorher, dass
es abgeschaltet und der Stecker aus der Dose
gezogen ist.
Anbau des oberen Griffes (Hilfshalter)
Abb.3
Schrauben Sie den oberen Griff fest am Werkzeug an.
Einsetzen oder Herausnehmen des Bohrers
Für Werkzeug mit Standardspannfutter mit
Schlüssel.
Abb.4
Wenn Sie den Bohrer aufsetzen wollen, schieben Sie
ihn so weit wie möglich in das Spannfutter. Ziehen Sie
das Spannfutter mit der Hand fest. Schieben Sie den
Spannfutterschlüssel in jede der drei Öffnungen und
ziehen Sie es in Uhrzeigerrichtung fest. Achten Sie auf
das gleichmäßige Festziehen aller drei Öffnungen im
Spannfutter.
Wenn Sie den Bohrer herausnehmen wollen, drehen Sie
mit dem Schlüssel in einer Öffnung des Spannfutters im
Gegenuhrzeigersinn und lösen dann das Spannfutter mit
der Hand.
Wenn Sie den Spannfutterschlüssel verwenden,
vergessen Sie nicht, ihn an seinen Platz zurückzulegen.
Für das Werkzeug mit Spannfutter ohne Schlüssel
Abb.5
Halten Sie den Ring und öffnen Sie die
Spannfutterbacken durch Drehen der Muffe in
Gegenuhrzeigerrichtung. Schieben Sie den Bohrer so
weit wie möglich in das Spannfutter. Halten Sie den Ring
fest und ziehen Sie das Spannfutter durch Drehen der
Muffe in Uhrzeigerrichtung fest.
Wenn Sie den Bohrer herausnehmen möchten, halten
Sie den Ring und drehen mit der Muffe im
Gegenuhrzeigersinn.
ARBEIT
Bohren
Verwenden Sie stets den oberen Griff oder den hinteren
Griff (Zusatzgriff) und halten Sie während der Arbeit das
Werkzeug am oberen oder hinteren Griff und am
Schaltergriff fest.
Abb.6
Bohren in Holz
Wenn Sie in Holz bohren, erreichen Sie die besten
Ergebnisse mit der Verwendung von Holzbohrern mit
Führungsschraube. Die Führungsschraube erleichtert
das Bohren dadurch, dass sie den Bohrer in das Holz
hineinzieht.
Bohren in Metall
Um das Verrutschen des Bohrers zum Bohrbeginn zu
vermeiden, schlagen Sie an der geplanten Bohrstelle mit
Hammer und Körner einen Einschlag. Setzen Sie die
Bohrerspitze auf diesen Einschlag auf und beginnen Sie
zu bohren.
Verwenden Sie beim Bohren in Metall Schneidflüssigkeit.
Eine Ausnahme bilden Eisen und Messing, die trocken
gebohrt werden sollen.
ACHTUNG:
• Sie beschleunigen das Bohren nicht durch
übermäßigen Druck auf das Werkzeug. In
Wirklichkeit führt dieser übermäßige Druck nur
zur Beschädigung der Spitze Ihres Bohrers, zur
Verminderung der Wirksamkeit des Werkzeugs
und zur Verkürzung seiner Lebensdauer.
• In dem Augenblick, in dem der Bohrer in das
Material eindringt, wirken auf das Werkzeug und
den Bohrer enorme Kräfte. Halten Sie das
Werkzeug fest und achten Sie darauf, wenn der
Bohrer in das zu bohrende Teil einzudringen
beginnt.
• Ein festgefressener Bohrer kann einfach durch
Umschalten des Drehrichtungsumschalters in die
entgegengesetzte Position befreit werden. Wenn
Sie jedoch das Werkzeug nicht festhalten, kann es
unerwartet herausspringen. (Für Modell 6013BR)
• Spannen Sie kleine Teile immer im Schraubstock
oder in einer ähnlichen Befestigungseinrichtung
ein.
• Bohren Sie nicht in Materialien, bei denen Sie den
Verdacht haben, dass sie Nägel oder andere
Dinge verbergen, welche ein Steckenbleiben oder
Brechen des Bohrers verursachen könnten.
WARTUNG
ACHTUNG:
• Bevor Sie mit der Kontrolle oder Wartung des
Werkzeugs beginnen, überzeugen Sie sich immer,
dass es ausgeschaltet und der Stecker aus der
Steckdose herausgezogen ist.
Kohlenwechsel
Abb.7
Nehmen Sie die Kohlen regelmäßig heraus und
wechseln Sie sie. Wenn sie bis zur Grenzmarke
verbraucht sind, müssen sie ausgewechselt werden. Die
Kohlen müssen sauber sein und locker in ihre Halter
hineinfallen. Die beiden Kohlen müssen gleichzeitig
ausgewechselt werden. Verwenden Sie ausschließlich
gleiche Kohlen.
Schrauben Sie mit einem Schraubenzieher den
Kohlenhalterdeckel ab. Wechseln Sie die
verschlissenen Kohlen, legen Sie neue ein und
schrauben Sie den Deckel wieder auf.
Abb.8
Zur Aufrechterhaltung der SICHERHEIT und
ZUVERLÄSSIGKEIT des Produkts müssen die

20
Reparaturen und alle Wartungen und Einstellungen von
den autorisierten Servicestellen der Firma Makita und
unter Verwendung der Ersatzteile von Makita
durchgeführt werden.
ZUBEHÖR
ACHTUNG:
• Für Ihr Werkzeug Makita, das in dieser Anleitung
beschrieben ist, empfehlen wir folgende
Zubehörteile und Aufsätze zu verwenden. Bei der
Verwendung anderer Zubehörteile oder Aufsätze
kann die Verletzungsgefahr für Personen drohen.
Die Zubehörteile und Aufsätze dürfen nur für ihre
festgelegten Zwecke verwendet werden.
Wenn Sie nähere Informationen bezüglich dieses
Zubehörs benötigen, wenden Sie sich bitte an Ihre
örtliche Servicestelle der Firma Makita.
• Bohrer
• Kronenbohrer
• Winkelaufsatz
• Schlüsselloses Bohrmaschinenspannfutter
• Spannfutterschlüssel
• Griff 36
• Tiefenlehre
• Schlüssel
