Makita BDA341 User manual

GB Cordless Angle Drill Instruction Manual
F Perceuse d’angle sans fil Manuel d’instructions
D Akku-Winkelbohrmaschine Betriebsanleitung
I Trapano ad angolo a batteria Istruzioni per l’uso
NL Haakse boormachine snoerloze Gebruiksaanwijzing
E Taladro en ángulo sin cable Manual de instrucciones
P Berbequim angular a bateria Manual de instruções
DK Batteridrevet vinkelboremaskine Brugsanvisning
GR Φορητ γωνιακ τρυπάνι Οδηγίες χρήσεως
BDA341
BDA351

2
12
34
56
78
8
10
9
7
66
A
B
5
4
1
2
3

15
NEDERLANDS Verklaring van algemene gegevens
1Knop
2 Rood gedeelte
3 Accu
4 Trekschakelaar
5Lamp
6 Omkeerschakelaar
7Bus
8 Gleuf
9Haak
10 Schroef
TECHNISCHE GEGEVENS
Model BDA341 BDA351
Capaciteit
Staal ......................................................................................... 10mm 10mm
Hout .......................................................................................... 25mm 25mm
Toerental onbelast (min–1) ........................................................... 0–1 700 0–1 800
Totale lengte ................................................................................ 326 mm 326 mm
Netto gewicht ............................................................................... 1,6 kg 1,7 kg
Nominale spanning ...................................................................... DC 14,4V DC 18V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het boren van schroe-
ven in hout, metaal en plastic.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
Volg de veiligheidsvoorschriften voor boren ALTIJD
strict op en laat u NIET misleiden door gemak of ver-
trouwdheid met het product (verworven na langdurig
gebruik). Als u dit elektrisch gereedschap op een
onveilige of onjuiste manier gebruikt, bestaat er
gevaar voor ernstige persoonlijke verwonding.
1. Houd het gereedschap bij de geïsoleerde hand-
grepen vast wanneer u boort op plaatsen waar
de boor met verborgen elektrische bedrading of
met het netsnoer van het gereedschap in contact
kan komen.
Door contact met een onder spanning staande
draad zullen de metalen delen van het gereedschap
onder spanning komen te staan zodat de gebruiker
een elektrische schok kan krijgen.
2. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt. Controleer of er zich niemand bene-
den u bevindt wanneer u het gereedschap op een
hoge plaats gaat gebruiken.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van draaiende
onderdelen.
5. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
6. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik. Deze kunnen erg heet zijn en
brandwonden veroorzaken.
7. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de
veiligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN
VOOR ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van een
grote stroomafgifte, oververhitting, brandwonden, en
zelfs defecten.
6. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.

16
7. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
8. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens de functies op het
gereedschap af te stellen of te controleren.

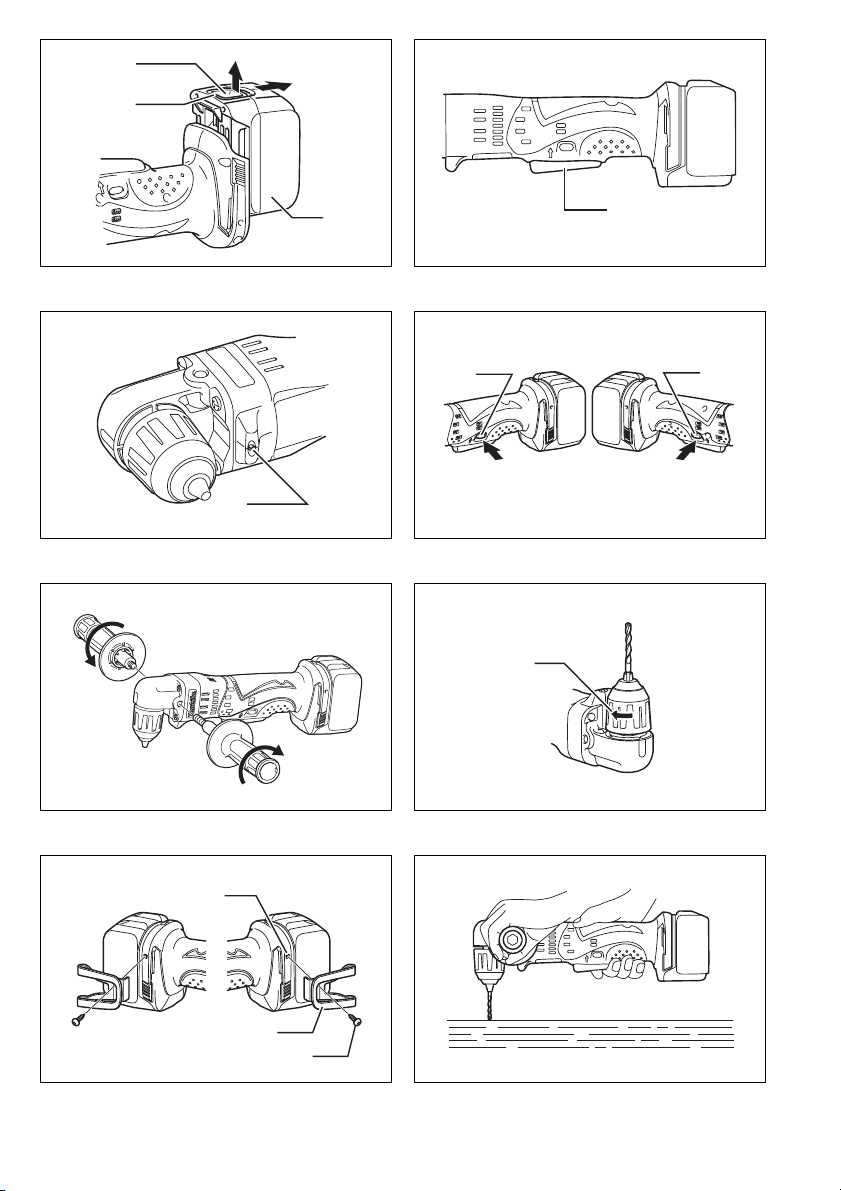

Installeren of verwijderen van de accu (Fig.1)
• Schakel het gereedschap altijd uit alvorens de accu te
installeren of te verwijderen.
• Om de accu te verwijderen, haalt u hem uit het gereed-
schap terwijl u de knop op de voorkant van de accu
verschuift.
• Om de accu te installeren, doet u de tong op de accu
overeenkomen met de groef in de behuizing en dan
schuift u de accu erin. Schuif de accu zo ver mogelijk
erin totdat deze op zijn plaats vastklikt. Wanneer het
rode gedeelte op de bovenkant van de knop nog zicht-
baar is, zit de accu niet volledig erin. Schuif hem volle-
dig erin totdat het rode gedeelte niet meer zichtbaar is.
Als u dit niet doet, kan de accu per ongeluk eruit vallen
en uzelf of andere personen in uw omgeving verwon-
den.
• Probeer nooit om de accu met geweld erin te duwen.
Als de accu er niet gemakkelijk ingaat, betekent dit dat
u hem niet op de juiste wijze erin steekt.
Werking van de trekschakelaar (Fig. 2)
LET OP:
• Alvorens de accu in het gereedschap te plaatsen, moet
u altijd controleren of de trekschakelaar goed werkt en
bij het loslaten naar de “OFF” positie terugkeert.
Om het gereedschap te starten, drukt u gewoon de trek-
schakelaar in. Hoe harder u de schakelaar indrukt, hoe
sneller het gereedschap draait. Laat de schakelaar los
om het gereedschap te stoppen.
LET OP:
• Zorg ervoor dat u het gereedschap stevig vasthoudt
wanneer u het gereedschap uitschakelt.
De lampjes aanzetten (Fig. 3)
LET OP:
• Kijk niet direct in het lamplicht of in de lichtbron.
Druk de trekschakelaar in om de lamp aan te zetten. De
lamp blijft branden zolang als u de trekschakelaar inge-
drukt houdt. De lamp gaat automatisch uit 10 – 15
seconden na het loslaten van de trekschakelaar.
OPMERKING:
• Gebruik een droge doek om vuil op de lamp eraf te
vegen. Pas op dat u geen krassen maakt op de lamp-
lens, omdat de verlichtingssterkte daardoor kan ver-
minderen.
Werking van de omkeerschakelaar (Fig. 4)
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting.
Wanneer deze schakelaar in de neutrale stand staat, kan
de trekschakelaar niet worden ingedrukt.
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te starten.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Als u de draairichting verandert terwijl het
gereedschap nog draait, kan het gereedschap bescha-
digd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer u het gereedschap niet gebruikt.
INEENZETTEN
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de accu ervan is verwijderd alvorens enig werk aan
het gereedschap uit te voeren.
Installeren van de zijhandgreep (hulphandgreep)
(Fig. 5)
LET OP:
• Controleer altijd of de zijhandgreep goed vastgezet is
vooraleer met het werk te beginnen.
Schroef de zijhandgreep stevig vast op het gereedschap.
U kunt de zijhandgreep op een van beide zijden van het
gereedschap installeren. Kies de zijde die gemakkelijkst
is voor uw werk.
Installeren of verwijderen een boor (Fig. 6)
Houdt het gereedschap weer stevig vast en draai de bus
om naar links voor het openen van de spanklauwen.
Steek vervolgens de boor zo ver mogelijk in de boorkop.
Houdt daarna het gereedschap weer stevig vast en draai
de bus om naar rechts voor het vastzetten van de boor-
kop. Voor het verwijderen van de boor, het gereedschap
vasthouden en de bus naar links omdraaien.
Haak (Fig. 7)
De haak is handig om het gereedschap tijdelijk op te
hangen. De haak kan aan iedere zijkant van het gereed-
schap worden bevestigd.
Om de haak te bevestigen, steekt u deze in een gleuf op
een zijkant en zet u hem vast met de schroef.
Om de haak eraf te halen, draait u de schroef los en
haalt u de haak eraf.

17
BEDIENING
LET OP:
• Houd het gereedschap tijdens het gebruik stevig vast
met de ene hand op het grijpgedeelte van het gereed-
schap en de andere hand op de zijhandgreep. (Fig. 8)
Normaal boren
Boren in metaal
Wanneer u begint te boren, gebeurt het dikwijls dat de
boor slipt. Om dit te voorkomen slaat u van tevoren met
een drevel een deukje in het metaal op de plaats waar u
wilt boren. Plaats vervolgens de boor in het deukje en
start het boren.
Gebruik altijd boorolie wanneer u in metaal boort. De
enige uitzonderingen zijn ijzer en koper die “droog”
geboord dienen te worden.
LET OP:
• Door teveel druk op het gereedschap uit te oefenen
verloopt het boren niet sneller. Integendeel, teveel druk
op het gereedschap zal alleen maar de boor beschadi-
gen, de prestatie van het gereedschap verminderen en
de gebruiksduur verkorten.
• Er ontstaan enorme spanningen op het ogenblik dat de
boor uit het gaatje tevoorschijn komt. Houd derhalve
het gereedschap stevig vast en wees op uw hoede.
• Wanneer de boor klemraakt, keert u met de omkeer-
schakelaar de draairichting om, om de boor uit het
gaatje te krijgen. Het gereedschap kan echter plotse-
ling terugspringen wanneer u het niet stevig vasthoudt.
• Kleine werkstukken dient u altijd eerst vast te zetten
met een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken wordt gebruikt
totdat de accu is ontladen, dient u het gereedschap
15 minuten te laten rusten vooraleer met een nieuwe
accu verder te werken.
ONDERHOUD
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens te beginnen met
onderhoud of inspectie.
Om de VEILIGHEID en BETROUWBAARHEID van het
product te handhaven, dienen alle reparaties en alle
andere onderhoudswerkzaamheden of afstellingen te
worden uitgevoerd door een erkend Makita Servicecen-
trum, en dat uitsluitend met gebruik van Makita vervan-
gingsonderdelen.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
•Boorbits
•Haak
• Plastic draagkist
• Verschillende types originele Makita accu’s en accula-
ders

3
ENGLISH Explanation of general view
1Button
2 Red part
3 Battery cartridge
4 Switch trigger
5Lamp
6 Reversing switch
7Sleeve
8 Groove
9Hook
10 Screw
SPECIFICATIONS
Model BDA341 BDA351
Capacities
Steel ......................................................................................... 10mm 10mm
Wood ........................................................................................ 25mm 25mm
No load speed (min–1) ................................................................. 0–1,700 0–1,800
Overall length .............................................................................. 326 mm 326 mm
Net weight .................................................................................... 1.6 kg 1.7 kg
Rated voltage .............................................................................. D.C.14.4V D.C.18V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for drilling in wood, metal and plastic.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
SPECIFIC SAFETY RULES GEB002-2
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to drill safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tools
may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed metal
parts of the tool “live” and shock the opeator.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in high
locations.
3. Hold the tool firmly.
4. Keep hands away from rotating parts.
5. Do not leave the tool running. Operate the tool
only when hand-held.
6. Do not touch the drill bit or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
7. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE ENC007-2
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow, over-
heating, possible burns and even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.

4
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.
Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the front of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
CAUTION:
• Be sure to hold the tool firmly before the tool is
switched off.
Lighting up the front lamp (Fig. 3)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 – 15 seconds after
the switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Installing side grip (auxiliary handle) (Fig. 5)
CAUTION:
• Always be sure that the side grip is installed securely
before operation.
Screw the side grip on the tool securely. The side grip
can be installed on either side of the tool, whichever is
convenient.
Installing or removing drill bit (Fig. 6)
Hold the tool firmly and turn the sleeve counterclockwise
to open the chuck jaws. Place the bit in the chuck as far
as it will go. Hold the tool firmly and turn the sleeve clock-
wise to tighten the chuck. To remove the bit, hold the tool
firmly and turn the sleeve counterclockwise.
Hook (Fig. 7)
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool hous-
ing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
CAUTION:
• Hold the tool firmly with one hand on the gripping part
of the tool and the other hand on the side grip when
performing the tool. (Fig. 8)
Drilling operation
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.

5
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Drill bits
•Hook
• Plastic carrying case
• Various type of Makita genuine batteries and chargers

9
DEUTSCH Übersicht
1 Knopf
2 Roter Teil
3 Akku
4 Ein-Aus-Schalter
5 Lampe
6 Drehrichtungsumschalter
7 Werkzeugverriegelung
8 Führungsnut
9Haken
10 Schraube
TECHNISCHE DATEN
Modell BDA341 BDA351
Schraubkapazität
Stahl ......................................................................................... 10mm 10mm
Holz .......................................................................................... 25mm 25mm
Leerlaufdrehzahl (min–1) ............................................................. 0–1 700 0–1 800
Gesamtlänge ............................................................................... 326 mm 326 mm
Gewicht ........................................................................................ 1,6 kg 1,7 kg
Nennspannung ............................................................................ DC 14,4V DC 18V
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Die Maschine ist für Bohren in Holz, Metall und Kunst-
stoff vorgesehen.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Bohrer-Sicherheitsregeln abhalten. Wenn Sie dieses
Elektrowerkzeug auf unsichere oder unsachgemäße
Weise benutzen, können Sie schwere Verletzungen
erleiden.
1. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel angebohrt werden.
Bei Kontakt mit einem stromführenden Kabel wer-
den die freiliegenden Metallteile der Maschine eben-
falls stromführend, so dass der Benutzer einen
elektrischen Schlag erleiden kann.
2. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine an
hochgelegenen Arbeitsplätzen, dass sich keine Per-
sonen darunter aufhalten.
3. Halten Sie die Maschine mit festem Griff.
4. Halten Sie die Hände von rotierenden Teilen fern.
5. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
6. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder des Werkstücks unmittelbar nach
der Bearbeitung, weil die Teile noch sehr heiß
sind und Hautverbrennungen verursachen kön-
nen.
7. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen und
einen Defekt zur Folge haben kann.
6. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.

10
7. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb.1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Ziehen Sie den Akku zum Abnehmen vom Werkzeug
ab, während Sie den Knopf an der Seite des Akkus
drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Werkzeuggehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Wenn der rote Teil an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht richtig eingera-
stet. Schieben Sie den Akku vollständig ein, bis der
rote Teil verschwindet. Anderenfalls kann er aus dem
Werkzeug herausfallen und Sie oder umstehende Per-
sonen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Schalterfunktion (Abb.2)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, dass der Ein-Aus-Schalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Ein-Aus-
Schalter drücken. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los.
VORSICHT:
• Halten Sie die Maschine vor dem Ausschalten gut fest.
Einschalten der Frontlampe (Abb.3)
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Licht-
quelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe ein-
zuschalten. Die Lampe bleibt erleuchtet, solange der Ein-
Aus-Schalter gedrückt gehalten wird. Die Lampe erlischt
etwa 10 – 15 Sekunden nach dem Loslassen des Ein-
Aus-Schalters automatisch.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
Drehrichtungsumschalterbedienung (Abb.4)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Drücken Sie auf die Seite A des Drehrichtungsumschal-
ters für Rechtsdrehung, und auf die Seite B für Linksdre-
hung.
In der Neutralstellung des Drehrichtungsumschalters ist
der Ein-Aus-Schalter verriegelt.
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch laufender
Maschine kann die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter stets auf die
Neutralstellung, wenn Sie die Maschine nicht benut-
zen.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass die Maschine ausgeschal-
tet und der Akku abgenommen ist.
Installieren des Seitengriffs (Zusatzgriffs)
(Abb. 5)
VORSICHT:
• Vergewissern Sie sich vor dem Betrieb stets, dass der
Seitengriff einwandfrei montiert ist.
Schrauben Sie den Seitengriff fest an die Maschine an.
Der Seitengriff kann je nach Bevorzugung auf der linken
oder rechten Seite der Maschine angebracht werden.
Montage oder Demontage
von Einsatzwerkzeugen (Abb. 6)
Halten Sie die Maschine gut festhalten und drehen Sie
die Werkzeugverriegelung gegen den Uhrzeigersinn, um
das Bohrfutter zu öffnen. Das Einsatzwerkzeug so weit
wie möglich in das Bohrfutter einsetzen. Zum Spannen
die Maschine gut festhalten und die Werkzeugverriege-
lung im Uhrzeigersinn drehen.
Zum Entfernen eines Einsatzwerkzeuges die Maschine
gut festhalten und die Werkzeugverriegelung gegen den
Uhrzeigersinn drehen.

11
Haken (Abb. 7)
Der Haken ist praktisch, um das Werkzeug vorüberge-
hend aufzuhängen. Der Haken kann auf beiden Seiten
des Werkzeugs angebracht werden.
Um den Haken anzubringen, führen Sie ihn in die Nut
entweder auf der linken oder rechten Seite des Werk-
zeuggehäuses ein, und sichern Sie ihn dann mit einer
Schraube.
Um den Haken zu entfernen, lösen Sie die Schraube,
und nehmen Sie dann den Haken heraus.
BETRIEB
VORSICHT:
• Halten Sie die Maschine bei der Arbeit mit einer Hand
am Griffteil und mit der anderen am Seitengriff.
(Abb. 8)
Bohren
Bohren in Metall
Damit der Bohrer beim Anbohren nich verläuft, ist die zu
bohrende Stelle mit einem Körner anzukörnen. Dann den
Bohrer in die Vertiefung setzen und die Maschine ein-
schalten.
Beim Bohren von Metall ein Schneidöl verwenden. NE-
Metalle werden allerdings ohne Zugabe von Schneid-
emulsionen bearbeitet.
VORSICHT:
• Ein zu starker Druck auf die Maschine bewirkt keine
Beschleunigung der Bohrleistung. Ein zu hoher
Schnittdruck führt zu einer Beschädigung der Bohrer-
spitze und damit zu Verringerung der Bohrerstandzeit
und Überanspruchung der Maschine.
• Beim Austritt des Bohrers aus dem Werkstück wirkt ein
hohes Rückdrehmoment auf die Maschine. Deshalb
die Maschine gut festhalten und den Vorschub verrin-
gern, wenn der Bohrer durch das Werkstück dringt.
• Ein festsitzender Bohrer läßt sich durch Umschalten
der Drehrichtung auf Linkslauf wieder herausdrehen.
Die Maschine ist gut festzuhalten, da im Linkslauf ein
hohes Rückdrehmoment auf die Maschine auftritt.
• Kleine Werkstücke stets in einem Schraubstock ein-
spannen oder mit einer Schraubzwinge sichern.
• Wenn die Maschine im Dauerbetrieb verwendet wird,
und der Akku vollständig entladen wurde, lassen Sie
die Maschine vor Verwendung eines geladenen Akkus
15Min. abkühlen.
WARTUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von
Inspektions- oder Wartungsarbeiten stets, dass die
Maschine ausgeschaltet und der Akku abgenommen
ist.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-Original-
ersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Bohrereinsätze
•Haken
• Plastikkoffer
• Verschiedene Original-Makita-Akkus und -Ladegeräte

6
FRANÇAIS Descriptif
1Bouton
2 Partie rouge
3Batterie
4 Gâchette
5 Lampe
6 Inverseur
7Corps
8 Rainure
9Crochet
10 Vis
SPÉCIFICATIONS
Modèle BDA341 BDA351
Capacités
Acier ......................................................................................... 10mm 10mm
Bois .......................................................................................... 25mm 25mm
Vitesse à vide (min–1) .................................................................. 0– 1 700 0–1 800
Longueur totale ........................................................................... 326mm 326mm
Poids net ..................................................................................... 1,6 kg 1,7 kg
Tension nominale ........................................................................ 14,4VCC 18VCC
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les
pays.
Utilisation prévue
L’outil est conçu pour le perçage dans le bois, le métal et
le plastique.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la per-
ceuse. Si vous n’utilisez pas cet outil électrique de
façon sûre ou adéquate, vous courez un risque de
blessure grave.
1. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage dissi-
mulé ou avec son propre cordon.
En cas de contact avec un conducteur sous tension,
les pièces métalliques à découvert de l’outil trans-
mettraient un choc électrique à l’utilisateur.
2. Veillez toujours à avoir une bonne assise.
Veillez à ce qu’il n’y ait personne en-dessous quand
vous utilisez l’outil dans des endroits élevés.
3. Tenez votre outil fermement.
4. N’approchez pas les mains des pièces en mou-
vement.
5. Ne vous éloignez pas de l’outil pendant qu’il
fonctionne. Ne faites marcher l’outil que lorsque
vous le tenez en main.
6. Ne touchez pas le foret ni la pièce tout de suite
après l’utilisation, car ils seraient extrêmement
chauds et pourraient vous brûler.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer un
fort courant, une surchauffe, parfois des brûlures et
même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d'atteindre ou
de dépasser 50°C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.

7
8. Prenez garde d’échapper ou de heurter la batte-
rie.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurerla durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation ou retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’insérer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil tout en faisant
glisser le bouton sur la face avant de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie avec la rainure située dans le carter, puis faites-la
glisser en place. Insérez-la toujours à fond, jusqu’à ce
qu’un léger déclic se fasse entendre. Si vous pouvez
voir la partie rouge du côté supérieur du bouton, la bat-
terie n’est pas complètement verrouillée. Insérez-la
entièrement, jusqu’à ce que la partie rouge ne soit plus
visible. Sinon, elle pourrait tomber accidentellement de
l’outil, au risque de vous blesser ou de blesser
quelqu’un se trouvant près de vous.
• N’appliquez pas une force excessive lors de l’insertion
de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.
Interrupteur (Fig. 2)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
ATTENTION :
• Vous devez tenir l'outil fermement avant de le mettre
hors tension.
Allumage de la lampe avant (Fig. 3)
ATTENTION :
• Évitez de regarder directement le faisceau lumineux ou
sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue. Lorsque vous relâchez la gâchette, la lumière
s'éteint au bout de 10 – 15 secondes.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
Inverseur (Fig. 4)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d’une mon-
tre, ou du côté B pour une rotation dans le sens inverse
des aiguilles d’une montre.
La pression sur la gâchette n’est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier inverseur en position neutre.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout travail
dessus.
Installation de la poignée latérale (poignée
auxiliaire) (Fig. 5)
ATTENTION :
• Avant d'utiliser l'outil, assurez-vous toujours que la poi-
gnée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur l'outil. La poignée
latérale peut être installée d'un côté ou de l'autre sur
l'outil, selon votre préférence.
Installation ou retrait du foret (Fig. 6)
Tenez solidement l'outil et tournez corps du mandrin
dans le sens rétro-horaire pour ouvrir le mandrin. Placez
le foret dans le mandrin aussi loin que possible. Tenez
solidement l'outil et tournez le corps dans le sens horaire
pour serrer le mandrin. Pour enlever le foret, tenez soli-
dement l'outil et tournez le corps dans le sens rétro-
horaire.

8
Crochet (Fig. 7)
L’outil est équipé d’un crochet pratique qui permet de
l’accrocher temporairement.
Ce crochet s’installe d’un côté comme de l’autre de
l’outil.
Pour installer le crochet, insérez-le dans une des rainu-
res situées de chaque côté du carter de l’outil, puis ser-
rez-le avec une vis.
Pour l’enlever, desserrez la vis et retirez-le.
UTILISATION
ATTENTION :
• Pour utiliser l’outil, tenez-le fermement en plaçant une
main sur le point de saisie et l'autre main sur la poi-
gnée latérale. (Fig. 8)
Perçage
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une amorce au point de perçage à l’aide d’un poin-
çon et d’un marteau. Placez ensuite la pointe du foret
dans l’amorce et commencez à percer.
Quand vous percez dans du métal, utilisez un lubrifiant
de forage. Seuls le fer et le laiton peuvent se percer à
sec.
ATTENTION:
• Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand
le premier émerge sur la face postérieure. Tenez votre
outil fermement et faites bien attention dès que la per-
çage commence à approcher de la face opposée du
matériau que vous percez.
• Un foret coincé peut se retirer en utilisant l’inverseur. Il
faut alors faire très attention car l’outil risque de reculer
brusquement si vous ne le tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide
d’un étau ou d’un mode de fixation analogue.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit déchargée, laissez l’outil reposer pen-
dant 15minutes avant de recommencer avec une bat-
terie fraîche.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, autres travaux d’entretien et réglages
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce manuel. L’utilisation de tout autre acces-
soire ou pièce complémentaire peut comporter un
risque de blessure. N’utilisez les accessoires ou pièces
qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Forets
•Crochet
• Étui de transport en plastique
• Les divers types de batteries et chargeurs Makita
authentiques
