ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
Intended use ENE039-1
The tool is intended for impact drilling in brick, concrete
and stone as well as for drilling without impact in wood,
metal, ceramic and plastic.
General Power Tool Safety
Warnings GEA010-1
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
SPECIFIC SAFETY RULES GEB003-4
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to
hammer drill safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Wear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live” and
could give the operator an electric shock.
4. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
5. Hold the tool firmly with both hands.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the bit or the workpiece immediately
after operation; they may be extremely hot and
could burn your skin.
9. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
1. Red part
2. Button
3. Battery cartridge
4. Switch trigger
5. Lamp
6. Reversing switch lever
7. Speed change lever
8. Action mode changing ring
9. Adjusting ring
10. Graduation
11. Arrow
12. Sleeve
13. Bit holder
14. Bit
15. Groove
16. Screw
17. Hook
18. Blow-out bulb
19. Limit mark
20. Rear cover
21. Screws
22. Recessed part
23. Spring
24. Arm
25. Carbon brush cap
26. Hole
Model BHP442 BHP452
Capacities
Concrete 13 mm
Steel 13 mm
Wood 38 mm
Wood screw 6 mm x 75 mm 10 mm x 89 mm
Machine screw M6 M6
No load speed (min-1) High (2) 0 - 1,400 0 - 1,500
Low (1) 0 - 400 0 - 400
Blows per minute High (2) 0 - 21,000 0 - 22,500
Low (1) 0 - 6,000 0 - 6,000
Overall length 215 mm 215 mm
Net weight 1.9 kg 1.8 kg
Rated voltage D.C. 14.4 V D.C. 18 V

6
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
IMPORTANT SAFETY
INSTRUCTIONS ENC007-4
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the battery
cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 °C - 40 °C (50 °F - 104 °F). Let a
hot battery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge

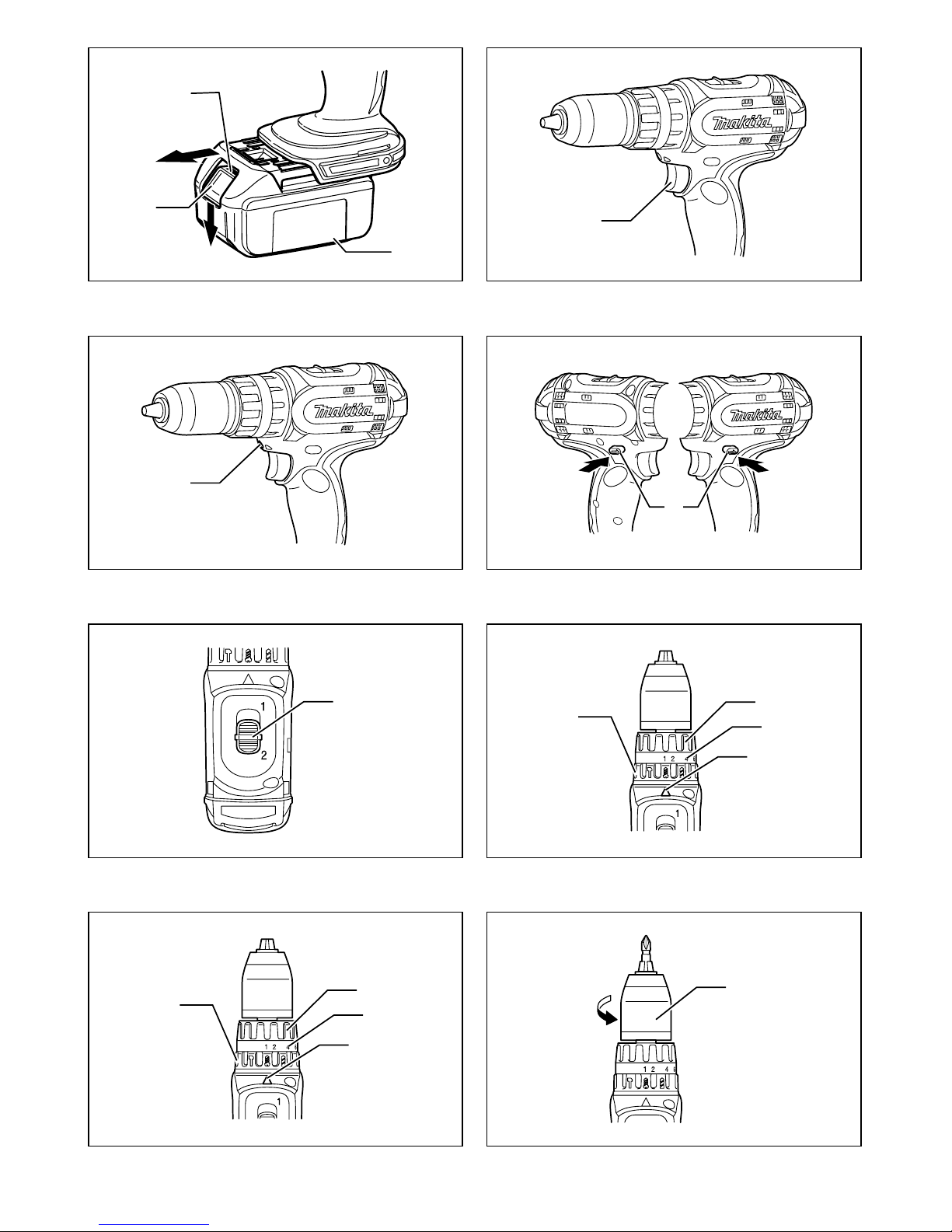

(Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the side of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the front lamp (Fig. 3)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp goes out 10 -15 seconds after releasing the
trigger.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Speed change (Fig. 5)
To change the speed, first switch off the tool and then
slide the speed change lever to the “2” side for high speed
or “1” side for low speed. Be sure that the speed change
lever is set to the correct position before operation. Use
the right speed for your job.

7
CAUTION:
• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned halfway between the “1” side and “2”
side, the tool may be damaged.
• Do not use the speed change lever while the tool is
running. The tool may be damaged.
Selecting the action mode (Fig. 6)
This tool employs an action mode changing ring. Select
one of the three modes suitable for your work needs by
using this ring.
For rotation only, turn the ring so that the arrow on the tool
body points toward the mark on the ring.
For rotation with hammering, turn the ring so that the
arrow points toward the mark on the ring.
For rotation with clutch, turn the ring so that the arrow
points toward the mark on the ring.
CAUTION:
• Always set the ring correctly to your desired mode
mark. If you operate the tool with the ring positioned
halfway between the mode marks, the tool may be
damaged.
Adjusting the fastening torque (Fig. 7)
The fastening torque can be adjusted in 16 steps by
turning the adjusting ring so that its graduations are
aligned with the arrow on the tool body. The fastening
torque is minimum when the number 1 is aligned with the
arrow, and maximum when the number 16 is aligned with
the arrow.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Installing or removing driver bit or drill bit

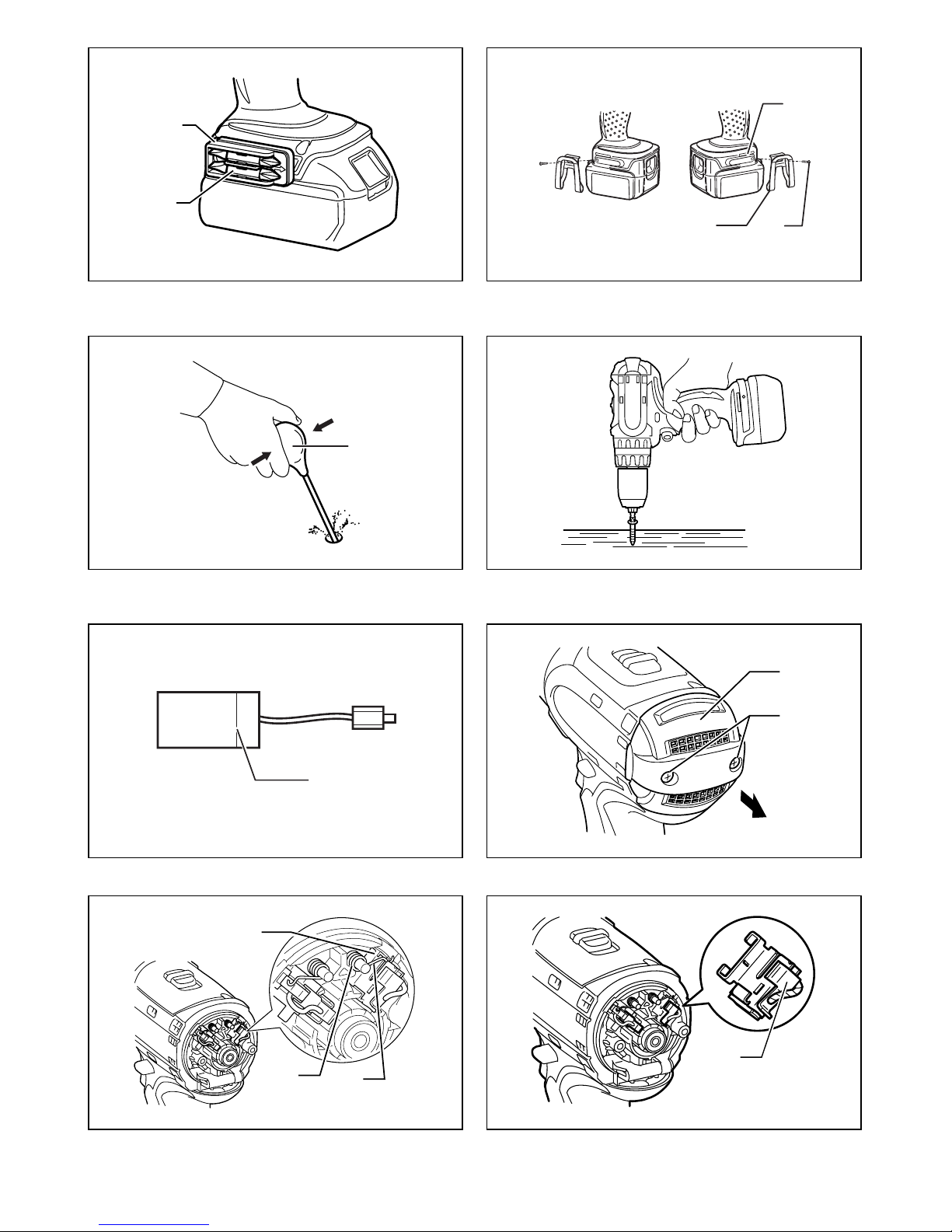

(Fig. 8)
Turn the sleeve counterclockwise to open the chuck jaws.
Place the bit in the chuck as far as it will go. Turn the
sleeve clockwise to tighten the chuck.
To remove the bit, turn the sleeve counterclockwise.
Installing bit holder (accessory) (Fig. 9)
Fit the bit holder into the protrusion at the tool foot on
either right or left side and secure it with a screw.
When not using the driver bit, keep it in the bit holders.
Bits 45 mm long can be kept there.
Hook (Accessory) (Fig. 10)
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until it
locks in place. If you can see the red part on the upper
side of the button, it is not locked completely. Insert it
fully until the red part cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to you or
someone around you.
Hold the tool firmly with one hand on the grip and the
other hand on the bottom of the battery cartridge to
control the twisting action.
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods
embedded in the concrete.
First, turn the action mode changing ring so that the arrow
on the tool body points to the marking. The adjusting
ring can be aligned in any torque levels for this operation.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light
pressure gives best results. Keep the tool in position and
prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
Blow-out bulb (optional accessory)
(Fig. 11)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Screwdriving operation (Fig. 12)
First, turn the action mode changing ring so that the arrow
on the tool body points to the marking. Adjust the
adjusting ring to the proper torque level for your work.
Then proceed as follows.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
CAUTION:
• Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.
NOTE:
• When driving wood screws, predrill pilot holes to make
driving easier and to prevent splitting of the workpiece.
See the chart.

8
Drilling operation
First, turn the adjusting ring so that the pointer points to
the marking. Then proceed as follows.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide screw
makes drilling easier by pulling the bit into the workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled dry.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Replacing carbon brushes (Fig. 13)
Replace when they wear down to the limit mark. Keep the
carbon brushes clean and free to slip in the holders. Both
carbon brushes should be replaced at the same time. Use
only identical carbon brushes.
Use a screwdriver to remove two screws then remove the
rear cover. (Fig. 14)
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit screwdriver
of slender shaft or the like. (Fig. 15)
Use pliers to remove the carbon brush caps of the carbon
brushes. Take out the worn carbon brushes, insert the
new ones and replace the carbon brush caps in reverse.
(Fig. 16)
Make sure that the carbon brush caps have fit into the
holes in brush holders securely. (Fig. 17)
Reinstall the rear cover and tighten two screws securely.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Tungsten-carbide tipped hammer bit
• Phillips bit
• Slotted bit
• Socket bit
• Blow-out bulb
• Safety goggles
• Various type of Makita genuine batteries and chargers
•Hook
• Rubber pad assembly
• Wool bonnet
• Foam polishing pad
For European countries only
Noise ENG104-1
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 79 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Wear ear protection.
Vibration ENG203-2
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: impact drilling into concrete
Vibration emission (ah,ID): 6.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG302-2
Work mode: drilling into metal
Vibration emission (ah,D): 2.5 m/s2or less
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
Nominal diameter of wood
screw (mm)
Recommended size of pilot
hole (mm)
3.1 2.0 - 2.2
3.5 2.2 - 2.5
3.8 2.5 - 2.8
4.5 2.9 - 3.2
4.8 3.1 - 3.4
5.1 3.3 - 3.6
5.5 3.7 - 3.9
5.8 4.0 - 4.2
6.1 4.2 - 4.4

9
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).
EC Declaration of Conformity ENH101-12
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine: Cordless Percussion-Driver Drill
Model No./ Type: BHP442, BHP452
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

10
FRANÇAIS (Instructions d’origine)
Descriptif
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids, batterie incluse, selon la procédure EPTA 01/2003
Utilisations ENE039-1
L’outil est conçu pour le perçage avec chocs dans la
brique, le béton et la pierre, ainsi que pour le perçage
sans chocs dans le bois, le métal, la céramique et le
plastique
Consignes de sécurité générales
des outils électriques GEA010-1
AVERTISSEMENT Veuillez lire toutes les
consignes de sécurité et les instructions. Il y a un
risque de choc électrique, d’incendie et/ou de blessure
grave si les consignes et les instructions ne sont pas
toutes respectées.
Conservez toutes les consignes
et instructions pour référence
ultérieure.
CONSIGNES DE SÉCURITÉ
SPÉCIFIQUES GEB003-4
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
perceuse à percussion. Si vous n’utilisez pas cet outil
électrique de façon sûre ou adéquate, vous courez un
risque de blessure grave.
1. Portez des protections d’oreilles lorsque vous
utilisez le perçage à percussion. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la/les poignée(s) auxiliaire(s) de l’outil. La
perte de maîtrise comporte un risque de blessures.
3. Tenez l’outil à l’aide des surfaces de prise isolées
lorsque vous exécutez une opération susceptible
de mettre en contact l’accessoire de coupe et les
fils cachés ou le propre cordon de l’outil. Il est
possible que le contact avec un fil sous tension mette
les parties métalliques exposées de l’outil sous
tension, risquant ainsi de provoquer un choc
électrique chez l’utilisateur.
4. Veillez à toujours avoir une bonne position
d’équilibre.
Assurez-vous que personne ne se trouve dessous
lorsque vous utilisez l’outil en position élevée.
5. Tenez l’outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en
rotation.
1. Partie rouge
2. Bouton
3. Batterie
4. Gâchette
5. Lampe
6. Levier de l’inverseur
7. Levier de changement de vitesse
8. Bague de changement de mode
9. Bague de réglage
10. Graduation
11. Flèche
12. Manchon
13. Porte-embout
14. Embout
15. Rainure
16. Vis
17. Crochet
18. Poire soufflante
19. Repère d’usure
20. Couvercle arrière
21. Vis
22. Partie encastrée
23. Ressort
24. Bras
25. Bouchon de charbon
26. Orifice
Modèle BHP442 BHP452
Capacités
Béton 13 mm
Acier 13 mm
Bois 38 mm
Vis à bois 6 mm x 75 mm 10 mm x 89 mm
Vis de mécanique M6 M6
Vitesse à vide (min-1) Élevée (2) 0 - 1 400 0 - 1 500
Basse (1) 0 - 400 0 - 400
Frappes par minute Élevée (2) 0 - 21 000 0 - 22 500
Basse (1) 0 - 6 000 0 - 6 000
Longueur totale 215 mm 215 mm
Poids net 1,9 kg 1,8 kg
Tension nominale 14,4 V C.C. 18 V C.C.

11
7. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
8. Ne touchez ni l’embout ni la pièce immédiatement
après le fonctionnement ; ils risquent d’être
extrêmement chauds et de vous brûler la peau.
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Veillez à
éviter toute inhalation de poussière et tout contact
avec la peau. Respectez les instructions de
sécurité du fournisseur du matériel.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
LA MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité du présent manuel
d’instructions peuvent entraîner une grave blessure.
CONSIGNES DE SÉCURITÉ
IMPORTANTES ENC007-4
POUR LA BATTERIE
1. Avant d’utiliser la batterie, veuillez lire toutes les
instructions et tous les avertissements inscrits
sur (1) le chargeur, (2) la batterie et (3) l’appareil
alimenté par la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement d’utiliser l’outil si la durée
de fonctionnement devient excessivement courte.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les à
l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Évitez de court-circuiter la batterie :
(1) Ne touchez pas les bornes avec un matériau
conducteur.
(2) Évitez de ranger la batterie dans un contenant
où se trouvent d’autres objets métalliques tels
que des clous, des pièces de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie peut provoquer
un fort courant, une surchauffe, des brûlures
et même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Veillez à ne pas laisser tomber ou heurter la
batterie.
9. N’utilisez pas une batterie qui est tombée ou qui a
subi un choc.
CONSERVEZ CES
INSTRUCTIONS.
Conseils pour assurer la durée de vie
optimale de la batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement épuisée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous constatez que la puissance de l’outil
diminue.
2. Ne rechargez jamais une batterie complètement
chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température ambiante
de 10°C - 40°C. Si une batterie est chaude, laissez-
la refroidir avant de la charger.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’ajuster l’outil ou de
vérifier son fonctionnement.
Installation et retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’insérer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil tout en faisant
glisser le bouton sur le côté de la batterie.
• Pour insérer la batterie, alignez sa languette sur
l’entaille qui se trouve à l’intérieur du carter, puis
glissez la batterie pour la mettre en place. Insérez-la
toujours bien à fond, jusqu’à ce qu’elle se verrouille en
émettant un léger clic. Si vous pouvez voir la partie
rouge sur la face supérieure du bouton, la batterie n’est
pas parfaitement verrouillée. Insérez-la à fond, jusqu’à
ce que la partie rouge ne soit plus visible. Sinon, la
batterie risque de tomber accidentellement de l’outil, en
vous blessant ou en blessant une personne se trouvant
près de vous.
• N’appliquez pas une force excessive lors de l’insertion
de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.
Interrupteur (Fig. 2)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque libérée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que l’on
accroît la pression exercée sur la gâchette. Pour l’arrêter,
libérez la gâchette.
Allumage de la lampe avant (Fig. 3)
ATTENTION :
• Ne regardez pas directement la lumière ou la source
de lumière.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue. La lampe s’éteint 10 à 15 secondes après la
libération de la gâchette.

12
NOTE :
• Utilisez un chiffon sec pour essuyer les saletés qui
recouvrent la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, sinon sa capacité
d’éclairage sera affectée.
Marche arrière (Fig. 4)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Appuyez sur le levier de l’inverseur par
le côté A pour une rotation dans le sens des aiguilles
d’une montre, ou par le côté B pour une rotation en sens
inverse.
Lorsque l’inverseur est en position neutre, il n’est pas
possible d’appuyer sur la gâchette.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois l’outil complètement
arrêté. Si vous changez le sens de rotation de l’outil
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier de l’inverseur en position neutre.
Changement de vitesse (Fig. 5)
Pour changer de vitesse, commencez par éteindre l’outil,
puis déplacez le levier de changement de vitesse sur le
côté “2” pour faire marcher l’outil à grande vitesse, ou sur
le côté “1” pour le faire marcher à vitesse réduite. Vérifiez
que le levier de changement de vitesse est réglé sur la
bonne position avant le travail. Utilisez la vitesse qui
convient pour le travail à effectuer.
ATTENTION :
• Placez toujours parfaitement le levier de changement
de vitesse sur la position correcte. Si vous faites
fonctionner l’outil avec le levier de changement de
vitesse situé à mi-course entre le côté “1” et le côté “2”,
il risque d’être endommagé.
• N’actionnez pas le levier de changement de vitesse
pendant que l’outil fonctionne. Vous pourriez
endommager l’outil.
Sélection du mode de fonctionnement
(Fig. 6)
Cet outil est doté d’une bague de changement de mode.
Utilisez cette bague pour sélectionner, parmi les trois
modes disponibles, celui qui convient au travail à
exécuter.
Pour la rotation uniquement, tournez la bague de sorte
que la flèche du corps de l’outil pointe vers l’indication
de la bague.
Pour la rotation avec chocs, tournez la bague de sorte
que la flèche pointe vers l’indication de la bague.
Pour la rotation avec engrenage, tournez la bague de
sorte que la flèche pointe vers l’indication de la bague.
ATTENTION :
• Placez toujours la bague avec précision sur l’indication
du mode désiré. Si vous utilisez l’outil alors que la
bague se trouve à mi-course entre deux indications de
mode, l’outil risque de subir des dommages.
Réglage du couple de serrage (Fig. 7)
Le couple de serrage peut être ajusté sur l’une ou l’autre
de 16 positions en tournant la bague de réglage de sorte
que ses graduations s’alignent sur la flèche du corps de
l’outil. Le couple de serrage est minimal lorsque le
numéro 1 est aligné sur la flèche, et maximal lorsque le
numéro 16 est aligné sur la flèche.
Avant de commencer véritablement votre travail,
enfoncez une vis d’essai dans le matériau ou dans une
pièce similaire afin d’identifier le couple de serrage requis
pour une utilisation donnée.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’effectuer toute
intervention sur l’outil.
Pour installer ou retirer l’embout ou le
foret (Fig. 8)
Tournez le manchon dans le sens inverse des aiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
Insérez l’embout/le foret à fond dans le mandrin. Tournez
le manchon dans le sens des aiguilles d’une montre pour
serrer le mandrin.
Pour retirer l’embout/le foret, tournez le manchon dans le
sens inverse des aiguilles d’une montre.
Installation du porte-embout (accessoire)
(Fig. 9)
Insérez le porte-embout dans la partie saillante à la base
de l’outil, du côté gauche ou droit, puis serrez-le avec une
vis.
Lorsque vous n’utilisez pas l’embout, rangez-le dans le
porte-embout. Il peut contenir des embouts d’une
longueur de 45 mm.
Crochet (accessoire) (Fig. 10)
L’outil est équipé d’un crochet pratique qui permet de le
suspendre temporairement.
Il s’installe d’un côté comme de l’autre de l’outil.
Pour installer le crochet, insérez-le dans une rainure du
carter de l’outil d’un côté ou de l’autre puis serrez-le avec
une vis.
Pour le retirer, desserrez la vis et enlevez-le.
UTILISATION
ATTENTION :
• Insérez toujours la batterie bien à fond, jusqu’à ce
qu’elle se verrouille en place. Si vous pouvez voir la
partie rouge sur la face supérieure du bouton, la
batterie n’est pas parfaitement verrouillée. Insérez-la à
fond, jusqu’à ce que la partie rouge ne soit plus visible.
Sinon, la batterie risque de tomber accidentellement de
l’outil, en vous blessant ou en blessant une personne
se trouvant près de vous.
Tenez l’outil fermement avec une mainn sur la poignée et
l'autre sous la batterie, pour maîtriser le mouvement de
torsion.
Perçage à percussion
ATTENTION :
• Une force de torsion énorme et soudaine s’exerce sur
l’outil et le foret lors du perçage du trou, lorsque ce

13
dernier est bouché par des copeaux et particules ou
lorsque le foret frappe contre les armatures d’une
structure en béton armé
Tournez d’abord la bague de changement de mode de
sorte que la flèche du corps de l’outil pointe vers
l’indication . Pour cette opération, la bague de réglage
peut être alignée sur n’importe quel niveau de couple.
Vous devez utiliser un foret à pointe de carbure de
tungstène.
Placez le foret au point où vous désirez percer le trou,
puis appuyez sur la gâchette. Ne forcez pas l’outil. Vous
obtiendrez de meilleurs résultats avec une légère
pression. Gardez l’outil dans cette position et évitez qu’il
ne glisse à l’extérieur du trou.
N’appliquez pas plus de pression lorsque le trou se
bouche de copeaux ou particules. Faites plutôt tourner
l’outil au ralenti, puis retirez partiellement le foret du trou.
Vous pourrez poursuivre le perçage de façon normale
après avoir répété quelques fois cette opération.
Poire soufflante (accessoire en option)
(Fig. 11)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Vissage (Fig. 12)
Tournez d’abord la bague de changement de mode de
sorte que la flèche du corps de l’outil pointe vers
l’indication . Ajustez la bague de réglage sur le niveau
de couple qui convient au travail à effectuer. Procédez
ensuite comme suit.
Placez la pointe de l’embout dans la tête de vis et
appliquez une pression sur l’outil. Faites démarrer l’outil à
vitesse réduite puis augmentez graduellement la vitesse.
Relâchez la gâchette dès que l’embrayage s’active.
ATTENTION :
• Assurez-vous que l’embout se trouve inséré bien droit
dans la tête de vis, faute de quoi la vis et/ou l’embout
risquent d’être endommagés.
NOTE :
• Quand vous vissez des vis à bois, le perçage de trous-
pilotes rendra votre tâche plus aisée et empêchera que
le matériau ne se fende. Consultez le tableau.
Perçage
Tournez d’abord la bague de réglage de sorte que l’index
pointe sur l’indication . Procédez ensuite comme suit.
ATTENTION :
• Une pression excessive sur l’outil n’accélère pas le
perçage. En fait, la pression excessive endommagera
le bout du foret, causera une baisse des performances
de l’outil et réduira sa durée de service.
• Une force énorme s’exerce sur l’outil et le foret lorsque
ce dernier émerge sur la face opposée. Tenez l’outil
fermement et faites bien attention lorsque le foret
commence à sortir de la face opposée de la pièce.
• Un foret coincé peut être retiré en réglant simplement
l’inverseur sur la rotation inverse pour faire marche
arrière. L’outil peut toutefois faire brusquement marche
arrière si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à travailler dans
un étau ou un dispositif de retenue similaire.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie s'épuise, laissez-le reposer pendant
15 minutes avant de poursuivre avec une batterie
fraîche.
Perçage du bois
Pour percer dans du bois, vous obtiendrez les meilleurs
résultats avec un foret à bois doté d’une vis de guidage.
La vis de guidage facilite le perçage en entraînant le foret
dans la pièce.
Perçage du métal
Pour que le foret ne glisse pas quand vous commencez à
percer le trou, faites une entaille à l’aide d’un pointeau et
d’un marteau. Placez la pointe du foret dans l’entaille et
commencez à percer.
Lorsque vous percez du métal, utilisez un lubrifiant de
coupe. Seuls le fer et le laiton font exception et doivent
être percés à sec.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
Remplacement des charbons (Fig. 13)
Remplacez-les lorsqu’ils atteignent le repère d’usure.
Gardez les charbons propres et assurez-vous qu’ils
glissent librement dans les porte-charbons. Les deux
charbons doivent être remplacés simultanément. Utilisez
uniquement des charbons identiques.
Retirez les deux vis à l’aide d’un tournevis puis enlevez le
couvercle arrière. (Fig. 14)
Soulevez le bras du ressort puis placez-le dans la partie
encastrée du carter avec un tournevis à tête fendue et
tige mince ou un outil similaire. (Fig. 15)
Utilisez une paire de tenailles pour retirer les bouchons
des charbons. Enlevez les charbons usés, insérez les
neufs et remettez en place les bouchons sur les
charbons. (Fig. 16)
Assurez-vous que les bouchons des charbons sont
solidement en place dans les orifices des porte-charbons.
(Fig. 17)
Remettez en place le couvercle arrière et serrez les deux
vis fermement. Pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, toute réparation et tout travail
d’entretien ou de réglage doivent être effectués par un
Diamètre nominal des vis à
bois (mm)
Taille recommandée pour
les trous-pilotes (mm)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4

14
Centre de service après-vente agréé Makita, avec des
pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. Utilisez uniquement l’accessoire
ou la pièce complémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires,
contactez un Centre de service après-vente local Makita.
•Forets
• Foret perforateur à pointe de carbure de tungstène
• Embout cruciforme
• Embout fendu
• Embout à douille
• Poire soufflante
• Lunettes de sécurité
• Les divers types de batteries et chargeurs Makita
authentiques.
• Crochet
• Ensemble de coussinet en caoutchouc
• Capuchon de laine
• Tampon à polir en mousse
Pour l’Europe uniquement
Bruit ENG104-1
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN60745 :
Niveau de pression sonore (LpA) : 79 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit peut dépasser 80 dB (A) lors de
l’utilisation.
Portez des protections auditives.
Vibration ENG203-2
La valeur totale de vibration (somme du vecteur triaxial)
déterminée selon la norme EN60745 :
Mode de fonctionnement : perçage à percussion
dans le béton
Émission de vibrations (ah,ID):6,5m/s
2
Incertitude (K) : 1,5 m/s2
ENG302-2
Mode de fonctionnement : perçage du métal
Émission de vibrations (ah,D) : 2,5 m/s2ou moins
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur de l’émission des vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée afin de comparer des outils entre
eux.
• La valeur de l’émission des vibrations déclarée peut
également être utilisée lors d’une évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
• Selon la manière dont l’outil est utilisé, il est possible
que l’émission des vibrations pendant l’utilisation réelle
de l’outil électrique diffère de la valeur de l’émission
déclarée.
• Veillez à identifier les mesures de sécurité destinées à
protéger l’opérateur et établies en fonction de
l’estimation de l’exposition dans les conditions réelles
d’utilisation (en prenant en compte toutes les étapes du
cycle de fonctionnement, telles que les périodes de
mise hors tension de l’outil, les périodes de
fonctionnement au ralenti et les périodes de mise en
route).
Déclaration de conformité CE ENH101-12
Nous, Makita Corporation, en tant que fabricant
responsable, déclarons que les machines Makita
suivantes :
Nom de la machine : Perceuse à percussion sans fil
N° de modèle/Type : BHP442, BHP452
sont fabriquées en série et
sont conformes aux directives européennes
suivantes :
98/37/CE jusqu’au 28 décembre 2009 puis, à partir
du 29 décembre 2009, à la 2006/42/CE
et sont produites conformément aux normes ou
documents de normalisation suivants :
EN60745
La documentation technique est disponible auprès de
notre représentant en Europe qui est :
Makita International Europe Ltd.,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30 janvier 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

15
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen
Angaben ohne Vorankündigung vorbehalten.
• Die Angaben können sich je nach Land unterscheiden.
• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003
Verwendungszweck ENE039-1
Das Werkzeug wurde für das Schlagbohren in Ziegel,
Beton und Stein sowie für schlagloses Bohren in Holz,
Metall, Keramik und Plastik entwickelt.
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge GEA010-1
WARNUNG Lesen Sie alle Sicherheitshinweise
und Anweisungen sorgfältig durch. Wenn die Hinweise
und Anweisungen nicht beachtet werden, besteht die
Gefahr eines Stromschlags, Brands und/oder das Risiko
von ernsthaften Verletzungen.
Bewahren Sie alle Hinweise und
Anweisungen zur späteren
Referenz gut auf.
BESONDERE
SICHERHEITSREGELN GEB003-4
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Gerät dazu verleiten, die Sicherheitsregeln
für die Schlagbohrmaschine zu missachten. Ein
fahrlässiger oder nicht ordnungsgemäßer Umgang
mit diesem Elektrowerkzeug kann zu schweren
Verletzungen führen.
1. Tragen Sie beim Gebrauch von Schlagbohrern
einen Gehörschutz. Lärm ausgesetzt zu sein, kann
zu Gehörverlust führen.
2. Verwenden Sie die mit dem Werkzeug gelieferten
Zusatzgriffe. Ein Verlust der Kontrolle über das
Werkzeug kann zu Verletzungen führen.
3. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
verborgene Verkabelung oder das eigene Kabel
berühren kann. Bei Kontakt des Trennwerkzeugs mit
einem Strom führenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch an den
Bediener weitergeleitet, und der Bediener erleidet
einen Stromschlag.
4. Achten Sie jederzeit auf sicheren und festen
Stand.
Achten Sie bei Verwendung des Werkzeugs an
erhöhten Standorten darauf, dass sich keine
Personen unter dem Standort aufhalten.
5. Halten Sie das Werkzeug mit beiden Händen fest.
1. Roter Bereich
2. Taste
3. Akkublock
4. Auslöseschaltung
5. Lampe
6. Umschalthebel
7. Hebel zur Änderung der
Geschwindigkeit
8. Ring zum Wechsel der
Aktionsbetriebsart
9. Justierungsring
10. Einteilung
11. Pfeil
12. Kranz
13. Werkzeughalter
14. Einsatz
15. Rille
16. Schraube
17. Haken
18. Ausblasvorrichtung
19. Grenzmarkierung
20. Hintere Abdeckung
21. Schrauben
22. Abgestufter Bereich
23. Feder
24. Arm
25. Kohlebürstenkappe
26. Loch
Modell BHP442 BHP452
Kapazität
Beton 13 mm
Stahl 13 mm
Holz 38 mm
Holzschraube 6 mm x 75 mm 10 mm x 89 mm
Maschinenschraube M6 M6
Leerlaufgeschwindigkeit (min-1) Hoch (2) 0 - 1.400 0 - 1.500
Niedrig (1) 0 - 400 0 - 400
Schläge pro Minute Hoch (2) 0 - 21.000 0 - 22.500
Niedrig (1) 0 - 6.000 0 - 6.000
Gesamtlänge 215 mm 215 mm
Nettogewicht 1,9 kg 1,8 kg
Nennspannung Gleichspannung 14,4 V Gleichspannung 18 V

16
6. Halten Sie Ihre Hände von beweglichen Teilen
fern.
7. Lassen Sie das Werkzeug nicht unbeaufsichtigt
eingeschaltet. Das Werkzeug darf nur dann
eingeschaltet werden, wenn es festgehalten wird.
8. Berühren Sie kurz nach dem Betrieb nicht den Bit-
Einsatz oder das Werkstück. Diese können extrem
heiß sein und zu Verbrennungen führen.
9. In einigen Materialien sind möglicherweise giftige
Chemikalien enthalten. Vermeiden Sie das
Einatmen von Staub und den Hautkontakt mit
diesen Materialien. Befolgen Sie die
Sicherheitshinweise des Materialherstellers.
BEWAHREN SIE DIESE
ANWEISUNGEN SORGFÄLTIG
AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise können
zu schweren Personenschäden führen.
WICHTIGE SICHERHEITSREGELN
ENC007-4
FÜR AKKUBLOCK
1. Lesen Sie vor der Verwendung des Akkublocks
alle Anweisungen und Sicherheitshinweise für das
Akkuladegerät (1), den Akku (2) und das Produkt
(3), für das der Akku verwendet wird.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird,
beenden Sie den Betrieb umgehend. Andernfalls
besteht die Gefahr einer Überhitzung sowie das
Risiko möglicher Verbrennungen und sogar einer
Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie
diese mit klarem Wasser aus und suchen Sie
sofort einen Arzt auf. Andernfalls können Sie Ihr
Augenlicht verlieren.
5. Vermeiden Sie einen Kurzschluss des
Akkublocks:
(1) Die Kontakte dürfen nicht mit leitendem
Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem Behälter
aufbewahrt werden, in dem sich andere
metallische Gegenstände (beispielsweise
Nägel, Münzen usw.) befinden.
(3) Der Akkublock darf weder Feuchtigkeit noch
Regen ausgesetzt werden.
Ein Kurzschluss des Akkus kann zu einem
hohem Stromfluss, Überhitzung, möglichen
Verbrennungen und sogar zu einer Zerstörung
führen.
6. Werkzeug und Akkublock dürfen nicht an Orten
aufbewahrt werden, an denen die Temperatur 50°C
oder höher erreichen kann.
7. Selbst wenn der Akkublock schwer beschädigt
oder völlig verbraucht ist, darf er nicht angezündet
werden. Der Akkublock kann in den Flammen
explodieren.
8. Lassen Sie den Akku nicht fallen und vermeiden
Sie Schläge gegen den Akku.
9. Verwenden Sie keine heruntergefallenen oder
gestoßenen Akkus.
BEWAHREN SIE DIESE
ANLEITUNG SORGFÄLTIG AUF.
Tipps für den Erhalt der maximalen Akku-
Nutzungsdauer
1. Laden Sie den Akkublock auf, bevor er ganz
entladen ist.
Sobald Sie eine verringerte Werkzeugleistung
bemerken, beenden Sie stets den Betrieb des
Werkzeugs und laden Sie den Akkublock auf.
2. Ein voll aufgeladener Akkublock darf niemals
erneut geladen werden.
Durch Überladungen wird die Lebensdauer des
Akkus verkürzt.
3. Der Akkublock muss bei einer Zimmertemperatur
zwischen 10°C und 40°C aufgeladen werden.
Lassen Sie einen heißen Akkublock vor dem
Aufladen abkühlen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Montage und Demontage des Akkublocks
(Abb. 1)
• Schalten Sie das Werkzeug stets aus, bevor Sie den
Akkublock einsetzen oder entfernen.
• Zur Entfernung des Akkublocks müssen Sie diesen aus
dem Werkzeug herausziehen, während Sie die Taste
an der Seite des Blocks schieben.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge
des Akkublocks an der Rille im Gehäuse ausrichten
und in die gewünschte Position schieben. Setzen Sie
den Block immer ganz ein, bis er mit einem Klick
einrastet. Wenn Sie den roten Bereich oben auf der
Taste sehen können, ist der Block nicht ganz
eingerastet. Setzen Sie ihn ganz ein, bis der rote
Bereich nicht mehr zu sehen ist. Andernfalls kann der
Block versehentlich aus dem Werkzeug fallen und Sie
oder Personen in Ihrem Umfeld verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine
Gewalt an. Wenn der Block nicht leicht hineingleitet,
wird er nicht richtig eingesetzt.
Bedienung des Schalters (Abb. 2)
ACHTUNG:
• Achten Sie vor dem Einsetzen des Akkublocks in das
Werkzeug darauf, dass sich der Auslöseschalter
korrekt bedienen lässt und beim Loslassen auf die
Position „OFF“ zurückkehrt.
Betätigen Sie zum Starten des Werkzeugs einfach den
Auslöseschalter. Die Geschwindigkeit des Werkzeugs
wird durch erhöhten Druck auf den Auslöseschalter
gesteigert. Lassen Sie die Auslöseschaltung los, um das
Werkzeug auszuschalten.

17
Einschalten der Frontlampe (Abb. 3)
ACHTUNG:
• Schauen Sie nicht direkt in das Licht oder in die
Lichtquelle.
Ziehen Sie zum Einschalten der Lampe die
Auslöseschaltung. Die Lampe leuchtet so lange, wie die
Auslöseschaltung gezogen ist. Nach dem Loslassen des
Auslösers erlischt die Lampe nach 10 - 15 Sekunden.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie darauf, die
Lampenlinse nicht zu verkratzen, da dies die
Beleuchtungsstärke mindern kann.
Bedienung des Umschalters (Abb. 4)
Dieses Werkzeug verfügt über einen Umschalter, mit dem
die Drehrichtung geändert werden kann. Für eine
Drehbewegung im Uhrzeigersinn muss der
Umschalthebel von der Seite A nach unten gedrückt
werden, und für eine Drehbewegung gegen den
Uhrzeigersinn von der Seite B.
Wenn sich der Umschalthebel in der neutralen Stellung
befindet, kann die Auslöseschaltung nicht betätigt
werden.
ACHTUNG:
• Überprüfen Sie vor jedem Betrieb immer die
Drehrichtung.
• Der Umschalter darf nur betätigt werden, wenn das
Werkzeug ganz angehalten wurde. Wenn Sie die
Drehrichtung ändern, solange das Werkzeug noch
läuft, kann es beschädigt werden.
• Ist das Werkzeug nicht in Gebrauch, muss der
Umschalthebel immer auf die neutrale Position gestellt
werden.
Änderung der Geschwindigkeit (Abb. 5)
Schalten Sie zum Ändern der Geschwindigkeit zunächst
das Werkzeug aus, und schieben Sie dann den Hebel zur
Änderung der Geschwindigkeit auf „2“ (hohe
Geschwindigkeit) oder „1“ (niedrige Geschwindigkeit).
Überprüfen Sie vor dem Betrieb des Werkzeugs, ob sich
der Hebel zur Änderung der Geschwindigkeit in der
richtigen Position befindet. Verwenden Sie die für Ihre
Arbeit geeignete Geschwindigkeit.
ACHTUNG:
• Stellen Sie den Hebel zur Änderung der
Geschwindigkeit immer ganz in die richtige Position.
Wenn Sie das Werkzeug betreiben und sich dieser
Hebel zwischen der Einstellung „1“ und „2“ befindet,
kann das Werkzeug beschädigt werden.
• Der Hebel zur Änderung der Geschwindigkeit darf nicht
betätigt werden, solange das Werkzeug läuft.
Andernfalls kann das Werkzeug beschädigt werden.
Auswahl der Aktionsbetriebsart (Abb. 6)
Dieses Werkzeug verfügt über einen Ring zum Wechsel
der Aktionsbetriebsart. Mit Hilfe dieses Rings können Sie
die Betriebsart auswählen, die sich für Ihre
Arbeitsanforderungen am besten eignet. Es stehen drei
Betriebsarten zur Auswahl.
Für eine reine Drehbewegung müssen Sie den Ring so
drehen, dass der Pfeil auf dem Werkzeugkörper auf die
Markierung auf dem Ring zeigt.
Für eine Drehbewegung mit Schlag müssen Sie den Ring
so drehen, dass der Pfeil auf die Markierung auf dem
Ring zeigt.
Für eine Drehbewegung mit Drehmomentkupplung
müssen Sie den Ring so drehen, dass der Pfeil auf die
Markierung auf dem Ring zeigt.
ACHTUNG:
• Stellen Sie den Ring immer richtig auf die gewünschte
Betriebsartmarkierung. Wenn Sie das Werkzeug
betreiben und sich der Ring zwischen den einzelnen
Betriebsartmarkierungen befindet, kann das Werkzeug
beschädigt werden.
Einstellen des Anzugsdrehmoments
(Abb. 7)
Das Anzugsdrehmoment kann in 16 Stufen eingestellt
werden, indem der Justierungsring so gedreht wird, dass
seine Einteilungsschritte am Pfeil auf dem
Werkzeugkörper ausgerichtet sind. Das
Anzugsdrehmoment ist minimal eingestellt, wenn die Zahl
1 am Pfeil ausgerichtet ist, und maximal, wenn die Zahl
16 am Pfeil ausgerichtet ist.
Schrauben Sie vor dem eigentlichen Betrieb eine
Probeschraube in Ihr Material bzw. in ein Materialduplikat,
um zu ermitteln, welche Drehmomentstufe für eine
bestimmte Anwendung erforderlich ist.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Arbeiten am Werkzeug
ausführen.
Einsetzen oder Entfernen des Dreh- oder
Bohreinsatzes (Abb. 8)
Drehen Sie den Kranz gegen den Uhrzeigersinn, um die
Spannfutterbacken zu öffnen. Schieben Sie den Einsatz
so weit wie möglich in das Spannfutter. Drehen Sie den
Kranz im Uhrzeigersinn, um das Spannfutter anzuziehen.
Wenn Sie den Einsatz entfernen möchten, müssen Sie
den Kranz gegen den Uhrzeigersinn drehen.
Einsetzen des Werkzeughalters (Zubehör)
(Abb. 9)
Setzen Sie den Werkzeughalter in den Vorsprung an der
linken oder rechten Seite des Werkzeugfußes ein, und
befestigen Sie ihn mit einer Schraube.
Wenn Sie den Dreheinsatz nicht verwenden, bewahren
Sie ihn in den Werkzeughaltern auf. Einsätze bis zu einer
Länge von 45 mm können dort aufbewahrt werden.
Haken (Zubehör) (Abb. 10)
Der Haken ist nützlich, wenn Sie das Werkzeug
vorübergehend aufhängen möchten.
Er kann an jeder Seite des Werkzeugs befestigt werden.
Setzen Sie den Haken zur Montage in eine Rille am
Werkzeuggehäuse (die Seite ist beliebig), und befestigen
Sie diesen mit einer Schraube.

18
Zur Entfernung müssen Sie nur die Schraube lockern und
den Haken herausnehmen.
BETRIEB
ACHTUNG:
• Schieben Sie den Akkublock stets vollständig ein, bis
er einrastet. Wenn Sie den roten Bereich oben auf der
Taste sehen können, ist der Block nicht ganz
eingerastet. Setzen Sie ihn ganz ein, bis der rote
Bereich nicht mehr zu sehen ist. Andernfalls kann der
Block versehentlich aus dem Werkzeug fallen und Sie
oder Personen in Ihrem Umfeld verletzen.
Halten Sie das Werkzeug gut mit einer Hand am Griff und
der anderen Hand unten am Akkublock fest, um die
Drehbewegung kontrollieren zu können.
Schlagbohrbetrieb
ACHTUNG:
• Beim Lochdurchschlag, wenn das Loch durch
Holzspäne und -partikel verstopft ist oder wenn das
Werkzeug auf Verstärkungsstangen im Beton trifft,
wirken enorme und abrupte Drehkräfte auf das
Werkzeug bzw. den Einsatz.
Drehen Sie zunächst den Ring zum Wechsel der
Aktionsbetriebsart so, dass der Pfeil auf dem
Werkzeugkörper auf die Markierung zeigt. Für diesen
Vorgang kann der Justierungsring an jeder beliebigen
Drehmomentstufe ausgerichtet sein.
Achten Sie darauf, dass Sie einen Einsatz mit einer
Hartmetallspitze verwenden.
Setzen Sie den Einsatz auf die gewünschte Position des
Lochs, und ziehen Sie dann den Auslöseschalter.
Verwenden Sie das Werkzeug nicht mit Gewalt. Wenn Sie
nur leichten Druck ausüben, erzielen Sie die besten
Ergebnisse. Halten Sie das Werkzeug in Position und
achten Sie darauf, dass es nicht vom Loch abrutscht.
Verstärken Sie den Druck nicht, wenn das Loch durch
Holzspäne oder -partikel verstopft ist. Führen Sie
stattdessen das Werkzeug im Leerlauf aus, und entfernen
Sie dann den Einsatz teilweise aus dem Loch. Wenn Sie
diesen Vorgang mehrmals wiederholen, wird das Loch
gesäubert, und Sie können die normale Bohrung
fortsetzen.
Ausblasvorrichtung (optionales Zubehör)
(Abb. 11)
Wenn Sie das Loch gebohrt haben, entfernen Sie mit Hilfe
der Ausblasvorrichtung den Staub aus dem Loch.
Schraubendreherbetrieb (Abb. 12)
Drehen Sie zunächst den Ring zum Wechsel der
Aktionsbetriebsart so, dass der Pfeil auf dem
Werkzeugkörper auf die Markierung zeigt. Stellen Sie
den Justierungsring auf die für Ihre Arbeit geeignete
Drehmomentstufe. Gehen Sie anschließend wie folgt vor.
Setzen Sie die Spitze des Dreheinsatzes in den
Schraubenkopf, und üben Sie Druck auf das Werkzeug
aus. Starten Sie das Werkzeug langsam, und erhöhen Sie
nach und nach die Geschwindigkeit. Lassen Sie die
Auslöseschaltung los, sobald die Kupplung greift.
ACHTUNG:
• Vergewissern Sie sich, dass der Dreheinsatz gerade
im Schraubenkopf sitzt. Andernfalls kann die Schraube
und/oder der Einsatz beschädigt werden.
HINWEIS:
• Bohren Sie beim Drehen von Holzschrauben Löcher
für die Schrauben vor, damit das Drehen vereinfacht
wird und das Werkstück nicht splittert. Siehe Tabelle.
Bohrbetrieb
Drehen Sie zunächst den Justierungsring so, dass der
Zeiger auf die zeigt. Gehen Sie anschließend wie folgt
vor.
ACHTUNG:
• Der Bohrvorgang kann durch übermäßigen Druck auf
das Werkzeug nicht beschleunigt werden. Dieser
übermäßige Druck beschädigt im Gegenteil die Spitze
Ihres Einsatzes, vermindert die Leistung des
Werkzeugs und verkürzt die Lebensdauer des
Werkzeugs.
• Beim Lochdurchschlag wirken enorme Kräfte auf das
Werkzeug/den Einsatz. Halten Sie das Werkzeug fest,
und seien Sie vorsichtig, wenn der Einsatz das
Werkstück durchbricht.
• Ein festsitzender Einsatz kann einfach wieder
herausgezogen werden, indem die Drehrichtung mit
dem Umschalter geändert wird. Es kann jedoch zu
einem abrupten Rückschlag des Werkzeugs kommen,
wenn Sie es nicht ganz fest halten.
• Befestigen Sie kleine Werkstücke immer in einem
Schraubstock oder einer ähnlichen Haltevorrichtung.
• Wenn das Werkzeug bis zur vollständigen Entladung
des Akkus betrieben wurde, lassen Sie es 15 Minuten
liegen, bevor Sie mit einem neuen Akku fortfahren.
Bohren in Holz
Beim Bohren in Holz werden die besten Ergebnisse mit
Holzbohrern erzielt, die mit einer Leitspindel ausgestattet
sind. Die Leitspindel vereinfacht den Bohrprozess, indem
sie den Einsatz in das Werkstück zieht.
Bohren in Metall
Damit der Bohrer beim Beginn einer Lochbohrung nicht
abrutscht, machen Sie mit einem Körner eine Einkerbung,
und hämmern Sie auf den Punkt, an dem gebohrt werden
soll. Setzen Sie die Spitze des Einsatzes in die
Einkerbung, und starten Sie den Bohrvorgang.
Verwenden Sie beim Bohren in Metall einen
Schneideschmierstoff. Ausgenommen hiervon sind Eisen
Nenndurchmesser der
Holzschraube (mm)
Empfohlene Größe des
vorgebohrten Lochs (mm)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4

19
und Messing; diese Metalle sollten trocken gebohrt
werden.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Inspektionen oder
Wartungsarbeiten am Werkzeug vornehmen.
Ersetzen der Kohlebürsten (Abb. 13)
Ersetzen Sie diese, wenn sie bis zur Grenzmarkierung
abgenutzt sind. Halten Sie die Kohlebürsten sauber und
sorgen Sie dafür, dass sie locker in den Halterungen
liegen. Beide Kohlebürsten sollten gleichzeitig ersetzt
werden. Verwenden Sie nur identische Kohlebürsten.
Entfernen Sie die beiden Schrauben mit einem
Schraubendreher, und entfernen Sie dann die hintere
Abdeckung. (Abb. 14)
Heben Sie den Federarm, und setzen Sie diesen dann mit
der schlanken Spitze eines Schlitzschraubendrehers oder
einem ähnlichen Gegenstand in den abgestuften Bereich
des Gehäuses. (Abb. 15)
Entfernen Sie die Kohlebürstenkappen der Kohlebürsten
mit einer Zange. Entnehmen Sie die verbrauchten
Kohlebürsten, legen Sie die neuen ein und bringen Sie die
Kohlebürstenkappen in umgekehrter Reihenfolge wieder
an. (Abb. 16)
Vergewissern Sie sich, dass die Kohlebürstenkappen fest
in den Öffnungen der Bürstenhalter sitzen. (Abb. 17)
Setzen Sie die hintere Abdeckung wieder ein, und ziehen
Sie die beiden Schrauben fest an. Um die SICHERHEIT
und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten,
sollten Reparaturen, Wartungsarbeiten und Einstellungen
nur durch von Makita autorisierte Service Center
durchgeführt und immer Makita-Ersatzteile verwendet
werden.
ZUBEHÖR
ACHTUNG:
• Die folgenden Zubehör- und Zusatzteile werden für das
in diesem Handbuch beschriebene Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehör- und
Zusatzteile kann zu Personenschäden führen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie bei einem
Makita-Servicecenter in Ihrer Nähe.
• Bohreinsätze
• Hammereinsatz mit Hartmetallspitze
• Pillips-Einsatz
• Schlitzeinsatz
• Steckeinsatz
• Ausblasvorrichtung
• Sicherheitsgläser
• Verschiedene Arten von Makita-Originalakkus und
Ladegeräten
• Haken
• Gummipolster-Set
• Wollhaube
• Polierschwamm
Nur für europäische Länder
Schall ENG104-1
Typischer A-bewerteter Schallpegel nach EN60745:
Schalldruckpegel (LpA): 79 dB (A)
Abweichung (K): 3 dB (A)
Unter Arbeitsbedingungen kann der Schallpegel 80 dB (A)
überschreiten.
Tragen Sie Gehörschutz.
Schwingung ENG203-2
Schwingungsgesamtwerte (Vektorsumme dreier Achsen)
nach EN60745:
Arbeitsmodus: Schlagbohren in Beton
Schwingungsbelastung (ah,ID): 6,5 m/s2
Abweichung (K): 1,5 m/s2
ENG302-2
Arbeitsmodus: Bohren in Metall
Schwingungsbelastung (ah,D): 2,5 m/s2oder weniger
Abweichung (K): 1,5 m/s2
ENG901-1
• Der hier angegebene Wert für die erzeugten
Schwingungen wurde gemäß dem genormten
Testverfahren ermittelt und kann als Vergleich zu
anderen Werkzeugen herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen
ist außerdem für eine vorbeugende Bewertung der
Belastung zu verwenden.
WARNUNG:
• Die Schwingungsbelastung kann bei tatsächlichem
Gebrauch des Elektrowerkzeugs in Abhängigkeit von
der Handhabung des Elektrowerkzeugs von dem hier
aufgeführten Wert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle Bestandteile
des Arbeitsablaufs ein, also zusätzlich zu den
Arbeitszeiten auch Zeiten, in denen das Werkzeug
ausgeschaltet ist oder ohne Last läuft).
EU-Konformitätserklärung ENH101-12
Wir, Makita Corporation als verantwortlicher
Hersteller, erklären, dass die folgenden Geräte der
Marke Makita:
Bezeichnung des Geräts: Akku-Schlagbohrschrauber
Nummer / Typ des Modells: BHP442, BHP452
in Serienfertigung hergestellt werden und
den folgenden Richtlinien der Europäischen Union
genügen:
98/37/EC bis 28. Dezember 2009 und 2006/42/EC ab
dem 29. Dezember 2009
Außerdem werden die Geräte gemäß den folgenden
Standards oder Normen gefertigt:
EN60745

20
Die technische Dokumentation erfolgt durch unseren
Bevollmächtigten in Europa:
Makita International Europe Ltd.
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
