Makita DHP446 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Cordless Hammer Driver Drill
Perceuse Percussion-Visseuse
sans Fil
Rotomartillo Atornillador
Inalámbrico
DHP446
DHP456
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model DHP456 DHP446
Capacities Masonry 13 mm (1/2") 13 mm (1/2")
Steel 13 mm (1/2") 13 mm (1/2")
Wood 38 mm (1-1/2") 38 mm (1-1/2")
Wood screw 10 mm x 89 mm (3/8" x 3-1/2") 6 mm x 75 mm
(1/4" x 2-15/16")
Machine screw M6 (1/4") M6 (1/4")
No load speed (RPM) High (2) 0 - 1,500 /min 0 - 1,500 /min
Low (1) 0 - 400 /min 0 - 400 /min
Blows per minute High (2) 0 - 22,500 /min 0 - 22,500 /min
Low (1) 0 - 6,000 /min 0 - 6,000 /min
Overall length 206 mm (8-1/8") 206 mm (8-1/8")
Net weight 1.6 kg (3.4 lbs) 1.8 kg (4.0 lbs) 1.7 kg (3.8 lbs)
Rated voltage D.C. 18 V D.C. 14.4 V
Standard battery cartridge BL1815 / BL1815N /
BL1820 / BL1820B
BL1830 / BL1830B /
BL1840 / BL1840B /
BL1850 / BL1850B /
BL1860B
BL1430 / BL1430B /
BL1460B
• Due to our continuing program of research and development, the specications herein are subject to change with-
out notice.
• Specications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, re and/or serious
injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
8.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of an GFCI
reduces the risk of electric shock.
Personal safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.

3ENGLISH
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
16. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
20. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of re
when used with another battery pack.
25. Use power tools only with specically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and re.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery termi-
nals together may cause burns or a re.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If con-
tact accidentally occurs, ush with water. If
liquid contacts eyes, additionally seek medical
help. Liquid ejected from the battery may cause
irritation or burns.
Service
28. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and chang-
ing accessories.
30. Keep handles dry, clean and free from oil and
grease.
CORDLESS HAMMER DRIVER
DRILL SAFETY WARNINGS
1. Wear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden
wiring. Cutting accessory contacting a "live"
wire may make exposed metal parts of the power
tool "live" and could give the operator an electric
shock.
4. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
5. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
6. Hold the tool rmly.
7. Keep hands away from rotating parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely
hot and could burn your skin.
10. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or famil-
iarity with product (gained from repeated
use) replace strict adherence to safety
rules for the subject product. MISUSE or
failure to follow the safety rules stated in
this instruction manual may cause serious
personal injury.

4ENGLISH
Symbols
The followings show the symbols used for tool.
volts
direct current
no load speed
revolutions or reciprocation per minute
number of blow
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery burst-
ing causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tem-
perature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
the battery cartridge is removed before adjust-
ing or checking function on the tool.
Installing or removing the battery
cartridge
1
2
3
► 1. Red indicator 2. Button 3. Battery cartridge
• Always switch off the tool before installing or
removing of the battery cartridge.
• To remove the battery cartridge, slide it from the
tool while sliding the button on the front of the
cartridge.
• To install the battery cartridge, align the tongue
on the battery cartridge with the groove in the
housing and slip it into place. Always insert it all
the way until it locks in place with a little click. If
you can see the red indicator on the upper side of
the button, it is not locked completely. Install it fully
until the red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when installing the battery car-
tridge. If the cartridge does not slide in easily, it is
not being inserted correctly.

5ENGLISH
Battery protection system (Lithium-
ion battery with star marking)
1
► 1. Star marking
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically
cuts off power to the tool to extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the trigger switch on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
trigger switch again to restart.
If the tool does not start, the battery is over-
heated. In this situation, let the battery cool
before pulling the trigger switch again.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. In this situation,
remove and recharge the battery.

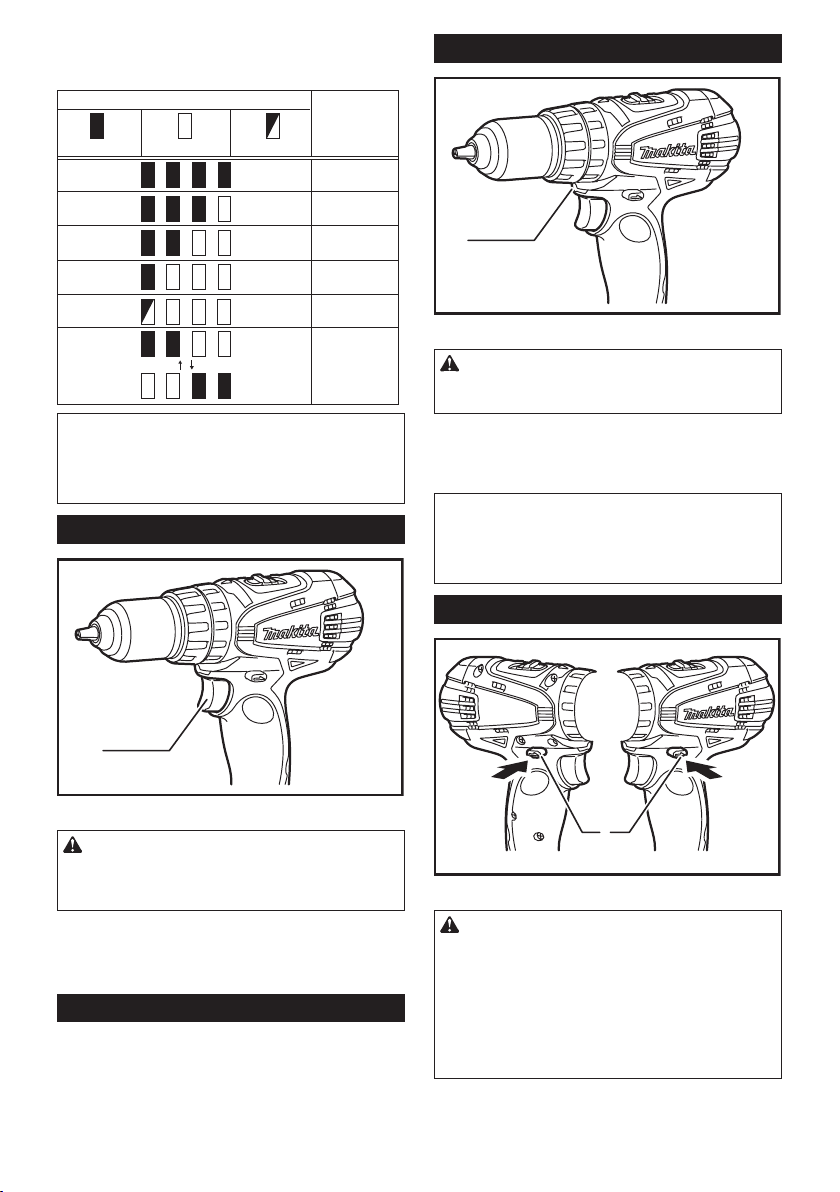

Indicating the remaining battery
capacity
(Only for battery cartridges with "B" at the end of the
model number.)
1
2
► 1. Indicator lamps 2. CHECK button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for few seconds.
Off BlinkingLighted
Indicator lamps
Charge the
battery.
0% to 25%
25% to 50%
50% to 75%
75% to 100%
Remaining
capacity
The battery
may have
malfunctioned.
NOTE:
• Depending on the conditions of use and the
ambient temperature, the indication may differ
slightly from the actual capacity.

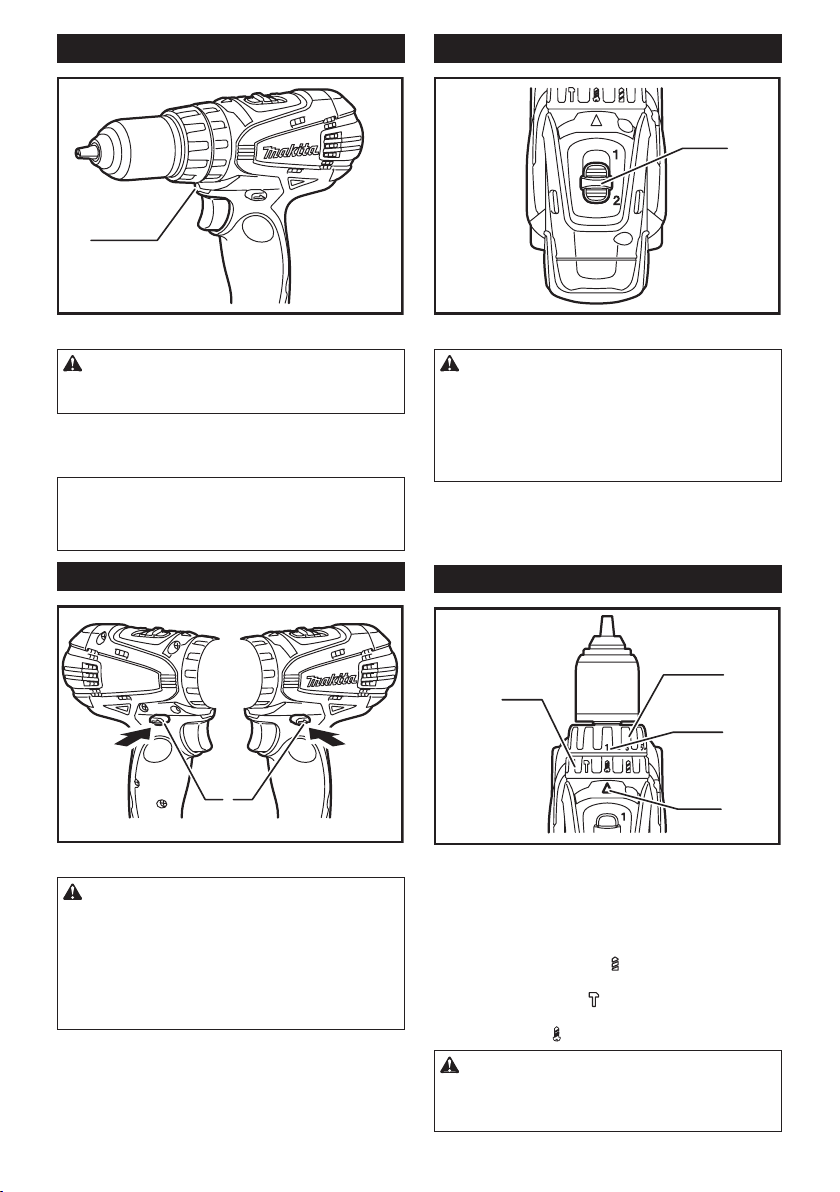

Switch action
1
► 1. Switch trigger
CAUTION:
• Before inserting the battery cartridge into the
tool, always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after the switch trigger
is released, have the tool serviced at a Makita service
center.

6ENGLISH
Lighting up the front lamp
1
► 1. Lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp keeps
on lighting while the switch trigger is being pulled. The
lamp goes out 10 -15 seconds after releasing the trigger.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of the
lamp. Be careful not to scratch the lens of lamp,
or it may lower the illumination.
Reversing switch action
1
AB
► 1. Reversing switch lever
CAUTION:
• Always check the direction of rotation before
operation.
•
Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
Speed change
1
► 1. Speed change lever
CAUTION:
•
Always set the speed change lever fully to the cor-
rect position. If you operate the tool with the speed
change lever positioned halfway between the "1"
side and "2" side, the tool may be damaged.
• Do not use the speed change lever while the
tool is running. The tool may be damaged.
To change the speed, rst switch off the tool and then slide the
speed change lever to the "2" side for high speed or "1" side for
low speed. Be sure that the speed change lever is set to the cor-
rect position before operation. Use the right speed for your job.
Selecting the action mode
1
2
3
4
► 1. Action mode changing ring 2. Adjusting ring
3. Graduation 4. Arrow
This tool employs an action mode changing ring. Select
one of the three modes suitable for your work needs by
using this ring.
For rotation only, turn the ring so that the arrow on the
tool body points toward the mark on the ring.
For rotation with hammering, turn the ring so that the
arrow points toward the mark on the ring.
For rotation with clutch, turn the ring so that the arrow
points toward the mark on the ring.
CAUTION:
•
Always set the ring correctly to your desired mode mark.
If you operate the tool with the ring positioned halfway
between the mode marks, the tool may be damaged.

7ENGLISH

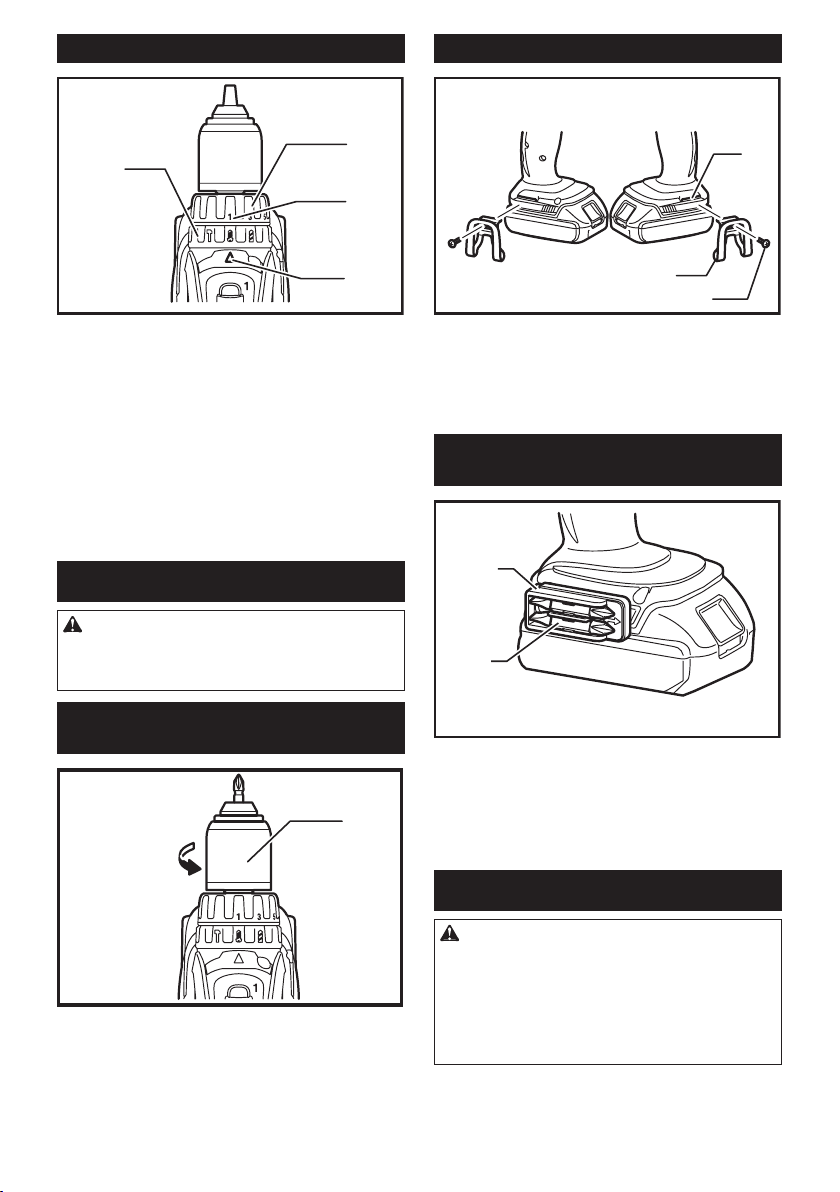

Adjusting the fastening torque
1
2
3
4
► 1. Action mode changing ring 2. Adjusting ring
3. Graduation 4. Arrow
The fastening torque can be adjusted in 16 steps by
turning the adjusting ring so that the graduations are
aligned with the arrow on the tool body. The fastening
torque is minimum when the number 1 is aligned with
the arrow, and maximum when the number 16 is aligned
with the arrow.
Before the actual operation, drive a trial screw into
your material or a piece of duplicate material to deter-
mine which torque level is required for a particular
application.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
the battery cartridge is removed before carrying
out any work on the tool.
Installing or removing the driver bit
or drill bit
1
► 1. Sleeve
Turn the sleeve counterclockwise to open the chuck
jaws. Place the bit in the chuck as far as it will go. Turn
the sleeve clockwise to tighten the chuck.
To remove the bit, turn the sleeve counterclockwise.
Installing the hook
1
2
3
► 1. Groove 2. Hook 3. Screw
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
Installing the bit holder (Optional
accessory)
1
2
► 1. Bit holder 2. Bit
Fit the bit holder into the protrusion at the tool foot on
either right or left side and secure it with a screw.
When not using the driver bit, keep it in the bit holders.
Bits 45 mm (1-3/4") long can be kept there.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way
until it locks in place. If you can see the red part
on the upper side of the button, it is not locked
completely. Insert it fully until the red part cannot
be seen. If not, it may accidentally fall out of the
tool, causing injury to you or someone around
you.
Hold the tool rmly with one hand on the grip and the
other hand on the bottom of the battery cartridge to
control the twisting action.

8ENGLISH
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting
force exerted on the tool/bit at the time of hole
break-through, when the hole becomes clogged
with chips and particles, or when striking rein-
forcing rods embedded in the concrete.
First, turn the action mode changing ring so that the
arrow on the tool body points to the marking. The
adjusting ring can be aligned in any torque levels for
this operation.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pres-
sure gives best results. Keep the tool in position and
prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at
an idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.

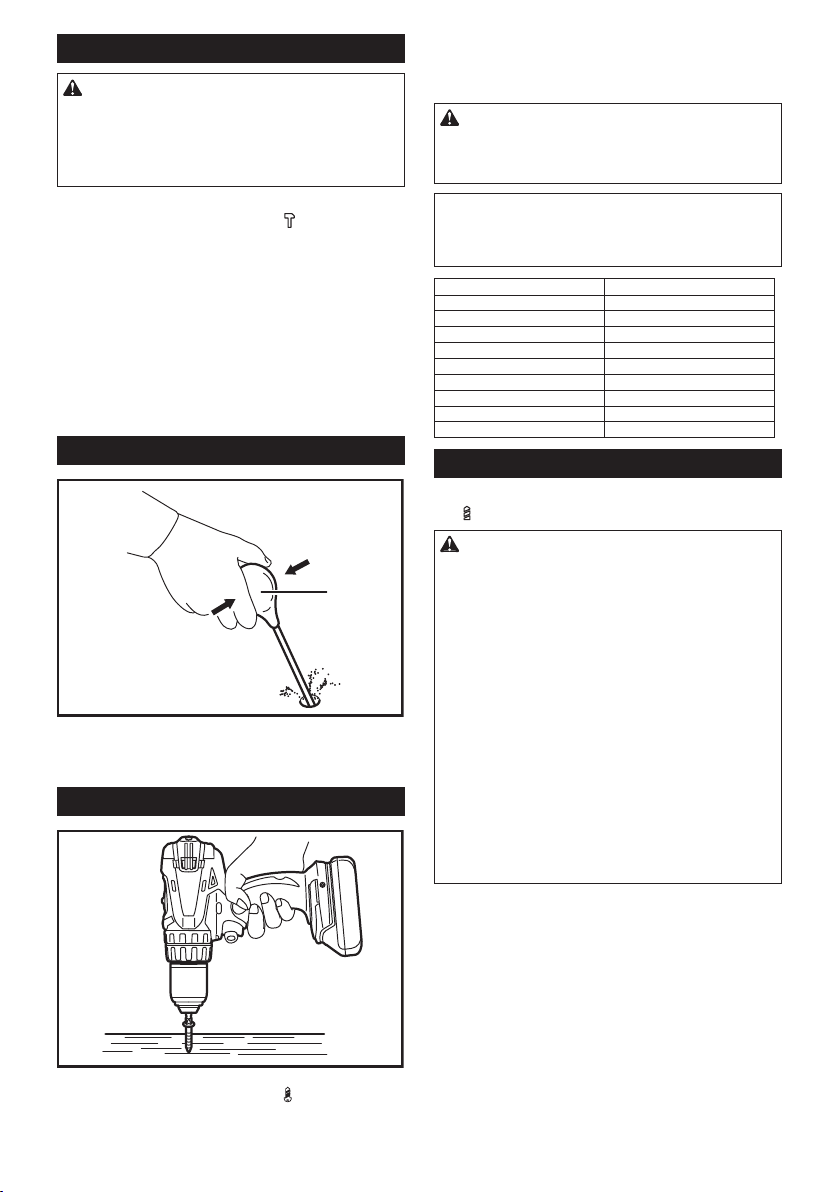

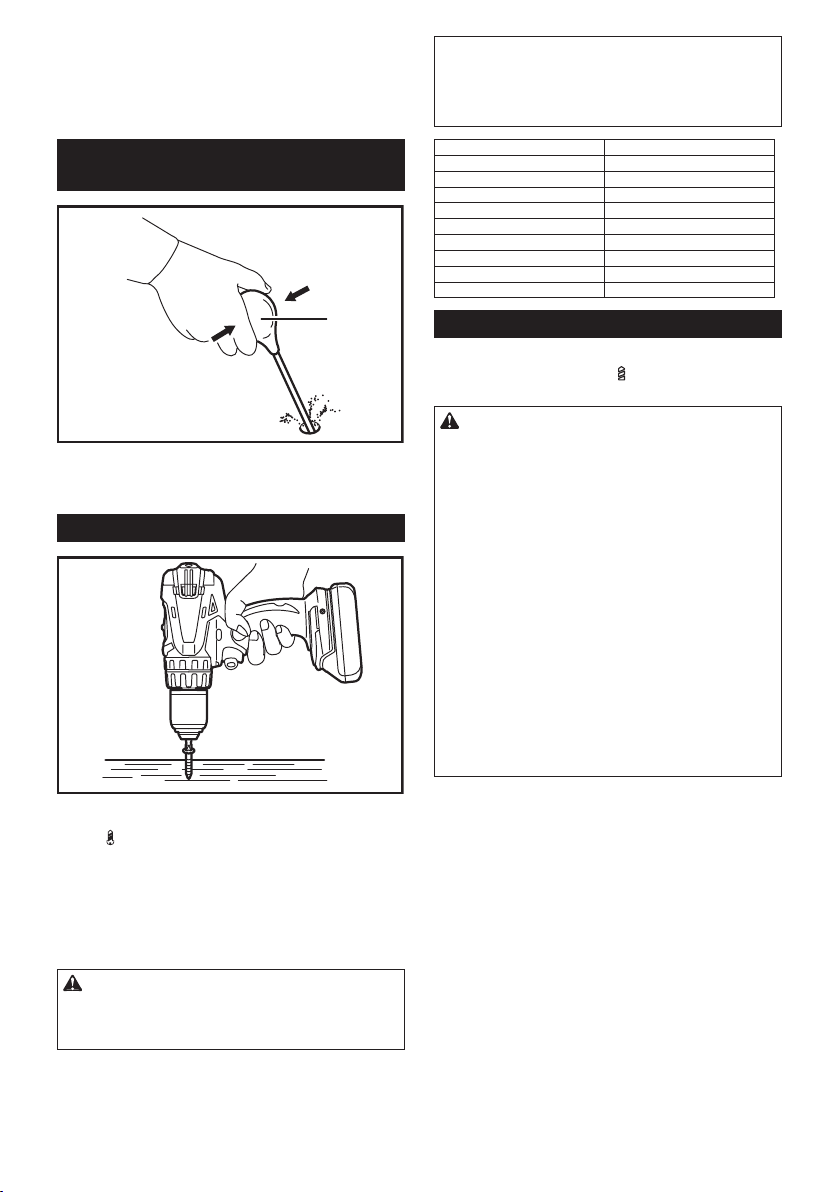

Blow-out bulb (optional accessory)
1
► 1. Blow-out bulb
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Screwdriving operation
First, turn the action mode changing ring so that the
arrow on the tool body points to the marking. Adjust
the adjusting ring to the proper torque level for your
work. Then proceed as follows.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
CAUTION:
• Make sure that the driver bit is inserted straight
in the screw head, or the screw and/or bit may
be damaged.
NOTE:
• When driving wood screws, predrill pilot holes
to make driving easier and to prevent splitting of
the workpiece. See the chart.
Nominal diameter of wood screw Recommended size of pilot hole
3.1mm (1/8") 2.0mm - 2.2mm (5/64" - 3/32")
3.5mm (9/64") 2.2mm - 2.5mm (3/32" - 3/32")
3.8mm (5/32") 2.5mm - 2.8mm (3/32" - 7/64")
4.5mm (11/64") 2.9mm - 3.2mm (7/64" - 1/8")
4.8mm (3/16") 3.1mm - 3.4mm (1/8" - 9/64")
5.1mm (13/64") 3.3mm - 3.6mm (1/8" - 9/64")
5.5mm (7/32") 3.7mm - 3.9mm (9/64" - 5/32")
5.8mm (7/32") 4.0mm - 4.2mm (5/32" - 11/64")
6.1mm (15/64") 4.2mm - 4.4mm (11/64" - 11/64")
Drilling operation
First, turn the adjusting ring so that the pointer points to
the marking. Then proceed as follows.
CAUTION:
• Pressing excessively on the tool will not speed
up the drilling. In fact, this excessive pressure
will only serve to damage the tip of your bit,
decrease the tool performance and shorten the
service life of the tool.
• There is a tremendous force exerted on the tool/
bit at the time of hole break through. Hold the
tool rmly and exert care when the bit begins to
break through the workpiece.
• A stuck bit can be removed simply by setting
the reversing switch to reverse rotation in order
to back out. However, the tool may back out
abruptly if you do not hold it rmly.
• Always secure small workpieces in a vise or
with a similar hold-down device.
• If the tool is operated continuously until the
battery cartridge has discharged, allow the tool
to rest for 15 minutes before proceeding with a
fresh battery.
Drilling in wood
When drilling in wood, the best results are obtained
with wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting to make
a hole, make an indentation with a center-punch and
hammer at the point to be drilled. Place the point of the
bit in the indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.

9ENGLISH
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
the battery cartridge is removed before attempt-
ing to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
Replacing the carbon brushes
1
► 1. Limit mark
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove two screws then remove
the rear cover.
1
2
► 1. Rear cover 2. Screw
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit screw-
driver with a slender shaft or the like.
1
23
► 1. Recessed part 2. Spring 3. Arm
Use pliers to remove the carbon brush caps of the
carbon brushes. Take out the worn carbon brushes,
insert the new ones and replace the carbon brush caps
in reverse.
1
► 1. Carbon brush cap
Make sure that the carbon brush caps have t into the
holes in brush holders securely.
1
2
► 1. Hole 2. Carbon brush cap
Reinstall the rear cover and tighten two screws securely.
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running the tool with
no load for about 1 minute. Then check the tool while
running and electric brake operation when releasing the
switch trigger. If the electric brake is not working well,
ask your local Makita service center for repair.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.

10 ENGLISH
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use the accessories or attach-
ments for their stated purposes.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Drill bits
• Tungsten-carbide tipped hammer bit
• Phillips bit
• Slotted bit
• Socket bit
• Blow-out bulb
• Safety goggles
• Various type of Makita genuine batteries and
chargers
• Hook
• Bit holder
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may differ from country to country.
MAKITA LIMITED WARRANTY
Please refer to the annexed warranty sheet for the
most current warranty terms applicable to this product.
If annexed warranty sheet is not available, refer to the
warranty details set forth at below website for your
respective country.
United States of America: www.makitatools.com
Canada: www.makita.ca
Other countries: www.makita.com

11 FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle DHP456 DHP446
Capacités Maçonnerie 13 mm (1/2") 13 mm (1/2")
Acier 13 mm (1/2") 13 mm (1/2")
Bois 38 mm (1-1/2") 38 mm (1-1/2")
Vis à bois 10 mm x 89 mm (3/8" x 3-1/2") 6 mm x 75 mm
(1/4" x 2-15/16")
Vis de mécanique M6 (1/4") M6 (1/4")
Vitesse à vide (RPM) Grande (2) 0 - 1 500 /min 0 - 1 500 /min
Réduite (1) 0 - 400 /min 0 - 400 /min
Nombre de frappes par minute Grande (2) 0 - 22 500 /min 0 - 22 500 /min
Réduite (1) 0 - 6 000 /min 0 - 6 000 /min
Longueur totale 206 mm (8-1/8") 206 mm (8-1/8")
Poids net 1,6 kg (3,4 lbs) 1,8 kg (4,0 lbs) 1,7 kg (3,8 lbs)
Tension nominale C.C. 18 V C.C. 14,4 V
Batterie standard BL1815 / BL1815N /
BL1820 / BL1820B
BL1830 / BL1830B /
BL1840 / BL1840B /
BL1850 / BL1850B /
BL1860B
BL1430 / BL1430B /
BL1460B
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécications conte-
nues dans ce manuel sont sujettes à modication sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises
en garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour réfé-
rence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d'alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s'enammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4.
Les ches d'outil électrique sont conçues pour
s'adapter parfaitement aux prises de courant. Ne
modiez jamais la che de quelque façon que ce
soit. N'utilisez aucun adaptateur de che sur les
outils électriques avec mise à la terre. En ne modi-
ant pas les ches et en les insérant dans des prises
de courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radia-
teurs, cuisinières et réfrigérateurs. Le risque
de choc électrique est plus élevé si votre corps se
trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil élec-
trique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
8.
Lorsque vous utilisez un outil électrique à l'exté-
rieur, utilisez un cordon prolongateur prévu à cette
n. Les risques de choc électrique sont moindres
lorsqu'un cordon conçu pour l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d'ali-
mentation protégée par un disjoncteur de fuite
à la terre. L'utilisation d'un disjoncteur de fuite à la
terre réduit le risque de choc électrique.

12 FRANÇAIS
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.
11. Portez des dispositifs de protection person-
nelle. Portez toujours un protecteur pour la
vue. Les risques de blessure seront moins élevés
si vous utilisez des dispositifs de protection tels
qu'un masque antipoussières, des chaussures à
semelle antidérapante, une coiffure résistante ou
une protection d'oreilles.
12. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur soit en position d'arrêt
avant de brancher l'outil à la prise électrique
et/ou au bloc-piles, avant de prendre ou de
transporter l’outil. Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l’interrupteur ou si vous les bran-
chez alors que l’interrupteur est en position de
marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez main-
tenir cheveux, vêtements et gants à l'écart des
pièces en mouvement. Les pièces en mouve-
ment peuvent happer les vêtements amples, les
bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour raccor-
der un appareil d'aspiration et de collecte
de la poussière, assurez-vous qu'ils sont
correctement raccordés et qu'ils sont utilisés
de manière adéquate. L'utilisation d'un appareil
d'aspiration permet de réduire les risques liés à la
présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu,
il effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont l'inter-
rupteur est défectueux représente un danger et
doit être réparé.
19. Débranchez la che de la source d'alimen-
tation et/ou retirez le bloc-piles de l'outil
électrique avant d'effectuer tout réglage, de
changer un accessoire ou de ranger l'ou-
til électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon fonction-
nement. Le cas échéant, faites réparer l'outil
électrique avant de l'utiliser. De nombreux
accidents sont causés par des outils électriques
mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des ns autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le char-
geur spécié par le fabricant. L'utilisation d'un
chargeur conçu pour un type donné de bloc-piles
comporte un risque d'incendie lorsqu'il est utilisé
avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le bloc-
piles conçu spéciquement pour cet outil. Il y a
risque de blessure ou d'incendie si un autre bloc-
piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas
de contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des irrita-
tions ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrication et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.

13 FRANÇAIS
CONSIGNES DE SÉCURITÉ POUR
LA PERCEUSE-VISSEUSE À
PERCUSSION SANS FIL
1. Portez des protections d'oreilles lorsque vous
utilisez une perceuse à percussion. L'exposition
au bruit peut entraîner des lésions de l'ouïe.
2. Utilisez la ou les poignées auxiliaires si elles
sont fournies avec l'outil. Toute perte de maî-
trise comporte un risque de blessure.
3. Tenez l'outil par ses surfaces de prise iso-
lées pendant toute opération où l’accessoire
de coupe pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil pourraient devenir sous ten-
sion et risqueraient de transmettre une décharge
électrique à l'utilisateur.
4. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l’accessoire de
xation pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil pourraient devenir sous ten-
sion et risqueraient de transmettre une décharge
électrique à l'utilisateur.
5. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
6. Tenez l’outil fermement.
7. Gardez les mains éloignées des pièces en
rotation.
8. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
9. Ne touchez ni la fraise, ni la pièce à travail-
ler immédiatement après l'utilisation ; elles
peuvent être extrêmement chaudes et vous
pourriez vous brûler la peau.
10. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter l'inha-
lation de ces poussières ou leur contact avec
la peau. Conformez-vous aux consignes de
sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
MISE EN GARDE : NE VOUS LAISSEZ
PAS tromper (au l d'une utilisation répé-
tée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent
le produit. L'utilisation non sécuritaire ou
incorrecte de cet outil comporte un risque
de blessure grave.
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-dessous.
volts
courant continu
vitesse à vide
tours ou alternances par minute
nombre de frappes
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les instructions
et précautions relatives (1) au chargeur de batterie, (2)
à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4.
Si l'électrolyte pénètre dans vos yeux, rincez-les
à l'eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2)
Évitez de ranger la batterie dans un conteneur
avec d'autres objets métalliques, par exemple
des clous, des pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la pluie.
Un court-circuit de la batterie pourrait provo-
quer un fort courant, une surchauffe, parfois
des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50°C (122°F).
7.
Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement épui-
sée. La batterie peut exploser au contact du feu.
8. Prenez garde d'échapper ou de heurter la batterie.
9. N'utilisez pas une batterie si elle est endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE D'EMPLOI.
ATTENTION : Utilisez uniquement des batteries
Makita d'origine.
L'utilisation de batteries autres que les batteries d'ori-
gine Makita ou de batteries qui ont été modiées peut
entraîner l'explosion de la batterie et provoquer des
incendies, blessures et autres dommages. Cela annu-
lerait également la garantie de Makita s'appliquant à
l'outil Makita et au chargeur.

14 FRANÇAIS
Conseils pour obtenir la durée de
service maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie quand
vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée.
La surcharge réduit la durée de service de la batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10°C et 40°C (50°F
- 104°F). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
4.
Rechargez la batterie si vous ne l'utilisez pas
pendant une période prolongée (plus de six mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l'outil est hors
tension et que sa batterie est retirée avant de
l'ajuster ou de vérier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
► 1. Indicateur rouge 2. Bouton 3. Batterie
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Pour retirer la batterie, faites-la glisser de l'outil
tout en faisant glisser le bouton se trouvant à
l'avant.
• Pour installer la batterie, alignez sa languette
sur la rainure pratiquée dans le boîtier, et glissez
la batterie en place. Insérez-la toujours à fond
jusqu'à ce que vous entendiez un clic. Si vous
pouvez voir l’indicateur rouge situé sur le dessus
du bouton, la batterie n’est pas complètement ver-
rouillée. Installez-la à fond jusqu’à ce que vous ne
puissiez plus voir l’indicateur rouge. Dans le cas
contraire, elle pourrait tomber de l'outil et entraîner
des blessures.
• N'installez pas la batterie par la force. Si la batte-
rie ne glisse pas facilement, c'est qu'elle n'est pas
insérée correctement.
Système de protection de la batterie
(batterie lithium-ion marquée d’une étoile)
1
► 1. Étoile
Les batteries lithium-ion marquées d’une étoile sont
équipées d’un système de protection. Ce système
coupe automatiquement l’alimentation de l’outil pour
augmenter la durée de vie de la batterie.
L'outil s'arrête automatiquement pendant l'utilisation
lorsque l'outil et/ou la batterie sont dans l'une des situa-
tions suivantes :
• En surcharge :
L'outil est utilisé d'une manière entraînant
une consommation anormale de courant.
Dans cette situation, relâchez la gâchette et
arrêtez l'activité qui entraîne une surcharge
de l'outil. Puis appuyez de nouveau sur la
gâchette pour redémarrer.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans cette situation, laissez
refroidir la batterie avant d'appuyer de nou-
veau sur la gâchette.
• Tension de la batterie faible :
La capacité restante de la batterie est trop
faible pour que l'outil puisse fonctionner.
Dans cette situation, retirez et rechargez la
batterie.
Afche la capacité restante de la
batterie
(Uniquement pour les batteries dont le numéro de
modèle se termine par « B ».)
1
2
► 1. Témoins 2. Bouton CHECK

15 FRANÇAIS
Appuyez sur le bouton de vérication sur la batterie
pour afcher la capacité résiduelle de la batterie. Les
témoins s'allument pendant quelques secondes.
ARRÊT ClignotementAllumé
Témoins
Chargez la
batterie.
0 % à 25 %
25 % à 50 %
50 % à 75 %
75 % à 100 %
Capacité
résiduelle
La batterie peut
avoir présenté
un défaut de
fonctionnement.
NOTE :
• Selon les conditions d'utilisation et la tempé-
rature ambiante, il est possible que la capacité
relevée soit légèrement différente par rapport à
la capacité réelle.
Interrupteur
1
► 1. Gâchette
ATTENTION :
• Avant d'insérer la batterie dans l'outil, vériez
toujours que la gâchette fonctionne bien et
revient en position d'arrêt lorsque relâchée.
Pour mettre l'outil en marche, appuyez simplement sur
la gâchette. La vitesse de l'outil augmente à mesure
que l'on accroît la pression exercée sur la gâchette.
Pour l'arrêter, relâchez la gâchette.
Frein électrique
Cet outil est muni d’un frein électrique. Si la libération
du levier de la gâchette ne permet jamais d’arrêter
promptement l’outil, faites-le réparer dans un centre de
service après-vente Makita.
Allumage de la lampe avant
1
► 1. Lampe
ATTENTION :
• Evitez de regarder directement le faisceau
lumineux ou sa source.
Appuyez sur la gâchette pour allumer la lampe. La
lampe demeure allumée tant que la pression sur la
gâchette est maintenue. La lampe s'éteint de 10 à 15
secondes après la libération de la gâchette.
NOTE :
• Cet outil est muni d’un frein électrique. Si la libé-
ration du levier de la gâchette ne permet jamais
d’arrêter promptement l’outil, faites-le réparer
dans un centre de service après-vente Makita.
Inverseur
1
AB
► 1. Levier inverseur
ATTENTION :
• Vériez toujours le sens de rotation avant de
mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens
de rotation avant l'arrêt de l'outil, vous risquez
de l'endommager.
• Lorsque vous n'utilisez pas l'outil, placez tou-
jours le levier inverseur en position neutre.

16 FRANÇAIS
L'outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté
A pour une rotation dans le sens des aiguilles d'une
montre, ou du côté B pour une rotation dans le sens
inverse des aiguilles d'une montre.
La pression sur la gâchette n'est pas possible lorsque le
levier inverseur se trouve en position neutre.
Changement de vitesse
1
► 1. Levier de changement de vitesse
ATTENTION :
• Réglez toujours le levier de changement de
vitesse à fond sur la position voulue. Si vous
actionnez l'outil alors que le levier est placé à
mi-chemin entre la position "1" et la position "2",
vous risquez d'endommager l'outil.
• Ne modiez pas la position du levier de change-
ment de vitesse pendant que l'outil tourne. Vous
risqueriez de l'endommager.
Pour changer de vitesse, commencez par éteindre l'ou-
til, puis déplacez le levier de changement de vitesse sur
le côté "2" pour faire marcher l'outil à grande vitesse, ou
sur le côté "1" pour le faire marcher à vitesse réduite.
Vériez que le levier de changement de vitesse est
réglé sur la bonne position avant de mettre l'outil en
marche. Utilisez la vitesse qui convient pour le travail.
Sélection du mode de
fonctionnement
1
2
3
4
► 1. Bague de changement de mode d'action
2. Bague de réglage 3. Graduation 4. Flèche
Cet outil est équipé d'un anneau de changement de
mode. Utilisez cet anneau pour sélectionner, parmi les
trois modes disponibles, celui qui convient au travail à
exécuter.
Pour le mode de rotation seulement, tournez l'anneau
de sorte que la èche qui se trouve sur le bâti de l'outil
pointe vers l'indication de l'anneau.
Pour le mode de rotation avec percussion, tournez
l'anneau de sorte que la èche pointe vers l'indica-
tion de l'anneau.
Pour le mode de rotation avec embrayage, tournez
l'anneau de sorte que la èche pointe vers l'indica-
tion de l'anneau.
ATTENTION :
• Réglez toujours l'anneau parfaitement sur le
symbole du mode désiré. Si vous faites fonc-
tionner l'outil alors que l'anneau se trouve à
mi-course entre les symboles de mode, vous
risquez d'endommager l'outil.
Réglage du couple de serrage
1
2
3
4
► 1. Bague de changement de mode d'action
2. Bague de réglage 3. Graduation 4. Flèche
Le couple de serrage est réglable sur l'une ou l'autre
de 16 positions, en tournant la bague de réglage de
sorte que ses graduations soient alignées sur la èche
du bâti de l'outil. Le couple de serrage est au minimum
lorsque le numéro 1 est aligné sur la èche, et au maxi-
mum lorsque le numéro 16 est aligné sur la èche.
Avant d’utiliser l’outil pour le travail, vissez un échantil-
lon dans le matériau ou dans une pièce du même maté-
riau que la pièce à visser an de déterminer quel couple
de serrage convient à une application en particulier.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et que sa batterie est retirée avant d'effec-
tuer tout travail dessus.

17 FRANÇAIS
Installation ou retrait de l’embout
pour vissage ou pour perçage
1
► 1. Manchon
Tournez le manchon en sens inverse des aiguilles d'une
montre pour ouvrir les mâchoires du mandrin. Placez
le foret/l'embout dans le mandrin en l'enfonçant le plus
loin possible. Tournez le manchon en sens des aiguilles
d'une montre pour serrer le mandrin.
Pour retirer le foret/l'embout, tournez le manchon en
sens inverse des aiguilles d'une montre.
Installation du crochet
1
2
3
► 1. Rainure 2. Crochet 3. Vis
L'outil est équipé d'un crochet pratique qui permet de
le suspendre temporairement. Il s'installe d'un côté
comme de l'autre de l'outil.
Pour installer le crochet, insérez-le dans les rainures
situées de chaque côté du carter de l'outil, puis ser-
rez-le avec une vis. Pour le retirer, desserrez la vis et
enlevez-la.
Installation du porte-embout
(accessoire en option)
1
2
► 1. Porte-embout 2. Embout
Installez le porte-embout dans la saillie à la base de
l'outil, du côté droit ou gauche, et verrouillez-le à l'aide
d'une vis.
Lorsque vous n'utilisez pas un embout, rangez-le dans
le porte-embout. Des embouts de 45 mm (1-3/4") de
longueur peuvent y être rangés.
UTILISATION
ATTENTION :
• Insérez toujours la batterie jusqu'au fond,
jusqu'à ce qu'elle verrouille en place. Si vous
pouvez voir la partie rouge de la face supérieure
du bouton, la batterie n'est pas parfaitement
verrouillée. Insérez-la à fond, jusqu'à ce que
la partie rouge ne soit plus visible. Sinon, elle
risque de tomber accidentellement de l'outil, en
vous blessant ou en blessant une personne se
trouvant près de vous.
Tenez fermement l'outil avec une main sur la poignée et
l'autre main au bas de la batterie pour contrôler le mou-
vement de torsion.
Perçage avec martelage
ATTENTION :
• Une force de torsion énorme et soudaine
s'exerce sur l'outil et le foret lors du perçage
du trou, lorsque ce dernier est bouché par des
copeaux et particules ou lorsque le foret frappe
contre les armatures d'une structure en béton
armé.
Tournez d'abord l'anneau de changement de mode de
sorte que la èche du bâti de l'outil pointe vers l'indica-
tion . L'anneau de réglage peut être aligné sur n'im-
porte quel couple de serrage pour cette opération.
Assurez-vous d'utiliser un foret à pointe en carbure de tungstène.
Placez le foret à l'endroit prévu pour le trou, puis
appuyez sur la gâchette. N'appliquez pas une force
excessive sur l'outil. Vous obtiendrez de meilleurs résul-
tats en exerçant une légère pression. Maintenez l'outil
en position et évitez qu'il ne glisse à l'extérieur du trou.

18 FRANÇAIS
N'appliquez pas davantage de pression lorsque le trou
est bouché par les copeaux et particules. Faites plutôt
tourner l'outil au ralenti, puis retirez partiellement le
foret du trou. En répétant cette opération quelques fois,
le trou se débouchera et vous pourrez poursuivre le
perçage normalement.
Poire soufante (accessoire en
option)
1
► 1. Poire soufante
Une fois le trou percé, utilisez la poire soufante pour
retirer la poussière du trou.
Vissage
Tournez d'abord l'anneau de changement de mode de
sorte que la èche du bâti de l'outil pointe vers l'indi-
cation . Ajustez l'anneau de réglage sur le niveau
de couple qui convient au travail à effectuer. Procédez
ensuite comme suit.
Placez la pointe de l'embout dans la tête de vis et
appliquez une pression sur l'outil. Faites démarrer
l'outil à vitesse réduite puis augmentez graduellement
la vitesse. Relâchez la gâchette dès que l'engrenage
s'active.
ATTENTION :
• Assurez-vous que l'embout est inséré bien droit
dans la tête de vis, sinon la vis et/ou l'embout
risque d'être endommagé.
NOTE :
• Lorsque vous insérez des vis à bois, percez
d'abord des trous de guidage pour faciliter
l'insertion des vis et pour éviter que la pièce ne
se fende. Voir le tableau.
Diamètre nominal de vis à bois Dimension recommandée du trou de guidage
3,1mm (1/8") 2,0mm - 2,2mm (5/64" - 3/32")
3,5mm (9/64") 2,2mm - 2,5mm (3/32" - 3/32")
3,8mm (5/32") 2,5mm - 2,8mm (3/32" - 7/64")
4,5mm (11/64") 2,9mm - 3,2mm (7/64" - 1/8")
4,8mm (3/16") 3,1mm - 3,4mm (1/8" - 9/64")
5,1mm (13/64") 3,3mm - 3,6mm (1/8" - 9/64")
5,5mm (7/32") 3,7mm - 3,9mm (9/64" - 5/32")
5,8mm (7/32") 4,0mm - 4,2mm (5/32" - 11/64")
6,1mm (15/64") 4,2mm - 4,4mm (11/64" - 11/64")
Perçage
Tournez d'abord l'anneau de réglage de sorte que
le pointeur indique le repère . Procédez ensuite
comme suit.
ATTENTION :
• Une pression excessive sur l'outil n'accélère
pas le perçage. Au contraire, elle risque d'en-
dommager la pointe du foret, de réduire le ren-
dement de l'outil et donc sa durée de service.
• Une force énorme s’exerce sur l’outil/le foret au
moment où le foret émerge sur la face opposée.
Tenez l’outil fermement et faites bien attention
lorsque le foret commence à approcher de la
face opposée de la pièce.
• Un foret coincé peut se retirer en plaçant l'inver-
seur sur la direction opposée. Il faut alors faire
très attention car l'outil risque de reculer brus-
quement si vous ne le tenez pas fermement.
• Lorsque vous travaillez sur de petites pièces,
xez-les toujours dans un étau ou à l'aide d'un
outil similaire pour les retenir.
• Si l'outil est utilisé de manière continue jusqu'à
ce que la batterie soit déchargée, laissez-le
reposer 15 minutes avant de poursuivre l'opéra-
tion avec une batterie fraîche.
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets pour bois munis
d’une vis-guide. Celle-ci rend le perçage plus facile en
tirant le foret dans la pièce.
Perçage du métal
Pour éviter que l'embout ne glisse lorsque vous com-
mencez à percer un trou, faites une encoche à l'aide
d'un pointeau et d'un marteau à l'endroit où le trou doit
être percé. Placez la pointe de l'embout dans l'encoche
et commencez le perçage.
Utilisez un lubriant de coupe lorsque vous percez un
trou dans les métaux. Le fer et le laiton font toutefois
exception à cette règle; ils doivent être percés à sec.

19 FRANÇAIS
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et que la batterie est retirée avant d'y effec-
tuer tout travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de
solvant, d'alcool ou d'autres produits similaires.
Une décoloration, une déformation, ou la forma-
tion de ssures peuvent en découler.
Remplacement des charbons
1
► 1. Trait de limite d'usure
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en
état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les deux vis, puis
retirez le couvercle arrière.
1
2
► 1. Couvercle arrière 2. Vis
Soulevez le bras du ressort et placez-les dans le loge-
ment du bâti à l'aide d'un tournevis pour vis à tête fen-
due doté d’une longue tige, ou d’un instrument similaire.
1
23
► 1. Partie encastrée 2. Ressort 3. Bras
Utilisez des pinces pour retirer les bouchons des char-
bons. Enlevez les charbons usés, insérez les neufs et
remettez en place les bouchons.
1
► 1. Bouchon de charbon
Assurez-vous que les bouchons sont bien introduits
dans les orices des charbons.
1
2
► 1. Orice 2. Bouchon de charbon
Réinstallez le couvercle arrière et serrez les deux vis à fond.
Après avoir remplacé les charbons, installez la batterie de l'outil et
rodez les brosses en faisant fonctionner l'outil à vide pendant environ
1 minute. Vériez ensuite le bon fonctionnement de l'outil, ainsi que
l'activation du frein électrique lors du relâchement de la gâchette. Si le
frein électrique ne fonctionne pas bien, faites une demande de répa-
ration auprès du centre de service après-vente Makita le plus près.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.

20 FRANÇAIS
ACCESSOIRES EN
OPTION
ATTENTION :
• Ces accessoires et xations sont recommandés
pour être utilisés avec l'outil Makita spécié
dans ce manuel. L'utilisation de tout autre
accessoire ou xation peut comporter un risque
de blessure. Utilisez ces accessoires et xations
exclusivement pour les ns auxquelles ils sont
destinés.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets
• Foret perforateur à pointe de carbure de
tungstène
• Embout cruciforme
• Embout fendu
• Embout douille
• Poire soufante
• Lunettes de sécurité
• Les divers types de batteries et chargeurs Makita
authentiques
• Crochet
• Porte-embout
NOTE :
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE MAKITA
Pour les conditions de garantie en vigueur qui s’ap-
pliquent à ce produit, veuillez vous reporter à la feuille
de garantie en annexe. Si la feuille de garantie en
annexe n’est pas disponible, reportez-vous aux détails
de la garantie présentés sur le site Web de votre pays,
ci-dessous.
États-Unis d’Amérique: www.makitatools.com
Canada: www.makita.ca
Autres pays: www.makita.com
