Makita DF330DWE User manual

1
GB Cordless Driver Drill INSTRUCTION MANUAL
UA Дриль із бездротовим приводом ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL
Akumulatorowa wiertarko-wkrętarka INSTRUKCJA OBSŁUGI
RO
Maşinăde găurit şi înşurubat cu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Bohrschrauber BEDIENUNGSANLEITUNG
HU Akkumulátoros fúró-csavarbehajtó HASZNÁLATI KÉZIKÖNYV
SK Ľahký vŕtací skrutkovačNÁVOD NA OBSLUHU
CZ Akumulátorový vrtací šroubovák NÁVOD K OBSLUZE
DF330D

2
1
2
1 009330
1
2 009336
1
3 009332
AB
1
4 008802
1
5 008803
1
2
3
6 009333
1
7 009331 8 009334 9 009335
10 008807 11 008808 12 008809

3
ENGLISH (Original instructions)

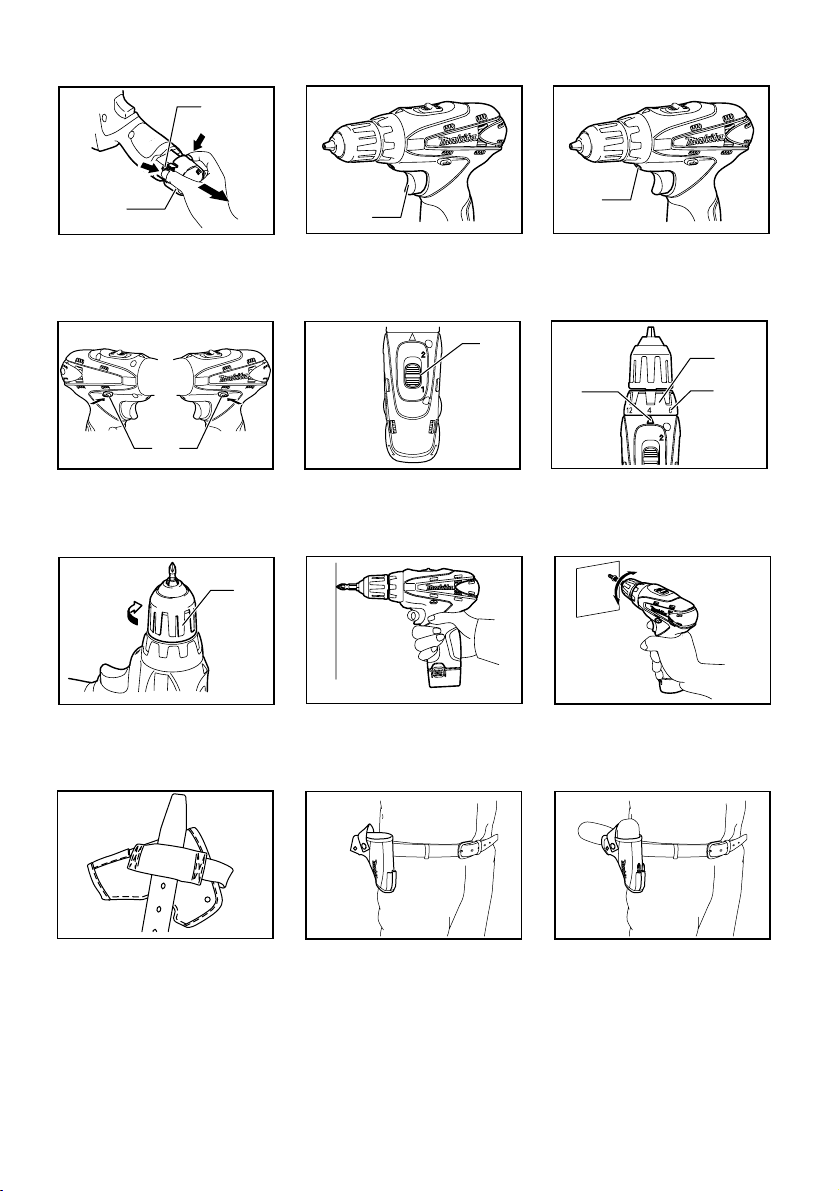

Explanation of general view
1-1. Button
1-2. Battery cartridge
2-1. Switch trigger
3-1. Lamp
4-1. Reversing switch lever
5-1. Speed change lever
6-1. Pointer
6-2. Adjusting ring
6-3. Graduation
7-1. Sleeve
SPECIFICATIONS
Model DF330D
Steel 10 mm
Wood 21 mm
Wood screw 5.1 mm x 63 mm
Capacities
Machine screw M6
High (2) 0 - 1,300
No load speed (min-1) Low (1) 0 - 350
Chuck capacity 0.8 mm - 10 mm
Overall length 189 mm
Net weight 1.0 kg
Rated voltage D.C. 10.8 V
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE034-1
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 70 dB(A) or less
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-16
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Driver Drill
Model No./ Type: DF330D
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England

4
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB088-1
CORDLESS DRIVER DRILL
SAFETY WARNINGS
1. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contacting a
"live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
3. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4. Always be sure you have a firm footing.
Be sure no one is below when using the tool
in high locations.
5. Hold the tool firmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal injury.
ENC009-1
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention
right away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the
cartridge.
To install the battery cartridge, hold it so that the battery
cartridge front shape fits to that of the battery
installment opening and slip it into place. Insert it all the
way until it locks in place with a little click.
CAUTION:
• Always insert the battery cartridge all the way until
it locks in place. If not, it may accidentally fall out
of the tool, causing injury to you or someone
around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system
The tool is equipped with a battery protection system.
This system automatically cuts off power to the motor to
extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the switch trigger on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
switch trigger again to restart.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. If you pull the
switch trigger, the motor runs again but stops
soon. In this situation, remove and recharge
the battery.
Switch action
Fig.2
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
Turning on the front lamp
Fig.3
CAUTION:
• Do not look in the light or see the source of the
light directly.
Pull the switch trigger to turn on the light. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp turns off 10 -15 seconds after releasing the
trigger.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it
may lower the illumination.
Reversing switch action
Fig.4
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral
position, the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
Speed change
Fig.5
To change the speed, first switch off the tool and then
slide the speed change lever to the "2" side for high
speed or "1" side for low speed. Be sure that the speed
change lever is set to the correct position before
operation. Use the right speed for your job.
CAUTION:
• Always set the speed change lever fully to the
correct position. If you operate the tool with the
speed change lever positioned halfway between the
"1" side and "2" side, the tool may be damaged.

6
• Do not use the speed change lever while the tool
is running. The tool may be damaged.
Adjusting the fastening torque
Fig.6
The fastening torque can be adjusted in 18 steps by
turning the adjusting ring so that its graduations are
aligned with the pointer on the tool body. The fastening
torque is minimum when the number 1 is aligned with
the pointer, and maximum when the marking is
aligned with the pointer.
The clutch will slip at various torque levels when set at
the number 1 to 18. The clutch is designed not to slip at
the marking.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing or removing driver bit or drill bit
Fig.7
Turn the sleeve counterclockwise to open the chuck
jaws. Place the bit in the chuck as far as it will go. Turn
the sleeve clockwise to tighten the chuck.
To remove the bit, turn the sleeve counterclockwise.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until
it locks in place. If not, it may accidentally fall out
of the tool, causing injury to you or someone
around you.
Hold the tool firmly with one hand on the grip and the
other hand on the bottom of the battery cartridge to
control the twisting action.
Screwdriving operation
Fig.8
CAUTION:
• Adjust the adjusting ring to the proper torque level
for your work.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
CAUTION:
• Make sure that the driver bit is inserted straight in
the screw head, or the screw and/or bit may be
damaged.
NOTE:
• When driving wood screws, predrill pilot holes to
make driving easier and to prevent splitting of the
workpiece. See the chart.
Nominal diameter of wood screw
(mm)
Recommended size of pilot hole
(mm)
3.1 2.0 - 2.2
3.5 2.2 - 2.5
3.8 2.5 - 2.8
4.5 2.9 - 3.2
4.8 3.1 - 3.4
5.1 3.3 - 3.6
5.5 3.7 - 3.9
5.8 4.0 - 4.2
6.1 4.2 - 4.4
006421
Drilling operation
First, turn the adjusting ring so that the pointer points to
the marking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer
at the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will
only serve to damage the tip of your bit, decrease
the tool performance and shorten the service life
of the tool.
• There is a tremendous force exerted on the tool/bit
at the time of hole break through. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to
back out. However, the tool may back out abruptly
if you do not hold it firmly.
• Always secure small workpieces in a vise or
similar hold-down device.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
Using the tool as a hand screwdriver
Fig.9
Switch off the tool.
Move the lock button to the locked position A.
Turn the tool.

7
NOTE:
• This use is convenient for checking the
screwdriving.
• Do not use the tool for work requiring excessive
force, such as tightening bolt or removing rusted
screws.
Using holster
CAUTION:
• Do not use for tools such as a drill with a bit
installed on them.
• Turn off a tool and wait until it comes to a
complete stop before placing in the holster.
Be sure to close the holster securely so that it
holds the tool firmly.
Thread a waist belt or similar through holster holder.
Put the tool in the holster and lock it with the holster
button.
Fig.10
Fig.11
Two bits can be retained at the front of holster.
Fig.12
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Screw bits
• Socket bits
• Various type of Makita genuine batteries and
chargers
• Holster
• Plastic carrying case
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

8
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Кнопка
1-2. Касета закумулятором
2-1. Кнопка вимикача
3-1. Ліхтар
4-1. Важіль перемикача реверсу
5-1. Важіль зміни швидкості
6-1. Покажчик
6-2. Кільце регулювання
6-3. Градуювання
7-1. Муфта
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель DF330D
Сталь 10 мм
Деревина 21 мм
Шуруп 5,1 мм x 63 мм
Діаметр свердління
Гвинт для металу M6
Високий (2) 0 - 1300
Швидкість без навантаження
(хв.-1) Низький (1) 0 - 350
Робочі характеристики затискного патрона 0,8 мм - 10 мм
Загальна довжина 189 мм
Чиста вага 1,0 кг
Номінальна напруга 10,8 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE034-1
Призначення
Інструмент призначено для свердління та
встановлення гвинтів удеревину, метал та
пластмасу.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 70 дБ(А) або
менше
Погрішність (К): 3 дБ(A)
Рівень шуму під час роботи може перевищувати 80
дБ (А)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Режим роботи: свердління металу
Вібрація (ah,D) : 2,5 м/с2або менше
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-16
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Дриль із бездротовим приводом
№моделі/ тип: DF330D
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
2006/42/EC

9
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація ведеться:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Англія
30.1.2009
000230
Tomoyasu Kato
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій
може призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB088-1
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС ВИКОРИСТАННЯ
АКУМУЛЯТОРНОГО ДРИЛЯ-
ШУРУПОВЕРТА
1. Використовуйте допоміжну(і) ручку(и),
якщо вона(и) поставляються разом з
інструментом.Втрата контролю може
призвести до травм.
2. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої ріжучий пристрій може зачепити
сховану електропроводку.Торкання ріжучим
пристроєм струмоведучої проводки може
призвести до передання напруги до оголених
металевих частин інструмента та до ураження
оператора електричним струмом.
3. Тримайте електроприлад за ізольовані
поверхні захоплення під час виконання дії,
за якої він може зачепити сховану проводку.
Під час контактування приладу здротом під
напругою його оголені металеві частини також
можуть опинитися під напругою та призвести
до ураження оператора електричним струмом.
4. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
5. Міцно тримайте інструмент.
6. Не торкайтесь руками частин, що
обертаються.
7. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
8. Не торкайтесь свердла або заготовки
одразу після свердління; вони можуть бути
дуже гарячими іспричинити опіки шкіри.
9. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки
під час використання цього пристрою.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотримання
правил безпеки, викладених вцьому документі,
може призвести до серйозних травм.
ENC009-1
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції та
попереджуючі відмітки щодо (1) зарядний
пристрій акумулятора, (2) акумулятор та (3)
вироби, що працюють від акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.

10
(3) Не виставляйте касету збатареєю під
дощ чи сніг.
Коротке замикання може призвести до
появи значного струму, перегріву та
можливим опікам та навіть поломки.
6. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
7. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
8. Не слід кидати або ударяти акумулятор.
9. Не слід використовувати пошкоджений
акумулятор.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона
не остигне.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
Fig.1
ОБЕРЕЖНО:
• Завжди вимикайте інструмент перед
встановленням або зніманням касети з
акумулятором.
• Під час встановлення або зняття касети з
акумулятором надійно утримуйте
інструмент ікасету закумулятором.Інакше
інструмент або касета закумулятором можуть
вислизнути зрук, що може призвести до травм
або пошкодження інструмента йкасети з
акумулятором.
Для того, щоб зняти касету закумулятором, її слід
витягти зінструмента, натиснувши кнопки зобох
боків касети.
Щоб установити касету закумулятором, її слід взяти
таким чином, щоб передня сторона акумулятора
відповідала отвору для встановлення акумулятора,
та просунути її на місце. Її слід уставити повністю, аж
доки не почуєте клацання.
ОБЕРЕЖНО:
• Касету із акумулятором слід завжди вставляти
повністю, доки вона не заблокується на місці.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
• Не встановлюйте касету закумулятором із
зусиллям. Якщо касета не вставляється легко,
то це означає, що Ви її невірно вставляєте.
Система захисту акумулятора
Інструмент оснащено системою захисту акумулятора.
Ця система автоматично вимикає живлення двигуна
зметою збільшення робочого часу акумулятора.
Інструмент буде автоматично вимкнений під час
роботи, якщо він та/або акумулятор знаходитимуться
втаких умовах:
• Перенавантаження:
Інструмент споживає струм занадто
високої потужності під час роботи.
Утакому разі відпустіть курок вмикача
інструмента та зупиніть роботу, яка
призвела до перенавантаження
інструмента. Потім натисніть на курок
вмикача, щоб знову запустити інструмент.

11
• Низька напруга акумулятора:
Залишковий ресурс акумулятора занадто
низький, тому інструмент не буде
працювати. Ви натискаєте на курок
перемикача, двигун запускається, проте
незабаром зупиняється. Утакому разі
зніміть та зарядіть акумулятор.
Дія вимикача.
Fig.2
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
Для того, щоб запустити інструмент, слід просто
натиснути на курок вмикача. Швидкість обертання
інструмента збільшується шляхом збільшення тиску
на курок вмикача. Для зупинення роботи курок слід
відпустити.
Увімкнення переднього ліхтаря
Fig.3
ОБЕРЕЖНО:
• Не слід дивитися прямо уліхтар.
Натисніть на курок вмикача, щоб увімкнути
підсвічування. Підсвічування горітиме. доки курок
вмикача буде натиснутий. Ліхтар гасне через 10-15
секунд після того, як курок вмикача був відпущений.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
Дія вимикача-реверсера.
Fig.4
Інструмент обладнаний перемикачем зворотного
ходу для зміни напрямку обертання. Для обертання
по годинниковій стрілці важіль-перемикач слід
пересунути вположення "А", проти годинникової
стрілки - вположення "В".
Коли важіль-перемикач поставлений внейтральне
положення, курок еможе бути натиснутий.
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.
• Коли інструмент не використовується, важіль-
перемикач повинен знаходитись в
нейтральному положенні.
Зміна швидкості
Fig.5
Для зміни швидкості слід спочатку вимкнути
інструмент, апотім пересунути важіль зміни
швидкості вположення "2" для високої швидкості
або вположення "1" для низької. Перед тим, як
починати роботу, перевірте, щоб важіль зміни
швидкості знаходився увірному положенні.
Використовуйте швидкість, що відповідає типу робіт.
ОБЕРЕЖНО:
• Важіль зміни швидкості слід завжди повністю
пересувати уналежне положення. Якщо
інструмент експлуатується, коли важіль зміни
швидкості пересунутий наполовину між
положенням "1" та "2", інструмент може бути
пошкоджений.
• Неможна користуватись важелем зміни
швидкості, коли інструмент працює. Інструмент
може пошкодитись.
Регулювання моменту затягування
Fig.6
Момент затягування можна регулювати на 18
положень шляхом повертання кільця регулювання
таким чином, щоб його шкала суміщалась із стрілкою
на корпусі інструмента. Момент затягування є
мінімальним, коли покажчик суміщений з"1", а
максимальним - коли зпокажчиком суміщена мітка
.
Зчеплення прослизатиме на моментах затягування
різних рівнів від номера 1 до 18. Зчеплення
сконструйоване таким чином, що воно не прослизає
на мітці .
Перед тим, як власне починати роботу, слід вкрутити
пробний гвинт вматеріал або деталь для того, щоб
визначити рівень моменту затягування, необхідного
для даних робіт.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.
Встановлення та зняття викрутки або
свердла
Fig.7
Поверніть муфту проти годинниковій стрілки для того,
щоб відкрити кулачки патрона. Вставте свердло або
викрутку до упора. Поверніть муфту по годинниковій
стрілці для того, щоб затягнути кулачки патрона.
Для того, щоб зняти свердло або відкрутку, поверніть
муфту проти годинникової стрілки.

12
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Касету із акумулятором слід завжди вставляти
повністю, доки вона не заблокується на місці.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
Інструмент слід міцно тримати однією рукою за ручку,
адругою - за низ касети закумулятором для того,
щоб контролювати обертальні рухи.
Операції звгвинчування
Fig.8
ОБЕРЕЖНО:
• Відрегулюйте гвинт регулювання на величину
обертального моменту, необхідну для роботи.
Вставте наконечник викрутки вголівку гвинта та
натисніть на інструмент. Повільно запустіть
інструмент, апотім поступово збільшуйте швидкість.
Курок слід відпускати одразу після того, як було
задіяне зчеплення.
ОБЕРЕЖНО:
• Перевірте, щоб викрутка була рівно вставлена
вголівку гвинта, інакше гвинт та/або викрутка
можуть пошкодитись.
ПРИМІТКА:
• Під час вгвинчування гвинтів для деревини слід
просвердлити напрямні отвори для полегшення
вгвинчування та запобігання розтріскуванню
деталі. Див. таблицю.
Номінальний діаметр гвинта для деревини
(мм)
Рекомендований розмір напрямного отвору
(мм)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4
006421
Свердління
Спочатку поверніть кільце регулювання таким чином,
щоб покажчик вказував на мітку . Потім виконайте
наступні кроки.
Свердління деревини
При свердлінні по деревині найкращі результати
досягаються, коли свердла для деревини оснащені
напрямним гвинтом. Напрямний гвинт полегшує
свердління тим, що він втягує свердло взаготовку.
Свердління металу
Щоб запобігти прослизанню свердла на початку
свердління, місце свердління необхідно накернити.
Помістіть кінець свердла внакернене місце і
починайте свердління.
При свердлінні металів використовується
змащувально-охолоджувальна рідина. Виключення
становлять чавун та мідь, які свердлять насуху.
ОБЕРЕЖНО:
• Надмірний тиск на інструмент не пришвидшує
свердління. Насправді надмірний тиск може
лише пошкодити свердло, зменшити
продуктивність інструменту та вкоротити термін
його експлуатації.
• Під час пробивання отвору до
інструмента/наконечника прикладається
величезне зусилля. Слід тримати інструмент
міцно та бути обережним, коли наконечник
починає входити вдеталь.
• Свердло, яке заклинило, можна легко видалити,
встановивши перемикач реверсу на зворотній
напрямок обертання, щоб отримати задній хід.
Однак, задній хід інструменту може бути надто
різким, якщо Ви не будете його міцно тримати.
• Невелику заготовку слід затискувати влещата
або подібний пристрій.
• Якщо інструмент експлуатується постійно, доки
не розрядиться касета закумулятором, то
перед тим, як встановлювати новий акумулятор,
інструментові треба дати відпочити протягом 15
хвилин.
Використання інструмента як ручної
викрутки.
Fig.9
Вимкніть інструмент.
Переведіть кнопку блокування уположення А.
Поверніть інструмент.
ПРИМІТКА:
• Таке використання зручне для перевірки
загвинчування.
• Не використовуйте інструмент для робіт, що
потребують прикладання надмірних зусиль,
таких як затягування болтів або відгвинчування
іржавих болтів.
Використання чохла
ОБЕРЕЖНО:
• Неможна використовувати інструменти, такі як
дрилі, коли на них встановлено свердло.
• Вимкніть інструмент, та зачекайте, доки він
повністю не зупиниться, перед тим, як
вставляти його вчохол.
Перевірте, щоб чохол був надійно закритий та
міцно тримав інструмент.
Протягніть пояс або ін. через тримач чохла.
Вставте інструмент вчохол та заблокуйте його за
допомогою ґудзика чохла.

13
Fig.10
Fig.11
Впередній частині чохла можна зберігати два
наконечника.
Fig.12
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням
звертайтесь до місцевого Сервісного центру "Макіта".
• Свердла
• Викрутки
• Ключ
• Різні типи оригінальних акумуляторів та
зарядних пристроїв виробництва компанії
Makita
• Чохол
• Пластмасова валіза для транспортування
ПРИМІТКА:
• Деякі елементи списку можуть входити до
комплекту інструмента як стандартне приладдя.
Вони можуть відрізнятися залежно від країни.

14
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Przycisk
1-2. Akumulator
2-1. Spust przełącznika
3-1. Lampka
4-1. Dźwignia przełącznika obrotów
wstecznych
5-1. Dźwignia zmiany prędkości
6-1. Wskaźnik
6-2. Pierścieńregulacyjny
6-3. Skala
7-1. Tuleja
SPECYFIAKCJE
Model DF330D
Stal 10 mm
Drewno 21 mm
Wkręt do drewna 5,1 mm x 63 mm
Wydajność
Wkręt do elementów metalowych M6
Wysoka (2) 0 - 1 300
Prędkość bez obciążenia
(min-1) Niska (1) 0 - 350
Zakres średnic mocowania w uchwycie 0,8 mm - 10 mm
Długość całkowita 189 mm
Ciężar netto 1,0 kg
Napięcie znamionowe Prąd stały 10,8 V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec
zmianom bez wcześniejszego powiadomienia.
• W innych krajach urządzenie może miećodmienne parametry techniczne I może byćwyposażone w inny akumulator.
• Waga urządzenia wraz z akumulatorem obliczona zgodnie z procedurąEPTA 01/2003
ENE034-1
Przeznaczenie
Narzędzie przeznaczone jest do wiercenia w drewnie,
metalu i tworzywach sztucznych oraz do wkręcania
wkrętów we wspomniane materiały.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 70 dB(A) lub
niższy
Niepewność (K): 3 dB(A)
Poziom hałasu podczas pracy może przekraczać80 dB
(A)
Należy stosowaćochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: wiercenie w metalu
Emisja drgań(ah,D) : 2,5 m/s2lub poniżej
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-16
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Akumulatorowa wiertarko-wkrętarka
Model nr/ Typ: DF330D
jest produkowane seryjnie oraz
Jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
2006/42/EC

15
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Anglia
30.1.2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje
należy zachowaćdo późniejszego
wykorzystania.
GEB088-1
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZNEJ EKSPLOATACJI
WIERTARKO-WKRĘTARKI
AKUMULATOROWEJ
1. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
2.
Ponieważpodczas pracy element tnący może
zetknąć sięz ukrytymi przewodami
elektrycznymi, urządzenie należy trzymaćza
izolowane uchwyty.
Kontakt elementu tnącego z
przewodem elektrycznym pod napięciem powoduje,
że równieżodsłonięte elementy metalowe
narzędzia znajdąsiępod napięciem, grożąc
porażeniem operatora prądem elektrycznym.
3. Gdy narzędzie podczas pracy może zetknąć
sięz ukrytymi przewodami elektrycznymi,
należy trzymaćurządzenie za izolowane
uchwyty. Zetknięcie z przewodem elektrycznym
pod napięciem powoduje, że równieżodsłonięte
elementy metalowe narzędzia znajdąsiępod
napięciem, grożąc porażeniem operatora prądem
elektrycznym.
4. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
5. Trzymaćnarzędzie w sposób niezawodny.
6. Trzymaćręce z dala od części obrotowych.
7.
Nie pozostawiaćzałączonego elektronarzędzia.
Można uruchomićelektronarzędzie tylko wtedy,
gdy jest trzymane w rękach.
8. Nie dotykaćkońcówki wiertła lub części
obrabianej bezpośrednio po operacji; mogą
one byćbardzo gorące i przypalićskórę.
9. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE.
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.
ENC009-1
WAŻNE ZASADY
BEZPIECZEŃSTWA
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami
ostrzegawczymi na (1) ładowarce, (2)
akumulatorze i (3) wyrobie, w którym będzie
używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do
oczu, przemyćje wodąi niezwłocznie uzyskać
pomoc lekarską. Może on bowiem
spowodowaćutratęwzroku.
5. Nie doprowadzaćdo zwarcia akumulatora:
(1) Nie dotykaćstyków przedmiotami
wykonanymi z materiałów przewodzących.
(2) Unikaćprzechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed wodąi
deszczem.

16
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awariąurządzenia.
6. Narzędzia i akumulatora nie wolno
przechowywaćw miejscach, w których
temperatura osiąga bądźprzekracza 50 ﾟC
(122 ﾟF).
7. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie
zużytych. W ogniu mogąone bowiem
eksplodować.
8. Chronićakumulator przed upadkiem i
uderzeniami.
9. Nie wolno używaćuszkodzonego akumulatora.
ZACHOWAĆINSTRUKCJE.
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładowaćzanim zostanie
do końca rozładowany.
Gdy zauważysz spadek mocy narzędzia,
przerwij pracęi naładuj akumulator.
2. Nie wolno ładowaćpowtórnie w pełni
naładowanego akumulatora.
Przeładowanie akumulatora skraca jego czas
eksploatacji.
3. Akumulator ładowaćw temperaturze
mieszczącej sięw przedziale 10 ﾟC - 40 ﾟC
(50 ﾟF - 104 ﾟF). Gdy akumulator jest gorący,
przed przystąpieniem do jego ładowania
odczekać, ażostygnie.
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i
czy zostałwyjęty akumulator.
Wkładanie i wyjmowanie akumulatora
Rys.1
UWAGA:
• Przed montażem lub demontażem akumulatora
należy wyłączaćnarzędzie
• Podczas wkładania lub wyjmowania
akumulatora należy mocno trzymaćnarzędzie i
akumulator. W przeciwnym razie mogąone
wyślizgnąć sięz rąk, powodując uszkodzenie
narzędzia lub akumulatora i obrażenia ciała.
Aby wyjąć akumulator, naciśnij zaczepy po jego obu
stronach i wyciągnij go.
Aby zamontowaćakumulator, należy trzymaćgo tak,
aby jego kształt pasowałdo gniazda w narzędziu, a
następnie wsunąć go do gniazda. Akumulator należy
wsuwaćdo oporu, ażsięzablokuje, co jest
sygnalizowane delikatnym kliknięciem.
UWAGA:
• Akumulator należy wsunąć do oporu, ażwskoczy
na swoje miejsce. W przeciwnym razie może
przypadkowo wypaść z narzędzia, raniąc
operatora lub osoby postronne.
• Nie montowaćakumulatora na siłę. Jeśli
akumulator nie daje sięswobodnie wsunąć,
prawdopodobnie zostałwłożony nieprawidłowo.
System ochrony akumulatora
Narzędzie jest wyposażone w system ochrony
akumulatora. System ten automatycznie odcina dopływ
prądu do silnika w celu wydłużenia żywotności
akumulatora.
Narzędzie zostanie automatycznie zatrzymane podczas
pracy w następujących sytuacjach związanych z
narzędziem/akumulatorem:
• Przeciążenie:
Narzędzie pracuje w sposób przyczyniający
siędo niezwykle wysokiego wzrostu napięcia.
W takiej sytuacji należy zwolnićjęzyk
spustowy przełącznika narzędzia i zatrzymać
wykonywanąpracę, która doprowadziła do
przeciążenia narzędzia. Następnie ponownie
pociągnąć język spustowy przełącznika w
celu ponownego uruchomienia narzędzia.
• Niskie napięcie akumulatora:
Za niski poziom naładowania akumulatora,
aby narzędzie mogło pracować. W
przypadku naciśnięcia języka spustowego
silnik zostanie ponownie uruchomiony, ale po
chwili zatrzyma się. W takiej sytuacji należy

17
wyjąć akumulator i go naładować.
Włączanie
Rys.2
UWAGA:
• Przed włożeniem akumulatora do narzędzia
zawsze sprawdź, czy język spustowy wyłącznika
działa prawidłowo i po zwolnieniu powraca do
położenia „OFF".
Aby uruchomićnarzędzie, należy pociągnąć za język
spustowy przełącznika. Prędkość narzędzia rośnie wraz
ze zwiększaniem nacisku na język spustowy. W celu
zatrzymania urządzenia wystarczy zwolnićjęzyk
spustowy przełącznika.
Włączanie lampki
Rys.3
UWAGA:
• Nie wolno zaglądaćdo lampki lub kierować
wzroku bezpośrednio na źródło światła.
W celu zapalenia lampki należy pociągnąć za język
spustowy. Lampka świeci dopóki język spustowy
przełącznika jest naciskany. Lampka gaśnie po 10 - 15
sekundach od momentu zwolnienia języka spustowego.
UWAGA:
• Użyćsuchej tkaniny aby zetrzećzanieczyszczenia
z osłony lampki. Uważać, aby nie zarysować
osłony lampki, gdyżmoże to zmniejszyćnatężenie
oświetlenia.
Włączanie obrotów wstecznych.
Rys.4
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. W celu
uzyskania obrotów zgodnych z ruchem wskazówek
zegara należy nacisnąć dźwignięprzełącznika zmiany
kierunku obrotów po stronie A, natomiast by uzyskać
obroty przeciwne do ruchu wskazówek zegara,
wystarczy nacisnąć dźwignięprzełącznika po stronie B.
Gdy dźwignia przełącznika zmiany kierunku obrotów
znajduje sięw położeniu neutralnym, język spustowy
przełącznika jest zablokowany.
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
• Gdy narzędzie nie będzie używane, należy
zawsze ustawićdźwignięprzełącznika zmiany
kierunku obrotów w położeniu neutralnym.
Zmiana prędkości
Rys.5
Aby zmienićprędkość, najpierw wyłącz narzędzie, a
następnie przesuńdźwignięzmiany prędkości do
pozycji „2", aby uzyskaćwysokąprędkość, lub do
pozycji „1", aby uzyskaćniskąprędkość. Przed
przystąpieniem do pracy upewnij się, czy dźwignia
zmiany prędkości obrotowej jest ustawiona we
właściwej pozycji. Do wykonania konkretnego zadania
używaj właściwej prędkości.
UWAGA:
• Dźwignięzmiany prędkości należy zawsze ustawiać
dokładnie w wybranej pozycji. W przypadku
uruchomienia narzędzia przy dźwigni zmiany
prędkości ustawionej w połowie między pozycją„1" i
„2" może dojść do uszkodzenia narzędzia.
• Nie wolno korzystaćz dźwigni zmiany prędkości,
gdy narzędzie jest w ruchu. Narzędzie może
bowiem ulec uszkodzeniu.
Regulacja momentu dokręcania
Rys.6
Moment dokręcania można regulowaćw zakresie 18
ustawieńpoprzez obrót pierścienia regulacyjnego, w
taki sposób, aby wybrane ustawienie na pierścieniu
pokryło sięze strzałkąna obudowie narzędzia. Moment
dokręcania ma wartość minimalną, gdy strzałka
wskazuje numer 1, a maksymalnąpo wyrównaniu
strzałki ze znakiem .
Sprzęgło ślizga sięprzy różnych wartościach momentu
dla ustawieńod 1 do 18. Zostało ono zaprojektowane w
taki sposób, aby poślizg nie występowałprzy ustawieniu
marking.
Przed przystąpieniem do pracy należy przeprowadzić
próbęwkręcania w dany element lub inny element z
tego samego materiału, aby ustalićwartość momentu
obrotowego wymaganego w danym zastosowaniu.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługąnarzędzia należy
koniecznie upewnićsię, czy jest ono wyłączone i
czy akumulator zostałwyjęty.
Montażi demontażtradycyjnej końcówki do
wkręcania lub końcówki nasadowej
Rys.7
Obróćtulejęw kierunku przeciwnym do ruchu
wskazówek zegara, aby rozsunąć szczęki uchwytu.
Wsuńwiertło do oporu do uchwytu wiertarskiego. Obróć
tulejęw kierunku zgodnym z ruchem wskazówek zegara,
aby zacisnąć uchwyt.
W celu wyjęcia wiertła obróćtulejęw kierunku
przeciwnym do ruchu wskazówek zegara.

18
DZIAŁANIE
UWAGA:
• Akumulator należy wsunąć do oporu, ażwskoczy
na swoje miejsce. W przeciwnym razie może
przypadkowo wypaść z narzędzia, raniąc
operatora lub osoby postronne.
Chwyćmocno narzędzie jednąrękąza uchwyt, a drugą
za spód akumulatora, aby sprawdzić, czy sięnie
przekręca.
Operacja wkręcania
Rys.8
UWAGA:
• Ustaw pierścieńregulacyjny w pozycji
odpowiadającej właściwemu dla danej operacji
momentowi.
Wsuńostrze końcówki do wkręcania do gniazda we łbie
wkrętu i dociśnij narzędzie. Uruchom powoli narzędzie,
a następnie stopniowo zwiększaj prędkość. Gdy tylko
sprzęgło zadziała, zwolnij język spustowy przełącznika.
UWAGA:
• Końcówka do wkręcania powinna byćprostopadła
do łba wkrętu, w przeciwnym razie wkręt i/lub
końcówka mogąulec uszkodzeniu.
UWAGA:
• W przypadku osadzania wkrętów w drewnie
należy wcześniej ponawiercaćotwory prowadzące.
Ułatwiająone wkręcanie i zapobiegająpękaniu
elementu. Zapoznaj sięz tabelą.
Nominalna średnica wkrętu do drewna
(mm)
Zalecany rozmiar otworu prowadzącego
(mm)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4
006421
Wiercenie otworów
Najpierw obróćpierścieńregulacyjny tak, aby strzałka
wskazywała znak . Następnie postępuj zgodnie z
poniższym opisem.
Wiercenie w drewnie
Podczas wiercenia w drewnie najlepsze wyniki osiąga
sięwkrętami do drewna ze śrubąprowadzącą. Śruba
prowadząca ułatwia wiercenie dzięki naprowadzeniu
wiertła w obrabiany materiał.
Wiercenie w metalu
Dla uniknięcia ześlizgnięcia sięwiertła przy
rozpoczynaniu wiercenia, napunktowaćmiejsce otworu
przy pomocy punktaka i młotka. Umieścićkońcówkę
wiertła we wgłębieniu i rozpocząć wiercenie.
Stosowaćśrodki smarująco-chłodzące przy wierceniu w
metalu. Wyjątki stanowiążelazo i miedź, które należy
wiercićna sucho.
UWAGA:
• Wywieranie nadmiernego nacisku na narzędzie
nie przyspiesza wiercenia. W praktyce, wywieranie
nadmiernego nacisku przyczynia sięjedynie do
uszkodzenia końcówki wiertła, zmniejszenia
wydajności i skrócenia okresu eksploatacyjnego
narzędzia.
• W momencie przebijania otworu na
narzędzie/wiertło wywierana jest olbrzymia siła.
Gdy wiertło zaczyna przebijaćna wylot otwór w
elemencie, należy zachowaćostrożność i mocno
trzymaćnarzędzie.
• Zablokowane wiertło można łatwo wyjąć,
załączając przełącznik wstecznych obrotów i
wyprowadzając wiertło. Elektronarzędzie może
jednak nagle odbić, jeśli nie zostanie mocno
przytrzymane.
• Niewielkie obrabiane kawałki materiału zawsze
zamocowywaćw imadle lub podobnym
przyrządzie przytrzymującym.
• Jeżeli narzędzie jest używane bez przerwy ażdo
rozładowania akumulatora, należy je odstawićna
15 minut, zanim praca zostanie podjęta na nowo z
użyciem innego naładowanego akumulatora.
Używanie narzędzia jako śrubokręta ręcznego
Rys.9
Następnie wyłącz narzędzie.
Przesuńprzycisk blokowania w położenie A
(zablokowane).
Uruchom narzędzie.
UWAGA:
• Jest to bardzo dobry sposób na sprawdzenie, czy
wkręcenie zostało wykonane prawidłowo.
• Nie używaj tego narzędzia do prac wymagających
nadmiernej siły, takich jak dokręcanie śrub lub
odkręcanie zardzewiałych śrub.
Korzystanie z kabury
UWAGA:
• Kabury nie należy używaćdo trzymania narzędzi
takich jak np. wiertarka z założonym wiertłem.
• Przed włożeniem narzędzia do kabury wyłącz je i
zaczekaj, ażzatrzyma sięcałkowicie.
Sprawdź, czy kabura jest dokładnie zapięta, aby
narzędzie z niej nie wypadło.
Pasek do spodni lub kombinezonu należy przewlec
przez element mocowania kabury.
Wsuńnarzędzie do kabury i zabezpiecz paskiem
zapinanym na guzik.

19
Rys.10
Rys.11
Kieszonki z przodu kabury mogąpomieścićdwie
końcówki.
Rys.12
KONSERWACJA
UWAGA:
• Przed przystąpieniem do przeglądu narzędzia lub
jego konserwacji upewnićsię, czy jest ono
wyłączone i czy akumulator zostałwyjęty.
• Nie wolno używaćbenzyny, benzenu,
rozpuszczalnika, alkoholu itp. Substancje takie
mogąspowodowaćodbarwienia, odkształcenia lub
pęknięcia.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny byćwykonywane
przez Autoryzowane Centra Serwisowe Makita,
wyłącznie przy użyciu części zamiennych Makita.
AKCESORIA OPCJONALNE
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Wiertła
• Końcówki do wkrętów
• Końcówki
• Różne typy oryginalnych akumulatorów i
ładowarek marki Makita
• Kabura
• Walizka z tworzywa sztucznego
UWAGA:
• Niektóre pozycje znajdujące sięna liście mogą
byćdołączone do pakietu narzędziowego jako
akcesoria standardowe. Mogąto byćróżne
pozycje, w zależności od kraju.

20
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Buton
1-2. Cartuşul acumulatorului
2-1. Trăgaciul întrerupătorului
3-1. Lampă
4-1. Levier de inversor
5-1. Pârghie de schimbare a vitezei
6-1. Indicator
6-2. Inel de reglare
6-3. Gradaţie
7-1. Manşon
SPECIFICAŢII
Model DF330D
Oţel 10 mm
Lemn 21 mm
Şurub pentru lemn 5,1 mm x 63 mm
Capacităţi
Şurub cu cap M6
Înalt (2) 0 - 1.300
Turaţia în gol (min-1) Redus (1) 0 - 350
Capacitatea mandrinei 0,8 mm - 10 mm
Lungime totală189 mm
Greutate netă1,0 kg
Tensiune nominală10,8 V cc.
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile şi ansamblul baterie pot diferi de la ţarăla ţară.
• Greutatea, cu ansamblul baterie, conform procedurii EPTA 01/2003
ENE034-1
Destinaţia de utilizare
Maşina este destinatăgăuririi şi înşurubării în lemn,
metal şi plastic.
ENG905-1
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA): 70 dB(A) sau mai
puţin
Eroare (K): 3 dB (A)
Nivelul de zgomot în timpul funcţionării poate depăşi 80
dB (A)
Purtaţi mijloace de protecţie a auzului
ENG900-1
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de funcţionare: găurire în metal
Nivel de vibraţii (ah,D): 2,5 m/s2sau mai puюin
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate
pe o estimare a expunerii în condiţii reale de
utilizare (luând în considerare toate părţile ciclului
de operare, precum timpii în care unealta a fost
oprită, sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-16
Numai pentru ţările europene
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşinăde găurit şi înşurubat cu acumulator
Modelul nr. / Tipul: DF330D
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
2006/42/EC
Şi este fabricat în conformitate cu următoarele
standarde sau documente standardizate:
EN60745
