5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: HP331D
Drilling capacities Masonry 8 mm
Steel 10 mm
Wood 21 mm
Fastening capacities Wood screw 5.1 mm x 63 mm
Machine screw M6
No load speed High (2) 0 - 1,700 min-1
Low (1) 0 - 450 min-1
Blows per minute High (2) 0 - 25,500 min-1
Low (1) 0 - 6,750 min-1
Overall length 201 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.1 - 1.3 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
estcombination,accordingtoEPTA-Procedure01/2014,areshowninthetable.
Applicable battery cartridge and charger
Battery cartridge BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Charger DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
Thetoolisintendedforimpactdrillinginbrick,brickwork
andmasonry.Itisalsosuitableforscrewdrivingand
drilling without impact in wood, metal, ceramic and
plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN62841-2-1:
Sound pressure level (LpA):81dB(A)
Sound power level (LWA):92dB(A)
Uncertainty(K):3dB(A)
NOTE: The declared noise emission value(s) has
beenmeasuredinaccordancewithastandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE: The declared noise emission value(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN62841-2-1:
Workmode:impactdrillingintoconcrete
Vibrationemission(ah,ID):8.0m/s2
Uncertainty(K):1.5m/s2
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2
Uncertainty(K):1.5m/s2

6ENGLISH
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.
WARNING: The vibration emission during
actual use of the power tool can di󰀨er from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless hammer driver drill safety
warnings
Safety instructions for all operations
1. Wear ear protectors when impact drilling.
Exposuretonoisecancausehearingloss.
2. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory or fasteners may contact
hidden wiring. Cutting accessory or fasteners
contacting a "live" wire may make exposed metal
parts of the power tool "live" and could give the
operator an electric shock.
3. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
9. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
Safety instructions when using long drill bits
1. Never operate at higher speed than the max-
imum speed rating of the drill bit.Athigher
speeds,thebitislikelytobendifallowedtorotate
freely without contacting the workpiece, resulting
inpersonalinjury.
2. Always start drilling at low speed and with the
bit tip in contact with the workpiece.Athigher
speeds,thebitislikelytobendifallowedtorotate
freely without contacting the workpiece, resulting
inpersonalinjury.
3. Apply pressure only in direct line with the bit
and do not apply excessive pressure. Bits can
bendcausingbreakageorlossofcontrol,resulting
inpersonalinjury.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).

7ENGLISH
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormasko󰀨opencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita.Installingthebatteriesto
non-compliantproductsmayresultinare,exces-
sive heat, explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipo󰀨yourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
notbeinginsertedcorrectly.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutso󰀨thepowerto
extendtoolandbatterylife.Thetoolwillautomatically
stopduringoperationifthetoolorbatteryisplaced
underoneofthefollowingconditions:
Overload protection
This protection works when the tool is operated in a
mannerthatcausesittodrawanabnormallyhighcur-
rent.Inthissituation,turnthetoolo󰀨andstoptheappli-
cationthatcausedthetooltobecomeoverloaded.Then
turn the tool on to restart.
Overheat protection
Thisprotectionworkswhenthetoolorbatteryisover-
heated.Inthissituation,letthetoolandbatterycool
beforeturningthetoolonagain.
Overdischarge protection
Thisprotectionworkswhentheremainingbatterycapacity
getslow.Ifyouturnthetoolon,itstartsagainbutstopssoon.
Inthissituation,removethebatteryfromthetooland
chargethebattery.

8ENGLISH
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O󰀨
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydi󰀨erslightly
from the actual capacity.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
The lamp goes out approximately 10 seconds after
releasing the switch trigger.
NOTE:Useadryclothtowipethedirto󰀨thelensof
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the direc-
tionofrotationbeforethetoolstopsmaydamagethetool.
CAUTION: When not operating the tool, always
set the reversing switch lever to the neutral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.6: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position. If you operate the
tool with the speed change lever positioned halfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High Heavy load-
ing operation
2High Low Light loading
operation
Tochangethespeed,switcho󰀨thetoolrst.Select
the"2"sideforhighspeedor"1"forlowspeedbuthigh
torque. Be sure that the speed change lever is set to the
correctpositionbeforeoperation.
If the tool speed is coming down extremely during the
operation with "2", slide the lever to the "1" and restart
the operation.
Selecting the action mode
CAUTION: Always set the ring correctly to
your desired mode mark. If you operate the tool
with the ring positioned halfway between the
mode marks, the tool may be damaged.
CAUTION: When you change the position
from " " to other modes, it may be a little dif-
culty to slide the action mode changing ring. In
this case, switch on and run the tool for a second
at the " " position, then stop the tool and slide
the ring to your desired position.
►Fig.7: 1.Actionmodechangingring2.Adjusting
ring 3. Graduation 4.Arrow
This tool has three action modes.
• Drilling mode (rotation only)
• Hammer drilling mode (rotation with
hammering)
• Screwdriving mode (rotation with clutch)
Selectonemodesuitableforyourwork.Turnthe
action mode changing ring and align the mark that you
selectedwiththearrowonthetoolbody.

9ENGLISH
Adjusting the fastening torque
►Fig.8: 1.Actionmodechangingring2.Adjusting
ring 3. Graduation 4.Arrow
Thefasteningtorquecanbeadjustedin18levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat18.
Before actual operation, drive a trial screw into your material or a piece of duplicate material to determine which
torquelevelisrequiredforaparticularapplication.Thefollowingshowstheroughguideoftherelationshipbetween
the screw size and graduation.
Graduation 12345678910 11 12 13 14 15 16 17 18
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ø3.5 x 22 ø4.1x 38
Hard wood
(e.g. lauan)
–ø3.5 x 22 –
–ø4.1x 38
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
Optional accessory
►Fig.9: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws.Placethedriverbit/drillbitinthechuckasfar
as it will go. Turn the sleeve clockwise to tighten the
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeo󰀨fromthetoolandresultinthepersonal
injury.
►Fig.10: 1. Groove 2. Hook 3. Screw
The hook is convenient for temporarily hanging the tool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
►Fig.11: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place. If you can see the
redindicatorontheuppersideofthebutton,itisnot
locked completely. Insert it fully until the red indicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
►Fig.12
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
First, turn the action mode changing ring so that the
arrowonthetoolbodypointstothemarking.
Placethepointofthedriverbitinthescrewheadand
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.

10 ENGLISH
Hammer drilling operation
CAUTION: There is a tremendous and sudden
twisting force exerted on the tool/drill bit at the
time of hole breakthrough, when the hole becomes
clogged with chips and particles, or when striking
reinforcing rods embedded in the concrete.
First, turn the action mode changing ring so that the arrow
onthetoolbodypointstothe marking.Theadjusting
ringcanbealignedinanytorquelevelsforthisoperation.
Besuretouseatungsten-carbidetippeddrillbit.
Positionthedrillbitatthedesiredlocationforthehole,
then pull the switch trigger. Do not force the tool. Light
pressuregivesbestresults.Keepthetoolinposition
and prevent it from slipping away from the hole.
Donotapplymorepressurewhentheholebecomescloggedwith
chips or particles. Instead, run the tool at an idle, then remove the
drillbitpartiallyfromthehole.Byrepeatingthisseveraltimes,the
holewillbecleanedoutandnormaldrillingmayberesumed.
Blow-out bulb
Optional accessory
►Fig.13: 1.Blow-outbulb
Afterdrillingthehole,usetheblow-outbulbtocleanthe
dust out of the hole.
Drilling operation
First,turntheadjustingringsothatthearrowpointsto
the marking. Then proceed as follows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtainedwithwood
drills equipped with a guide screw. The guide screw makes
drillingeasierbypullingthedrillbitintotheworkpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartingahole,makean
indentationwithacenter-punchandhammeratthepointtobedrilled.
Placethepointofthedrillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.
CAUTION: Pressing excessively on the tool will
not speed up the drilling. In fact, this excessive pressure
willonlyservetodamagethetipofyourdrillbit,decrease
the tool performance and shorten the service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously until
the battery cartridge has discharged, allow the tool to rest
for 15 minutes before proceeding with a fresh battery.

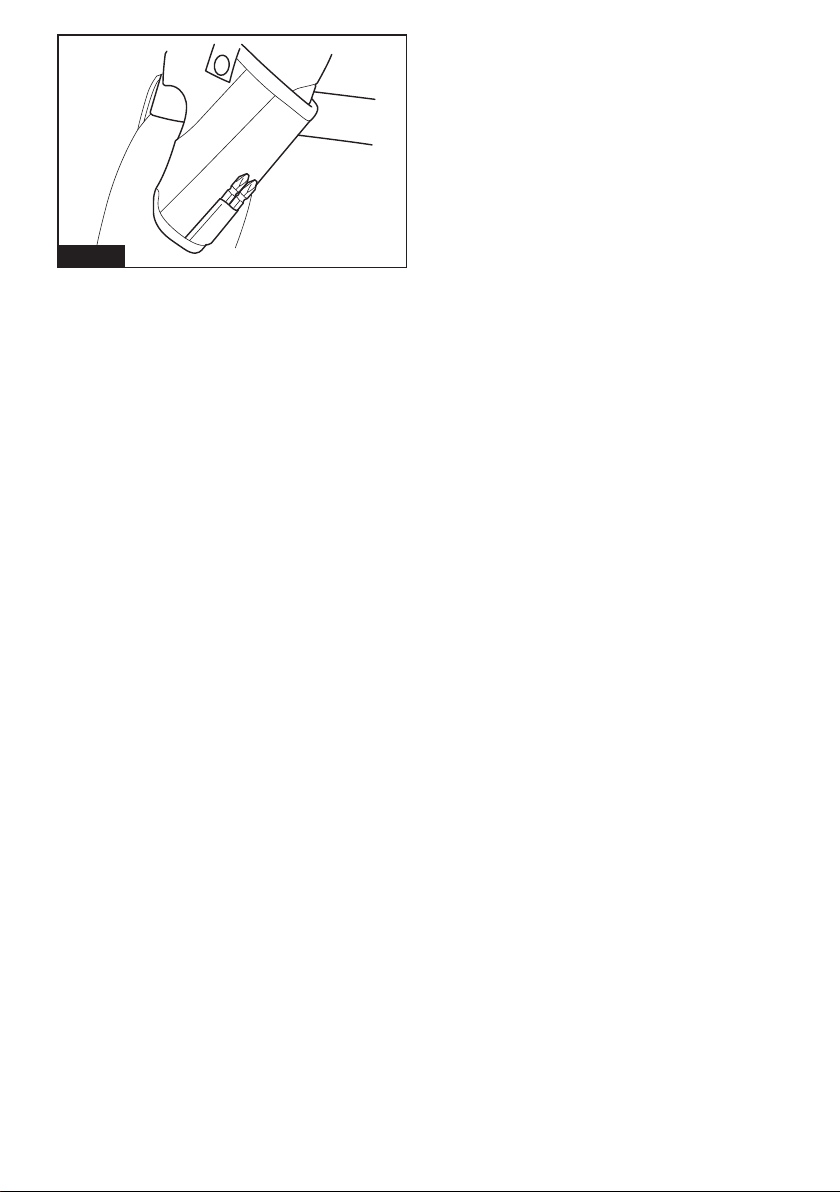

Using the tool as a hand screwdriver
►Fig.14
Switcho󰀨thetool.
Move the reversing switch lever to the neutral position.
Turn the action mode changing ring so that the arrow
points to the marking.
Turn the tool.
NOTE: This use is convenient for checking the
screwdriving.
NOTE: Do not use the tool for work requiring exces-
siveforce,suchastighteningboltorremovingrusted
screws.
Using holster
Optional accessory
CAUTION: When using the holster, remove a
driver bit/drill bit from the tool.
CAUTION: Turn o󰀨 the tool and wait until it
comes to a complete stop before placing it in the
holster.
Be sure to close the holster securely with the
holster button so that it holds the tool rmly.
1. Threadawaistbeltorsimilarthroughholster
holder.
►Fig.15: 1. Holster holder 2.Waistbelt
2. Putthetoolintheholsterandlockitwiththehol-
sterbutton.
►Fig.16
►Fig.17
Youcankeeptwodriverbitsatthefrontoftheholster.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers, always using Makita replacement parts.

11 ENGLISH
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Drillbits
• Driverbits
• Socketbits
• Tungsten-carbidetippeddrillbit
• Blow-outbulb
• Driverbitholder
• Hook
• Holster
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
tool package as standard accessories. They may
di󰀨erfromcountrytocountry.

12 SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model: HP331D
Vrtalnezmogljivosti Zidarstvo 8 mm
Jeklo 10 mm
Les 21 mm
Zateznezmogljivosti Lesnivijak 5,1 mm x 63 mm
Strojnivijak M6
Hitrostbrezobremenitve Visoka (2) 0 - 1.700 min-1
Nizka (1) 0 - 450 min-1
Udarci na minuto Visoka (2) 0 - 25.500 min-1
Nizka (1) 0 - 6.750 min-1
Celotnadolžina 201 mm
Nazivna napetost D.C.10,8V-12V(največ)
Netoteža 1,1 - 1,3 kg
• Kernenehnoopravljamoraziskaveinrazvijamosvojeizdelke,selahkotehničnipodatkivtemdokumentu
spremenijobrezobvestila.
• Tehničnipodatkiselahkorazlikujejooddržavedodržave.
• Težaselahkorazlikujegledenapriključke,vključnozakumulatorskobaterijo.Najlažjainnajtežjakombinacijav
skladuspostopkomEPTA01/2014staprikazanivpreglednici.
Uporabna akumulatorska baterija in polnilnik
Baterijskivložek BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Polnilnik DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Nekaterezgorajnavedeneakumulatorskebaterijeinpolnilnikimordavvašidržaviprebivališčanisonavoljo.
OPOZORILO: Uporabljajte le zgoraj navedene akumulatorske baterije in polnilnike.Uporabadrugih
akumulatorskihbaterijinpolnilnikovlahkopovzročitelesnepoškodbein/alipožar.
Predvidena uporaba
Orodjejenamenjenozavrtanjevopekoterzidoveiz
opekeinkamna.Pravtakojeprimernozavijačenje
invrtanjebrezudarjanjavles,kovino,keramikoin
plastiko.
Hrup
ObičajnaA-ovrednotenaravenhrupavskladuz
EN62841-2-1:
Ravenzvočnegatlaka(LpA):81dB(A)
Ravenzvočnemoči(LWA):92dB(A)
Odstopanje(K):3dB(A)
OPOMBA:Navedenevrednostioddajanjahrupaso
bileizmerjenevskladusstandardnimimetodami
testiranjainselahkouporabljajozaprimerjavoorodij.
OPOMBA:Navedenevrednostioddajanjahrupa
selahkouporabljajotudipripredhodnioceni
izpostavljenosti.
OPOZORILO: Uporabljajte zaščito za sluh.
OPOZORILO: Oddajanje hrupa med dejansko
uporabo električnega orodja se lahko razlikuje od
navedenih vrednosti, odvisno od načina uporabe
orodja in predvsem vrste obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo
na oceni izpostavljenosti v dejanskih pogojih
uporabe (poleg časa proženja je treba upoštevati
celoten delovni cikel, vključno s časom, ko je
orodje izklopljeno, in časom, ko deluje v prostem
teku).
Vibracije
Skupnevrednostivibracij(vektorskavsotatrehosi)v
skladuzEN62841-2-1:
Delovninačin:udarnovrtanjevbeton
Emisijevibracij(ah, ID):8,0m/s2
Odstopanje(K):1,5m/s2
Delovninačin:vrtanjevkovino
Emisijevibracij(ah,D):2,5m/s2
Odstopanje(K):1,5m/s2

13 SLOVENŠČINA
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijsobileizmerjenevskladusstandardnimi
metodamitestiranjainselahkouporabljajozaprimer-
javoorodij.
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijselahkouporabljajotudipripredhodnioceni
izpostavljenosti.
OPOZORILO: Oddajanje vibracij med
dejansko uporabo električnega orodja se lahko
razlikuje od navedenih vrednosti, odvisno
od načina uporabe orodja in predvsem vrste
obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo
na oceni izpostavljenosti v dejanskih pogojih
uporabe (poleg časa proženja je treba upoštevati
celoten delovni cikel, vključno s časom, ko je
orodje izklopljeno, in časom, ko deluje v prostem
teku).
Izjava o skladnosti ES
Samo za evropske države
IzjavaESoskladnostijevključenavdodatkuA,kije
priložentemnavodilomzauporabo.
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila s slikami in tehničnimi podatki,
ki so dobavljeni skupaj z električnim orodjem.
Obneupoštevanjuspodajnavedenihnavodilobstaja
nevarnostelektričnegaudara,požarain/alihudih
telesnihpoškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz„električnoorodje“vopozorilihsenanašanavaše
električnoorodje(skablom)alibaterijskoelektrično
orodje(brezkabla).
Varnostna opozorila za brezžični
udarni vijačnik in vrtalnik
Varnostna navodila za vse načine uporabe
1. Pri udarnem vrtanju nosite zaščito za sluh.
Izpostavljenosthrupulahkopovzročiizgubosluha.
2. Če obstaja nevarnost, da bi z rezalnim pri-
pomočkom ali sponkami prerezali skrito
električno napeljavo, držite električno orodje
na izoliranih držalnih površinah. Obstikurezal-
negapripomočkaalisponkzvodnikipodnape-
tostjodobijonapetostvsineizoliranikovinskideli
električnegaorodja,zaradičesarlahkouporabnik
utrpielektričniudar.
3. Vedno zagotovite, da imate trden oprijem na
podlagi, kjer stojite. Kadar uporabljate orodje
na višini, se prepričajte, da spodaj ni nikogar.
4. Trdno držite orodje.
5. Ne približujte rok vrtečim se delom.
6. Orodja ne pustite delovati brez nadzora.
Dovoljeno ga je uporabljati samo ročno.
7. Takoj po končani obdelavi se ne dotikajte
vrtalnega nastavka ali obdelovanca; lahko sta
zelo vroča in povzročita opekline kože.
8. Nekateri materiali vsebujejo kemikalije, ki so
lahko strupene. Bodite previdni in preprečite
vdihavanje prahu in stik s kožo. Upoštevajte
varnostne podatke dobavitelja materiala.
9. Če vrtalnega nastavka ni mogoče sprostiti, niti
ko odprete čeljusti, ga izvlecite s kleščami. V
takšnihprimerihselahkoprivlečenjuvrtalnega
nastavkazrokopoškodujeteobostremrobu
nastavka.
Varnostna navodila za uporabo dolgih vrtalnih nastavkov
1. Nikoli ne uporabljajte vrtalnega nastavka pri
hitrosti, ki je višja od njegove največje nazivne
hitrosti.Privišjihhitrostihselahkonastavek
ukrivi,česeprostovrtibrezstikazobdelovancem,
zaradičesarlahkopridedotelesnihpoškodb.
2. Vedno začnite vrtati pri nizki hitrosti, pri čemer
mora biti konica nastavka v stiku z obdelo-
vancem.Privišjihhitrostihselahkonastavek
ukrivi,česeprostovrtibrezstikazobdelovancem,
zaradičesarlahkopridedotelesnihpoškodb.
3. Na orodje pritiskajte samo v smeri nastavka
in ne uporabite prekomerne sile. Nastavki se
lahkoukrivijo,zaradičesarlahkopridedozloma
aliizgubenadzoraterposledičnotudidotelesnih
poškodb.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udob-
nejšega dela ali znanja o uporabi izdelka (prido-
bljenega z večkratno uporabo) opustili strogo
upoštevanje varnostnih zahtev v okviru pravilne
uporabe orodja. ZLORABA ali neupoštevanje var-
nostnih zahtev v teh navodilih za uporabo lahko
povzroči resne telesne poškodbe.
Pomembna varnostna navodila za
akumulatorsko baterijo
1. Pred uporabo baterijskega vložka preberite
vsa navodila in opozorilne oznake na (1) pol-
nilniku akumulatorja, (2) akumulatorju in (3)
izdelku, ki uporablja akumulator.
2. Ne razstavljajte baterijskega vložka.
3. Če se je čas delovanja občutno skrajšal, takoj
prenehajte uporabljati orodje. V nasprotnem
primeru lahko pride do pregretja, morebitnih
opeklin in celo eksplozije.
4. Če pride elektrolit v stik z očmi, jih sperite s
čisto vodo in takoj poiščite zdravniško pomoč.
Posledica je lahko izguba vida.
5.
Ne povzročite kratkega stika baterijskega vložka:
(1) Ne dotikajte se priključkov s kakršnim
koli prevodnim materialom.
(2) Izogibajte se shranjevanju baterijskega
vložka v vsebniku z drugimi kovinskimi
predmeti kot so žeblji, kovanci itn.
(3) Ne izpostavljajte baterijskega vložka vodi
ali dežju.

14 SLOVENŠČINA
Kratek stik akumulatorja lahko povzroči velik
električni tok, pregrevanje, morebitne opekline
in celo okvaro.
6. Ne shranjujte orodja in baterijskega vložka
na mestih, kjer lahko temperatura doseže ali
preseže 50 °C.
7. Ne sežigajte baterijskega vložka, tudi če je
hudo poškodovan ali v celoti izpraznjen.
Baterijski vložek lahko v ognju eksplodira.
8. Poskrbite, da akumulator ne bo izpostavljen
padcem ali udarcem.
9. Ne uporabljajte poškodovanih akumulatorjev.
10. Priložene litij-ionske baterije ustrezajo zahte-
vam zakonodaje v zvezi z nevarnim blagom.
Zakomercialneprevoze,npr.tiste,kijihopravljajo
tretjestrankeincarinskiposredniki,jetrebaupo-
števatiposebnezahtevevzvezizembalažoin
označevanjem.
Med postopkom priprave na odpremo izdelka se
jetrebaposvetovatisstrokovnjakomzanevarne
snovi.Pritemupoštevajtetudipodrobnejšenacio-
nalne predpise.
Odprtestikeoblepitezlepilnimtrakomalijihdru-
gačezaščitite,baterijopazapakirajtetako,dasev
embalažinemorepremikati.
11. Ko odstranjujete akumulatorsko baterijo, jo
vzemite iz orodja in varno zavrzite. Upoštevajte
lokalne uredbe glede odlaganja baterije.
12. Baterije uporabljajte le z izdelki, ki jih določi
Makita.Čenamestitebaterijevneskladneizdelke,
lahkopridedopožara,pregrevanja,eksplozijeali
puščanjaelektrolita.
13. Če orodja dlje časa ne uporabljate, morate iz
njega odstraniti baterijo.
SHRANITE TA NAVODILA.
POZOR: Uporabljajte le originalne baterije
Makita.ČeuporabljateneoriginalnebaterijeMakita
alibaterije,kisobilespremenjene,lahkopridedo
eksplozijebaterijeinposledičnodopožara,telesnih
poškodbalimaterialneškode.Stakšnouporabo
bostetudirazveljaviligarancijoMakitazaorodjein
polnilnik Makita.
Nasveti za ohranjanje največje
zmogljivosti akumulatorja
1. Napolnite baterijski vložek, preden se v celoti
izprazni. Ko opazite, da ima orodje manjšo
moč, vedno ustavite delovanje orodja in napol-
nite baterijski vložek.
2. Nikoli znova ne polnite popolnoma napol-
njenega baterijskega vložka. Prenapolnjenje
skrajša življenjsko dobo akumulatorja.
3. Baterijski vložek s sobno temperaturo pol-
nite pri temperaturi okolja od 10 °C do 40 °C.
Počakajte, da se vroč baterijski vložek pred
polnjenjem ohladi.
OPIS DELOVANJA
POZOR: Pred nastavljanjem ali preizkusom
delovanja orodja se prepričajte, ali je orodje
izključeno in ali je akumulatorska baterija
odstranjena.
Nameščanje ali odstranjevanje
akumulatorske baterije
POZOR: Vedno izklopite orodje, preden name-
stite ali odstranite akumulatorsko baterijo.
POZOR: Kadar nameščate ali odstranjujete
akumulatorsko baterijo, trdno držite orodje in
akumulatorsko baterijo.Čeorodjainakumulatorske
baterijenedržitetrdno,selahkozgodi,davamzdr-
snetaizrok,posledicapajelahkopoškodbaorodjain
akumulatorskebaterijetertelesnapoškodba.
►Sl.1: 1.Rdečiindikator2.Gumb3.Baterijskivložek
Čeželiteodstranitiakumulatorskobaterijo,jopotisniteiz
orodja,pritempapomikajtegumbnasprednjistranivložka.
Akumulatorskobaterijovstavitetako,daporavnatejezičekna
baterijizutoromnaohišjuinjopotisnetevležišče.Potisnitejo
dokonca,dasezaskoči.Čejerdečiindikatornazgornjistrani
gumbaviden,pomeni,dabaterijaniustreznozaklenjena.
POZOR: Vedno namestite akumulatorsko bate-
rijo tako, da rdeči indikator ni več viden.Četega
neupoštevate,lahkobaterijanepričakovanopadeiz
orodjainpoškodujevasaliosebevneposrednibližini.
POZOR: Ne nameščajte akumulatorske bate-
rije s silo.Česeakumulatorskabaterijanezaskoči
zlahka,nipravilnovstavljena.
Zaščitni sistem orodja/akumulatorja
Orodjejeopremljenozzaščitnimsistemomzaorodje/
akumulator.Sistemsamodejnoprekinenapajanje,da
podaljšaživljenjskodoboorodjainakumulatorja.Orodje
sesamodejnozaustavimeddelovanjem,čeorodjeali
akumulatordelujetapodnaslednjimipogoji:
Zaščita pred preobremenitvijo
Tazaščitadeluje,kadarorodjeuporabljatenanačin,ki
povzročaneobičajnovisokoporabotoka.Vtemprimeru
izklopiteorodjeinprekinitedelo,kijepovzročilopreo-
bremenitevorodja.Natovklopiteorodje,dagaznova
zaženete.
Zaščita pred pregrevanjem
Tazaščitadeluje,kadarstaorodjealiakumulator
pregreta.Vtemprimerupočakajte,daseorodjeinaku-
mulatorohladita,predenznovavklopiteorodje.
Zaščita pred izpraznjenjem
Tazaščitadeluje,kosezmanjšazmogljivostbaterije.
Čevklopiteorodje,semotorzažene,vendarkmalutudi
zaustavi.
Vtemprimeruodstraniteakumulatorizorodjainga
napolnite.

15 SLOVENŠČINA
Prikazuje preostalo raven
napolnjenosti akumulatorja
Samo za akumulatorske baterije z indikatorjem
►Sl.2: 1.Indikatorskelučke2.Gumbzapreverjanje
Pritisnitegumbzapreverjanjenabaterijskemvložku,
dapreveriteravennapolnjenostiakumulatorja.
Indikatorskelučkenakratkozasvetijo.
Indikatorske lučke Prikaz pre-
ostale ravni
napolnjenosti
Sveti Ne sveti
od 75% do 100%
od 50% do 75%
od 25% do 50%
od 0% do 25%
OPOMBA:Odvisnoodpogojevuporabeinokoljske
temperatureseoznačbalahkonekolikorazlikujeod
dejanskenapolnjenosti.
Delovanje stikala
►Sl.3: 1.Sprožilnostikalo
POZOR: Preden vstavite akumulatorsko
baterijo v orodje, se vedno prepričajte, da stikalo
deluje brezhibno in se vrača v položaj za izklop
(OFF), ko ga spustite.
Zazagonorodjapovlecitesprožilnostikalo.Hitrost
orodjasepovečazapovečanitlaknasprožilnemsti-
kalu. Za izklop spustite stikalo.
Vklop sprednje lučke
►Sl.4: 1.Lučka
POZOR: Ne glejte neposredno v lučko ali vir
svetlobe.
Zavklopsvetilkepritisnitesprožilnostikalo.Lučkasveti,
doklerjepritisnjenosprožilnostikalo.Lučkaseizklopi
približno10sekundzatem,kospustitesprožilnostikalo.
OPOMBA:Uporabitesuhokrpo,daobrišeteumaza-
nijozlečelučke.Pazite,daneopraskatesteklalučke,
kerpraskeobčutnozmanjšajosvetilnost.
Stikalo za preklop smeri vrtenja
►Sl.5: 1.Ročicazapreklopsmerivrtenja
POZOR: Pred obratovanjem vedno preverite
smer vrtenja.
POZOR: Stikalo za spreminjanje smeri vrtenja upo-
rabite šele, ko se stroj popolnoma ustavi.Česmervrtenja
spremenite,predensestrojustavi,setalahkopoškoduje.
POZOR: Ko orodja ne uporabljate, vedno poti-
snite preklopno stikalo v nevtralen položaj.
Toorodjejeopremljenospreklopnikomzaspremembo
smerivrtenja.Ročicopreklopnikasmerivrtenjapritisnite
vsmeriAzavrtenjevsmeriurnegakazalcainvsmeriB
zavrtenjevobratnismeriurnegakazalca.
Kojepreklopnostikalovnevtralnempoložaju,seglav-
nega stikala ne da premakniti.
Spreminjanje hitrosti
►Sl.6: 1.Ročicazaspreminjanjehitrosti
POZOR: Ročico za spreminjanje hitrosti
vedno potisnite do konca v pravilen položaj.Če
vklopiteorodje,medtemkojeročicazaspremembo
hitrostivvmesnempoložajumedoznakama„1“in„2“,
lahkopridedookvareorodja.
POZOR: Ročice za spreminjanje hitrosti ne
premikajte med delovanjem orodja.Orodjese
lahkopoškoduje.
Položaj
ročice
za spreminja-
nje hitrosti
Hitrost Navor Namenska
uporaba
1Nizka Visoka Uporaba
pritežji
obremenitvi
2Visoka Nizka Uporaba
prilažji
obremenitvi
Čeželitespremenitihitrost,najprejizklopiteorodje.
Izberite„2“zavisokohitrostali„1“zanizkohitrost,ven-
darzvisokimnavorom.Predobratovanjempreverite,ali
jeročicazaspreminjanjehitrostivrtenjanastavljenav
pravilenpoložaj.
Česehitrostorodjameddelovanjemnastopnji„2“
izjemnozmanjša,premakniteročicona„1“inznova
začnitezdelom.
Izbira načina delovanja
POZOR: Preklopni obroč vedno pravilno
nastavite v izbrani položaj. Če bo preklopni obroč
med delovanjem v vmesnem položaju med ozna-
kama, lahko pride do okvare orodja.
POZOR: Kadar spremenite položaj iz „ “ v
druge načine, bo mogoče težko premakniti preklo-
pni obroč za način delovanja. V tem primeru
vklopite orodje in ga nekaj časa pustite v položaju
„“, nato ustavite orodje in premaknite obroč v
želeni položaj.
►Sl.7: 1.Obročzaspremembonačinadelovanja
2.Nastavitveniobroč3.Stopnja4.Puščica
Toorodjedelujenatrinačine.
• Vrtanje(samovrtenje)
• Udarnovrtanje(vrtenjezudarnimvijačenjem)
• Vijačenje(vrtenjessklopko)
Izberitenačin,kijeprimerenzavašeopravilo.Zavrtite
obročzaspremembonačinadelovanjainporavnajte
izbranooznakospuščiconaohišjuorodja.

16 SLOVENŠČINA
Nastavitev zateznega momenta
►Sl.8: 1.Obročzaspremembonačinadelovanja
2.Nastavitveniobroč3.Stopnja4.Puščica
Zateznimomentlahkozobračanjemnastavitvenegaobročanastavitena18stopenj.Poravnajtestopnjespuščico
naohišjuorodja.Najmanjšizateznimomentjepristopnji1,največjipapristopnji18.
Preddejanskouporaboprivijteposkusnivijakvmaterialalivpodobenkos,daugotovite,katerizateznimomentje
potrebenzadoločenouporabo.Vnadaljevanjusipoglejteokvirnivodnikrazmerjamedvelikostjovijakainstopnjo
privijanja.
Stopnja 12345678910 11 12 13 14 15 16 17 18
Strojnivijak M4 M5 M6
Lesnivijak Mehak
les (npr.
borovec)
–ɸ3,5 x 22 ɸ4,1 x 38
Trd les
(npr. lauan)
–ɸ3,5 x 22 –
–ɸ4,1 x 38
MONTAŽA
POZOR: Pred vsako izvedbo dela na orodju se
prepričajte, da je le to izključeno in da je akumula-
torska baterija odstranjena.
Vstavljanje in odstranjevanje
vijačnih/vrtalnih nastavkov
Dodatna oprema
►Sl.9: 1.Zaporniobroč2.Zapiranje3.Odpiranje
Razpritečeljustivpenjalneglavetako,dazaporniobroč
zavrtite v nasprotni smeri urnega kazalca. Vstavite
vijačni/vrtalninastavekvvpenjalnoglavoingapotisnite
dokonca.Zategnitevpenjalnoglavotako,dazaporni
obročzavrtitevsmeriurnegakazalca.Vijačni/vrtalni
nastavekodstranitetako,obrnetezaporniobročv
nasprotni smeri urnega kazalca.
Nameščanje kavlja
POZOR: Kavelj pri nameščanju vedno močno
zategnite z vijakom.Čeganezategnete,selahko
kaveljsnamezorodjainpovzročitelesnepoškodbe.
►Sl.10: 1.Vdolbina2.Kavelj3.Vijak
Kaveljjepriročenpripomočekzazačasnoobešanje
stroja.Namestitegalahkonakaterokolistranstroja.
Kaveljvstavitevutornalevialidesnistraniohišjastroja
ingaprivijtezvijakom.Odstranitegatako,daodvijete
vijakingaizvlečete.
Nameščanje držala vijačnih nastavkov
Dodatna oprema
►Sl.11: 1.Držalovijačnihnastavkov2.Vijačninastavek
Namestitedržalovijačnihnastavkovvzarezonapodstavku
orodjanadesnoalilevostraningapritrditezvijakom.
Kadarneuporabljatevijačneganastavka,gahranitev
držaluvijačnihnastavkov.Držaloomogočashranjeva-
njevijačnihnastavkovdolžine45mm.
UPRAVLJANJE
POZOR: Akumulatorsko baterijo vedno vsta-
vite do konca, tako da se zaskoči.Čejenazgornji
stranigumbavidenrdečindikator,pomeni,dabaterija
niustreznozaskočena.Vstavitejodokonca,takoda
rdečegaindikatorjanimogočevideti.Vnasprotnem
primeruselahkoakumulatorskabaterijasnamez
orodjainpoškodujevasaliosebevneposrednibližini.
POZOR: Če se hitrost močno zniža, zmanj-
šajte obremenitev ali ustavite orodje, da prepre-
čite poškodbo orodja.
Orodjetrdnodržitezenorokonaročajuinzdrugoob
vznožjuakumulatorskebaterije,dalahkonadzorujete
zvijanje.
►Sl.12
Vijačenje
POZOR: Nastavitveni obroč nastavite na
ustrezen zatezni moment.
POZOR: Pazite, da bo vijačni nastavek vsta-
vljen naravnost v glavo vijaka. V nasprotnem
primeru se vijak in/ali vijačni nastavek lahko
poškodujeta.
Najprejzavrtitepreklopniobročzaizbironačinadelova-
njatako,dabopuščicaobrnjenaprotioznaki.
Postavitekonicovijačneganastavkavglavovijaka
inpritisnitenaorodje.Počasizaženiteorodjeinnato
postopnopovečujtehitrost.Kosevklopizdrsnasklo-
pka, spustite stikalo za vklop.
OPOMBA:Kadarprivijatelesnivijak,najprejizvrtajte
vodilnoluknjospremerom2/3vijaka.Stemboste
olajšalivijačenjeinpreprečilirazcepobdelovanca.

17 SLOVENŠČINA
Udarno vrtanje
POZOR: Po prevrtanju izvrtine, zamašene z lesnimi
odrezki in odkruški ali ob stiku vrtalnega nastavka z žele-
znimi palicami v armiranem betonu, delujejo na orodje/
vrtalni nastavek izjemno visoke in nenadne sile.
Najprejzavrtitepreklopniobročzaizbironačinadelovanjatako,da
bopuščicaobrnjenaprotioznaki .Priudarnemvrtanjujevse-
eno,vkaterempoložajujenastavitveniobročzavrtilnimoment.
Uporabljajtevrtalninastavekskonicoizkarbidnetrdine.
Vrtalninastavekpostavitenaželenomestovrtanjain
pritisnitestikalozavklop.Neuporabljajtečezmernesile.
Zzmernosilobostedoseglinajboljšerezultate.Držite
orodjenamestu,davrtalninastaveknezdrsneizvrtine.
Česeizvrtinazamašizodkruškialiodrezki,nepovečujtepritiska.
Vtemprimerurajepustiteorodjedelovatibrezobremenitve,
natopanastavekpostopomaodstraniteizvrtine.Sponavljanjem
postopkalahkoočistiteizvrtinoinnadaljujeteobičajnovrtanje.
Izpihovalna pipeta
Dodatna oprema
►Sl.13: 1. Izpihovalna pipeta
Koizvrtatevrtino,uporabiteizpihovalnopipeto,daiznjeočistiteprah.
Vrtanje
Najprejzavrtitenastavitveniobročtako,dabopuščicaobrnjena
proti oznaki .Natonadaljujte,kotjeopisanovnadaljevanju.
Vrtanje v les
Privrtanjuvlesdosežetenajboljšerezultatezlesnimisvedri,
kisoopremljeniscentrirnokonico.Centrirnakonicaolajša
vrtanje,sajpospešiprodiranjevrtalneganastavkavles.
Vrtanje v kovino
Privrtanjuvkovineuporabitetočkalo,skaterimsioznačitetočko
vrtanjaintakopreprečitezdrsvrtalneganastavkaobzačetkuvrta-
nja.Postavitekonicovrtalneganastavkavvdolbinoinzačnitevrtati.
Kadarvrtatevkovino,uporabitemazivozarezanje.Pri
vrtanjuvželezoinmedeninomazivonipotrebno.
POZOR: Čezmerno pritiskanje na orodje ne bo
pospešilo napredovanja nastavka med vrtanjem.
Nasprotno,sčezmernimpritiskanjemsepoškoduje
konicavrtalneganastavka,karzmanjšaučinkovitost
delovanjaterskrajšaživljenjskodoboorodja.
POZOR: Trdno držite orodje in bodite pre-
vidni, ko začne vrtalni nastavek prebijati obdelo-
vanca.Poprevrtanjumaterialadelujejonaorodjeoz.
vrtalninastavekizjemnovisokesile.
POZOR: Zagozdeni vrtalni nastavek lahko eno-
stavno odstranite, tako da nastavite stikalo za spremembo
smeri v položaj za vrtenje v obratno smer. Vseeno pa
lahko orodje nenadoma sune nazaj, če ga ne držite trdno.
POZOR: Obdelovance vedno vpnite v primež
ali podobno napravo za držanje.
POZOR: Če orodje neprekinjeno deluje, dokler se
akumulatorska baterija ne izprazni, pustite orodje miro-
vati 15 minut in šele nato nadaljujte z novo baterijo.
Uporaba orodja kot ročni vijačnik
►Sl.14
Izklopiteorodje.
Premaknitepreklopniksmerivrtenjavnevtralnipoložaj.
Zavrtiteobročzaspremembonačinadelovanjatako,da
bokazalecobrnjenprotioznaki.
Vklopiteorodje.
OPOMBA:Tauporabajepriročnazapreverjanje
vijačenja.
OPOMBA:Neuporabljajteorodjazadelo,kjerje
potrebnavelikasila,npr.zazategovanjevijakovaliza
odstranjevanjezarjavelihvijakov.
Uporaba toka
Dodatna oprema
POZOR: Pri uporabi toka odstranite vijačni/
vrtalni nastavek iz orodja.
POZOR: Preden ga namestite v tok, izključite
orodje in počakajte, da se popolnoma ustavi.
Z gumbom toka ustrezno zaklenite tok tako, da bo
varno pritrjen.
1. Skozidržalotokavstavitepasalipodobno.
►Sl.15: 1.Držalotoka2.Pas
2. Vstaviteorodjevtokingazaklenitezgumbom
toka.
►Sl.16
►Sl.17
Nasprednjistranitokalahkoshranitedvavijačna
nastavka.
VZDRŽEVANJE
POZOR: Preden se lotite pregledovanja ali
vzdrževanja orodja, se vedno prepričajte, da
je orodje izklopljeno in akumulatorska baterija
odstranjena.
OBVESTILO: Nikoli ne uporabljajte bencina,
razredčila, alkohola ali podobnega sredstva. V
tem primeru se lahko orodje razbarva ali defor-
mira oziroma lahko nastanejo razpoke.
VARNOinZANESLJIVOdelovanjetegaizdelkabo
zagotovljenole,čebostepopravila,vzdrževanjein
nastavitveprepustilipooblaščenemuservisuzaorodja
Makitaalitovarniškemuosebju,kivgrajujeizključno
originalne nadomestne dele.

18 SLOVENŠČINA
DODATNA OPREMA
POZOR: Ta dodatni pribor ali pripomočki so
predvideni za uporabo z orodjem Makita, ki je
opisano v teh navodilih za uporabo.Priuporabi
drugegapriboraalipripomočkovobstajanevarnost
telesnihpoškodb.Dodatnipriboralipripomočke
uporabljajtesamozanavedeninamen.
Zavečinformacijododatniopremiseobrnitenanaj-
bližjipooblaščeniserviszaorodjaMakita.
• Vrtalni nastavki
• Vijačninastavki
• Vtičninastavki
• Vrtalninastavekskonicoizkarbidnetrdine
• Izpihovalna pipeta
• Držalovijačnihnastavkov
• Kavelj
• Tok
• Originalna akumulator in polnilnik Makita
OPOMBA: Nekateri predmeti na seznamu so lahko
priloženiorodjukotstandardnadodatnaoprema.
Lahkoserazlikujejooddržavedodržave.

19 SHQIP
SHQIP (Udhëzimet origjinale)
SPECIFIKIMET
Modeli: HP331D
Kapacitetet e shpimit Muratura 8 mm
Çelik 10 mm
Dru 21 mm
Kapacitetet shtrënguese Vidë druri 5,1 mm x 63 mm
Vidë makinerie M6
Shpejtësiapangarkesë Elartë(2) 0 - 1 700 min-1
Eulët(1) 0 - 450 min-1
Goditjenëminutë Elartë(2) 0 - 25 500 min-1
Eulët(1) 0 - 6 750 min-1
Gjatësiatotale 201 mm
Tensioni nominal D.C. 10,8 V - 12 V maks
Peshaneto 1,1 - 1,3 kg
• Përshkaktëprogramittonëtëvazhdueshëmtëkërkim-zhvillimit,specikimetqëjepenkëtumundtëndryshojnëpadhënënjoftim.
• Specikimetmundtëndryshojnënganjërishtetnëtjetrin.
• Peshamundtëndryshojënëvarësitëaksesorit(ëve),përfshirëkutinëebaterisë.Kombinimimëilehtëdhemë
irëndë,sipasProcedurësEPTA01/2014,tregohetnëtabelë.
Kutia e aplikueshme e baterisë dhe karikuesi
Kutiaebaterisë BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Karikuesi DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Disaprejkutivetëbaterivedhekarikuesvetërendituramëlartmundtëmosjenëtëdisponueshmenëvarësitë
zonëskujubanoni.
PARALAJMËRIM: Përdorni vetëm kutitë e baterisë dhe karikuesit e listuar më lart.Përdorimii
karikuesvedhekutivetëtjeratëbaterisëmundtëshkaktojëlëndimdhe/osezjarr.
Përdorimi i synuar
Pajisjaështësynuarpërshpimemegoditjenëtullë,
muretulledhemuraturë.Ajoështëgjithashtue
përshtatshmepërvidhosjenevidavedheshpiminpa
goditjenëdru,metal,qeramikëdheplastikë.
Zhurma
NivelitipikizhurmësA,imatursipasEN62841-2-1:
Niveli i presionit të zhurmës (LpA):81dB(A)
Niveli i fuqisë së zhurmës (LWA):92dB(A)
Pasiguria(K):3dB(A)
SHËNIM: Vlerat e deklaruar totale të emetimeve
tëzhurmësjanëmatursipasnjëmetodestandarde
testimidhemundtëpërdorenpërtëkrahasuarnjë
vegëlmenjëtjetër.
SHËNIM: Vlerat e deklaruara të emetimeve të
zhurmësmundtëpërdorenpërnjëvlerësimparaprak
të ekspozimit.
PARALAJMËRIM: Mbani mbrojtëse për
veshët.
PARALAJMËRIM: Emetimet e zhurmës gjatë
përdorimit aktual të veglës elektrike mund të
ndryshojnë nga vlerat e deklaruara në varësi të
mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët
e ciklit të funksionimit si ato kur pajisja është
e kur dhe punon pa prerë ashtu edhe kohën e
përdorimit).
Dridhja
Vleratotaleedridhjeve(shumaevektoritmetreakse)
përcaktohetsipasEN62841-2-1:
Regjimiipunës:shpimimegoditjenëbeton
Emetimiidridhjeve(ah,ID):8,0m/s2
Pasiguria(K):1,5m/s2
Regjimiipunës:shpiminëmetal
Emetimiidridhjeve(ah,D):2,5m/s2
Pasiguria(K):1,5m/s2

20 SHQIP
SHËNIM:Vleratedeklaruaratotaletëdridhjevejanë
matursipasnjëmetodestandardetestimidhemund
tëpërdorenpërtëkrahasuarnjëvegëlmenjëtjetër.
SHËNIM:Vleratedeklaruaratotaletëdridhjevemund
tëpërdorenpërnjëvlerësimparapraktëekspozimit.
PARALAJMËRIM: Emetimet e dridhjeve
gjatë përdorimit aktual të veglës elektrike mund
të ndryshojnë nga vlerat e deklaruara në varësi
të mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët
e ciklit të funksionimit si ato kur pajisja është
e kur dhe punon pa prerë ashtu edhe kohën e
përdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
DeklarataekonformitetitmeKE-nëpërfshihetsi
ShtojcaAnëkëtëmanualpërdorimi.
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet
dhe specikimet e dhëna me këtë vegël elektrike.
Mosndjekjaetëgjithaudhëzimevetërendituramë
poshtëmundtëshkaktojëgoditjeelektrike,zjarrdhe/
ose lëndim të rëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi“vegëlelektrike”nëparalajmërimeireferohet
veglës elektrike që përdoret e lidhur në prizë (me
kordon)oseveglëssëpërdorurmebateri(pakordon).
Paralajmërime sigurie për trapanin
goditës me bateri
Udhëzimet e sigurisë për të gjitha veprimet
1. Mbani mbrojtëse për veshët gjatë shpimit
me goditje.Ekspozimindajzhurmësmundtë
shkaktojëhumbjenedëgjimit.
2.
Mbajeni veglën elektrike te sipërfaqet kapëse
të izoluara kur të jeni duke kryer një veprim në
të cilin aksesori prerës ose shtrëngueset mund
të prekin tela të fshehur. Nëse aksesori prerës
oseshtrënguesetprekinnjëtelmerrymë,atëherë
pjesëtmetaliketëveglëselektrikeelektrizohendhe
mundt’ishkaktojnëpërdoruesitgoditjeelektrike.
3. Gjithmonë sigurohuni që të keni bazament të fortë
qëndrimi. Sigurohuni që të mos ketë njeri poshtë
ndërkohë që e përdorni pajisjen në vende të larta.
4. Mbajeni veglën fort.
5. Mbajini duart larg pjesëve rrotulluese.
6. Mos e lini veglën të ndezur. Përdoreni veglën
vetëm duke e mbajtur në dorë.
7. Mos e prekni punton e shpimit menjëherë pas
punës; mund të jetë shumë i nxehtë dhe mund
t’ju djegë lëkurën.
8.
Disa materiale përmbajnë kimikate që mund të
jenë toksike. Kini kujdes që të parandaloni thithjen
e pluhurave dhe kontaktin me lëkurën. Ndiqni të
dhënat e sigurisë nga furnizuesi i materialit.
9. Nëse maja e puntos nuk mund të lirohet
edhe nëse lironi nofullat, përdorni pinca për
ta tërhequr.Nërasttëtillë,nxjerrjaemajëssë
puntosmedorëmundtërezultojënëlëndimnga
anaesajemprehtë.
Udhëzimet e sigurisë kur përdorni maja puntosh të gjata
1. Asnjëherë mos e përdorni me shpejtësi më
të lartë se shpejtësia maksimale nominale e
majës së puntos.Nëshpejtësimëtëlarta,maja
mundtështrembërohetnëselejohettërrotullohet
lirshëmpakontaktuarmematerialinepunës,gjë
që rezulton në lëndim personal.
2. Gjithmonë shponi me shpejtësi të ulëta dhe
me majën e puntos në kontakt me materialin
e punës.Nëshpejtësimëtëlarta,majamundtë
shtrembërohetnëselejohettërrotullohetlirshëm
pakontaktuarmematerialinepunës,gjëqë
rezulton në lëndim personal.
3.
Aplikoni presion vetëm në vijë direkte me majën
dhe mos aplikoni presion të tepërt.Majatmundtë
shtrembërohendukeshkaktuarthyerjeosehumbje
të kontrollit, duke rezultuar në lëndim personal.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja
ose familjarizimi me produktin (të tuara
nga përdorimi i shpeshtë) të zëvendësojnë
zbatimin me përpikëri të rregullave të sigurisë
për produktin në fjalë. KEQPËRDORIMI ose
mosndjekja e rregullave të sigurisë të dhëna
në këtë manual përdorimi mund të shkaktojnë
dëmtime të rënda personale.
Udhëzime të rëndësishme rreth
sigurisë për kutinë e baterisë
1. Përpara se ta përdorni kutinë e baterisë, lexoni
të gjitha udhëzimet dhe shënimet e masave
parandaluese te (1) ngarkuesi i baterisë, (2)
bateria dhe (3) produkti që përdor baterinë.
2. Mos e hiqni kutinë e baterisë.
3. Nëse koha e përdorimit është shkurtuar jashtë
mase, ndalojeni punën menjëherë. Kjo mund
të rezultojë në rrezik mbinxehjeje, djegie të
mundshme, madje edhe shpërthim.
4. Nëse ju futen elektrolite në sy, shpëlajini
sytë me ujë të pastër dhe kërkoni ndihmë
mjekësore menjëherë. Kjo gjë mund të
rezultojë në humbje të shikimit.
5.
Mos bëni lidhje të shkurtër me kutinë e baterisë:
(1) Mos i prekni terminalet me materiale përcjellëse.
(2) Shmangni ruajtjen e kutisë së baterisë
në një kuti me objekte të tjera metalike, si
gozhdë, monedha etj.
(3) Mos e ekspozoni kutinë e baterisë në ujë
ose shi.
