Makita DTD145F User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Impact Driver
Tournevis à Chocs sans Fil
Atornillador de Impacto Inalámbrico
DTD145
014067

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model DTD145
Machine screw 4 mm - 8 mm (5/32" - 5/16")
Standard bolt 5 mm - 14 mm (3/16" - 9/16")
Capacities
High tensile bolt 5 mm - 12 mm (3/16" - 1/2")
Hammer mode (Hard) 0 - 2,600 /min
Hammer mode (Medium) 0 - 2,000 /min
No load speed (RPM)
Hammer mode (Soft) 0 - 1,300 /min
Hammer mode (Hard) 0 - 3,400 /min
Hammer mode (Medium) 0 - 2,800 /min
Impacts per minute
Hammer mode (Soft) 0 - 1,300 /min
Overall length 139 mm (5-1/2")
Net weight (with battery cartridge) 1.2 kg (2.7 lbs) 1.3 kg (2.8 lbs)
Rated voltage D.C. 18 V
Standard battery cartridge BL1815 / BL1815N / BL1820 /
BL1820B
BL1830 / BL1840 / BL1840B /
BL1850 / BL1850B
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or

3
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous
and must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained power
tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB054-1
CORDLESS IMPACT DRIVER
SAFETY WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool
in high locations.
3. Hold the tool firmly.
4. Wear ear protectors.
SAVE THESE INSTRUCTIONS.

4
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD302-1
Symbols
The followings show the symbols used for tool.
･volts
･direct current
･no load speed
･revolutions or reciprocation per minute
･number of blow
ENC007-10
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing fires, personal injury and damage. It will also
void the Makita warranty for the Makita tool and charger.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).

5

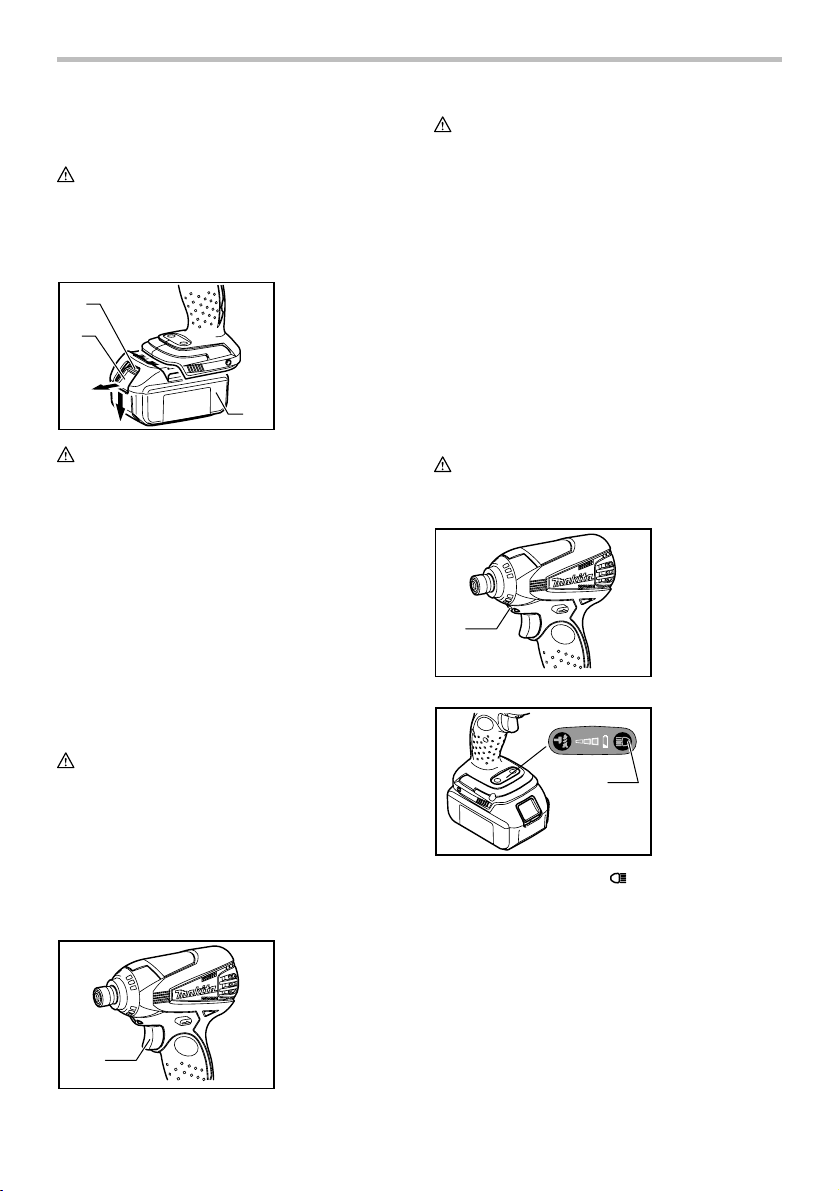

FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
1
2
3
014065
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Switch action
1
009208
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
NOTE:
• Continuing to pull the trigger switch for more than
130 seconds will stop the tool.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after switch trigger
release, have tool serviced at a Makita service center.
Lighting up the front lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
1
009209
SH
1
014070
Every time the light button on the switch panel is
pressed, the light status is alternatively changed from
the ON to the OFF and from the OFF to the ON.
With the light button in the ON status, pull the switch
trigger to turn on the light. To turn off, release it and the
light goes out approximately 10 seconds after releasing.
With the light button in the OFF status, even if the
trigger is pulled, the lamp will not light on.
1. Light button
1. Lamp
1. Switch trigger
1. Red indicator
2. Button
3. Battery
cartridge

6
NOTE:
• To make sure the status of light, pull the trigger.
When the lamp lights up by pulling the switch
trigger, the light switch is in the ON status. When
the lamp does not come on, the light switch is in
the OFF status.
• During the operation of switch trigger, the light
status cannot be changed.
• For approximately 10 seconds after releasing the
switch trigger, the light status can be switched.
Reversing switch action
AB
1
009211
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral
position, the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
Changing the hammering force
SH
SH
SH
SH
1
2
3
4
5
011217
Hammering force grade
displayed on panel
Maximum
blows Application Work
Hard
Medium
Soft
Tightening when force
and speed are desired.
Tightening when a good
finishing is needed.
Tightening when excessive
tightening need to be avoided
because of potentially clogged
female screw and broken or
damaged screw head.
Tightening in underwork
material/ Tightening long
screws/ Tightening bolts.
Tightening in the finishing
board, plaster board.
Tightening sash screw/
Tightening small screws
such as M6.
SH
SH
SH 3,400 /min
2,800 /min
1,300 /min
014072
The hammering force can be changed in three steps:
hard, medium and soft.
This allows a tightening suitable to the work.
Every time the hammering force button is pressed, the
number of blows changes in three steps.
For approximately one minute after releasing the switch
trigger, the hammering force can be changed.
1. Changed in
three steps
2. Hard
3. Medium
4. Soft
5. Hammering
force button
1. Reversing
switch lever

7
NOTE:
• When all lamps on the switch panel go out, the
tool is turned off to save the battery power. The
hammer force grade can be checked by pulling the
switch trigger to the extent that the tool does not
operate.
• During the operation of switch trigger, the hammer
force grade cannot be changed.
Empty signal for remaining battery capacity
(Country specific)
SH
1
014071
Pulling the trigger switch when the remaining battery
capacity becomes very low makes LED indicator flicker.
If the tool is used continuously with the LED indicator
flickering up and the battery power is almost used up,
the LED indicator will light up and the tool itself will stop.
Please refer to the following table for the LED indicator
status and the remaining battery capacity.
LED indicator status
OFF
Lighting on
Flickering
Remaining battery capacity
Enough
20%
Very low and the tool will stops
011188
NOTE:
• When all lamps on the switch panel go out, the
tool is turned off to save the battery power. The
remaining battery capacity can be checked by
pulling the switch trigger to the extent that the tool
does not operate.
• All of the lamps on the switch panel go out
approximately one minute after releasing the
switch trigger.
• When the tool temperature is high, the LED
indicator may flicker or light up.
• If the LED indicator lights up and the tool stops
even with a recharged battery cartridge, cool down
the tool temperature fully. When the status is still
unchanged, stop using and have the tool repaired
by a Makita local service center.
Indicating the remaining battery capacity
(Only for battery cartridges with "B" at the end of the
model number.)
1
2
015676
Press the check button on the battery cartridge to
indicate the remaining battery capacity. The indicator
lamps light up for few seconds.
Off BlinkingLighted
Indicator lamps
Charge the
battery.
0% to 25%
25%to 50%
50% to 75%
75%to 100%
Remaining
capacity
The battery
may have
malfunctioned.
015658
NOTE:
• Depending on the conditions of use and the
ambient temperature, the indication may differ
slightly from the actual capacity.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
1. Indicator lamps
2. Check button
1. LED indicator

8
Installing or removing driver bit or socket bit
12 mm
(15/32”)
9 mm
(3/8”)
001266
Use only the driver bit or socket bit shown in the figure.
Do not use any other driver bit or socket bit.
1
2
009205
To install the bit, insert the bit into the sleeve as far as it
will go.
To remove the bit, pull the sleeve in the direction of the
arrow and pull the bit out.
NOTE:
• If the bit is not inserted deep enough into the
sleeve, the sleeve will not return to its original
position and the bit will not be secured. In this
case, try re-inserting the bit according to the
instructions above.
• When it is difficult to insert the bit, pull the sleeve
and insert it into the sleeve as far as it will go.
• After inserting the bit, make sure that it is firmly
secured. If it comes out, do not use it.
Hook
1
23
014068
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
014066
The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. The relation between
fastening torque and fastening time is shown in the
figures.
120
100
80
60
40
20
0 1.0 2.0 3.0
M14
M12
M10
M8
(M14)
(M12)
(M10)
(M8)
Standard bolt
Fastening torque
Fastening time (S)
Proper fastening torque
(ft.lbs)
(14)
(29)
(43)
(58)
(72)
(87)
(9/16")
(9/16")
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
N.m
009220
120
(87)
100
(72)
80
(58)
60
(43)
40
(29)
20
(14)
0 1.0 2.0 3.0
M12
M10
M8
(M12)
(M10)
(M8)
Fastening torque
Fastening time
Proper fastening torque
(ft.lbs) High tensile bolt
(S)
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
N.m
009221
1. Groove
2. Hook
3. Screw
1. Bit
2. Sleeve

9
Hold the tool firmly and place the point of the driver bit
in the screw head. Apply forward pressure to the tool to
the extent that the bit will not slip off the screw and turn
the tool on to start operation.
NOTE:
• Use the proper bit for the head of the screw/bolt
that you wish to use.
• When fastening screw M8 or smaller, choose a
proper hammer force and carefully adjust pressure
on the switch trigger so that the screw is not
damaged.
• Hold the tool pointed straight at the screw.
• If the hammering force is too strong you tighten
the screw for a time longer than shown in the
figures, the screw or the point of the driver bit may
be overstressed, stripped, damaged, etc. Before
starting your job, always perform a test operation
to determine the proper fastening time for your
screw.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket
bit will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper
fastening torque will differ according to the
diameter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class
of bolt and the bolt length.
4.
The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
5. Operating the tool at low speed will cause a
reduction in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance except for the
following troubleshooting related to the light.
Cleaning
From time to time wipe off the outside (tool body) of the
tool using a cloth dampened in soapy water.
CAUTION:
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.

10
TROUBLESHOOTING
Trouble Light status/LED indicator status/tool status Steps to be taken
The tool stops
during operation.
LED indicator for empty signal for
remaining battery capacity lights up.
Light flickers once per second.
Light flickers five times per second.
Switch trigger has been pulled
continuously for more than 130 seconds.
Other Symptoms
When the status is still unchanged, stop
using and have the tool repaired by a
Makita local service center.
Cool down it fully. The tool restarts after its
temperature becomes low.
Remaining battery capacity level is low.
Charge the battery cartridge.
When the LED indicator still lights up
even after charging the battery cartridge,
the tool temperature is high.
The tool temperature is high. Cool down
it fully. The tool restarts after its temperature
becomes low.
If the motor still remains locked, stop using
and have the tool repaired by a Makita
local service center.
(When the tool has stopped due to the
motor locking, withdraw the battery
cartridge one time and then insert it again
or release the switch trigger for more than
60 seconds to restart the tool.)
Use the tool with the motor not locked.
Release the switch trigger.
Stop using and have the tool repaired by
a Makita local service center.
011187
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Screw bits
• Hook
• Plastic carrying case
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

11
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

12
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle DTD145
Vis de mécanique 4 mm - 8 mm (5/32" - 5/16")
Boulon standard 5 mm - 14 mm (3/16" - 9/16")
Capacités
Boulon à haute résistance 5 mm - 12 mm (3/16" - 1/2")
Mode de martelage (Rude) 0 - 2 600 /min
Mode de martelage (Moyenne) 0 - 2 000 /min
Vitesse à vide (RPM)
Mode de martelage (Doux) 0 - 1 300 /min
Mode de martelage (Rude) 0 - 3 400 /min
Mode de martelage (Moyenne) 0 - 2 800 /min
Percussions par minute
Mode de martelage (Doux) 0 - 1 300 /min
Longueur totale 139 mm (5-1/2")
Poids net (avec la batterie) 1,2 kg (2,7 lbs) 1,3 kg (2,8 lbs)
Tension nominale C.C. 18 V
Batterie standard BL1815 / BL1815N / BL1820 /
BL1820B
BL1830 / BL1840 / BL1840B /
BL1850 / BL1850B
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance
des mises en garde et des instructions comporte un risque
de choc électrique, d'incendie et/ou de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4.
Les fiches d'outil électrique sont conçues pour
s'adapter parfaitement aux prises de courant. Ne
modifiez jamais la fiche de quelque façon que ce
soit. N'utilisez aucun adaptateur de fiche sur les
outils électriques avec mise à la terre.
En ne
modifiant pas les fiches et en les insérant dans des
prises de courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7.
Ne maltraitez pas le cordon. N'utilisez jamais le
cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le
risque de choc électrique est plus élevé lorsque les
cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur prévu à
cette fin.
Les risques de choc électrique sont moindres
lorsqu'un cordon conçu pour l'extérieur est utilisé.

13
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10.
Restez alerte, attentif à vos mouvements et faites
preuve de bon sens lorsque vous utilisez un outil
électrique. Évitez d'utiliser un outil électrique si
vous êtes fatigué ou si vous avez pris une drogue,
de l'alcool ou un médicament.
Un moment
d'inattention pendant l'utilisation d'un outil électrique
peut entraîner une grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12.
Évitez les démarrages accidentels. Assurez-vous
que l’interrupteur soit en position d'arrêt avant de
brancher l'outil à la prise électrique et/ou au bloc-
piles, avant de prendre ou de transporter l’outil.
Vous ouvrez la porte aux accidents si vous
transportez les outils électriques avec le doigt sur
l’interrupteur ou si vous les branchez alors que
l’interrupteur est en position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les
risques liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a
été conçu, il effectuera un travail de meilleure
qualité et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un
danger et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune
pièce n’est cassée et que l’outil électrique n’a
subi aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites
réparer l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera
plus facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de bloc-
piles comporte un risque d'incendie lorsqu'il est
utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le bloc-
piles conçu spécifiquement pour cet outil. Il y
a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.

14
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27.
Dans des conditions d'utilisation inadéquates de la
batterie, il peut y avoir fuite d'électrolyte; évitez
tout contact avec ce liquide. En cas de contact
accidentel, rincez avec beaucoup d’eau. Si le
liquide pénètre dans vos yeux, il faut aussi
consulter un médecin.
L'électrolyte qui s'échappe de
la batterie peut causer des irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB054-1
CONSIGNES DE SÉCURITÉ POUR
LE TOURNEVIS À CHOCS SANS FIL
1. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l’accessoire de fixation
pourrait venir en contact avec un câblage
dissimulé.
En cas de contact avec un conducteur sous
tension, les pièces métalliques à découvert de l'outil
pourraient devenir sous tension et risqueraient de
transmettre une décharge électrique à l'utilisateur.
2. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
3. Tenez l'outil fermement.
4. Portez une protection d'oreilles.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance ou de familiarité avec
le produit en négligeant les consignes de sécurité qui
accompagnent le produit.
UNE UTILISATION INCORRECTE ou le non-respect des
règles de sécurité énoncées dans le présent manuel
d’instructions peut provoquer des blessures graves.
USD302-1
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-
dessous.
･volts
･courant continu
･vitesse à vide
･tours ou alternances par minute
･nombre de frappes
ENC007-10
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-
les à l'eau claire et consultez immédiatement
un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.

15
9. N'utilisez pas une batterie si elle est
endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
ATTENTION : Utilisez uniquement des batteries
Makita d'origine.
L'utilisation de batteries autres que les batteries
d'origine Makita ou de batteries qui ont été modifiées
peut entraîner l'explosion de la batterie et provoquer
des incendies, blessures et autres dommages. Cela
annulerait également la garantie de Makita s'appliquant
à l'outil Makita et au chargeur.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-
la refroidir avant de la recharger.
4. Rechargez la batterie si vous ne l'utilisez pas
pendant une période prolongée (plus de six
mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
014065
ATTENTION:
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glisser
des mains, ce qui risque d'endommager l'outil et la
batterie, ou encore de provoquer des blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la rainure
pratiquée dans le boîtier, et glissez la batterie en place.
Insérez-la à fond jusqu'à ce que vous entendiez un clic. Si
vous pouvez voir l'indicateur rouge situé sur le dessus du
bouton, la batterie n'est pas complètement verrouillée.
ATTENTION:
• Installez toujours la batterie à fond jusqu’à ce que
vous ne puissiez plus voir l’indicateur rouge. Dans
le cas contraire, elle pourrait tomber de l'outil et
entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si la
batterie ne glisse pas facilement, c'est qu'elle n'est
pas insérée correctement.
Interrupteur
1
009208
1. Gâchette
1.
Indicateur rouge
2. Bouton
3. Batterie

16
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d'arrêt lorsque relâchée.
Pour mettre l'outil en marche, appuyez simplement sur
la gâchette. La vitesse de l'outil augmente à mesure
que l'on accroît la pression exercée sur la gâchette.
Pour l'arrêter, relâchez la gâchette.
NOTE:
• Si vous maintenez la gâchette appuyée pendant
plus de 130 secondes, l'outil s'arrête.
Frein électrique
Cet outil est équipé d'un frein électrique. Si à plusieurs
reprises l'outil ne s'arrête pas rapidement après le
relâchement de la gâchette, faites-le réparer dans un
centre de service après-vente Makita.
Allumage de la lampe avant
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
1
009209
SH
1
014070
Chaque fois que vous appuyez sur le bouton d'éclairage
sur le tableau de commande, l'état de la lumière
passe de ON (marche) à OFF (arrêt) et de OFF (arrêt) à
ON (marche).
Lorsque le bouton d'éclairage est à ON (marche),
appuyez sur la gâchette pour allumer la lumière. Pour
l'éteindre, relâchez-la et la lumière s'éteindra après
environ 10 secondes.
Lorsque le bouton d'éclairage se trouve à OFF (arrêt),
la lumière ne s'allumera pas même si vous appuyez sur
la gâchette.
NOTE:
• Pour vérifier l'état de la lumière, appuyez sur la
gâchette. Lorsque la lumière s'allume quand vous
appuyez sur la gâchette, le bouton d'éclairage est
à ON (marche). Lorsque la lampe ne s'allume pas,
le bouton d'éclairage est à OFF (arrêt).
• Pour vérifier l'état de la lumière, appuyez sur la
gâchette. Lorsque la lumière s'allume quand vous
appuyez sur la gâchette, le bouton d'éclairage est
à ON (marche). Lorsque la lampe ne s'allume pas,
le bouton d'éclairage est à OFF (arrêt).
• On peut modifier l'état de l'éclairage environ 10
secondes après avoir relâché la gâchette.
Inverseur
AB
1
009211
L'outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d'une
montre, ou du côté B pour une rotation dans le sens
inverse des aiguilles d'une montre.
La pression sur la gâchette n'est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION:
• Vérifiez toujours le sens de rotation avant de
mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.
• Lorsque vous n'utilisez pas l'outil, placez toujours
le levier inverseur en position neutre.
Modification de la force de martelage
SH
SH
SH
SH
1
2
3
4
5
011217
1. Changé vers
trois niveaux
2. Rude
3. Moyenne
4. Doux
5. Bouton de la
force de
martelage
1. Levier inverseur
1. Bouton
d'éclairage
1. Lampe

17
Niveau de la force de martelage
affiché sur le panneau
Nombre
maximal
de coups
Application Tâche
Rude
Moyenne
Doux
Serrage lorsqu’on a besoin de
force et de vitesse.
Serrage lorsqu'une bonne
finition est nécessaire.
On doit éviter de l'utiliser
lorsque le besoin de serrage
est trop important, car cela
pourrait bloquer une vis femelle
ou endommager la tête de la vis.
Travailler dans un matériau
de soutien/Serrer des vis
longues/Serrer des boulons.
Travailler sur la plaque de
finition, plaque de plâtre.
Serrer une vis à bascule/Serrer
des petites vis, comme des M6.
SH
SH
SH
3 400 /min
2 800 /min
1 300 /min
014072
La force de martelage peut être réglée à trois niveaux:
puissante, moyenne et faible.
Ceci permet un serrage adéquat selon la tâche.
Chaque fois que vous appuyez sur le bouton de la force de
martelage , le nombre de coups change selon trois niveaux.
Après environ une minute après avoir relâché la
gâchette, la force de martelage peut être modifiée.
NOTE:
• Lorsque tous les voyants du tableau de commande
s'éteignent, l'outil est arrêté pour économiser la
puissance de la batterie. Il est possible de vérifier le
niveau de la force de martelage en appuyant sur la
gâchette jusqu'au point de fonctionnement de l'outil.
• Il est impossible de changer le niveau de la force
de martelage lors de l'utilisation de la gâchette.
Signal de batterie morte pour la puissance
restante de la batterie
(Varie selon le pays)
SH
1
014071
Si vous appuyez sur la gâchette lorsque la capacité résiduelle
de la batterie est très faible, le voyant DEL clignotera.
Si l'outil est utilisé de manière continue lorsque le voyant DEL
clignote et que l'énergie de la batterie est presque épuisée, le
voyant DEL s'allumera et l'outil s'arrêtera.
Veuillez consulter le tableau suivant sur l'état du voyant
DEL et la capacité restante de la batterie.
État du voyant DEL
ARRÊT
Allumé
Clignote
Puissance restante de la batterie
Suffisante
20%
La puissance est très faible
et l'outil s’arrêtera.
011188
NOTE:
• Lorsque tous les voyants du tableau de
commande s'éteignent, l'outil est arrêté pour
économiser la puissance de la batterie. Il est
possible de vérifier la capacité restante de la
batterie en appuyant sur la gâchette jusqu'au point
de fonctionnement de l'outil.
• Tous les voyants du tableau de commande
s'éteignent environ une minute après avoir relâché
la gâchette.
• Lorsque la température de l'outil est élevée, le
voyant DEL peut clignoter ou s'allumer.
1. Témoin DEL

18
• Si le voyant DEL s'allume et que l'outil s'arrête
même avec une batterie rechargée, laissez l'outil
refroidir complètement. Si cela ne change rien,
cessez d'utiliser l'outil et faites-le réparer dans un
centre de service après-vente local Makita.
Affiche la capacité restante de la batterie
(Uniquement pour les batteries dont le numéro de
modèle se termine par « B ».)
1
2
015676
Appuyez sur le bouton de vérification sur la batterie
pour afficher la capacité résiduelle de la batterie. Les
témoins s'allument pendant quelques secondes.
ARRÊT ClignotementAllumé
Témoins
Chargez la
batterie.
0 % à 25 %
25 % à 50 %
50 % à 75 %
75 % à 100 %
Capacité
résiduelle
La batterie peut
avoir présenté
un défaut de
fonctionnement.
015658
NOTE:
• Selon les conditions d'utilisation et la température
ambiante, il est possible que la capacité relevée soit
légèrement différente par rapport à la capacité réelle.
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant d'effectuer tout
travail dessus.
Installation ou retrait de l'embout ou l'embout
à douille
12 mm
(15/32”)
9 mm
(3/8”)
001266
Utilisez exclusivement l'embout ou l'embout à douille du
modèle indiqué sur la figure.
1
2
009205
Pour installer le foret, insérez le foret à fond dans le manchon.
Pour retirer l'embout, tirez le manchon dans le sens de
la flèche et dégagez l'embout.
NOTE:
• Si l'embout n'est pas inséré assez profondément dans le
manchon, celui-ci ne revient pas à sa position d'origine
et l'embout ne se trouve pas bien assuré. En ce cas,
insérez à nouveau l'embout comme il est dit ci-dessus.
• S'il est difficile d'insérer l'embout, tirez sur le manchon,
puis insérez l'embout à l'intérieur aussi loin que possible.
• Après avoir inséré le foret, assurez-vous qu'il est bien
en place. S'il sort du manchon, ne l'utilisez pas.
Crochet
1
23
014068
L'outil est équipé d'un crochet pratique qui permet de le
suspendre temporairement. Il s'installe d'un côté
comme de l'autre de l'outil.
Pour installer le crochet, insérez-le dans les rainures situées
de chaque côté du carter de l'outil, puis serrez-le avec une vis.
Pour le retirer, desserrez la vis et enlevez-la.
1. Témoins
2. Bouton CHECK
1. Rainure
2. Crochet
3. Vis
1. Embout
2. Manchon

19
UTILISATION
014066
Le couple de serrage peut varier en fonction du type ou
de la dimension de la vis/du boulon, du matériau de la
pièce à fixer, etc. Le rapport entre le couple de serrage
et le temps de serrage est donné à la figure.
120
100
80
60
40
20
0 1,0 2,0 3,0
M14
M12
M10
M8
(M14)
(M12)
(M10)
(M8)
Boulon standard
N.m
Couple de serrage
Temps de serrage (S)
Couple de serrage adéquat
(ft.lbs)
(14)
(29)
(43)
(58)
(72)
(87)
(9/16")
(9/16")
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
009220
120
(87)
100
(72)
80
(58)
60
(43)
40
(29)
20
(14)
0 1,0 2,0 3,0
M12
M10
M8
(M12)
(M10)
(M8)
N.m
Couple de serrage
Temps de serrage
Couple de serrage adéquat
(ft.lbs) Boulon à haute résistance
(S)
(1/2")
(1/2")
(3/8")
(3/8")
(5/16")
(5/16")
009221
Tenez votre outil fermement et placez la panne de
l'embout dans la tête de la vis. Appliquez à l'outil une
pression vers l'avant suffisante pour que la panne ne
glisse pas hors de la vis et mettez le contact.
NOTE:
• Utilisez l'embout qui convient à la tête de la vis/du
boulon utilisé(e).
• Lors de la pose de vis M8 ou d'un format plus petit,
choisissez une force de martelage adéquate et
dosez soigneusement la pression exercée sur la
gâchette, pour éviter d'endommager la vis.
• Tenez votre outil bien droit sur la vis.
• Si la force de martelage est excessive, vous
vissez la vis plus longtemps qu'illustré sur les
figures. La vis ou la pointe de l'embout pourrait
être foirée, endommagé, soumise à une pression
excessive, etc. Avant de commencer votre tâche,
effectuez toujours une vérification pour déterminer
la durée de serrage appropriée pour votre vis.
Le couple de serrage dépend d'un certain nombre de
facteurs, comme suit. Une fois le serrage terminé,
vérifiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de
serrage diminue.
2. Embout ou embout à douille
L'utilisation d'un embout ou un embout à douille
de mauvaise dimension entraînera une réduction
du couple de serrage.
3. Boulon
• Même si le coefficient du couple et la
catégorie du boulon sont les mêmes, le
couple de serrage variera en fonction du
diamètre de boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en
fonction du coefficient de couple, de la
catégorie du boulon et de la longueur du
boulon.
4. Le couple de serrage est affecté par la façon dont
vous tenez l'outil ou la pièce, ou par la position de
vissage.
5. Le fonctionnement de l'outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est arrêté et que
la batterie a été retirée avant de tenter d'effectuer
une inspection ou un entretien; sauf en ce qui
concerne le dépannage lié à la lumière.
Nettoyage
Essuyez régulièrement l'extérieur (le corps) de l'outil
avec un chiffon imprégné d'eau savonneuse.

20
ATTENTION:
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
DÉPANNAGE
Problème Statut de la lumière/Statut du voyant DEL/Statut de l’outil Mesures à prendre
L’outil s'arrête
durant l'utilisation.
Le voyant DEL signalant que la batterie
est morte s’allume.
La lumière clignote une fois par seconde.
La lumière clignote cinq fois par seconde.
La gâchette a été maintenue appuyée
pendant plus de 130 secondes.
Autres symptômes
Si cela ne change rien, cessez d'utiliser l'outil et
faites-le réparer dans un centre de service
après-vente local Makita.
Patientez jusqu’à ce qu’il refroidisse
complètement. L’outil redémarrera lorsque sa
température sera redescendue.
Le niveau de puissance restant de la batterie
est faible. Chargez la batterie.
Si le voyant DEL reste allumé même après le
chargement de la batterie, la température de
l’outil est élevée.
L’outil a une température élevée. Patientez
jusqu’à ce qu’il refroidisse complètement. L’outil
redémarrera lorsque sa température sera redescendue.
Si le moteur demeure verrouillé, cessez d'utiliser
l'outil et faites-le réparer dans un centre de
service après-vente local Makita.
(Si l’outil s’est arrêté à cause du verrouillage du
moteur, retirez la batterie puis insérez-la à
nouveau ou relâchez la gâchette pendant plus
de 60 secondes pour redémarrer l’outil.)
Utilisez l'outil lorsque le moteur n’est pas verrouillé.
Relâchez la gâchette.
Cessez d'utiliser l'outil et faites-le réparer par un
centre de service après-vente local Makita.
011187
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez
les accessoires ou pièces qu'aux fins auxquelles
ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets de vis
• Crochet
• Mallette de transport en plastique
• Chargeur et batterie authentiques Makita
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
