3ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: TW060D
Fastening capacities Standard bolt M8 - M12
High tensile bolt M6 - M10
Square drive 6.35 mm
No load speed 0 - 2,600 min-1
Impacts per minute 0 - 3,200 min-1
Overall length 161 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.0 - 1.2 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Charger DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for fastening bolts and nuts.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-2:
Soundpressurelevel(LpA):90dB(A)
Soundpowerlevel(LWA):101dB(A)
Uncertainty(K):3dB(A)
NOTE:
Thedeclarednoiseemissionvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE: Thedeclarednoiseemissionvalue(s)may
alsobeusedinapreliminaryassessmentofexposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the tool is
used especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched off and when
it is running idle in addition to the trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
mined according to EN62841-2-2:
Work mode: impact tightening of fasteners of the maxi-
mumcapacityofthetool
Vibrationemission(ah):9.0m/s2
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.
WARNING: The vibration emission during
actual use of the power tool can differ from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).

4ENGLISH
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless)powertool.
Cordless impact wrench safety warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Wear ear protectors.
3. Check the impact socket carefully for wear,
cracks or damage before installation.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
7. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace strict
adherence to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in this
instruction manual may cause serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tape or mask off open contacts and pack up the
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.

5ENGLISH
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.

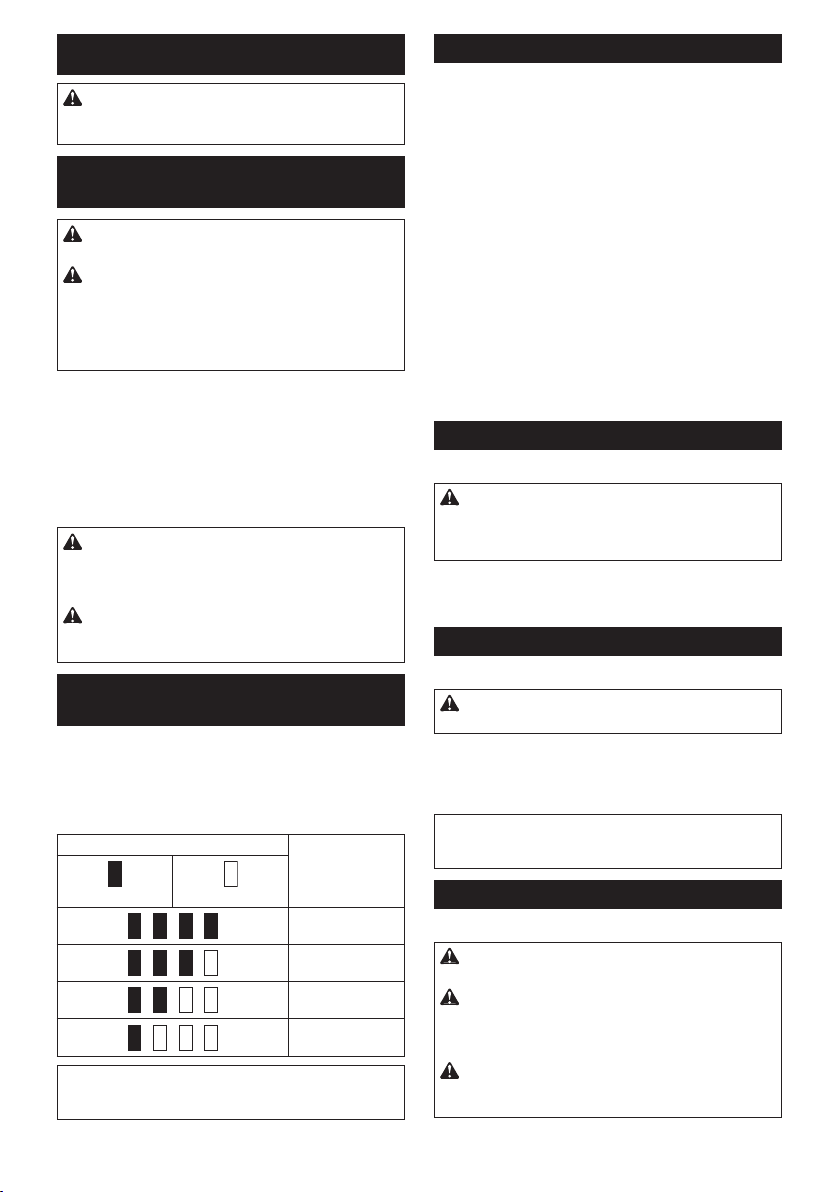

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator

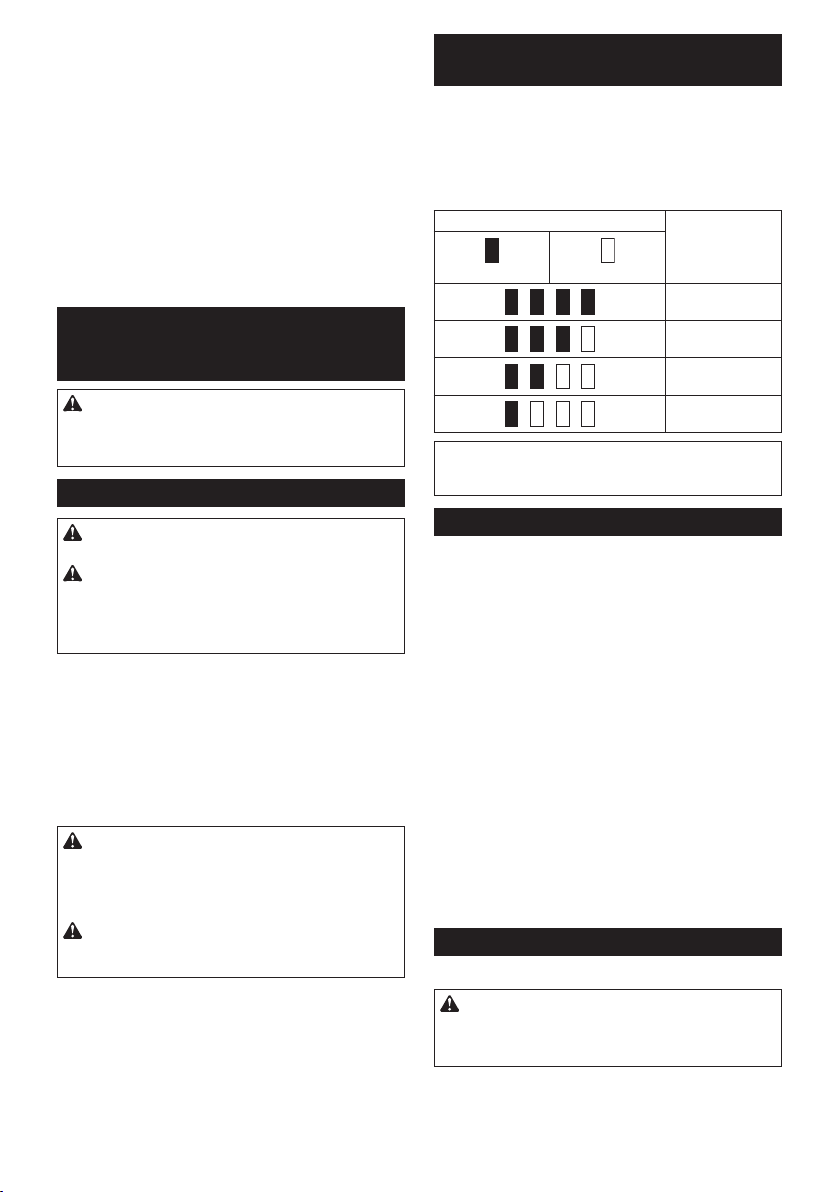

►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.
Thissystemautomaticallycutsoffpowertothemotorto
extendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
that caused the tool to become overloaded. Then turn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
willnotoperate.Ifyouturnthetoolon,themotordoes
not run or the motor runs again but stops soon. In this
situation,removeandrechargethebattery.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.

6ENGLISH
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Selecting correct impact socket
Alwaysusethecorrectsizeimpactsocketforboltsand
nuts. An incorrect size impact socket will result in inac-
curate and inconsistent fastening torque and/or damage
to the bolt or nut.
Installing or removing impact socket
Optional accessory
►Fig.6: 1. Impact socket 2. Square drive
To install the impact socket, push it onto the square
drive of the tool until it locks into place.
Toremovetheimpactsocket,simplypullitoff.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeofffromthetoolandresultinthepersonal
injury.
►Fig.7: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
red indicator on the upper side of the button, it is not
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
►Fig.8
Holdthetoolrmlyandplacetheimpactsocketover
the bolt or nut. Turn the tool on and fasten for the proper
fastening time.
Theproperfasteningtorquemaydifferdependingupon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torqueandfasteningtimeisshowninthegures.

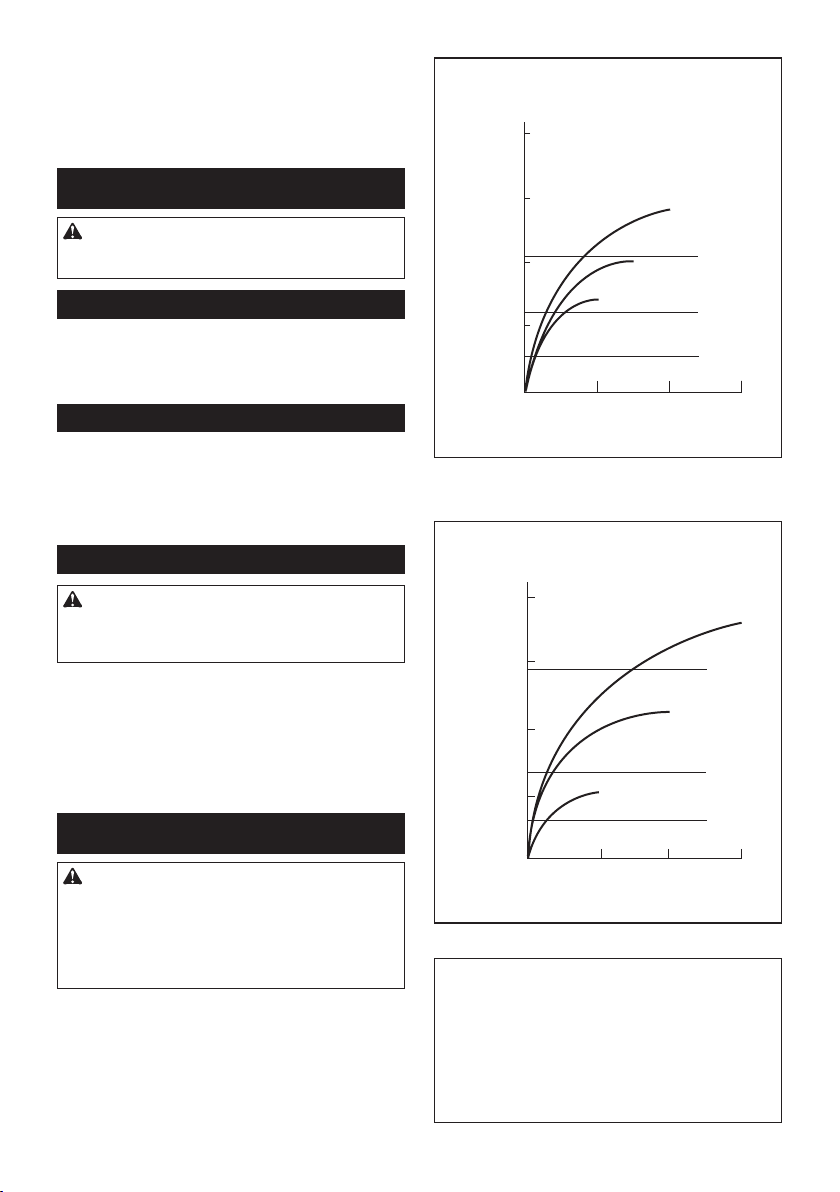

Proper fastening torque for standard bolt
1
N•m
(kgf•cm)
2
20
(204)
40
(408)
60
(612)
80
(816)
01
23
M12
M10
M8
M12
M10
M8
1.Fasteningtime(second)2. Fastening torque
Proper fastening torque for high tensile bolt
01
23
2
N•m
(kgf•cm)
1
20
(204)
40
(408)
60
(612)
80
(816)
M10
M8
M6
M10
M8
M6
1.Fasteningtime(second)2. Fastening torque
NOTE: Hold the tool pointed straight at the bolt or nut.
NOTE:Excessivefasteningtorquemaydamagethe
bolt/nutorimpactsocket.Beforestartingyourjob,
alwaysperformatestoperationtodeterminethe
properfasteningtimeforyourboltornut.
NOTE:Ifthetoolisoperatedcontinuouslyuntilthe
batterycartridgehasdischarged,allowthetooltorest
for15minutesbeforeproceedingwithafreshbattery
cartridge.

7ENGLISH
Thefasteningtorqueisaffectedbyawidevarietyof
factorsincludingthefollowing.Afterfastening,always
check the torque with a torque wrench.
1. Whenthebatterycartridgeisdischargedalmost
completely,voltagewilldropandthefastening
torque will be reduced.
2. Impact socket
• Failure to use the correct size impact socket
will cause a reduction in the fastening torque.
• Awornimpactsocket(wearonthehexend
orsquareend)willcauseareductioninthe
fastening torque.
3. Bolt
•
Eventhoughthetorquecoefcientandtheclass
of bolt are the same, the proper fastening torque
will differ according to the diameter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
accordingtothetorquecoefcient,theclass
of bolt and the bolt length.
4.
The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
5. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Hook
• Plasticcarryingcase
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

8FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : TW060D
Capacités de serrage Boulon standard M8 - M12
Boulon à haute résistance M6 - M10
Carré conducteur 6,35 mm
Vitesse à vide 0 - 2 600 min-1
Coups par minute 0 - 3 200 min-1
Longueur totale 161 mm
Tension nominale 10,8 V - 12 V CC max.
Poids net 1,0 - 1,2 kg
• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications
contenuesdanscemanuelsontsujettesàmodicationsanspréavis.
• Lesspécicationspeuventvariersuivantlespays.
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la
plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batterie et chargeur applicables
Batterie BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Chargeur DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.
Utilisations
L’outilestconçupourlaxationdesboulonsetdesécrous.
Bruit
NiveaudebruitpondéréAtypique,déterminéselonEN62841-2-2:
Niveaudepressionsonore(LpA):90dB(A)
Niveaudepuissancesonore(LWA ):101dB(A)
Incertitude(K):3dB(A)
NOTE :
La ou les valeurs d’émission de bruit déclarées ont
été mesurées conformément à la méthode de test standard
et peuvent être utilisées pour comparer les outils entre eux.
NOTE : La ou les valeurs d’émission de bruit décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : Portez un serre-tête antibruit.
AVERTISSEMENT : L’émission de bruit lors de
l’usage réel de l’outil électrique peut être différente de la
ou des valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Vibrations
Valeurtotaledevibrations(sommedevecteurtriaxial)
déterminée selon EN62841-2-2 :
Mode de travail : serrage avec impact de vis ou boulon
ne dépassant pas la capacité maximale de l’outil
Émissiondevibrations(ah):9,0m/s2
Incertitude(K):1,5m/s2
NOTE : La ou les valeurs de vibration totales décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs de vibration totales décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : L’émission de vibrations
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).

9FRANÇAIS
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
A à ce mode d’emploi.
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
et spécications qui accompagnent cet outil
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion, un incendie et/ou de graves blessures.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
(aveccordond’alimentation)ouàl’outilélectriquefonc-
tionnantsurbatterie(sanscordond’alimentation).
Consignes de sécurité pour
boulonneuse sans l
1. Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au cours de
laquelle la vis ou le boulon peut entrer en contact avec
des ls cachés. Le contact de la vis ou du boulon avec un
lsoustensionpeuttransmettreducourantdanslespièces
métalliques exposées de l’outil et électrocuter l’opérateur.
2. Portez un casque anti-bruit.
3. Vériez que la douille à choc n’est pas usée,
ssurée ou endommagée avant l’installation.
4. Tenez votre outil fermement.
5. Gardez les mains éloignées des pièces en
rotation.
6. Ayez toujours une assise ferme sous vos
pieds.
Veillez à ce que personne ne se trouve en dessous
de vous quand vous utilisez l’outil en hauteur.
7. Le couple de serrage correct peut varier
en fonction du type ou de la dimension du
boulon. Vériez le couple à l’aide d’une clé
dynamométrique.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un sen-
timent d’aisance et de familiarité avec le produit, en
négligeant le respect rigoureux des consignes de
sécurité qui accompagnent le produit en question.
La MAUVAISE UTILISATION de l’outil ou l’igno-
rance des consignes de sécurité indiquées dans ce
mode d’emploi peut entraîner de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3.
Cessez immédiatement l’utilisation si le temps de
fonctionnement devient excessivement court. Il y a
risque de surchauffe, de brûlures, voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2)
Évitez de ranger la batterie dans un conteneur
avec d’autres objets métalliques, par exemple
des clous, des pièces de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.
7.
Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement épui-
sée. La batterie peut exploser au contact du feu.
8. Évitez de laisser tomber ou de cogner la batterie.
9. N’utilisez pas la batterie si elle est endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
gencesspéciquesenmatièred’étiquetageet
d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est néces-
saire de consulter un expert en matériau dangereux.
Veuillez également respecter les réglementations
nationales susceptibles d’être plus détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Suivez les réglementations locales en matière
de mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita. L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
uneexplosionouunefuitedel’électrolyte.
CONSERVEZ CES INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
autrequeMakitaoudebatteriesmodiéespeutpro-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.

10 FRANÇAIS
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
retirée avant de l’ajuster ou de vérier son
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie. Si vous ne tenez pas fermement l’outil
et la batterie, ils peuvent vous glisser des mains, et
s’abîmer ou vous blesser.
►Fig.1: 1.Voyantrouge2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
tout en faisant glisser le bouton à l’avant de la batterie.
Pour mettre en place la batterie, alignez la languette sur
la batterie avec la rainure sur le compartiment et insé-
rez-la.Insérez-laàfondjusqu’àcequ’unlégerdéclic
sefasseentendre.Silevoyantrougesurledessusdu
boutonestvisible,celasigniequ’ellen’estpasbien
verrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible. Sinon, elle pourrait tomber acciden-
tellement de l’outil, au risque de vous blesser ou de
blesser quelqu’un se trouvant près de vous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
Indication de la charge restante de
la batterie
Uniquement pour les batteries avec voyant
lumineux
►Fig.2: 1. Témoins 2.Boutondevérication
Appuyezsurleboutondevéricationsurlabatterie
pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
NOTE : Selon les conditions d’utilisation et la tem-
pérature ambiante, l’indication peut être légèrement
différente de la capacité réelle.
Système de protection de la batterie
L’outilestéquipéd’unsystèmedeprotectiondela
batterie.Cesystèmecoupeautomatiquementlecou-
rant de l’outil pour prolonger la durée de service de la
batterie.
L’outil s’arrêtera automatiquement en cours d’utilisation
si l’outil et/ou la batterie se trouve dans l’une ou l’autre
des situations suivantes :
Surcharge :
L’outil est utilisé de manière telle qu’il consomme un
courant anormalement élevé.
Danscecas,éteignezl’outiletarrêtezlatâcheayant
provoqué la surcharge de l’outil. Puis rallumez l’outil
pour reprendre la tâche.
Si l’outil ne démarre pas, c’est que la batterie a sur-
chauffé. Dans ce cas, laissez la batterie refroidir avant
de rallumer l’outil.
Faible tension de la batterie :
La charge restante de la batterie est trop faible et l’outil
ne fonctionne pas. Si vous allumez l’outil, le moteur
ne démarre pas ou bien le moteur redémarre, mais
s’arrête rapidement. Dans ce cas, retirez la batterie et
rechargez-la.
Fonctionnement de la gâchette
►Fig.3: 1. Gâchette
ATTENTION : Avant d’insérer la batterie dans
l’outil, vériez toujours que la gâchette fonc-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
Ilsuftd’enclencherlagâchettepourdémarrerl’outil.
La vitesse de l’outil augmente à mesure que l’on accroît
la pression exercée sur la gâchette. Pour l’arrêter,
relâchez la gâchette.

11 FRANÇAIS
Allumage de la lampe avant
►Fig.4: 1. Lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Enclenchez la gâchette pour allumer la lampe. La
lampe reste allumée tant que la gâchette est enclen-
chée. La lampe s’éteint environ 10 secondes après
avoir relâché la gâchette.
NOTE : Retirez la saleté sur la lentille de la lampe
avecunchiffonsec.Prenezsoindenepaséraer
la lentille de la lampe sous peine de diminuer son
éclairage.
Fonctionnement de l’inverseur
►Fig.5: 1. Levier de l’inverseur
ATTENTION : Vériez toujours le sens de
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changez le sens de rotation avant l’arrêt de l’outil,
vous risquez de l’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
L’outil possède un inverseur qui permet de changer
le sens de rotation. Enfoncez le levier de l’inverseur
du côté A pour une rotation dans le sens des aiguilles
d’une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d’une montre.
La gâchette ne peut pas être enclenchée lorsque le
levier de l’inverseur se trouve en position neutre.
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Sélection de la bonne douille à choc
Utiliseztoujoursunedouilleàchocdetaillecorrecte
pour les boulons et les écrous. Une douille à choc de
taille incorrecte entraînera un couple de serrage impré-
cis et inégal et/ou endommagera le boulon ou l’écrou.
Pose ou dépose de la douille à choc
Accessoire en option
►Fig.6: 1. Douille à choc 2. Carré conducteur
Pour installer la douille à choc, poussez-la dans le carré
conducteurdel’outiljusqu’àcequ’elleseverrouilleen
place.
Pour retirer la douille à choc, tirez simplement dessus.
Installation du crochet
ATTENTION : Lorsque vous installez le cro-
chet, xez-le toujours en place fermement avec la
vis. Sinon, le crochet pourrait se détacher de l’outil et
vous blesser.
►Fig.7: 1. Rainure 2. Crochet 3. Vis
L’outil est équipé d’un crochet pratique qui permet
de l’accrocher temporairement. Ce crochet s’installe
d’un côté comme de l’autre de l’outil. Pour installer le
crochet, insérez-le dans une des rainures situées de
chaque côté du carter de l’outil, puis serrez-le avec
deux vis. Pour l’enlever, desserrez les vis et retirez-le.
UTILISATION
ATTENTION : Insérez toujours la batterie à
fond jusqu’à ce qu’elle se verrouille en place. Si le
voyantrougesurledessusduboutonestvisible,cela
signiequ’ellen’estpasbienverrouillée.Insérez-la
complètementjusqu’àcequelevoyantrougenesoit
plus visible. Sinon, elle pourrait tomber accidentelle-
ment de l’outil, au risque de vous blesser ou de bles-
ser quelqu’un se trouvant près de vous.
►Fig.8
Tenez l’outil fermement et placez la douille à choc sur
le boulon ou l’écrou. Mettez l’outil en marche et serrez
pendant la durée de serrage appropriée.
Le couple de serrage correct peut varier en fonction du
typeoudeladimensionduboulon,dumatériaudela
pièceàxer,etc.Lerapportentrelecoupledeserrage
etladuréedeserrageestindiquédanslesgures.

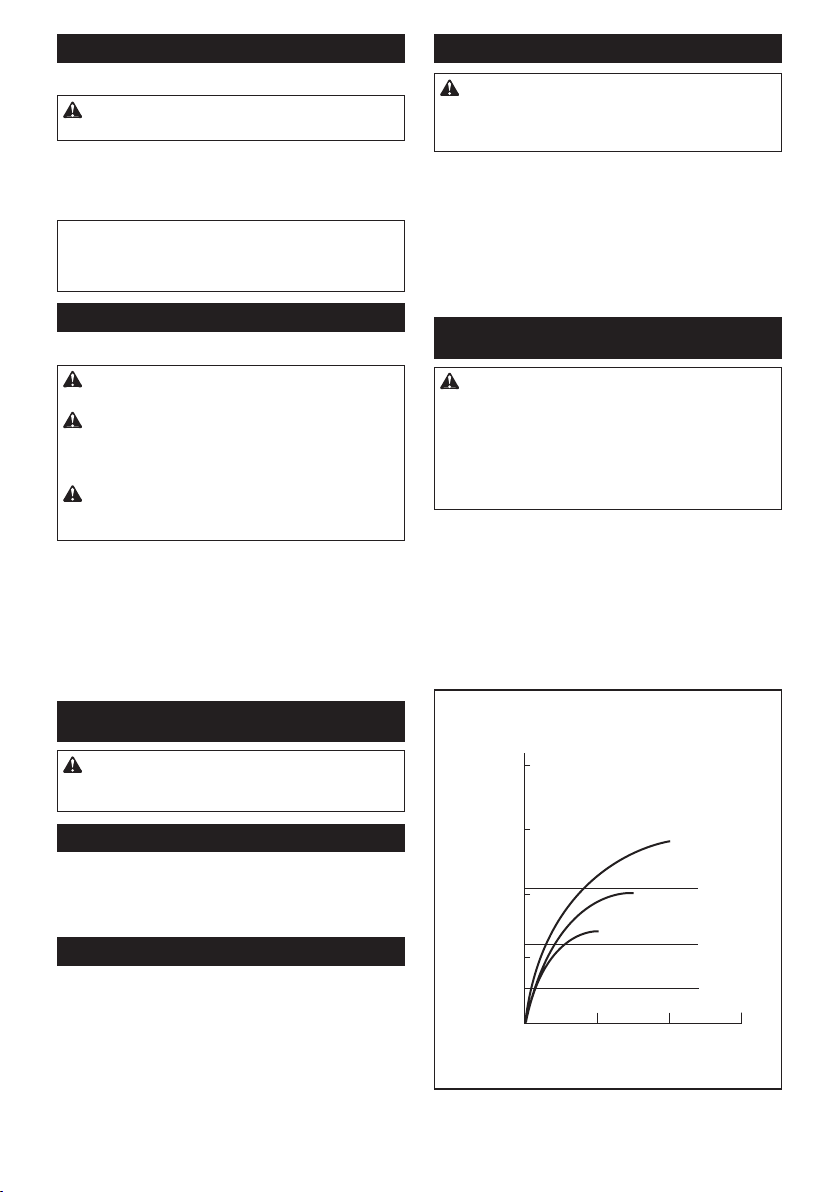

Couple de serrage correct pour boulon standard
1
N•m
(kgf•cm)
2
20
(204)
40
(408)
60
(612)
80
(816)
01
23
M12
M10
M8
M12
M10
M8
1.Duréedeserrage(ensecondes)2. Couple de serrage

12 FRANÇAIS

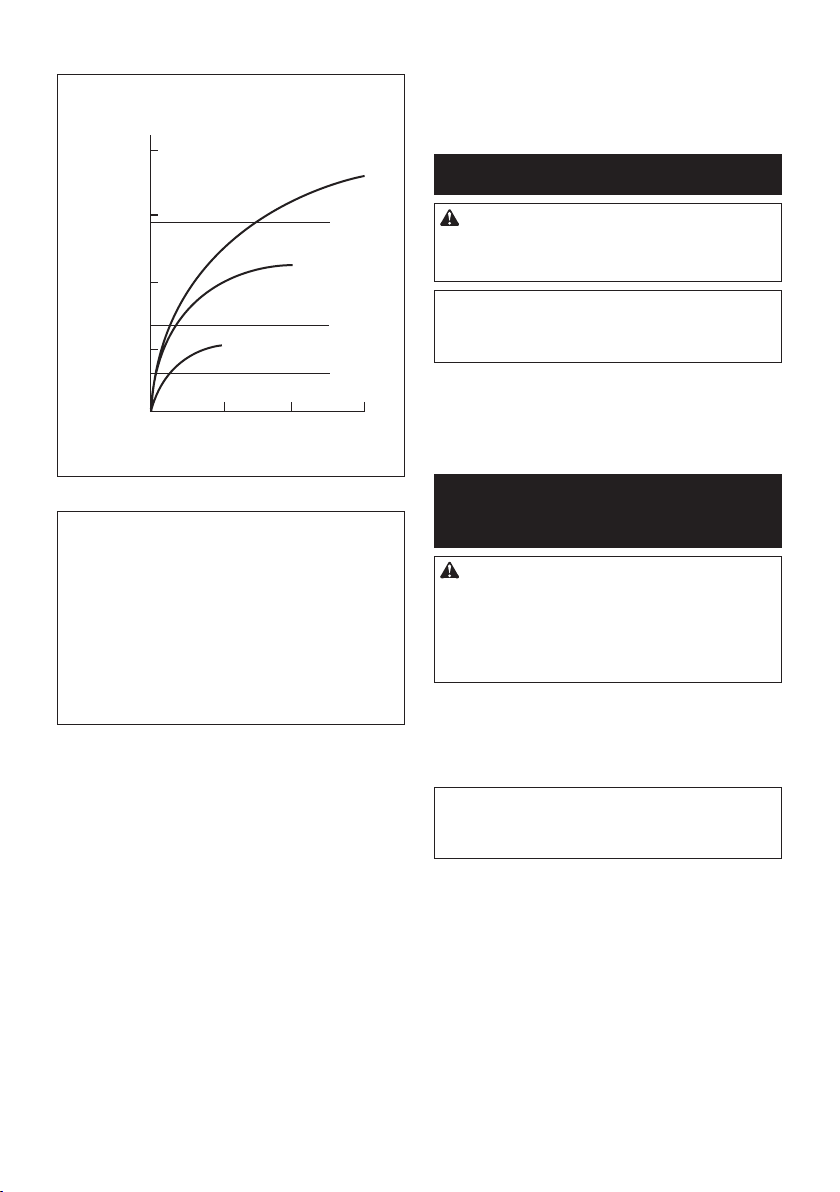

Couple de serrage correct pour boulon à haute
résistance
01
23
2
N•m
(kgf•cm)
1
20
(204)
40
(408)
60
(612)
80
(816)
M10
M8
M6
M10
M8
M6
1.Duréedeserrage(ensecondes)2. Couple de serrage
NOTE : Tenez l’outil de sorte qu’il pointe bien droit
vers le boulon ou l’écrou.
NOTE : Un couple de serrage excessif peut abîmer
le boulon, l’écrou ou la douille à choc. Avant de
commencerletravail,effectueztoujoursuntestpour
connaître la durée de serrage adéquate pour le bou-
lon ou l’écrou.
NOTE :Sil’outilfonctionnedefaçoncontinuejusqu’à
ce que la batterie soit complètement déchargée,
laissez-le reposer pendant 15 minutes avant de
poursuivre le travail avec une batterie fraîchement
rechargée.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
eztoujourslecoupleavecuneclédynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de ser-
rage diminue.
2. Douille à choc
• L’utilisation d’une douille à choc de taille
incorrecte entraînera une réduction du
couple de serrage.
•
Unedouilleàchocusée(usuresurl’extrémité
hexagonaleousurl’extrémitécarrée)entraî-
nera une réduction du couple de serrage.
3. Boulon
• Mêmesilecoefcientducoupleetlacaté-
gorie du boulon sont les mêmes, le couple
de serrage correct variera en fonction du
diamètre de boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage correct variera
enfonctionducoefcientdecouple,dela
catégorie du boulon et de la longueur du
boulon.
4. Le couple de serrage est affecté par la façon dont
vous tenez l’outil ou la pièce, ou par la position de
vissage.
5. Le fonctionnement de l’outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation, tout travail d’entretien ou de réglage
doivent être effectués par un centre d’entretien Makita
agréé, avec des pièces de rechange Makita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi. L’utilisation de tout autre accessoire ou
pièce complémentaire peut comporter un risque de
blessure. N’utilisez les accessoires ou pièces complé-
mentairesqu’auxnsauxquellesilsontétéconçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre centre d’entretien local Makita.
• Crochet
• Étui de transport en plastique
• Batterie et chargeur Makita d’origine
NOTE : Il se peut que certains éléments de la liste
soient compris dans l’emballage de l’outil en tant
qu’accessoiresstandard.Ilspeuventvarierd’unpays
à l’autre.

13 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: TW060D
Anzugskapazitäten Standardschraube M8 - M12
HV-Schraube M6 - M10
Antriebsvierkant 6,35 mm
Leerlaufdrehzahl 0 - 2.600 min-1
Schlagzahl pro Minute 0 - 3.200 min-1
Gesamtlänge 161 mm
Nennspannung 10,8 V Gleichstrom - 12 V max.
Nettogewicht 1,0 - 1,2 kg
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen
Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
• DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlich
sein.DieleichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelle
angegeben.
Zutreffende Akkus und Ladegeräte
Akku BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Ladegerät DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich.
WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-
welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.
Vorgesehene Verwendung
Das Werkzeug ist für das Anziehen von Schrauben und
Muttern vorgesehen.
Geräusch
TypischerA-bewerteterGeräuschpegelermitteltgemäß
EN62841-2-2:
Schalldruckpegel(LpA):90dB(A)
Schallleistungspegel(LWA):101dB(A)
Messunsicherheit(K):3dB(A)
HINWEIS:Der(Die)angegebene(n)
Schallemissionswert(e)wurde(n)imEinklangmitder
Standardprüfmethodegemessenundkann(können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS:Der(Die)angegebene(n)
Schallemissionswert(e)kann(können)auchfüreine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG: Die Schallemission während der
tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des
Werkzeugs, und speziell je nach der Art des bear-
beiteten Werkstücks, von dem (den) angegebenen
Wert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
Schwingungen
Schwingungsgesamtwert(Drei-Achsen-Vektorsumme)
ermitteltgemäßEN62841-2-2:
Arbeitsmodus: Schlagschrauben von Befestigungsteilen
dermaximalenKapazitätdesWerkzeugs
Schwingungsemission(ah):9,0m/s2
Messunsicherheit(K):1,5m/s2

14 DEUTSCH
HINWEIS:Der(Die)angegebene(n)
Vibrationsgesamtwert(e)wurde(n)imEinklangmitder
Standardprüfmethodegemessenundkann(können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS:Der(Die)angegebene(n)
Vibrationsgesamtwert(e)kann(können)auchfüreine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Die Vibrationsemission
während der tatsächlichen Benutzung
des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell
je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Emissionswert(en)
abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
DieEG-KonformitätserklärungistalsAnhangAindieser
Bedienungsanleitung enthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit die-
sem Elektrowerkzeug gelieferten
Sicherheitswarnungen, Anweisungen,
Abbildungen und technischen Daten durch. Eine
Missachtung der unten aufgeführten Anweisungen
kann zu einem elektrischen Schlag, Brand und/oder
schweren Verletzungen führen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku
(ohneKabel)betriebenesElektrowerkzeug.
Sicherheitswarnungen für
Akku-Schlagschrauber
1. Halten Sie das Elektrowerkzeug nur an den
isolierten Griffächen, wenn Sie Arbeiten aus-
führen, bei denen die Gefahr besteht, dass das
Befestigungselement verborgene Kabel kontaktiert.
BeiKontaktmiteinemStromführendenKabelkönnen
die freiliegenden Metallteile des Elektrowerkzeugs
ebenfalls Strom führend werden, so dass der Benutzer
einen elektrischen Schlag erleiden kann.
2. Tragen Sie Gehörschützer.
3. Überprüfen Sie den
Schlagsteckschlüsseleinsatz vor der
Montage sorgfältig auf Verschleiß, Risse oder
Beschädigung.
4. Halten Sie das Werkzeug mit festem Griff.
5.
Halten Sie Ihre Hände von rotierenden Teilen fern.
6. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
Werkzeugs an hochgelegenen Arbeitsplätzen,
dass sich keine Personen darunter aufhalten.
7. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von der
strikten Einhaltung der Sicherheitsregeln für das
vorliegende Produkt abhalten.
MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung kön-
nen schwere Verletzungen verursachen.
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2)
Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z. B. Nägel, Münzen usw.

15 DEUTSCH
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromuss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge
haben kann.
6. Lagern Sie das Werkzeug und den Akku nicht
an Orten, an denen die Temperatur 50 °C errei-
chen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unter-
liegen den Anforderungen der Gefahrengut-
Gesetzgebung.
Für kommerzielle Transporte, z. B. durch
Dritte oder Spediteure, müssen besondere
Anforderungen zu Verpackung und Etikettierung
beachtet werden.
Zur Vorbereitung des zu transportierenden
Artikels ist eine Beratung durch einen Experten für
Gefahrengut erforderlich. Bitte beachten Sie mög-
licherweise ausführlichere nationale Vorschriften.
ÜberklebenoderverdeckenSieoffeneKontakte,
und verpacken Sie den Akku so, dass er sich in
der Verpackung nicht umher bewegen kann.
11. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten. Das Einsetzen
der Akkus in nicht konforme Produkte kann zu
einemBrand,übermäßigerHitzebildung,einer
ExplosionoderAuslaufenvonElektrolytführen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-Akkus oder von Akkus, die abgeändert
worden sind, kann zum Bersten des Akkus und
daraus resultierenden Bränden, Personenschäden
undBeschädigungführen.Außerdemwirddadurch
die Makita-Garantie für das Makita-Werkzeug und
-Ladegerät ungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass das
Werkzeug ausgeschaltet und der Akku abgenommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT: Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT: Halten Sie das Werkzeug und den
Akku beim Anbringen oder Abnehmen des Akkus
sicher fest. Wenn Sie das Werkzeug und den Akku
nicht sicher festhalten, können sie Ihnen aus der Hand
rutschen, was zu einer Beschädigung des Werkzeugs
unddesAkkusundzuKörperverletzungenführenkann.
►Abb.1: 1. Rote Anzeige 2.Knopf3. Akku
Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, wäh-
rendSiedenKnopfanderVorderseitedesAkkusverschieben.
Richten Sie zum Anbringen des Akkus dessen Führungsfeder
auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein.
Schieben Sie ihn vollständig ein, bis er mit einem hörbaren
Klickeneinrastet.FallsdieroteAnzeigeanderOberseitedes
Knopfessichtbarist,istderAkkunichtvollständigverriegelt.
VORSICHT: Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist. Anderenfalls kann er aus dem Werkzeug her-
ausfallen und Sie oder umstehende Personen verletzen.
VORSICHT: Unterlassen Sie Gewaltanwendung
beim Anbringen des Akkus. Falls der Akku nicht rei-
bungslos hineingleitet, ist er nicht richtig ausgerichtet.
Anzeigen der Akku-Restkapazität
Nur für Akkus mit Anzeige
►Abb.2: 1. Anzeigelampen 2. Prüftaste
Drücken Sie die Prüftaste am Akku, um die Akku-
Restkapazität anzuzeigen. Die Anzeigelampen leuchten
wenige Sekunden lang auf.
Anzeigelampen Restkapazität
Erleuchtet Aus
75% bis 100%
50% bis 75%
25% bis 50%
0% bis 25%
HINWEIS: Abhängig von den
Benutzungsbedingungen und der
Umgebungstemperatur kann die Anzeige geringfügig
vondertatsächlichenKapazitätabweichen.

16 DEUTSCH
Akku-Schutzsystem
DasWerkzeugistmiteinemAkku-Schutzsystemaus-
gestattet.DiesesSystemschaltetdieStromversorgung
des Motors automatisch ab, um die Akku-Lebensdauer
zu verlängern.
Das Werkzeug schaltet sich während des Betriebs
automatisch ab, wenn Werkzeug und/oder Akku einer
der folgenden Bedingungen unterliegen:
Überlastung:
Das Werkzeug wird auf eine Weise benutzt, die eine
ungewöhnlich hohe Stromaufnahme bewirkt.
Schalten Sie in dieser Situation das Werkzeug aus,
und brechen Sie die Arbeit ab, die eine Überlastung
des Werkzeugs verursacht hat. Schalten Sie dann das
Werkzeug wieder ein, um neu zu starten.
Falls das Werkzeug nicht startet, ist der Akku überhitzt.
Lassen Sie den Akku in dieser Situation abkühlen,
bevor Sie das Werkzeug wieder einschalten.
Niedrige Akkuspannung:
Die Akku-Restkapazität ist zu niedrig, und das
Werkzeug funktioniert nicht. Wenn Sie das Werkzeug
einschalten, läuft der Motor nicht, oder er läuft wieder,
bleibt aber bald stehen. Nehmen Sie in dieser Situation
den Akku ab, und laden Sie ihn auf.
Schalterfunktion
►Abb.3: 1. Ein-Aus-Schalter
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
der Ein-Aus-Schalter ordnungsgemäß funktio-
niert und beim Loslassen in die AUS-Stellung
zurückkehrt.
Drücken Sie zum Einschalten des Werkzeugs einfach
den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch
verstärkte Druckausübung auf den Ein-Aus-Schalter.
Lassen Sie den Ein-Aus-Schalter zum Anhalten los.
Einschalten der Frontlampe
►Abb.4: 1. Lampe
VORSICHT: Blicken Sie nicht direkt in die
Lampe oder die Lichtquelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe
einzuschalten. Die Lampe bleibt erleuchtet, solange der
Ein-Aus-Schalter gedrückt gehalten wird. Die Lampe
erlischt ungefähr 10 Sekunden nach dem Loslassen
des Ein-Aus-Schalters.
HINWEIS: Wischen Sie Schmutz auf der
Lampenlinse mit einem trockenen Tuch ab. Achten
Sie sorgfältig darauf, dass Sie die Lampenlinse nicht
verkratzen, weil sich sonst die Lichtstärke verringert.
Funktion des
Drehrichtungsumschalters
►Abb.5: 1. Drehrichtungsumschalthebel
VORSICHT: Prüfen Sie stets die
Drehrichtung, bevor Sie mit der Arbeit beginnen.
VORSICHT: Betätigen Sie den
Drehrichtungsumschalter erst, nachdem das
Werkzeug völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch lau-
fendem Werkzeug kann das Werkzeug beschädigt
werden.
VORSICHT: Stellen Sie den
Drehrichtungsumschalthebel stets auf die
Neutralstellung, wenn Sie das Werkzeug nicht
benutzen.
Dieses Werkzeug besitzt einen
Drehrichtungsumschalter. Drücken Sie auf die Seite A
des Drehrichtungsumschalthebels für Rechtsdrehung,
und auf die Seite B für Linksdrehung.
In der Neutralstellung des Drehrichtungsumschalthebels
ist der Ein-Aus-Schalter verriegelt.
MONTAGE
VORSICHT: Vergewissern Sie sich vor der
Ausführung von Arbeiten am Werkzeug stets,
dass das Werkzeug ausgeschaltet und der Akku
abgenommen ist.
Wahl des korrekten
Schlagsteckschlüsseleinsatzes
Verwenden Sie stets einen passen-
den Schlagsteckschlüsseleinsatz für die
jeweiligenSchraubenundMuttern.Ein
SchlagsteckschlüsseleinsatzderfalschenGröße
bewirkteinfalschesundungleichmäßiges
Anzugsmoment und/oder Beschädigung der Schraube
oder Mutter.
Anbringen und Abnehmen des
Schlagsteckschlüsseleinsatzes
Sonderzubehör
►Abb.6: 1. Schlagsteckschlüsseleinsatz
2. Antriebsvierkant
Um den Schlagsteckschlüsseleinsatz zu montie-
ren, schieben Sie ihn auf den Antriebsvierkant des
Werkzeugs, bis er einrastet.
Zum Abnehmen ziehen Sie den
Schlagsteckschlüsseleinsatz einfach ab.

17 DEUTSCH
Montieren des Aufhängers
VORSICHT: Wenn Sie den Aufhänger anbrin-
gen, sichern Sie ihn immer einwandfrei mit der
Schraube. Anderenfalls kann sich der Aufhänger vom
Werkzeug lösen und Personenschaden verursachen.
►Abb.7: 1. Führungsnut 2. Aufhänger 3. Schraube
Der Aufhänger ist praktisch, um das Werkzeug vorübergehend
aufzuhängen. Dieser Aufhänger kann auf beiden Seiten des
Werkzeugs angebracht werden. Um den Aufhänger anzubringen,
führen Sie ihn in die Führungsnut entweder auf der linken oder
rechten Seite des Werkzeuggehäuses ein, und sichern Sie ihn
dann mit zwei Schrauben. Um den Aufhänger zu entfernen, lösen
Sie die Schrauben, und nehmen Sie dann den Aufhänger heraus.
BETRIEB
VORSICHT: Führen Sie den Akku immer voll-
ständig ein, bis er einrastet. Falls die rote Anzeige
anderOberseitedesKnopfessichtbarist,istderAkku
nicht vollständig verriegelt. Schieben Sie ihn bis zum
Anschlag ein, bis die rote Anzeige nicht mehr sichtbar
ist. Anderenfalls kann er aus dem Werkzeug herausfal-
len und Sie oder umstehende Personen verletzen.
►Abb.8
Halten Sie das Werkzeug mit festem Griff, und setzen Sie
den Schlagsteckschlüsseleinsatz auf die Schraube oder
Mutter. Schalten Sie das Werkzeug ein, und ziehen Sie die
Schraube oder Mutter mit der korrekten Anzugszeit an.
DaskorrekteAnzugsmomenthängtu.a.vonderArtoderGröße
der Schrauben oder dem Material des zu verschraubenden
Werkstücks ab. Der Zusammenhang zwischen Anzugsmoment
und Anzugszeit ist aus den Diagrammen ersichtlich.
Korrektes Anzugsmoment für Standardschraube
1
N•m
(kgf•cm)
2
20
(204)
40
(408)
60
(612)
80
(816)
01
23
M12
M10
M8
M12
M10
M8
1.Anzugszeit(Sekunden)2. Anzugsmoment
Korrektes Anzugsmoment für HV-Schraube
01
23
2
N•m
(kgf•cm)
1
20
(204)
40
(408)
60
(612)
80
(816)
M10
M8
M6
M10
M8
M6
1.Anzugszeit(Sekunden)2. Anzugsmoment
HINWEIS: Halten Sie das Werkzeug gerade auf die
Schraube oder Mutter gerichtet.
HINWEIS: Ein zu hohes Anzugsmoment kann zu
einer Beschädigung der Schraube/Mutter oder des
Schlagsteckschlüsseleinsatzes führen. Führen Sie
vor Arbeitsbeginn stets eine Probeverschraubung
durch,umdiegeeigneteAnzugszeitfürdiejeweilige
Schraube oder Mutter zu ermitteln.
HINWEIS:
Wenn das Werkzeug im Dauerbetrieb bis zur
vollkommenen Entladung des Akkus benutzt wurde, las-
sen Sie das Werkzeug vor dem Fortsetzen des Betriebs
mit einem frischen Akku 15 Minuten lang ruhen.
Das Anzugsmoment unterliegt einer Reihe von
Einüssen,einschließlichderfolgenden.Überprüfen
Sie das Anzugsmoment nach dem Anziehen stets mit
einem Drehmomentschlüssel.
1.
Wenn der Akku nahezu erschöpft ist, fällt die
Spannung ab, und das Anzugsmoment verringert sich.
2. Schlagsteckschlüsseleinsatz
•
Die Verwendung eines
SchlagsteckschlüsseleinsatzesderfalschenGröße
bewirkt eine Verringerung des Anzugsmoments.
• Ein abgenutzter Schlagsteckschlüsseleinsatz
(VerschleißamSechskantoder
Vierkant)bewirkteineVerringerungdes
Anzugsmoments.
3. Schraube
• SelbstwennderDrehmoment-Koefzient
undderTypderSchraubegleichsind,ändert
sichdaskorrekteAnzugsmomentjenach
dem Durchmesser der Schraube.
• Selbst wenn Schrauben den gleichen
Durchmesser haben, ist das korrekte
AnzugsmomentjenachDrehmoment-
Koefzient,TypundLängederSchraube
unterschiedlich.

18 DEUTSCH
4. Die Art und Weise, wie das Werkzeug
gehalten wird, oder das Material der
Verschraubungspositionbeeinusstdas
Anzugsmoment.
5. Der Betrieb des Werkzeugs mit niedriger Drehzahl
hat eine Reduzierung des Anzugsmoments zur
Folge.
WARTUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Inspektions- oder
Wartungsarbeiten stets, dass das Werkzeug aus-
geschaltet und der Akku abgenommen ist.
ANMERKUNG: Verwenden Sie auf keinen Fall
Benzin, Waschbenzin, Verdünner, Alkohol oder
dergleichen. Solche Mittel können Verfärbung,
Verformung oder Rissbildung verursachen.
UmdieSICHERHEITundZUVERLÄSSIGKEITdieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
VertragswerkstättenoderMakita-Kundendienstzentren
unterausschließlicherVerwendungvonMakita-
Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
VORSICHT: Die folgenden Zubehörteile oder
Vorrichtungen werden für den Einsatz mit dem in
dieser Anleitung beschriebenen Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehörteile
oder Vorrichtungen kann eine Verletzungsgefahr
darstellen. Verwenden Sie Zubehörteile oder
Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser
Zubehörteile benötigen, wenden Sie sich bitte an Ihre
Makita-Kundendienststelle.
• Aufhänger
• Plastikkoffer
• Original-Makita-Akku und -Ladegerät
HINWEIS: Manche Teile in der Liste können als
Standardzubehör im Werkzeugsatz enthalten sein.
Sie können von Land zu Land unterschiedlich sein.

19 ITALIANO
ITALIANO (Istruzioni originali)
DATI TECNICI
Modello: TW060D
Capacità di serraggio Bullone standard M8 - M12
Bullone ad alta resistenza alla
trazione
M6 - M10
Trasmissione quadrata 6,35 mm
Velocità a vuoto 0 - 2.600 min-1
Impulsi al minuto 0 - 3.200 min-1
Lunghezza complessiva 161 mm
Tensione nominale 10,8 V - 12 V CC max
Peso netto 1,0 - 1,2 kg
• Acausadelnostroprogrammacontinuativodiricercaesviluppo,idatitecnicisonosoggettiamodichesenza
preavviso.
• I dati tecnici possono variare da nazione a nazione.
• Il peso può variare a seconda dell’accessorio o degli accessori, inclusa la cartuccia della batteria. La combina-
zione più leggera e quella più pesante, secondo la procedura EPTA 01/2014, sono indicate nella tabella.
Cartuccia della batteria e caricabatterie applicabili
Cartuccia della batteria BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Caricabatterie DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a
secondadellapropriaareageogracadiresidenza.
AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L’utilizzo di
altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.
Utilizzo previsto
Questo utensile è progettato per il serraggio di bulloni
e dadi.
Rumore
Livello tipico di rumore pesato A determinato in base
allo standard EN62841-2-2:
Livellodipressionesonora(LpA):90dB(A)
Livellodipotenzasonora(LWA):101dB(A)
Incertezza(K):3dB(A)
NOTA: Il valore o i valori dichiarati delle emissioni di
rumori sono stati misurati in conformità a un metodo
standarddiverica,epossonoessereutilizzatiper
confrontare un utensile con un altro.
NOTA: Il valore o i valori dichiarati delle emissioni di
rumori possono venire utilizzati anche per una valuta-
zione preliminare dell’esposizione.
AVVERTIMENTO: Indossare protezioni per
le orecchie.
AVVERTIMENTO: L’emissione di rumori
durante l’utilizzo effettivo dell’utensile elettrico
può variare rispetto al valore o ai valori dichiarati,
a seconda dei modi in cui viene utilizzato l’uten-
sile e specialmente a seconda di che tipo di pezzo
venga lavorato.
AVVERTIMENTO: Accertarsi di identicare
misure di sicurezza per la protezione dell’opera-
tore che siano basate su una stima dell’esposi-
zione nelle condizioni effettive di utilizzo (tenendo
conto di tutte le parti del ciclo operativo, ad esem-
pio del numero di spegnimenti dell’utensile e di
quando giri a vuoto, oltre al tempo di attivazione).
Vibrazioni
Valoretotaledellevibrazioni(sommavettorialetrias-
siale)determinatoinbaseallostandardEN62841-2-2:
Modalità di lavoro: serraggio a impulsi di elementi di
ssaggiodellacapacitàmassimadell’utensile
Emissionedivibrazioni(ah):9,0m/s2
Incertezza(K):1,5m/s2

20 ITALIANO
NOTA: Il valore o i valori complessivi delle vibra-
zioni dichiarati sono stati misurati in conformità a un
metodostandarddiverica,epossonoessereutiliz-
zati per confrontare un utensile con un altro.
NOTA: Il valore o i valori complessivi delle vibrazioni
dichiarati possono venire utilizzati anche per una
valutazione preliminare dell’esposizione.
AVVERTIMENTO: L’emissione delle vibra-
zioni durante l’utilizzo effettivo dell’utensile
elettrico può variare rispetto al valore o ai valori
dichiarati, a seconda dei modi in cui viene utiliz-
zato l’utensile, specialmente a seconda di che
tipo di pezzo venga lavorato.
AVVERTIMENTO: Accertarsi di identicare
misure di sicurezza per la protezione dell’opera-
tore che siano basate su una stima dell’esposi-
zione nelle condizioni effettive di utilizzo (tenendo
conto di tutte le parti del ciclo operativo, ad esem-
pio del numero di spegnimenti dell’utensile e di
quando giri a vuoto, oltre al tempo di attivazione).
Dichiarazione di conformità CE
Solo per i paesi europei
La dichiarazione di conformità CE è inclusa nell’Alle-
gato A al presente manuale di istruzioni.
AVVERTENZE DI
SICUREZZA
Avvertenze generali relative alla
sicurezza dell’utensile elettrico
AVVERTIMENTO: Leggere tutte le avvertenze
di sicurezza, le istruzioni, le illustrazioni e i dati
tecnici forniti con il presente utensile elettrico. La
mancata osservanza di tutte le istruzioni elencate di
seguito potrebbe risultare in scosse elettriche, incendi
e/o gravi lesioni personali.
Conservare tutte le avvertenze e le
istruzioni come riferimento futuro.
Il termine “utensile elettrico” nelle avvertenze si riferisce
siaall’utensileelettrico(cablato)nelfunzionamento
alimentatodareteelettricacheall’utensileelettrico(a
batteria)nelfunzionamentoalimentatoabatteria.
Avvertenze per la sicurezza
dell’avvitatrice ad impulso a batteria
1. Tenere l’utensile elettrico per le sue superci di
impugnatura isolate, quando si intende eseguire
un’operazione in cui un elemento di ssaggio
potrebbe fare contatto con li elettrici nascosti.
Glielementidissaggiochefannocontattoconunlo
elettrico sotto tensione potrebbero mettere sotto ten-
sione le parti metalliche esposte dell’utensile elettrico,
e potrebbero dare una scossa elettrica all’operatore.
2. Indossare protezioni per le orecchie.
3. Prima dell’installazione, controllare con cura
che la bussola a impatto non presenti segni di
usura, spaccature o danni.
4. Tenere l’utensile ben fermo in mano.
5. Tenere le mani lontane dalle parti rotanti.
6. Accertarsi sempre di appoggiare i piedi
saldamente.
Quando si intende utilizzare l’utensile in posi-
zioni elevate, accertarsi sempre che non sia
presente alcuna persona sotto.
7. La coppia di serraggio corretta potrebbe
variare a seconda del tipo e delle dimensioni
del bullone. Controllare la coppia con una
chiave torsiometrica.
CONSERVARE LE PRESENTI
ISTRUZIONI.
AVVERTIMENTO: NON lasciare che la como-
dità o la familiarità d’uso con il prodotto (acqui-
sita con l’uso ripetuto) sostituiscano la stretta
osservanza delle norme di sicurezza.
L’USO IMPROPRIO o la mancata osservanza delle
norme di sicurezza riportate nel presente manuale di
istruzioni potrebbero causare lesioni personali gravi.
Istruzioni di sicurezza importanti per
la cartuccia della batteria
1. Prima di utilizzare la cartuccia della batteria,
leggere tutte le istruzioni e le avvertenze ripor-
tate (1) sul caricabatteria, (2) sulla batteria e (3)
sul prodotto che utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Qualora il tempo di utilizzo si riduca ecces-
sivamente, interrompere immediatamente
l’utilizzo dell’utensile. In caso contrario, si
può incorrere nel rischio di surriscaldamento,
possibili ustioni e persino un’esplosione.
4. Qualora l’elettrolita entri in contatto con gli
occhi, sciacquarli con acqua pulita e richie-
dere immediatamente assistenza medica.
Questa eventualità può risultare nella perdita
della vista.
5. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con alcun mate-
riale conduttivo.
(2) Evitare di conservare la cartuccia della
batteria in un contenitore insieme ad altri
oggetti metallici quali chiodi, monete, e
così via.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare
un grande usso di corrente, un surriscalda-
mento, possibili ustioni e persino un guasto.
6. Non conservare l’utensile e la cartuccia della
batteria in ubicazioni in cui la temperatura
possa raggiungere o superare i 50°C.
7. Non incenerire la cartuccia della batteria anche
qualora sia gravemente danneggiata o com-
pletamente esaurita. La cartuccia della batteria
può esplodere se a contatto con il fuoco.
