Makita TW0200 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Impact Wrench
Boulonneuse à chocs
Llave de Impacto
TW0200
003994

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model TW0200
Standard bolt M10 - M16 (3/8" - 5/8")
Capacities High tensile bolt M10 - M12 (3/8" - 1/2")
Square drive 12.7 mm (1/2")
No load speed (RPM) 0-2,200/min
Impacts per minute 0-2,200
Max. fastening torque 200 N.m (150ft•lbs)
Overall length 251 mm (9-7/8")
Net weight 2.2 kg (4.9lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. . Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.

3
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Service
24. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
GEB009-6
IMPACT WRENCH SAFETY
WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring
or its own cord. Fasteners contacting a "live" wire
may make exposed metal parts of the power tool
"live" and could give the operator an electric
shock.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.

4
6. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD202-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
･number of blow
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
1
003996
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Reversing switch action
1
AB
003997
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
1. Reversing
switch lever
1. Switch trigger

5
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.
Installing or removing socket
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing the socket.
1
2
003998
Align the hole in the side of the socket with the detent pin
on the anvil and push it onto the anvil of the tool until it
locks into place. Tap it lightly if required.
To remove the socket, simply pull it off.
Hook
The hook is convenient for temporarily hanging the tool.
This can be removed without using a tool. This can be
installed on either side of the tool.
Installing and removing hook
1
004000
Expand the upper part of the hook in both directions and
remove it. To install the hook, follow the removal
procedure in reverse.
OPERATION

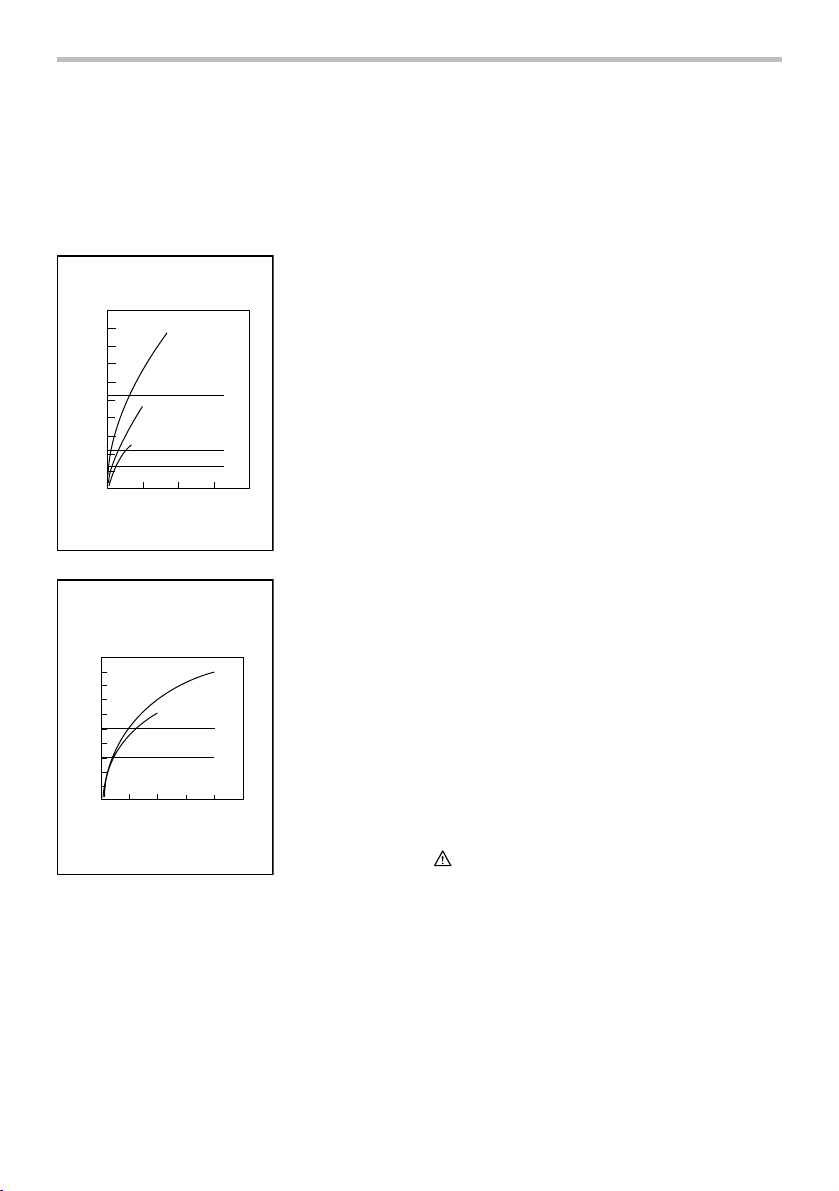

The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figures.
200
180
160
140
120
100
80
60
40
20
01234
M12
M16
M16X80
M12X80
M10X80
Standard bolt
Fastening torque (N.m)
Fastening time (S)
(5/8”X3-1/8”)
(1/2”X3-1/8”)
(5/16”X3-1/8”)
(5/8”)
(1/2”)
M10
(3/8”)
004236
200
180
160
140
120
100
80
60
40
20
012345
M10
M12
M12X80
M10X80
High tensile bolt
Fastening torque(N.m)
Fastening time (S)
(1/2”X3-1/8”)
(3/8”X3-1/8”)
(1/2”)
(3/8”)
004237
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• When fastening screw M10 (3/8") or smaller,
carefully adjust pressure on the switch so that the
screw is not damaged.
• Hold the tool pointed straight at the bolt or nut
without applying excessive pressure on the tool.
• If you fasten the bolt for a time longer than shown in
the figures, the bolt or the socket may be
overstressed, damaged, etc. Before starting your
job, always perform a test operation to determine
the proper fastening time for your bolt. Especially
for the bolt over than M10 (3/8"), perform the above
test operation to prevent the trouble on socket or
bolt, etc.
1. Hook
1. Socket
2. Anvil

6
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. Voltage
• Voltage drop will cause a reduction in the
fastening torque.
2. Socket
• Failure to use the correct size socket will cause
a reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening
torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper fastening
torque will differ according to the diameter of
bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the
impact wrench. Compensate by fastening for a
longer period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the
torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.

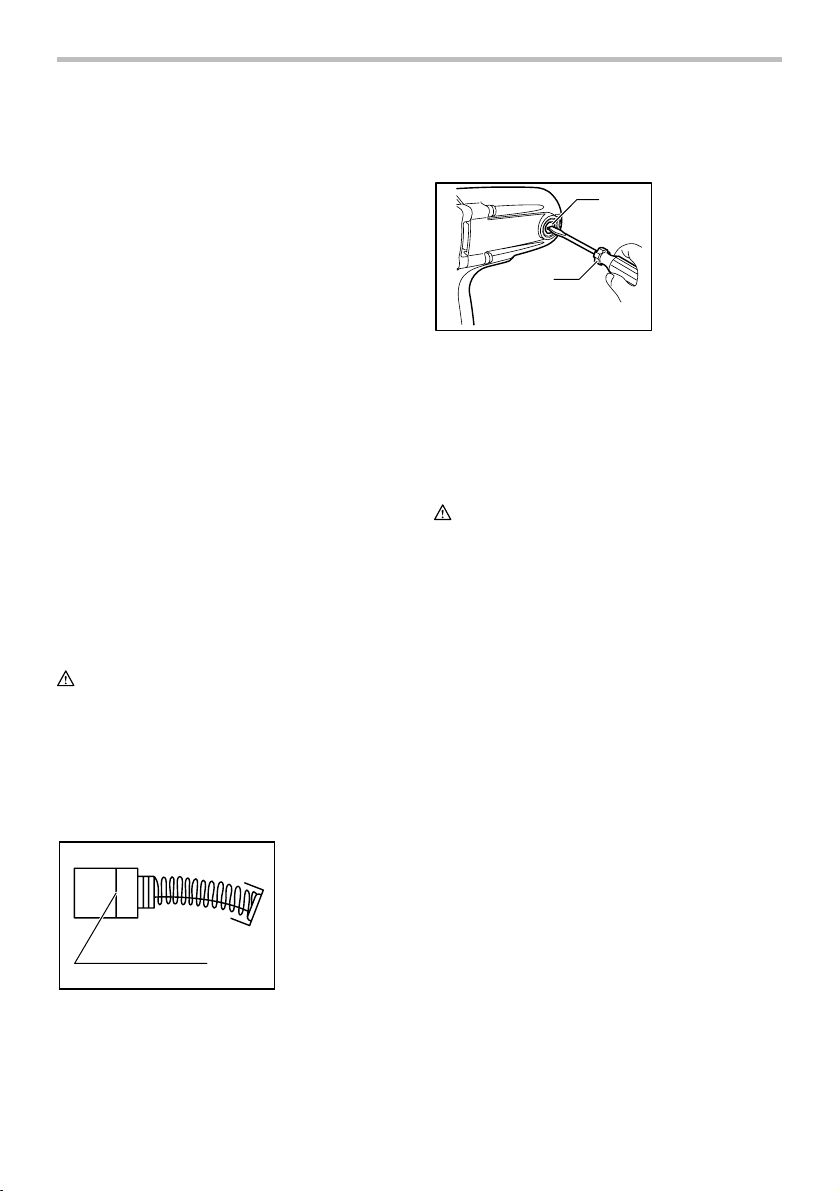

Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
1
2
004003
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Sockets
• Extension bar
• Universal joint
1. Brush holder
cap
2. Screwdriver
1. Limit mark

7
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

8
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle TW0200
Boulon standard M10 - M16 (3/8" - 5/8")
Capacités Boulon à haute résistance M10 - M12 (3/8" - 1/2")
Tournevis carré 12,7 mm (1/2")
Vitesse à vide (T/MIN) 0-2 200 /min
Percussions par minute 0-2 200
Couple de serrage max. 200 N.m (150ft•lbs)
Longueur totale 251 mm (9-7/8")
Poids net 2,2 kg (4,9lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-1
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un

9
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront moins
élevés si vous utilisez des dispositifs de protection
tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil et/ou
d'insérer la batterie, ainsi qu'avant de saisir ou
de transporter l'outil. . Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l'interrupteur ou laissez
l'interrupteur en position de marche avant de
mettre l'outil sous tension.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. To ute c l é
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la

10
longueur du cordon et de l'intensité nominale figurant sur
la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173
GEB009-6
CONSIGNES DE SÉCURITÉ
POUR LA CLÉ À CHOCS
1. Tenez l'outil électrique par les surfaces de
prise isolées lorsque vous réalisez une
manoeuvre où la pièce de fixation risque
d'entrer en contact avec des câblages cachés
ou avec son propre cordon. Les pièces de
fixation entrant en contact avec un fil sous tension
pourraient transmettre le courant aux pièces
métalliques exposées de l'outil et procurer un choc
électrique à l'utilisateur.
2. Portez une protection d'oreilles.
3. Avant installation, vérifiez soigneusement que
la douille ne porte ni marque d'usure, ni
fissures ou tout autre dommage.
4. Tenez l'outil fermement.
5. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
6. Le couple de serrage correct peut varier selon
le type ou la taille du boulon. Vérifiez-le à
l'aide d'une clé dynamométrique.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L’utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USD202-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
･nombre de frappes

11
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
003996
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour mettre l'outil en marche, appuyez simplement sur la
gâchette. La vitesse de l'outil augmente à mesure que
l'on accroît la pression exercée sur la gâchette. Pour
l'arrêter, relâchez la gâchette.
Inverseur
1
AB
003997
ATTENTION:
• Vérifiez toujours le sens de rotation avant de mettre
l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.
L'outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d'une montre,
ou du côté B pour une rotation dans le sens inverse des
aiguilles d'une montre.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Sélection de la douille
Pour certains modèles il existe différents types de
douilles ou embouts, suivant le travail à effectuer.
Veuillez choisir et installer une douille ou un embout qui
convient au travail à effectuer.
Installation et retrait de la douille
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'installer ou retirer la douille.
1
2
003998
Alignez l'orifice qui se trouve du côté de la douille sur la
cheville d'arrêt du piton et appuyez-la contre le piton de
l'outil jusqu'à ce qu'elle se mette en place en émettant un
bruit sec. Si nécessaire, frappez légèrement dessus.
Pour retirer la douille, tirez simplement dessus.
Crochet
Le crochet est pratique pour accrocher temporairement
l'outil. Son retrait ne nécessite aucun outil, et il peut être
installé d'un côté comme de l'autre de l'outil.
Installation et retrait du crochet
1
004000
Écartez la partie supérieure du crochet dans les deux
sens et retirez-le. Pour poser le crochet suivez la
procédure de retrait en sens inverse.
1. Crochet
1. Douille
2. Enclume
1. Levier inverseur
1. Gâchette

12
UTILISATION
Le couple de serrage adéquat peut varier suivant la sorte
ou taille de boulon, suivant le matériau dont se compose
la pièce faisant l'objet du serrage, etc. La relation entre le
couple de serrage et le temps de serrage est indiquée
dans les figures.
200
180
160
140
120
100
80
60
40
20
01234
M12
M16
M16X80
M12X80
M10X80
Boulon standard
Couple de serrage (N.m)
Temps de serrage (S)
(5/8”X3-1/8”)
(1/2”X3-1/8”)
(5/16”X3-1/8”)
(5/8”)
(1/2”)
M10
(3/8”)
004236
200
180
160
140
120
100
80
60
40
20
012345
M10
M12
M12X80
M10X80
Boulon à haute résistance
Couple de serrage (N.m)
Temps de serrage (S)
(1/2”X3-1/8”)
(3/8”X3-1/8”)
(1/2”)
(3/8”)
004237
Saisissez fermement l'outil et placez la douille sur le
boulon ou l'écrou. Mettez l'outil en marche et procédez
au serrage, en appliquant le temps de serrage adéquat.
NOTE:
• Lors du serrage d'une vis M10 (3/8") ou plus petite,
ajustez doucement la pression sur la gâchette afin
que la vis ne soit pas endommagée.
• Tenez l'outil en le pointant bien droit vers le boulon
ou l'écrou, sans appliquer une pression excessive.
• Si vous serrez le boulon plus longtemps que la
durée indiquée sur la figure, il se peut que le boulon
ou la douille subisse une trop grande pression, soit
endommagé, etc. Avant de commencer votre
travail, effectuez toujours un test de
fonctionnement pour déterminer le temps de
serrage adéquat pour le boulon. Effectuez tout
spécialement ce test pour les boulons autres que
M10 (3/8"), pour prévenir les problèmes de support
ou de boulon, etc.
Le couple de serrage dépend d'un certain nombre de
facteurs, comme suit. Une fois le serrage terminé,
vérifiez toujours le couple avec une clé dynamométrique.
1. Tension
• Une chute de tension entraînera une réduction
du couple de serrage.
2. Douille
• L'utilisation d'une douille de mauvaise
dimension entraînera une réduction du couple
de serrage.
• Une douille usée (usure sur l'extrémité
hexagonale ou l'extrémité carrée) entraînera
une réduction du couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie
du boulon sont les mêmes, le couple de
serrage variera en fonction du diamètre de
boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en
fonction du coefficient de couple, de la
catégorie du boulon et de la longueur du
boulon.
4. L'utilisation d'un joint universel ou d'une barre de
rallonge réduit quelque peu la force de serrage de
la boulonneuse. Compenser en serrant plus
longtemps.
5. Le couple de serrage est affecté par la façon dont
vous tenez l'outil ou la pièce, ou par la position de
vissage.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.

13
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite
d'usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
2
004003
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Douilles
• Barre de rallonge
• Joint universel
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
1. Bouchon de
porte-charbon
2. Tournevis
1. Trait de limite
d'usure

14
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo TW0200
Especificaciones eléctricas en México 120 V 3,3 A 50/60 Hz
Tornillo estándar M10 - M16 (3/8" - 5/8")
Capacidades Tornillo de alta tracción M10 - M12 (3/8" - 1/2")
Adaptador cuadrado 12,7 mm (1/2")
Velocidad sin carga (r.p.m.) 0-2 200 r/min
Impactos por minuto 0-2 200
Torsión de fijación máxima 200 N.m (150ft•lbs)
Longitud total 251 mm (9-7/8")
Peso neto 2,2 kg (4,9lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
GEA008-1
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas las
advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra).
La utilización de clavijas
no modificadas y que encajen perfectamente en la
toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6.
No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un

15
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá las heridas
personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o conectarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las partes móviles, ya
que pueden ser atrapadas por estas partes en
movimiento.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que ha
sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser
reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Servicio de mantenimiento
24.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de
repuesto idénticas.
Esto asegura que se
mantenga la seguridad de la herramienta
eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en buenas
condiciones. Cuando utilice un cable de extensión,

16
asegúrese de utilizar uno del calibre suficiente para
conducir la corriente que demande el producto. Un cable
de calibre inferior ocasionará una caída en la tensión de
línea y a su vez en una pérdida de potencia y
sobrecalentamiento. La Tabla 1 muestra la medida
correcta a utilizar dependiendo de la longitud del cable y
el amperaje nominal indicado en la placa de
características. Si no está seguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podrá conducir el cable.
Tabla 1. Calibre mínimo para el cable
Volts Longitud total del cable en metros
120 V~
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0A 6A 18161614
18 16 14 126 A 10 A
10 A 12 A 16 16 14 12
12 A 16 A 14 12 No se recomienda
Amperaje nominal
000173
GEB009-6
ADVERTENCIAS DE SEGURIDAD
PARA LA LLAVE DE IMPACTO
1. Sujete la herramienta eléctrica por las
superficies de agarre aisladas al realizar una
operación en la que el sujetador pueda entrar
en contacto con cables ocultos o con su
propio cable. Si el sujetador entra en contacto
con un cable con corriente, las piezas metálicas
expuestas de la herramienta eléctrica se cargarán
también de corriente y el operario puede recibir
una descarga.
2. Póngase protectores de oídos.
3. Compruebe con cuidado que ni la clavija ni el
receptáculo estén agrietados ni dañados
antes de la instalación.
4. Sostenga la herramienta con firmeza.
5. Asegúrese siempre de que pisa sobre suelo
firme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
6. El par de apriete de torsión apropiado podrá
variar en función del tipo o tamaño del perno.
Compruebe el par de apriete con una llave de
torsión.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para dicho producto. El MAL USO o el no
seguir las normas de seguridad establecidas en este
manual de instrucciones puede ocasionar graves
lesiones personales.
USD202-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･amperes
･hertz
･corriente alterna
･velocidad sin carga
･Construcción clase II
･revoluciones o alternaciones por minuto
･número de percusiones

17
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Accionamiento del interruptor
1
003996
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo interruptor. La velocidad de la
herramienta aumenta incrementando la presión en el
gatillo. Suelte el gatillo interruptor para parar.
Accionamiento del conmutador de inversión
de giro
1
AB
003997
PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de la
operación.
• Utilice el conmutador de inversión solamente
después de que la herramienta haya parado
completamente. Si cambia la dirección de giro
antes de que la herramienta haya parado podrá
dañarla.
Esta herramienta tiene un conmutador de inversión para
cambiar la dirección de giro. Presione hacia dentro la
palanca del conmutador de inversión del lado A para giro
hacia la derecha o del lado B para giro hacia la izquierda.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Selección del dado correcto
Utilice siempre el dado de tamaño correcto para pernos y
tuercas. El utilizar un dado de tamaño incorrecto
resultará en una torsión de apriete imprecisa e
inconsistente y/o en daños al perno o a la tuerca.
Instalación o extracción del dado
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de instalar o
desmontar el dado.
1
2
003998
Alinee el orificio lateral del dado con el pasador de
retención del yunque y presiónelo dentro del yunque de
la herramienta hasta que se trabe en su lugar. Golpéelo
ligeramente si es necesario.
Para retirar el dado simplemente quítelo.
Gancho
El gancho resulta útil para colgar temporalmente la
herramienta. Se puede quitar sin utilizar herramientas.
Se puede instalar en cualquiera de los lados de la
herramienta.
Instalación y desmontaje del gancho
1
004000
Extienda la parte superior del gancho en ambas
direcciones y retírelo. Para instalar el gancho, siga el
procedimiento para desmontaje en sentido inverso.
1. Gancho
1. Dado
2. Eje o yunque
1. Palanca del
conmutador de
inversión de giro
1. Gatillo
interruptor

18
OPERACIÓN
El par de fuerza de apriete adecuado puede diferir
dependiendo del tipo y tamaño del tornillo, el material de
la pieza de trabajo que se va a apretar, etc. La relación
entre el par de fuerza de apriete y el tiempo de apretar se
muestra en las figuras.
200
180
160
140
120
100
80
60
40
20
01234
M12
M16
M16X80
M12X80
M10X80
Tornillo estándar
Par de fuerza de apriete (N.m)
Tiempo de fijación (s)
(5/8”X3-1/8”)
(1/2”X3-1/8”)
(5/16”X3-1/8”)
(5/8”)
(1/2”)
M10
(3/8”)
004236
200
180
160
140
120
100
80
60
40
20
012345
M10
M12
M12X80
M10X80
Tornillo de alta tracción
Par de fuerza de apriete (N.m)
Tiempo de fijación (s)
(1/2”X3-1/8”)
(3/8”X3-1/8”)
(1/2”)
(3/8”)
004237
Sujete firmemente la herramienta y ponga el dado sobre
el tornillo o la tuerca. Ponga en marcha la herramienta y
apriete durante el tiempo de apriete apropiado.
NOTA:
• Al unir un tornillo M10 (3/8 pulgada) o más chico,
ajuste cuidadosamente la presión en el interruptor
de modo que el tornillo no se dañe
• Sostenga la herramienta apuntada directamente al
tornillo o a la tuerca sin aplicar presión excesiva a
la herramienta.
• Si une el tornillo durante un tiempo más largo que
el que se muestra en las figuras, el tornillo o el
dado se pueden fatigar, dañar, etc..Antes de iniciar
su trabajo, siempre ejecute un funcionamiento de
prueba para determinar el tiempo adecuado para
su tornillo. Especialmente para tornillos mayores
que M10 (3/8 pulgada), el funcionamiento de
prueba anterior para prevenir problemas en el dado
o tornillo, etc.
La torsión de apriete se ve afectada por una amplia
variedad de factores incluyendo los siguientes. Después
del apriete, compruebe siempre la torsión de apriete con
una llave de torsión.
1. Voltaje
• La caída de voltaje causará una disminución
en el par de fuerzas de fijar.
2. Dado
• Si no se utiliza un dado del tamaño correcto, la
torsión de apriete se verá reducida.
• Si se utiliza un dado desgastado (desgaste en
el extrermo hexagonal o en extremo
cuadrangular), la torsión de apriete se verá
reducida.
3. Perno o tornillo
• Incluso si el coeficiente de torsión y la clase de
tornillo son los mismos, la adecuada torsión de
apriete variara en función del diámetro del
tornillo.
• Incluso si el diámetro del tornillo o perno es el
mismo, la torsión de apriete correcta variará
de acuerdo con el coeficiente de torsión, la
clase y la longitud del perno o tornillo.
4. La utilización de una junta universal o de una
barra de extensión reduce de alguna manera la
fuerza de apriete de la llave de impacto.
Compense esto alargando el tiempo de apriete.
5. La forma de sostener la herramienta o el material
en la posición a apretar afectará a la torsión.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.

19
Reemplazamiento de las escobillas de carbón
1
001145
Extraiga e inspeccione de forma periódica las escobillas
de carbón. Sustitúyalas cuando se hayan gastado hasta
la marca límite. Mantenga las escobillas de carbón
limpias de forma que entren libremente en los
portaescobillas. Ambas escobillas de carbón deberán
ser sustituidas al mismo tiempo. Utilice únicamente
escobillas de carbón originales e idénticas.
Utilice un destornillador para quitar las tapas de los
portaescobillas. Extraiga las escobillas gastadas, inserte
las nuevas y vuelva a colocar los tapas.
1
2
004003
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o aditamentos (incluidos o no)
están recomendados para utilizar con su
herramienta Makita especificada en este manual.
El empleo de cualesquiera otros accesorios o
acoplamientos conllevará un riesgo de sufrir
heridas personales. Utilice los accesorios o
acoplamientos solamente para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Dados
• Barra de extensión
• Unión universal
GARANTÍA LIMITADA MAKITA DE UN AÑO
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se
garantiza que va a estar libre de defectos de mano de
obra y materiales por el periodo de UN AÑO a partir de
la fecha de adquisición original. Si durante este
periodo de un año se desarrollase algún problema,
retorne la herramienta COMPLETA, porte pagado con
antelación, a una de las fábricas o centros de servicio
autorizados Makita. Si la inspección muestra que el
problema ha sido causado por mano de obra o
material defectuoso, Makita la reparará (o a nuestra
opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
FORTUITO O CONSECUENCIAL DERIVADO DE LA
VENTA O USO DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE
ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros
derechos que varían de un estado a otro. Algunos
estados no permiten la exclusión o limitación de daños
fortuitos o consecuenciales, por lo que es posible que
la antedicha limitación o exclusión no le sea de
aplicación a usted. Algunos estados no permiten
limitación sobre la duración de una garantía implícita,
por lo que es posible que la antedicha limitación no le
sea de aplicación a usted.
se hayan hecho o intentado hacer reparaciones
por otros:
se requieran reparaciones debido al desgaste
normal:
la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
se hayan hecho alteraciones a la herramienta.
EN0006-1
1. Tapa del carbón
2. Destornillador
1. Marca límite

20
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y
otras actividades de la construccion contienen sustancias quimicas
reconocidas por el Estado de California como causantes de cancer, defectos
de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos
productos quimicos son:
• plomo de pinturas a base de plomo,
• silice cristalino de ladrillos y cemento y otros productos de albanileria, y
• arsenico y cromo de maderas tratadas quimicamente.
El riesgo al que se expone variara, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposicion a estos productos
quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad
indicado, tal como esas mascaras contra el polvo que estan especialmente
disenadas para filtrar particulas microscopicas.
< USA solamente >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
884492D946 TW0200-1
