Malm Fireplaces Gas Carousel Instruction manual

Assembly And Installation Instructions
LEAVE THESE INSTRUCTIONS WITH THE OWNER.
Listed Vented Decorative Gas Appliance
ANSI Z21.50
CSA/CGA 2.22-2014
FOR YOUR SAFETY
WHAT TO DO IF YOU SMELL GAS
Open Windows
Do not try to light any appliance.
Do not touch any electrical switch; do not use any phone in your building.
Immediately call your gas supplier from a neighbor's phone.
Follow the gas supplier's instructions.
If you cannot reach your gas supplier; call the fi re department.
WARNING:
Improper installation, adjustment, alteration, ser-
vice or maintenance can cause injury or property
damage. Refer to this manual. For assistance or
additional information consult a qualifi ed installer;
service agency or the gas supplier.
Do not use this appliance if any part has been
under water. Immediately call a qualifi ed service
technician to inspect the heater and replace any
part of the control system and any gas control that
has been under water.
FOR YOUR SAFETY
Do not store or use
gasoline or other
fl ammable vapors
and liquids in the
vicinity of this
or any other
appliance.
Gas Carousel 4/08/15

GENERAL INFORMATION
This appliance has been tested in accordance with National Safety Standards and has been certifi ed
by Lab Test for installation and operation as described in this manual.
Please read all the instructions before beginning your installation. Check with your local building
code agency to ensure compliance with local codes. In the absence of local codes the installation
must comply with National Fuel Gas Code ANSI Z223.1. In Canada, current CAN/CGA-B149.1 and
B149.2 installation codes.
Installation and repair should be done by a qualifi ed service person. The appliance should be
inspected before use and at least annually by a qualifi ed service person. More frequent cleaning
may be required due to excessive lint from carpeting, bedding material, etc. It is imperative that
control compartments, burners and circulating air passageways of the appliance must kept clean.
Gas Carousel Page - 2
Unpack all parts from cartons carefully inspecting all parts. If any parts are damaged or missing,
contact shipper or dealer immediately.
Do not install this appliance using damaged parts.
GAS SUPPLY
For use with natural gas or propane gas, depending on which option you have ordered. The minimum
inlet gas supply pressure for the purpose of input adjustment:
Natural = Minimum 5.0" Water Column (1.4 kPa) Maximum 10.5" Water Column (2.6 kPa)
Propane = Minimum 11" Water Column (2.75 kPa) Maximum 13" Water Column (3.25 kPa)
a. The supply system should include a manual shut-off valve and union in the line, so that the heater
can be disconnected for servicing.
b. The appliance and its individual shut-off valve must be disconnected from the gas supply piping
system during any pressure testing of that system at test pressures in excess of 1/2 psig (3.5 kPa).
c. The appliance must be isolated from the gas supply piping system by closing its individual manual
shut-off valve during any pressure testing of the gas supply piping system at test pressures equal
to or less than 1/2 psig (3.5 kPa).
d. A 1/8 inch N.P.T. plugged tapping is provided, for test gauge connection, on the elbow adjacent
to the gas control valve.
Due to high temperatures, the appliance should be located out of traffi c and away from furniture
and draperies.
Gas Carousel 4/08/15

VENTING
The unit is a vented appliance and must be connected to a chimney/fl ue in accordance with the code,
using the chimney manufacturer's instructions. Minimum connector length is 4'.
Gas Carousel Page - 3
This appliance must not be connected to a chimney fl ue servicing a separate
solid fuel burning appliance.
VENT DAMPER
This appliance may be installed with vent damper device Part No. MD8. Follow installation instructions
for this part. This part is to be installed by a qualifi ed service person.
The vent damper is located in the fi rst section (starter section) of pipe which attaches to the collar of
the appliance. Only this appliance may be served by the vent damper device installed on this unit. The
vent damper device should be inspected annually by a qualifi ed installer.
The thermally controlled vent damper is an energy saving device designed for installation in vents of
listed gas-fi red appliances equipped with a draft hood. The damper saves energy by preventing the es-
cape of heated air through the venting system, when the appliance is not in use.
It has four quadrants of bimetal which remain closed when the appliance is not in operation. Upon igni-
tion of the appliance, the hot fl ue gases reach the damper, causing the quadrants to fl ex, thereby open-
ing the vent passage within a short period of time. This internal fl exing of the bimetal is the only move-
ment in the damper. No power supply or functional connection with the appliance controls is required
for operation.
Installation of vent dampers can increase the potential for condensation in oversized masonry chim-
neys. This is due to poor thermal insulation of the chimney and reduced air movement when the damp-
er is closed. We recommend that masonry chimneys be lined with materials such as Type B gas vent,
aluminum or stainless steel to reduce the chance of condensation. Most building codes, in fact, require
the lining of chimneys when gas appliances are vented into masonry chimneys.
Minimum connector
length is 48"
Gas Carousel 4/08/15

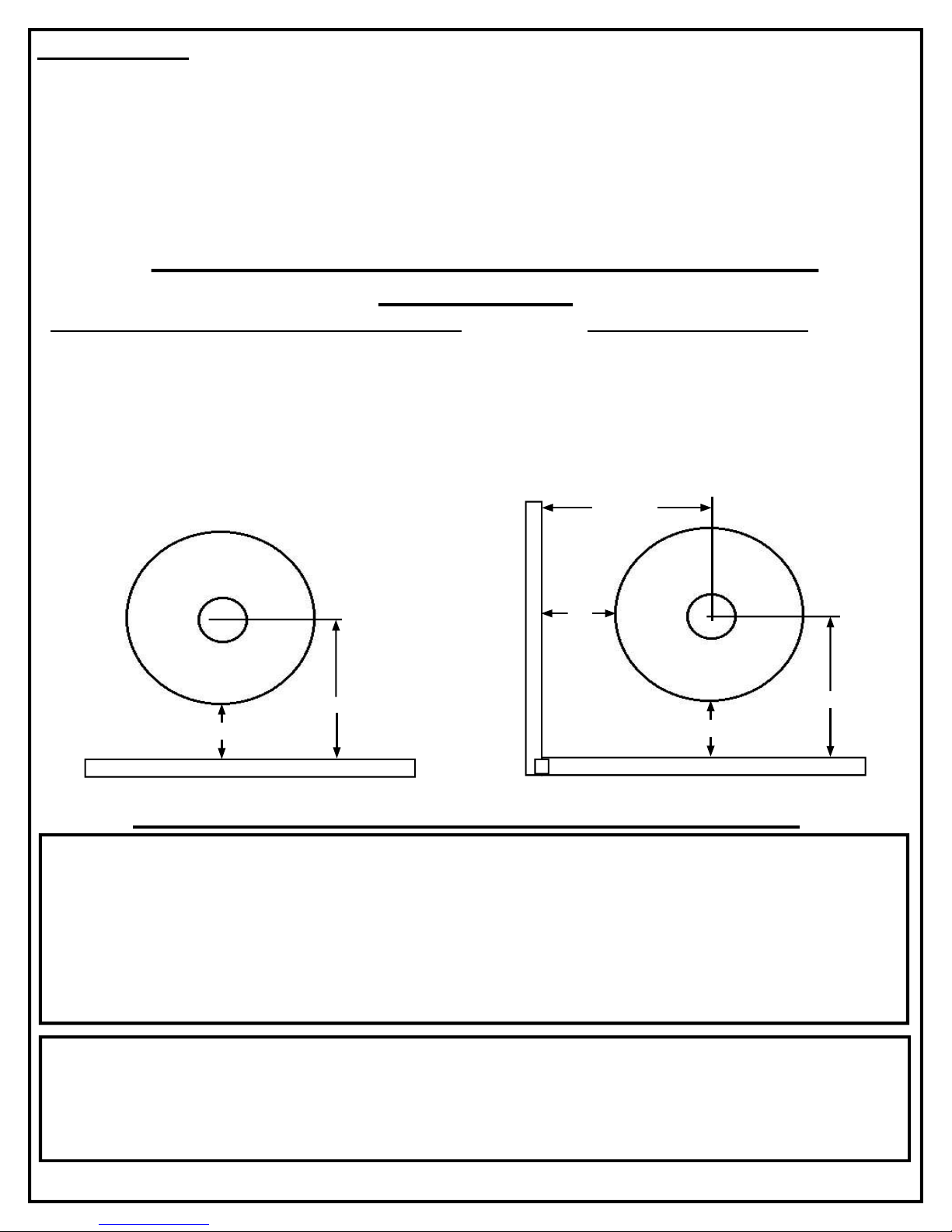

CLEARANCES
Make sure that minimum clearances to combustible materials are maintained during installation including
adequate space for the proper operation and servicing of the heater.
The minimum clearances from the appliance to combustibles are shown on fi gures 1 and 2. Place the
appliance on a fl at, solid, continuous surface (i.e. wood, tile, concrete, metal). This unit does not require a
hearth or other type of fl oor protection.
NOTE: Ensure that the combustion air opening of the heater is not obstructed. Provision must be made
for adequate combustion and ventilation air, with suffi cient clearances around the opening. There must be
adequate accessibility clearance for servicing and proper operation.
Gas Carousel Page - 4
CAUTION
Any safety screen or guard removed for servicing an appliance must be replaced prior to oper-
ating the appliance. If the barrier becomes damaged, the barrier shall be replaced with the man-
ufacturer’s barrier for this appliance.
Clothing or other fl ammable material should not be placed on or near the appliance.
Figure 1 Figure 2

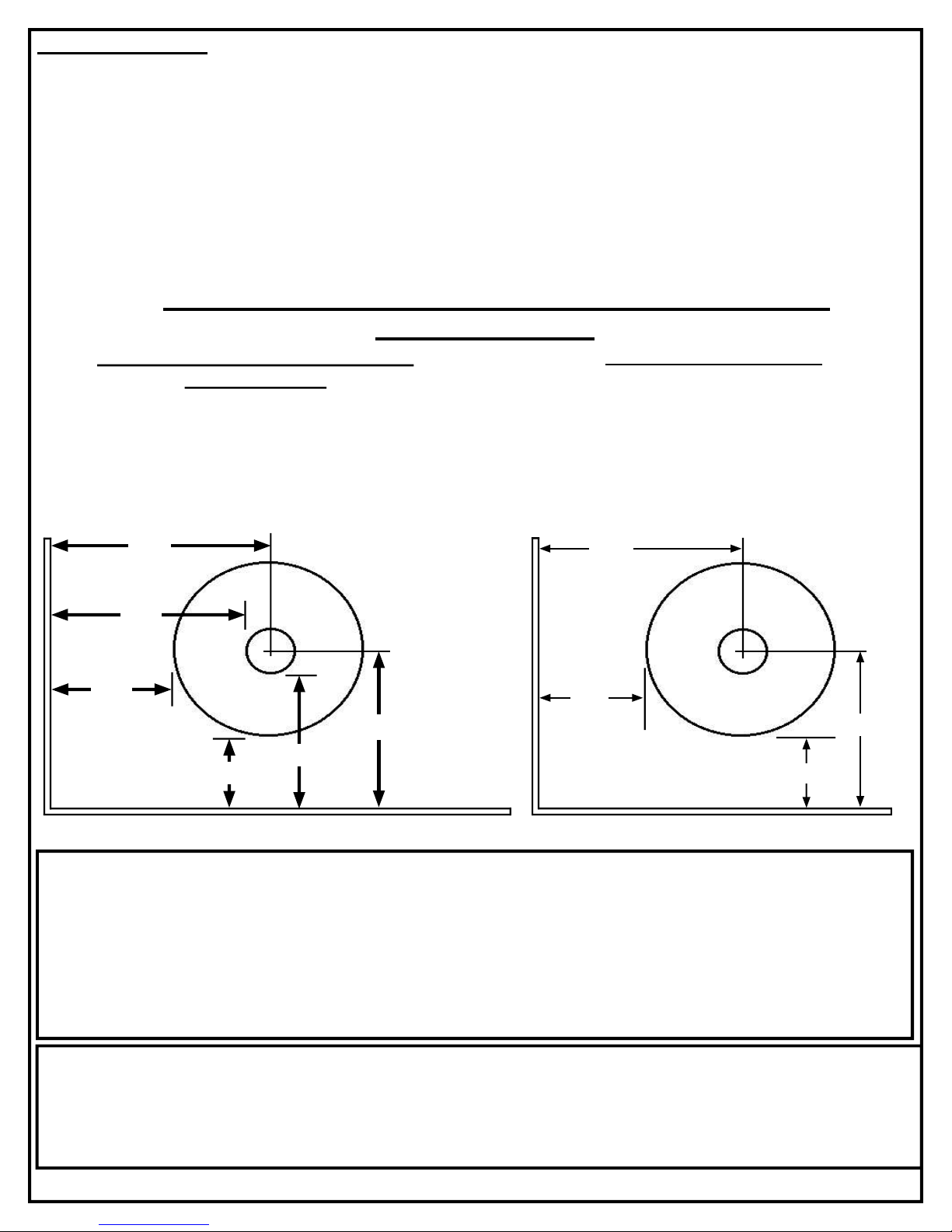

CLEARANCES
SIDEWALL AND BACKWALL INSTALLATION
Unit to Sidewall -------------------------------------------6"
Unit to Backwall ------------------------------------------6"
Connector to Sidewall --------------------------- 22 3/4"
Center of Connector to Sidewall -------------- 26 3/4"
Connector to Backwall --------------------------- 22 3/4"
Center of connector to Backwall -------------- 26 3/4"
CORNER INSTALLATION
Unit to Adjacent Wall --------------------------------6"
Connector to Adjacent Wall ---------------- 22 3/4"
Center of Connector to
Adjacent Wall ---------------------------------- 26 3/4"
WARNING
Children and adults should be alerted to the hazards of high surface temperature and should
stay away to avoid burns or clothing ignition. Young children should be carefully supervised
when they are in the same room as the appliance. Toddlers, young children, and others may be
susceptible to accidental contact burns. A physical barrier is recommended if there are at-risk
individuals in the house. To restrict access to a fi replace or stove, install an adjustable safety
gate to keep toddlers, young children, and other at-risk individuals out of the room and away
from hot surfaces.
26 3/4"
26 3/4" 26 3/4"
6"
6"
6"
Gas Carousel 4/08/15

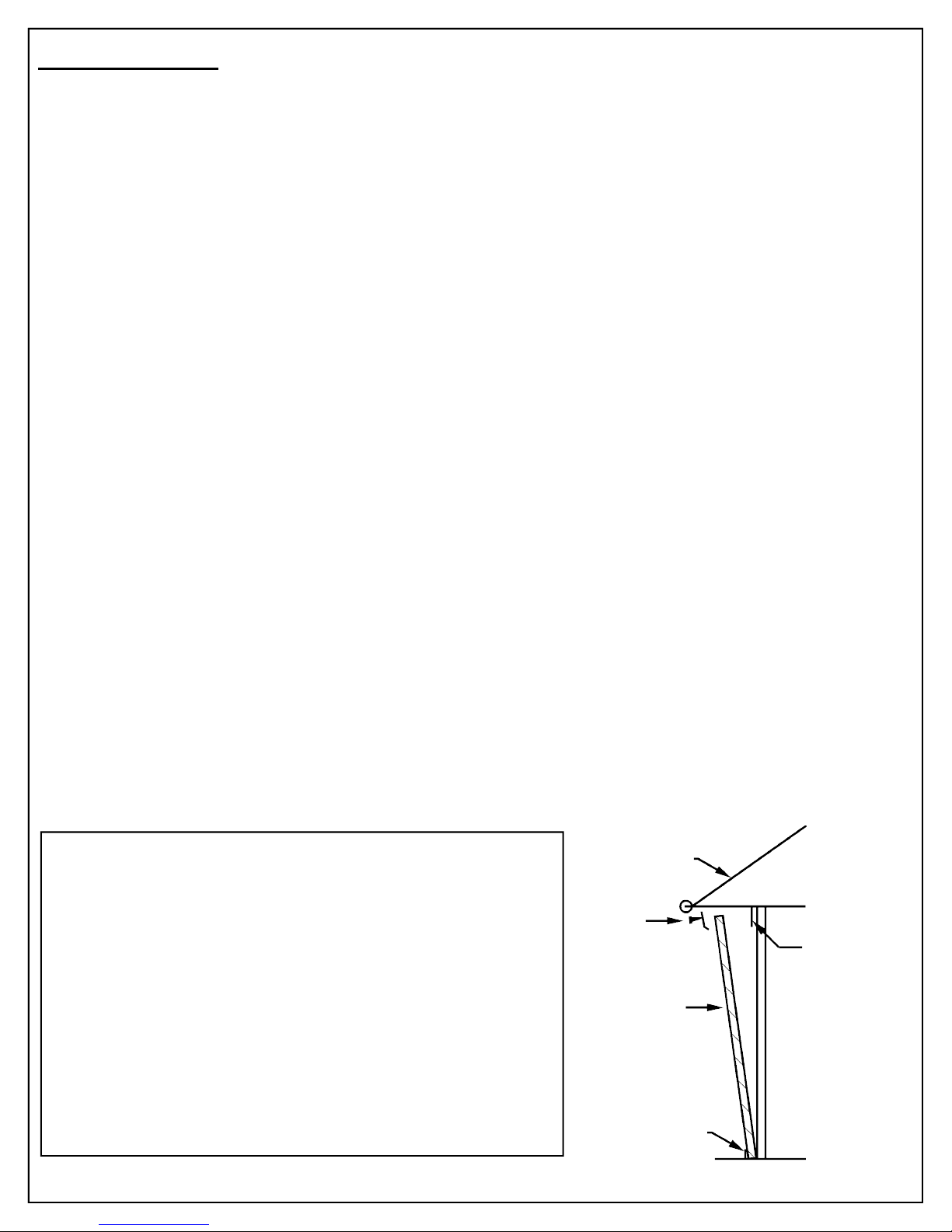

Glass Installation
Wear eye protection during the assembly of this unit. Check all glass and parts for damage. Replace
any damaged parts prior to continuing the installation. Do not assemble this unit with any damaged
parts. If you should happen to break a glass panel, it must only be replaced with ceramic glass.
1. The door panel has had the latch assembly and hinges installed at the factory. Remove the bottom
hinge leaving the glued on plate in position.
2. Place the lower hinge in the hole in the fi re bowl, with the washer under it.
3. Insert the upper hinge into the hole at the top of the door opening. Slide the glass door panel into the
bottom hinge.
4. Hold the door panel in the closed position to allow access to the hinge screws.
5. Maintaining a 1/8" clearance to the left door post, tighten the screws in the hinges snugly.
DO NOT OVER TIGHTEN. Re-adjust as necessary for proper alignment.
6. Note that two panels have gasket material on one edge. These pieces go on either side of the door.
Make certain that these two pieces are placed completely into the channel on either side of the door.
Failure to do this will make the rest of the glass installation impossible.
7. First loosen the glass retainers. This is a metal strip secured by one screw in the middle. Start with the
left door panel. The gasket must be on the right side of the panel.
8. Slide the gasketed edge completely into the channel on the side of the door. The left edge of the glass
should now fi t into the button at the bottom of the glass.
9. Lower the glass into the lower glass clip.
10. Repeat steps 8 and 9 with the right door panel. The gasket will be on the left side of the panel with the
not polished edge at the top.
11. The remaining panels can now be installed. The edge that is not polished is placed at the top. As each
panel is installed replace the glass retainer in place but do not tighten.
12. After all the glass panels are installed center the panels to reduce any gaps that may be between the
glass panels.
13. Tighten the glass retainers.
Hood
Retainer
and Screw
Glass
Lower Glass
Button
Upper Glass
Channel
Gas Carousl Page - 5
WARNING!
Do Not use substitute materials to replace the ceramic
glass panels.
Do Not slam the door shut or strike the ceramic panels
with objects as breakage may occur.
Do Not operate this appliance with broken or missing
glass panels.
Do Not clean the glass while the unit is hot.
Clean the ceramic glass panels with a nonabrasive glass
cleaner. To clean the opposite side from the door simply
remove the back glass panel to reach the glass opposite the
door.
Gas Carousel 4/08/15

Gas Carousel Page - 6

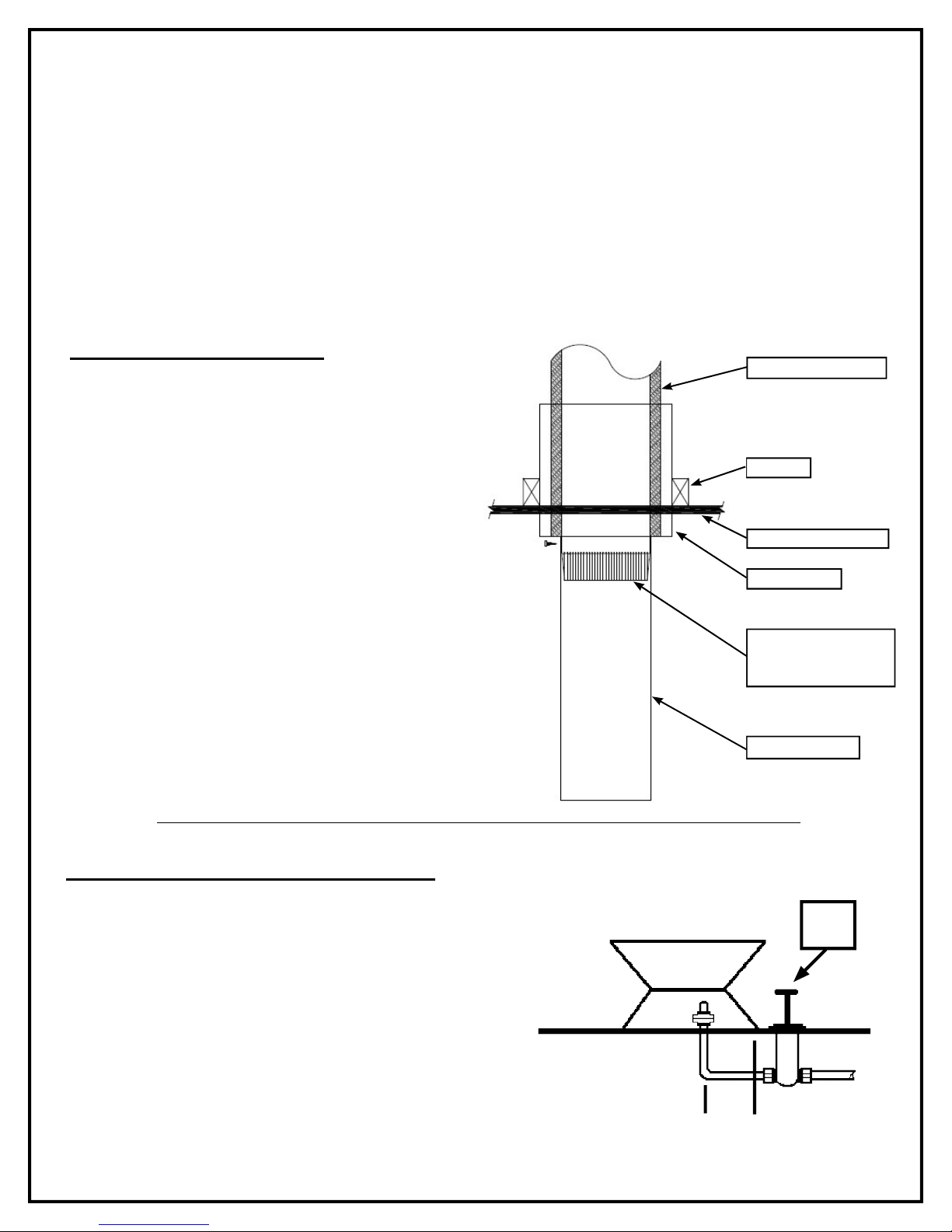

Installation Instructions
Do Not Install In A Mobile Home
READ ALL INSTRUCTIONS CAREFULLY BEFORE STARTING THE INSTALLATION.
Position unit to comply with the minimum clearances to combustible materials. Minimum clear-
ances are shown in fi gures 1 and 2. It is recommended that no overhead cross members in the
ceiling or roof be cut. Reposition unit if necessary, being careful not to move closer than the
minimum clearances.
GAS LINE ATTACHMENT
The gas supply line must be installed at the rear
right side of the gas unit. This supply line must be
a minimum of 1/2", black iron type pipe. A separate
manual shut off valve should always be used. Check
with local codes for its required placement and valve
type. In general it must be placed within 6’ of the ap-
pliance. This valve is not provided.
8" Class 'A' All Fuel
8" Slip Section
8" Single Wall
Chimney Connector
or Adapter
Support Box
Framing
Ceiling/Sheet Rock
Key
Valve

8 1/2"
Front
VENTING REQUIREMENTS
Use a masonry or class "A" all fuel chimney
system. Follow all manufacturers' require-
ments, installation instructions and local build-
ing codes.
Use of a single wall adapter or close clear-
ance connector is required for this installation.
This part is supplied by the chimney system
manufacturer.
Malm does not supply this part.
Failure to install this part according to the
manufacturer of the chimney's installation
instructions may result in a fi re.
Gas Carousel 4/08/15

Gas Carousel Page - 7
Chimney Connector Instructions
1. The slip connector section has three holes located at the top of the pipe. After the support box
has been installed either the DuraVent 8DBK-ADSL Adapter ICC Excel Flue Extension (8EX)
Selkirk Stovepipe Adaptor,Or Single Wall Chimney Adapter slip connector is inserted into the
bottom of the support box. Follow the manufacturer's installation instructions. Some adapters
require installation onto the bottom of the fi rst section of pipe placed into the support box from
the attic or roof. Attach the single wall slip connector to the adapter with three sheet metal
screws.
2. Slip the starter section over the slip connector. Slide the starter section up only enough to
allow the placement unit.
3. Once the unit is in place insert the bottom of the of the starter section into the unit.
At fi rst glance you may become concerned that smoke will escape the pipe and enter the room.
This is not how the system will work. The vacuum in the chimney system will always pull air into
the chimney. If you experience a downdraft with your installation it indicates that additional chim-
ney height or a specialty draft cap may be required for your chimney to operate correctly. Contact
your dealer for further information regarding downdrafts.
Malm connector pipe is made of heavy 22 guage cold rolled steel. Approximately 60% thicker
than standard single wall stove pipes and is designed to last for many years.
DuraVent 8DBK-ADSL Adapter
ICC Excel Flue Extension (8EX)
Selkirk Stovepipe Adaptor
Or Single Wall Chimney Adapter
Adapter Not Included
Insulated Pipe
Ceiling
Support Box
Sheet Metal
Screw - 3 Minimum
Slip Connector
Type HT
Chimney System
Single Wall Chimney Adapter
Slip Connector.
Sheet Metal Screw to
Chimney Connector.
Starter Pipe Section
Bottom Fits Into hood
Location of
Barametric Damper
Hood
Gas Carousel 4/08/15

Gas Carousel Page - 8
OPERATING INSTRUCTIONS
FOR YOUR SAFETY READ BEFORE LIGHTING
WARNING: If you do not follow these instructions exactly, a fi re or explosion may result
causing property damage, personal injury or loss of life.
A. Follow these instructions exactly. This appliance has a pilot which must be lighted by hand.
B. BEFORE LIGHTING smell all around the appliance area for gas. Be sure to smell next to the
fl oor because some gas is heavier than air and will settle on the fl oor.
WHAT TO DO IF YOU SMELL GAS
Do not try to light any appliance.
Do not touch any electric switch; do not use any phone in your building.
Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's
instructions. If you cannot reach your gas supplier, call the fi re department.
C. Use only your hand to push in or turn the gas control knob. Never use tools. If the knob will
not push in or turn by hand, don't try to repair it, call a qualifi ed service technician. Force or
attempted repair may result in a fi re or explosion.
D. Do not use this appliance if any part has been under water. Immediately call a qualifi ed service
technician to inspect the appliance and to replace any part of the control system and any gas
control which has been under water.
LIGHTING INSTRUCTIONS
1. STOP! Read the safety information above on this label.
2. Push in the control knob slightly and turn clockwise to "OFF".
NOTE: Knob cannot be turned from "PILOT" to "OFF" unless knob is pushed in slightly. Do not
force.
3. Wait fi ve (5) minutes to clear out any gas. If you smell gas, STOP! Follow "B" in the safety
information above on this label. If you do not smell gas, go to the next step.
4. Turn knob on gas control counterclockwise to "PILOT."
5. Push in control knob all the way and hold in. Immediately light the pilot by pushing in the red
lighter button. Continue to push the red lighter button until the pilot is lit. Continue to hold
the knob in for about one (1) minute after the pilot is lit. Release the knob and it will pop back
up. If the knob does not pop up, turn off the gas shut off valve and call a service technician.
Pilot should remain lit. If it goes out, repeat steps 3 through 6.
6. Turn gas control knob counterclockwise to "ON."
To Turn Gas Off
1. Push in gas control knob slightly and turn clockwise to "OFF." Do not force.
Pilot Assembly
CONTROL VALVE
THERMOPILE
THERMOSTAT
THERMOPILE
THERMOSTAT
PILOT GAS TUBE
PILOT ADJ. SCREW
MANIFOLD PRESSURE TAP
INLET PRESSURE TAP
ON/OFF GAS
CONTROL KNOB
Gas Carousel 4/08/15

MAINTENANCE INSTRUCTIONS
GENERAL SAFETY
1. Always shut off the gas supply and make sure that the heater is cool before starting
any servicing operation.
2. Always check for leaks after servicing.
3. Always check for correct combustion and ventilation air fl ow. The fl ow of combustion
air and ventilation air must not be obstructed.
4. Always check that the appliance area is clear and free from combustible materials, gasoline, and
other fl ammable vapors and liquids.
PERIODIC CHECKS
1. Keep the burner and control compartment clean by brushing and vacuuming at least once a year.
2. The fl ame pattern should be checked periodically. The fl ame color should be blue with yellow
tips. If needed adjust the air shutter to provide a proper fl ame. See Figure F.
3. A qualifi ed service person should Inspect the appliance vent system prior to use and at least
annually, to ensure that the fl ow of combustion air is not obstructed.
4. If you are unsure how to perform these maintenance procedures have a qualifi ed fi eld service
person check the unit at least annually.
NOTE: During the fi rst few fi res the odor of paint or oils remaining from manufacturing are likely to
release an odor. This is normal and will stop as soon as the paint has cured.
5. If for any reason a log should break it must be replaced with the same log. See the log diagram
for the exact replacement log needed. The position of the logs must be as shown in the diagram.
CARE OF FINISH
1. The matte black fi nish can be wiped clean with a damp cloth. If the fi nish becomes marred or
scratched it may require touch up spraying. Use Stove Bright Flat Black spray. This is available
from your dealer or from Malm direct.
2. If your unit is porcelain enamel use any glass cleaner to wipe the unit clean. Minor scratches
can be polished with most nonabrasive auto polish. If the porcelain should become chipped or
severely damaged an enamel touch up is available from your dealer or Malm direct.
Gas Carousel Page - 9 Gas Carousel 4/08/15

Gas Carousel Page - 10

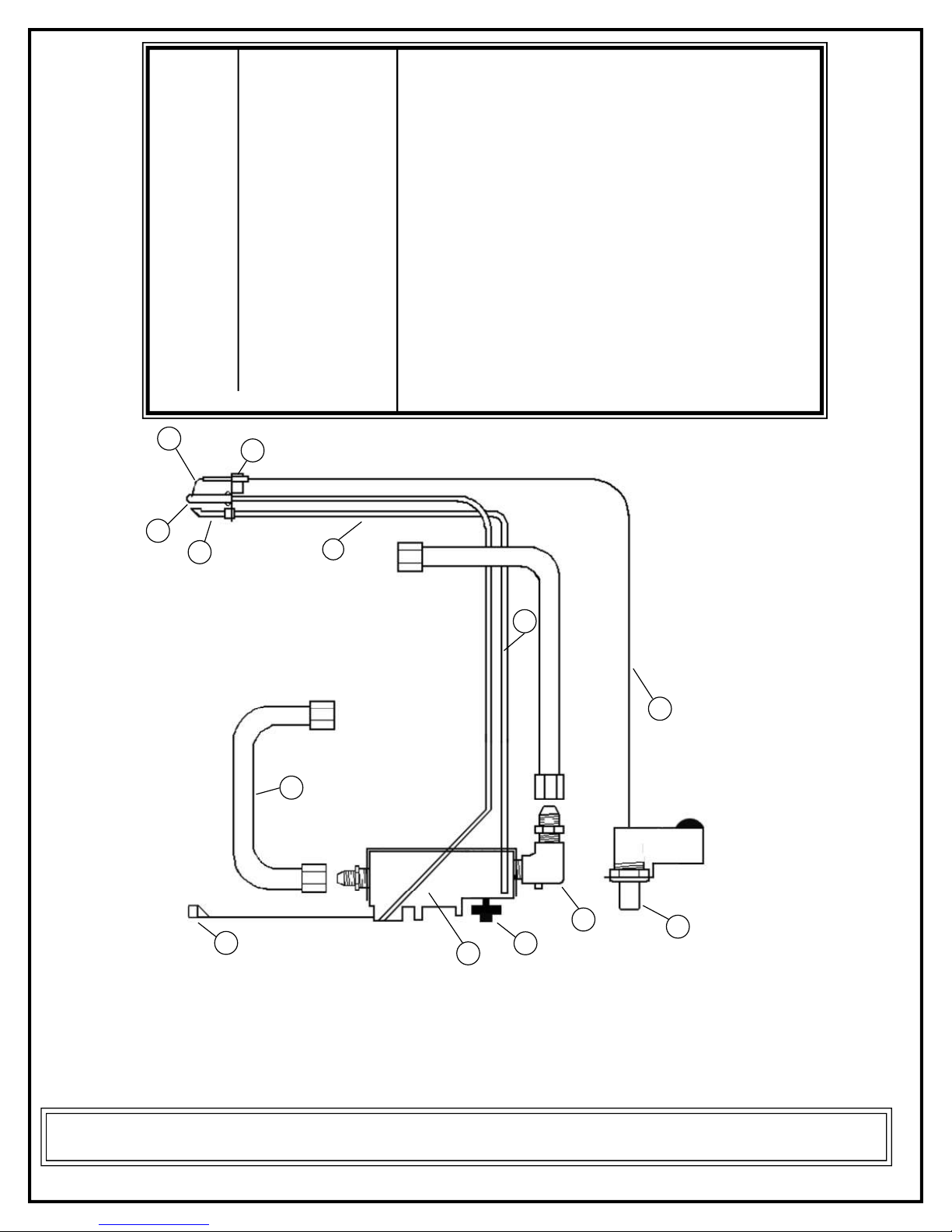

ITEM PART NO. DESCRIPTION
1 MV-1 Dexen VALVE 6003 Natural Gas
Conversion Kit L.P. Gas
2 MV-1A Valve Control
3 MV-1B Piezo Igniter
4 MV-4 High Limit Switch 350 Degree
5 MV-5 Piezo Lighter Wire
6 MV-6 Gas Line In
7 MV-7 Thermopile Wire
8 MV-8 Pilot Supply Tube
9 MV-9 Gas Line to Burner
10 MV-10 Pilot Assembly Robert Shaw PG9
11 MV-11 Piezo Lighter Electrode
12 MV-12 Pilot Hood
13 MV-13 Thermopile Robert Shaw
6
13
12
11 10
9
8
7
5
3
2
1
The pilot fl ame adjustment is labeled on the top of the valve. Locate the pilot adjustment at the up-
per right hand of the valve near the pilot tube connection.
The pressure regulator adjustment is located on the left of the valve control.
CAUTION: Only trained and qualifi ed service persons should attempt to adjust the pressure
or pilot height.
4
Gas Carousel 4/08/15

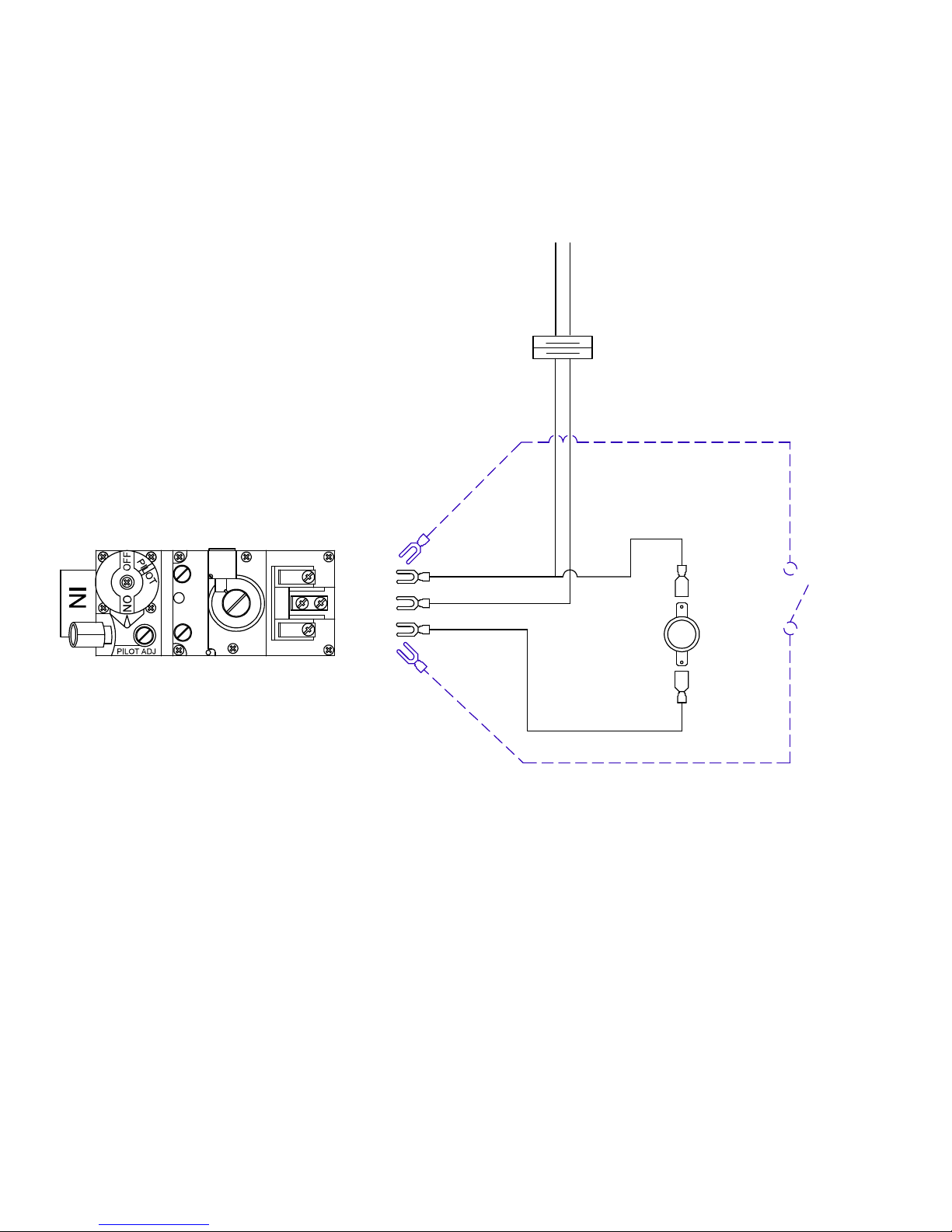

Valve Wiring Schematic
THERMOPILE
DEXEN 6003 GAS VALVE
NATURAL GAS 3.5 WC MAX 1/2 PSI
FOR MILIVOLT SYSTEM ONLY
LP/PROPANE CONVERSION KIT 10 WC
TH
TP
TP/TH
RED
WHITE
BLACK HIGH LIMIT
SWITCH OPTIONAL
WALL
SWITCH,
THERMOSTAT
OR REMOTE
Gas Carousel Page - 11 Gas Carousel 4/08/15

Air Shutter
Figure F

Gas Burner
Gas Carousel 4/08/15
Gas Carousel Page - 12
Pilot Flame
Adjust Pilot Flame so that fl ame travels across
the thermopile. If the pilot will not remain lit the
pilot may require adjustment.
Frame In 13" x 13"
6
A deeper support box available for
pitched or open beam ceilings.
1. Place the volcanic rock around the burner.
Keep the rock away from the pilot assembly.
2. Arrange the logs around the burner as desired.
Move the logs to obtain the desired appear-
ance.
WARNING! The logs may become hot when
exposed to fl ame. Allow suffi cient time for the
logs to cool prior to moving or use gloves for
protection.

ANSI Z21.50
CSA/CGA 2.22-2014
Gas Carousel 4/08/15
Assemblage et l'installation Instructions
Laisser ces instructions avec le propriétaire.
Inscrite ventilé appareil au gaz décoratif
POUR VOTRE SÉCURITÉ
QUE FAIRE SI UNE ODEUR DE GAZ
Ouvrez Windows
Ne essayez pas d'allumer l'appareil.
Ne touchez à aucun interrupteur électrique;
ne pas utiliser ne importe quel téléphone dans
votre bâtiment.
Appelez immédiatement votre fournisseur de
gaz à partir du téléphone d'un voisin. Suivez
les instructions du fournisseur de gaz.
Si vous ne pouvez pas joindre votre fournis-
seur de gaz; appeler le service d'incendie.
POUR VOTRE
SÉCURITÉ .
Ne pas stocker ou utiliser
essence ou autres
vapeurs infl ammables
et des liquides dans le
à proximité de cet
ou de tout autre
appareil.
AVERTISSEMENT : Une installation, un réglage, une modifi cation , un service ou
d'entretien peuvent causer des blessures ou des dommages matériels. Report-
ez-vous à ce manuel. Pour de l'aide ou des renseignements supplémentaires,
consultez un installateur qualifi é; agence de service ou le fournisseur de gaz.
Ne pas utiliser cet appareil si une partie quelconque a été submergée. Ap-
pelez immédiatement un technicien de service qualifi é pour inspecter
l'appareil et remplacer toute pièce du système de contrôle et toute com-
mande de gaz qui a été sous l'eau.
Gas Carousel Page - 13

INFORMATIONS GÉNÉRALES
Cet appareil a été testé conformément aux normes de sécurité nationales et a été certifi é par Lab test
pour l'installation et le fonctionnement de la manière décrite dans ce manuel.
Se il vous plaît lire toutes les instructions avant de commencer votre installation. Vérifi ez auprès de
votre agence de code du bâtiment local pour assurer la conformité aux codes locaux. En l'absence
de codes locaux, l'installation doit se conformer à code National Fuel Gas ANSI Z22.3.1. Au Canada,
/ CGA - B149.1 et B149.2 codes d'installation CAN actuelles
Installation et réparation doivent être eff ectuées par un technicien qualifi é. L'appareil doit
être inspecté avant son utilisation et au moins annuellement par une personne qualifi ée. Un
nettoyage plus fréquent peut être nécessaire en raison des peluches provenant des tapis,
literie, etc. Il est impératif que les compartiments de contrôle, les brûleurs et les passages
d'air de l'appareil doivent rester propres.
Gas Carousel Page - 14
Déballez toutes les pièces de cartons inspecter soigneusement tous les éléments. Si des pièces
sont endommagées ou manquantes, contactez expéditeur et le marchand immédiatement.
Ne pas installer cet appareil en utilisant les pièces endommagées.
ALIMENTATION EN GAZ
Pour une utilisation avec du gaz naturel ou au gaz propane , selon l'option que vous avez commandé .
La pression minimum d'entrée d'alimentation en gaz aux fi ns de réglage de l'entrée:
Naturel = minimum 5.5 "de colonne d' eau ( 1.4 kPa ) maximum 10.5 " de colonne d'eau ( 2.6 kPa )
Propane = 11 minimum "de colonne d' eau ( 2.75 kPa ) 13 maximum " de colonne d'eau ( 3.25 kPa )
a. Le système d'alimentation doit comprendre une vanne d'arrêt manuelle et l'union dans la ligne,
de sorte que l'appareil peut être déconnecté pour l'entretien.
b . L'appareil et son robinet d' arrêt doivent être débranchés du système de tuyauterie d'alimentation
en gaz pendant les essais de pression de ce système à des pressions d'essai de plus de 1/2
psig ( 3.5 kPa ).
c . L'appareil doit être isolé du système de tuyauterie d'alimentation en gaz en fermant son robinet
manuel d'arrêt individuel durant tout test de pression du système de tuyauterie d'alimentation en
gaz à des pressions de test inférieure à 1/2 lb ( 3.5 kPa ) égales ou.
d. Un 1/8 de pouce N.P.T. branché taraudage est prévu, pour le raccordement de la jauge de test,
sur le coude adjacent à la soupape de commande de gaz.
En raison des températures élevées, l'appareil devrait être situé hors de la circulation
et loin des meubles et des rideaux.
Gas Zircon 34 3/12/15

ÉVACUATION
L'appareil est un appareil ventilé et doit être raccordé à une cheminée / fumées conformément à ce
code, en utilisant les instructions du fabricant de la cheminée . Longueur de connecteur minimale est
de 4 '.
L'évent de sortie ne doit pas être encastré dans un mur ou le revêtement.
Gas Carousel Page - 15
Cet appareil ne doit pas être raccordé à un conduit de cheminée desservant un
solide appareil de combustion séparée.
VENT REGISTRE
Cet appareil peut être installé avec un dispositif évent amortisseur Référence MD8. Suivez les
instructions d'installation pour cette partie. Cette partie doit être installé par un technicien qualifi é.
Le volet motorisé est situé dans la section du milieu du tuyau. Seulement cet appareil peut être servi
par le dispositif évent d'amortisseur installé sur cet appareil. Le dispositif évent de registre doit être
inspecté annuellement par un installateur qualifi é.
Le volet motorisé contrôlé thermiquement est un dispositif d'économie d'énergie conçu pour une
installation dans les évents d'appareils au gaz énumérés équipés d'un coupe-tirage. Amortisseur
économise de l'énergie en empêchant l'échappement de l'air chauff é à travers le système d'évacuation,
lorsque l'appareil ne est pas utilisé.
Il a une plaque ronde qui restera fermée lorsque l'appareil ne est pas en fonctionnement. Lors de
l'allumage de l'appareil, les fumées chaudes atteignent l'amortisseur, ce qui provoque le voile pour
ouvrir ainsi le passage d'évent en une courte période de temps.
L'installation des volets de ventilation peut augmenter le risque de condensation dans les cheminées
de maçonnerie surdimensionnés. Cela est dû à une mauvaise isolation thermique de la cheminée et
la circulation d'air réduit quand l'amortisseur est fermé. Nous recommandons que les cheminées de
maçonnerie être alignés avec des matériaux tels que l'évacuation de gaz de type B, en aluminium
ou en acier inoxydable pour réduire le risque de condensation. La plupart des codes du bâtiment,
en fait, nécessitent le revêtement de cheminées lorsque les appareils à gaz sont évacués dans des
cheminées en maçonnerie.
Longueur de con-
necteur minimum
est de 48 "
Gas Zircon 34 3/12/15

DÉGAGEMENTS
Assurez-vous que les dégagements minimum aux matériaux combustibles sont maintenus lors de
l'installation, y compris un espace suffi sant pour le bon fonctionnement et l'entretien de l'appareil.
Les distances minimales de l'appareil aux matériaux combustibles sont indiqués sur les fi gures 1 et 2.
Placer l'appareil sur une surface plane solide, continu ( c.-à- bois, tuiles , béton, métal ). L'unité doit être
endroits sur panneau de bois ou de métal dépassant de la largeur et de la profondeur de l'unité, une fois
installé sur un tapis ou d'autres matériaux combustibles.
REMARQUE: Assurez-vous que l' ouverture de l'air du chauff age à combustion ne est pas obstrué. Il faut
prévoir pour la combustion adéquate et l'air de ventilation, avec des dégagements suffi sants autour de
l'ouverture. Il doit y avoir un accès suffi sant pour l'entretien et le bon fonctionnement.
Gas Carousel Page - 16 Gas Zircon 34 3/12/15
Figure 1 Figure 2
DÉGAGEMENTS
PAROI LATÉRALE ET BACKWALL
INSTALLATION
Unité de fl anc Unité de paroi arrière -------152mm
Connecteur à la paroi latérale ---------------152mm
Centre de connecteur à la paroi latérale --679mm
Retour connecteur pour mur -----------------578mm
Centre de connecteur à l'arrière- mur -----679mm
INSTALLATION EN COIN
Unité au mur adjacent -----------------------152mm
Connecteur à Wall Adjacent ----------------578mm
Centre de connecteur à mur adjacent ---679mm
AVERTISSEMENT
Les enfants et les adultes doivent être sensibilisés aux dangers de la température de surface et
devraient rester à l'écart pour éviter les brûlures ou l'infl ammation des vêtements. Les jeunes en-
fants doivent être surveillés attentivement lorsqu'ils sont dans la même pièce que l'appareil. Les
tout-petits, les jeunes enfants, et d'autres peuvent être sujets aux brûlures accidentelles. Une bar-
rière physique est recommandée se il ya des personnes à risque dans la maison. Pour restreindre
l'accès à un foyer ou poêle, installez une barrière de sécurité ajustable pour éloigner les bambins,
les jeunes enfants et autres personnes à risque hors de la pièce et loin des surfaces chaudes.
ATTENTION
Tout écran ou protecteur retiré pour l'entretien d'un appareil doivent être remplacés avant
d'utiliser l'appareil. Si la barrière est endommagée, la barrière doit être remplacé par la barrière du
fabricant pour cet appareil.
Vêtements ou autres matériaux infl ammables ne doivent pas être placés sur ou près de l'appareil.
Toutes les dimensions en millimètres - All Dimensions in millimeters
152
152
679
679
679
578
152
679
578
152

Installation Verre
Porter des lunettes de protection lors de l'assemblage de cet appareil. Vérifi ez tout le verre et les
pièces. Remplacer les pièces endommagées avant de poursuivre l'installation . Ne pas monter cette
unité avec les pièces endommagées . Si vous devez arriver à briser une vitre , il doit être remplacé
avec verre céramique.
1. Le panneau de porte a eu l'ensemble de verrouillage et les charnières installées à l'usine . Retirez la
charnière inférieure laissant le collé sur la plaque en position.
2. Placer la charnière inférieure dans le trou dans le pot à feu , avec la rondelle en dessous.
3. Insérez la charnière supérieure dans le trou dans la partie supérieure de l'ouverture de la porte. Faites
glisser le panneau de porte de verre dans la charnière inférieure.
4. Maintenir le panneau de porte dans la position fermée pour permettre l'accès aux vis de la charnière.
5. Le maintien d'un " jeu 1/8 au poste de porte à gauche, serrer les vis dans les charnières
parfaitement .NE PAS TROP SERRER . Re - ajuster si nécessaire pour un alignement correct.
6. Notez que deux panneaux ont matériau d'étanchéité sur un bord . Ces pièces passent de chaque côté
de la porte. Se assurer que ces deux pièces sont placées entièrement dans le canal de chaque côté
de la porte. Ne pas le faire ce qui fera le reste de l'installation de verre impossible.
7. Première desserrer les moulures de la vitre . Il se agit d' une bande métallique fi xée par une vis au
milieu. Commencez avec le panneau de porte gauche . Le joint doit être sur le côté droit du panneau
8. Faire glisser le joint d'étanchéité bord complètement dans le canal sur le côté de la porte. Le bord
gauche de la vitre devrait maintenant entrer dans le bouton au fond du verre.
9. Baissez la vitre dans le clip de verre inférieure.
10. Répétez les étapes 8 et 9 avec le panneau de la porte droite . Le joint sera sur le côté gauche du pan-
neau avec le bord poli pas au sommet.
11. Les panneaux restants peuvent maintenant être installés . Le bord qui ne est pas polie est placée au
sommet. Comme chaque panneau est installé remplacer la retenue de verre en place, mais ne pas
serrer.
12. Après que tous les panneaux de verre sont installés les panneaux centre pour réduire les lacunes qui
peuvent être entre les panneaux de verre.
13. Serrer les moulures de la vitre.
Hood
Retainer
and Screw
Glass
Lower Glass
Button
Upper Glass
Channel
Gas Carousl Page - 17
ATTENTION!
Ne pas utiliser des matériaux de substitution pour rem-
placer les panneaux de verre céramique.
Ne pas claquer la porte ou frapper les panneaux de ique
avec des objets que la rupture peut se produire.
Ne pas utiliser cet appareil avec des panneaux de verre
cassées ou manquantes.
Ne pas nettoyer la vitre pendant que l'appareil est chaud.
Nettoyez les panneaux de verre céramique avec un nettoy-
eur de verre non abrasif . Pour nettoyer le côté opposé de la
porte il suffi t de retirer le panneau de verre arrière pour at-
teindre le verre en face de la porte.
Gas Carousel 4/08/15

Gas Carousel Page - 18
Instructions d'installation
Ne pas installer dans une maison mobile
LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT DE COMMENCER
L'INSTALLATION .
Unité de mesure de respecter les distances minimales aux matériaux combus-
tibles . Les dégagements minimaux sont indiqués dans les fi gures 1 et 2. Il est
recommandé de ne pas les traverses généraux dans le plafond ou un toit être
coupés . Repositionner l'unité si nécessaire , en faisant attention de ne pas se rap-
procher que les distances minimales .
CONDUITE DE GAZ ATTACHEMENT
La ligne d'alimentation en gaz doit être installé sur
le côté arrière droit de l'unité de gaz. Cette ligne
d'alimentation doit être d'un minimum de 1/2 " , tube
de type fer noir . Un manuel distinct robinet d'arrêt
doit toujours être utilisé . Vérifi ez les codes locaux
pour son placement nécessaire et le type de vanne.
En général, il doit être placé à 6 ' de l'appareil. Cette
vanne ne est pas prévue.
8" Class 'A' All Fuel
8" Slip Section
8" Single Wall
Chimney Connector
or Adapter
Support Box
Framing
Ceiling/Sheet Rock
Key
Valve

8 1/2"
Front
Exigences de ventilation
Utilisez un "A" tout système de cheminée
de carburant maçonnerie ou classe. Suivez
exigences , les instructions d'installation de
tous les fabricants et les codes de construc-
tion locaux .
Utilisation d'un adaptateur mural simple ou
connecteur de dégagement à proximité est
nécessaire pour cette installation .
Cette partie est fournie par le système de
cheminée
fabricant.
Malm ne fournit pas cette partie .
Défaut d'installer cette partie selon le fab-
ricant des instructions d'installation de la
cheminée peut entraîner un incendie .
Gas Carousel 4/08/15

Gas Carousel Page - 19
Chimney Connector Instructions
1. The slip connector section has three holes located at the top of the pipe. After the support box
has been installed either the DuraVent 8DBK-ADSL Adapter ICC Excel Flue Extension (8EX)
Selkirk Stovepipe Adaptor,Or Single Wall Chimney Adapter slip connector is inserted into the
bottom of the support box. Follow the manufacturer's installation instructions. Some adapters
require installation onto the bottom of the fi rst section of pipe placed into the support box from
the attic or roof. Attach the single wall slip connector to the adapter with three sheet metal
screws.
2. Slip the starter section over the slip connector. Slide the starter section up only enough to
allow the placement unit.
3. Once the unit is in place insert the bottom of the of the starter section into the unit.
At fi rst glance you may become concerned that smoke will escape the pipe and enter the room.
This is not how the system will work. The vacuum in the chimney system will always pull air into
the chimney. If you experience a downdraft with your installation it indicates that additional chim-
ney height or a specialty draft cap may be required for your chimney to operate correctly. Contact
your dealer for further information regarding downdrafts.
Malm connector pipe is made of heavy 22 gauge cold rolled steel. Approximately 60% thicker
than standard single wall stove pipes and is designed to last for many years.
DuraVent 8DBK-ADSL Adapter
ICC Excel Flue Extension (8EX)
Selkirk Stovepipe Adaptor
Or Single Wall Chimney Adapter
Adapter Not Included
Insulated Pipe
Ceiling
Support Box
Sheet Metal
Screw - 3 Minimum
Slip Connector
Type HT
Chimney System
Single Wall Chimney Adapter
Slip Connector.
Sheet Metal Screw to
Chimney Connector.
Starter Pipe Section
Bottom Fits Into hood
Location of
Barametric Damper
Hood
Gas Carousel 4/08/15

MODE D'EMPLOI
POUR VOTRE SÉCURITÉ LIRE AVANT ECLAIRAGE
AVERTISSEMENT : Si vous ne suivez pas ces instructions à la lettre, un incendie ou une
explosion entraînant des dommages matériels, des blessures ou des pertes de vie.
A. Suivez ces instructions à la lettre. Cet appareil possède une veilleuse qui doit être allumée à la
main.
B. AVANT L'ALLUMAGE, sentez autour de l'appareil pour le gaz. Assurez-vous de sentir près du
plancher, car certains gaz sont plus lourds que l'air et se déposent sur le sol. QUE FAIRE SI UNE
ODEUR DE GAZ Ne essayez pas d'allumer l'appareil. Ne touchez à aucun interrupteur électrique;
ne pas utiliser ne importe quel téléphone dans votre bâtiment.
Appelez immédiatement votre fournisseur de gaz à partir du téléphone d'un voisin. Suivez les
instructions du fournisseur de gaz. Si vous ne pouvez pas joindre votre fournisseur de gaz, ap-
pelez le service d'incendie.
C. Ne utilisez que votre main pour enfoncer ou tourner le bouton de contrôle du gaz. Ne jamais
utiliser des outils. Si le bouton ne sera pas enfoncer ou à tourner à la main, ne essayez pas de le
réparer, appelez un technicien de service qualifi é. Une tentative de réparation peuvent provoquer
un incendie ou une explosion.
D. Ne utilisez pas cet appareil si une partie quelconque a été submergée. Appelez immédiatement
un technicien de service qualifi é pour inspecter l'appareil et pour remplacer toute pièce du sys-
tème de contrôle et toute commande de gaz qui a été sous l'eau.
INSTRUCTIONS D'ALLUMAGE
1. ARRÊTEZ ! Lire les consignes de sécurité ci-dessus sur cette étiquette.
2. Poussez le bouton de commande légèrement et tournez à "OFF".
REMARQUE : Bouton ne peut être tourné de "PILOT" à "OFF" l'enfoncer légèrement. Ne forcez
pas.
3. Attendez cinq ( 5 ) minutes pour laisser échapper tout le gaz. Si vous sentez une odeur de
gaz, ARRÊTEZ ! Suivez «B » dans les consignes de sécurité ci-dessus sur cette étiquette . Si
vous ne sentez pas de gaz, passez à l'étape suivante.
4. Tourner le bouton sur le contrôle du gaz vers la gauche pour à "PILOT".
5.Pousser sur le bouton de commande tout le chemin et maintenir . Immédiatement allumez la
veilleuse en appuyant sur le bouton rouge léger . Continuer de pousser le bouton rouge plus
clair jusqu'à ce que le pilote est allumé Maintenez le bouton pendant environ une ( 1 ) minute
après que le pilote est allumé Relâchez le bouton et il apparaîtra remonter . Si le bouton ne
revient pas , éteignez le gaz de vanne d'arrêt et appeler un technicien de service . Veilleuse
devrait rester allumée Si elle se éteint , répétez les étapes 3 à 6 .
6. Tourner le bouton de contrôle du gaz dans le sens antihoraire à "ON."
Pour Couper le gaz
1. Pousser sur le bouton de contrôle du gaz et tournez à "OFF." Ne forcez pas.
Gas Carousel Page -20
Assemblée Pilot
CONTROL VALVE
THERMOPILE
THERMOSTAT
THERMOPILE
THERMOSTAT
PILOTE DE GAZ TUBE
PILOT ADJ. VIS
PRESSION DE COLLECTEUR TAP
ENTRÉE DE PRESSION
SUR/DE GAZ
BOUTON DE COMMANDE
Gas Carousel 4/12/15
