Malmbergs SPK450 User manual

BRUKSANVISNING
EN
FI
SE Sänkbar pump
INSTRUCTION MANUAL
Submersible Pump
KÄYTTÖOHJEET
Upotettava pumppu
Modell / Malli / Model: SPK450 88 792 53

2
DIAGRAM
No Description No Description No Description
1 Screw 19 Undulated washer 37 Washer
2 Cable presser 20 Bearing 38 Spring washer
3 Protector 21 Rotor 39 Nut
4 Handle 22 Bearing 40 Pump cashing
5 Bolt 23 "O" ring 41 Gasket
6 Washer 24 Oil chamber 42 Pump cover
7 Cable 25 "O" ring 43 Gasket
8 Screw 26 Mechanical seal 44 Bolt
9 Flange 27 Oil chamber cover 45 Valve
10 Cable protector 28 Washer 46 Valve seat
11 Capacitor 29 Spring washer 47 Base plate
12 "O" ring 30 Screw 48 Nut
13 Gasket 31 "O" ring 49 Line protector
14 Nut 32 Screw 50 Screw
15 Outlet connector 33 Oil seal 51 Spring
16 Gasket 34 Lip seal 52 Washer
17 Stator 34 Washer
18 Pump casing guard 36 Impeller

3
SE
SÄKERHETSANVISNINGAR
Läs noggrant innan användning:
• Dessa anvisningar skall förvaras i närheten av pumpen.
• Anvisningarna skall bifogas pumpen om du säljer den eller lämnar den vidare.
• Använd endast pumpen i nedsänkt tillstånd.
• Pumpen får endast användas om hölje och kabel/stickpropp är felfria.
• Jordfelsbrytare ska alltid användas för personskydd.
• Barn eller personer som inte är förtrogna med bruksanvisningen får inte använda
pumpen.
• Inga förändringar eller ombyggnationer av pumpen får göras.
• Lyft, transport eller uppfästning får aldrig göras med anslutningskabeln.
• Vid skador på pumpen skall den omgående tas ur bruk och lämnas in för reparation.
• Kontrollera att förlängningskablar som ansluts till pumpen är intakta.
• Skydda anslutningskabel och förlängningskablar mot skarpa kanter, värme, rörliga
delar m.m.
• Pumpen är endast avsedd för tillfällig drift.
• Pumpen skall kontinuerligt övervakas under drift.
• Uttag som pumpen strömförsörjs från ska vara skyddade av en jordfelsbrytare med
max. utlösningsström 30mA.
ANVÄNDNINGSOMRÅDEN
Vid översvämningar, tömning av pooler, regnvatten och bruksvatten.
Pumpen är ej avsedd för:
• Dricksvatten
• Saltvatten
• Livsmedel
• Kemikalier
• Frätande, brandfarliga eller gasformiga vätskor
• Vätskor varmare än 40°C
• Vätskor med sand eller annat slipande material
HANDHAVANDE
• Anslut lämplig slang (medföljer ej) till pumpen med slangklämma. Dra ej åt för hårt så
att utloppsröret skadas.
• Sänk ned pumpen i vattnet med lina. Pumpen ska sänkas lutande så att luft inte blir
kvar. Dra eller sänk aldrig pumpen genom att hålla i anslutningskabeln eller utlopps-
slangen!
• Kontrollera att insuget inte blockerats och att den står på plant och stadigt underlag.
Pumpen får inte gräva sig ned i marken, då den förstörs.
• Anslut stickproppen till vägguttag/skarvuttag med spänning och frekvens enligt speci-
fikation. Uttag ska skyddas mot vatten.
• Övervaka pumpen kontinuerligt under drift.

4
FELSÖKNING
Alla reparationer ska utföras av kvalificerade personer. Apparaten innehåller elektriska
komponenter som endast får repareras av behörig elektriker.
Problem Orsak Åtgärd
Pumpen
går inte
Ingen strömförsörjning Kontrollera kablar, stickproppar, uttag och säkring
Motorn överhettas Kontrollera om vätsketemperaturen är för hög
eller om pumpen är igensatt. Eliminera orsaken.
Jordfelsbrytaren har löst
ut
Återställ jordfelsbrytaren. Kontakta behörig elek-
triker om jordfelsbrytaren löser ut upprepade
gånger.
Motorn är defekt Kontakta behörig servicerepresentant
Pumpen
går men
levererar
ingen
vätska
Sugöppning är igensatt Rensa sugöppningen
Pumpen suger luft Luta pumpen när den sänks ned i vätskan. Slå
av och på pumpen flera gånger för att avlägsna
luften.
Pumpen är igensatt Rensa pumpen
Pumpen
ger för
lite vatten
För hög pumphöjd Överskrid inte högsta tillåtna pumphöjd
För liten trycklednings-
diameter
Använd grövre tryckledning
Igensatt tryckledning Rensa tryckledningen
Sugöppning är igensatt Rensa sugöppningen
Vikt tryckledning Räta ut tryckledningen
Läckage i tryckledning Täta tryckledningen och alla anslutningar
Pumpen
bullrar
Pumpen suger luft Kontrollera att vätskenivån är tillräcklig
Luta pumpen när den sänks ned i vätskan
Efter användning
Rengör pumpen utvändigt och kör den en stund med rent vatten i en hink/behållare för
att rengöra den invändigt.
Förvaring
Pumpen ska förvaras frostfritt då den kan innehålla vatten som kan spränga pumphuset.

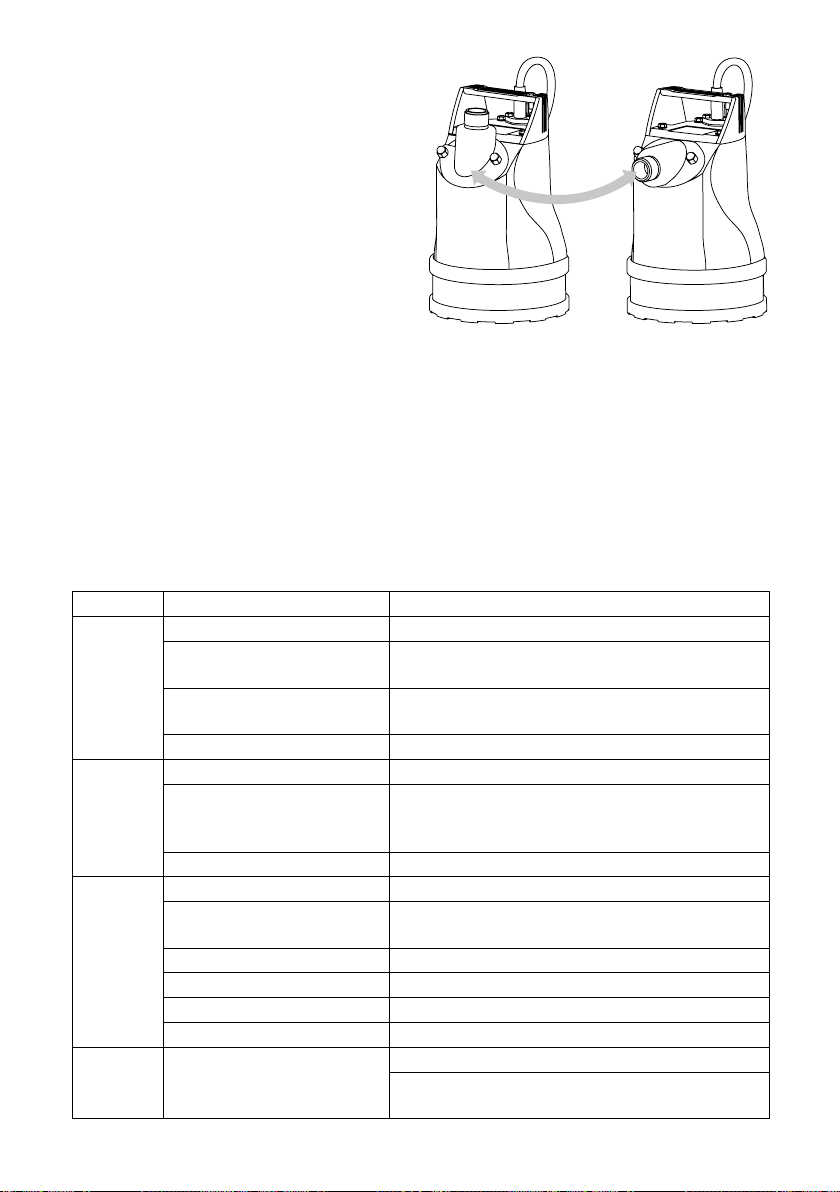

Utloppsröret är vändbart i vertikalt eller
horisontellt läge.
Lossa de två muttrarna och ta försiktigt
av flänsen. Var noggrann så att inte pack-
ningen skadas.
Montera dit flänsen i önskat läge och dra
åt muttrarna.
UNDERHÅLL
Före användning
Kontrollera att inga skador uppstått på
kablar eller hölje.

5

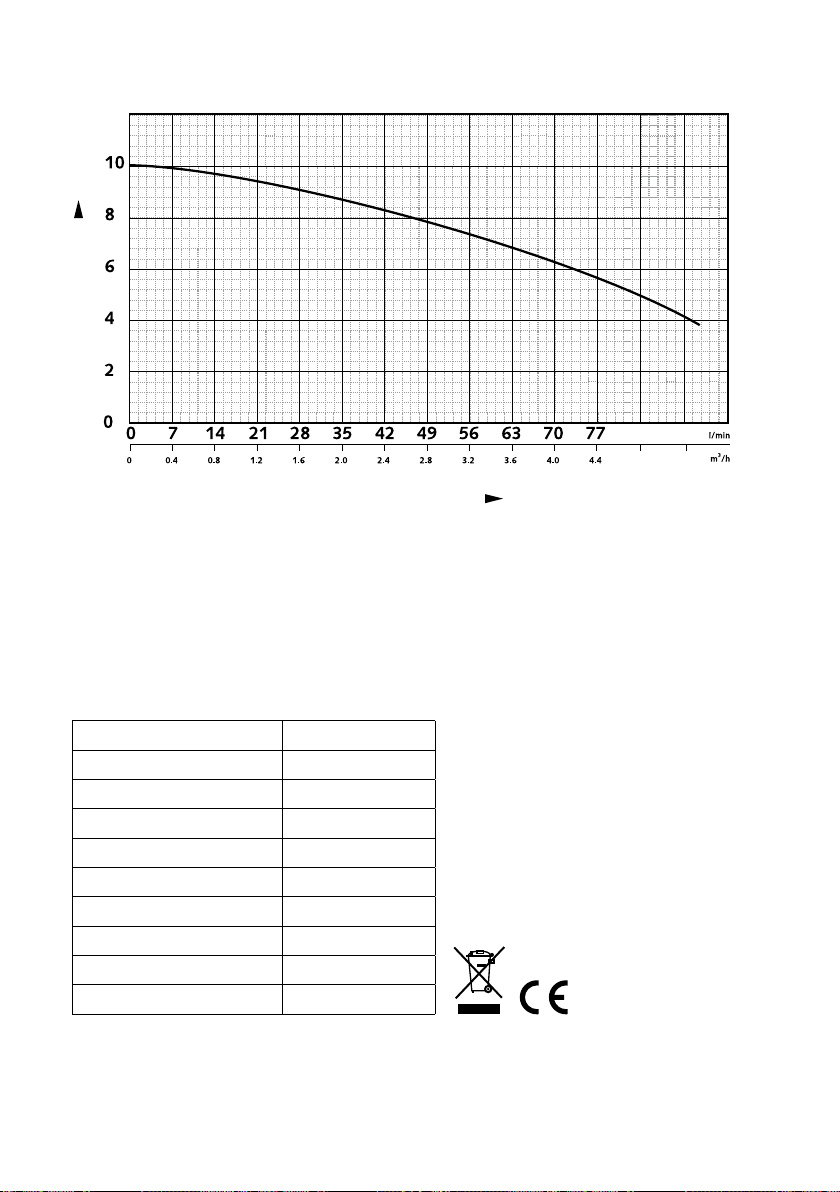

PRESTANDAKURVA
Slangdiameter 1” (25,4 mm)
Längd, anslutningskabel 6 m
Max flöde 85 l/min
Max pumphöjd 10 m
Max djup under vatten 5 m
Max kornstorlek 0,2 mm
Överhettningsskydd Bimetall
Märkspänning 230V, 50Hz
Effekt 450W
Vikt 10,5 kg
TEKNISKA DATA
Vattenmängd l/min
Total pumphöjd H(m)
4.8
80 83
5

6
FI
TURVALLISUUSOHJEET
Lue ohjeet huolellisesti ennen käyttöönottoa:
• Nämä ohjeet tulee säilyttää pumpun läheisyydessä.
• Ohjeiden tulee seurata mukana mikäli myyt pumpun tai luovutat sen muualle.
• Käytä pumppua ainoastaan upoksissa.
• Pumppua saa käyttää vain jos suojus ja kaapeli ovat ehyet.
• Henkilösuojana tulee aina käyttää vikavirtasuojakytkintä.
• Lasten tahi laitteen käyttöä hallitsevien henkilöiden ei ole sallittua käyttää pumppua.
• Pumppuun ei ole sallittua tehdä rakenteellisia muutoksia.
• Liitosjohtoa ei saa käyttää nostamisen, kuljettamisen tai kiinnittämisen apuna.
• Vian ilmetessä pumppu on välittömästi poistettava käytöstä ja korjattava.
• Varmista että pumppuun liitetyt jatkojohdot ovat kunnossa.
• Suojaa liitosjohto ja jatkojohdot teräviltä kulmilta, lämmöltä, liikkuvilta esineiltä yms.
• Pumppu on tarkoitettu vain väliaikaiseen käyttöön.
• Pumppua tulee jatkuvasti valvoa käytön aikana.
• Pistorasia jossa pumppua käytetään, tulee olla varustettuna 30mA laukaisuvirralla
olevalla vikavirtasuojalla.
KÄYTTÖKOHTEET
Ylivuototilanteissa, altaiden tyhjentämiseen, sadevedessä, käyttövedessä.
Pumppua ei tule käyttää:
• Juomavedessä
• Suolavedessä
• Elintarvikkeissa
• Kemikaaleissa
• Ärsyttävissä, palovaarallisissa tai kaasuuntuvissa aineissa
• Nesteissä jotka ovat lämpimämpiä kuin 40°C
• Nesteissä joissa on hiekkaa tai muita hioavia aineita
KÄSITTELY
• Liitä pumppu soveltuvaan letkuun (ei sis.). Älä vedä liian kovaa, poistoputki vaurioituu.
• Upota pumppu veteen köyden avulla. Pumppu tulee upottaa kaltevasti, ilman
poistamiseksi. Älä milloinkaan upota pumppua pitäen kiinni johdosta tai poistoletkusta!
• Varmista imuaukkojen esteettömyys ja että laite seisoo tasaisella ja tukevalle alustalla.
Pumppu ei saa kaivautua maahan, siinä se särkyisi.
• Liitä pistotulppa seinäpistorasiaan/jatkojohtoon jonka jännite ja taajuus ovat ohjeen
mukaiset. Pistorasia tulee suojata vedeltä.
• Valvo jatkuvasti pumpun käyttöä.

7
VIAN ETSINTÄ
Ammattilaisen henkilön tulee suorittaa kaikki korjaustyöt. Laite sisältää elektronisia osia
jotka saa korjata vain valtuutettu sähköasentaja.
Vika Syy Toimenpide
Pumppu ei
käy
Ei sähköä Tarkista kaapelit, pistotulpat, pistorasia ja
sulakkeet.
Moottori kuumenee Varmista että nestelämpötila ei ole liian
korkea tai ettei puppu ole tukossa. Poista syy.
Vikavirtakytkin on
lauennut
Palauta vikavirtasuojakytkin. Ota yhteys
valtuutettuun sähköasentajaan jos
suojakytkin laukaisee jatkuvasti.
Moottori on tehoton Ota yhteys huoltoliikkeeseen
Pumppu
käy mutta
ei pumppaa
nestettä
Imuaukko on tukkeutunut Puhdista imuaukko
Pumppu imee ilmaa Kallista pumppua upottaessasi sen
nesteeseen. Käynnistä ja sammuta pumppu
monta kertaa poistaaksesi ilman.
Pumppu on tukkeutunut Puhdista pumppu
Pumppu
pumppaa
liian vähän
nestettä
Liian suuri nostokorkeus Älä ylitä sallittua nostokorkeutta
Liian pieni letkun halkaisija Käytä suurempaa letkua
Tukkeutunut letku Puhdista letku
Imuaukko on tukkeutunut Puhdista imuaukko
Poistoletku on taivuksissa Suorista poistoletku
Vuoto letkussa Tiivistä letku ja kaikki liitokset
Pumppu
metelöi
Pumppu imee ilmaa Varmista että nestepinta on tarpeeksi korkea
Kallista pumppua upottaessasi nesteeseen
Käytön jälkeen
Puhdista pumpun ulkopinnat ja pumppaa hetken ajan puhdasta vettä astiassa/tynnyrissä
puhdistaaksesi sisäpuolisesti.
Säilytys
Pumppu tulee säilyttää jäätymättömässä tilassa koska se saattaa sisältää vettä joka voi
puhkaista pumpun seinämät.

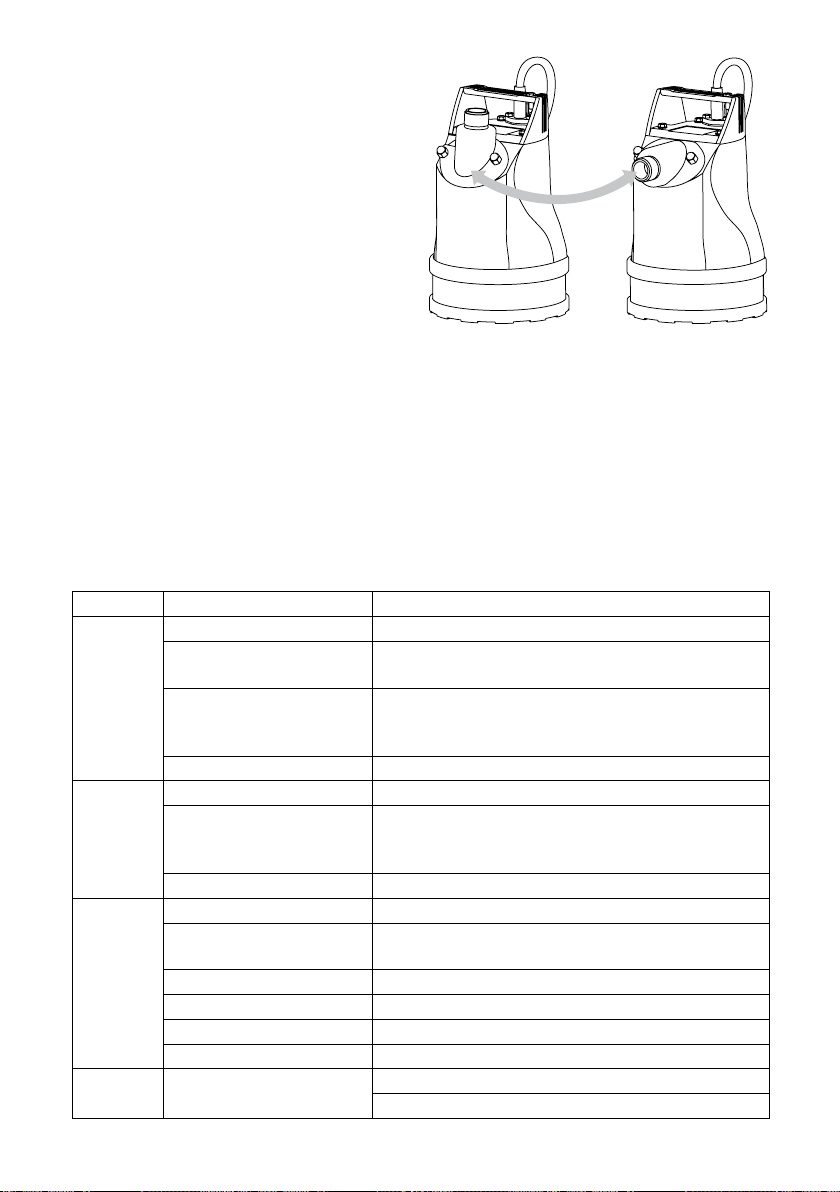

Poistoputki on käännettävissä pysty- ja
vaakasuoraan asentoon.
Irroita varoen kaksi mutteria ja ota
varovasti laippa irti. Varo tiivisteen
vaurioittamista. Asenna laippa toivottuun
asentoon ja kiristä mutterit.
HUOLTO
Ennen käyttöä
Tarkista että kaapeli ja suojus ovat
vahingoittumattomat.

8
SUORITUSKYKY KÄYRÄ
Letkun halkaisija 1” (25,4 mm)
Liitosjohdon pituus 6 m
Max. virtaus 85 l/min
Max. pumpunkorkeus 10 m
Max. syvyys veden alla 5 m
Max. hiukkaskoko 0,2 mm
Ylikuumenemissuoja Bimetalli
Nimellisjännite 230V, 50Hz
Teho 450W
Paino 10,5 kg
TEKNISET TIEDOT
Veden määrä l/minuutti
Pumppauskorkeus K (m)
4.8
80 83
5

9
EN
SAFETY PRECAUTIONS
Read carefully before use:
• These instructions must be stored near the pump.
• The instructions must always accompany the appliance in the event of ownership
transfer.
• Only use the pump when submerged.
• The pump may only be used if the housing and cable/plug are undamaged.
• RCD should always be used for personal protection.
• Children or people unfamiliar with these instructions may not use the pump.
• Never change or alter the pump.
• Never use the supply cable for lifting, transporting or fixing the device.
• If the pump is damaged, do not use and send immediately to repair.
• Check that any extension cords connected to the pump are undamaged.
• Protect supply cable and extension cords from sharp edges, heat, moving parts, etc.
• The pump is intended for temporary use only.
• The pump shall be continuously monitored during operation.
• The outlet from which the pump is powered from shall be protected with a residual
current device with a max. tripping current of 30mA.
APPLICATIONS
For use during floods, emptying of swimming pools, rainwater etc.
The pump is not intended for:
• Drinking water
• Salt water
• Food
• Chemicals
• Corrosive, flammable or gaseous fluids
• Fluids warmer than 40°C
• Fluids with sand or other abrasive materials
OPERATION
• Connect suitable hose (not supplied) to the pump using the hose clamp. Do not tight-
en too hard as this might damage the outlet hose.
• Submerse the pump into the water using a rope. Tilt the pump when it is submersed
so that no air remains inside. Never pull or submerse the pump by holding the supply
cable or the outlet hose!
• Make sure that the inlet is not blocked and that the unit stands on a level and stable
surface. The pump must not dig down into the ground, since it will get damaged.
• Check if the voltage indicated on the type plate corresponds to the local mains volt-
age, then connect the appliance. Always protect sockets from water.
• Monitor the pump continuously during operation.

10

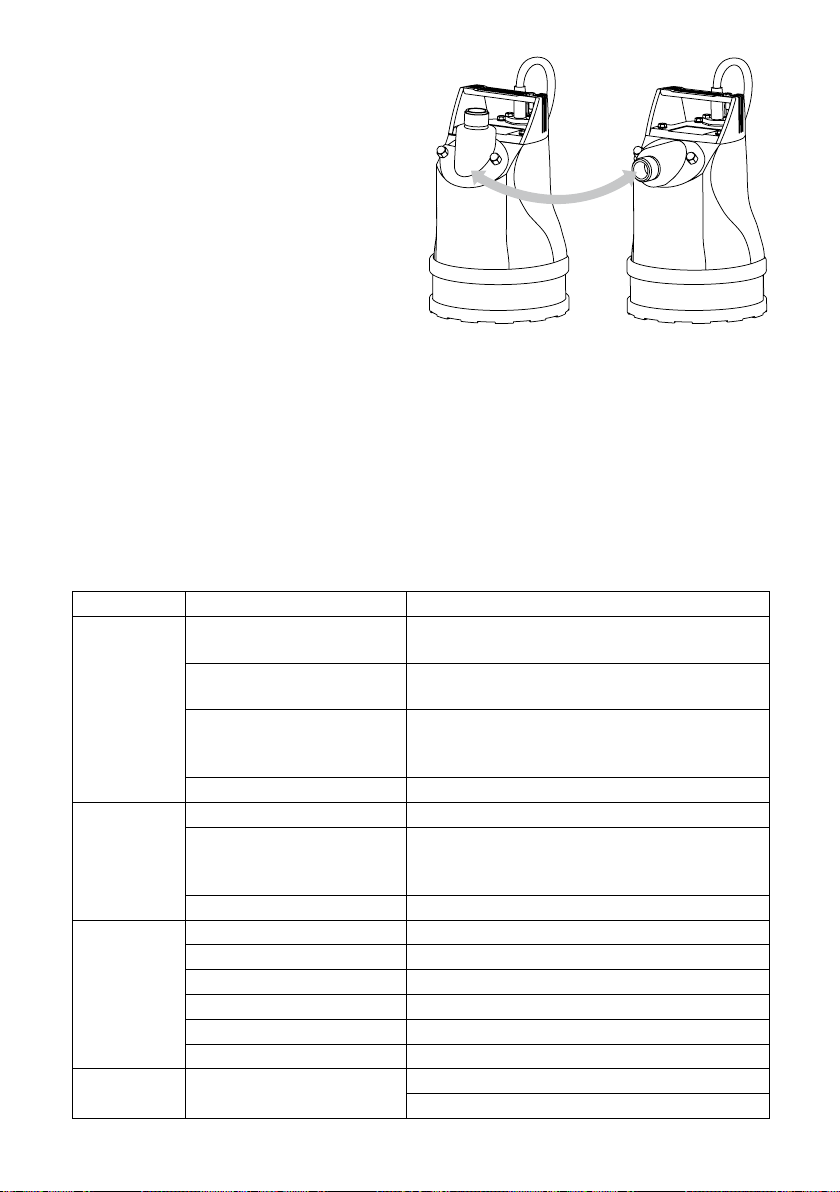

TROUBLESHOOTING
All repairs must be performed by qualified persons. The device contains electrical compo-
nents that can only be repaired by a qualified electrician.
Problem Cause Action
The pump
will not
run
No power supply Check cables, plugs, sockets and fuses
The motor is overheated Check if the water temperature is too high or if
the pump is clogged. Eliminate the cause.
The residual current
device has tripped
Reset the RCD. Contact a qualified electrician if
the RCD trips regularly.
The motor is faulty Contact an authorised service representative
The pump
runs, but
delivers
no liquid
Suction opening is clogged Clear the suction opening
The pump sucks air Tilt the pump when it is submersed into the liq-
uid. Switch the pump on and off several times
to remove the air.
The pump is clogged Clean the pump
The pump
gives in-
sufficient
water
Lifting head too high Do not exceed the max. permitted head
Pressure pipe diameter too
small
Use a larger pressure pipe
Pressure pipe is clogged Clear the pressure pipe
Suction opening is clogged Clear the suction opening
The pressure pipe is bent Straighten out the pressure pipe
Pressure pipe leakage Seal the pressure pipe and all connections
Noisy
pump
The pump sucks air Make sure the water level is adequate
Tilt the pump when it is submersed into the
liquid
After Use
Clean the outside of the pump and run it for a while with clean water in a bucket/con-
tainer to clean the inside.
Storage
The pump must be stored in a frost-free place, since it might contain water which can
burst the pump when the water freezes.
The delivery hose is invertible.
Loosen the two bolts and remove the
flange carefully. Be careful not to damage
the gasket.
Fit the flange to the desired position and
tighten the bolts.
MAINTENANCE
Before Use
Make sure there is no damage to cables
or housing.

11
PERFORMANCE CURVE
Outlet diameter 1” (25.4 mm)
Length, supply cable 6 m
Max. flow 85 l/min
Max. head 10 m
Max. depth below water
surface
5 m
Max. grain size 0.2 mm
Overheating protection Bimetal
Rated voltage 230V, 50Hz
Power 450W
Weight 10.5 kg
TECHNICAL DATA
Flow rate l/min
Total head H(m)
4.8
80 83
5

Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
Phone: [phone] Fax: [phone] [email protected] www.malmbergs.com
MJ-JA/JZ-151210
