Mammuth PT20L095 User manual

1
Palletwagen
Pallet truck
Gabelhubwagen
PT20L095, PT20L115, PT25L115
Montage en gebruiksinstructies,
Installation and operating instructions, Montage und
Bedienungsanleitung

2
Inhoudsopgave
1. Algemene informatie....................................................................................................................... 4
2. Veiligheid......................................................................................................................................... 5
3. Assemblage...................................................................................................................................... 6
Monteren van de handgreep .............................................................................................................. 6
Afstellen van het ontgrendelingsmechanisme.................................................................................... 7
4. Bediening......................................................................................................................................... 8
Het rijden en besturen van de palletwagen met het handvat ............................................................ 8
Lading oppakken met de palletwagen ................................................................................................ 8
Rijden met de lading............................................................................................................................ 8
Verlagen van de lading ........................................................................................................................ 8
Gebruik van de palletwagen op de vrachtwagen................................................................................ 8
5. Onderhoud ...................................................................................................................................... 9
Olie ...................................................................................................................................................... 9
Het verwijderen van de lucht uit het hydraulisch systeem................................................................. 9
Controleer voor gebruik de wielen en assen op vuil en draden etc. .................................................. 9
Standaard onderhoud ......................................................................................................................... 9
6. Probleemoplossing........................................................................................................................ 10

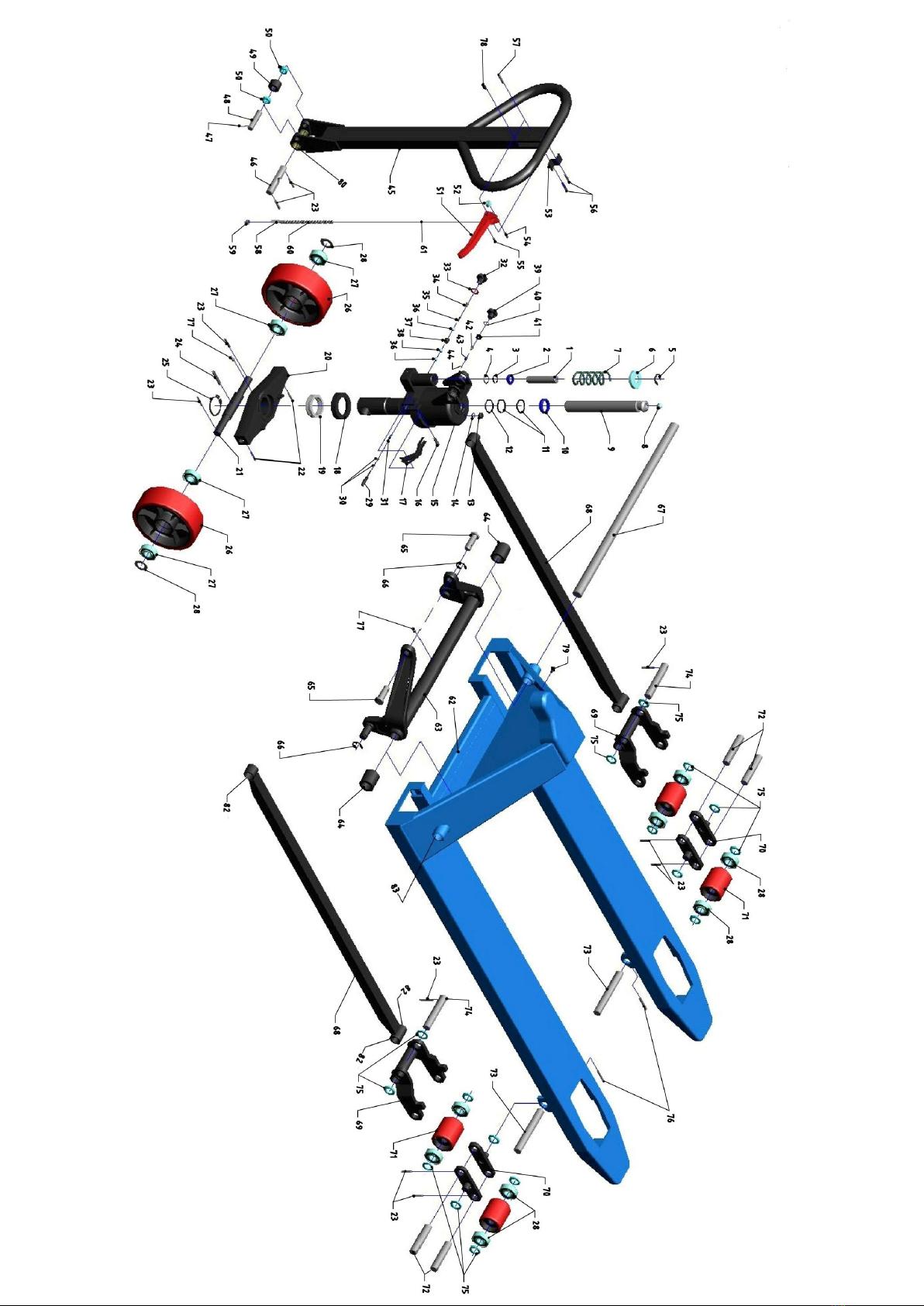

7. Onderdelenlijst en –tekening ........................................................................................................ 11
8. Specificaties................................................................................................................................... 13
9. Garantie......................................................................................................................................... 13
Table of contents
1. General .......................................................................................................................................... 14
2. Safety............................................................................................................................................. 15
3. Assembly........................................................................................................................................ 16
Mounting the Handle ........................................................................................................................ 16
Adjusting the release device ............................................................................................................. 17
4. Bediening....................................................................................................................................... 18
Driving and Steering the truck with Handle ...................................................................................... 18
How to take the load......................................................................................................................... 18
Drive with load .................................................................................................................................. 18
Lowering the load.............................................................................................................................. 18
How to use the pallet truck on a truck.............................................................................................. 18

3
5. Maintenance.................................................................................................................................. 19
Oil ...................................................................................................................................................... 19
Removing air out of the hydraulic system......................................................................................... 19
Daily check......................................................................................................................................... 19
Standard maintenance ...................................................................................................................... 19
6. Troubleshooting ............................................................................................................................ 20
7. Part list and Part drawing.............................................................................................................. 21
8. Specifications................................................................................................................................. 23
9. Warranty........................................................................................................................................ 23
Inhalt Erzeichnis
1. Allgemeines ................................................................................................................................... 24
2. Sicherheitshinweisen..................................................................................................................... 25
3. Montage ........................................................................................................................................ 26
Montage des Hebels.......................................................................................................................... 26
Optimierungen der Auslösevorrichtung............................................................................................ 27
4. Hantieren von dem Gabelhubwagen: ........................................................................................... 28
Fahren und lenken von dem Gabelhubwagen .................................................................................. 28
Ladung heben mit dem Gabelhubwagen .......................................................................................... 28
Fahren mit Palette/Ware .................................................................................................................. 29
Senken der Palette/Ware.................................................................................................................. 29
Verwendung des Gabelhubwagens auf einem LKW ......................................................................... 29
5. Wartung......................................................................................................................................... 29
Öl ....................................................................................................................................................... 29
Entlüften............................................................................................................................................ 29
Vor Verwendung des Gabelhubwagens kontrollieren Sie immer die Achsen und Räder auf
Verschmutzungen durch Drähte usw................................................................................................ 29
Standard Wartung ............................................................................................................................. 30
6. Problem-lösung ............................................................................................................................. 30
7. Teileliste und -Zeichnung .............................................................................................................. 32
8. Spezifikationen .............................................................................................................................. 34
9. Garantie............................................................................................................................................. 34

4
1. Algemene informatie
Voor het in gebruik nemen van deze machine dient eerst de gebruiksaanwijzing volledig te lezen
en te begrijpen!!!
Deze handleiding bevat belangrijke informatie voor de juiste manier van het installeren, de
werking en het onderhouden van de uitrusting die hierin beschreven is. Bij het gebruik van elke
palletwagen komen verschillende risico’s op eigen verwondingen of eigendomsschade kijken.
Iedereen die in aanraking komt met het installeren, onderhouden of met de werking van de
palletwagen moet volledig bekend zijn met de inhoud van deze handleiding. Om u te
beschermen tegen het oplopen van persoonlijk letsel of eigendomsschade dient u de volgende
aanwijzingen en instructies in deze handleiding op te volgen.
Iedere Mammuth palletwagen is geproduceerd in overeenstemming met de machinerichtlijn
2006/42/EG. Bij iedere palletwagen wordt een handleiding inclusief conformiteitsverklaring.
Deze dienen goed bewaard en bijgehouden te worden.
Omdat er in het oog van de kwaliteit constant verbeteringen aan de apparatuur worden
doorgevoerd. Behoud Valkenpower b.v. (houder “Mammuth”) zich het recht voor om
specificaties van de in de handleiding beschreven apparatuur te wijzigen.

5
2. Veiligheid
1. De gebruiker dient alle waarschuwingstekens en instructies te lezen en te begrijpen in deze
handleiding en op de palletwagen zelf voordat hij/zij ermee te werk gaat.
2. Maak geen gebruik van de palletwagen tenzij u er bekent mee bent, ervoor getraind bent of
er bevoegd voor bent.
3. Controleer het apparaat/ de machine voor IEDER gebruik op ontbrekende/ loszittende
onderdelen, vervormingen en defecten. In het geval er sprake is van één van de eerder
genoemde zaken, dient het apparaat/ de machine per direct buiten gebruik gesteld te
worden.
4. Gebruik de palletwagen nooit op hellende vloeren, of op een slechte oneven ondergrond.
5. Het is niet toegestaan om de palletwagen te gebruiken in onvoldoende verlichte ruimtes.
6. Het is verboden de palletwagen bij rijdende stand af te remmen door de hendel in een
scherpe hoek te draaien.
7. Het is verboden om mensen te vervoeren met de palletwagen.
8. Het is niet toegestaan om de palletwagen te gebruiken als een krik.
9. Het is niet toegestaan om de vork van de palletwagen te gebruiken als een hefboom om de
ladingen te heffen.
10. Laad de palletwagen niet zoals afgebeeld staat op afbeelding 3 punt B.
11. Laad niet meer dan de toegestane maximale capaciteit.
12. Het is niet toegestaan om de palletwagen te gebruiken in riskante situaties.
13. Het is niet toegestaan om de palletwagen te gebruiken als u direct in contact bent met eten.
14. Het is niet toegestaan om de palletwagen te gebruiken in een explosieve atmosfeer.
15. De bestuurder dient de juiste PBM te dragen waaronder veiligheidsschoenen en
handschoenen.
16. Houd bij bedienen van de palletwagen andere personen op een afstand van 1 m.
17. Onder elke bijzondere of riskante werkomgeving dient de gebruiker alle relevante
risicobeoordelingen en methode verklaringen uit te voeren voordat hij aan het werk gaat
met de palletwagen.
18. Het is verboden om de palletwagen te gebruiken als er een risico is dat de lading naar onder
kan vallen bijvoorbeeld: van onveilige hellingen, afdalingen.

6
3. Assemblage
Monteren van de handgreep
Benodigde gereedschappen:
Hamer 180gr, 3mm drijver, middelgrote schroevendraaier.
Onderdelen om het handvat te monteren:
De volgende onderdelen worden standaard in een zakje aan de handgreep (45) bijgeleverd: 1x
scharnier as (46), 2x borgpin (23) en 1x 3mm drijver. Mocht er iets ontbreken neem dan contact op
met uw Mammuth verkooppunt.
LET OP! De nummers van de onderdelen, welke in de tekst tussen haakjes staan, refereren naar de
onderdelenlijst en –tekening in hoofdstuk 7.
Stap 1: Controleer eerst of de nummers op de verpakking van de hendel en de palletwagen
overeenkomen, is dit niet het geval, neem dan contact op met uw Mammuth verkooppunt.
Stap 2: Trek de hendel (51)omlaag naar de Hefpositie (laagste stand).
Stap 3: Gebruik de hamer om de borgpin (23) in één kant van de scharnieras(46) te slaan, vet deze
borgpin aan één kant in, voer vervolgens de scharnieras volledig door het gat van de handgreep.
Stap 4: Zorg er bij montage voor dat de ketting (1,fig. 1), door het gat van de scharnieras (2, fig.1)
loopt, zoals afgebeeld in figuur 2. Voer de as hiervoor eerst door het handvat!
Stap 5: Gebruik de hamer om met de borgpin (23) de scharnier as (46) te vergrendelen, Vet de
borgpin aan één kant in. Maak gebruik van de bijgeleverde 3mm drijver om de installatie van de
borgpin te voltooien.
Stap 6: Til met een schroevendraaier de bediening van het ventiel (17)(1, fig.3) omhoog en druk de
Fig. 1

7
ankerbout (58) door de gleuf van de bediening van het ventiel, de stelmoer (59) (2, afb.3)
verankert zich. Controleer de ketting erop dat deze licht gespannen staat.
Stap 7: Verwijder het slot van de pomp
Afstellen van het ontgrendelingsmechanisme
Het handvat van deze palletwagen is voorzien van een bedieningshendel. Deze kunt u op drie
standen zetten:
Hendel naar boven = verlagen van de vorken. Omlaag –positie.
Hendel in de neutrale stand (midden) = verplaatsen van de palletwagen. Rijd –positie.
Hendel in de onderste stand = heffen van de last. Omhoog –positie.
Indien de palletwagen op één van deze standen niet of anders functioneert, dient de palletwagen te
worden afgesteld.
Punt 1: Als de vorken zich verheffen tijdens het pompen in de RIJD stand; Draai de stelmoer (59)
rechtsom op de stelbout (58) totdat de vorken zich niet meer verheffen tijdens het pompen.
Punt 2: Als de vorken dalen tijdens het pompen in de RIJD stand; Draai dan de moer (59) tegen de
klok in tot dat de vorken niet meer omlaag gaan.
Punt 3: Als de vorken niet dalen wanneer hij wel in de OMLAAG stand staat; Draai de moer (59)
rechtsom tot dat het verhogen van de hendel (51) de positie van de vorken verlaagt. Controleer dan
de rijstand volgens punt 1 en 2 om zeker te zijn dat de moer zich in de juiste positie bevindt.
Fig. 2
Fig. 3
Fig. 4

8
Punt 4: Als de vorken niet verheffen terwijl hij in de OMHOOG stand staat; Draai de moer (59)
tegen de klok in totdat de vorken verheffen tijdens de OMHOOG-stand. Controleer dan de OMLAAG
en de RIJD stand volgens punt 1,2 en 3.
4. Bediening
LET OP! Controleer het apparaat/ de machine voor IEDER gebruik op ontbrekende/ loszittende
onderdelen, vervormingen en defecten. In het geval er sprake is van één van de eerder genoemde
zaken, dient het apparaat/ de machine per direct buiten gebruik gesteld te worden.
Het rijden en besturen van de palletwagen
met het handvat
De handgreep is direct gekoppeld aan de stuurwielen, de
stuurwielen zullen de positie van de handgreep volgen.
Lading oppakken met de palletwagen

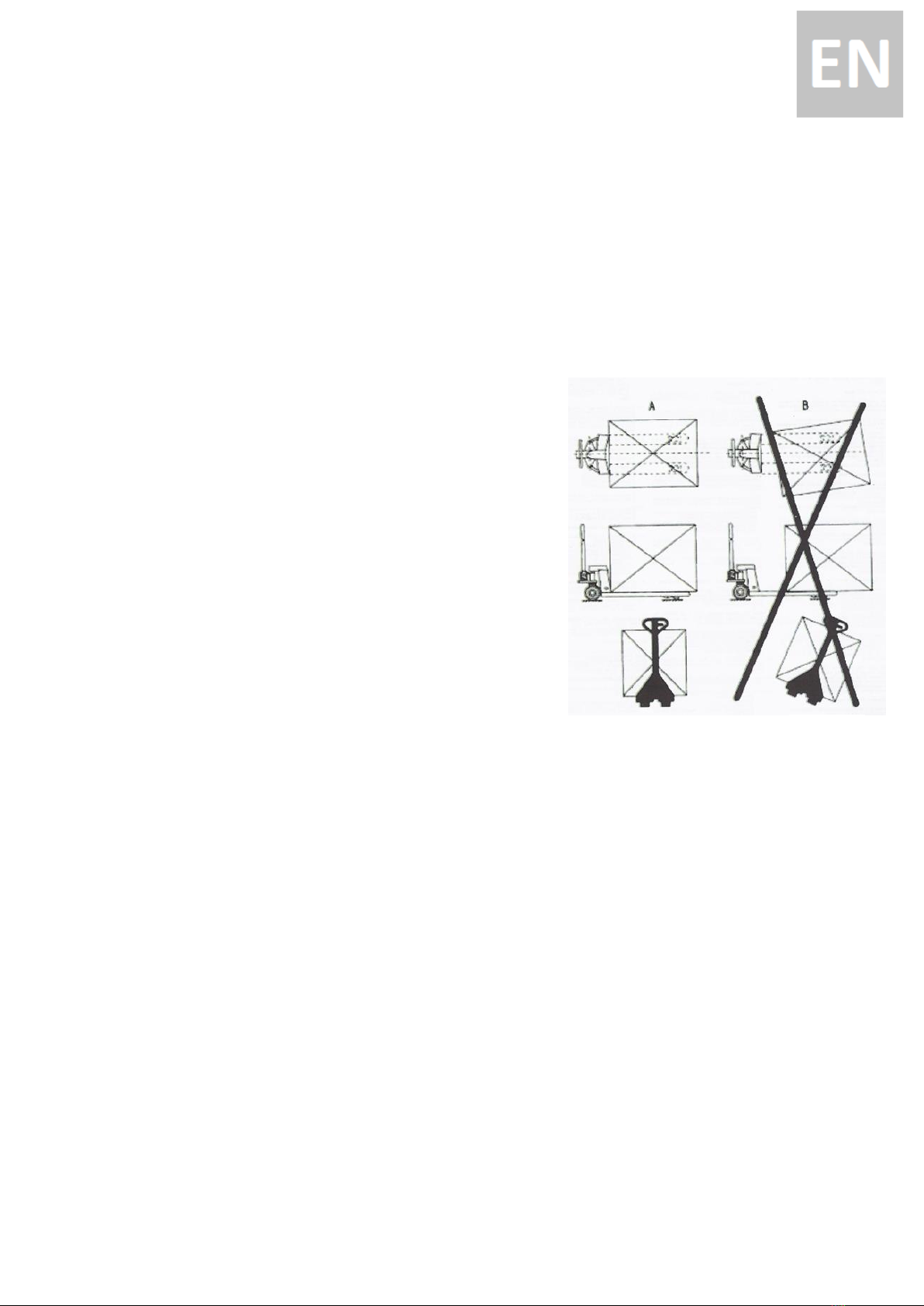

Rijdt de wagen langzaam naar de voorkant van de pallet. Rijd
dan de vork van de palletwagen onder de pallet tot het einde
van de lengte van de vork. (fig.5, situatie A).
Til de lading op door de hendel te pompen in de OMHOOG-
positie. Zorg dat de lading zich op het midden van de
palletwagen bevindt, anders kan de palletwagen zich kantelen.
Rijden met de lading
Het is noodzakelijk om de palletwagen naar de juiste positie te pompen om te kunnen rijden. U moet
wel altijd letten op de ruimte tussen de onderkant van de pallet en zorgen dat de pallet vrij blijft van
de vloer. De handpallettruck moet voorzichtig met een constante snelheid bestuurd worden, waarbij
u voldoende zorg en aandacht heeft voor de omgeving om u heen.
Verlagen van de lading
Til de hendel naar de OMLAAG-positie, en zorg voor een vrije ruimte achter u. Dan kan de
handpallettruck uit de lading worden gereden. LET OP! : Verlaag de lading nooit onder het rijden.
Gebruik van de palletwagen op de vrachtwagen
Beweeg de pallettruck langzaam, en let goed op dat de palletwagen niet van de vrachtwagen afvalt.
Als de palletwagen niet wordt gebruikt, moet hij stevig op het voertuig worden vergrendeld.
Fig. 5

9
5. Onderhoud
Olie
Alleen met de hydraulische olie bijvullen (Mammuth krik olie 68). Zorg ervoor dat er geen vuil in het
hydraulische systeem komt, geen remvloeistof gebruiken.
Het verwijderen van de lucht uit het hydraulisch systeem
Er kan lucht in het hydraulische systeem komen als gevolg van transport of als de pomp in een
andere positie staat of is geweest dan hoe hij eigenlijk hoort. Dat kan veroorzaken dat de vorken niet
omhoog gaan terwijl u naar de OMHOOG-positie pompt. De lucht kan op de volgende manier worden
weggehaald: Plaats de hendel op de OMLAAG-positie en beweeg de hendel dan een paar keer op en
neer.
Controleer voor gebruik de wielen en assen op vuil en draden etc.
Dagelijkse controle van de palletwagen helpt slijtage tegen te gaan. Aan de wielen en assen moet
extra veel aandacht worden besteed, omdat draden en stukken stof etc. de wielen kunnen
blokkeren. Mocht er iets in de wielen zitten dient dit eruit gehaald te worden. Reparaties en
onderhoudswerkzaamheden dienen enkel door vakbekwame personen met kennis van mechanica te
worden uitgevoerd.
Standaard onderhoud
1. Laat de truck niet buiten staan en voorkom dat regen en sneeuw de kans krijgen de machine aan
te tasten.
2. Smeer hoofd- en cilinderpomp in met vet om corrosie te voorkomen.
3. Controleer regelmatig, maar minstens éénmaal per jaar, het peil van de hydraulische olie en vul zo
nodig bij. De olie dient, bij geheel neergelaten vorken, ca. 1 cm onder de bovenkant van de olietank
te staan.

10
6. Probleemoplossing
Nummer:
Probleem:
Oorzaak:
Oplossing:
1
De vorken kunnen
niet tot de
maximale hoogte
komen.
De hydraulische olie moet
worden bijgevuld.
Olie bijvullen.
(zie punt 5 bediening en
onderhoud)
2
De vorken kunnen
niet worden
opgetild.
-Zonder hydraulische olie.
-De olie heeft onzuiverheden.
-De moer (#59) zit te hoog, en
houdt het pompventiel open.
-Er komt lucht bij de hydraulische
olie.
-Vul de olie bij.
-Vervang de olie.
-Pas de moer aan (zie punt
3.4)
-Haal de lucht weg (zie punt
5.2)
3
De vorken kunnen
niet dalen.
-De zuigerstang (#9) of het
pomphuis (#15) is vervormd als
gevolgd van een gedeeltelijke
lading aan een kant of door een
overlading.
-De vork heeft een lange tijd in de
omhoog stand gestaan en
daardoor was de zuigerstang een
tijdje ontbloot en daardoor is de
stang vastgelopen.
-De moer (#59) is niet naar de
juiste positie aangepast.
-Vervang de zuigerstang of
het pomphuis.
-Houd de vork in de omlaag
positie als hij niet gebruikt
wordt, en besteed meer
aandacht aan het smeren van
de stang.
-Pas de moer aan (zie punt
3.3)
4
Lekken.
-Afdichtingsonderdelen versleten
of beschadigd.
-Sommige delen kraken of zijn
versleten.
-Vervang ze door nieuwe
onderdelen.
-Vervang ze door nieuwe
onderdelen.
5
De vorken dalen
zonder dat het
ventiel werkt.
-De onzuiverheden in de olie
veroorzaken dat het ventiel niet
strak dicht gaat.
-Sommige delen van het
hydraulische systeem zijn
gebarsten of te lang niet gebruikt.
-Er komt lucht bij de hydraulische
olie.
-Afdichtende delen versleten of
beschadigd.
-De moer (#59) is niet naar de
juiste positie aangepast.
-Vervang de olie door nieuwe
olie.
-Controleer en vervang de
afval-onderdelen.
-Haal de lucht weg.
-Vervang ze met nieuwe
afsluitende onderdelen.
-Pas de moer aan (zie punt
3.3)
LET OP: probeer de palletwagen niet te repareren tenzij u hiervoor getraind of bevoegd bent.
Inspectie:
De palletwagen moet minimaal een keer per jaar worden geïnspecteerd door een persoon die
hiervoor bevoegd is. Die resultaten moeten worden opgeslagen in een verslag.
Afdoening:
Na gebruik zal de palletwagen moeten worden afgevoerd in overeenstemming met de regels van de
wet. Alle onderdelen zullen moeten worden recyclet.

11
7. Onderdelenlijst en –tekening
Onderdeel
nummer:
Beschrijving:
Hoev
eelhe
id:
Onderdeel
nummer:
Beschrijving:
Hoeve
elheid:
1
Plunjer (zuiger)
1
43
Kogelhuider
1
2
Stofafdichting ø18-ø26-4/6
1
44
Stalen kogel Ø5
1
3
O –ring Ø17.8 x 2.4
1
45
Handvat BTN –2000
1
4
O- ring Ø18 x Ø22 x 1.25
1
46
Scharnier as
1
5
Borg ring Ø20
1
47
Borg pin Ø3 –25
1
6
Veerkap
1
48
pin
1
7
Veer
1
49
vulbus
1
8
Stalen kogel Ø14
1
50
Scharnier rol
2
9
Cilinder (piston)
1
51
Hendel
1
10
Stofafdichting ø32-ø40-5/6.5
1
52
Plastic rol
1
11
O –ring Ø30.8 x 4.6
2
53
Veer houder
1
12
O –ring Ø32x Ø38x 1.5
1
54
Borgpin Ø4 x16
1
13
Olie afsluitdop
1
55
Borgpin Ø4 x 16
1
14
O –ring Ø 6 x 1.8
1
56
Borgpin Ø4 x 30
2
15
Pomphuis BM –N32
1
57
Borgpin Ø6 x 30
1
16
pin Ø8 x 25
1
58
Ankerbout
1
17
Bediening (ventiel)
1
59
Stelmoer M6
1
18
Lager houder
1
60
Ketting
1
19
Lager 51109
1
61
Staalkabel
1
20
Tafel
1
62
Vorken
1
21
Stuurwielas
1
63
Hefbeugel
1
22
Borg pin Ø6 x 35
1
64
Kunststofbus 36 x 25 x 30
2
23
Borg pin Ø5 x 30
10
65
Tafel pin
2
24
Borg pin Ø6 x 45
1
66
Borgring Ø20
2
25
Borg ring Ø45
1
67
Hefbeugel as 540
1
26
PU stuurwiel Ø180 x 50
2
68
hefstang 1150
2
27
Lager 6204
12
69
wielhouder
2
28
Sluitring Ø20 x Ø40 x 3
2
70
Stalen plaat
4
29
ventiel
1
71
Pu wiel voor
4
30
O –ring Ø4 x 2
2
72
Wiel as
4
31
Veer
1
73
Wiel as
2
32
stelschroef
1
74
Stalen pin
2
33
Koperen ring ø14.5 x ø22 x 1.5
1
75
Sluitring
4
34
Veer
1
76
Borgpin
2
35
Veer
1
77
Smeernippel
1
36
IJzeren kogel Ø6
2
78
Rubber
1
37
Klepbehuizing
1
79
Schroef M6 x 10
1
38
IJzeren kogel Ø9
1
80
Lagerbus 22 x 20 x 14 x1
2
39
stelschroef
1
81
Lagerbus 18x16x16
2
40
O –ring Ø11.2 x 2.65
1
82
Lagerbus 22x20x20
10
41
stelschroef
1
83
Binnenste borgring
2
42
Veer
1

12

13
8. Specificaties
Model:
PT20L90
PT20L115
PT25L115
Capaciteit:
2000 kg
2000 kg
2500 kg
Vork lengte en
breedte:
900mm X 540mm
1150 mm x 540 mm
1150mm X 540mm
Minimum hoogte:
80mm
80 mm
80mm
Maximale hefthoogte:
190mm
190 mm
190mm
Vorkwiel :
PU
PU
PU
Stuur:
PU
PU
PU
Gewicht zonder
belasting:
62 kg
70 kg
85 g
9. Garantie
1. De garantie treed in werking op de datum vermeld op de aankoopnota en heeft een geldigheid van
12 maanden.
2. De garantie is niet overdraagbaar zonder een schriftelijke verklaring van toestemming van Uw
leverancier.
3. Zonder aankoopnota kan geen aanspraak op garantie worden gemaakt.
4. Garantie is alleen van toepassing als het product volgens de bijgeleverde gebruiksaanwijzing
gebruikt wordt en uitsluitend voor het doel waarvoor het is ontworpen.
5. Er mogen geen wijzigingen aan het product worden uitgevoerd.
6. De garantie is niet van toepassing bij onoordeelkundig gebruik.
7. Eventuele verzendkosten vallen niet onder de garantie bepaling.
8. Reparaties dienen uitsluitend door Uw leverancier te geschieden. Elk door derden uitgevoerde
reparatie(s) zullen (zal) de aanspraak op garantie doen vervallen.
9. Reparaties gedurende de garantie periode zal de geldigheid niet verlengen. Wel wordt een
garantie op de reparatie van drie maanden afgegeven mocht de reguliere garantietermijn vervallen.
10.De eventueel uit te voeren onderhoudswerkzaamheden, beschreven in de gebruiksaanwijzing,
dienen tijdig uitgevoerd te worden.
11. Voor garantie kunt u enkel terecht bij het verkooppunt waar u het artikel heeft aangekocht
Mammuth is een onderdeel van valkenpower b.v. 6051 AE Maasbracht Holland.

14
1. General
Before starting to use the machine you need to read and fully understand the manual!!!
This manual contains important information about the proper way of installing, operating and
maintaining of the equipment described in this manual. When using any Pallettruck there are a
different kind of risks that you may incur, risks in personal injuries or property damage. Everyone
who comes into contact with the installation, maintenance or operation of the Pallettruck must be
fully familiar with the contents of this manual. To protect yourself against personal injury or property
damage you need to follow the following information and instructions in this manual.
Every Mammuth Pallettruck is manufactured in accordance with the Machinery Directive
2006/42/EG. Every Pallettruck is supplied with a manual including a Declaration of conformity. These
must be stored and kept up to date properly.
Because of quality reasons constant improvements are going to be made on the equipment.
Valkenpower bv. (holder “Mammuth”) reserves the right to alter specifications of the equipment
described in this manual.

15
2. Safety
1. Operator should read all warning signs and instruction here and on the pallet truck before using
this truck.
2. Do not operate a hand pallet truck unless you are familiar with it and have been trained or
authorized to do so.
3. Check the device/the machine on missing/loose-fitting parts, deformations and defects BEFORE
EACH USE. In case one of the aforementioned faults is noticed, the device/machine has to be
decommissioned immediately.
4. Do not use the pallet truck on a uneven or slopping ground. Do not use the pallet truck on
gradients.
5. The pallet truck is not allowed to be used in insufficiently illuminated areas. Minimum
illimination must be at least 50 lux.
6. If the pallet truck is moving, it is not allowed to turn the handle into the right angle to stop the
pallet truck.
7. It is forbidden to use hand pallet truck for people transportation.
8. It is not allowed to use the pallet truck as a jack.
9. It is not allowed to use the fork of the pallet truck as a lever to lift loads.
10. Do not load like in figure 6 B
11. Do not load over maximum capacity.
12. It is not allowed to use the pallet truck in risky conditions.
13. It is not allowed to use the pallet truck in direct contact with food.
14. It is not allowed to use the pallet truck in explosive atmosphere.
15. Operator must wear safety boots and gloves.
16. Whilst the goods are being transported all none operational staff should be at
a minimum distance of 600mm.
17. Under any special conditions or environments, the operator should carry out all relevant risk
assessments and method statements before commencing work with the pallet truck.
18. It is forbidden to use the pallet truck if there is a risk that the pallet truck and load may fall down,
for example, from unsecured ramps.

16
3. Assembly
Mounting the Handle
Required equipment:
180gr Hammer, 3mm driver, Medium sized screwdriver.
Parts required to mount the handle:
Following parts are supplied as standard in a bag on the grip (45): 1x Handle Axis (46), 2x Spring Pin
(23) and 1x 3mm driver. Should anything be missing, please contact your Mammuth supplier.
NOTICE! The Part Numbers, which are placed in the text throughout this manual, refer to the Part
List and –drawing in chapter 7.
Step 1: Check if the numbers on the packing of the lever and the packing of the pallet truck
correspond, if this is not the case, please contact your Mammuth supplier.
Step 2: Pull the lever (51) to the lifting position (lowest position).
Step 3: Use the hammer tap the spring pin (23) in on one side of the Handle Axis, put some grease on
one side of the spring pin. Now drive the Handle Axis through the hole in the Handle.
Step 4: Make sure the chain (1, fig.1) runs through the hole in the Handle Axis, as shown in figure 2.
In order to make this work, first drive the Handle Axis through the Handle!
Step 5: Use the hammer to tap another spring pin (23) into the axle with the hole (46). Using a 3mm
Punch to finish.
Step 6: Use a screwdriver to lift up the Cam (17)(1, fig.3) and put the adjusting nut into the Cam slot,
check the correct position of the chain.
Step 7: Remove the Pump locker (3, fig.1)
Fig. 1

17
Adjusting the release device
On the handle of this hand pallet truck, you can find the lever, which operates in three positions:
Lower = Lowering the fork LOWER-Position
Drive = Drive the truck Drive-Position
Raise = Lift the fork Raise-Position
If however they have been changed, you can adjust according to the following steps
1: If the forks elevate while pumping in the DRIVE position, turn the adjusting nut (59) on the
adjusting bolt (58) clockwise until pumping action does not raise the forks and the DRIVE position
properly.
2: If the forks descend while pumping in the DRIVE position, turn the nut (59) counter-clockwise until
the forks do not lower.
3: If the forks do not descend when the Lever is in the LOWER position, turn the nut (59) clockwise
until raising the Lever (51) lowers the forks. Then check the DRIVE position according to item 1 and 2
to be sure that the nut (59) is in the proper position.
Fig. 2
Fig. 3
Fig. 4

18
4: If the forks do not elevate while pumping in RAISE position, turn the nut (Part No. 59)
counter-clockwise until the forks elevate while pumping in the RAISE position. Then check the
LOWER and DRIVE positions according to item 3.1, 3.2 and 3.3 .
4. Bediening
PLEASE NOTE! Check the device/the machine on missing/loose-fitting parts, deformations and
defects BEFORE EACH USE. In case one of the aforementioned faults is noticed, the device/machine
has to be decommissioned immediately.
Driving and Steering the truck with Handle
The handle is adjusted directly to the steering wheels. The
steering wheels will follow the position of the handle.
How to take the load
Drive the truck slowly in front of the pallet. Then, drive the fork
of the truck under the pallet up to end of the fork length. (Fig
5.A). Lift the load by pumping the handle at Raise position.The
load must be on the center of the hand pallet truck. Otherwise,
the hand pallet truck can be overturned.
Drive with load
It is necessary to pump the pallet truck to the right position to
drive. You must pay attention to the space between the bottom
of the pallet and always keep the pallet clear of the floor. You should carefully drive the hand
pallet truck at a stable speed paying due care and attention to the environment around you.
Lowering the load
Lift the Lever to the Lower position, ensuring a free space behind. Then the truck can be pulled out of
the pallet. CAUTION! Do not lower the load while driving.
How to use the pallet truck on a truck
Only move the pallet truck slowly, at all times be careful that the hand pallet truck can not fall down
from the truck or the user will not be in the middle between the hand pallet truck and other loads. If
the pallet truck is not used, it must be firmly fixed on the truck when the truck is moving.
Fig. 5

19
5. Maintenance
Oil
Only use Mammuth Jack oil 68 to fill up the oil in the pallet truck. Make sure no dirt enters the
hydraulic system and don’t use brake fluid.
Removing air out of the hydraulic system
The air may come into the hydraulic oil because of transportation or pump in upset position. It can
cause that the forks do not elevate while pumping the RAISE position. The air can be removed in the
following way: Let the Lever (51) on the LOWER position, then move the Handle up and down several
times.
Daily check
Daily check of the pallet truck can limit wear and tear as much as possible. Special attention should
be paid to the wheels, the axles, as threads, rags etc. may cause to block the wheels. If there is
anything between, it has to be removed. Fixes and maintenance should be carried out only by
specialized technicians with knowledge of mechanics.
Standard maintenance
1. Don’t leave the truck outdoors when not used and prevent corrosion by exposal to rain and
snow.
2. Lubricate the main- and cylinderpump with grease to prevent corrosion.
3. Check the hydraulic oil level regularly, at least once a year, and replenish if necessary. When
the forks are lowered entirely, the oil level should be 1cm below the top of the oil tank.

20
6. Troubleshooting
No.
Trouble
Clause
Fixing Methods
1
The forks cannot
be up at the max
height
The hydraulic oil is not enough
Pour in the oil
2
The fork cannot be
lifted up
- Without hydraulic oil
- The oil has impurities
- The nut (Part No. 59) is too high,
keep the pumping valve open.
- The air comes into the hydraulic
oil.
- Fill in the oil
- Change the oil
- Adjust the nut (Part No.59)
(see item 3.4)
- Bannish the air (see item
5.2)
3
The forks cannot
be descended
-The piston rod (Part No. 9) or
pump body (Part No. 15) is
deformed resulting from partial
loading slanting to one side or
over loading.
- The fork was kept in the high
position for long time with piston
rod bared to arise in rusting and
jamming of the rod.
- Adjusting the nut (Part No. 59) is
not the correct position.
- Replace the piston rod (Part
No. 9) or the pump body
(Part No. 15)
- Keep the fork in the lowest
position if not using, and pay
more attention to lubricate
the rod.
- Adjust the nut (Part No.59)
(see the item 3.3)
4
Leaks
- Sealing parts worn or damaged.
- Some parts creaks or worn into
small
- Replace with the new one.
- Replace with the new one.
5
The fork descends
without the release
valve worked.
- The impurities in the oil cause
the release valve to be unable to
close tight.
- Some parts of the hydraulic
system is cracked or bored.
- The air comes into the hydraulic
oil.
- Sealing parts worn or damaged.
- The adjusting nut (Part No.59) is
not the the correct position.
- Replace with the new oil.
- Inspect and replace the
waste parts.
- Bannish the air (See item
5.2)
- Replace with the new one.
- Adjust the nut (Part No.59)
(see the item 3.3)
Note! Do not attempt to repair the pallet truck unless you are trained or authorized to do so.
Inspection:
The hand pallet truck must be inspected by authorized person minimum one time per year. The
result of checking must be filled in the report.
Disposal:
After using, the pallet truck should be disposed corresponding to the law regulations. All parts should
be brought for recycling.
