Mannesmann 009-T1000 Parts list manual

Scheren-Wagenheber
Art.-Nr. 009-T1000
Gebrauchsanweisung
Bitte lesen sie diese Gebrauchsanweisung sorgfältig und beachten Sie die angegebenen Warn- und
Sicherheitshinweise.
erwendung
Dieser Wagenheber dient ausschließlich zum Anheben von
Fahrzeugen bis zu einem maximalen Gewicht von 1500 kg.
Der Wagenheber dar nicht als Unterstellbock zum Abstützen
von angehobenen Fahrzeugen verwendet werden.
Technische Daten
max. Tragkra t: 1500 kg
min. Höhe: 100 mm
max. Höhe: 365 mm
Sicherheitshinweise
• Prü en Sie den Wagenheber vor jedem Gebrauch au Unversehrtheit und einwand reie Funktion.
• Verwenden Sie den Wagenheber ausschließlich zum Anheben des Fahrzeuges. Vor Reparatur- oder
Inspektionsarbeiten an dem angehobenen Fahrzeug ist dieses durch geeignete Unterstell-böcke zu sichern.
• Der Wagenheber dar zum Anheben von Fahr-zeugen bis zu einem maximalen Gewicht von 1500 kg
verwendet werden. Bei Überlastung kann der Wagenheber beschädigt werden und es besteht Un allge ahr.
• Stellen Sie die zulässigen Hebepunkte Ihres Fahrzeuges anhand der Betriebsanleitung est.
• Der Wagenheber dar nur au estem und waag-rechtem Untergrund verwendet werden. Vor dem Anheben ist
das Fahrzeug gegen Wegrollen zu sichern.
• Benutzen Sie den Wagenheber nicht, wenn sich Personen im Fahrzeug be inden oder sich gegen das
Fahrzeug lehnen.
BEDIENUNG
1. Sichern Sie Ihr Fahrzeug vor Arbeitsbeginn durch Anziehen der Handbremse und Unterlegkeile gegen
Wegrollen.
2. Schieben Sie den Wagenheber so unter das Fahrzeug, dass der Hubteller beim Anheben keine
Beschädigungen am Fahrzeugboden verursacht (hierzu die Betriebsanleitung des Fahrzeuges beachten),
sondern an einer geeig-neten Stelle des Rahmens oder des Fahrgestel-les au liegt.
3. Hängen Sie den Haken der Kurbel in die Öse der Spindel ein. Drehen Sie die Kurbel im Uhrzeigersinn, um das
Fahrzeug anzuheben. Dabei immer darau achten, dass das Fahrzeug nicht abrutscht oder der Wagenheber
kippt.
4. Ist das Fahrzeug weit genug angehoben, ist es durch geeignete Unterstellböcke zu sichern, bevor Inspektions-
oder Wartungsarbeiten unter dem Fahrzeug durchge ührt werden.
5. erwenden Sie den Wagenheber keinesfalls als Unterstellbock.
6. Zum Absenken des Fahrzeuges die Kurbel langsam gegen den Uhrzeigersinn drehen.
Bei Rück ragen wenden Sie sich bitte unmittelbar an den Hersteller:
Brüder Mannesmann Werkzeuge GmbH
Abt. Reparatur-Service
Lempstr. 24
D-42859 Remscheid
Tele on: +49 2191 / 37 14 71
Tele ax: +49 2191 / 38 64 77
E-Mail: [e-mail]

Scissors Jack
Art. no. 009-T1000
Usage Instructions
Please read these usage instructions carefully and obser e the warnings and safety information that they
contain.
Usage
This lifting jack is to be used exclusively for lifting vehicles with
a maximum weight according to the below mentioned technical
dates. This lifting jack is not to be used as a chassis stand for
lifted vehicles.
Technical Information
Max. capacity: 15 kgs
Min. height: 1 mm
Max. height: 365 mm
Safety Information
• Before each use, check the lifting jack for structural integrity and proper functioning.
• Use the lifting jack exclusively for lifting the vehicle. Before beginning repair or inspection work on the lifted
vehicle, it must be secured with a proper a chassis stand.
• The lifting jack is only to be used for lifting vehicles with a maximum weight according to the a/m chart. If this
capacity is exceeded, the lifting jack can be damaged, creating a danger of injury.
• Determine the appropriate lifting point for your vehicle using the vehicle’s owner's manual.
• The lifting jack is only to be used on a solid and level surface. Before lifting the vehicle, it must be secured such
that it will not roll away.
• Do not use the lifting jack if there are people in the vehicle or leaning against the vehicle.
OPERATION
1. Before starting to work, secure your vehicle by activating the hand brake and wheel chocks to prevent the
vehicle from rolling away.

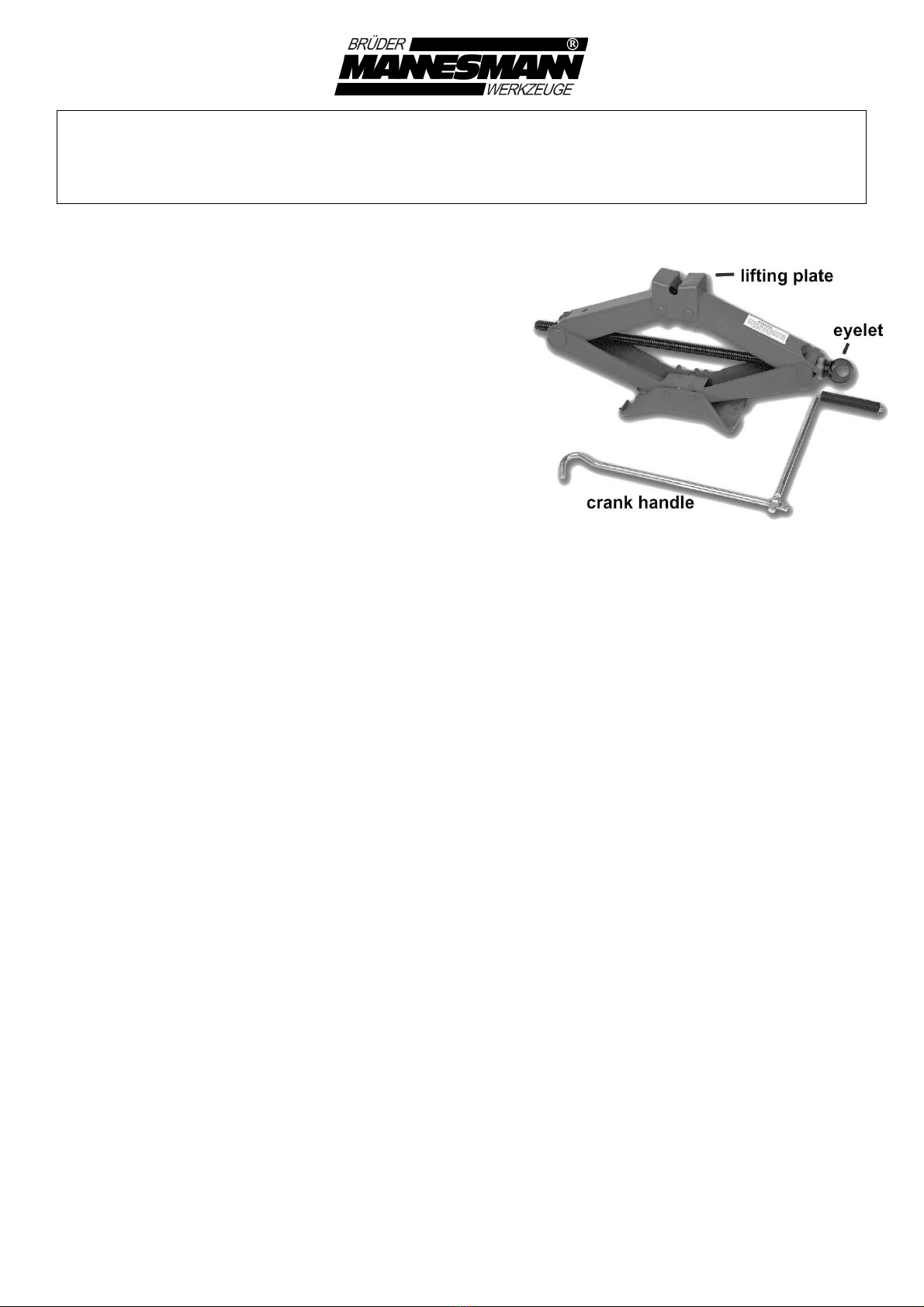

2. Position the lifting jack under the vehicle so that the lifting plate (1) will not damage the vehicle floor while the
vehicle is being lifted (observe instructions in the vehicle’s owner’s manual). Place it under a suitable part of the
frame or chassis.
3. Slowly lift the vehicle by turning the crank handle clockwise. While doing so, make sure that the vehicle does
not slip and that the lifting jack does not tilt or topple.
4. Once the vehicle is lifted high enough, it must be secured with a suitable chassis stand before beginning any
inspection or maintenance work under the vehicle.
5. Ne er use the lifting jack as a chassis stand.
6. In order to lower the vehicle, turn the crank handle counter-clockwise.
If you have any questions, please contact the manufacturer directly:
Brüder Mannesmann Werkzeuge GmbH
Repair / Service Department
Lempstr. 24
D-42859 Remscheid, Germany
Telephone: +49 2191 / 37 14 71
Fax: +49 2191 / 38 64 77
email: [e-mail]

Mechanische schaarkrik
Artikelnr. 009-T1000
Gebruiksaanwijzing
Lees deze gebruiksaanwijzing a.u.b. zorgvuldig door en houdt rekening et de hier gegeven
waarschuwingen en veiligheidsinstructie.
Gebruik
Deze krik dient uitsluitend voor het opkrikken van voertuigen
met een maximaal gewicht van 1500 kg.
De krik mag niet worden gebruikt als bok onder de auto voor
het ondersteunen van opgekrikte voertuigen.
Technische gegevens
max. draagkracht: 1500 kg
min. hoogte: 100 mm
max. hoogte: 365 mm
Veiligheidsinstructie
• ontroleer voor u de krik gebruikt altijd of hij niet beschadigd is en goed functioneert.
• Gebruik de krik uitsluitend voor het opkrikken van het voertuig. Voor reparatie- of inspectiewerkzaamheden
aan het opgekrikte voertuig moet dat door de juiste bokken onder het voertuig worden vastgezet.
• De krik mag worden gebruikt voor het opkrikken van voertuigen tot een maximaal gewicht van 1500 kg. Bij
overbelasting kan de krik worden beschadigd en bestaat er gevaar voor ongevallen.
• Stel de toegestane hefpunten van uw voertuig vast aan de hand van het bij het voertuig behorende
instructieboekje.
• De krik mag alleen op een vaste en horizontale ondergrond worden gebruikt. Voor het opkrikken moet het
voertuig worden vastgezet tegen wegrollen.
• Gebruik de krik niet, als er personen in het voertuig zitten of iemand tegen het voertuig leunt.
BEDIENING
1. Beveilig uw voertuig tegen wegrollen voor u begint te werken door het aantrekken van de handrem en het
eronder leggen van een keil.
2. Schuif de krik zo onder het voertuig dat het hefpunt bij het opkrikken geen beschadigingen aan de onderkant
van het voertuig veroorzaakt (zie het instructieboekje van het voertuig), maar op het juiste punt van het frame
of het chassis wordt neergezet.
3. Haak de bout van de kruk in de oog van de spindel. Draaj de kruk in wijzerzin om de voertuig omhoog laten
komen. Let er daarbij altijd op dat het voertuig niet wegglijdt of de krik omvalt.
4. Als het voertuig ver genoeg is opgekrikt moet het worden vastgezet door daarvoor geschikte bokken onder het
voertuig, vóór daar inspectie of onderhoudswerkzaamheden worden uitgevoerd.
5. Gebruik de krik in geen geval als bok onder het voertuig!
6. Voor het laten zakken van het voertuig draaj de kruk tegen de wijzerzin.
Neem bij vragen a.u.b. altijd direct contact op met de producent:
Brüder Mannesmann Werkzeuge GmbH
Abt. Reparatur-Service
Lempstr. 24
D-42859 Remscheid
Tel.: +49 2191 / 37 14 71
Fax: +49 2191 / 38 64 77
email: [e-mail]

Cric hydraulique
Référence 007-T-GS
Notice d'utilisation
Veuillez lire consciencieusement cette notice d'utilisation et res ecter les consignes de sécurité et
avertissements qui y figurent.
Utilisation
Ce cric sert uniquement au levage de véhicules d'un poids
maximum correspondant de données techniques.
Le cric ne doit pas être utilisé comme support pour soutenir des
véhicules en hauteur.
Données techniques
Consignes de sécurité
• Vérifiez le parfait fonctionnement et l'intégrité du cric avant chaque utilisation.
• Utilisez le cric uniquement pour soulever le véhicule. Le véhicule doit être sécurisé par des supports adaptés
avant qu'il ne fasse l'ob et de travaux d'inspection ou de réparation.
• Ce cric peut être utilisé pour soulever des véhicules d'un poids maximum correspondant de données
techniques . En cas de surcharge, le cric peut être endommagé et il existe un risque d'accident.
• Déterminez les points de levage autorisés de votre véhicule à l'aide de la notice d'utilisation.
• Le cric ne peut être utilisé que sur une base solide et horizontale. Le véhicule doit être sécurisé contre tout
roulement inopiné avant d'être soulevé.
• N'utilisez pas le cric lorsque des personnes se trouvent dans le véhicule ou sont appuyés contre le véhicule.
MANIEMENT
1. Avant de commencer des travaux, sécurisez le véhicule contre tout roulement inopiné en serrant le frein à
main et avec des cales.
2. Glissez le cric sous le véhicule de telle sorte que la tête de levage (1) n'endommage pas le plancher du
véhicule en le soulevant (à cet effet, observer les instructions de service du véhicule), à savoir placez-le à
un emplacement approprié du cadre ou du châssis.
3. Accrocher la manivelle à l’œillet et tourner la manivelle dans le sens d’horloge. Ce faisant, tou ours faire
attention à ce que le véhicule ne glisse pas et que le cric ne bascule pas.
4. Lorsque le véhicule est suffisamment soulevé, il doit être sécurisé par des supports adaptés avant que des
travaux d'inspection ou de maintenance soient effectués sous le véhicule.
5. N'utilisez en aucun cas le cric comme su ort.
6. Pour abaisser le véhicule, tourner la manivelle dans le sens contraire d’horloge.
En cas de questions, merci de vous adresser directement au fabricant :
Brüder Mannesmann Werkzeuge GmbH
Service de réparation
Lempstr. 24
D-42859 Remscheid
Téléphone : +49 2191/37 14 71
Fax : [phone]
E-mail : [e-mail]
Capacité de charge: 1500 kgs
Hauteur min.: 100 mm
Hauteur max.: 365 mm
