Manta MM1500 Thor User manual

MM1500
2
Instrukcja obsługi

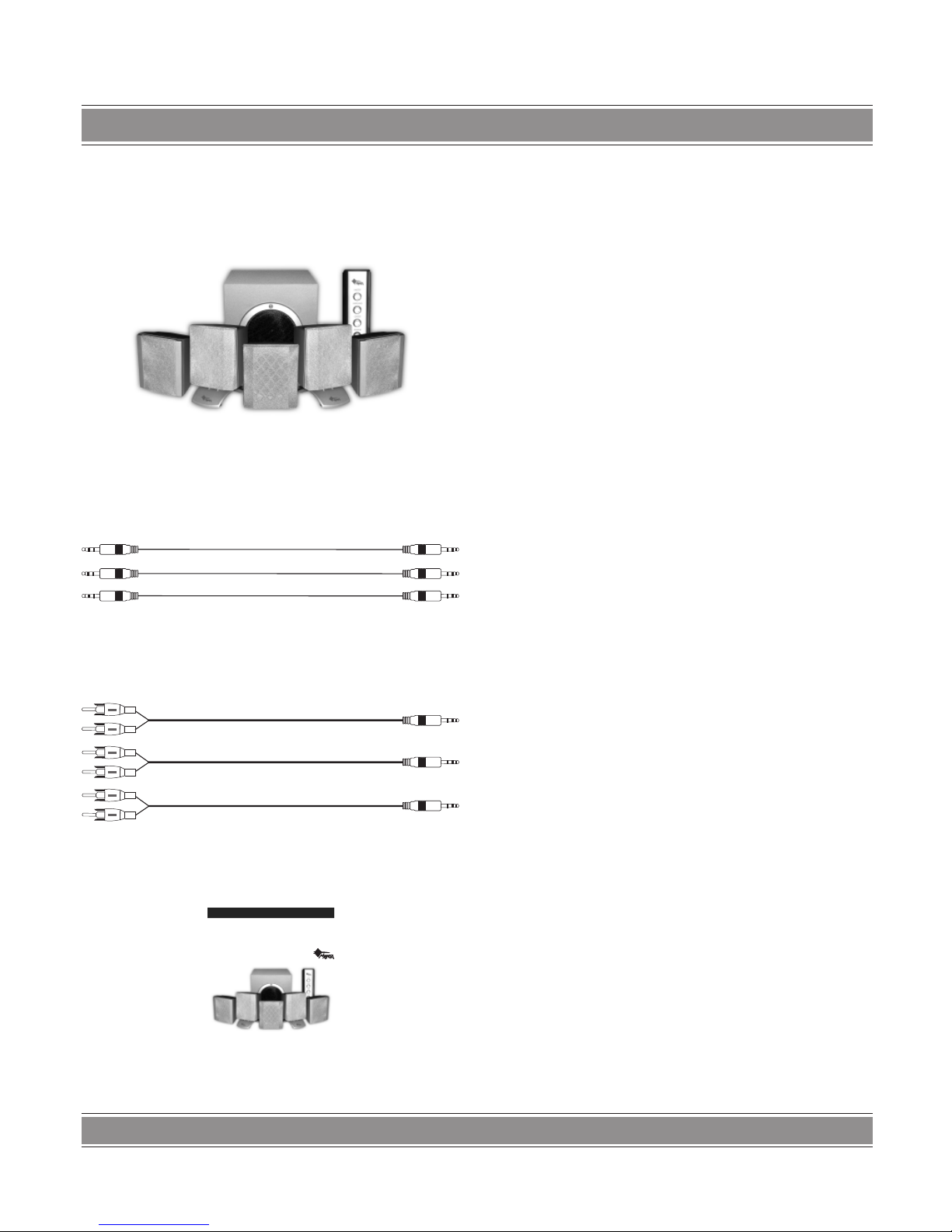

Co w zestawie:
 6 głośników, na które składają się:
2 głośniki przednie
2 głośniki tylne (odpowiednio dłuższe kable)
1 głośnik centralny
1 głośnik niskotonowy tzw. subwoofer
 moduł sterujący głośnością i balansem całego zestaw u
 3 kable mini jack stereo/mini jack stereo
 3 kable mini jack stereo/2 x cinch. Do podłączenia
zestawu z komputerem PC lub innym urządzeniem
dostarczającym sygnał w standardzie 5.1.
5.1 HOME THEATER SYSTEM
Instrukcja obsługi/User Manual
Aby zapewnić prawidłową obsługę sprzętu zapoznaj się dokładnie z instrukcją i zachowaj ją na przyszłość.
To ensure proper use of this product please read this User Manual carefully and keep this manual for further reference.
Najszybszą metodą rozwiązania wielu problemów jest kontakt z naszym serwisem.
tel: [phone] – od poniedziałku do piątku w godz. 9.00-17.00
Producent zastrzega sobie możliwość wprowadzenia zmian w specy kacji produktu bez uprzedzenia.
MM1500
 niniejsza instrukcja z kartą gwarancyjną
Zasady bezpieczeństwa
Przed podłączeniem zestawu proszę zapoznać się do-
kładnie z niniejsza instrukcją oraz instrukcją do kompute-
ra lub innego urządzenia, do którego podłączony zostanie
niniejszy zestaw.
 Transport zestawu powinien odbywać się tylko przy
użyciu oryginalnego opakowania lub innego, zastęp-
czego, chroniącego zawartość przed wstrząsami i
uderzeniami.
 Jeśli zestaw będzie transportowany pomiędzy śro-
dowiskami o krańcowo różnych temperaturach,
możliwe jest skroplenie na i wewnątrz głośników
pary wodnej. W takim przypadku nie należy włączać
urządzenia do prądu tylko odczekać do całkowitego
wysuszenia.
 Upewnij się, że napięcie sieciowe w Twoim gniazdku
to 230V/50Hz.
 Nie używaj głośników w wilgotnych pomieszczeniach
oraz uważaj, by urządzenie nie było narażone na krople
i bryzgi wody. Nie należy umieszczać na urządzeniu
przedmiotów napełnionych cieczą, np. wazonów. Nie-
przestrzeganie tej zasady grozi porażeniem prądem lub
w najlepszym przypadku uszkodzeniem zestawu.
 Zachowaj minimalną odległość wokół urządzenia, dla
zapewnienia stosownej wentylacji. Zaleca się, by wenty-
lacja nie była pogarszana przez przykrywanie urządze-
nia takimi przedmiotami jak: gazety, obrusy, zasłony itp.
 Nie zaleca się umieszczania urządzenia w pobliżu
źródeł otwartego płomienia, np. palących się świec,
czy kuchenek gazowych.
 Zwróć uwagę na stan przewodów. Chroń je przed
uszkodzeniem. Używanie uszkodzonych przewo-
dów może być niebezpieczne dla życia lub zdrowia.
Bacz, czy prawidłowo podłączyłeś zestaw.
 Upewnij się, że masz stały dostęp do wtyczki sie-
ciowej tak, by w każdej chwili można było odłączyć
urządzenie od prądu.
 W sytuacjach krytycznych np. zalania głośników,
uszkodzenia przewodów, dostania się do wewnątrz
obcego ciała czy nienaturalnego zachowania, na-
tychmiast odłącz zestaw od gniazda sieciowego.
 Nie dokonuj sam żadnych napraw i przeróbek. Nie
otwieraj urządzenia. Oprócz utraty gwarancji grozi
to porażeniem prądem lub innymi poważnymi kon-
sekwencjami. Wszelkich napraw może dokonywać
tylko specjalistyczny serwis.
 Przed czyszczeniem urządzenia zawsze pamiętaj o wy-
łączeniu wtyczki z gniazda sieciowego. Do czyszczenia
używaj suchej szmatki. Większe zabrudzenia można

MM1500
3
usunąć używając szmatki nasączonej roztworem lek-
kiego detergentu i suchej szmatki do wytarcia.
 Jeśli urządzenie nie będzie długo używane np. gdy
wyjeżdżasz, pamiętaj, by odłączyć je od prądu.
Podłączanie zestawu

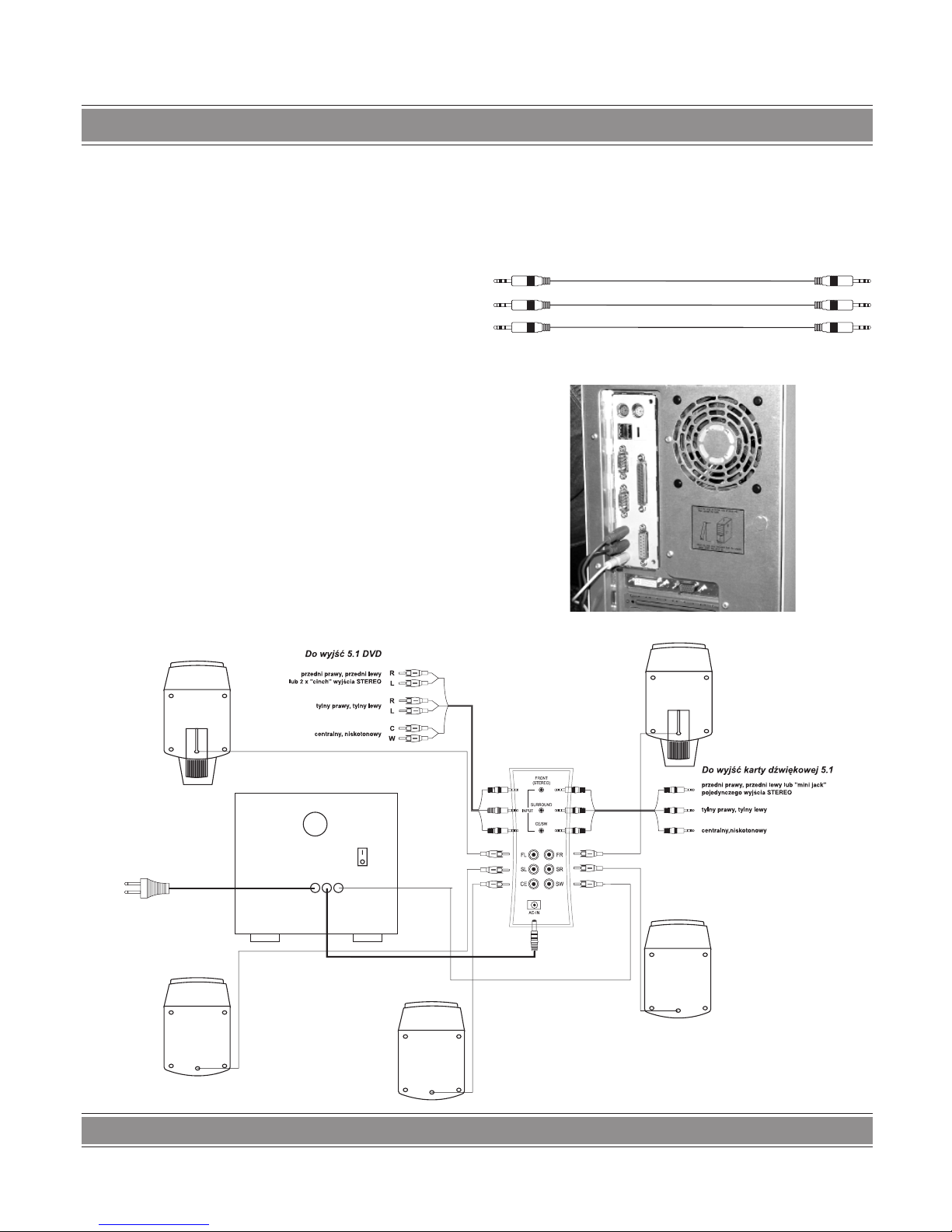

Prosimy ustawić wszystkie głośniki w odpowiednich po-
zycjach, podłączając je według rysunku.
Podłączyć zestaw do gniazda z odpowiednim dla głośni-
ków, napięciem 230 V.
Wcisnąć przycisk „Power” umieszczony na tylnej ścian-
ce głośnika niskotonowego.
Gdy zaświeci się „Dioda kontrolna”, zestaw jest gotowy
do użytku.
Problemy?
Jest kilka obowiązujących standardów, czy typów
dźwięku, jaki przekazany zostaje na gniazda wyjściowe
urządzeń, do których możemy podłączyć nasz zestaw. W
zależności od tego, z jakim standardem mamy do czynie-
nia, takie są gniazda wyjściowe.
5.1 HOME THETER SYSTEM współpracować może z
każdym, z tych urządzeń!!!
Prosimy, by upewnić się na wstępie, czy urządzenie, do
którego chcecie podłączyć zestaw, działa w standardzie
5.1. Najlepiej sprawdzić to w instrukcji tego urządzenia.
Jeśli tak, to następnym krokiem jest sprawdzenie jakie-
go typu wyjścia ma nasze urządzenie.
Podłączenie PC
O ile są to trzy wyjścia typu „mini jack stereo”
to postępujemy zgodnie ze wskazaniami schematu połączeń

MM1500
4
Uwaga! Karty dźwiękowe w komputerach mogą mieć
opcjonalne ustawienia gniazd wyjściowych. Należy wów-
czas, klikając ikonki „Mój komputer”, a następnie „Panel
sterowania”, odnaleźć i uruchomić aplikację „Dźwięki i
urządzenia audio” (w Win XP), „Dźwięki i multimedia” (w
Win 2000) lub „Multimedia” (w Win ’98)
W otworzonym oknie dialogowym, w sekcji „Ustawienia
głośników” należy kliknąć „Zaawansowane”
i w zakładce „Głośniki” wybrać standard „Głośniki systemu
Surround Sound 5.1”.
Po zatwierdzeniu przyciskiem „OK.” system jest przygo-
towany do prawidłowego działania. Należy jeszcze tylko
upewnić się, w które gniazdo na karcie dźwiękowej nale-
ży włożyć dany wtyk. Napisane jest to we właściwościach
urządzenia
Sound Blaster Live 5.1, Sound Blaster Live 5.1 digital,
Sound Blaster Audigy, Sound Blaster Audigy 2.
Jeśli nie działają wszystkie głośniki prosimy:
Sprawdzić podłączenie
W Creative mikser, ustawić głośniki 5.1 i przetestować,
czy działa.
W tym samym oknie w opcjach „Settings” włączyć opcję
„Bass Redirection”.
Jeśli nie działa głośnik centralny, to należy:
Uruchomić (ustawić na ON) opcję CMSS w „Creative
Media Player” (tam, gdzie klawisze z numerami do wybie-
rania utworów).
Podłączenie DVD
Podobnie postępujemy kiedy w urządzeniu standardem
wyjścia jest sześć gniazd typu „cinch”. Podłączamy koń-
cówki kabli kolumnowych do gniazd „cinch” na tylnej ścian-
ce panelu kontrolnego. Korzystając ze schematu i spraw-
dziwszy napisy przy wtykach, podłączamy panel kontrolny,
za pomocą złączonych kabli, z jednej strony do panelu kon-
trolnego (3x mini jack stereo), a z drugiej do gniazd wyjścio-
wych urządzenia (6x cinch).
Jeśli wszystko podłączymy zgodnie z rysunkiem, po
podłączeniu prądu, zestaw jest gotowy do użycia.
Podłączenie DVD Manta
Aby podłączyć zestaw do odtwarzacza DVD rmy
MANTA należy :
Wyjąć zestaw z pudełka.
Rozstawić głośniki i rozprostować kable.

MM1500
5
Podłączyć końcówki kabli kolumnowych do gniazd
„cinch” wg schematu.
Podłączyć trzy kable mini jack stereo/2x cinch do gniaz-
da w panelu kontrolnym (3x mini jack stereo).
Podłączyć wtyczki 6x cinch w/w kabli do źródła dźwięku
(5.1 CH SURROUND AUDIO OUT, na tylnej ściance, DVD
Player Manta).
Połączyć panel kontrolny z głośnikiem niskotonowych
kablem zasilającym .
Załączyć zestaw (głośnik niskotonowy) do prądu.
Włączyć zestaw 5.1 (przyciskiem „POWER” na tylnej
ściance głośnika niskotonowego) i DVD (włącznikiem na
froncie).
Upewnić się, że w menu „GŁOŚNIKI” OSD od-
twarzacza, opcja „KANAŁ” ustawiona jest na 5.1 (6)
KANAŁÓW.
Włożyć płytę z dźwiękiem 5.1 do DVD i włączyć odtwa-
rzanie.
Wyregulować potencjometrami, na panelu kontrolnym,
natężenie dźwięku w poszczególnych głośnikach.
Uwaga! Dźwięk 5.1 (grające wszystkie głośniki) moż-
liwy jest do uzyskania tylko z płyt z zakodowanym dźwię-
kiem 5.1
Nie wszystkie lmy DVD zakodowane są w systemie
dźwięku 5.1!
Pliki MP3 nie są zakodowane w systemie 5.1!
Jeśli płyta DVD nie będzie zakodowana w systemie
5.1, system nie będzie działał poprawnie (nie będą grały
wszystkie głośniki).
Uwaga! Jeśli podczas próby nie odezwie się głośnik ni-
skotonowy, należy zamienić kolejność wtyczek „cinch” z gło-
śnikiem centralnym, na tylnej ściance odtwarzacza DVD.
Specykacja
Napięcie: 230 V/ 50 Hz
Moc RMS: 28W (2x3W+ 2x2W+3W+15W)
Częstotliwość przenoszenia: 20Hz-20KHz
Moc P.M.P.O. 1500W
Panel kontrolny
Warunki pracy:
zalecany przedział temperatur: 15-35oC
przy wilgotności: 20-85%
skrajne:
zakres temperatur: 5-40oC
przy wilgotności: 20-85%

MM1500
6
User Manual
Chart of items
 Subwoofer x 1
 Satellites speaker x 5
 Control box x 1
 3 x cable from PC (mini jack stereo/mini jack stereo)
 3 Output Cables from DVD sound card (mini jack
stereo/2 x cinch)
5.1 HOME THEATER SYSTEM
Instrukcja obsługi/User Manual
Aby zapewnić prawidłową obsługę sprzętu zapoznaj się dokładnie z instrukcją i zachowaj ją na przyszłość.
To ensure proper use of this product please read this User Manual carefully and keep this manual for further reference.
Najszybszą metodą rozwiązania wielu problemów jest kontakt z naszym serwisem.
tel: [phone] – od poniedziałku do piątku w godz. 9.00-17.00
Producent zastrzega sobie możliwość wprowadzenia zmian w specy kacji produktu bez uprzedzenia.
MM1500
 Instruction manual with warranty card x 1
Safety instructions
 Please observe the safety remarks in the operating
instructions for the PC!
 The soundsystem should only be transported in their
original packaging, or in other suitable packaging
which protects them from jolts and knocks.
 Condensation can arise when soundsystem are
transferred from a cold environment into a warm
room. Allowed the soundsystem to climatise to the
ambient temperature, and ensure that they are abso-
lutely dry, before they are used.
 Ensure that the local mains voltage is 230 V/50 Hz.
 Ensure that the mains socket is freely accessible.
 Do not use the sound system in wet rooms.
 Conduct the cables in such a manner that they can-
not become a hazard (tripping) or be damaged. Ob-
serve the corresponding remarks in the instructions
when connecting the soundsystem.
 Ensure that no objects (e.g. metal paper clips, etc.)
or liquids can enter the interior of the soundsystem
(electric shock, short circuit).
 Immediately switch off the soundsystem and discon-
nect them from the mains in emergencies (e.g. da-
mage to speaker case, controls or power supply line,
or in the event of foreign bodies or liquids entering
the soundsystem).
 Any repair work must be carried out only by qualied
and authorized technicians.
 Always switch off the soundsystem and disconnect
them from the mains before cleaning them. The
speaker case surface should be cleaned with a dry
cloth. Grime can be removed with a moist cloth that
has been dipped into water with a mild detergent and
then thoroughly wrong out.
Operation instruction

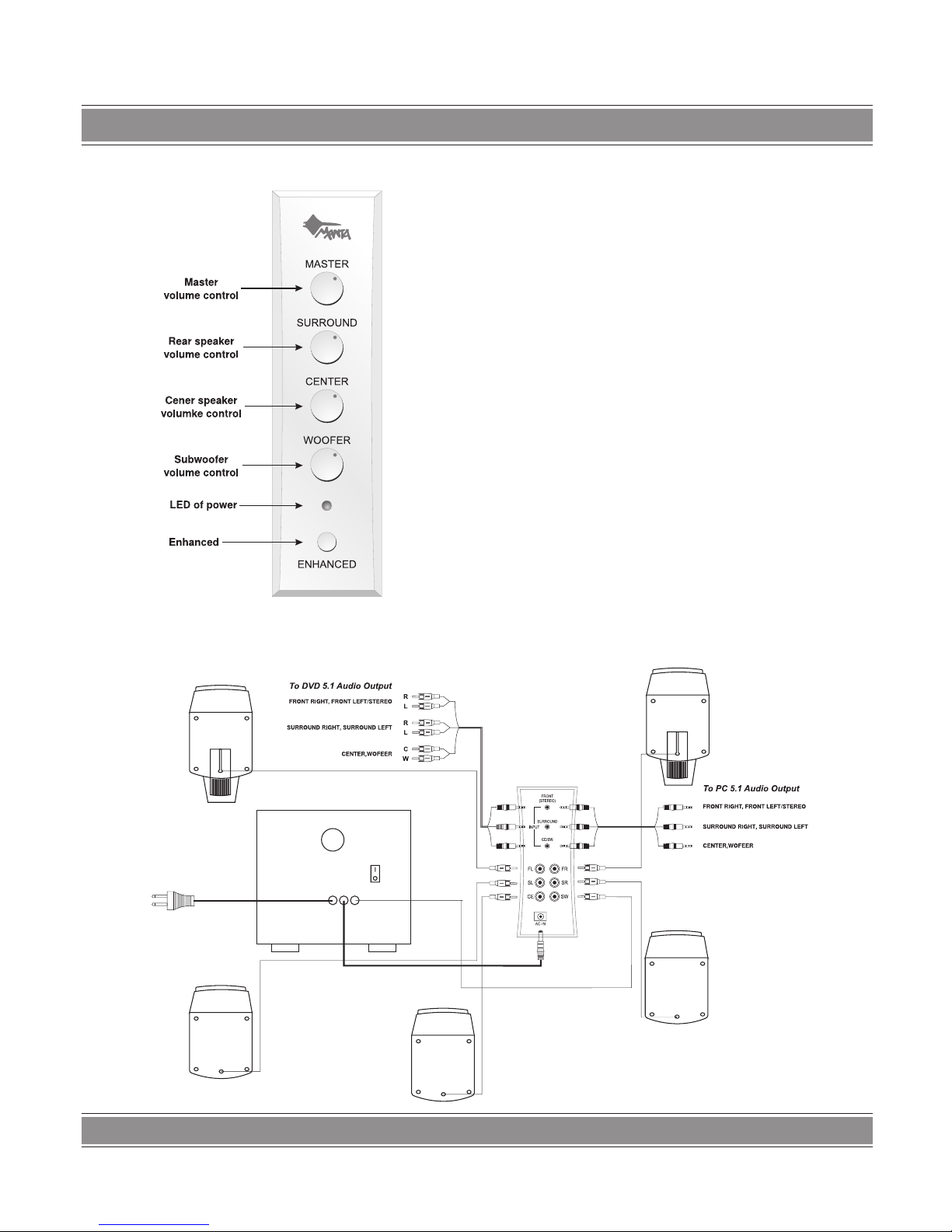

Locate all the speakers at suitable position, connecting
each of them with control box and sound source accordingly
Refer to the user instruction as enclosed for using cor-
rect voltage.
Plug the power into correct socket, push the power on
the back of subwoofer.
When LED light on, you can listen to the music from all
the speakers.

MM1500
7
Control Box Troubleshooting
No function
 Speaker not switched on
 Speaker not correctly connected
 No mains socket power
Distorted sound
 Volume setting too high
Specication
Power supply: 230 V/ 50 Hz
RMS: 28W (2x3W+ 2x2W+3W+15W)
Frequency Response: 20Hz-20KHz
P.M.P.O. 1500W
Ambient Conditions:
Nominal operating range: 15-35oC
Humidity: 20-85%
Range limit of operation: 5-40oC
Humidity: 20-85%
