MARIMEX Swing Marimex 112 User manual

Houpačka Marimex 112
Návod
CZ
SK
EN
DE

2
Houpačka Marimex 112
Návod
Tento produkt je vyroben anavržen tak, aby odpovídal požadavkům 2009/48/EC
Evropské legislativy obezpečnosti hraček.
Požadavky nabezpečnost byly zkontrolovány nezávislou laboratoří najednotlivé
opatření obezpečnosti hraček EN 71-1: 2014(+A1:208); EN 71-2: 2011(+A1:2014);
EN 71-3: 2019; EN 71-8: 2018 a EC/1907/2006/ regulace REACH. Všechny infromace
vtomto návodu jsou požadovány jednotlivými opatřeními. Řiďte se uvedeným návo-
dem pro bezpečnost vašich dětí.
Návod ksestavení
Tento produkt můžete sestavit sami. Je nutné použít tento návod nasestavení ado-
držet uvedený postup namontáž.
Pytle akrabice, vekterých je produkt zabalen nejsou určené pro děti jako hračky,
nedovolte jim snimi hrát. Nevyhazujte pytle akrabice dopřírody. Řiďte se obecnými
pokyny pro recyklaci.
Varování!
• Instalace musí být prováděna dospělými osobami.
• Během instalace držte děti dál - nebezpečí vdechnutí malých částí.
• Každý poškozený díl sestavy může být nahrazen pouze originálními díly. Vyhledejte
servis.
• Nedodržení těchto pokynů může způsobit poškození produktu nebo nebezpečí
úrazu.
Před sestavením se ujistěte, že:
1- Místo, kde budete sestavu instalovat je:
a) horizontální rovina
b) Minimálně 2 metry odsestavy nejsou žádné objekty - ploty, stromy, sňůry
naprádlo, elektrické vedení apod., které by mohli zranit uživatele.
c) Tento výrobek nesmí být postaven na betonu a jiném tvrdém povrchu.

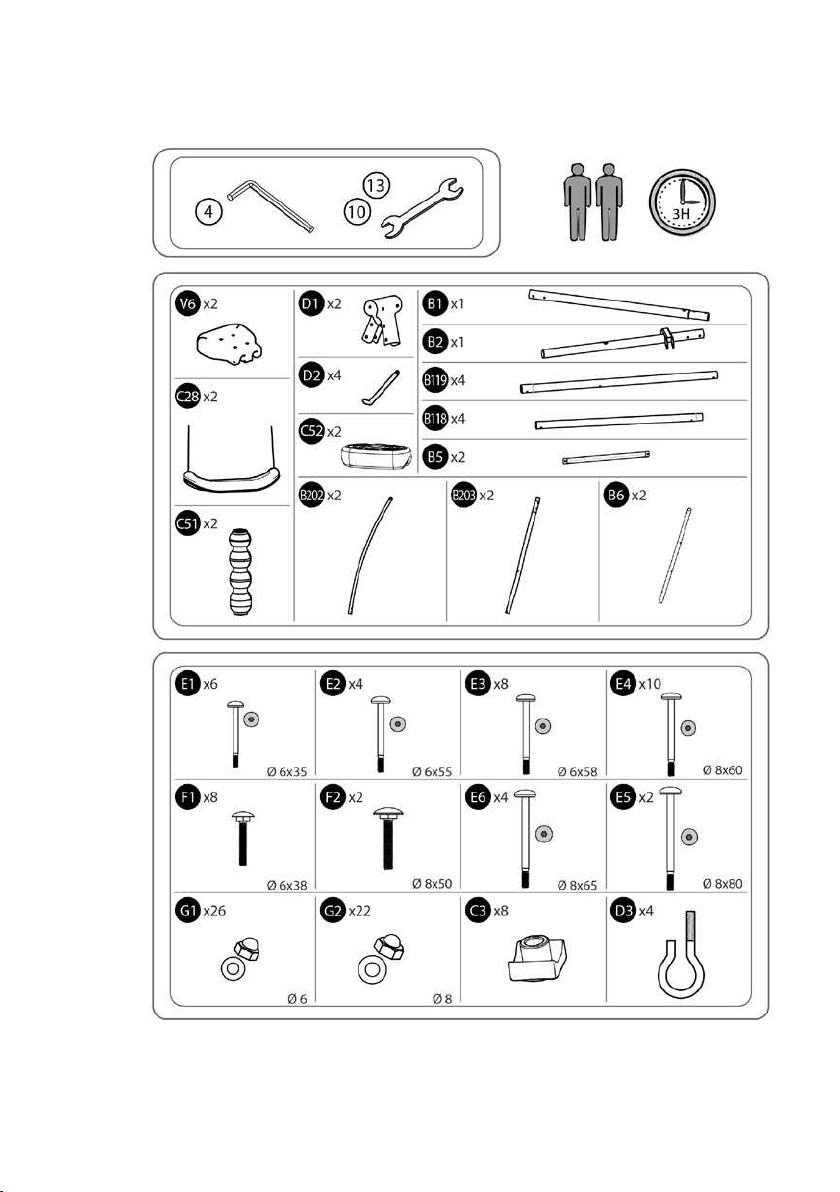

2- Všechna balení jsou kompletní. Pokud máte části, které nevyužijete, ponechte si je
jako náhradní díly. Pokud je produkt vybaven skluzavkou, doporučujem ji nastavit tak,
aby naní přímo nesvítilo slunce pro její delší životnost anebezpečí spálení uživatele.
Posestavení:
• Zkontrolujte rozdíl mezi spodní částí sestavy azemí. Rozdíl musí být takový, aby
bylo možné sestavu bezpečně používat. Zkontrolujte si jednotlivé rozměry dle
CZ

3
obrázku 6 apřípadně upravte délky pomocí plastových kroužků. Pokud to nejde,
kontakujte svého prodejce.
Bezpečnostní instrukce apoužívání
Varování : Pouze pro domácí použití. Tento výrobek je určen:
• je určeno pro venkovní použití. Není určen pro komerční použití vnapř. hotelech,
kempech, veřejných budovách, veřejných hřištích, školách.
• Pro děti od3 do12let amax. zatížení do50kg najednosedátko ado70kg nahou-
pačku “tváří vtvář”. Tento výrobek musí být používán pod dohledem dospělé oso-
by, která se musí ujistit že:
• Děti používající tento produkt mají dostatečný věk aschopnosti kjeho používání.
• Je vždy pouze 1 dítě najednom sedátku.
• Nejsou žádné děti vhoupací oblasti, které by mohli být ohroženy dětmi užívající
produkt.
Výrobek není vhodný pro děti do 3 let. Nebezpečí pádu a/nebo zranění.
Údržba
Aby jste předešli nebezpečí úrazu, je nutné zkontrolovat každý měsíc tyto body:
• Závěsné háčky asamotné zavěšení. Vyměňte je, pokud je opotřebení více jak 10%
než originální tloušťka.
• Šrouby amatice - strukturu ajejich utažení. Utáhněte je znovu pokud je to nutné.
• Odolnost kotvení
• Chybějící kryty šroubů, pokud chybí, nahraďte je identickýmy kryty.
• Celkový stav plastových částí. Vyměňte je pokud jsou prasklé nebo prošroubované.
• Ukazatel opotřebení - pokud jsou naplastovém dílu viditelné kovové části.
• Pokud jsou součástí výrobku látkové části, je nutné je omývat pouze vodou. Nepou-
žívejte mycí prostředky.
• Během zimního období uskladněte rozebraný výrobek nasuchém achladném místě,
aby jste zabránili poškození vlivem počasí.
• Všechny díly, které jsou pod konstantním třením, mohou být pravidelně olejovány
vhodným mazivem.
• Pokud dojde kekorozi kovových částí, očistěte je aošetřete vhodným prostředkem.
Pokud koroze pokračuje, kontaktujte svého prodejce.
• Věnujte pozornost místu, kde je výrobek instalován, odstraňte všechny kameny
aostatní předměty, které by mohli uživatele zranit vpřípadě pádu.
CZ

4
UKOTVENÍ DOZEMĚ (OBRÁZEK 6)
1. Postavte produkt naurčeném místě
2. Vyznačte si pozice ukotvení
3. Zkontrolujte, zda je produkt správně nastaven dle obrázku 6, případně ho upravte.
4. Pod každou pozici ukotvení udělejte čtverec 35x35cm avykopejte ho dohloupky
35cm.
5. Vyplňte tyto díry betonem dle obrázku 6. Pozor aby kotvy nepřečnívaly přes rovinu
země, abyste zabránili zakopnutí.
6. Zapusťte kotvu dobetonu navyznačené pozici (viz. bod 2). Varování: pouze vrtná
část kotvy patří do betonu.
7. Jakmile bude beton suchý, zašroubujte nohy sestavy dokotev.
8. Pro používání produktu počkejte až beton kompletně uschne.
9. Kotvy zasypte zemí, abyste zabránili zakopnutí.
Děkujeme zazakoupení produktu apřejeme sním příjemnou zábavu!
Kontakty
www.marimex.cz
Zákaznické centrum
tel.: 261222111
e-mail: [email protected]
CZ

5
Hojdačka Marimex 112
Návod
Tento produkt je vyrobený a navrhnutý tak aby zodpovedal požiadavkám 2009/48/EC
Európskej legislatívy o bezpečnosti hračiek.
Požiadavky na bezpečnosť boli skontrolované nezávislým laboratóriom na jednotlivé
opatrenia o bezpečnosti hračiek EN 71-1: 2014(+A1:208); EN 71-2: 2011(+A1:2014);
EN 71-3: 2019; EN 71-8: 2018 a EC/1907/2006/ regulácie REACH. Všetky informácie v
tomto návode sú požadované jednotlivými opatreniami. Riaďte sa uvedeným návodom
kvôli bezpečnosti vašich detí.
Návod na zostavenie
Tento produkt môžete zostaviť sami. Je nutné použiť tento návod na zostavenie a dodr-
žať uvedený postup na montáž.
Vrecia a krabice, v ktorých je produkt zabalený, nie sú určené pre deti ako hračky, nedo-
voľte im sa s nimi hrať. Nevyhadzujte vrecia a krabice do prírody. Riaďte sa všeobecnými
pokynmi pre recykláciu.
Varovanie!
• Inštalácia musí byť vykonávaná dospelými osobami.
• Počas inštalácie držte deti ďalej - nebezpečenstvo vdýchnutia malých častí.
• Každý poškodený diel zostavy môže byť nahradený iba originálnymi dielmi. Vyhľadajte
servis.
• Nedodržanie týchto pokynov môže spôsobiť poškodenie produktu alebo nebezpečen-
stvo úrazu.
Pred zostavením sa ubezpečte, že:
1- Miesto, kde budete zostavu inštalovať je:
a) horizontálna rovina
b) Minimálne 2 metre od zostavy nie sú žiadne objekty - ploty, stromy, šnúry na
prádlo, elektrické vedenie a pod., ktoré by mohli zraniť užívateľa.
c) Tento výrobok nesmie byť postavený na betóne a inom tvrdom povrchu.
2- Všetky balenia sú kompletné. Ak máte časti, ktoré nevyužijete, ponechajte si ich ako
náhradné diely. Ak je produkt vybavený kĺzačkou, odporúčame ju nastaviť tak, aby na ňu
priamo nesvietilo slnko kvôli jej dlhšej životnosti a nebezpečenstvu popálenia užívateľa.
Po zostavení:
• Skontrolujte rozdiel medzi spodnou časťou zostavy a zemou. Rozdiel musí byť taký, aby
bolo možné zostavu bezpečne používať. Skontrolujte si jednotlivé rozmery podľa ob-
SK

6
rázka 6 a prípadne upravte dĺžky pomocou plastových krúžkov. Ak to nejde, kontakujte
svojho predajcu.
Bezpečnostné inštrukcie a používanie
Varovanie: Iba pre domáce použitie. Tento výrobok je určený:
• Je určené pre vonkajšie použitie. Nie je určený na komerčné použitie v napr. hoteloch,
kempoch, verejných budovách, verejných ihriskách, školách.
• Pre deti od 3 do 12 rokov a max. zaťaženie do 50 kg na jedno sedadlo a do 70 kg na
hojdačky “tvárou v tvár”. Tento výrobok musí byť používaný pod dohľadom dospelej
osoby, ktorá sa musí uistiť že:
• Deti používajúce tento produkt majú dostatočný vek a schopnosti na jeho používanie.
• Je vždy len jedno dieťa na jednom sedadle.
• Nie sú žiadne deti v hojdacej oblasti, ktoré by mohli byť ohrozené deťmi používajúcimi
produkt
Výrobok nie je vhodný pre deti do 3 rokov. Riziko pádu a/alebo zranenia.
Údržba
Aby ste predišli nebezpečenstvu úrazu, je nutné skontrolovať každý mesiac tieto body:
• Závesné háčiky a samotné zavesenie. Vymeňte ich, ak je opotrebovanie viac ako 10%
oproti originálnej hrúbke.
• Šróby a matice - štruktúru a ich utiahnutie. Utiahnite ich znova ak je to nutné.
• Odolnosť kotvenia.
• Chýbajúce kryty šróbov, ak chýbajú, nahraďte ich identickými krytmi.
• Celkový stav plastových častí. Vymeňte ich ak sú prasknuté alebo prešróbované.
• Ukazovateľ opotrebovania - ak sú na plastovom dieli viditeľné kovové časti.
• Ak sú súčasťou výrobku látkové časti, je nutné ich umývať iba vodou. Nepoužívajte
umývacie prostriedky.
• Počas zimného obdobia uskladnite rozobratý výrobok na suchom a chladnom mieste,
aby ste zabránili poškodeniu vplyvom počasia.
• Všetky diely, ktoré sú pod konštantným trením, môžu byť pravidelne olejované vhod-
ným mazivom.
• Ak dôjde ku korózii kovových častí, očistite ich a ošetrite vhodným prostriedkom. Ak
korózia pokračuje, kontaktujte svojho predajcu.
• Venujte pozornosť miestu, kde je výrobok inštalovaný, odstráňte všetky kamene a
ostatné predmety, ktoré by mohli užívateľa zraniť v prípade pádu.
SK

7
UKOTVENIE DO ZEME (OBRÁZOK 6)
1. Postavte produkt na určenom mieste
2. Vyznačte si pozície ukotvenia
3. Skontrolujte, či je produkt správne nastavený podľa obrázka 6, prípadne ho upravte.
4. Pod každou pozíciou ukotvenia urobte štvorec 35x35 cm a vykopte ho do hĺbky 35 cm.
5. Vyplňte tieto diery betónom podľa obrázka 6. Pozor aby kotvy neprečnievali cez rovinu
zeme, aby ste zabránili zakopnutiu.
6. Zapustite kotvu do betónu na vyznačenej pozícii (viď bod 2). Varovanie: iba vrtná časť
kotvy patrí do betónu.
7. Akonáhle bude betón suchý, zašróbujte nohy zostavy do kotiev.
8. S používaním produktu počkajte až kým betón kompletne uschne.
9. Kotvy zasypte zemou, aby ste zabránili zakopnutiu.
Ďakujeme za zakúpenie produktu a prajeme s ním príjemnú zábavu!
Kontakty
www.marimex.sk
Zákaznícke centrum
tel.: +421 233004194
e-mail:
[email protected]
SK

8
Swing Marimex 112
Instructions
This product is made and designed to meet the requirements of the Toy Safety Direc-
tive 2009/48/EC.
Safety requirements were checked by an independent laboratory for respective mea-
sures on the toy safety, EN 71-1: 2014(+A1:208); EN 71-2: 2011(+A1:2014);
EN 71-3: 2019; EN 71-8: 2018 and EC/1907/2006/ regulation REACH. All the informa-
tion contained in these instructions are required by respective measures. Follow the
mentioned instructions for keeping the safety of your children.
Assembly instructions
You may assembly this product by yourself. It is necessary to use these assembly
instructions and observe the specied assembly procedure.
Bags and boxes, which the product is packed in, are not designed for children as toys
and do not allow them to play therewith. Do not leave the bags and boxed in nature.
Follow the general instructions for recycling.
Warning!
• Installation must be performed by adult persons.
• During the installation, keep children away – choking hazard in case of small parts.
• Every damaged set part may be replaced only by an original part. Contact servicing
department.
• Not observing these instruction may result in product damage or the danger of
injury.
Before its assembly, make sure that:
1- the place, where you are going to install the set, will be:
a) a horizontal plane
b) At least 2 meters from the set, there are no other objects - fence, trees,
string for clothes, electrical wiring, etc., that could cause injury to the user.
c) This product must not be installed on concrete or any other hard surface.
2- All the packaging is complete. In the event you received part you won’t use, keep
them as spare parts. In the event the product is equipped by a slide, we recommend to
set it in a way to avoid sunlight for its longer life span and the danger of burns caused
to the user.
After the assembly:
• Check the dierence between the lower part of the set and the ground. Such die-
EN

9
rence should guarantee safe use of the set. Check respective dimensions according
to the gure No. 6 and adjust the lengths by using the plastic rings. If this is not
possible, contact your distributor.
Safety instructions and safe use
Warning: For domestic use only. This product is designed for:
• Intended for outdoor use. It wasn’t designed for commercial use, e.g. in hotels, cam-
ps, public buildings, public playgrounds, schools.
• children from 3 to 12 years and a max. load up to 50 kg per one seat and up to 70 kg
for the “face-to-face” swing. This product must be used under the supervision of an
adult person that must make sure that:
• children using this product are of an adequate age and abilities for its use.
• on one seat, there is always only 1 child sitting.
• no other children are within the swinging area that could be in potential danger
caused by children using this product.
The product is not suitable for children under 3 years of age. Risk of falling and/or
injury.
Maintenance
For the purpose of avoiding the danger of injury, it is necessary to check following
points each month:
• Hooks and the hanging quality. Replace them if they are worn more than 10% from
their original thickness.
• Bolts and nuts – their structure and tightness. Tighten them again if needed.
• Anchoring resistance
• Missing bolts covers; if missing, replace them by identical covers.
• The entire condition of plastic parts. Replace them in case of cracks or damaged
threads.
• Indication of wear and tear – in case there are visible metal parts of the plastic com-
ponent.
• In case part of the product consist of textile, it is necessary to wash the with water.
Do not use any detergents.
• During the winter season, store the disassembled product on a dry and cold place to
avoid the damage caused by weather.
• All the components, that are under permanent friction, may be lubricated only by
appropriate grease.
• In case of corrosion of metal parts, clean them and treat them with an appropriate
agent. In case such corrosion continues, contact your distributor.
• Pay attention to the place where this product is assembled. Remove all the stones
and other items that could cause injury to the user in case of his fall.
EN

10
ANCHOR THE SWING JET TO THE GROUND (FIGURE NO. 6)
1. Assemble this product on a certain place.
2. Mark the anchoring positions.
3. Check if the product is set according to the gure No. 6 properly or adjust it.
4. Under every anchoring position, make a square of 35x35cm and dig it into the
depth of 35cm.
5. Fill these holes by concrete according to the gure No. 6. Make sure that the
anchors do not exceed the ground plane to avoid tripping.
6. Embed the anchor into the concrete on a marked position (see the point 2). War-
ning: only the drilling part of the anchor should be placed into the concrete.
7. When the concrete is dried, screw the set legs into the anchors.
8. For the use of this product, wait until the concrete gets dry completely.
9. Cover the anchor by soil to avoid tripping.
Thank you for buying this product and we wish you much pleasure when using it!
Contact
www.marimex.cz
Custome Centre
tel.: +420 261222111
e-mail:
[e-mail]
EN

11
Schaukelset Marimex 112
Montageanleitung
Dieses Produkt ist so hergestellt und vorgeschlagen, dass es den Anforderungen von
2009/48/EC der Europäischen Gesetzgebung über Sicherheit von Spielzeugen entspricht.
Die jeweiligen Sicherheitsanforderungen wurden durch ein unabhängiges Labor in Bezug
auf einzelne Maßnahmen über Spielzeugsicherheit EN 71-1: 2014(+A1:208); EN 71-2:
2011(+A1:2014); EN 71-3: 2019; EN 71-8: 2018 und EC/1907/2006/ regelung REACH
überprüft. Alle in dieser Anleitung enthaltenen Informationen werden durch einzelne
Maßnahmen erfordert. Befolgen Sie die genannte Anleitung zur Sicherheit Ihrer Kinder.
Montageanleitung
Dieses Produkt können Sie selbst zusammenbauen. Es ist notwendig, diese Zusammen-
bauanweisung zu benutzen und genannte Montageweisungen sind zu beachten.
Säcke und Schachteln, in denen das jeweilige Produkt verpackt ist, sind den Kindern nicht
als Spielzeug bestimmt, diese dürfen nicht in die Hände der Kinder gelangen. Werfen Sie
die Säcke und Schachteln nicht in die Natur. Befolgen Sie allgemeine Entsorgungsregeln.
Warnung!
• Die Installation muss durch Erwachsenen durchgeführt werden.
• Während der Installation dürfen sich die Kinder im Installationsort nicht bewegen -
Einatmungsgefahr von kleinen Teilen.
• Jeder beschädigte Teil des jeweiligen Sets kann nur durch Originalteile ersetzt werden.
Wenden Sie sich an Service.
• Die Nichteinhaltung von diesen Weisungen kann Produktbeschädigung oder Unfallge-
fahr zur Folge haben.
Vor dem Zusammenbau stellen Sie sicher, dass:
1- der Ort, in dem der Set installiert wird:
a) eine horizontale Ebene ist
b) mindestens 2 Meter vom Set sich keine Objekte - Zaun, Bäume, Wäschelei-
nen, elektrische Leitung usw. benden, die eine Verletzungsgefahr für den
Benutzer darstellen könnten.
c) Dieses Produkt darf auf dem Beton und auf einer anderen harten Oberäche
nicht aufgebaut werde.
DE

12
2- alle Verpackungen vollständig sind. Wenn Sie solche Teile haben, die Sie nicht nut-
zen, lassen Sie sich diese als Ersatzteile. Wenn das jeweilige Produkt mit einer Rutsche
ausgestattet ist, empfehlen wir, diese wegen Erreichung einer langen Nutzungsdauer
und Verbrennungsgefahr des Benutzers so einzustellen, dass sie der direkten Sonnen-
strahlung nicht ausgesetzt wird.
Nach Montage:
• Überprüfen Sie den Unterschied zwischen dem unteren Set-Teil und dem Boden. Der
jeweilige Unterschied muss so sein, damit man den Set sicher benutzen kann. Über-
prüfen Sie einzelne Abmessungen laut Abb. 6 und passen Sie eventuell die Längen mit
Hilfe der Kunststoringe an. Wenn es nicht geht, wenden Sie sich an Ihren Händler.
Sicherheitshinweise und Nutzung
Warnung: Nur für den heimischen Gebrauch. Dieses Produkt ist:
• Es ist auch für den Gebrauch im Außenbereich bestimmt. Es ist nicht für kommerzielle
Nutzung in z.B. Hotels, Campingplätzen, öentlichen Gebäuden, öentlichen Spielplät-
zen, Schulen usw. bestimmt.
• für die Kinder von 3 bis 12 Jahre und Maximalbelastung bis zu 50kg pro einen Sitz und
für Doppel-Schaukel „face to face“ bestimmt. Dieses Produkt muss unter Aufsicht vom
Erwachsenen genutzt werden, der sich zu vergewissern hat, dass
• die dieses Produkt benutzenden Kinder genug alt sind und Fähigkeiten zu seiner Nut-
zung besitzen.
• nur 1 Kind auf einem Sitz sitzt.
• sich in dem Schaukelbereich keine Kinder aufhalten, die durch die das jeweilige Pro-
dukt nutzenden Kinder gefährdet werden könnten.
Das Produkt ist für Kinder unter 3 Jahre nicht geeignet. Sturz- und/oder Verletzungsgefahr.
Wartung
Um die Unfallgefahr zu vermeiden, sind jeden Monat folgende Punkte zu überprüfen:
• Lasthaken und eigene Aufhängung. Tauschen Sie diese aus, wenn der Verschleiß mehr
als 10% als Originalstärke ist.
• Schrauben und Schraubenmuttern - Struktur und ihr Festziehen. Ziehen Sie diese wie-
der fest, wenn nötig.
• Ankerbeständigkeit
• Fehlende Schraubenkappen, wenn diese fehlen, sind durch identische Kappen zu erset-
zen.
• Gesamtzustand der Kunststoteile. Tauschen Sie diese aus, wenn diese geplatzt oder
durchgeschraubt sind.
• Verschleißanzeiger - wenn auf dem Kunststoteil Metallteile sichtbar sind.
• Wenn Produktbestandteil Textilteile sind, sind diese nur mit Wasser zu waschen. Keine
Waschmittel benutzen.
• Während der Winterzeit ist das demontierte Produkt trocken und kühl zu lagern, um
die Beschädigung durch Witterungseinüsse zu verhindern.
• Alle Teile, die einer konstanten Reibung ausgesetzt sind, können mit einem geeigneten
Schmiermittel regelmäßig geschmiert werden.
• Wenn es zur Korrosion der Metallteile kommt, reinigen Sie diese und behandeln
DE

13
mit einem geeigneten Mittel. Wenn die Korrosion fortsetzt, wenden Sie sich an Ihren
Händler.
• Achten Sie auf den jeweiligen Aufstellungsort, entfernen Sie alle Steine und sonstige
Gegenstände, die den Benutzer beim Fall verletzen könnten.
BODENANKERUNG (ABB. 6)
1. Stellen Sie das Produkt auf einer bestimmten Stelle
2. Markieren Sie die Ankerpositionen
3. Überprüfen Sie, ob das jeweilige Produkt laut Abb. 6 richtig eingestellt ist, ggf. führen
Sie eine Anpassung durch.
4. Machen Sie unter jeder Ankerlage ein Viereck 35x35cm und graben Sie es bis zur Tiefe
von 35cm.
5. Füllen Sie diese Löcher mit Beton laut Abb. 6. Achten Sie darauf, dass die Anker über
Bodenniveau nicht hinausragen, um Stolpern zu vermeiden.
6. Senken Sie den Anker in Beton auf der markierten Position ein (siehe Punkt 2). Warnu-
ng: In Beton gehört nur der Bohrungsankerteil.
7. Wenn der Beton trocken ist, schrauben Sie die Set-Füße in die Anker hinein.
8. Zur Produktverwendung warten Sie, bis der Beton vollkommen trocken ist.
9. Anker mit Boden zuschütten, um Stolpern zu vermeiden.
Vielen Dank für den Kauf des Produktes und wir wünschen Ihnen viel Spaß damit!
Kontakte
www.marimex.cz
Kundencenter
tel.: +420 261222111
e-mail:
[e-mail]
DE

14

15

16

17

18

19
obr. 6
