Massoth EVO-S User manual

Weichenantrieb EVO-S
Switch Drive EVO-S
8444000
VIDEO-QRs AUF RÜCKSEITE !!!
VIDEO-QRs ON BACK SIDE !!!

2
Inhaltsverzeichnis
Allgemeines.............................................
Eigenschaften............................................
Warnhinweise ...........................................
Lieferumfang.............................................
Erhältliches Zubehör .................................
Auslieferungszustand...............................
Wichtige Grundeinstellungen....................
Hardwarefunktionen..................................
Softwarefunktionen...................................
Nutzbare Programmierarten......................
Montage ...................................................
Überurmontage.......................................
Unterurmontage......................................
Zubehör von anderen Herstellern............
LGB Weichenlaterne 12040.......................

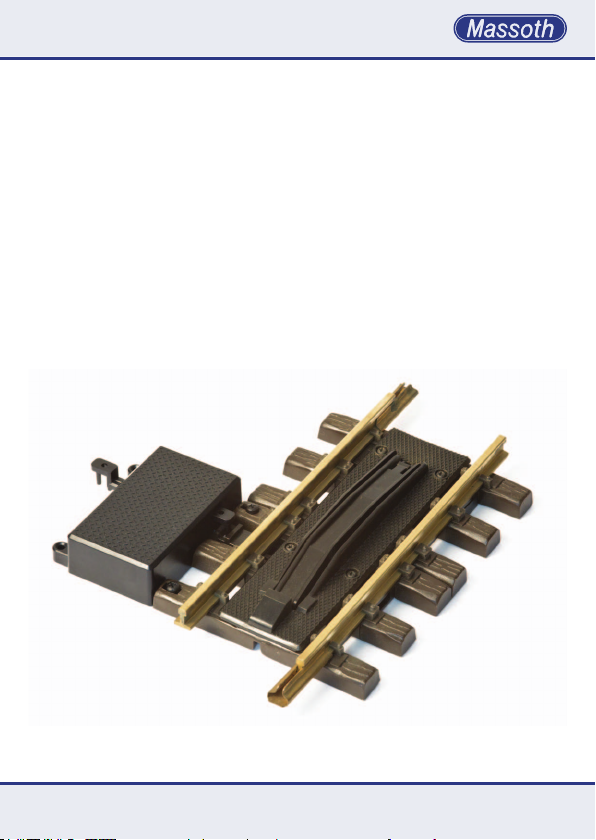

LGB Entkupplungsgleis 10560..................
Digitalbetrieb...........................................

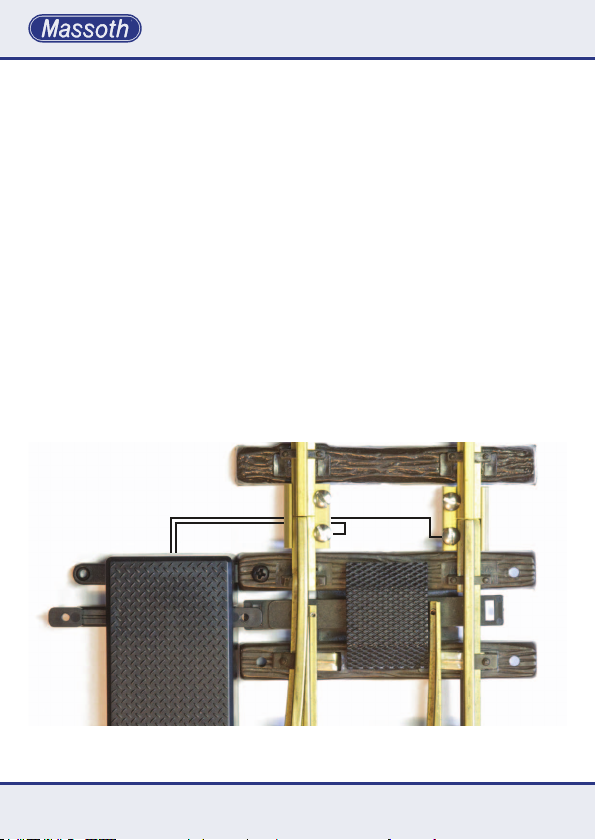

Anschluss am Digitalgleis.........................
Schaltadresse............................................
Schaltzeit ..................................................
Betriebsarten.............................................
Manuelle Rückfallweichenfunktion............
Resetprogrammierung..............................
Programmiersperre...................................
Analogbetrieb deaktivieren........................
Analogbetrieb...........................................
Wartung....................................................
Betrieb bei Frost & Feuchtigkeit ................
Firmwareupdate ........................................
Technische Daten.....................................
EU Konformitätserklärung.........................
Erklärung zur WEEE-Richtlinie ..................
Kundenservice ..........................................
Rechtlicher Hinweis ..................................
CV Tabelle.................................................
Table of contents
General Information.................................
Performance characteristics .....................
Warning notes...........................................
Scope of Supply........................................
Available accessories................................
Settings on delivery.................................
Important basic settings ...........................
Hardware functions...................................
Software functions....................................
Usable programming modes.....................
Mounting ..................................................
Above oor mounting ...............................
Under oor mounting................................
Accessories from other brands................
LGB Turnout Lantern 12040 .....................
LGB Uncoupler Track 10560.....................
Digital operation......................................
Conneecting onto digital tracks.................
Switch address .........................................
Switching time..........................................
Operating modes.......................................
Manual fallback turnout function...............
Reset programming..................................
Programming lock ....................................
Deactivating analog operation...................
Analog operation......................................
Maintenance ............................................
Operation in frost & humidity....................
Firmware Update.......................................
Technical Specications..........................
EC Declaration on Conformity...................
Declaration on WEEE Directive..................
Customer Service......................................
Legal Notice..............................................
CV Table....................................................
3
4
5
5
5
6
6
7
8
9
10
10
11
12
12
13
14
14
15
16
16
17
17
18
18
19
20
20
21
22
22
23
23
25
26
1.
1.1
1.2
1.3
1.4
2.
2.1
2.2
2.3
2.4
3.
3.1
3.2
4.
4.1
4.2
5.
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
6.
7.
7.1
8.
9.
9.1
9.2
10.
11.

3
1. Allgemeines
Wir freuen uns über das Vertrauen,
dass sie uns als Familienunter-
nehmen mit der Entscheidung
für ein Produkt aus unserem
Hause entgegengebracht haben
und wünschen ihnen viel Freude
bei dem entspannenden Hobby
Gartenbahn.
Der zum Patent angemeldete
motorische Massoth Weichenan-
trieb EVO-S, zur Montage direkt
an der Weiche oder auch unterur
verdeckt unter der Anlagenober-
äche, zeichnet sich durch bisher
nicht dagewesene und weiter
unten näher beschriebene Funk-
tionen (Kapitel 1.1) sowie einer
ausgereiften allwettertauglichen
Mechanik aus. Wir empfehlen, die-
se Produktdokumentation und vor
allem aber die Warnhinweise vor
der Montage und Inbetriebnahme
unbedingt gründlich zu lesen und
diese zu beachten. Für Schäden
bei Nichtbeachtung übernimmt
Massoth keine Haftung!
Sollten sie zu Technik und Einbau
über diese Anleitung hinausge-
hende Fragen haben, kontaktieren
sie bitte die Hotline.
1. General Information
We are very pleased with the
condence you have put in us as a
family business, by deciding to use
our products. We wish you a lot of
joy with your stress-relief garden
railway!

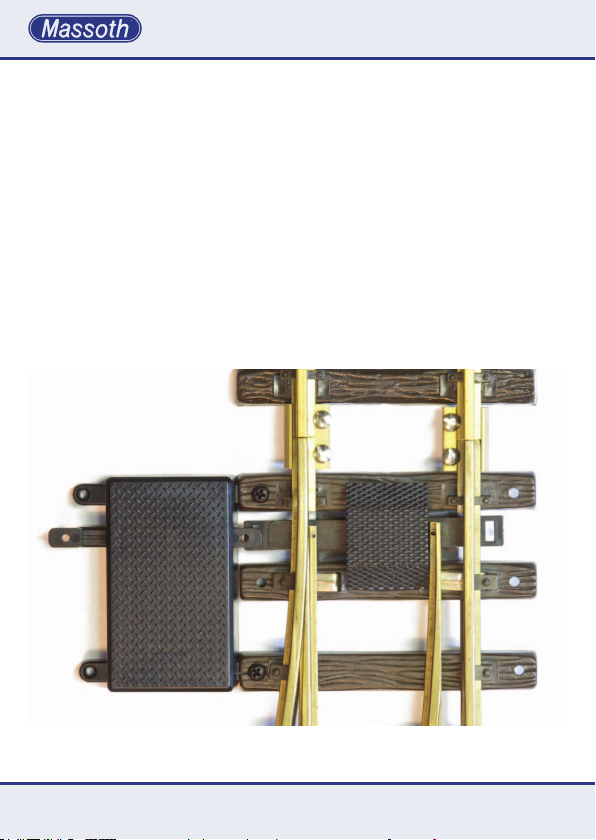

The patent pending Switch Drive
EVO-S motor, that can be mounted
directly onto the switches or under
the surface of the installation, fea-
tures brand new functions, as you
will nd described below (chapter
1.1), as well as having well
engineered all-weather mechanics.
We advise you to read the product
documentation, instructions and
warnings very carefully before
installing. We assume no liability
when warnings and/or instructions
have been neglected.
If you have any questions concer-
ning technicalities or installation
after reading, please do not hesi-
tate to contact our hotline.

4
1.1 Eigenschaften und
Alleinstellungsmerkmale
• Weichenzungen werden wie beim
Vorbild langsam bewegt
• drehmomentstarker Getriebemotor
• Freilauffunktion ermöglicht das
Aufschneiden (korrekt: Auffahren)
der Weichenzungen
• Vorbildgerecht festanliegende
Weichenzungen aktivierbar
• manuelle Rückfallweichenfunktion
• Durch selbstjustierende Endposi-
tionierung der Stellstange keine
Schaltwegeinstellung notwendig.
• Über- und Unterurmontage
• Stellweg der Stellmechanik bis zu
12 mm, somit für alle handelsüb-
lichen Weichenfabrikate geeignet.
• kleine und kompakte Bauweise
(nur 64 x 37 x 18mm, ohne Stell-
stange / Montageanschluss)
• Kein Deckel mit Schrauben auf
der Oberseite, der im Gehäuse
hochliegend verbaute Antrieb
ist zusätzlich durch Schutzlack
geschützt und daher ganzjährig
freilandtauglich.
• Digital- und Analogbetrieb mit
integriertem Decoder
• SPoM (PoM für Schaltartikel)
• Integrierter Überlastschutz bei
Hemmungen in der Weichenme-
chanik.
1.1 Performance characteristics and
uniqueness
• switch blades move slowly as real
tracks do
• full load geared motor
• the switch blades can be cut open
using the free-wheeling function
• as with the originals, tightly tting
switch blades are possible
• manual fallback switch function
• no feed path adjustment necessary
due to self-adjustment of the pull
rod
• mounting is possible above or
under oor
• the traverse path goes up to
12mm, so suitable for all common
track brands
• a small and compact construction
(only 64 x 37 x 18mm, not coun-
ting the pull rod and mounting
adapter)
• the lid has no screws on the top,
the switch drive is sealed inside
the top of the casing with protec-
tive paint, keeping it dry and safe
to use outside all year
• digital and analogue usage possi-
ble through integrated decoder
• SPoM (PoM for switching system)
• integrated overload protection in
the case of any obstruction in the
switching mechanism

5
1.2 Warnhinweise
• Dieses Produkt ist kein Spielzeug.
• Verlegen Sie die Kabel so, dass
sie vor UV-Strahlung (Sonne)
geschützt sind.
• Verbinden sie die beiden
Anschlusskabel ausschließlich
mit dem Gleisausgang einer DCC-
Digitalzentrale.
• Für Analogbetrieb verbinden Sie
die beiden Anschlusskabel mit
einem Stellpult oder Taster mit
einer umpolbaren Gleichspannung.
• Ein Anschluss an andere Geräte
kann zur Zerstörung führen.
• Verwenden sie das Produkt nicht
ohne Beaufsichtigung.
1.3 Lieferumfang
• 1 x Weichenantrieb EVO-S mit fest
angebrachtem Anschlusskabel
• Bedienungsanleitung
1.4 Erhältliches Zubehör
• 8444090 Unterur-Montageset
(Das gesamte Zubehör nden Sie
auf www.massoth.de)
1.2 Warning Notes
• This product is not a toy.
• Lay the cables so that they are
protected from UV radiation (sun).
• Connect the two connecting wires
with the track output of your DCC-
digital Central Station only.
• For analogue use, connect the
wires to your control desk or
pushbutton that has a pole rever-
sal voltage.
• Connecting the wires to any other
product can cause total damage.
• Do not use the product without
supervision.
1.3 Scope of Supply
• 1 x Switch Drive EVO-S, tted
with a connecting cable
• Instruction manuel
1.4 Available accessories
• 8444090 Under-Floor
Mounting Set
(for an up-to date overview visit
www.massoth.de)

6
2. Auslieferungszustand
Der motorische Weichenantrieb
EVO-S kann ohne weitere
Programmierschritte direkt aus
der Verpackung angeschlossen
und somit verwendet werden. Er
schaltet im Digitalbetrieb mit der
normgemäß eingestellten Schalt-
adresse 1.
2.1 Wichtige Grundeinstellungen
• Schaltadresse: 1
(CV 42, Weichenadresse low)
• Freilauffunktion: AN
(CV 50)
• Programmiersperre: offen
(CV 15 Programmiersperre
Schlüssel, Wert 101)
Tastenbelegung zur Abzweig- und
Fahrtrichtung (siehe CV 50):
• Pfeiltaste rechts: Fahrt nach rechts
(Weichenzungen nach links)
• Pfeiltaste links: Fahrt nach links
(Weichenzungen nach rechts)
2. Settings on delivery
The gear motored Switch Drive
EVO-S can be connected and used
directly out of the box without any
further programming. As a norm it
is set in digital operation with the
switch setting 1.
2.1 Important basic settings
• Switch address: 1
(CV 42, switch address low)
• Free-wheel function: ON
(CV 50)
• Programming lock: open
(CV 15 Progamming lock key,
value 101)
Button setting for divergence
and direction (see CV 50):
• Arrow key right: train goes right
(switching blades go left)
• Arrow key left: train goes left
(switching blades go right)

7
2.2 Hardwarefunktionen
Der motorische Weichenantrieb
EVO-S hebt sich mit bisher nicht
verfügbaren und zum Patent ange-
meldeten Funktionen von anderen
Weichenantrieben deutlich ab.
• Freilauffunktion, diese erlaubt das
Aufschneiden der Weiche wie bei
LGB EPL vom Herzstück her.
• Alternative Programmiermög-
lichkeit um die Weichenzungen
vorbildgerecht fest anliegend an
der Stammschiene zu xieren.
• Durch eingebauten Decoder
direkter Digitalbetrieb ohne einen
zusätzlichen Schalt- oder Weichen-
decoder möglich.
• Auch analog mit geeignetem Stell-
pult oder Taster schaltbar.
• Erster echter Motorantrieb mit
patentierter Überkopf-Montage
• wetterfest und freilandtauglich
• bei bestimmungsgemäßem
Gebrauch mechanisch nahezu
unverwüstlich und betriebssicher
• Vorbildgetreu langsamer Schalt-
vorgang.
• Gleisanschluss nur mit zwei
Kabeln.
2.2 Hardware functions
• The patented gear motored Switch
Drive EVO-S is clearly different and
has more functions than any other
Switch Drive to date.
• The free-wheeling function allows
the switch blades to open just like
LGB EPL core or frog.
• Alternative programming is pos-
sible, to make switching blades t
tightly against the tracks.
• Direct digital operation is possible
without any further switching
decoder because of the built in
decoder.
• Analogue operation is possible
with a suitable control panel or
pushbutton.
• The rst genuine geared motor
with patented overhead mounting.
• Weather and outdoor resistant.
• Mechanically almost indestructible
and safe when used according to
the instructions.
• Slow switching real-life mecha-
nism.
• Only two wires needed to connect
to the tracks.

8
2.3 Softwarefunktionen
• Schaltadressen von 1…2046
• Automatische Überlastabschaltung
zum Schutz von Motor und Me-
chanik bei blockierter Weiche.
• Schaltrichtung der Weiche pro-
grammierbar
• manuelle Rückfallweichenfunktion
wie bei vielen Schmalspurbahnen
üblich; Funktion kann mit frei
wählbarem Zeitraum programmiert
werden
• Vielfältige und übersichtliche
Programmiermöglichkeiten mit
CV-Programmierung
• SPoM (Program on Main) auf dem
Fahrgleis.
• Programmiersperre, verhindert
versehentliches Programmieren
• Resetfunktion für alle CV-Werte
2.3 Software functions
• Switch settings from 1…2046
• Automatic overload protection of
motor and mechanism in case of
any switch blocking.
• Direction of diversion can be
programmed.
• manual fallback switch function, as
commonly known in narrow-gauge
railway, can be programmed for
selected times.
• Varied and well-arranged
programming potential with CV-
programming.
• SPoM (Program on Main) on the
tracks.
• Program-lock to hinder accidental
programming.
• Reset function for all CV-values.

9
2.4 Nutzbare Programmierarten
Alle Programmierarten müssen
mit Ausnahme von PoM auf einem
Programmiergleis bzw. -anschluss
durchgeführt werden. Beachten
sie hierzu die Bedienungsanleitung
ihrer Digitalzentrale oder des
verwendeten Programmers. Der
Weichenantrieb EVO-S ist mit einer
elektronischen Lastschaltung für
eine zuverlässige Programmierant-
wort ausgestattet.
Hinweis: Nicht jedes Digitalsystem
unterstützt alle hier aufgeführten
Programmierarten, oder ist mit
dem aktuellen DCC Standard nicht
mehr konform, so dass z.B. SPoM
eingesetzt werden sollte.
• CV schreiben (Programmierbar
sind alle änderbaren CVs)
• CV Bitweise schreiben (Program-
mierbar sind alle änderbaren CVs)
• CV Bitweise lesen
(Lesbar sind alle CVs)
• CV auslesen
(Lesbar sind alle CVs)
• SPoM Program on Main
(Programmierbar sind alle CVs
gemäß CV-Tabelle)
2.4 Usable programming modes
All programming modes must
be performed on a programming
track or connector, except for
PoM. Pay heed to the instruction
manual of your Digital Central
Station or the programmer thereof.
The Switch Drive EVO-S is tted
with an electronic load switch for
reliable response.
Warning: Not all digital systems
facilitate all the above mentioned
programming modes or may not
be compatible with the latest DCC
standard, so that SPoM should
be used.
• CV writing (all changeable CV’s
can be rewritten)
• CV bitwise writing (all changeable
CV’s can be rewritten)
• CV bitwise reading (possible with
all CV’s)
• CV search (possible with all CV’s)
• SPoM Program on Main (possible
with all CV’s according to the CV
list)

10
3. Mounting
3.1 Above oor mounting
The Switch Drive is fastened onto
the track sleeper with two screws,
either on the left or on the right.
Almost all sleeper brands (LGB,
PIKO, TrainLine45, THIEL, HEYN,
etc.) can facilitate the Switch
Drive, but sometimes the sleepers
need to be adjusted rst. If neces-
sary, adjust switch-off current in
CV 119.
3. Montage
3.1 Überurmontage
Der Weichenantrieb wird mit zwei
Befestigungsschrauben an den
Schwellen der Weichen wahlweise
rechts oder links montiert. Nahezu
jedes Weichenfabrikat (LGB, PIKO,
TrainLine45, THIEL, HEYN, usw.)
ist herstellerseitig entsprechend
vorbereitet. Teilweise müssen
die Schwellen etwas bearbeitet
werden. Passen Sie bei Bedarf den
Abschaltstrom in CV 119 an.
Abbildung 1: Montage des Weichantrieb EVO-S an einer Weiche
Figure 1: Connecting the Switch Drive EVO-S to a switch
