PORTAPRO

Butane Powered Glue Gun

GG-100

OFF

ORTA

Butane Powered Glue Gun

GG-100

Instruction Manual

Pistolet à colle fonctionnant

au butane

Mode d’emploi

Pistola aplicadora de pegamento

alimentada por butano

Manual de instrucciones

Read this manual in its entirety

before attempting to use this tool.

Become familiar with all controls

for safety.

Lisez ce manuel entièrement avant de com-

mencer à utiliser l’outil. Familiarisez-vous avec

tous les contrôles de sécurité.

Lea completamente este manual antes de tratar

de usar esta herramienta. Para mayor seguri-

dad, familiarícese con todos los controles.

Unit is shipped without fuel

L’outil est envoyé à vide.

La unidad se embarca sin gas.

U.S. Pat. # 5,960,996

Taiwan Pat. # 152873, 170762 & 167119

China Pat. # ZL99216758.2

Japan Pat. # 3062883

Germany Pat. # 29903515.8

Made in Taiwan

Fabriqué à Taiwan

Hecha en Taiwán

WARNING: By-products of the combustion of the fuel used by this product con-

tain chemicals known to the State of California to cause cancer and reproduc-

tive harm.

WARNING: The Department of Transportation Hazardous material Regulations

forbid the carriage of butane or other flammable gas products on passenger air-

craft. Do not pack this item or any other flammable gas item, in any checked or

carry-on baggage.

WARNING: Do not clean or remove the adhesive with solvent. May cause fire.

For additional health and safety information, see the product label and Material

Safety Data Sheet for the Master Adhesive used.

Warnings:

CAUTION: Allow applicator to cool to room temperature before servicing. Failure

to do so may cause burns.

CAUTION: Do not pull adhesive cartridge from the rear of the applicator while

in operation. Removing adhesive from the rear may cause molten adhesive

to flow out the rear of the applicator which may cause burns and damage the

applicator.

CAUTION: Avoid contact with hot adhesive and the applicator tip. May cause

burns. Wear safety glasses and gloves when using.

CAUTION: If molten material comes in contact with skin DO NOT ATTEMPT

TO REMOVE!!! Cool glue with cool water and/or ice as quickly as possible and

seek medical assistance if burn is over a large area.

Cautions:

Important Notice: User is responsible for determining whether the Master Glue

Gun is fit for a particular purpose and suitable for user’s method of application.

Please remember that many factors can affect the use and performance of a

Master Glue Gun in a particular application. The materials to be bonded with the

product, the surface preparation of those materials, the product selected for use,

the conditions in which the product is used, and the time and environmental

condition in which the product is expected to perform are among the many fac-

tors that can affect the use and performance of a Master Glue Gun. Given the

variety of factors that can affect the use and performance of a Master Glue Gun,

some of which are uniquely within the user’s knowledge and control, it is essen-

tial that the user evaluate the Master Glue Gun to determine whether it is fit for

a particular purpose and suitable for the user’s method of application.

GG-100 is a cordless, portable, butane powered hotmelt glue gun that lets you

work almost anywhere. Yet has the power and durability to get the job done in

industrial applications. GG-100 runs continuously for up to 140 minutes with

one refill of butane gas.

This professional quality glue gun features fast, easy start up with push button

piezo ignition. And reaches temperatures up to 392° in just 3 to 4 minutes. The

GG-100 uses standard 1/2" (12 mm) diameter glue sticks and can deliver up

to 1.9 lbs. of glue per hour.

OFF

ORTA

Butane Powered Glue Gun

GG-100

Glue Stick

Gas Filler

Valve

Feed Trigger

Hot Exhaust Vent/Ignition View

ON/OFF

Fuel Flow Control

with Safety Lock

Piezo Ignition

Switch

Folding Stand

Applicator

Nozzle

Fuel Level

Viewing Window

Transport Mechanism

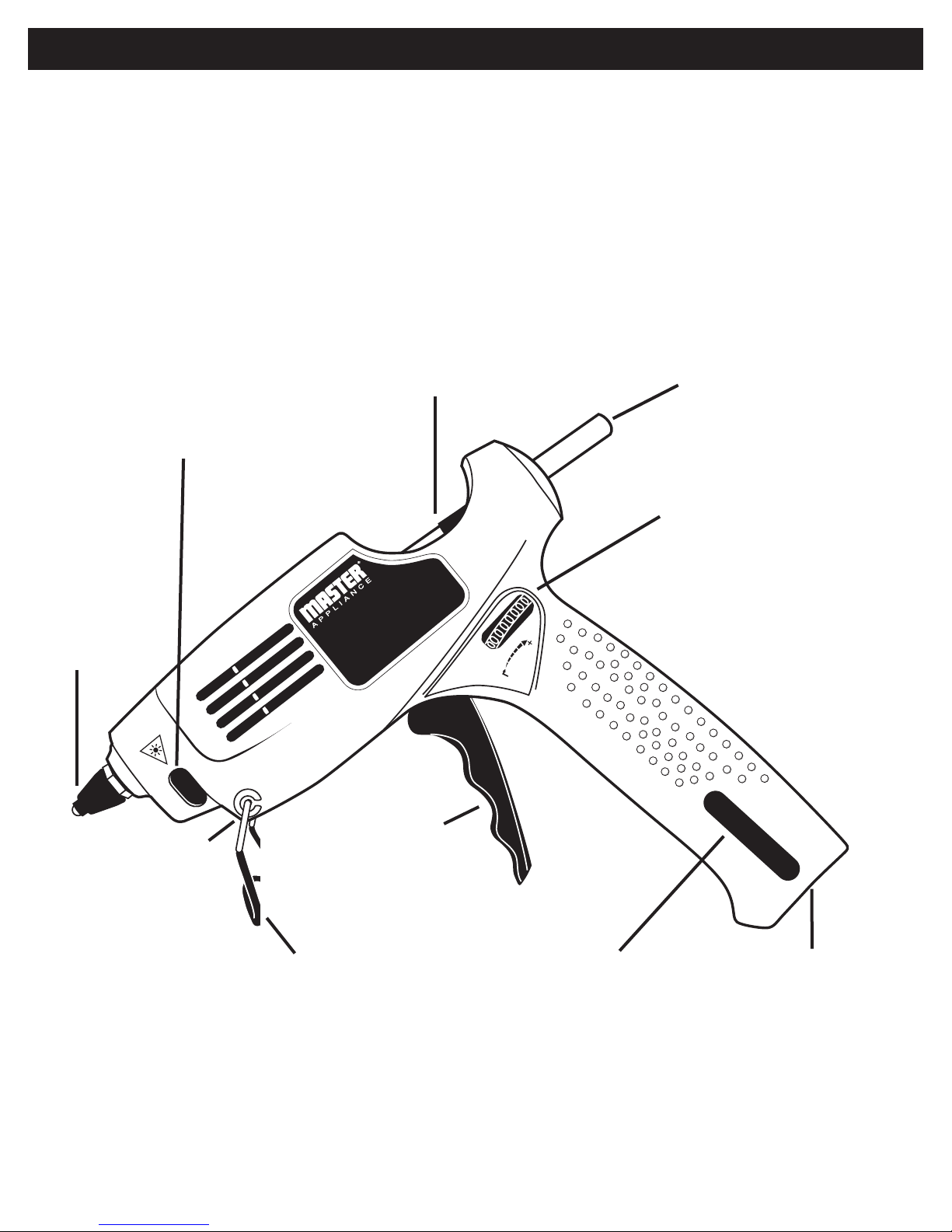

Description

www.masterappliance.com

Important Safety Instructions

To reduce the risk of injury or property damage,

READ AND UNDERSTAND the following warnings:

1. The Glue Gun contains flammable gas under

pressure. Use with care.

2. Keep out of reach of children.

3. Use only Master Appliance Ultratane Butane

Fuel to insure maximum safety and perfor-

mance. MSDS upon request.

4. Do not fill gas, use or store near open flame,

heater, furnace or combustible materials.

5. Always point away from face and body while

igniting or operating.

6. The nozzle gets hot during operation. Do not

touch the nozzle, melted glue or main exhaust

port when hot or place them on a flammable

object.

7. Hot gases are emitted from all exhaust slots.

Do not leave Glue Gun unattended.

8. Wait for nozzles to cool before changing. Keep

hands and combustibles from nozzle area

while in use.

9. Use only glue sticks designed for use with

hotmelt glue guns. Do not use liquid or paste

adhesive.

10. Make sure the adjustment knob is firmly

closed and the flame is

completely extinguished after using.

11. To prevent fuel tank leakage, do not store in

environmental area that exceeds 104°F/40°C

(such as car dashboard or trunk, direct

sun, glove compartment, or other enclosed,

unventilated areas).

12. Use only in well-ventilated area. Continuous

or extended use indoors should be done only

with a local exhaust ventilation to the outside.

13. Do not expose to open flame or other sources

of high temperature.

14. Always use safety glasses or goggles.

15. Do not misuse, abuse, alter or tamper.

16. Do not try to open the gas tank. Do not punc-

ture or incinerate.

17. Do not immerse in water.

18. Under no circumstances should you attempt

to repair a damaged glue gun.

19. It is your responsibility to follow your govern-

mental regulations when

disposing of this unit.

NOTE: For health and safety information, see

product label and Material Safety Data Sheet for

Master Adhesive before using.

NOTE: When operating in extremes of tempera-

ture (hot or cold), at high altitude, ignition may

be difficult due to the variation of gas pressure

caused by these extremes. Gas control settings

will also be affected and will vary from those

under normal conditions. If difficulties are expe-

rienced, please contact our Customer Service

Department.

Ultratane™ Butane

“ULTRA-REFINED” by Master…the only approved

butane for Master butane powered tools.

MSDS Sheet available upon request or see our

website for your convenience.

P/N 51773 - 5.125 oz.

P/N 10448 - 26gm. canisters

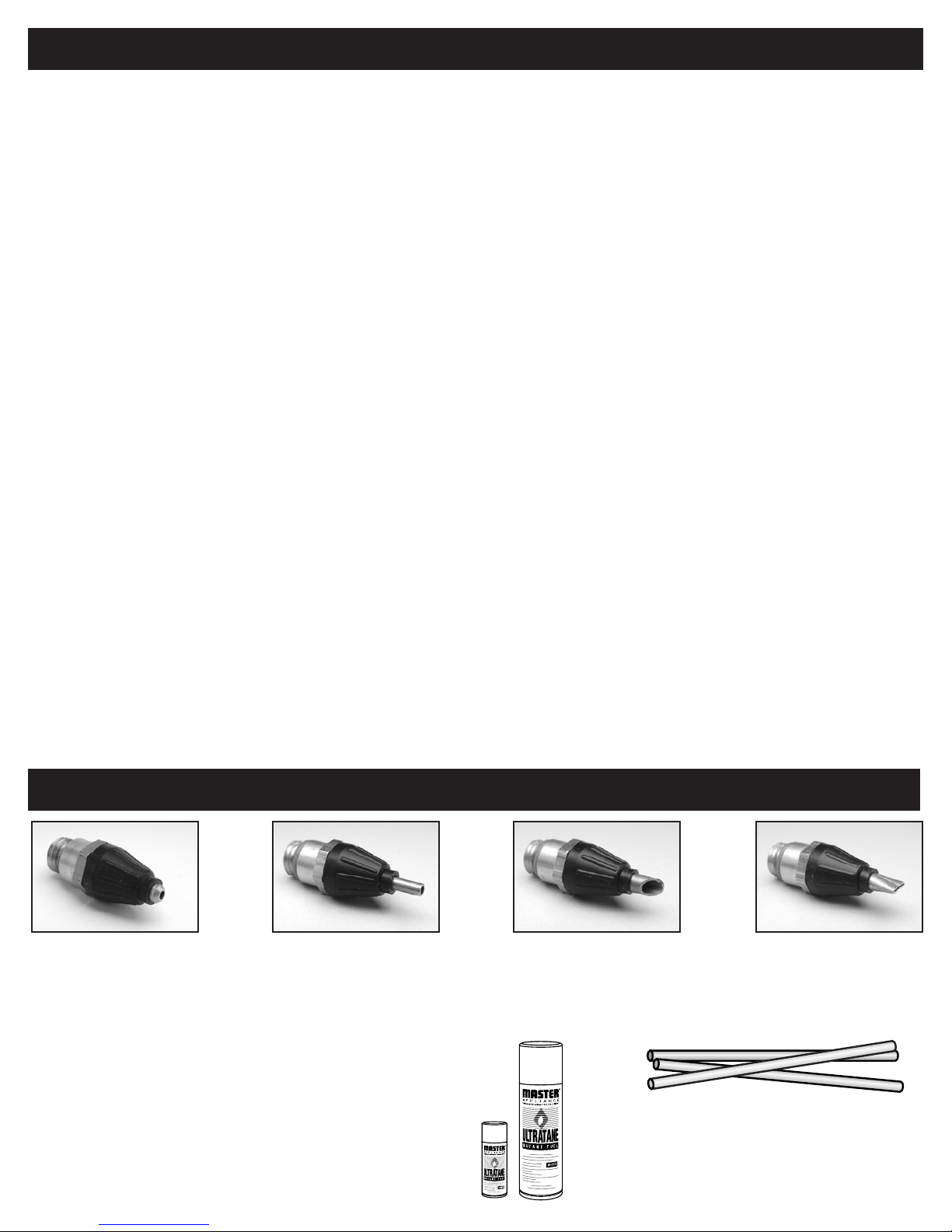

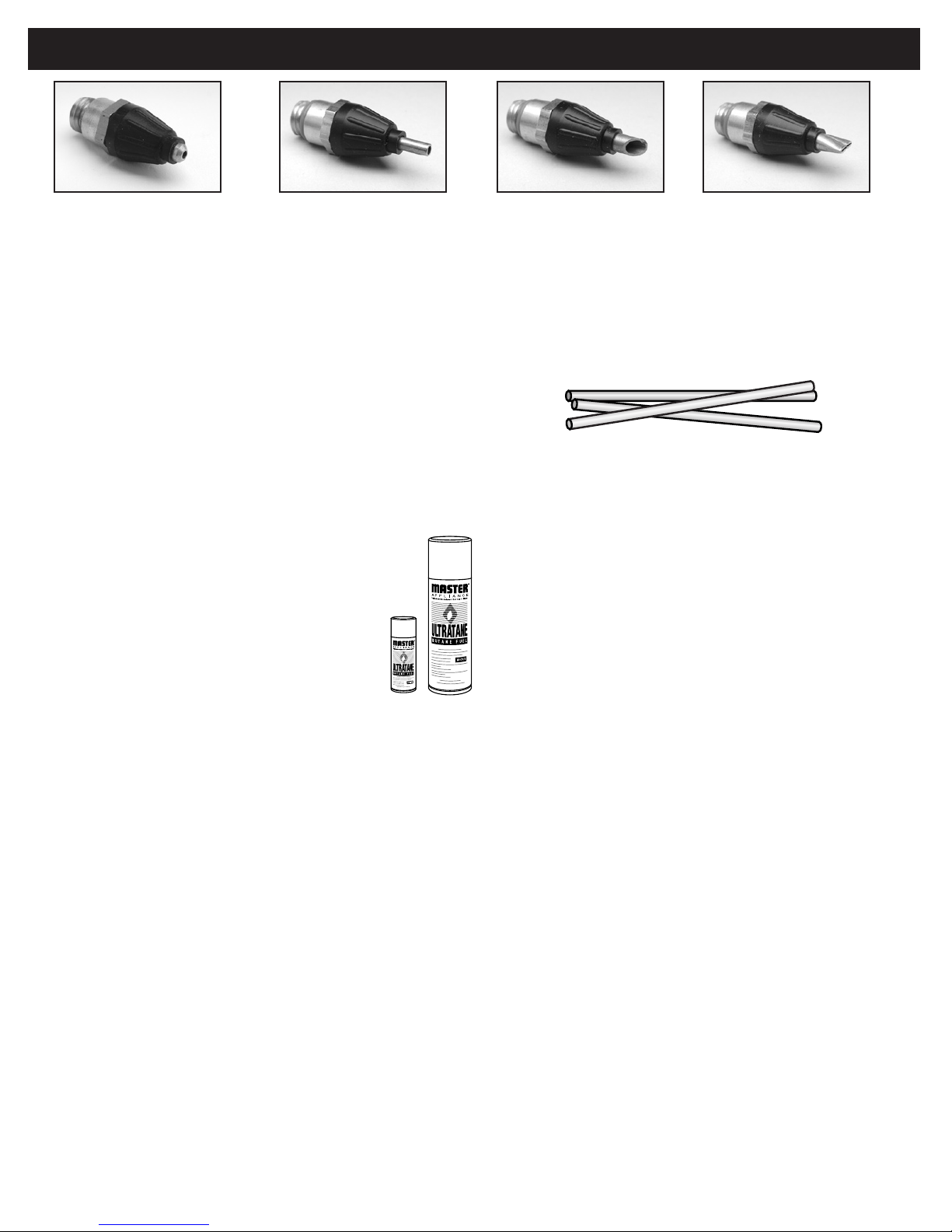

Accessories Available

35408 Standard

General Purpose Tip

Dia. 4.47mm O.D.

35409 Needle

Extension Tip

7.8mm long

Dia. 3.2mm O.D.

35410 Diagonal Cut

Extension Tip

8.4mm long x 45°

Dia. 4.74mm O.D.

35411 Spreader

Extension Tip

7.6mm(L) x 6.6mm(W)

0.50mm I.D. Slot

35412 – 12 general purpose glue sticks

35413 – 12

Carton Closing Glue Sticks

35414 – 12

Wood- working Glue Sticks

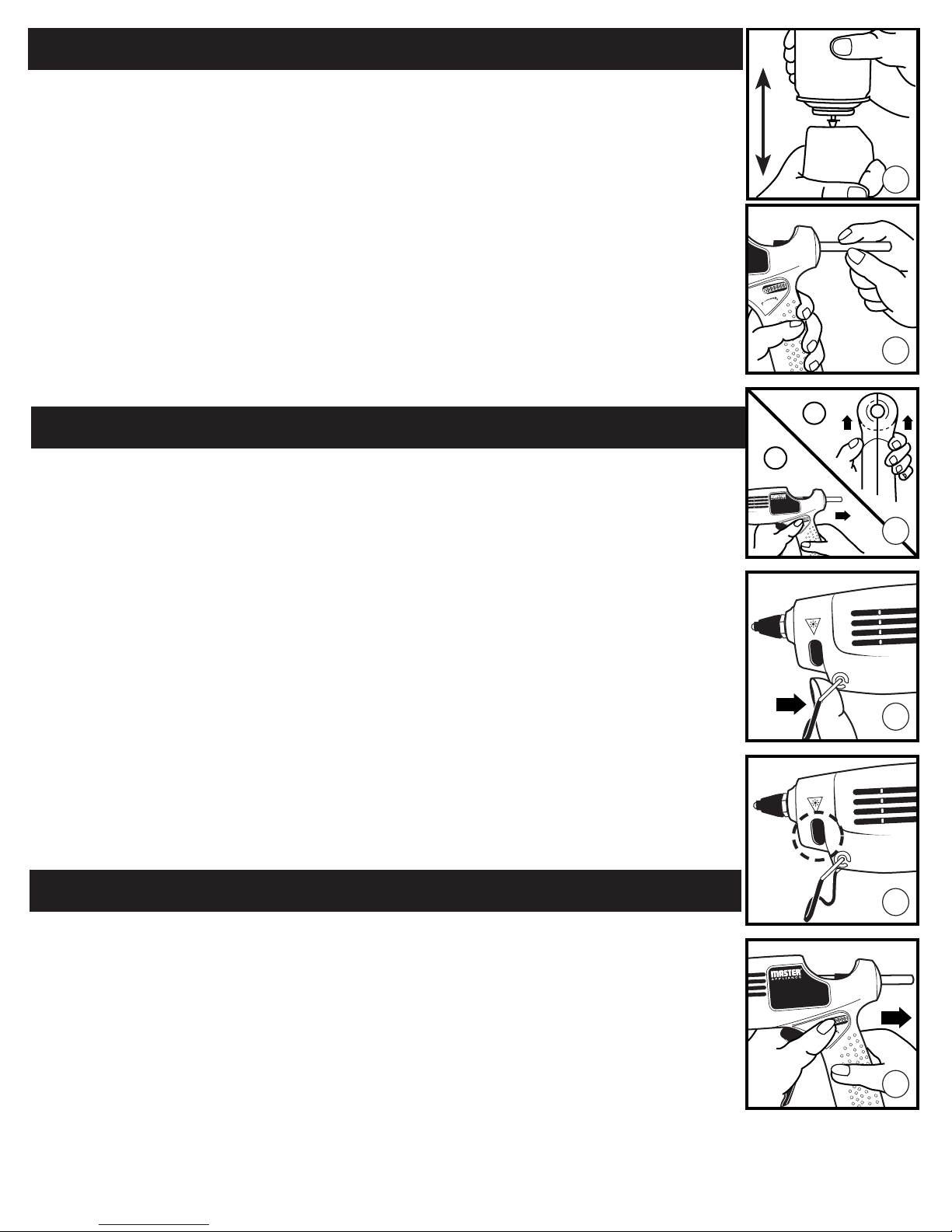

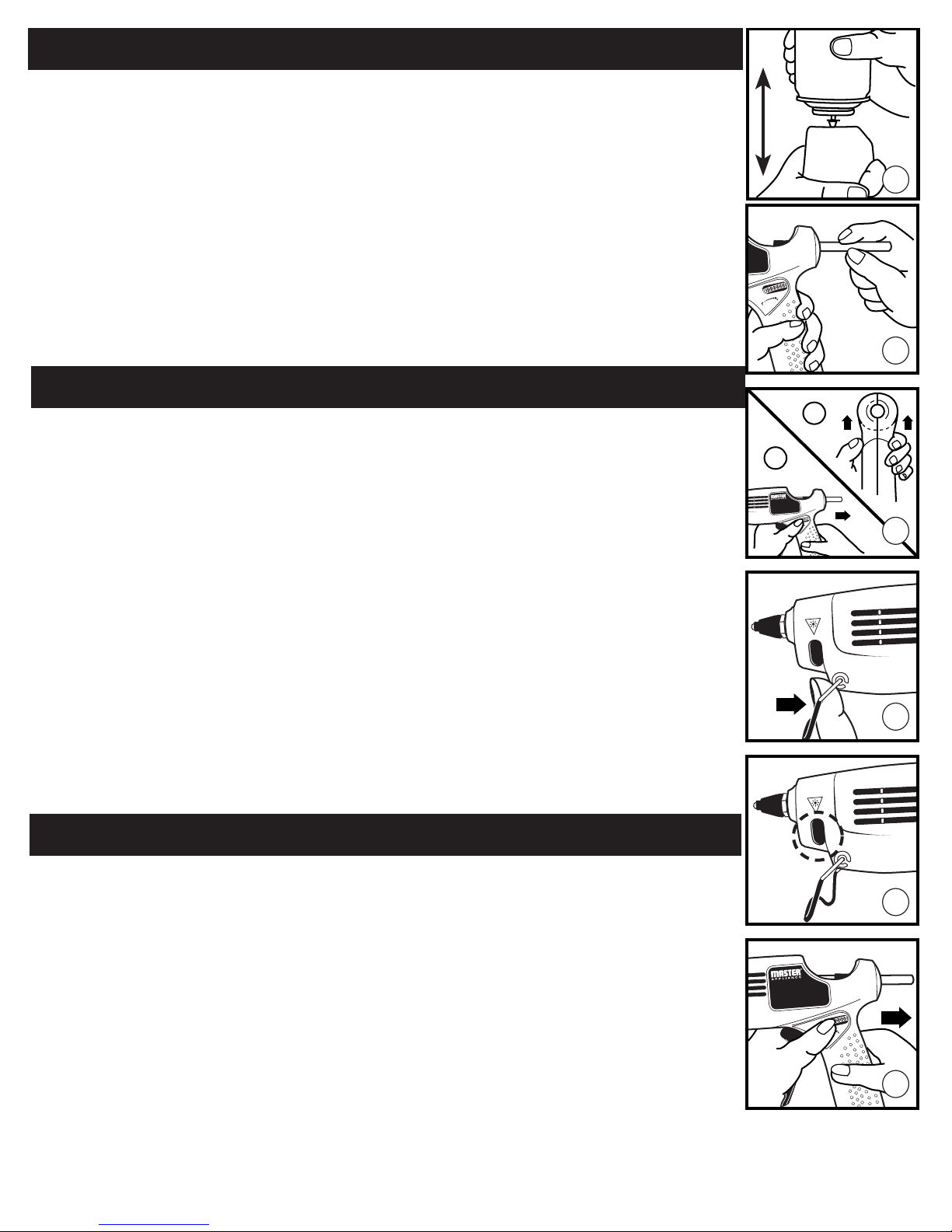

Fill with Ultratane™Butane

Use only Master Ultratane butane with your Glue Gun. Do not

fill gas or store near open flame, heater, furnace or combustible

materials. Make sure the unit is cool before re-fueling and that

the switch is turned to the “OFF” position. Fill gas holding the

unit firmly with the refill nozzle pointed upwards. Insert nozzle

into the gas filling valve and press down. Use pumping action

for best results (Fig. 1). Gas will overflow from nozzle when

tank is full. After filling allow the gas to stabilize for a few min-

utes before lighting.

Ignition Instructions

1. Use only 1/2” diameter glue sticks. Insert glue stick through

tunnel at the back of gun (Fig.2).

2. Push the Fuel Flow Control upward (Fig.3A) and turn wheel

to the right (+) enough to hear a small “Hissing” sound (Fig.

3B).

3. Push the “Ignition Switch” to ignite the flame. Hold for about

5-10 seconds before releasing (Fig. 4).

4. After igniting, the ceramic elements inside the air vent will

glow “red” (Fig. 5). Tip the gun forward on folding stand

under the nozzle to stand the gun. Wait for a few minutes for

it to heat up and allow the glue to melt and soften.

5. To increase the fuel flow, adjust the Fuel Flow Control to the

right (+) (Fig. 6)

(Fig 1)

OFF

GlueGun

OFF

ORT

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

ORTA

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

Adhesive Application

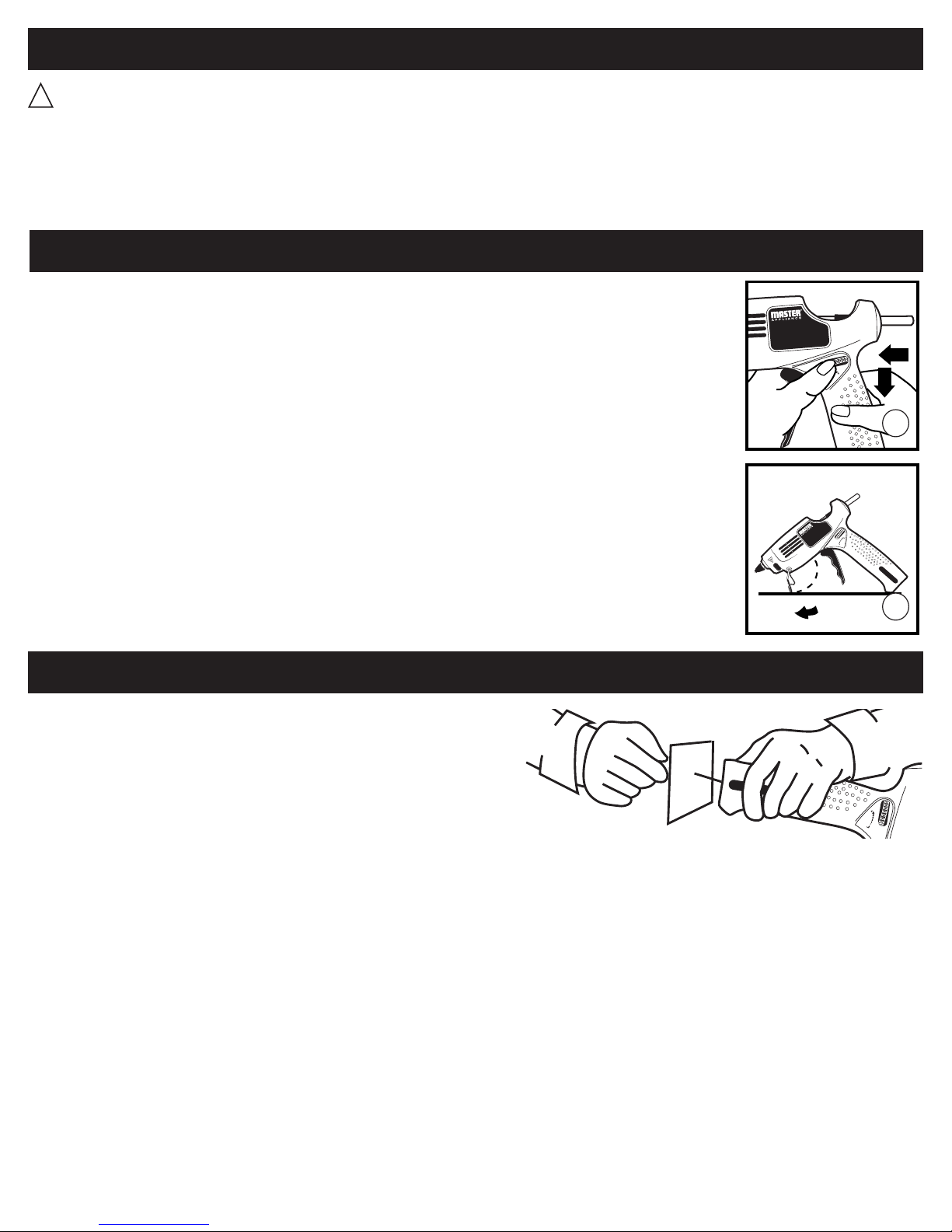

1. Direct nozzle tip at any clean/dry surface you wish to bond.

Check for proper adhesive selection.

2. To apply melted adhesive use steady finger pressure on

feed trigger. Release feed trigger to stop flow of adhesive.

3. Do not use excessive pressure on feed trigger.

4. Insert 1/2 inch glue stick into transport mechanism as

needed.

To Change Nozzle Tip

Caution:

Allow applicator to cool to room temperature

before servicing. Failure

to do so may cause burns.

1. Remove nozzle by turning it counter-clockwise.

2. Insert new nozzle and turn clockwise. Do not overtighten.

Storage of Your PortaPro™Glue Gun

1. Make sure the Fuel Flow Control is totally turned to the left

side and is firmly seated in the locked OFF position (Fig.7).

2. Stand the folding base to rest the glue gun and cool

the

nozzle, before storing or leaving unattended (Fig 8).

3. Store in proper location avoiding elevated temperatures and

away from children.

4. Leave tank approximately 1/2 full so lubrication of fuel pick-

up filter remains wet.

How to Empty Tank of Butane Gas if Needed

1. Only empty fuel tank in a well ventilated

area and away from ignition sources.

Remember butane is heavier than air.

2. Depress the filler valve at the back of

the tank with a small bladed screwdriver

and let the butane gas escape through

the small orifice opening. It takes approximately one minute for the butane

to escape from the tank. Be careful that the butane does not hit against your

fingers or hands. This could cause frostbite of the skin.

3. One method is to poke a small bladed screwdriver through a piece of paper

and then carefully depress the filler valve. The escaping gas will hit the paper

and not your hand.

4. Never turn gas lever to “ON” and allow gas to evacuate through the ejector/

tip. Doing this will clog the ejector and lead to premature failure.

5. Never try to unscrew the filler valve as it is adhesively bonded to the tank.

Breaking of this bond will destroy the unit, causing the tank to leak.

OFF

GlueGun

OFF

ORT

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

ORTA

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

Trouble Shooting

Problem

Does not ignite

Excessive Gas

Low Gas Pressure

Low/No adhesive

flow

Probable cause

1. Empty tank

Gas flow either

too high or too low

Gas flow setting is

too high

1. Low fuel

2. Cold fuel

1. No heat

2. Plugged tip

3. Glue gun unit not at

proper operating

temperature

Solution

1. Check window of tank and

refill with butane fuel

Rotate the gas flow adjust-

ment wheel to either increase

or decrease gas flow.

1. Adjust the gas flow

adjustment knob.

2. Re-ignite the gun by

gradually increasing the gas.

1. Refuel with butane gas.

Gently shake to warm fuel up.

1. See information above –

Does not ignite.

2. In the event the applicator tip

is blocking adhesive flow you

may clear the tip with a small

nail or paper clip.

3. Allow unit to heat up for

4 minutes after ignition.

Do not force adhesive.

Size: 8.4” (L) x 2.1” (W) x 8.0” (H)/215mm (L) x 54mm (W) x 205mm (H)

Weight: 14.8 oz. w/o gas

Operating Temp: Approx. 392°F/200°C

Ramp Up Time: 3-4 minutes

Recommended Glue Stick: 1/2” (0.50 inch)

Glue Melt Rate: up to 1.9 lbs. per hour

Ave. Run Time: Approx. 140 minutes (full tank)

Recommended Fuel: Master Ultratane Butane

Fuel Capacity: 20 ml.

Specifications

One Full Year Warranty

Your butane powered glue gun was

carefully tested and inspected before

it was shipped from the factory. We

warrant this product to be free from

defects in materials and workman-

ship under normal use and service

for one year from date of purchase. In

the event of a defect in materials or

workmanship, we will either repair or

replace, without charge, at our option,

any part which in our judgement

shows evidence of such defect.

This warranty does not cover routine

maintenance, normal wear and tear,

or damage resulting from accident,

misuse, alteration, corrosion, lack or

reasonable care, service performed

by an unauthorized repair service,

use of unauthorized replacement

parts or accessories, installation,

use, operation, or maintenance not

in accordance with Master Appliance

recommended procedures,use of

adhesive cartridges not manufactured

by Master Appliance or not subject to

Master Appliance quality standards, or

use with butane fuel other than Master

Appliance Ultratane butane fuel. At

the end of the warranty period, Master

Appliance shall be under no further

obligation, expressed or implied. Some

states do not allow limitations on how

long an implied warranty lasts, so the

above limitation may not apply to you.

Master Appliance assumes no respon-

sibility for and this warranty shall not

cover any incidental or consequen-

tial damages from any defect in this

product or its use. Some states do not

allow the exclusion or limitation of

incidental or consequential damages,

so the above exclusion may not apply

to you.

This warranty gives you specific

rights and you may also have other

rights which may vary from state to

state.

For warranty repair a proof of pur-

chase receipt or other appropriate

proof of date is required with your

return for warranty repair to Master

Appliance. All warranty claims

must be made to Master Appliance

and not the distributor. We decline

responsibility where repairs have

been made or attempted by others.

Any different guarantee made by

others is not authorized by us. If a

warranty claim is to be made please

return your Master Glue Gun pre-

paid, with proof of purchase and a

note describing the problem to our

Repair Department. The Department

of Transportation Hazardous Material

Regulations forbid this item or any

other flammable gas item from

being shipped via air. Please empty

tool of butane before shipping

as described in this manual under

“How to Empty Tank of Butane Gas if

Needed”. See address below.

For repair service we charge a

flat rate fee. Please call Master

Appliance for the flat rate charge.

Return your Master Glue Gun

prepaid, with a note describing the

problem to:

Master Appliance Corp.

Attention: Repair Department

2420 - 18th Street

Racine, Wisconsin 53403

Phone (262) 633-7791

Fax (262) 633-9745

web: www.masterappliance.com

e-mail: sales@masterappliance. com

Lisez ce manuel entièrement avant de commencer à utiliser l’outil.

Familiarisez-vous avec tous les contrôles de sécurité.

Pistolet à colle fonctionnant

au butane

Mode d’emploi

AVERTISSEMENT-: Certains sous-produits de la combustion du gaz dans

cet outil contiennent des éléments chimiques reconnus par l’état de Californie

comme cancérigènes ou nocifs pour la fonction reproductrice.

AVERTISSEMENT-: La réglementation du Ministère des transports concernant

les produits dangereux interdit le transport de butane ou autre gaz inflammable

sur les avions de ligne. Ne pas mettre cet article, ni aucun autre article conten-

ant un gaz inflammable dans un bagage enregistré ou de cabine.

AVERTISSEMENT-: Ne pas nettoyer ni enlever la colle avec un solvant. Risque

d’incendie. Les données de santé et sécurité se trouvent sur l’étiquette et la

feuille de données de sécurité de l’adhésif Master utilisé. Les consulter avant

utilisatio

Avertissements-:

ATTENTION-: Laisser l’applicateur refroidir à température ambiante avant de le

manipuler. Sans cela, des brûlures sont possibles.

ATTENTION-: Ne pas retirer la cartouche d’adhésif de l’arrière de l’applicateur

durant son fonctionnement. Retirer l’adhésif par l’arrière de l’outil peut y provo-

quer des coulures de colle fondue pouvant causer des brûlures et endommager

l’applicateur.

ATTENTION-: Éviter tout contact avec l’adhésif chaud et la pointe de

l’applicateur. Risque de brûlures. Porter des lunettes de sécurité et des gants

lors de l’utilisation.

ATTENTION-: Si du matériau fondu entre en contact avec la peau NE PAS

TENTER DE L’ENLEVER !!! Refroidir la colle avec de l’eau fraîche ou des gla-

çons aussi vite que possible et voir un médecin en cas de brûlure étendue.

Attention-:

GG-100 is a cordless, portable, butane powered hotmelt glue gun that lets you

work almost anywhere. Yet has the power and durability to get the job done in

industrial applications. GG-100 runs continuously for up to 140 minutes with

one refill of butane gas.

This professional quality glue gun features fast, easy start up with push button

piezo ignition. And reaches temperatures up to 392° in just 3 to 4 minutes. The

GG-100 uses standard 1/2" (12 mm) diameter glue sticks and can deliver up

to 1.9 lbs. of glue per hour.

OFF

ORTA

Butane Powered Glue Gun

GG-100

Bâton de

colle

Valve de

recharge

en gaz

Gâchette

d’alimentation

Échappement d’air chaud / Vue

d’allumage Marche / Arrêt

Contrôle de flux

de gaz

Interrupteur

piézo-élec-

trique

Socle pliable

Bec appli-

cateur

Fenêtre jauge

de niveau de

Mécanisme de transport

Description

www.masterappliance.com

Consignes de sécurité importantes

Pour réduire les dommages corporels ou matériels,

LIRE ET COMPRENDRE les avertissements suiv-

ants-:

1. Le pistolet à colle contient un gaz inflammable

sous pression. À utiliser avec précautions.

2. Maintenir hors de portée des enfants.

3. Utiliser uniquement le butane Ultratane de Master

Appliance pour garantir une sécurité et un rende-

ment maximums. Feuillet de consignes de sécurité

sur demande.

4. Ne pas recharger l’outil en gaz, l’utiliser ou le

ranger près d’une flamme nue, d’un appareil de

chauffage ou de matériaux combustibles.

5. Toujours diriger l’outil loin du visage et du corps

lors de l’allumage ou de l’utilisation.

6. Le bec devient très chaud durant le fonc-

tionnement. Ne pas toucher le bec, la colle fondue

ou l’orifice d’échappement principal lorsqu’ils sont

chauds, ne pas les mettre en contact avec un objet

inflammable.

7. Tous les orifices d’échappement laissent passer

de l’air chaud. Ne pas laisser le pistolet à colle sans

surveillance.

8. Attendre que les becs soient froids avant de les

changer. Maintenir les mains et toute matière com-

bustible éloignées du bec pendant l’utilisation.

9. N’utiliser que des bâtons de colle conçus pour les

pistolets à colle à chaud. N’employez jamais de colle

liquide ni en pâte.

10. S’assurer que la molette de réglage est bien

fermée et que la flamme est éteinte complètement

après usage.

11. Pour prévenir les fuites au réservoir de gaz, ne

pas ranger l’outil à une température ambiante excé-

dant 40-°C (planche de bord ou coffre de voiture,

exposition directe au soleil, boîte à gants ou autre

lieux clos non ventilés).

12. À utiliser uniquement dans un endroit bien

ventilé. Pour une utilisation continue ou de longue

durée à l’intérieur, le local doit avoir une ventilation

vers l’extérieur.

13. Ne pas exposer pas l’outil à une flamme nue ou

autre source de haute température.

14. Utiliser toujours des lunettes de sécurité ou des

protecteurs oculaires.

15. Ne pas utiliser l’outil à mauvais escient, ne pas

le modifier.

16. Ne pas tenter d’ouvrir le réservoir de gaz. Ne

pas percer ni incinérer la cartouche.

17. Ne pas le plonger dans l’eau.

18. Ne jamais tenter de réparer un pistolet à colle

endommagé.

19. L’élimination de cet outil selon les réglementa-

tions gouvernementales en vigueur est sous la

responsabilité de l’acheteur.

REMARQUE-: Les données de santé et sécurité se

trouvent sur l’étiquette et la feuille de données de

sécurité de l’adhésif Master. Les consulter avant

utilisation.

REMARQUE-: Lors de l’utilisation à des tempéra-

tures extrêmes (froid ou chaud), à haute altitude,

l’allumage peut s’avérer difficile à cause des

variations de pression du gaz produites par ces

extrêmes. Les réglages de contrôle du gaz seront

également affectés et peuvent être différents de

ceux obtenus dans des conditions normales. En

cas de difficultés, merci de contacter notre service

après-vente.

Remplissez avec du butane Ultratane™

Utiliser uniquement du butane Master Ultratane avec le pistolet

à colle. Ne pas recharger l’outil en gaz et ne pas le ranger près

d’une flamme nue, d’un appareil de chauffage ou de matériaux

combustibles.Vérifiez que l’outil est froid avant de le recharger

en gaz et que l’interrupteur est en position arrêt «OFF». Pour

recharger en gaz maintenir fermement la cartouche avec le

bec de remplissage dirigé vers le haut. Insérer le bec dans

la valve de recharge en gaz et appuyer de haut en bas. Un

léger mouvement de pompage est plus efficace (fig. 1). Le gaz

débordera du bec une fois que le réservoir est plein. Après la

recharge, laisser le gaz se stabiliser quelques minutes avant

d’allumer.

Instructions d’allumage

1. Utiliser uniquement des bâtons de colle de 12,5-mm de

diamètre. Insérer le bâton de colle dans le canal par l’arrière

du pistolet (fig. 2).

2. Pousser le contrôle de flux de gaz vers le haut (fig. 3A) et

tourner la molette vers la droite (+) jusqu’à entendre un léger

sifflement (fig. 3B).

3. Appuyer sur l’interrupteur d’allumage pour allumer la

flamme. Le maintenir enfoncé de 5 à 10 secondes environ

avant de le relâcher (fig. 4).

4. Après allumage, les éléments de céramique à l’intérieur

de l’évent vont rougeoyer (fig. 5). Poser le pistolet avec la

pointe en avant sur le socle pliable. Laisser le pistolet chauffer

quelques minutes pour que la colle fonde.

5. Pour augmenter le flux de gaz, tourner le contrôle vers la

droite (+) (fig. 6).

(Fig 1)

OFF

GlueGun

OFF

ORT

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

ORTA

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

Utilisation pour collage

1. Diriger la pointe du bec vers les surfaces sèches et propres

à coller. Vérifier que l’adhésif choisi est approprié.

2. Pour appliquer la colle fondue, appuyer de façon con-

stante sur la gâchette d’alimentation. Relâcher la gâchette

d’alimentation pour stopper le flux de colle.

3. Ne pas appuyer trop fort sur la gâchette d’alimentation.

4. Insérer autant de bâtons de colle de 12,5-mm de diamètre

que nécessaire dans le mécanisme de transport.

Pour changer la pointe du bec

Attention-: Laisser l’applicateur refroidir à température ambiante avant de le

manipuler. Sans cela, des brûlures sont possibles.

1. Retirer le bec en le tournant vers la gauche.

2. Insérer le nouveau bec et tourner vers la droite. Ne pas trop serrer.

Entreposage du pistolet à colle PortaPro™

1. S’assurer que le contrôle de flux de gaz est tourné à fond

vers la gauche et fermement enclenché en position arrêt

«OFF» (fig. 7).

2. Déplier le socle pour poser le pistolet à colle et le laisser

refroidir avant de le ranger ou de le laisser sans surveillance

(fig. 8).

3. Le ranger dans un endroit adéquat, non exposé à de hautes

températures et hors de portée des enfants.

4. Laisser le réservoir environ à moitié plein, de façon à ce que

le filtre de récupération de gaz reste humide.

Comment vider le réservoir de gaz butane, si nécessaire

1. Vider le réservoir de gaz uniquement

dans un lieu bien aéré et loin de toute

source de chaleur. Ne pas oublier que le

butane est plus lourd que l’air.

2. Enfoncer la valve de remplissage au dos

du réservoir avec un tournevis à petite lame

et laisser le butane s’échapper par le petit orifice. Cela prend environ une min-

ute. S’assurer que le butane n’est pas projeté pas sur les mains ou les doigts.

Cela pourrait provoquer des engelures.

3. Il est également possible de passer un tournevis à petite lame au travers

d’une feuille de papier avant d’enfoncer la valve de remplissage avec précau-

tions. Le gaz sortira ainsi en frappant le papier et non les mains.

4. Ne jamais mettre la manette de gaz sur «-ON-» et laisser le gaz s’évacuer

par l’éjecteur ou la pointe. Cela peut encrasser l’éjecteur et provoquer une

défaillance prématurée.

5. Ne jamais essayer de dévisser la valve de remplissage, elle est fixée au

réservoir par un adhésif. Si cet adhésif est rompu, cela peut détruire l’unité et

provoquer des fuites au niveau du réservoir.

OFF

GlueGun

OFF

ORT

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

ORTA

ButanePoweredGlueGun

GG-100

ORT

ButanePoweredGlueGun

GG-100

Dépannage

Problème

Ne s’allume pas

Trop de gaz

Basse pression

de gaz

Peu ou pas de

flux de colle

Cause probable

1. Réservoir vide

2.Flux de gaz trop élevé

ou trop bas

Réglage du flux de gaz

trop élevé.

1.Bas niveau de gaz

2.Gaz froid

1. Pas de chaleur

2. Pointe bouchée

3. Le pistolet à colle

n’est pas à la bonne

température de fonc-

tionnement temperature

Solution

1. Vérifier le niveau de gaz dans la

fenêtre jauge et recharger avec du

butane.

2. Tourner la molette de réglage

de flux de gaz pour augmenter ou

diminuer le flux.

1. Modifier le réglage de la molette.

2. Rallumer le pistolet en augmentant

progressivement le flux de gaz.

1. Recharger avec du butane.

2. Agiter doucement pour réchauffer

le gaz.

1. Voir ci-dessus – Ne s’allume pas

2. Dans le cas où la pointe est bou-

chée, la nettoyer avec un petit clou ou

un trombone.

3. Laisser le pistolet chauffer durant

4 minutes après allumage.

Taille-: 215-mm x 54-mm x 205-mm

(8,4”-x 2,1” x 8,0” )

Poids-: 420-g (14.8-oz.) sans gaz

Température de fonctionnement-: Environ 200-°C /392-°F

Temps de chauffe-: 3 à 4 minutes

Bâton de colle recommandé-: 12,5-mm (0,5 po)

Caractéristiques

Avertissement important-: L’utilisateur décide si le pistolet à colle Master est

adapté à une utilisation déterminée et à la méthode choisie sous sa propre

responsabilité. Ne pas oublier que divers facteurs peuvent influencer le fonc-

tionnement et le rendement d’un pistolet à colle Master lors d’une utilisation

donnée. Les matériaux à coller à l’aide de l’outil, la préparation de la surface

de ces matériaux, le produit utilisé, les conditions d’utilisation et le temps

d’utilisation et les conditions climatiques ambiantes sont autant de facteurs pou-

vant influencer le fonctionnement et le rendement d’un pistolet à colle Master.

Étant donné la variété de facteurs pouvant influencer le fonctionnement et le

rendement d’un pistolet à colle Master, certains de ces facteurs étant contrôlés

et connus uniquement par l’utilisateur, il est impératif que l’utilisateur con-

sidère bien si le pistolet à colle est l’outil adapté à l’utilisation spécifique et à la

méthode d’application choisie par l’utilisateur.

french

35408 Pointe standard

tous usages

Dia. 4,47 mm

(diamètre extérieur)

35409 Pointe rallonge

type aiguille

Long 7,8-mm

Dia. 3,2-mm (diamètre

extérieur)

35410 Pointe ral-

longe pour découpe

diagonale

Long 8,4-mm x 45°

Dia. 4,74-mm

(diamètre extérieur)

35411 Pointe rallonge

spatule

7,6-mm (L) x 6,6-mm (l)

Fente de 0,50-mm

(diamètre interne)

35412 – 12 Bâtons de colle tous usages

35413 – Bâtons de colle pour boîtes en carton

35414 – 12 Bâtons de colle pour bois

Butane Ultratane™

“ULTRA-RAFFINÉ” par Master… le seul

butane agréé pour les outils au butane Master.

• Pointe universelle en une pièce

• Méthode de raffinement le plus pur possible

• Formule spéciale anti-encrassement permet-

tant un usage prolongé

La fiche de renseignements sur la sécurité

du produit est disponible sur demande ;

vous pouvez également la trouver sur notre

site web.

N° de pièce 51773 - 5.125-oz.

N° de pièce 10448 - Cartouches de 26-g

Garantie d’un an

Ce pistolet à colle fonctionnant au butane

a été soigneusement testé et contrôlé

avant son expédition. Nous garantissons

ce produit durant un an à compter de sa

date d’achat contre tout défaut de pièces

et main d’oeuvre dans des conditions

normales d’utilisation. Dans le cas d’un

défaut de pièces ou main d’oeuvre, nous

remplacerons ou réparerons sans frais, à

notre choix, toute pièce présentant un tel

défaut à notre avis.

Cette garantie ne couvre pas l’entretien

de routine, l’usure normale ou les dom-

mages accidentels ou causés par un

usage inapproprié, des modifications, la

corrosion ou le défaut d’entretien cou-

rant, les réparations effectuées par un

service non agréé, l’utilisation de pièces

détachées ou accessoires non autorisés,

l’installation, utilisation ou entretien non

conformes aux procédures recomman-

dées par Master Appliance, l’utilisation de

cartouches d’adhésif non fabriquées par

Master Appliance ou non soumises aux

normes de qualité de Master Appliance

et l’utilisation avec un gaz autre que le

butane Ultratane de Master Appliance. À

la fin de cette période de garantie, Master

Appliance n’aura plus aucune obligation

implicite ni explicite. Certains territoires

ou provinces ne permettent pas la limita-

tion de durée des garanties implicites, il

est donc possible que la limitation ci-des-

sus ne s’applique pas à votre cas.

Cette garantie ne couvre pas les dom-

mages accessoires ou indirects dus à

un défaut éventuel ou à l’utilisation de

ce produit et Master Appliance n’en

assume pas la responsabilité. Certains

territoires ou provinces ne permettent

pas l’exclusion ou la limitation des dom-

mages accessoires ou indirects, il est

donc possible que l’exclusion ci-dessus

ne s’applique pas à votre cas.

Cette garantie vous donne des droits

spécifiques, vous pouvez avoir d’autres

droits variables selon la province et le

territoire.

Pour toute réparation sous la garantie,

vous devez renvoyer le produit à Master

Appliance avec un reçu ou autre preuve

de date d’achat appropriée. Toute récla-

mation sous la garantie doit être expri-

mée directement à Master Appliance,

non au concessionnaire. Nous déclinons

toute responsabilité dans le cas où les

réparations ont été faites ou tentées par

d’autres personnes. Nous n’autorisons

aucune garantie exprimée par une autre

partie. Pour recourir à la garantie, merci

de renvoyer le pistolet à colle Master en

port payé, avec une preuve d’achat et une

note décrivant le problème à notre service

de réparations. Les réglementations du

Ministère des transports concernant les

matériaux à risque interdisent le transport

de ce produit ou autre article contenant un

gaz inflammable par avion. Merci de vider

le réservoir de butane avant expédi-

tion, comme indiqué dans ce manuel à-:

« Comment vider le réservoir de butane si

nécessaire ». Voir l’adresse ci-dessous.

Nous facturons un tarif forfaitaire pour

toute réparation. Pour connaître le mon-

tant de ce forfait, merci d’appeler Master

Appliance. Renvoyer le pistolet à colle

Master en port payé avec une note expli-

quant le problème à-:

Master Appliance Corp.

Attention : Repair Department

2420 - 18th Street

Racine, Wisconsin 53403 U.S.A.

Téléphone-: 1 262 633 7791

Télécopie-: 1 262 633 9745

Web-: www.masterappliance.com

Courriel-: [email protected]

Lea completamente este manual antes de tratar de usar esta herramienta.

Para mayor seguridad, familiarícese con todos los controles.

Pistola aplicadora de pegamento ali-

mentada por butano
