EINHELL TE-CG 18 Li User manual

TE-CG 18 Li
Art.-Nr.: 45.222.00 I.-Nr.: 11018
9
DOriginalbetriebsanleitung
Akku-Heißklebepistole
GB Original operating instructions
Cordless Hot Glue Gun
FInstructions d’origine
Pistolet à colle chaude sans fil
IIstruzioni per l’uso originali
Pistola per colla a caldo a batteria
DK/ Original betjeningsvejledning
NAkku-varmlimpistol
SOriginal-bruksanvisning
Batteridriven limpistol
CZ Originální návod k obsluze
Akumulátorová tavná pistole
SK Originálny návod na obsluhu
Akumulátorová lepiaca pištoľ
NL Originele handleiding
Accu-hetelijmpistool
EManual de instrucciones original
Pistola de termopegado con
batería
FIN Alkuperäiskäyttöohje
Akkukäyttöinen kuumaliimapistooli
RUS Оригинальное руководство по
эксплуатации
Аккумуляторный клеевой
пистолет
SLO Originalna navodila za uporabo
Akumulatorska pištola za vroče
lepljenje
HEredeti használati utasítás
Akkus-forró ragasztópisztoly
RO Instrucţiuni de utilizare originale
Pistol de lipit la cald
GR Πρωτότυπες Οδηγίες χρήσης
Πιστόλι θερμοσυγκόλλησης, με
μπαταρία
Anl_TE_CG_18_Li_Solo_SPK9.indb 1Anl_TE_CG_18_Li_Solo_SPK9.indb 1 03.05.2019 10:27:5303.05.2019 10:27:53

- 2 -
Anl_TE_CG_18_Li_Solo_SPK9.indb 2Anl_TE_CG_18_Li_Solo_SPK9.indb 2 03.05.2019 10:27:5303.05.2019 10:27:53

- 3 -
1
2
7
3
4
5
1.
1
6
3
5
7
65
8
2
2.
Anl_TE_CG_18_Li_Solo_SPK9.indb 3Anl_TE_CG_18_Li_Solo_SPK9.indb 3 03.05.2019 10:27:5403.05.2019 10:27:54

- 4 -
4
a
6
2
7
5
b
32.
1.
1
ed
8
C
Anl_TE_CG_18_Li_Solo_SPK9.indb 4Anl_TE_CG_18_Li_Solo_SPK9.indb 4 03.05.2019 10:27:5503.05.2019 10:27:55

D
- 5 -

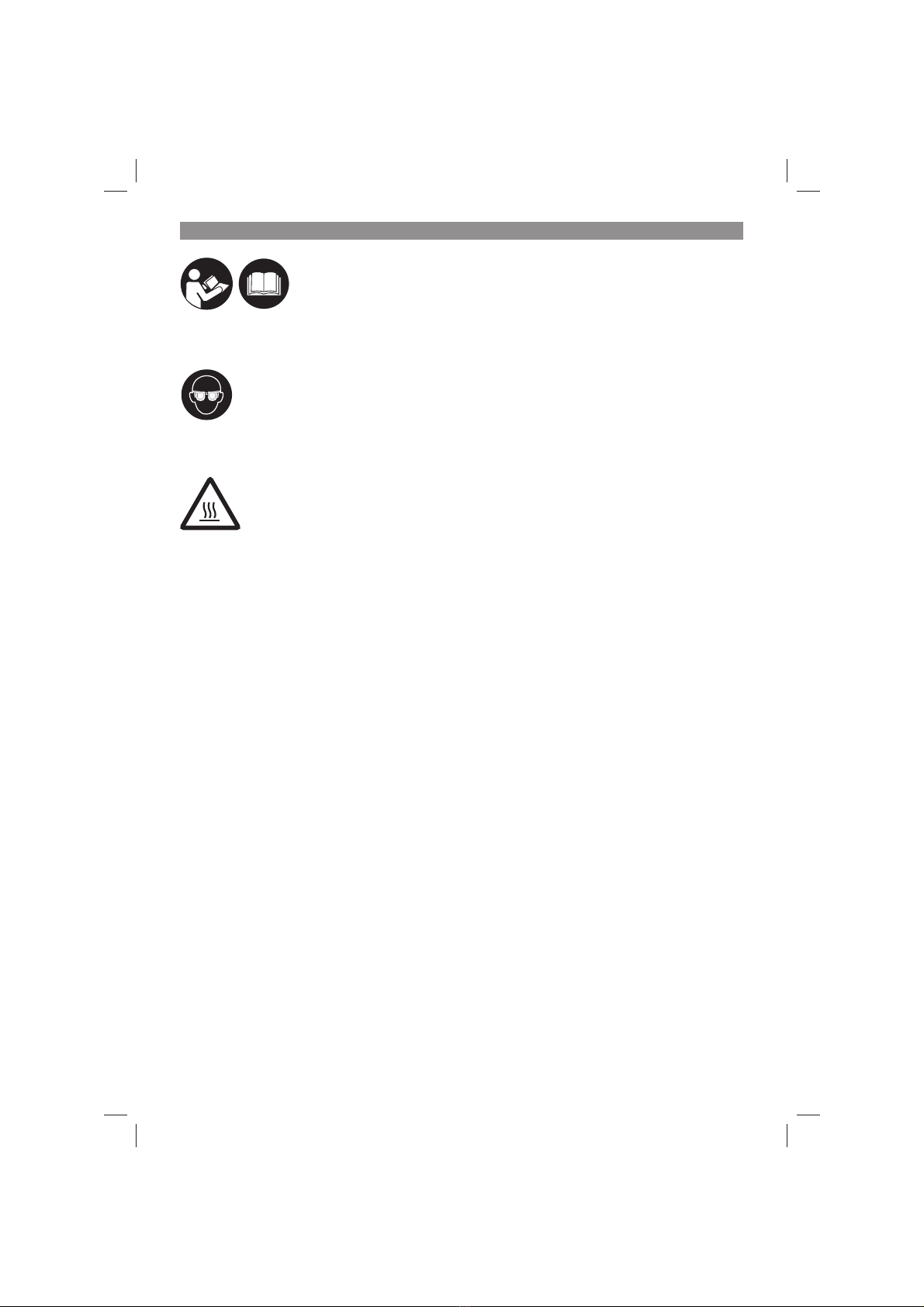

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Warnung vor heißen Teilen!
Anl_TE_CG_18_Li_Solo_SPK9.indb 5Anl_TE_CG_18_Li_Solo_SPK9.indb 5 03.05.2019 10:27:5703.05.2019 10:27:57

D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Dieses Gerät kann von Kin-
dern ab 8 Jahren und dar-
über sowie von Personen
mit verringerten physischen,
sensorischen oder mentalen
Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt
werden, wenn sie beaufsich-
tigt oder bezüglich des siche-
ren Gebrauchs des Gerätes
unterwiesen wurden und die
daraus resultierenden Gefah-
ren verstehen. Kinder dürfen
nicht mit dem Gerät spielen.
Reinigung und Benutzer-War-
tung dürfen nicht durch Kinder
ohne Beaufsichtigung durch-
geführt werden.
2. Die Batterie muss vor dem
Verschrotten entfernt werden.
3. Das Gerät muss von der
Stromversorgung getrennt
werden, wenn die Batterie
entfernt wird.
4. Die Batterie muss richtig ent-
sorgt werden.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1-3)
1. Ein-/Ausschalter
2. LED-Anzeige
3. Düse
4. Abzughebel
5. Akku
6. Rasttaste
7. Ladegerät
8. LED-Licht
2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Anl_TE_CG_18_Li_Solo_SPK9.indb 6Anl_TE_CG_18_Li_Solo_SPK9.indb 6 03.05.2019 10:27:5803.05.2019 10:27:58

D
- 7 -
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Akku-Heißklebepistole
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Mit der Akku-Heißklebepistole können Sie folgen-
de Materialien verkleben: Holz, Kunststoff, Textili-
en, Karton, Keramik, Leder, usw.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung:...........................18 V d.c.
Aufheizzeit: ............................................ ca. 120 s
Schmelztemperatur:.................................. 170 °C
Klebestift Ø:.............................................. 11 mm
Gewicht:....................................................0,25 kg
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
5. Vor Inbetriebnahme
Gefahr!
Laden Sie das Gerät nur mit dem mitgelieferten
Ladegerät.
Stellen Sie das Gerät immer auf einer nicht
brennbaren Unterlage ab!
5.1 Laden des LI-Akku-Packs (Abb. 2-3)
1. Akku-Pack (5) aus dem Handgriffheraus
ziehen, dabei die Rasttaste (6) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (7) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) finden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
• ob an der Steckdose die Netzspannung vor-
handen ist.
• ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
• das Ladegerät und Ladeadapter
• und den Akku-Pack
an unseren Kundendienst zu senden.
5.2 Einsetzen der Klebepatrone (Bild 4)
Schieben Sie die Klebepatrone (a) bis zum An-
schlag in die Öffnung (b).
Hinweis!
Um Beschädigungen im Geräteinneren zu ver-
meiden, sollte die bereits angeschmolzene Kle-
bepatrone nicht wieder aus dem Gerät herausge-
zogen werden.
Anl_TE_CG_18_Li_Solo_SPK9.indb 7Anl_TE_CG_18_Li_Solo_SPK9.indb 7 03.05.2019 10:27:5803.05.2019 10:27:58

D
- 8 -
5.3 Wechseln der Düsen (Bild 5)
Zum besseren Arbeiten in bestimmten Stellen,
können Sie die Düsen (3) wechseln. Gehen Sie
wie folgt vor:
• Ziehen Sie die Gummikappe (c) von der Düse
(3) ab
• Demontieren Sie die Düse mit einem 13 mm
Schraubenschlüssel
• Prüfen Sie die Dichtung (Gummiring) der neu-
en Düse auf Beschädigung
• Montieren Sie die neue Düse auf das Gerät
und ziehen Sie diese fest
• Setzen Sie die Gummikappe wieder auf die
Düse
6. Bedienung
6.1 Betrieb (Bild 6)
• Prüfen Sie ob eine Klebepatrone eingesetzt
ist (siehe Punkt 5.2)
• Drücken Sie einmal kurz den Ein-/Ausschal-
ter (1)
• Die LED (2) leuchtet rot und signalisiert den
Aufheizvorgang
• Nach ca. 120 s ist dieser Vorgang beendet
und die LED (2) leuchtet grün.
• Das Gerät ist nun einsatzbereit
• Um das Gerät wieder auszuschalten, drücken
sie einmal kurz auf den Ein-/Ausschalter
Warnung!
Legen Sie das in Betrieb genommene Gerät nie-
mals hin.
Stellen Sie es bei Arbeitsunterbrechung oder Be-
endigung der Verklebung immer auf den Akku wie
in Bild 4 gezeigt.
Schalten Sie das Gerät aus und lassen Sie es
vollständig abkühlen bevor sie es wegpacken.
6.2 Arbeiten mit der Akku-Heißklebepistole
• Durch Drücken des Abzughebels (4), nach
der Aufwärmzeit, können Sie nun den Kleb-
stoff aufbringen
• Pressen Sie beide Flächen sofort aufeinander
und drücken Sie sie an
• Die Abbindezeit beträgt ca. 30 Sekunden
• Stellen Sie die Akku-Heißklebepistole immer
auf dem Akku ab (Bild 4).
Bei Nichtbenutzung schaltet sich das Gerät nach
ca. 5min. selbstständig aus.
Hinweis!
Klebestoffflecken auf Textilien lassen sich nicht
mehr entfernen.
6.3 LED Licht (Bild 1 / Pos. 8)
Das LED-Licht (8) leuchtet automatisch sobald
das Gerät eingeschaltet ist.
Um das LED-Licht auszuschalten drücken Sie am
eingeschalteten Gerät den Ein-Ausschalter (1) für
etwa 3 Sekunden. Um das LED-Licht wieder ein-
zuschalten wiederholen Sie den Vorgang.
6.4 Akku-Kapazitätsanzeige (Abb. 7/Pos. e)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (d). Die Akku-Kapazitätsan-
zeige (e) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge-
laden werden!
7. Reinigung, Wartung und
Ersatzteilbestellung
Warnung!
Lassen Sie das Gerät abkühlen, bevor Sie es
reinigen.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
Anl_TE_CG_18_Li_Solo_SPK9.indb 8Anl_TE_CG_18_Li_Solo_SPK9.indb 8 03.05.2019 10:27:5803.05.2019 10:27:58

D
- 9 -
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Haus-
müll!
Gemäß europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektro-
werkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Recycling-Alternative zur Rücksendeaufforde-
rung:
Der Eigentümer des Elektrogerätes ist alternativ
anstelle Rücksendung zur Mitwirkung bei der
sachgerechten Verwertung im Falle der Eigen-
tumsaufgabe verpflichtet. Das Altgerät kann
hierfür auch einer Rücknahmestelle überlassen
werden, die eine Beseitigung im Sinne der nati-
onalen Kreislaufwirtschafts- und Abfallgesetze
durchführt. Nicht betroffen sind den Altgeräten
beigefügte Zubehörteile und Hilfsmittel ohne
Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produk-
te, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TE_CG_18_Li_Solo_SPK9.indb 9Anl_TE_CG_18_Li_Solo_SPK9.indb 9 03.05.2019 10:27:5803.05.2019 10:27:58

D
- 10 -
10. Anzeige Ladegerät
Anzeigestatus Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten finden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung um-
geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät.Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befindet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_TE_CG_18_Li_Solo_SPK9.indb 10Anl_TE_CG_18_Li_Solo_SPK9.indb 10 03.05.2019 10:27:5903.05.2019 10:27:59
