Parkside PHPA 20-Li A1 User manual

Akku-Heißklebepistole / Cordless Glue Gun / Pistolet
à colle sans fil PHPA 20-Li A1
Accu-lijmpistool
Vertaling van de originele gebruiksaanwijzing
Aku tavná lepící pistole
Překlad originálního provozního návodu
Cordless Glue Gun
Translation of the original instructions
Akku-Heißklebepistole
Originalbetriebsanleitung
Pistolet à colle sans fil
Traduction des instructions d‘origine
Akumulatorowy pistolet do klejenia
na gorąco
Tłumaczenie oryginalnej instrukcji obsługi
Aku tepelná lepiaca pištoľ
Preklad originálneho návodu na obsluhu
IAN 303168_1910
Akku-Heißklebepistole / Cordless Glue Gun / Pistolet

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
DE / AT / CH Originalbetriebsanleitung Seite XX
GB / IE Translation of the original instructions Page XX
FR / BE Traduction des instructions d‘origine Page XX
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina XX
PL Tłumaczenie oryginalnej instrukcji obsługi Strona XX
CZ Překlad originálního provozního návodu Strana XX
SK Preklad originálneho návodu na obsluhu Strana XX
4
16
27
41
53
66
77

3
1 2
4
10
5
6
789
11
2
3
7
1

4
DE AT CH
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Produkt entschieden.
Dieses Gerät wurde während der Produkti-
on auf Qualität geprüft und einer Endkon-
trolle unterzogen. Die Funktionsfähigkeit
Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil
dieses Produkts. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch und
Entsorgung. Machen Sie sich vor der Be-
nutzung des Produkts mit allen Bedien- und
Sicherheitshinweisen vertraut. Benutzen Sie
das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche.
Bewahren Sie die Anleitung gut auf
und händigen Sie alle Unterlagen bei
Weitergabe des Produkts an Dritte mit aus.
Inhalt
Einleitung.....................................4
Bestimmungsgemäße
Verwendung ................................4
Allgemeine Beschreibung .............5
Lieferumfang....................................5
Funktionsbeschreibung......................5
Übersicht ........................................5
Technische Daten..........................5
Sicherheitshinweise......................6
Symbole und Bildzeichen..................6
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge.............................6
Inbetriebnahme .........................10
Klebestift einsetzen.........................10
Akku entnehmen/einsetzen .............10
Ein- und Ausschalten.......................10
Anzeige Arbeitstemperatur..............11
Arbeiten mit dem Gerät .............11
Klebestellen vorbereiten ..................11
Kleben..........................................11
Reinigung und Wartung .............12
Reinigung .....................................12
Wartung.......................................12
Lagerung ...................................12
Entsorgung/ Umweltschutz.........12
Ersatzteile/Zubehör ...................13
Garantie ....................................13
Reparatur-Service ......................14
Service-Center............................14
Importeur ..................................15
Fehlersuche................................15
Original-
EG-Konformitäts-
erklärung .................................. 89
Explosionszeichnung.................. 97
Bestimmungsgemäße
Verwendung
Das Gerät ist zum Verkleben von Holz,
Karton, Verpackungen, PVC, Teppich,
Dichtungen, Kunststoff, Leder, Keramik,
Glas und Gewebe mit Schmelzkleber
geeignet. Das zu klebende Material muss
trocken, sauber und fettfrei sein.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem
Einsatz erlischt die Garantie.
Jede andere Verwendung, die in dieser
Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät führen
und eine ernsthafte Gefahr für den
Benutzer darstellen.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.

5
ATDE CH
Das Gerät ist Teil der Serie Parkside
X20VTEAM und kann mit Akkus der
Parkside X20VTEAM Serie betrieben
werden. Die Akkus dürfen nur mit Lade-
geräten der Serie Parkside X20VTEAM
geladen werden.
Allgemeine Beschreibung
Die Abbildung der wichtigsten
Funktionsteile nden Sie auf
der vorderen Ausklappseite.
Lieferumfang
- Akku-Heißklebepistole
- 3 Klebestifte
- Aufbewahrungskoffer
- Betriebsanleitung
Akku und Ladegerät sind nicht
im Lieferumfang enthalten.
Funktionsbeschreibung
Die Heißklebepistole erhitzt den Klebestift,
welcher dadurch üssig wird. Nach dem
Auftragen bindet der Kleber in kürzester
Zeit ab und wird wieder kalt und fest.
Die Funktion der Bedienteile entnehmen
Sie bitte den nachfolgenden
Beschreibungen.

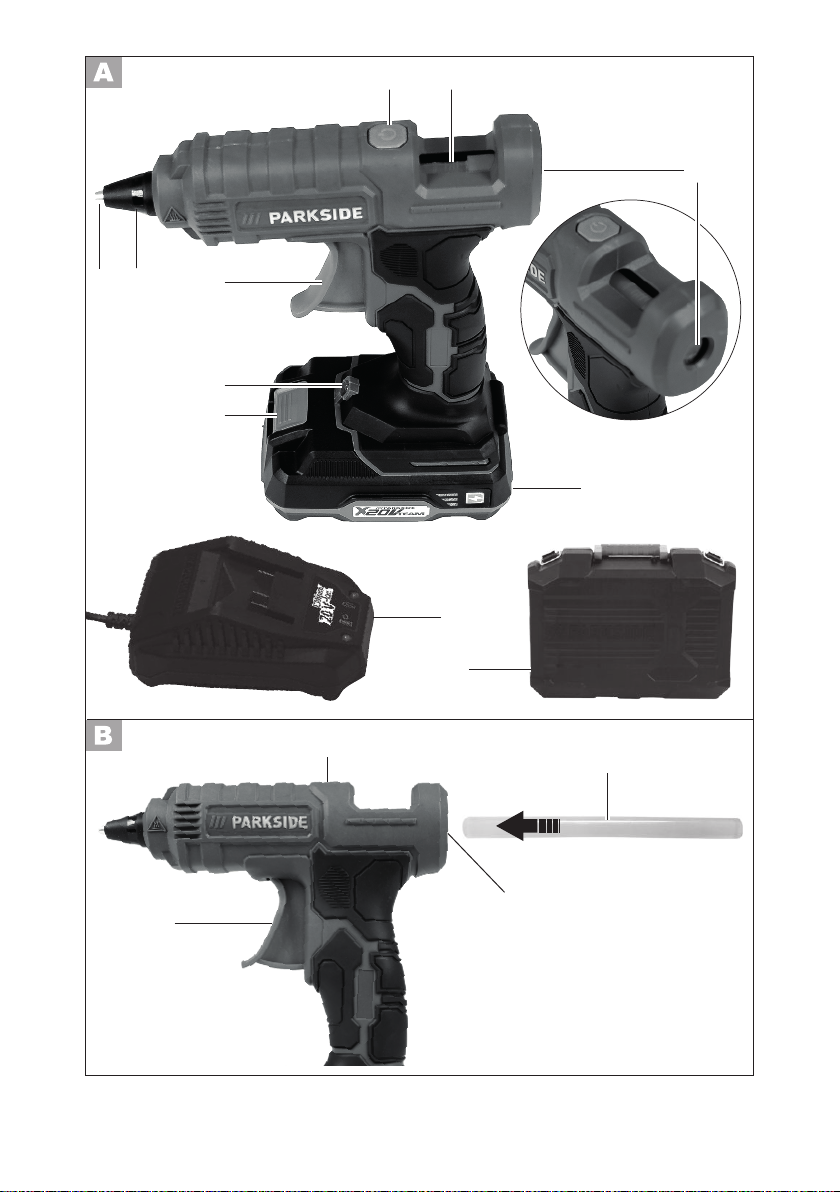

Übersicht
A
1 Ein-/Ausschalter
2 Klebestift
3 Vorschubkanal
4 Akku
5 Entriegelungstaste
6 LED-Arbeitslicht
7 Vorschubschalter
8 Hitzeschutzabdeckung Düse
9 Düse
10 Ladegerät
11 Aufbewahrungskoffer
Technische Daten
Akku-Heißklebepistole........ PHPA 20-Li A1
Gerätespannung U.......................20 V
Gewicht (mit Akku)......................0,74 kg
max. Arbeitstemperatur (Tmax): .... 180 °C
Nennaufheizzeit ................... ca. 60 Sek.
Klebstoffdurchsatz.................bis 15g/min
Durschmesser Klebstifte ................ 11 mm
Arbeitszeit pro Akkuladung ....ca. 30 Min.
Schutzklasse....................................... III
Achtung! Eine aktuelle Liste
der Akkukompatibilität

www.lidl.de/akku
Dieses Gerät kann ausschließlich mit
folgenden Akkus betrieben werden:
PAP 20 A1, PAP 20 A2, PAP 20 A3.
Diese Akkus dürfen mit folgenden
Ladegeräten geladen werden:
PLG 20 A1, PLG 20 A3, PDSLG 20 A1.

6
DE AT CH
Sicherheitshinweise
Dieser Abschnitt behandelt die grundle-
genden Sicherheitsvorschriften bei der
Arbeit mit dem Gerät.
Symbole und Bildzeichen
Bildzeichen in der Anleitung
Gefahrenzeichen mit Anga-
ben zur Verhütung von Perso-
nen- oder Sachschäden.
Gebotszeichen mit Angaben zur
Verhütung von Schäden.
Hinweiszeichen mit Informationen zum
besseren Umgang mit dem Gerät.
Symbole auf dem Gerät
Betriebsanleitung lesen!
Achtung! Heiße Oberäche!
Elektrogeräte gehören nicht in den
Hausmüll.
Dieses Gerät ist Teil des
Parkside X20VTEAM.
Allgemeine
Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG! LESEN SIE ALLE
SICHERHEITSHINWEISE, AN-
WEISUNGEN, BEBILDERUN-
GEN UND TECHNISCHEN
DATEN, MIT DENEN DIESES
ELEKTROWERKZEUG VERSE-
HEN IST. Versäumnisse bei der
Einhaltung der Sicherheitshinweise
und Anweisungen können elekt-
rischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf. Der
in den Sicherheitshinweisen verwendete
Begriff ,,Elektrowerkzeug” bezieht sich
auf netzbetriebene Elektrowerkzeuge (mit
Netzleitung) und auf akkubetriebene Elekt-
rowerkzeuge (ohne Netzleitung).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich
sauber und gut beleuchtet. Un-
ordnung oder unbeleuchtete Arbeitsbe-
reiche können zu UnfälIen führen.
b) Arbeiten Sie mit dem Elektro-
werkzeug nicht in expIosionsge-
fährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase
Elektrowerk-
zeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere
Personen während der Benut-
zung des EIektrowerkzeugs
fern. Bei Ablenkung können Sie die
Kontrolle über das Elektrowerkzeug
verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elek-
trowerkzeuges muss in die
Steckdose passen. Der Stecker
darf in keiner Weise verändert
werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerk-
zeugen. Unveränderte Stecker und

7
ATDE CH
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten
Sie darauf, was Sie tun, und
gehen Sie mit Vernunft an die Ar-
beit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerk-
zeug, wenn Sie müde sind oder

Alkohol oder Medikamenten ste-
hen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutz-
ausrüstung und immer eine
Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutz-
helm oder Gehörschutz, je nach Art
und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c)
Vermeiden Sie eine unbeab-
sichtigte lnbetriebnahme. Ver-
gewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Strom-
versorgung und/oder den Akku
anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des
Elektrowerkzeuges den Finger am Schal-
ter haben oder das Elektrowerkzeug
eingeschaltet an die Stromversorgung an-
schließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge
oder Schraubenschlüssel, bevor
Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüs-
sel, der sich in einem drehenden Teil
des Elektrowerkzeugs bendet, kann zu
Verletzungen führen.
e) Vermeiden Sie eine abnormale
Körperhaltung. Sorgen Sie für
einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht.
passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt
mit geerdeten OberfIächen, wie
von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht
ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge
von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Elektro-
gerät erhöht das Risiko eines elektri-
schen Schlages.
d) Zweckentfremden Sie die An-
schlussleitung nicht, um das
Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker
aus der Steckdose zu ziehen.
Halten Sie die Anschlussleitung
fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden
Teilen. Beschädigte oder verwickelte
Anschlussleitungen erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit einem Elektro-
werkzeug im Freien arbeiten,
verwenden Sie nur Verlänge-
rungsleitungen, die auch für
den Außenbereich geeignet
sind. Die Anwendung einer für den
Außenbereich geeigneten Verlänge-
rungsleitung verringert das Risiko eines
elekrischen Schlages.
f) Wenn der Betrieb des Elektro-
werkzeugs in feuchter Umge-
bung nicht vermeidbar ist, ver-
wenden Sie ein RCD (Residual
Current Device). Der Einsatz eines
RCD (Residual Current Device) vermin-
dert das Risiko eines elektrischen Schla-
ges. Benutzen Sie ein RCD mit einem
Auslösestrom von 30 mA oder weniger.

8
DE AT CH
Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen bes-
ser kontrollieren.
f) Tragen Sie geeignete Kleidung.
Tragen Sie keine weite Klei-
dung oder Schmuck. Halten Sie
Haare und Kleidung fern von
sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen
erfasst werden.
g) Wenn Staubabsaug- und -auf-
fangeinrichtungen montiert
werden können, sind diese an-
zuschließen und richtig zu ver-
wenden. Verwendung einer Staub-
absaugung kann Gefährdungen durch
Staub verringern.
h) Wiegen Sie sich nicht in falscher
Sicherheit und setzen Sie sich
nicht über die Sicherheitsregeln
für Elektrowerkzeuge hinweg,
auch wenn Sie nach vielfachem
Gebrauch mit dem Elektrowerk-
zeug vertraut sind. Achtloses Han-
deln kann binnen Sekundenbruchteilen
zu schweren Verletzungen führen.
4) VERWENDUNG UND BEHAND-
LUNG DES ELEKTROWERKZEUGS
a) Überlasten Sie das Elektrowerk-
zeug nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem pas-
senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerk-
zeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten Iässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der
Steckdose und/oder entfernen Sie
einen abnehmbaren Akku, bevor
Sie Geräteeinstellungen vorneh-
men, Einsatzwerkzeugteile wech-
seln oder das Elektrowerkzeug
weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start
des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elek-
trowerkzeuge außerhalb der
Reichweite von Kindern auf.
Lassen Sie keine Personen das
Elektrowerkzeug benutzen, die
mit diesem nicht vertraut sind
oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn sie von unerfah-
renen Personen benutzt werden.
 
und Einsatzwerkzeug mit Sorg-
falt. Kontrollieren Sie, ob be-
wegliche Teile einwandfrei funk-
tionieren und nicht klemmen, ob
Teile gebrochen oder so beschä-
digt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt
ist. Lassen Sie beschädigte Teile
vor dem Einsatz des Elektro-
werkzeuges reparieren. Viele
Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge
scharf und sauber. SorgfäItig ge-
pegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weni-
ger und sind Ieichter zu führen.
g) Verwenden Sie Elektrowerk-
zeug, Einsatzwerkzeug, Einsat-
zwerkzeuge usw. entsprechend
diesen Anweisungen. Berück-
sichtigen Sie dabei die Arbeits-
bedingungen und die auszufüh-
rende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die

9
ATDE CH
vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
h) 
trocken, sauber und frei von Öl
und Fett. Rutschige Griffe und Griffä-
chen erlauben keine sichere Bedienung
und Kontrolle des Elektrowerkzeugs in
unvorhergesehenen Situationen.
5) VERWENDUNG UND BEHAND-
LUNG DES AKKUWERKZEUGS
a) Laden Sie die Akkus nur in La-
degeräten auf, die vom Herstel-
ler empfohlen werden. Für ein
Ladegerät, das für eine bestimmte Art
von Akkus geeignet ist, besteht Brand-
gefahr, wenn es mit anderen Akkus
verwendet wird.
b) Verwenden Sie nur die dafür
vorgesehenen Akkus in den
Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzun-
gen und Brandgefahr führen.
c) Halten Sie den nicht benutzten
Akku fern von Büroklammern,
Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen
Metallgegenständen, die eine
Überbrückung der Kontakte
verursachen könnten. Ein Kurz-
schluss zwischen den Akkukontakten
kann Verbrennungen oder Feuer zur
Folge haben.
d) Bei falscher Anwendung kann
Flüssigkeit aus dem Akku aus-
treten. Vermeiden Sie den Kon-
takt damit. Bei zufälligem Kon-
takt mit Wasser abspülen. Wenn
die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austre-
tende Akkuüssigkeit kann zu Hautrei-
zungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschä-
digten oder veränderten Akku.
Beschädigte oder veränderte Akkus
können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verlet-
zungsgefahr führen.
f) Setzen Sie einen Akku keinem
Feuer oder zu hohen Tempera-
turen aus. Feuer oder Temperaturen
über 130 °C können eine Explosion
hervorrufen.
g) Befolgen Sie alle Anweisungen
zum Laden und laden Sie den
Akku oder das Akkuwerkzeug
niemals außerhalb des in der
Betriebsanleitung angegebenen
Temperaturbereichs. Falsches
Laden oder Laden außerhalb des zuge-
lassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr
erhöhen.
6) SERVICE
a) Lassen Sie lhr Elektrowerkzeug
-
sonal und nur mit Original-Er-
satzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
b) Warten Sie niemals beschädigte
Akkus. Sämtliche Wartung von Akkus
sollte nur durch den Hersteller oder
bevollmächtige Kundendienststellen
erfolgen.
7) SPEZIELLE SICHERHEITSHINWEISE
FÜR HEISSKLEBEPISTOLEN
 
werden, um sicher zu stellen,
dass sie nicht mit dem Gerät
spielen.

10
DE AT CH
 
auf seinem eingesetzen Akku
abgestellt werden wenn es nicht
in Gebrauch ist
 
vor der Aufbewahrung komplett
abkühlen lassen.
 -
ges Material.

Vermeiden Sie Verletzungs- und
Brandgefahr sowie Gesundheitsge-

Die Düse wird bis zu 180 °C heiß. Der
Kleber wird bis zu 180 °C heiß. Fassen
Sie die Düse oder den Kleber nicht an.
Lassen Sie den heißen Kleber nicht auf
Personen oder Tiere gelangen.
Bei Hautkontakt sofort die Stelle einige
Minuten unter einen kalten Wasserstrahl
halten. Versuchen Sie nicht den Kleb-
stoff von der Haut zu entfernen.
• Versuchen Sie nicht den Klebestift
rückwärts aus dem Gerät zu ziehen.
 
welches nicht von PARKSIDE
empfohlen wurde. Dies kann zu
elektrischem Schlag oder Feuer führen.
Beachten Sie die Sicherheits-
hinweise und Hinweise zum

Verwendung, die in der Be-
triebsanleitung Ihres Akkus
und Ladegeräts der Serie
-
ben sind. Eine detaillierte Be-
schreibung zum Ladevorgang
und weitere Informationen

Bedienungsanleitung.
Inbetriebnahme
Klebestift einsetzen
Führen Sie einen Klebestift (2) von hinten bis
zum Anschlag in den Vorschubkanal (3) der
Pistole ein. Vergewissern Sie sich durch Be-
tätigen des Vorschubschalters (7), dass der
Klebestift fest an dem Heizelement anliegt.
Akku entnehmen/einsetzen
1. Zum Herausnehmen des Akkus (
A
4)
aus dem Gerät drücken Sie die Ent-
riegelungstaste (
A
5) am Akku und
ziehen den Akku heraus.
2. Zum Einsetzen des Akkus (
A
4) schieben
Sie den Akku entlang der Führungsschie-
ne in das Gerät. Er rastet hörbar ein.
Ein- und Ausschalten

Halten Sie den transparenten Ein-/Aus-
schalter (
A
1) für 3 Sekunden gedrückt.
Das LED Arbeitslicht (
A
6) leuchtet nun
dauerhaft.

Das Gerät ist eingeschaltet, das LED-Arbeits-
licht leuchtet dauerhaft. Zum Ausschalten
des LED-Arbeitslichts halten Sie nun den
transparenten Ein-/Ausschalter für mehrere
Sekunden gedrückt. Das LED-Arbeitslicht
schaltet ab, das Gerät läuft weiter.
Zum alleinigen Abschalten des LED-
Arbeitslichts bitte darauf achten
den Ein-/Ausschalter wirklich
mehrere Sekunden gedrückt zu
halten. Ein zu kurzes Drücken schal-
tet das komplette Gerät aus.

11
ATDE CH

Drücken Sie den transparenten Ein-/Aus-
schalter (
A
1) für 0,2 Sekunden
Stellen Sie die Akku-Heißkle-
bepistole auf den eingescho-
benen Akku bis das Gerät
vollständig abgekühlt ist. Die
heiße Düse kann Schaden
anrichten und/oder Verbren-
nungen verursachen.
Das Gerät verfügt über eine auto-
matische Abschaltung bei Nichtge-
brauch. Es schaltet nach 30 Minu-
ten selbständig ab.
Anzeige Arbeitstemperatur
Nach dem Einschalten heizt sich das Gerät
auf. Der transparente Ein-/Ausschalter
(
A
1) leuchtet auf:
Ein-/Ausschalter (
A
1) leuchtet rot
= das Gerät heizt auf
Ein-/Ausschalter (
A
1) leuchtet grün
= Arbeitstemperatur erreicht (ca. 140°C)
Das Gerät braucht ca. 60 Sekunden
Heizvorgang bis es die Arbeits-
temperatur erreicht.
Arbeiten mit dem Gerät
Klebestellen vorbereiten
Verwenden Sie keine brennbaren
Lösungsmittel zum Reinigen der
Klebestellen.
• Reinigen Sie die Klebestellen! Diese
müssen sauber, trocken und fettfrei sein.
• Rauen Sie glatte Oberächen vor dem
Klebevorgang an.
• Wärmen Sie schnell abkühlende Ma-
terialen wie z.B. Stahl vor dem Kleben
etwas an. Der Kleber haftet dann besser.
• Die Umgebungstemperatur und die zu
klebenden Materialien dürfen nicht käl-
ter als + 5 °C und nicht wärmer als +
50 °C sein.
Kleben
• Betätigen Sie den Vorschubschalter
(7) um die Durchussrate des Klebers zu
regulieren. Wenn sich der Klebestift (2)
mit dem Vorschubschalter (7) nicht mehr
weiter nach vorn bewegen lässt, schie-
ben Sie einfach einen neuen Klebestift
(2) nach.
Eingelegte Klebestifte bleiben bis zum
vollständigen Verbrauch in der Pistole.
• Betätigen Sie den Vorschubschalter
(
A
7) um die Durchussrate des Klebers
zu regulieren.
• Tragen Sie den Kleber punktförmig
auf. Bei exiblen Materialien, wie z.B.
Texitilien ist es sinnvoll, den Kleber in
Zickzacklinien aufzubringen.
• Drucken Sie die zu verklebenden Werk-
stücke sofort nach Auftragen des Kle-
bers für ca. 30 Sekunden zusammen.
Die Klebung ist nach ca. 5 Minuten
belastbar.
• Stellen Sie die heiße Akku-Heißklebe-
pistole während Arbeitsunterbrechungen
auf dem eingesetzten Akku ab. Achten
Sie darauf, die heiße Düse weit genug
von anderen Gegenständen oder Per-
sonen entfernt abzustellen,um Schäden
oder Verbrennungen zu vermeiden.
• Entfernen Sie etwaige Kleberreste nach
dem Erkalten mit einem scharfen Mes-
ser. Die Klebestellen lassen sich durch
Erhitzen wieder lösen.

12
DE AT CH
Reinigung und Wartung
Lassen Sie Instandsetzungsarbeiten,
die nicht in dieser Anleitung
beschrieben sind, von unserem
Service-Center durchführen.
Verwenden Sie nur Originalteile.
Schalten Sie das Gerät aus und
nehmen Sie vor allen Arbeiten den
Akku aus dem Gerät.
Reinigung
Führen Sie folgende Reinigungsarbeiten
regelmäßig durch. Dadurch ist eine lange
und zuverlässige Nutzung gewährleistet.
Das Gerät darf weder mit
Wasser abgespritzt werden,
noch in Wasser gelegt wer-
den. Es besteht die Gefahr
eines Stromschlages.
• Halten Sie Lüftungsschlitze, Motorge-
häuse und Griffe des Gerätes sauber.
Verwenden Sie dazu ein feuchtes Tuch
oder eine Bürste.
Verwenden Sie keine Reinigungs- bzw.
Lösungsmittel. Sie könnten das Gerät
damit irreparabel beschädigen.
Wartung
Das Gerät ist wartungsfrei.
Lagerung
• Bewahren Sie das Gerät an einem
trockenen und staubgeschützten Ort
auf, außerhalb der Reichweite von
Kindern.
• Lagern Sie den Akku nur im teilgela-
denen Zustand. Der Ladezustand sollte
während einer längeren Lagerzeit
40-60% betragen (1-2 LEDs leuchten).
• Lagern Sie das Gerät zwischen 10°C
bis 25°C. Vermeiden Sie während der
Lagerung extreme Kälte oder Hitze, da-
mit der Akku nicht an Leistung verliert.
• Prüfen Sie während einer längeren
Lagerungsphase etwa alle 3 Monate
den Ladezustand des Akkus und laden
Sie bei Bedarf nach.
Entsorgung/
Umweltschutz
Nehmen Sie den Akku aus dem Gerät und
führen Sie Gerät, Akku, Zubehör und Ver-
packung einer umweltgerechten Wieder-
verwertung zu.
Elektrische Geräte gehören nicht in
den Hausmüll.
• Nehmen Sie den Akku aus dem Gerät
bevor Sie das Gerät entsorgen!
• Geben Sie das Gerät an einer Verwer-
tungsstelle ab. Die verwendeten Kunst-
stoff- und Metallteile können sortenrein
getrennt werden und so einer Wieder-
verwertung zugeführt werden. Fragen
Sie hierzu unser Service-Center.
• Die Entsorgung Ihrer defekten, einge-
sendeten Geräte führen wir kostenlos
durch.

13
ATDE CH
Ersatzteile/Zubehör
Ersatzteile und Zubehör
erhalten Sie unter
www.grizzly-service.eu
Sollten Sie Probleme mit dem
Bestellvorgang haben, verwenden Sie bitte
das Kontaktformular.
Bei weiteren Fragen wenden Sie sich an
das „Service-Center“ (siehe Seite 14).
Klebestifte ..............................91096421
Akku......................................80001172
Ladegerät GB ........................ 80001338
Ladegerät EU......................... 80001337
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des
Produkts gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufda-
tum. Bitte bewahren Sie den Original-Kas-
senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Produkts ein Materi-
al- oder Fabrikationsfehler auf, wird das
Produkt von uns – nach unserer Wahl
– für Sie kostenlos repariert oder ersetzt.
Diese Garantieleistung setzt voraus, dass
innerhalb der Drei-Jahres-Frist das defekte
Gerät und der Kaufbeleg (Kassenbon)
vorgelegt und schriftlich kurz beschrieben
wird, worin der Mangel besteht und wann
er aufgetreten ist.
Wenn der Defekt von unserer Garantie ge-
deckt ist, erhalten Sie das reparierte oder
ein neues Produkt zurück. Mit Reparatur
oder Austausch des Produkts beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewähr-
leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Aus-
packen gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen
sind kostenpichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler
Abnutzung ausgesetzt sind und daher als
Verschleißteile angesehen werden können
(z.B. Klebestift) oder für Beschädigungen
an zerbrechlichen Teilen (z.B.Schalter,
Akkus).
Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt
oder nicht gewartet wurde. Für eine sach-
gemäße Benutzung des Produkts sind
alle in der Betriebsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwen-
dungszwecke und Handlungen, von denen
in der Betriebsanleitung abgeraten oder
vor denen gewarnt wird, sind unbedingt
zu vermeiden.
Das Produkt ist lediglich für den privaten

14
DE AT CH
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach-
gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge-
nommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres An-
liegens zu gewährleisten, folgen Sie bitte
den folgenden Hinweisen:
• Bitte halten Sie für alle Anfragen den
Kassenbon und die Identikationsnum-
mer (IAN303168_1910) als Nachweis
für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte
dem Typenschild.
• Sollten Funktionsfehler oder sonstige
Mängel auftreten, kontaktieren Sie
zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere In-
formationen über die Abwicklung Ihrer
Reklamation.
• Ein als defekt erfasstes Produkt können
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des
Kaufbelegs (Kassenbons) und der An-
gabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden. Um
Annahmeprobleme und Zusatzkosten
zu vermeiden, benutzen Sie unbedingt
nur die Adresse, die Ihnen mitgeteilt
wird. Stellen Sie sicher, dass der
Versand nicht unfrei, per Sperrgut,
Express oder sonstiger Sonderfracht
erfolgt. Senden Sie das Gerät bitte
inkl. aller beim Kauf mitgelieferten
Zubehörteile ein und sorgen Sie für
eine ausreichend sichere Transportver-
packung.
Reparatur-Service
Sie können Reparaturen, die nicht der Ga-
rantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kosten-
voranschlag.
Wir können nur Geräte bearbeiten, die aus-
reichend verpackt und frankiert eingesandt
wurden.
Achtung: Bitte senden Sie Ihr Gerät ge-
reinigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Unfrei - per Sperrgut, Express oder mit sons-
tiger Sonderfracht - eingeschickte Geräte
werden nicht angenommen.
Die Entsorgung Ihrer defekten, eingesende-
ten Geräte führen wir kostenlos durch.
Service-Center
DE Service Deutschland
Tel.: [phone]
E-Mail: grizzl[email protected]
IAN 303168_1910
AT Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: grizzl[email protected]
IAN 303168_1910
CH Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: grizzl[email protected]
IAN 303168_1910

15
ATDE CH
Importeur
Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist.
Kontaktieren Sie zunächst das oben
genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
DE-63762 Großostheim
DEUTSCHLAND
www.grizzly-service.eu
Fehlersuche
Im Falle eines Unfalls oder einer Betriebsstörung nehmen Sie sofort den Akku aus
dem Gerät! Eine Nichtbeachtung kann zu Verbrennungen führen.
Problem Mögliche Ursache Fehlerbehebung
Gerät heizt nicht
Akku ( 4) entladen Akku ( 4) laden
(separate Bedienungsanleitung für Akku
und Ladegerät beachten))
Akku ( 4) nicht einge-
setzt Akku ( 4) einsetzen (siehe „Inbetriebnahme“)
Ein-/Ausschalter ( 1)
defekt Reparatur durch Service-Center
Heizelement defekt
Gerät arbeitet mit
Unterbrechungen
Interner Wackelkontakt
Reparatur durch Service-Center
Ein-/Ausschalter ( 1)
defekt

16
GB IE
Content
Introduction ...............................16
Intended purpose.......................16
General description....................17
Extent of the delivery ......................17
Functional description.....................17
Overview......................................17
Technical data............................17
Safety instructions...................... 18
Symbols and icons .........................18
General safety instructions for power
tools.............................................18
Initial start-up ............................ 21
Inserting the glue stick ....................21
Removing/inserting the
rechargeable battery......................21
Switching on and off ......................21
Operating temperature
indicator.......................................22
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected to
a nal inspection. The functionality of your
equipment is therefore guaranteed.
The operating instructions constitute
part of this product. They contain
important information on safety, use
and disposal. Before using the prod-
uct, familiarise yourself with all of
the operating and safety instructions.
Use the product only as described
and for the applications specied.
Translation of the original EC
declaration of conformity ............90
Exploded drawing .....................97
Working with the device ............22
Preparing the bonding surfaces........22
Gluing..........................................22
Cleaning and maintenance......... 23
Cleaning.......................................23
Maintenance .................................23
Storage...................................... 23
Disposal and protection of the
environment ..............................23
Replacement parts/accessories... 23
Guarantee .................................24
Repair Service............................ 25
Service-Center............................25
Importer .................................... 25
Trouble shooting ........................26
Keep this manual safely and in the
event that the product is passed on,
hand over all documents to the third
party.
Intended purpose
The device is suitable for bonding wood,
cardboard, packaging, PVC, carpet, seals,
plastic, leather, ceramic, glass and fabric
with hot glue. The material to be bonded
must be dry, clean and free of grease.
Any other use that is not explicitly ap-
proved in these instructions may result in
damage to the equipment and represent a
serious danger to the user.
The user or operator is responsible for
accidents causing injury to other people

17
GB IE
or damage to property. The manufacturer
is not liable for damage which is caused
through inappropriate use or incorrect
operation. This equipment is not suitable
for commercial use. Commercial use will
invalidate the guarantee.
The device is part of the Parkside
X20VTEAM series and can be opera-
ted using Parkside X20VTEAM series
batteries. The batteries may only be
charged using chargers from the Parkside
X20VTEAM series.
General description
The illustrations are on the
front and back fold-out page.
Extent of the delivery
- Cordless hot glue gun
- 3 glue sticks
- Storage case
- Instruction manual
Battery and charger are not
included.
Functional description
The hot glue gun heats up the glue stick,
liquefying it. After application, the glue
quickly cures, cooling down and harde-
ning. Read the sections below to learn
more about each operating element’s func-
tion.
Overview
A
1 On/off switch
2 Glue stick
3 Inlet channel
4 Rechargeable battery
5 Release button
6 LED work light
7 Trigger
8 Nozzle heat protective cover
9 Nozzle
10 Charger
11 Storage case
Technical data
Cordless hot glue gun .........PHPA 20-Li A1
Device voltage U .........................20 V
Weight (with battery)...................0.74kg
Max. operating temperature (Tmax):180°C
Reference heating time ..... approx. 60 sec
Glue ow rate ................. up to 15g/min
Glue stick diameter ...................... 11 m m
ON time per
battery charge.................approx. 30 min
Safety class........................................ III
Attention! An up-to-date list
of battery compatibility can

www.lidl.de/akku
This device can only be operated with the
following rechargeable batteries:
PAP 20 A1, PAP 20 A2, PAP 20 A3.
This type of battery may only be charged
with the following chargers:
PLG 20 A1, PLG 20 A3, PDSLG 20 A1.

18
GB IE
Safety instructions
Ensure that the safety instructions are ob-
served when operating the appliance.
Symbols and icons
Symbols in the manual
Warning symbols with in-
formation on damage and
injury prevention.
Instruction symbols with information
on preventing damage.
Help symbols with information on
improving tool handling.

Read the instruction manual!
Caution! Hot surface!
Electrical appliances must not be
disposed of with the domestic waste.
This device is part of the
Parkside X20VTEAM series
General safety instructions
for power tools
WARNING! Read all safety
notices, instructions, illustra-
tions and technical data that
have been provided with this
power tool. Omissions in the
compliance with safety directions
and instructions can cause electrical
shock, re and/or severe injuries.
Retain all safety directions and in-
structions for future use.
The term “Power Tools” used in the safety
instructions refers to mains-operated power
tools (with power cord) and to battery-op-
erated power tools (without power cord).
1) WORK AREA SAFETY
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in
explosive atmospheres, such as

Iiquids, gases or dust. Power tools
create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders
away while operating a power
tool. Distractions can cause you to
lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match
the outlet. Never modify the
plug in any way. Do not use
any adapter plugs with earthed
(grounded) power tools. Unmodi-
ed plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with
earthed or grounded surfaces,
such as pipes, radiators, ranges
and refrigerators. There is an
increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to
rain or wet conditions. Water
entering a power tool will increase the
risk of electric shock.
d) Do not abuse the cord. Never
use the cord for carrying, pulling
or unplugging the power tool.

19
GB IE
d) Remove any adjusting key or
wrench before turning the pow-
er tool on. A wrench or a key left at-
tached to a rotating part of the power
tool may result in personal injury.
e) Do not overreach. Keep proper
footing and balance at all times.
This enables better control of the power
tool in unexpected situations.
f) Dress properly. Do not wear
loose clothing or jewellery. Keep
your hair, clothing and gloves
away from moving parts. Loose
clothes, jewellery or long hair can be
caught in moving parts.
g
) If dust extraction and collection
devices can be installed, make
sure that these are connected
and used correctly. Use of dust col-
lection can reduce dust-related hazards.
h) Do not allow yourself to be
lulled into a false sense of se-
curity and do not disregard the
safety rules for power tools,
even if you are familiar with the
power tool after using it many
times. Careless action can lead to
serious injuries within a fraction of a
second.
4) POWER TOOL USE AND CARE
a) Do not force the power tool.
Use the correct power tool for
your application. The correct pow-
er tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the
switch does not turn it on and
off. Any power tool that cannot be
controlled with the switch is dangerous
and must be repaired.
c) Remove the plug from the wall
Keep cord away from heat, oil,
sharp edges or moving parts.
Damaged or entangled cords increase
the risk of electric shock.
e) When operating a power tool
outdoors, use an extension cord
suitable for outdoor use. Use of a
cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a
damp location is unavoidable,
use a RCD (Residual Current
Device) protected supply with
a rated leakage current of not
more than 30 mA. Use of an RCD
reduces the risk of electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are
doing and use common sense
when operating a power tool.
Do not use a power tool while
-
ence of drugs, alcohol or medi-
cation. A moment of inattention white
operating power tools may result in
serious personal injury.
b) Use personal protective equip-
ment. Always wear eye protec-
tion. Protective equipment such as
dust mask, non-slip safety shoes, hard
hat, or hearing protection used for
appropriate conditions will reduce per-
sonal injuries.
c) Prevent unintentional starting.
Ensure the switch is in the off-po-
sition before connecting to power
source and/or battery pack,
picking up or carrying the tool.
Carrying power tools with your nger on
the switch or energising power tools that
have the switch on invites accidents.

20
GB IE
socket and/or remove the re-
chargeable battery before you
change the device’s settings,
change accessory parts or put
away the power tool. Such pre-
ventive safety measures reduce the risk
of starting the power tool accidentaIly.
d) Store idle power tools out of
the reach of children and do not
allow persons unfamiliar with
the power tool or these instruc-
tions to operate the power tool.
Power tools are dangerous in the
hands of untrained users.
e) Look after the power tool and
application tool carefully. Check
for misalignment or binding
of moving parts, breakage
of parts and any other condi-
tion that may affect the power
tool’s operation. If damaged, have
the power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and
clean. Properly maintained cutting
tools with sharp cutting edges are less
Iikely to bind and are easier to control.
g) Use the power tool, accessories
and tool bits etc. in accordance
with these instructions, tak-
ing into account the working
conditions and the work to be
performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
h) Keep handles and grip surfaces
dry, clean and free from oil and
grease. Slippery handles and grip
surfaces do not permit safe operation
and control over the power tool in un-
expected situations.
5) CAREFUL HANDLING AND USE
OF BATTERY DEVICES
a) Charge the batteries only in
chargers that are recommended
by the manufacturer. Risk of re if a
charger that is suitable for a specic type
of battery is used with other batteries.
b) In the power tools, use only the
batteries designed for the pur-
pose. The use of other batteries may
result in injuries and risk of re.
c) Keep the unused battery away
from paper clips, coins, keys,
nails, screws and other small
metal objects, which could
cause bridging of the contacts.
A short circuit between the battery con-
tacts may cause burns or re.
d) If used incorrectly, liquid may
leak from the battery. Avoid
contact with this. In the event of
accidental contact, rinse off with
water. If the liquid gets into
eyes, seek medical assistance.
Leaking battery uid may cause skin
irritations or burns.
e) Do not use damaged or altered
batteries. Damaged or altered batter-
ies can be unpredictable and lead to
re, explosion or risk of injury.
 
or elevated temperatures. Fire or
temperatures over 130°C can cause
an explosion.
g) Follow all instructions for charg-
ing and never charge the bat-
tery or the battery-powered
tool outside the temperature
range stated in the operating
instructions. Incorrect charging or
charging outside the permitted tem-
perature range may destroy the battery
and increase the risk of re.
