Matco Tools PAS650 User manual
PAS650

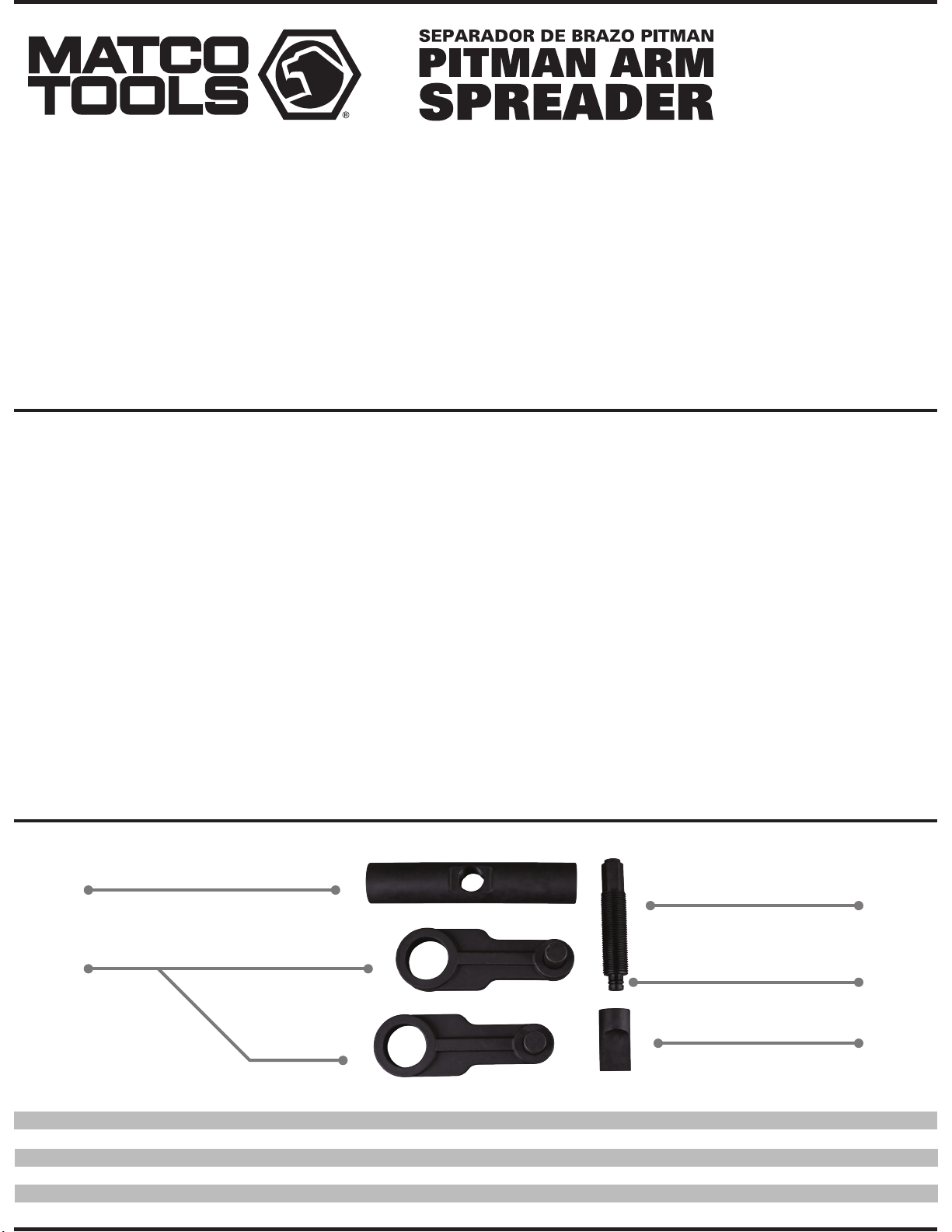

Part Number Description Qty.
18651
18652
18651
18653
18655
18654
Cross Bar 1
18652 Connecting Arm 2
18654 Push Cone 1
18653 Center Forcing Screw 1
18655 C-Clip 1
1. Remove the nut and through bolt from the pitman arm.
2. Remove the lock nut and mounting bolt from the pitman arm (if applicable).
3. Insert the two connecting arms (18652) on each side of the cross bar (18651) with the pins of the
connecting arms (18652) entering the through bolt hole.
4. Align the push cone (18654) with the parting line of the pitman arm and tighten the center forcing
screw (18653) until tight and in the correct position.
5. Turn the center forcing screw (18653) with an air ratchet or wrench until the push cone (18654) has
spread the pitman arm enough to be removed (do not excessively spread the pitman arm).
6. Support the spread when loosening the center forcing screw (18653).
Read all instructions and warnings before attempting to use this product.
Failure to comply can result in damage, injury, or possibly death.
Consult the vehicle’s service manual before using this product for specific removal instructions.
Note: Hammering this tool will void the warranty.
Note: Lubricate the center forcing screw (18653) regularly to maintain operation of tool.
• Stay alert! Be aware of your surroundings and use
common sense when operating this tool.
• Inspect tool for damage prior to using; do not use if
tool is in unsafe condition.
• Always use safety equipment. Approved face and eye
protection must be worn in the work area at all times.
• Keep hair, clothing, jewelry, and gloves away from any
moving parts at all times.
XXXXXXX-XX
Safety Warning:
Operating Instructions:
Parts Breakdown:
PAS650
18651
18652
18651
18653
18655
18654
Barra cruzada 1
18652 Brazo de conexión 2
18654 Cono de empuje 1
18653 Tornillo de forzamiento central 1
18655 C-Clip 1
1. Retire la tuerca y el tornillo pasante del brazo pitman.
2. Retire la tuerca de seguridad y el perno de montaje del brazo pitman (si procede).
3. Introduzca los dos brazos de conexión (18652) a cada lado de la barra transversal (18651)
con los pasadores de los brazos de conexión (18652) entrando en el orificio del tornillo pasante.
4. Alinee el cono de empuje (18654) con la línea de separación del brazo pitman y apriete el
tornillo de forzamiento central (18653) hasta que esté apretado y en la posición correcta.
5. Gire el tornillo de forzamiento central (18653) con una carraca o llave de aire hasta que el cono
de empuje (18654) haya separado el brazo pitman lo suficiente como para poder retirarlo
(no separe excesivamente el brazo pitman).
6. Apoye la extensión cuando afloje el tornillo de forzamiento central (18653).
Nota: Lubrique el tornillo de forzamiento central (18653) regularmente para mantener el funcionamiento de la herramienta.
XXXXXXX-XX
Advertencias de Seguridad:
Lea todas las instrucciones y advertencias antes de intentar utilizar este producto.
El incumplimiento de ellas puede provocar daños, lesiones o posiblemente la muerte.
Consulte el manual de servicio del vehículo antes de usar este producto para obtener
instrucciones específicas de extracción.
Nota: Martillar esta herramienta anulará la garantía.
• ¡Manténgase alerta! Esté consciente de su entorno y
use el sentido común al operar esta herramienta.
• Inspeccione la herramienta en busca de daños antes
de usarla; no utilice la herramienta si no está en
condiciones seguras.
• Utilice siempre equipo de seguridad. Se debe usar en
todo momento protección facial y ocular aprobada en
el área de trabajo.
• Mantenga el cabello, la ropa, las joyas y los guantes
alejados de las piezas móviles en todo momento.
Instrucciones de Uso:
Desglose de Piezas:
Número de la Pieza Descripción Cantidad
PAS650
18651
18652
18651
18653
18655
18654
Barre croisée 1
18652 Bras de connexion 2
18654 Cône de poussée 1
18653 Vis de forçage centrale 1
18655 C-Clip 1
1. Retirez l'écrou et le boulon traversant du bras de pitman.
2. Retirez le contre-écrou et le boulon de montage du bras de pitman (le cas échéant).
3. Insérez les deux bras de connexion (18652) de chaque côté de la barre transversale (18651),
les axes des bras de connexion (18652) entrant dans le trou de boulon traversant.
4. Alignez le cône de poussée (18654) avec le plan de joint du bras de pitman et serrez la vis de
forçage centrale (18653) jusqu'à ce qu'elle soit serrée et dans la bonne position.
5. Tournez la vis de forçage centrale (18653) à l'aide d'un cliquet ou d'une clé pneumatique jusqu'à ce
que le cône de poussée (18654) ait suffisamment écarté le bras de pitman pour pouvoir être retiré
(n'écartez pas excessivement le bras de pitman).
6. Soutenez l'épandage lorsque vous desserrez la vis de forçage centrale (18653).
Remarque : Lubriez régulièrement la vis de forçage centrale (18653) pour maintenir le fonctionnement de l'outil.
XXXXXXX-XX
Avertissement de sécurité :
Lisez toutes les instructions et avertissements avant d'essayer d'utiliser ce produit.
Le non-respect de cette consigne peut entraîner des dommages, des blessures ou
éventuellement la mort.
Consultez le manuel d’entretien du véhicule avant d’utiliser ce produit pour obtenir
des instructions de retrait spécifiques.
Remarque : Marteler cet outil annulera la garantie.
• Restez attentif! Soyez conscient de votre environnement
et faites preuve de bon sens lorsque vous utilisez cet outil.
• Inspectez l'outil pour déceler tout dommage avant de
l'utiliser; ne pas utiliser si l'outil est dans des conditions
dangereuses.
• Utilisez toujours un équipement de sécurité. Une
protection du visage et des yeux approuvée doit être
portée à tout moment dans la zone de travail.
• Gardez les cheveux, les vêtements, les bijoux et les gants
éloignés de toute pièce en mouvement à tout moment.
Instructions de fonctionnement :
Répartition des pièces :
Numéro de pièce Description Qté.
