Maximus Companion Light SPL06-07A1N4-BKT User manual

SPL06-07A1N4-BKT
SPL06-07A1N4-ORB
INSTRUCTION MANUAL
Companion Light
For questions/replacement parts, call our customer service department at 1-855-869-0304,
6:00am–6:00pm PST, Monday–Sunday or email: [e-mail]

2
AB
CD
F
E
G
H

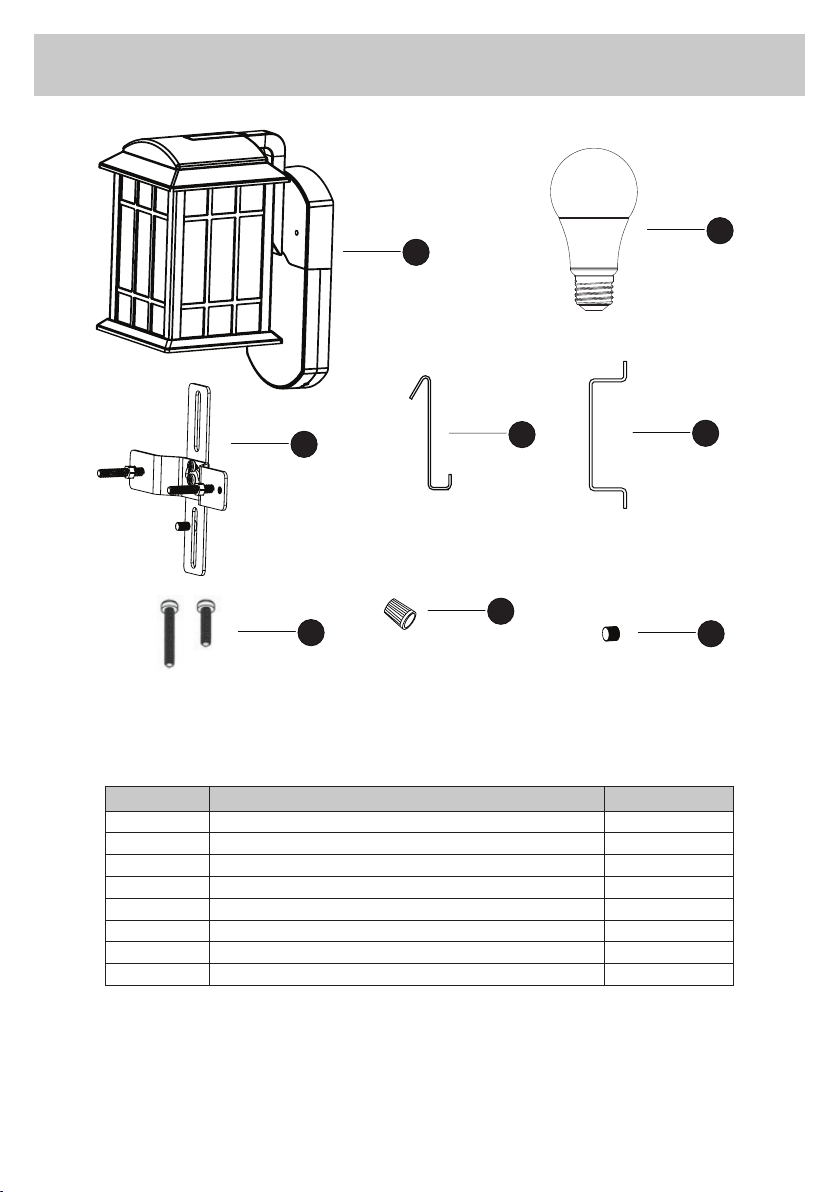

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
AFixture 1
B Type A LED bulb 6W 1
C Mounting bracket with (2) long screws and (2) nuts 1
DFixture holding hook 1
E Fixture screws length indicator 1
F (2) long and short screws for junction box 4
G Decorative fixture nuts 2
H Wire nuts 3
AB
CD
F
E
G
H

3
SAFETY INFORMATION
PREPARATION
INSTALLATION
WARNING
•Risk of fire or electric shock. 120V light installation requires knowledge of luminaires electrical systems. If not
qualified, do not attempt to install. Contact a qualified electrician.
•Disconnect power at fuse or circuit breaker before installing or servicing.
•No user serviceable parts inside. To avoid electrical shock, do not disassemble product.
•To prevent wiring damage or abrasion, do not expose wiring to edges of sheet metal or other sharp objects.
•Use only on 120V AC, 60 Hz circuits and with maximum 75W light bulb
•Before beginning assembly of product, make sure all parts are present. Compare parts with package contents
list. If any part is missing or damaged, do not attempt to assemble the product.
• Tools needed:
Phillips screwdriver
Step ladder
Silicone sealant (optional)

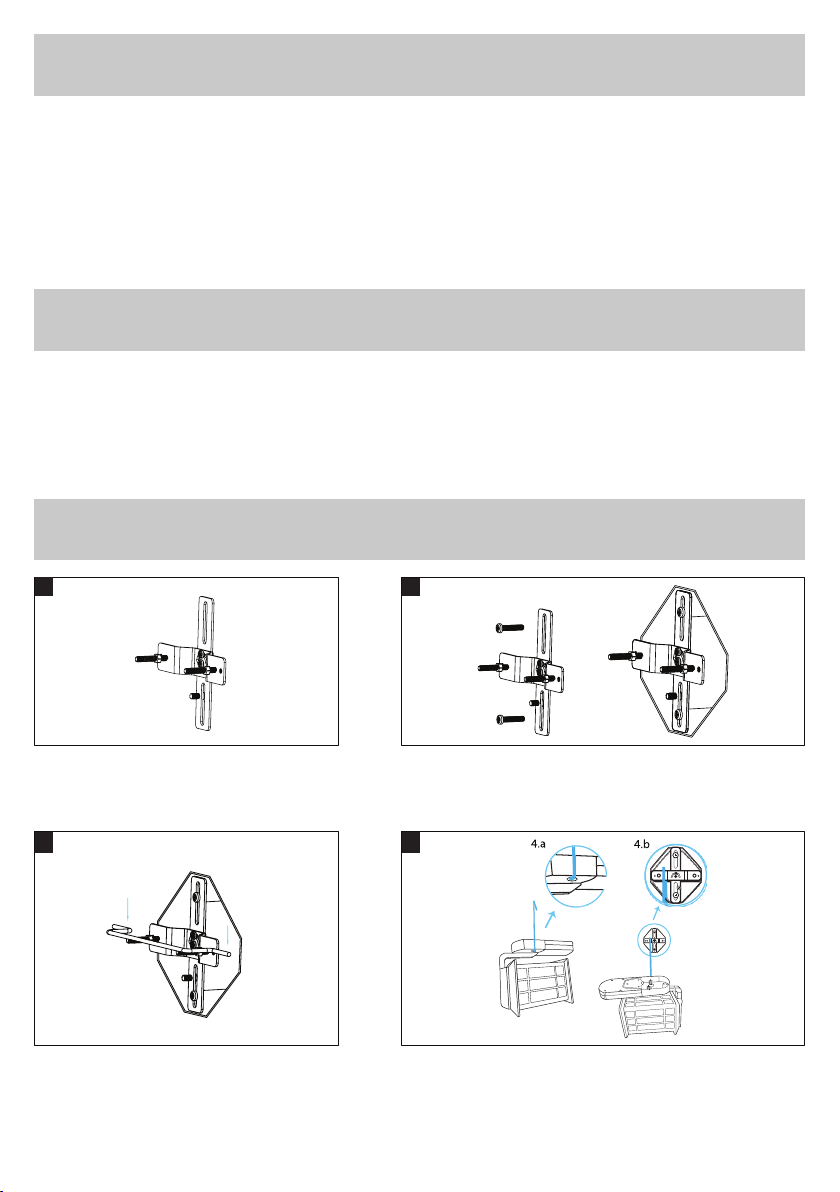

Ensure long screws and nuts are inserted into
the bracket as shown. Adjust the swivel angle
based on your junction box.
Use the screw length indicator to adjust the
length of the two long screws. Then, tighten
the two nuts.
Tighten middle screws in the bracket so it’s stable. Fasten
the bracket to junction box using the (2) junction screws
Choose short or long pairs as needed.
Use the holding hook to suspend the light fixture and free
up both hands for wiring. Connect the bottom of the hook
(square) to the right screw pole. Hang the top of the hook
onto the mounting bracket.
4
2
1
34

4
Use wire nuts to connect black wires
together. Insert both wires all the way into
the nut and twist until secure. Then repeat
for the white wires and for the ground wires.
Wall wire colours may vary. Recommended:
Use of a voltage detector to confirm the
power is o.
Mount the light fixture to the long screws
as shown. Then, install both decorative
nuts. Install the light bulb. Apply silicone
sealant between the wall and the light fixture
(optional).
Holding light fixture with both hands, align the two fixture
long screws into the light fixture screw posts.
56
7

5
A camera-less companion for your
Maximus Smart Security Light*
The Maximus Companion Light is
only compatible with
Maximus Smart Security Light*
Easy pairing
Bluetooth®-enabled for easy pairing with your existing Smart Security Light*
Automatic syncing
Syncs automatically with the settings you’ve created for your existing Smart
Security Light*
Similar design
Designed to be similar as your Smart Security Light* with no camera or
intercom
* Sold separately

SPL06-07A1N4-BKT
SPL06-07A1N4-ORB
MANUEL D’INSTRUCTIONS
Lumière d’appoint
Pour de l’assistance, téléphonez au : 1-855-869-0304, du lundi au dimanche, de 6 h à 18 h (HP)
ou envoyez un courriel au : [e-mail]

7
AB
CD
F
E
G
H
CONTENU DE L’EMBALLAGE
PARTIE DESCRIPTION QUANTITÉ
ALuminaire 1
B Ampoule à DEL type A 6W 1
C Support de montage avec cinq vis et deux écrous 1
D Crochet de suspension du luminaire 1
E Indicateur de longueur des vis du luminaire 1
F Vis pour le boîtier de jonction (2 courtes et 2 longues) 4
GÉcrous décoratifs 2
HCapuchons de connexion 3

8
INFORMATIONS DE SÉCURITÉ
PRÉPARATION
INSTALLATION
AVERTISSEMENT
•Risque de décharge électrique. L’installation de lampes de 120 V exige une connaissance des systèmes
électriques des luminaires. Ne tentez pas l’installation si vous n’êtes pas qualifié. Faites appel à un électricien
qualifié.
•Déconnectez l’alimentation électrique au niveau du fusible ou du disjoncteur avant l’installation ou l’entretien.
•Le produit ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Pour éviter toute décharge
électrique, ne démontez pas le produit.
•Pour empêcher tout dégât ou abrasion aux fils, n’exposez pas les fils aux bords de feuilles de métal ou à
d’autres objets tranchants.
•Ne l’utilisez que sur des circuits de 120 V CA et 60 Hz, et avec une ampoule de 75 W maximum.
•Avant de commencer l’assemblage du produit, assurez-vous qu’il ne manque aucune pièce. Vérifiez que les
pièces figurent bien sur la liste des composants fournis. Si une pièce est endommagée ou manquante, ne tentez
pas d’assembler le produit.
• Outils nécessaires :
tournevis cruciforme
escabeau
enduit en silicone (facultatif)
Veillez à insérer les vis longues et les écrous
du luminaire dans le support comme indiqué.
Réglez l’angle d’articulation en fonction de
votre boîte de jonction.
Vissez les vis intermédiaires dans le support pour qu’il soit
bien stable et ne bouge pas. Fixez le support à la boîte de
jonction à l’aide de deux vis de boîte de jonction. Choisissez-
les courtes ou longues selon les besoins.
2
1
34
4
Utilisez un indicateur de longueur de vis pour
ajuster la longueur des deux vis longues, puis
serrez les deux écrous.
Servez-vous du crochet de suspension pour suspendre le
luminaire et libérer vos mains pour le câblage. Connectez
le bas du crochet (carré) au poteau de vissage droit, puis
suspendez le haut du crochet sur le support de montage.

9
56
7
Connectez les fils noirs à l’aide de capuchons
de connexion. Insérez entièrement les deux
fils dans le capuchon et vissez jusqu’au
blocage. Répétez l’opération pour les fils
blancs et pour les fils de terre. Les couleurs
des fils muraux peuvent diérer.
Conseil : utilisez un détecteur de tension pour
confirmer que l’alimentation est coupée.
En tenant le luminaire avec les deux mains, alignez les deux
vis longues de la lampe dans les poteaux de vis de la lampe.
Montez le luminaire aux vis longues comme
indiqué, puis installez les deux écrous
décoratifs. Installez une ampoule. Appliquez
un enduit en silicone entre le mur et la lampe
(facultatif).
PUISSANCE
NOIR
RETOUR
BLANC
MISE À LA
TERRE

10

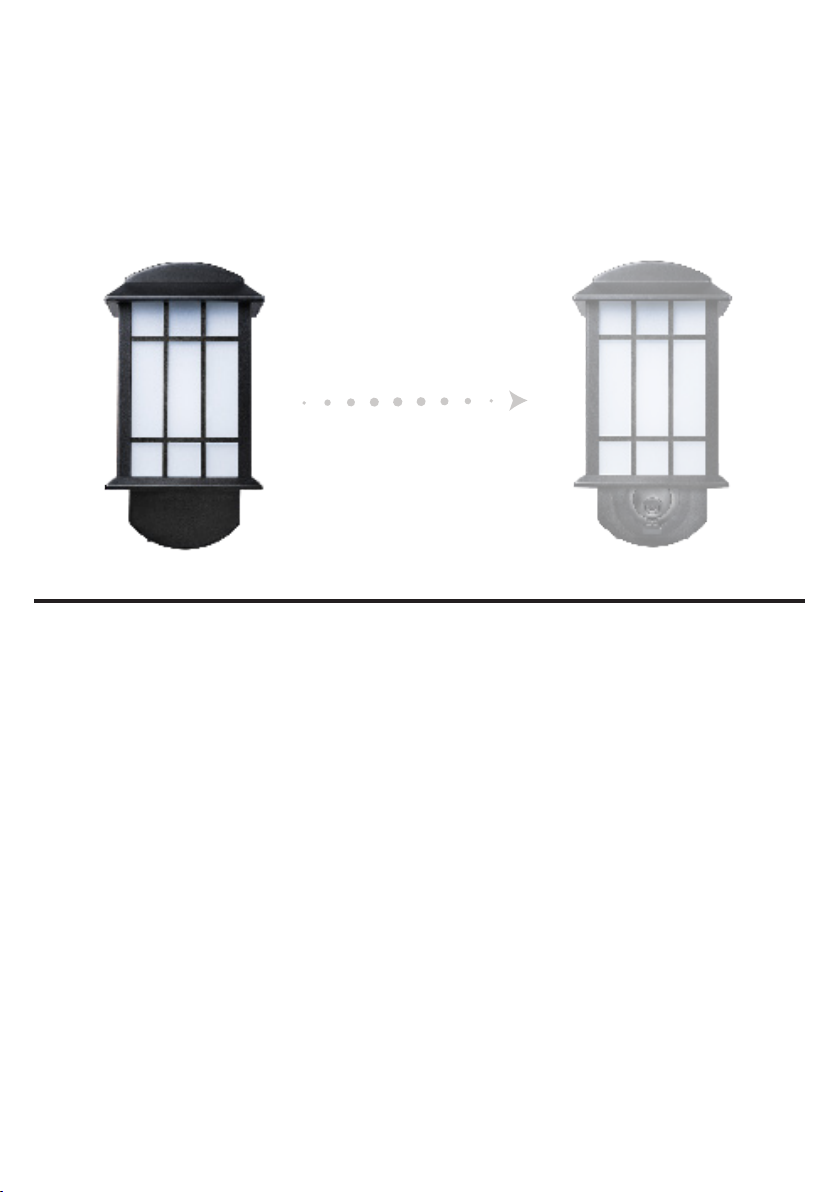

Un d’appoint sans caméra pour
votre L’éclairage de sécurité
intelligent Maximus*
La lumière d’appoint de Maximus est
uniquement compatible avec l’éclairage
de sécurité intelligent Maximus*
Jumelage facile
Compatible Bluetooth pour un jumelage facile avec votre L’éclairage de
sécurité intelligent Maximus*
Synchronisation automatique
Se synchronise automatiquement avec les paramètres que vous avez créés
pour votre L’éclairage de sécurité intelligent Maximus*
Conception similaire
Conçu pour être similaire à votre L’éclairage de sécurité intelligent Maximus*
sans caméra ou interphone
* Vendu séparément

SPL06-07A1N4-BKT
SPL06-07A1N4-ORB
MANUAL DE INSTRUCCIONES
Luz compañero
En caso de preguntas / piezas de repuesto, comuníquese con nuestro servicio de atención al
cliente llamando al 1-855-869-0304, de lunes a domingo de 6:00 a 18:00, hora del Pacífico o
por correo electrónico a: [e-mail]

12
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
ALuminaria 1
B Tipo A bombilla LED 6W 1
C Soporte de montaje con (2) tuercas y (2) tornillos largos 1
D Libro de luminaria de sujeción 1
E Tornillos de luminaria de Indicador de longitud 1
F (2) tornillos largos y cortos para la caja de distribución 4
G Tuercas decorativas de luminaria 2
HTuercas 3
AB
CD
F
E
G
H

13
INFORMACIÓN DE SEGURIDAD
PREPARACIÓN
INSTALACIÓN
ADVERTENCIA
•Riesgo de incendio o descarga eléctrica. La instalación de lámparas a 120 V requiere de conocimiento
previo sobre los sistemas eléctricos de las luminarias. Si no está calificado, no intente realizar la instalación.
Contáctese con un electricista calificado.
•Desconecte la electricidad en el fusible o en el interruptor antes de instalar o realizar labores de mantenimiento.
•El interior no contiene piezas utilizables por el usuario. Para evitar el riesgo de descarga eléctrica, no desmonte
el producto.
•Para prevenir abrasión o daño al cableado, no exponer los cables a bordes de láminas de metal u otros objetos
afilados.
•Utiice únicamente en circuitos de 60 Hz, 120V CA y con un foco de 75 W como máximo.
•Antes de comenzar a ensamblar el producto, asegúrese que todas las piezas estén presentes. Compare las
piezas con la lista de contenido del paquete. Si hay alguna pieza faltante o dañada, no intente ensamblar el
producto.
• Herramientas necesarias:
Destornillador Phillips
Escalera de tijera
Sellador de silicón (opcional)
2
1
34
4
Asegúrese de que las tuercas y los tornillos
largos estén colocados en el soporte como
se indica. Ajuste el ángulo giratorio según su
caja de distribución.
Use el indicador de longitud del tornillo para
ajustar la longitud de los dos tornillos largos.
Luego, apriete las dos tuercas.
Apriete los tornillos del medio en el soporte para que
permanezca estable. Asegure el soporte en la caja de
distribución con los (2) tornillos de distribución. Elija pares
cortos o largos según sea necesario.
Use el gancho de sujeción para suspender la luminaria y tener
ambas manos libres para realizar el cableado. Conecte la
parte inferior del gancho (cuadrado) al tubo del tornillo
derecho. Cuelgue la parte superior del gancho en el soporte
de montaje.

14
56
7
Utilice conectores de cable para conectar
los cables negros. Coloque ambos cables
dentro del conector hasta hacer tope y gírelo
para asegurarlos. Luego, repita lo mismo
con los cables blancos y los cables de tierra.
Los colores de los cables de pared pueden
varirar. Recomendación: utilice un detector
de voltaje para confirmar que la alimentación
se encuentra apagada.
Monte la luminaria a los tornillos largos
como se indica. Luego, instale las dos
tuercas decorativas. Instale el bombillo.
Aplique sellador de silicón entre la pared y la
luminaria (opcional).
Sostenga la luminaria con ambas manos y nivele los dos
tornillos largos de la luminaria en el piquete de tornillo de la
lámpara.

15
Un accesorio complementario sin
cámara para su Maximus Smart
Security Light*
La luz compañero Maximus
sólo es compatible con
Maximus Smart Security Light*
Emparejamiento sencillo
Compatible con Bluetooth para un emparejamiento sencillo con su Smart
Security Light existente
Sincronización automática
Se sincroniza automáticamente con la configuración que creó para su Smart
Security Light existente
Diseño similar
Presenta un diseño similar a su Smart Security Light, sin cámara ni
intercomunicador
* Se vende por separado
