Mcombo 6160 User manual

Pfillo GmbH
6160-7040
Sofa assembly instruction
（English / Deutsch / Français / Español / Italiano）

Thank you for choosing a MCombo product. This instruction is a
part of the 6160-7040 Recliner and includes important information
about installation and use. Please read these instructions
carefully before use. This Installation Guide is supplied in different
languages, so please select the language you wish to read.
Please keep this manual for future reference. If you transfer the
product to a third party, be sure to include this instruction guide.
Sofa assembly instruction 7040
- 01 -
Index
English
Deutsch
Français
Español
Italiano
02
07
12
17
22

C1
Power cord
Chair base
Sofa assembly instruction 7040
Ａ
Ｆ
Ｂ
Ｇ
Ｃ
Ｈ
Ｄ Ｅ
Ｉ
1X
1X
1X
Backrest
2X
Armrest
1X
Power supply 2
1X
Power supply 1
STEP 1
STEP 2
- 02 -
C1
C2
Ｃ
Ａ
EN
Ｂ
Ａ
C1
C2
C2
2X
Anti-back-tipping Set
1X
Remote control 1
Ｉ1Ｉ2
1X
Remote control 2

1. Connect cables ①and ②of the same color from the backrest and the
cushions to one another.
2. Connect cable ③from the backrest to power supply unit D .
3. Connect cable ④from the backrest to remote control E .
4. Connect cable ⑤from the seat base to the power supply unit F .
5. Connect cable ⑥from the seat base to the remote control I1 .
6. Connect cable ⑦from armrest C2 to remote control I2 .
- 03 -
The motor cable is rolled around the push rod behind the seat base.
NOTE：
Backrest
Ｉ
C1 C2
2
1
Ｈ
Remote control 1 Remote control 2
Ｄ
Power supply 1
Ｅ
Power supply 2
Cushion
3 4 5
6
2
1
STEP 3
Sofa assembly instruction 7040
EN
Ｉ1Ｉ2

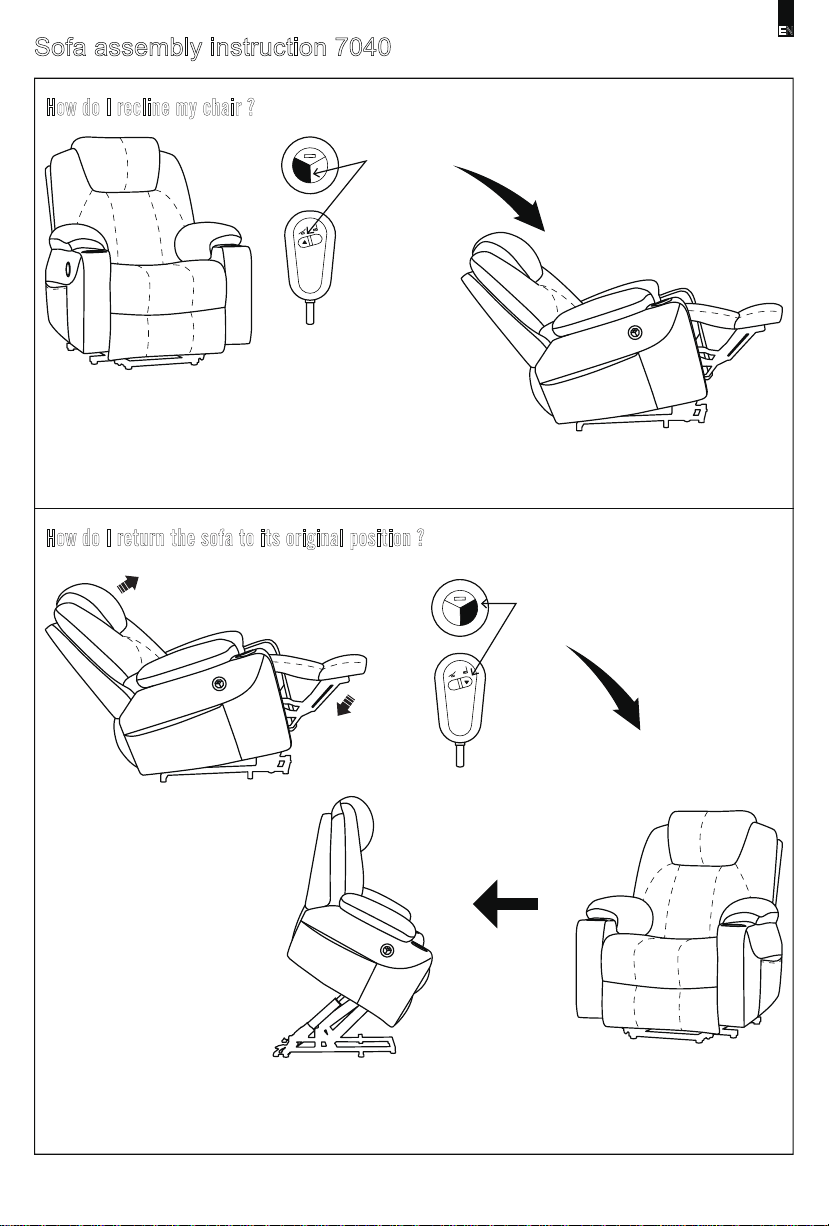

How do I return the sofa to its original position ?
- 04 -
The backrest can be electrically adjusted continuously to 140° at the touch of a button.
Sofa assembly instruction 7040
EN
How do I recline my chair ?
1. Press the button to return the legrests to their original position.
2. If you keep the button pressed, the sofa can be tilted forward.
Press
Press

How to use the remote control for massage ?
- 05 -
On/OFF: The massage is activated and paused.
HEAT: The heating function of the rear area is turned on and off.
MODE: There are various vibration modes to choose from.
1. Continuous vibration
2. Periodic vibration from strong to weak
3. Intermittent vibration
TIMER: The timer can be set in units of 10/20/30 minutes.
Massage zones: Individual massage zones for back, Lumbar, thighs and
legs can be selected.
INTENSITY: Different intensities of low/medium/high can be set.
①
②
③
④
⑤
⑥
Sofa assembly instruction 7040
HEAT
L
123
10 20 30
M H
BACK
MODE
TIMER
INTENSITY
LUMBAR
THIGH
LEG
EN

How to use the remote control for the standing-up aid/assistant ?
- 06 -
Move the backrest down, the foot section up (lying position).
Backrest straight, foot section down (sitting position);
Keep pressing: tilt the sofa forwards (stand-up aid).
Sofa assembly instruction 7040
EN

C1
Power Code
Sitzbasis
Sofa assembly instruction 7040
Ａ
Ｆ
Ｂ
Ｇ
Ｃ
Ｈ
Ｄ Ｅ
Ｉ
1X
1X
1X
Rückenlehne
2X
Armlehne
1X
Netzadapter 2
1X
Netzadapter 1

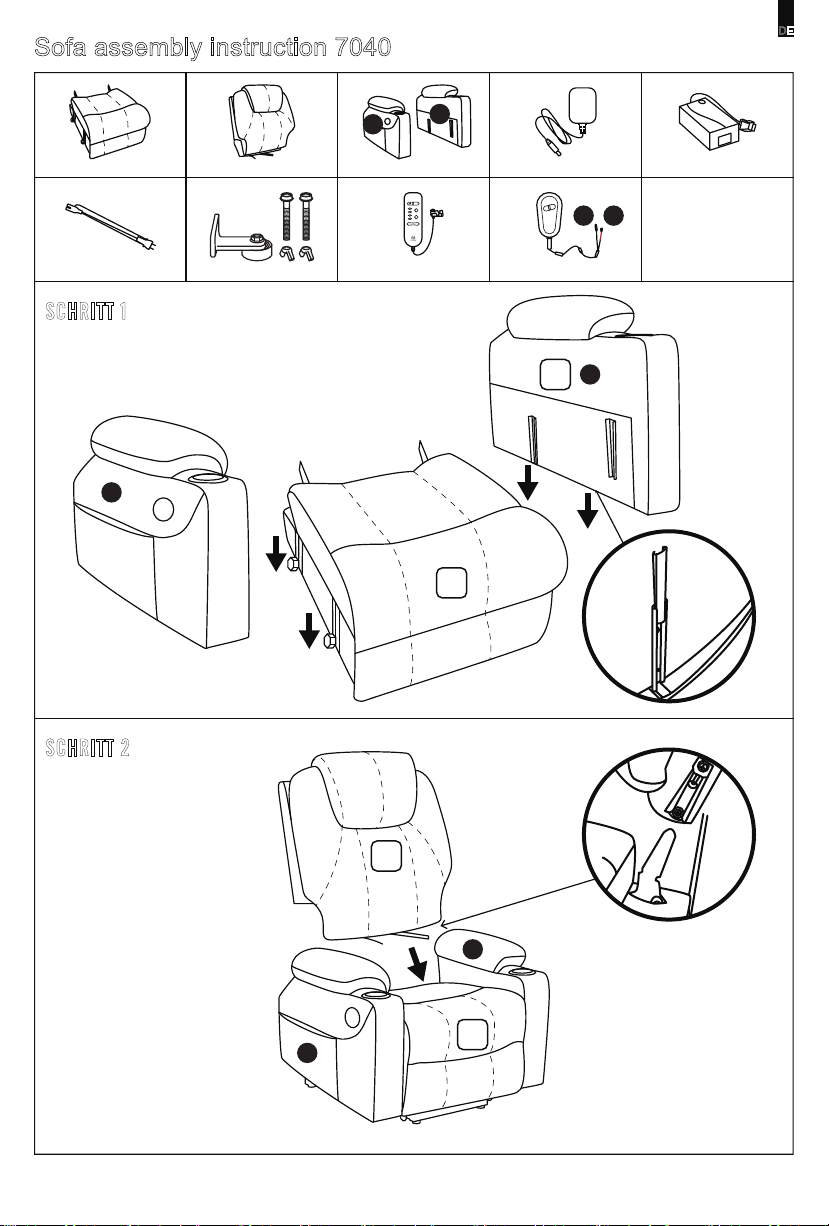

SCHRITT 1
SCHRITT 2
- 07 -
C1
C2
Ｃ
Ａ
Ｂ
Ａ
C1
C2
C2
2X
Kippschutz-Set
1X
Fernbedienung 1
Ｉ1Ｉ2
1X
Fernbedienung 2
DE

Sofa assembly instruction 7040
DE
- 08 -
Die Kabel des Motors ist um die Schubstange hinter der Sitzbasis gewickelt.
HINWEIS：
Rückenlehne
Ｉ
C1 C2
2
1
Ｈ
Fernbedienung 1 Fernbedienung 2
Ｄ
Netzteil 1
Ｅ
Netzteil 2
Kissen
3 4 5
6
2
1
SCHRITT 3
Ｉ1Ｉ2

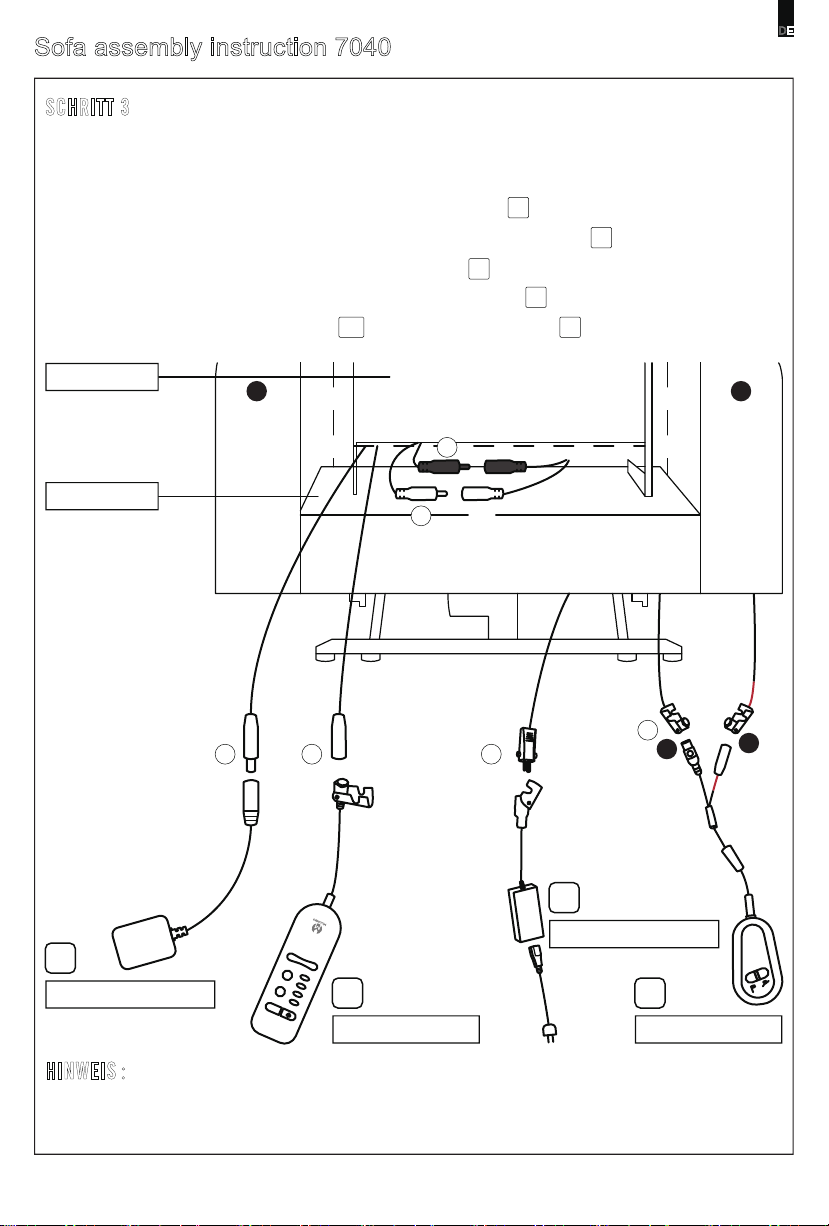

1. Kabel ①und 1,Kabel ②und 2 derselben Farbe aus der Rückenlehne
und den Kissen miteinander verbinden.
2. Kabel ③aus der Rückenlehne mit Netzteil 1 D verbinden.
3. Kabel ④aus dem Rückenlehen mit Fernbedienung 1 E verbinden.
4. Kabel ⑤aus der Sitzbasis mit Netzteil 2 F verbinden.
5. Kabel ⑥aus der Sitzbasis mit Fernbedienung I1 verbinden.
6. Kabel ⑦ aus der Armlehne C2 mit Fernbedienung I2 verbinden.

Sofa assembly instruction 7040
DE

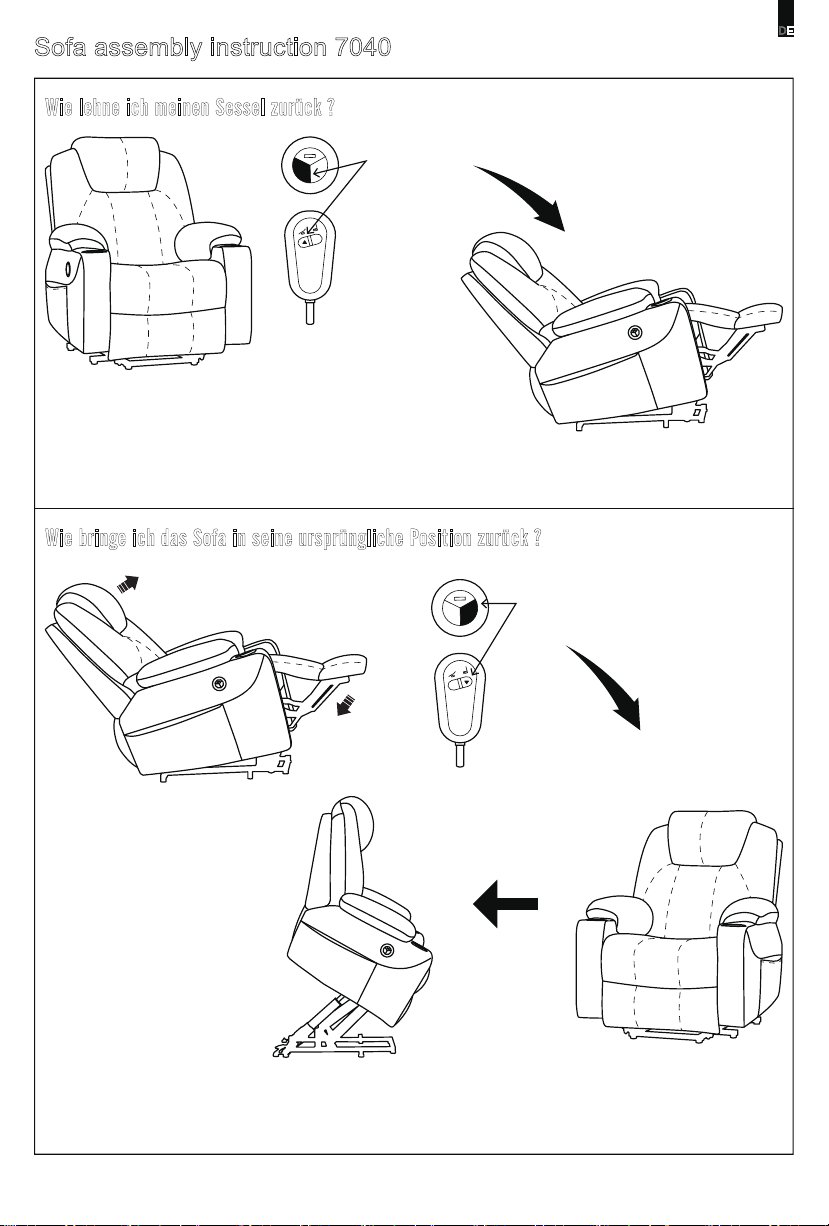

Wie bringe ich das Sofa in seine ursprüngliche Position zurück ?
- 09 -
Die Rückenlehne lässt sich elektrisch per Knopfdruck bis zu 140 ° stufenlos auf
verstellen.
Wie lehne ich meinen Sessel zurück ?
1. Drücken Sie die Taste, um die Beinstützen in ihre ursprüngliche Position zu bringen.
2. Halten Sie diesen Taste gedrückt, kann das Sofa nach vorne geneigt werden.
Drücken
Drücken

Sofa assembly instruction 7040
DE
Wie benutze man die Fernbedienung für die Massage ?
- 10 -
On/OFF: Die Massage wird aktiviert und pausiert.
HEAT: Die Heizfunktion im Rückenbereich wird ein- und ausgeschaltet.
MODE: Verschiedene Vibrationsmodi stehen zur Auswahl.
1. ständige Vibration
2. periodische Vibration von stark bis schwach
3. intermittierender Vibration
TIMER: Der Timer kann in 10/20/30-Minuten-Schritten eingestellt werden.
Massagezonen: Individuelle Massagezonen für Rücken, Wirbelsäule,
Oberschenkel und Beine stehen zur Auswahl.
INTENSITY: Verschiedene Intensitäten von niedrig/mittel/hoch sind einstellbar.
①
②
③
④
⑤
⑥
HEAT
L
123
10 20 30
M H
BACK
MODE
TIMER
INTENSITY
LUMBAR
THIGH
LEG

Sofa assembly instruction 7040
DE

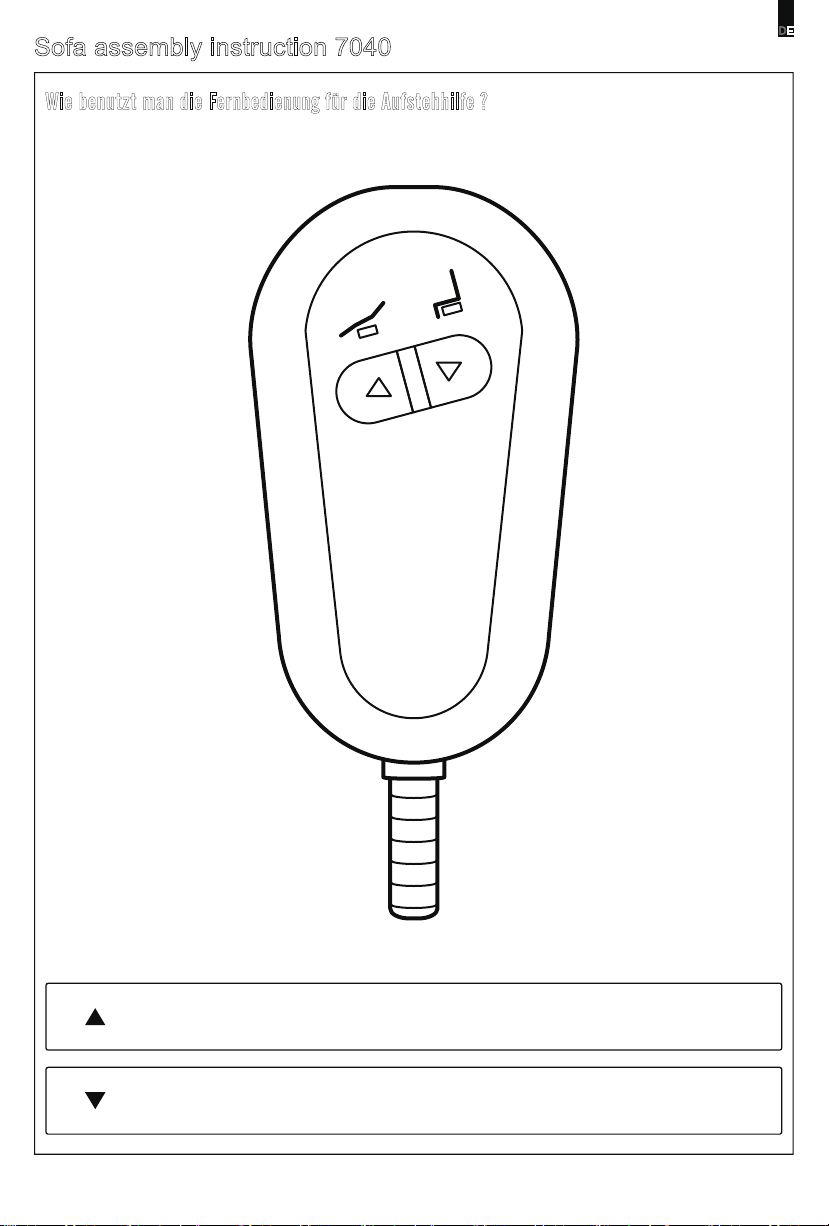

Wie benutzt man die Fernbedienung für die Aufstehhilfe ?
- 11 -
Rückenlehne nach unten, Fußteil nach oben stellen (Liegeposition).
Rückenlehne gerade, Fußteil nach unten (Sitzposition);
weiter drücken: Sofa nach vorne neigen (Aufstehhilfe).

Sofa assembly instruction 7040
FR
C1
Code d'alimentation
Base de la chaise
Ａ
Ｆ
Ｂ
Ｇ
Ｃ
Ｈ
Ｄ Ｅ
Ｉ
1X
1X
1X
Dossier
2X
Accoudoir
1X
Alimentation électrique 2
1X
Alimentation 1
- 12 -
C1
C2
Ｃ
Ａ
Ｂ
Ａ
C1
C2
C2
2X
Ensemble anti-basculement
1X
Télécommande 1
Ｉ1Ｉ2
1X
Télécommande 2
ÉTAPE 1
ÉTAPE 2

Sofa assembly instruction 7040
FR
Rückenlehne
Ｉ
C1 C2
2
1
Ｈ
Télécommande 1 Télécommande 2
Ｄ
Alimentation 1
Ｅ
Alimentation électrique 2
Kissen
3 4 5
6
2
1
Ｉ1Ｉ2

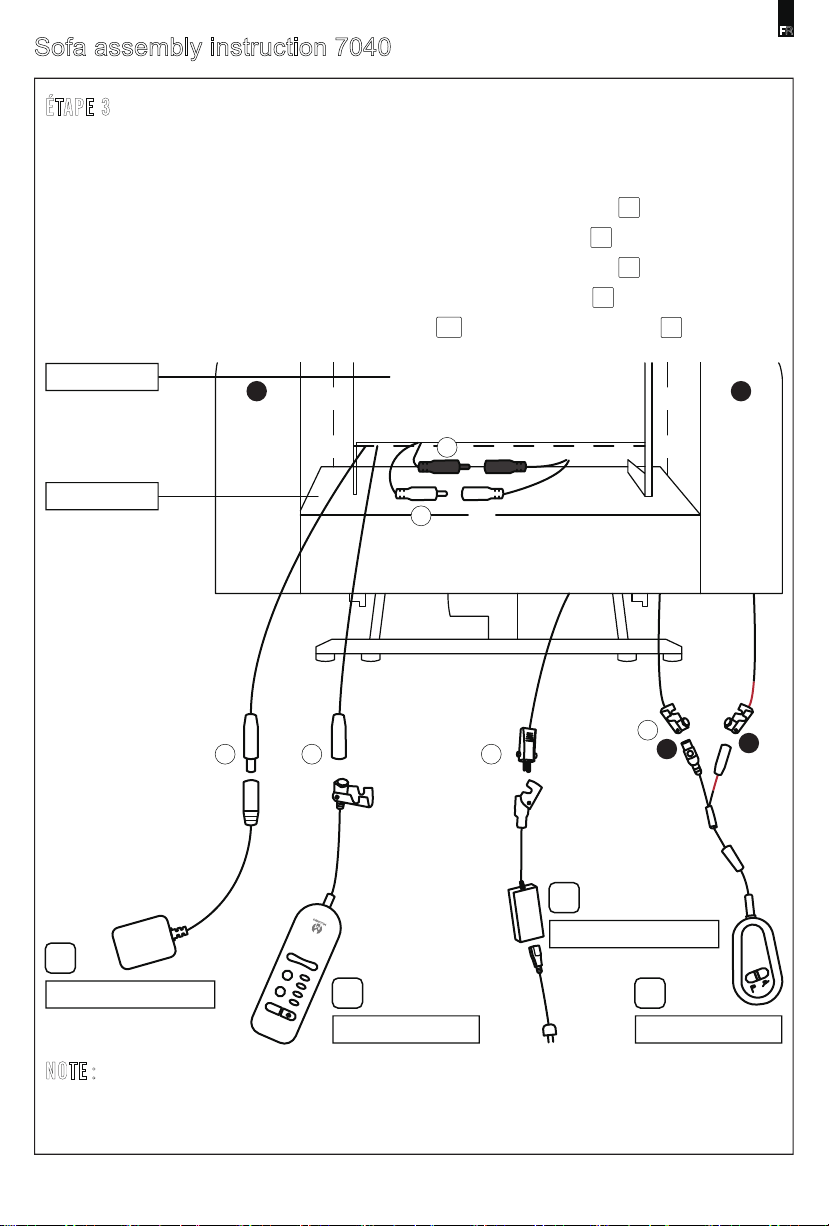

1. Connectez les câbles①et ②de même couleur du dossier et des
coussins l'un à l'autre.
2. Connectez le câble ③du dossier au bloc d'alimentation D .
3. Connectez le câble ④du dossier à la télécommande E .
4. Connectez le câble ⑤de la base au bloc d'alimentation F .
5. Connectez le câble ⑥de la base à la télécommande I1 .
6. Connectez le câble ⑦de l'accoudoir C2 à la télécommande I2 .
ÉTAPE 3
Le câble du moteur est enroulé autour de la tige de poussée derrière la base du siège.
NOTE：
- 13 -

Comment remettre le canapé dans sa position initiale ?
Comment incliner mon fauteuil ?
1. Appuyez sur le bouton pour remettre le repose-jambes dans sa position initiale.
2. Si vous maintenez le bouton enfoncé, le canapé peut être incliné vers l'avant.
Pousser
Pousser
- 14 -
Sofa assembly instruction 7040
FR
Le dossier peut être réglé électriquement en continu jusqu'à 140°par simple
pression sur un bouton.

Sofa assembly instruction 7040
FR
Comment utiliser la télécommande pour le massage ?
- 15 -
On/OFF: Le massage est activé et mis en pause.
HEAT: La fonction de chauffage de la zone arrière est activée et désactivée.
MODE: Vous avez le choix entre plusieurs modes de vibration.
1. Vibrations continues
2. Vibration périodique de forte à faible
3. Vibrations intermittentes
TIMER: La minuterie peut être réglée par unités de 10/20/30 minutes.
Zones de massage: Des zones de massage individuelles pour le dos,leslombaires,
INTENSITY: Différentes intensités de faible/moyen/élevé peuvent être réglées.
①
②
③
④
⑤
⑥
HEAT
L
123
10 20 30
M H
BACK
MODE
TIMER
INTENSITY
LUMBAR
THIGH
LEG
les cuisses et les jambes peuvent être sélectionnées.

Sofa assembly instruction 7040
FR

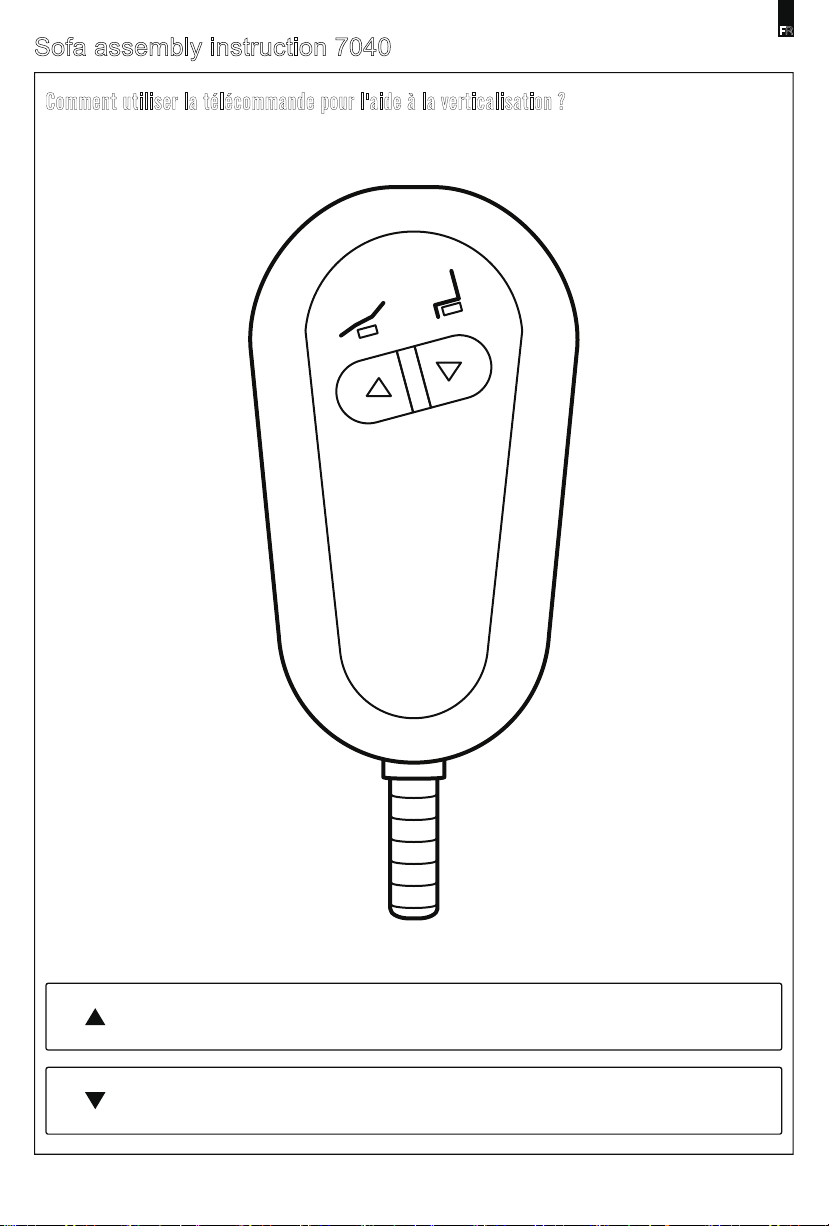

Comment utiliser la télécommande pour l'aide à la verticalisation ?
- 16 -
Déplacez le dossier vers le bas, la partie pieds vers le haut (position allongée).
le dossier est droit, le pied est abaissé (position assise);
maintenir la pression : incliner le canapé vers l'avant (aide à la verticalisation).

Sofa assembly instruction 7040
ES
- 17 -
C1
Código de alimentación
Base de la silla
Ａ
Ｆ
Ｂ
Ｇ
Ｃ
Ｈ
Ｄ Ｅ
Ｉ
1X
1X
1X
Respaldo
2X
Reposabrazos
1X
Fuente de alimentación 2
1X
Fuente de alimentación 1
C1
C2
Ｃ
Ａ
Ｂ
Ａ
C1
C2
C2
2X
Juego antivuelco
1X
Mando a distancia 1
Ｉ1Ｉ2
1X
Mando a distancia 2
PASO 1
PASO 2

Rückenlehne
Ｉ
C1 C2
2
1
Ｈ
Télécommande 1 Télécommande 2
Ｄ
Alimentation 1
Ｅ
Alimentation électrique 2
Kissen
3 4 5
6
2
1
Ｉ1Ｉ2
- 18 -
Sofa assembly instruction 7040
ES
1. Conecta los cables ①y ②del mismo color del respaldo y los cojines
entre sí.
2. Conecte el cable ③del respaldo a la fuente de alimentación D .
3. Conecte el cable ④del respaldo al mando a distancia E .
4. Conecte el cable ⑤de la base a la fuente de alimentación F .
5. Conecte el cable ⑥de la base al mando a distancia G .
6. Conecte el cable ⑦del reposabrazos C2 al mando a distancia I2 .
PASO 3
El cable del motor se enrolla alrededor de la barra de empuje detrás de la base del asiento.
NOTA：

¿Cómo devuelvo el sofá a su posición original ?
¿Cómo puedo reclinar mi silla ?
1. Pulse el botón para devolver los reposapiernas a su posición original.
2. Si mantiene el botón pulsado, el sofá puede inclinarse hacia delante.
Presione
Presione
Sofa assembly instruction 7040
ES
- 19 -
El respaldo puede ajustarse eléctricamente de forma continua hasta 140° con sólo
pulsar un botón.
