MD SPORTS BL090Y21003 User manual

www.medalsports.com877-472-4296
Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
BL090Y21003
Sam’s Club USA.com

This product is covered by a limited warranty that is
effective for 90 days from the date of purchase. If, during
the limited warranty period, a part is found to be
defective or breaks, we will offer replacement parts at
no cost to you, the customer. The only exceptions to the
warranty include mainframes, table tops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages
due to improper usage, alteration, misuse, abuse,
accidental damage or neglect.
This Limited Warranty gives you specific legal rights and
you may also have other rights vary from one State
(province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will
be required before any warranty service is initiated. For
all requests for warranty service, please feel free to
contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for
the return/refund policy from the store, We, at Medal
Sports, cannot handle the product which is out of
product’s limited warranty since we only provide
available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE!
Este producto está cubierto por una garantía efectiva
de 90 días a partir de la fecha de su compra. Durante el
periódo límite de la garantía, si una parte defectuosa o
quebrada es encontrada, nosotros ofreceremos una
reparación o un reemplazo de la partes sin ningún costo
para ud, nuestro cliente. Las únicas excepciones de la
garantía incluyen unidad principals, tableros de mesa,
superficies, pilas o herramientas.
La susodicha garantía no se aplicará en los casos de
daños y perjuicios debido al uso impropio, la alteración,
el mal uso, el abuso, el daño accidental o la negligencia.
Esta garantía limitada le da a usted derechos legales
específicos, usted también puede tener otros derechos
que varían de un estado (provincia) a otro.
EL RECIBO DE LA COMPRA (U otra prueba de compra)
sería requerida antes que cualquier servicio de garantía
fuera iniciada. Para todo pedido por servicio de
garantía, por favor siéntase libre de ponerse en contacto
con nuestro Departamento de Servicio de Consumidor.
Por favor tenga atención sobre el Límite de Garantía de
su producto de la política de vuelta/reembolsa desde la
tienda, Nosotros, Medal Sports, no podemos manejar el
producto que está fuera del límite de garantía ya que
proporcionamos solamente partes disponibles. ¡Gracias!
¡POR FAVOR PÓNGASE EN CONTACTO CON
NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA
TIENDA!
MD SPORTS
877-472-4296
www.medalsports.com
DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA
WE ARE READY
TO HELP ESTAMOS LISTOS PARA AYUDAR
Customer Service
Toll Free
Servicio al Cliente
Llamados gratuitos
Please Contact Por favor Contacto
Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST
Lunes a Viernes,
9:00 a.m. a 5:00 p.m. ET
For additional resources and
Frequently Asked Questions,
please visit us at
Por mayor información y
preguntas frecuentes, favor
visitarnos en
English Español
GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY
BL090Y21003 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
BL090Y21003 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)
Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer a baja velocidad
High Torque Over Tightened
/ Una alta velocidad puede
apretar demasiado
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use furniture polish spray to clean the
exterior surfaces of the product.
This is not a children's toy, adult supervision is
required for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no se siente, suba o incline sobre el producto.
Por favor no arrastre el producto cuando lo mueva de
lugar para evitar daño en las patas de la mesa.
Por favor use solamente spray de pulido para muebles
para limpiar la superficie exterior del producto.
Este no es un juguete para niños, se requieren la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
- Not Included
- Not Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE AVISO IMPORTANTE
Adult assembly required.
CHOKING HAZARD - This item contains small parts.
Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas. No es apto para niños menores de 3 años de
edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Wrench
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Inglesa
- No incluido
- No incluido
- Incluido
X4
At least 4 adults needed
Se necesitan al menos 4
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domésticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
húmedos o mojados

English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
BL090Y21003 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)
Brush Cepillo
22
x1
Chalk Tiza
23
x2
Cue Taco
20
x2
Triangle Triángulo
21
x1
Billiard Ball Set Bola de billar
24
x1
FOR FIG. 12
FOR FIG. 12
FOR FIG. 12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

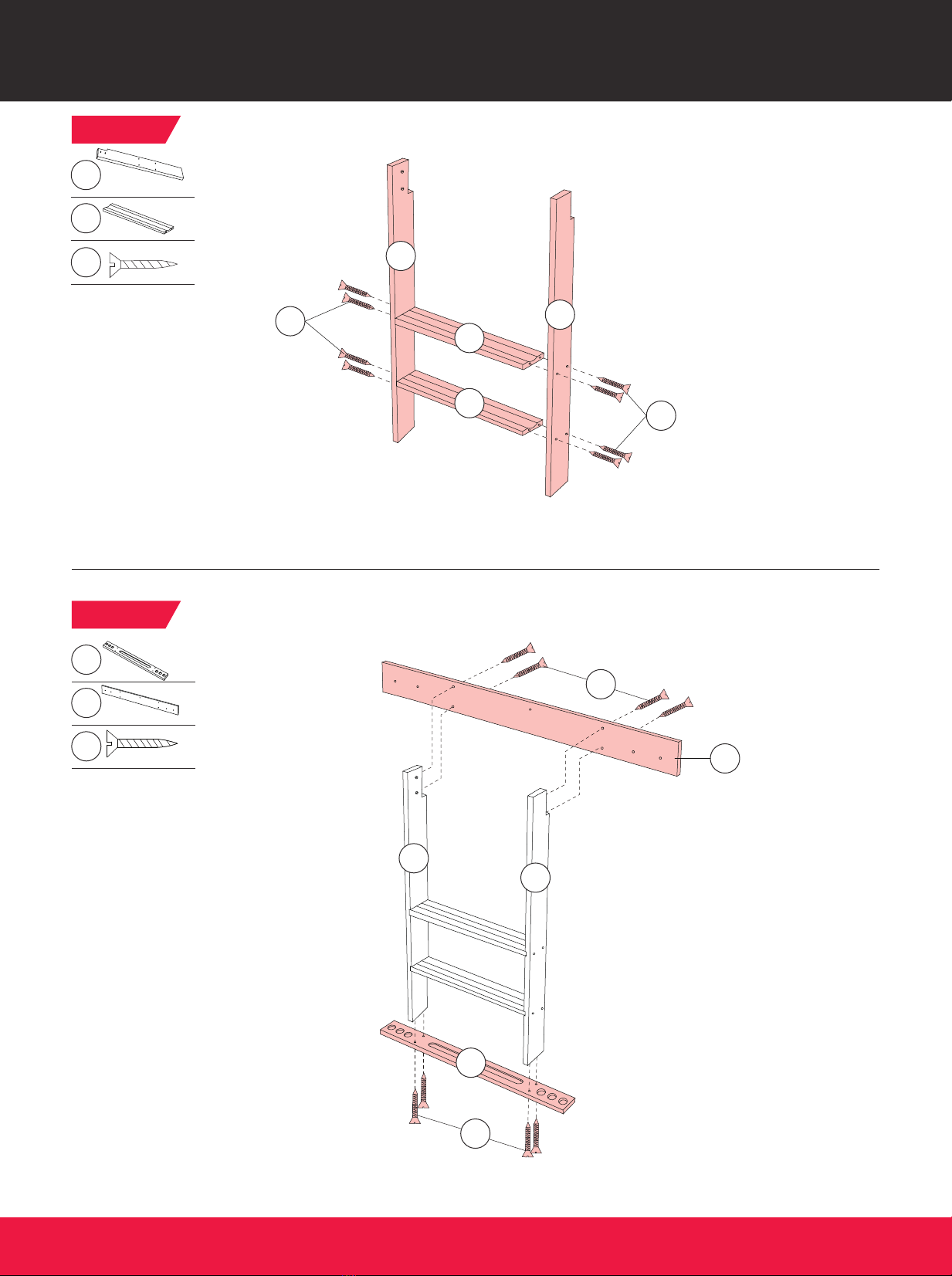

Cue Rack-
Side Panel
Estante de tacos-
Panel lateral
6
x2
FOR FIG. 9
Left Leg Pata izquierda
3
x2
FOR FIG. 5
End Leg Panel Panel de
pata final
4
x2
FOR FIG. 6

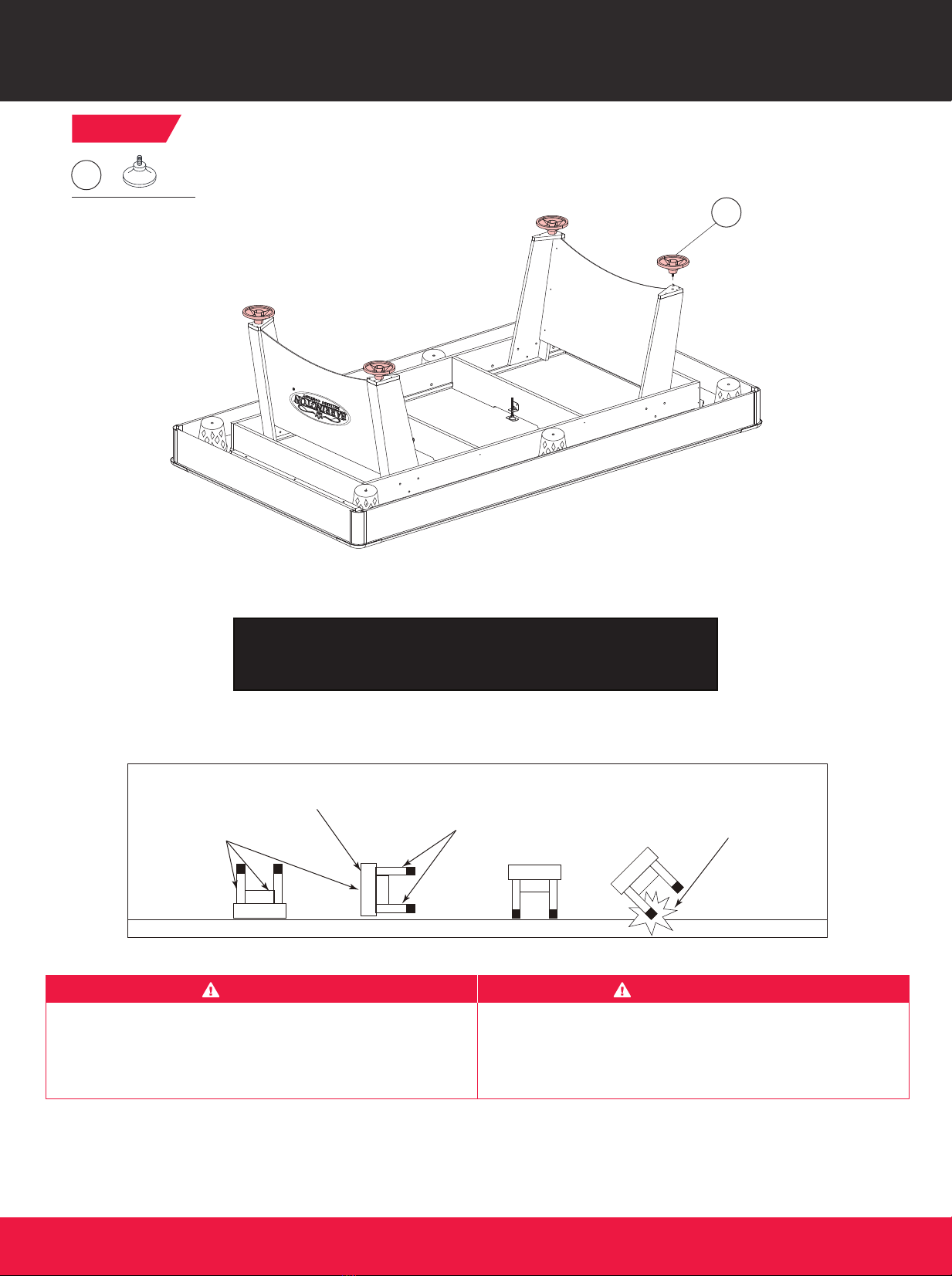

Leg Leveler Nivelador
de la pata
5
x4
FOR FIG. 7
Right Leg Pata derecha
2
x2
FOR FIG. 5
Cue Rack Hook Gancho del
estante de tacos
10
x2
FOR FIG. 11
End Top
Board
Tablero
superior final
14
x2
FOR FIG. 1
Cue Holder Sujetador de
tacos
11
x2
FOR FIG. 11
Triangle Holder Sujetador de
triángulo
12
x1
FOR FIG. 11
Lower End
Apron
Delantal
final inferior
13
x2
FOR FIG. 1
Cue Rack-
Middle Shelf
Estante de tacos-
Repisa de en medio
7
x2
FOR FIG. 9
Cue Rack-
Base Panel
Estante de tacos-
Panel de base
8
x1
FOR FIG. 10
Cue Rack-
Top Panel
Estante de tacos-
Panel superior
9
x1
FOR FIG. 10
Mainframe Unidad
principal
1
x1
FOR FIG. 4
PART NUMBER
NÚMERO DE PIEZA
PART
PIEZA
PART NAME
FIG. NUMBER
NÚMERO DE FIG.
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
Glue Pegamento
19
x1
FOR FIG. 1
Side Top
Board
Tablero
superior lateral
16
x2
FOR FIG. 1
Lower Side
Apron
Delantal lateral
inferior
15
x2
FOR FIG. 1
Adjustable
Bracket
Corchete
regulable
17
x2
FOR FIG. 2
Support
Board
Tablero de
soporte
18
x2
FOR FIG. 2
ACCESORIOSACCESSORIES

English Español
HARDWAREHARDWARE
BL090Y21003 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
T4x12mm Screw Tornillo T4x12mm
A5
x5
FOR FIG. 11
4x45mm
Flat Head Screw
Tornillo de cabeza
plana 4x45mm
A7
x26
FOR FIG. 1, 10
M8 Spring
Lock Washer
Arandela de
cerradura
de resorte M8
A6
x12
FOR FIG. 5
4x38mm Screw Tornillo 4x38mm
A8
x8
FOR FIG. 9
M8x38mm Bolt Perno
M8x38mm
A1
x12
FOR FIG. 5
M8 Washer Arandela M8
A2
x12
FOR FIG. 5
T4x15mm Screw Tornillo T4x15mm
A3
x12
FOR FIG. 6
M6 Washer Arandela M6
A13
x18
FOR FIG. 4
M6x22mm
Bolt
Perno
M6x22mm
A12
x18
M5x25mm
Bolt
Perno
M5x25mm
A10
x4
3x16mm Screw Tornillo 3x16mm
A4
x4
FOR FIG. 11
4x18mm Screw Tornillo 4x18mm
A9
x4
FOR FIG. 4
Wrench Llave inglesa
A15
x1
A11
x16
FOR FIG. 3 FOR FIG. 4FOR FIG. 2
4x45mm
Screw
Tornillo
4x45mm
A14
x2
FOR FIG. 11
4x32mm
Screw
Tornillo
4x32mm
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages. If any parts are missing, call our
customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas. Si falta alguna pieza,
llame a nuestro servicio al cliente.
1.
2.
ANTES DE MONTARBEFORE ASSEMBLY
Square Nut
with Screws
Tuerca
cuadrada
con tornillos
P1
x4
FOR FIG. 5
M8 T - Nut Tuerca - T M8
P3
x12
FOR FIG. 5
Corner Pocket Bolsillo de
esquina
P5
x4
FOR FIG. 8
Top Corner Esquinero superior
P4
x4
FOR FIG. 8
Side Pocket Bolsillo lateral
P6
x2
FOR FIG. 8
Fabric Pocket Bolsillo de tela
P7
x6
FOR FIG. 4
M5 T - Nut Tuerca - T M5
P8
x4
FOR FIG. 2
Apron Corner Delantal de
rincón
P2
x4
FOR FIG. 4

FIG. 1
x18
A7
15
x2
x2
16
13
x2
x2
14
x1
19
19
14 & 16
Note: Apply the Glue (19) onto the grooves
of the Side and End Top Boards (14 & 16).
Nota: Aplicar el pegamento (19) en las
ranuras de las tablas lateraly tablero
superior lateral (14 & 16).
A7
13
14
A7
15
16
FIG. 2
x4
x1
A10
A15
18
x2
x2
17
P8 x4
Pre-installed
English Español
MONTAJEASSEMBLY
BL090Y21003 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
Note: Please note that Adjustable Bracket (17) and
Support Boards (18) must be parallel with each other.
Nota: Favor notar que los corchete regulable (17) y las
placas de soporte (18) deben venire enparalelo.
17 A15
18
Note: P8 on the back.
Nota: P8 está en la espalda.
P8
A10
17
18
Note: Black laminate this side.
Nota: Lámina negra este lado.
Note: Black laminate this side.
Nota: Lámina negra este lado.
18

FIG. 3
x16
A11
English Español
MONTAJEASSEMBLY
BL090Y21003 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)
A11
A11
15
15
13
14
14
13
16
18
A11
A11
18
18
16
18

FIG. 4
x1
1
x6
P7
x4
P2
Pre-installed
Pre-installed
x18
A13
x18
A12
x4
A9
x1
A15
1
A13
A12
1
P7
P2
18
17
A9
1
English Español
MONTAJEASSEMBLY
BL090Y21003 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)
FIG. 3 Assembly
/ Montaje FIG. 3

FIG. 5
x12
A1
x12
A2
x12
A6
x2
3
x12
P3
2x2
x4
P1
Pre-installed
Pre-installed
x1
A15
P1
1
A2
A6 A1
2
2
3
3
P3
FIG. 6
x12
A3
4x2
4
4
Note: Both logo panels should be inverted when
assembling.
Nota: Ambos paneles del logo deben ser invertido
cuando ensamblar.
A3
English Español
MONTAJEASSEMBLY
BL090Y21003 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

5
English Español
MONTAJEASSEMBLY
BL090Y21003 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
FIG. 7
5x4
Four strong adults are recommended to turn over
the table as shown.
1. Lift the table off the ground.
2. Turn the table over.
3.
Place it on all feet at the same time on the ground.
Se recomienda la participación de cuatro adultos para
invertir la mesa como se muestra.
1. Levante la tabla del suelo.
2. Voltee la mesa.
3. Coloque las patas en el suelo al mismo tiempo.
CAUTION PRECAUCIÓN
DO NOT LEAN THE
TABLE ON ITS LEGS
/ NO INCLINAR LA MESA
SOBRE LAS PATAS
DO NOT HOLD THE TABLE
BY THE LEGS
/ NO SOSTENER LA MESA
POR LAS PATAS
HOLD BY THE
TABLETOP
/ SOSTENER DE
LA SUPERFICIE
DE LA MESA
CABINET
/ GABINETE
Note: Go back and make sure that all connections are tightened.
Nota: Vuelva y asegúrese que todas las conexiones están apretadas.

NOTE: DO NOT lift the table by the pockets. If you move the table, do not lift it by placing your hands
beneath the pockets and do not lean or put pressure on them. Do not lean or sit on the end or side
rails as this may damage the table.
NOTA: No levante la mesa por las troneras. Si mueva la mesa, no la levante por colocación de sus
manos bajo las troneras y tampoco apoyarse o haga presión sobre ellos. No inclinarse o sentarse sobre
el final o el lado de rieles, esto puede dañar la mesa.
English Español
MONTAJEASSEMBLY
BL090Y21003 www.medalsports.com10 (Continúe en la siguiente página.)(Continued on the next page.)
FIG. 8
P4
x4
x4
P5
Pre-installed
Pre-installed
x2
P6
Pre-installed
P4
P5
P6
P7
P5 P6& P5 P6&
P7
P5 P6
&
P7
P7
P5 P6& P5 P6&
P7
SIDE VIEW / VISTA LATERAL

STEP 1
ADJUST CONCAVE TABLE
AJUSTAR LA MESA CÓNCAVA
ADJUST CONVEX TABLE
AJUSTAR LA MESA CONVEXA
A15
17
A15
17
English Español
CÓMO NIVELAR SU MESAHOW TO LEVEL YOUR TABLE
BL090Y21003 www.medalsports.com11 (Continúe en la siguiente página.)(Continued on the next page.)
x1
A15
STEP 2
17
A15
Note: Under the Mainframe (1), adjust the
Adjustable Bracket (17) in order to level
the playfield of the Mainframe.
Nota: Debajo del unidad principal (1),
ajuste los corchete regulable (17) por el
orden de nivel del campo de juego del
unidad principal.
Level (Not Included)
/ Nivel (No incluido)
1
Raise
/ Subir
Lower
/ Bajar
5
Level (Not Included)
/ Nivel (No incluido)
1
17

FIG. 9
x8
A8
6
x2
x2
7
A8
A8
6
6
7
7
FIG. 10
x1
8
x1
9
A7 x8
English Español
RACK PARA ACCESORIOSASSEMBLE THE CUE RACK
BL090Y21003 www.medalsports.com12 (Continúe en la siguiente página.)(Continued on the next page.)
9
A7
8
A7
6
6

FIG. 11
x1
12
10
x2
x2
11
x5
A5
x2
A14
x4
A4
5mm
A14
SIDE VIEW / VISTA LATERAL
Note: Leave 5 mm distance.
Nota: Deje 5 mm de distancia.
A14
English Español
RACK PARA ACCESORIOSASSEMBLE THE CUE RACK
BL090Y21003 www.medalsports.com13 (Continúe en la siguiente página.)(Continued on the next page.)
10
A5
9
12
11
11
A5
A4
9

24
21
20
FIG. 12
x1
21
x2
20
x1
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
English Español
RACK PARA ACCESORIOSASSEMBLE THE CUE RACK
BL090Y21003 www.medalsports.com14 (La ultima página)(The last page)
A14
10

www.medalsports.com
