MD SPORTS CBF056_018M User manual

MODEL/MODELO: CBF056_018M
SAM’S MX
INSTRUCCIONES DE ENSAMBLAJE
ASSEMBLY INSTRUCTIONS
MESA DE JUEGOS 56INCH (142cm)
MODELO: CBF056_018M
CONTENIDO: 1 MESA GIRATORIA DESARMADA CON
ACCESORIOS
EDAD RECOMENDADA: 12 AÑOS EN ADELANTE
HECHO EN CHINA
IMPORTADO POR: COMERCIALIZADORA MÉXICO
AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,
COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD
DE MÉXICO, MÉXICO, C.P. 02770.
TEL. [phone] EXT. 31616

Español
English
www.themdsports.com
CBF056_018M 1(Continúe en la siguiente página.)
(Continued on the next page.)
Phillips Screwdriver - Not Included
Standard (Flat Head Screwdriver) - Not Included
Wrench - Included
Allen Key - Included
CAUTION! ¡PRECAUCIóN!
Electric Screwdrivers may be helpful during
assembly; however, please set a low torque and
use extreme caution.
1 - This product is intended for INDOOR use only.
2 - Please do not sit, climb or lean on the product.
3 - Please do not drag the product when moving it in order to avoid
damaging the legs.
4 - Please only use spray furniture polish to clean the exterior
surfaces on the product.
5 - This is not a child's toy, adult supervision is required for children
playing this game.
Power Tools
- Set Low Torque
High Torque
over tightened
Herramientas eléctricas
- bajo par
Alto par
más estrictas
Destornillador Phillips - No incluido
Destornillador de cabeza plana - No incluido
Llave Inglesa - Incluido
Llave Allen - Incluido
Los destornilladores eléctricos pueden ser de
gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro bajo y
sea extremadamente precavido.
WARNING:
Adult Assembly Required.
WARNING:
CHOKING HAZARD 

ADVERTENCIA:
Las tareas de montaje debe realizarlas un adulto.
PELIGRO DE ASFIXIA Este artículo contiene piezas
pequeñas. No apto para menores de 3 años.
ADVERTENCIA:
1 - Este producto está destinado para el uso INTERIOR solament e.
2 - Por favor No sientes, subas o inclínes la producto.
3 - Por favor No arrastres la producto cuando está en movimiento
para evitar el daño sobre las piernas.
4 - Por favor use sólo la cera espray de muebles para limpiar las
superficies exteriores sobre la producto.
5 - Esto no es un juguete de niños, se requieren la supervisión
adulta para niños cuando está jugando este juego.
X2
Adultos fuertes
necesarios
No tener niños en el
area de ensamble
Mantener alejados a los
animales domesticos
del area de ensamble
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el producto
en lugares humedos o mojados
Strong Adults Needed No Children in
Assembly Area Keep away from pets
Do not use or keep product
outdoors. For indoor use only.
No wet/humid conditions.
TOOLS REQUIRED HERRAMIENTAS NECESARIAS
ASSEMBLY TIPS CONSEJOS PARA EL ENSAMBLADO
IMPORTANT NOTICE! ¡AVISO IMPORTANTE!
1 - Please read the instructions carefully, and follow all assembly,
operation and safety instructions properly in order to avoid
damage or injury. For the assembly, at least two adults are
required.
2 - Some figures or drawings may not look exactly like your
product. Please read and understand the text before beginning
each assembly step.
1 - Por favor lea las instrucciones con cuidado y siga todo durante
el montaje, la operación o instrucciones de seguridad
correctamente para evitar el daño o la herida. Para el montaje,
por lo menos se requieren dos adultos.
2 - Algunas figuras o dibujos podrían parecer no estén
exactamente como su producto. Por favor lea y entienda el
texto antes de iniciar cada paso del montaje.

Side Apron Delantal Lateral End Apron Delantal Final Playfield Campo del juego Support Brace Abrazadera de
soporte
Top Slat Board Tabla de
Tira Superior
Foam Bumper Bómper de
Espuma Stop Ring Anillo de Parada
Rod Washer Arandela
de varilla
3-Hole Rod Barra de 5
Agujeros
Outside
Ball Cup
Copa exterior
para pelota
Handle MangoRod End Cap Gorra de
Barra Final
Left Leg Pata izda
5-Hole Rod Barra de 5
Agujeros
Under Leg
Pedestal
Bajo Pierna
Pedestal Support Brace Abrazadera de Soporte
End Panel - A Panele
de Punta - A
Billiards Playfield Cancha de
Juego de Billar
Right Leg Pata dcha
Side Leg Brace-A Abrazadera
de pierna later-A Side Leg Panel Panel de Pierna
Lateral
End Panel - B Panele
de Punta - B
2 3 41
x2x2 x1 x2
FOR FIG. 1, 3 FOR FIG. 1 FOR FIG. 2 FOR FIG. 4
6 7 85
x2x1 x4 x2
FOR FIG. 6 FOR FIG. 10 FOR FIG. 9 FOR FIG. 19
10 11 129
x2x2 x2 x2
FOR FIG. 9 FOR FIG. 11 FOR FIG. 11 FOR FIG. 12
14 15 1613
x2x2 x2 x2
FOR FIG. 14 FOR FIG. 15 FOR FIG. 15 FOR FIG. 19
18 19 2017
x4x2 x12 x12
FOR FIG. 21 FOR FIG. 4 FOR FIG. 20 FOR FIG. 20
22 23 2421
x6x2 x4 x16
FOR FIG. 20 FOR FIG. 20 FOR FIG. 11 FOR FIG. 20
26 27 2825
x4x16 x8 x8
FOR FIG. 20 FOR FIG. 20 FOR FIG. 21 FOR FIG. 21
30 31 3229
x4x4 x4 x4
FOR FIG. 9 FOR FIG. 18 FOR FIG. 8 FOR FIG. 14
Top Rail Riel SuperiorEnd Leg Panel Panel de
Pata Final
Knob Receiver Receptor
de Perilla Locking knob Perilla de Cerradura Leg Leveler Nivelador de patas
Plastic Strip Tira Plástica
Leg Base Bases de Pata
“L” Bracket Corchete “L”

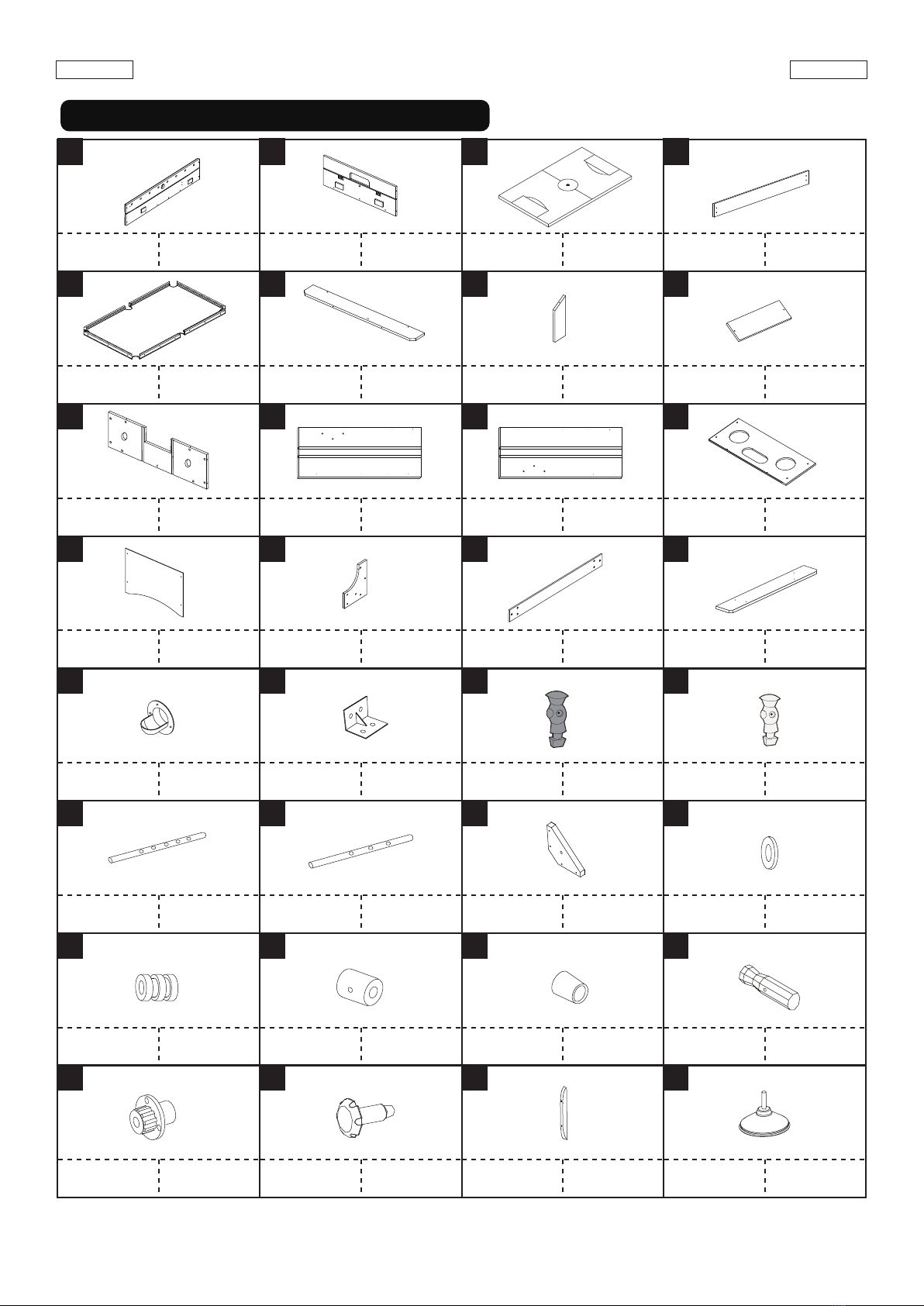

CBF056_018M PARTS LIST / LISTA DE PARTES
www.themdsports.com
CBF056_018M 2(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
Jugador - Silver Jugador - PlataJugador - NegroPlayer - Black

Cerrojo
10x45mm
10x45mm Bolt Rod clip Clip de biela Slide Scorer Marcador
deslizador
Washer 10mm Arandela 10mm
34 35 3633
x8x2 x4 x2
FOR FIG. 8 FOR FIG. 22 FOR FIG. 8 FOR FIG. 21
Brush Cepillo
Corner Pocket Tronera de la
Esquina
Bola de BillarBilliard Ball Set
Tronera LateralSide Pocket
36'' Cues Taco 36''Triangle Triángulo
Corner
Pocket Cap
Canasta de la
Esquina
Side
Pocket Cap Canasta Lateral
4x38mm Screw Tornillo 4x38mmTornillo 4x25mm4x25mm Screw 4x15mm Screw Tornillo 4x15mm3.5x38mm Screw Tornillo 3.5x38mm
4x12mm Screw Tornillo 4x12mmTornillo 4x45mm4x45mm Screw 3x12mm Screw Tornillo 3x12mm3x18mm Screw Tornillo 3x18mm
M6 Spring
Lock Washer
Arandela de
cierre de
Resorte M6
Arandela M6M6 Washer 4x12mm
Screw
Tornillo de
4x12mm
M6x24mm Bolt Cerrojo
M6x24mm
M6x32mm Bolt Cerrojo
M6x32mm
4mm Nut Tuerca 4mm
Soccer Ball Bola de fútbolWrench Llave Inglesa
Cerrojo
T4x25mm
T4x28mm Bolt 3x38mm Screw Tornillo 3x38mm
Chalk Tiza
38 39 4037
x1x1 x1 x2
46 47 4845
x8x4 x34 x20
FOR FIG. 21 FOR FIG. 19 FOR FIG. 7, 9, 10 , 13, 19 FOR FIG. 9, 14
50 51 5249
x6x16 x8 x12
FOR FIG. 1, 3, 14 FOR FIG. 21 FOR FIG. 8 FOR FIG. 8
54 55 5653
x32x32 x20 x28
FOR FIG. 12, 15, 16 FOR FIG. 12, 15, 16 FOR FIG. 12, 15 FOR FIG. 4, 5
58 59 6057
x28x28 x12 x16
FOR FIG. 20 FOR FIG. 20 FOR FIG. 16 FOR FIG. 11
62 63 6461
x2x1 x2
41
x2
FOR FIG. 5 42
x4
FOR FIG. 5 43
x2
FOR FIG. 8 44
x4
FOR FIG. 8
CBF056_018M PARTS LIST / LISTA DE PARTES
www.themdsports.com
CBF056_018M 3(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
x6
FOR FIG. 6
3.5x28mm Screw Tornillo 3.5x28mm

65
x1
Allen Key Llave Allen
CBF056_018M PARTS LIST / LISTA DE PARTES
www.themdsports.com
CBF056_018M 4(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
Side Leg Brace-B Abrazadera
de pierna later-B
x2
x2
66 FOR FIG. 15
x1
67 FOR FIG. 23
Table Tennis Net Red y poste de
Tenis de Mesa
x1
68
FOR FIG. 24
69
x2
73
x2
74
x2
75
Table Tennis Ball
Bola de
Tenis de Mesa
x2
70 FOR FIG. 8, 24
FOR FIG. 23
Table Tennis
Paddle
Paleta de Tenis
de Mesa
x2
71
Pusher Golpeador
x2
72
FOR FIG. 23
Table Tennis Post Poste de
mesa de tenis
Felt Pad Almohadilla
de Fieltro Round Puck Puck Redondo
Table Tennis
and Hockey Top
Tenis de Mesa y
Cima de Hockey
76
x2
FOR FIG. 23
Hockey Goal Gol de Hockey
x1
FOR FIG. 11
Glue Pegamento
FOR FIG. 1 FOR FIG.11 FOR FIG. 12, 15
P2 P3 P4P1
x4x4 x20
x12
Barrel Nut Tuerca de Barril
Square Nut
and Screws-A
Tuerca Cuadrada
con Cerrojos-A
Locking Seat Asiento de Clavija M6 Nut Tuerca M6
P6 P7P5
x4
x8
x2 x16
FOR FIG. 12 FOR FIG. 12 FOR FIG. 1, 3
Ball Return Cover
P8 FOR FIG. 16
Lock Cover Bloquear la cubierta Rod Bushing Cojinete de varilla
Cubierta de
Retorno de Bola
P9
x2
FOR FIG. 1
M6 T-Nut T-Tuerca M6
FOR FIG. 1 FOR FIG. 11 FOR FIG. 12, 15 FOR FIG. 14

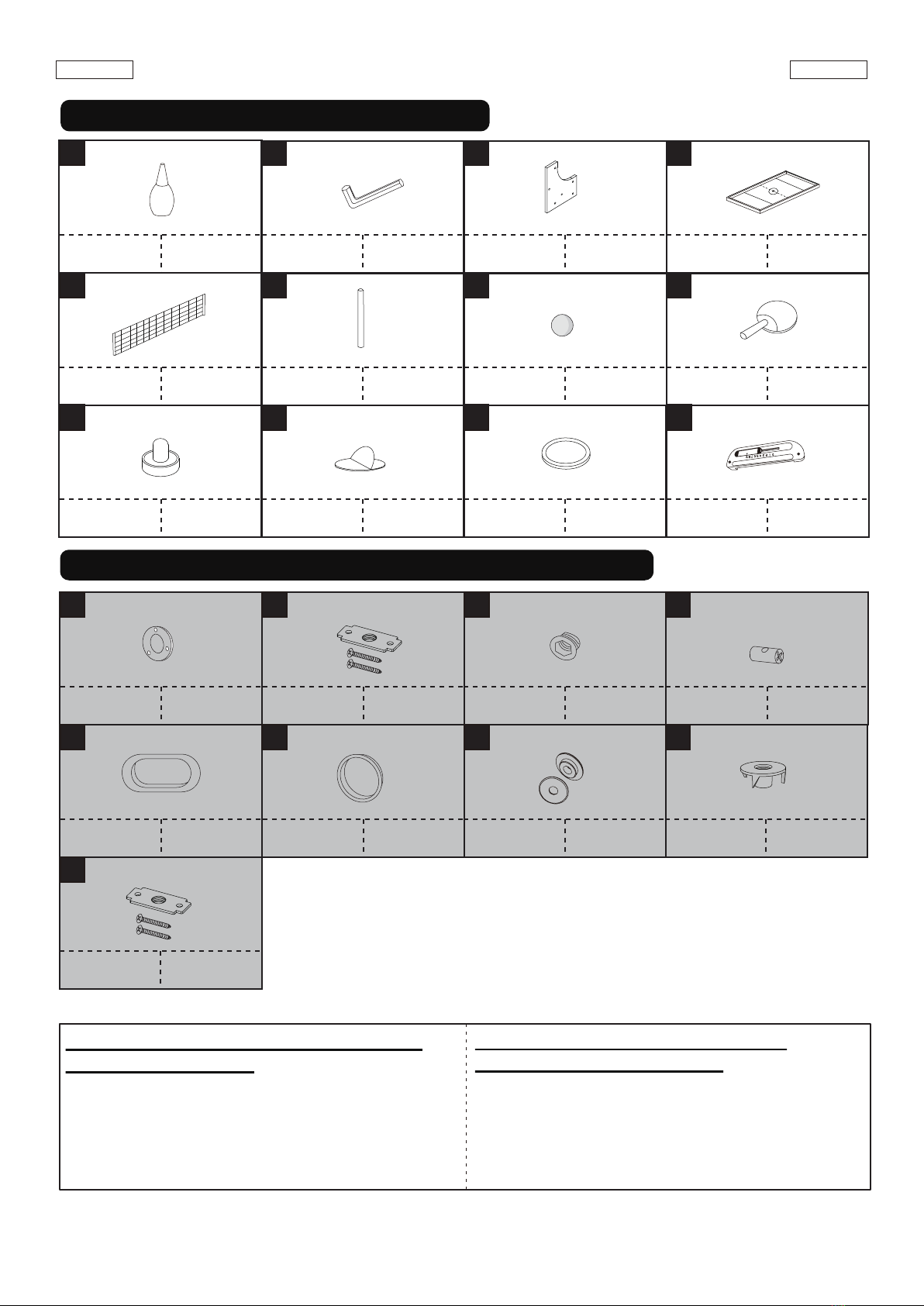

CBF056_018M PRE-INSTALLED PARTS / PIEZAS PREINSTALADAS
Square Nut
and Screws-B
Tuerca Cuadrada
con Cerrojos-B
¡Aviso Importante! No devuelva este
producto a su local de venta.
IMPORTANT NOTICE! Do Not Return This
Product To The Store.
¡Por favor guarde las instrucciones! Es necesario el
número de modelo para contac tarse con nosotros.
Por favor léa las instrucciones para poder familiarze
con las piezas y los pasos para armar. Corrobore
que todas las piezas que aparecen en el “Lista de
Partes” se encuentren en el paquete.
Please Keep Your Instructions! Your Model number is
necessary should you need to contact us. Please read
through this instruction manual book to familiarize
yourself with all parts and assembly steps. Kindly refer
to the parts list below and be sure that all parts have
been included.

X 2
2
X 4
49
X 4
X 8
X 2
P1
P7
P9
X 1
1

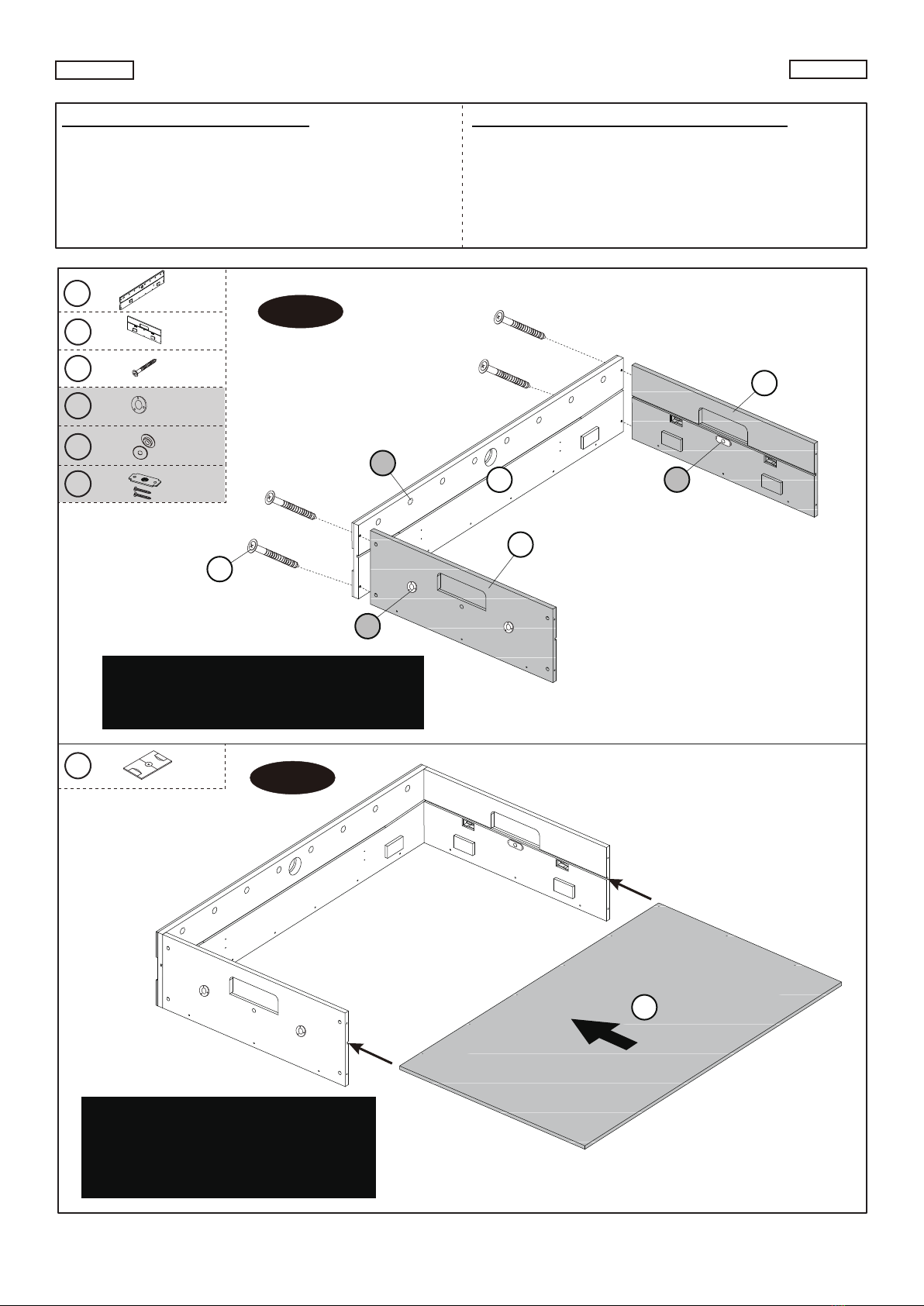

FIG. 1
FIG. 2
X 1
3
www.themdsports.com
CBF056_018M 5(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
1
49
2
2
P9
P7
P1
Note: Do not tighten the Screws at this step.
/ Nota: No apretes los Tornillos en este paso.
Note: The playing surface should face
down when assembling.
/ Nota: La superficie del juego debe estar
boca hacia abajo cuando ensamblando.
3
INSTRUCCIONES DE ENSAMBLAJE:
ASSEMBLY INSTRUCTIONS:
1. Encuentre un lugar limpio y nivelado para comenzar el
ensamblaje de su producto.
2. Retire todas las piezas de la caja y verifique que cuente
con todas las piezas enumeradas en las páginas de la
Lista de piezas. Corte o rasgue cuidadosamente las
cuatro esquinas de la caja de modo que el fondo de la
caja pueda ser usado como su superficie de trabajo.
1. Find a clean, level place to begin the assembly of your
product.
2. Remove all the parts from the box and verify that you
have all of the listed parts as shown on the parts list
pages. Carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work
surface.

X 4
18
X 16
56
X 2
4

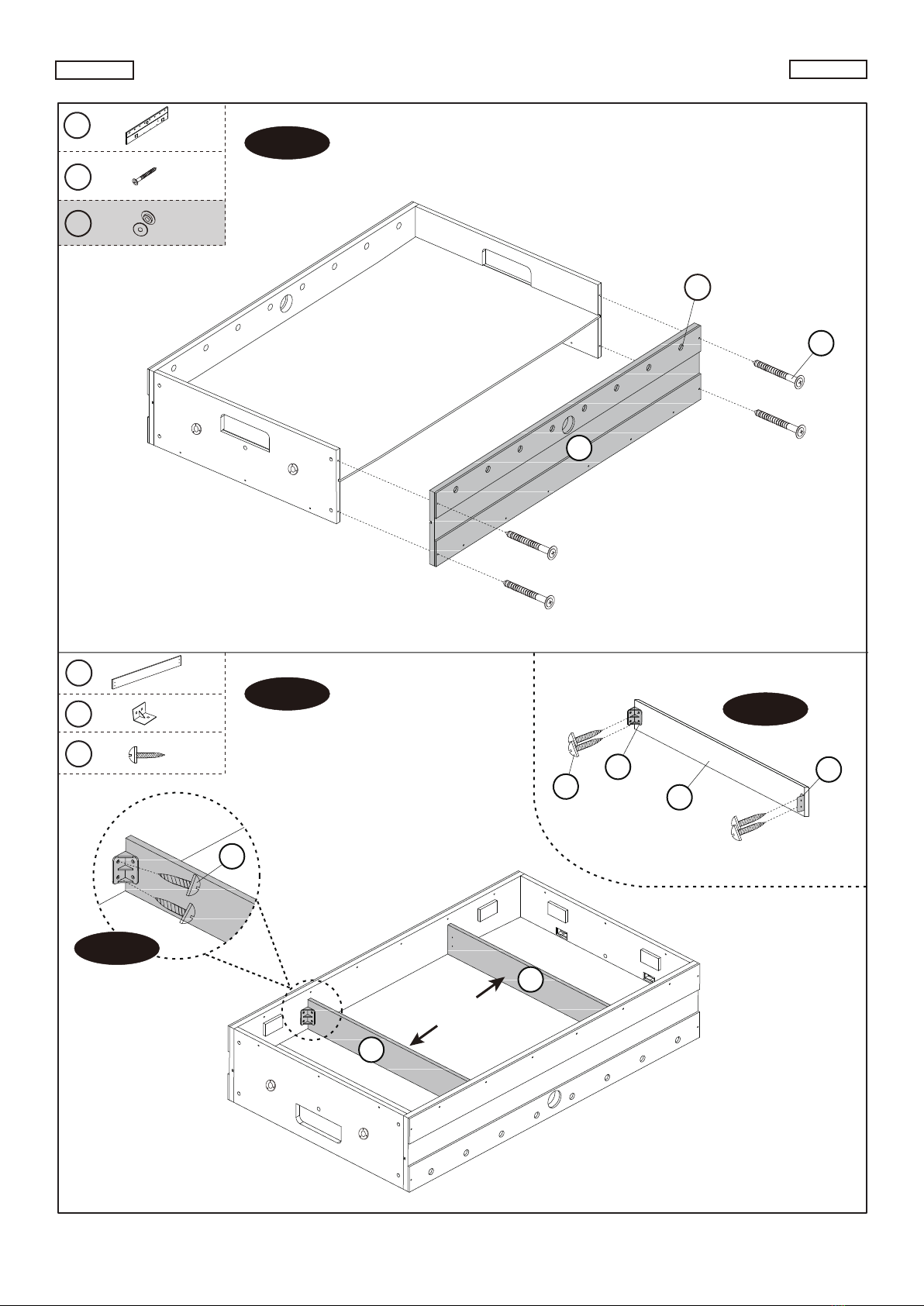

FIG. 4
FIG. 3
www.themdsports.com
CBF056_018M 6(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
4
4
4
56 18
18
FIG. 4A
56
FIG. 4B
FIG. 4A Assembly
/ Ensamblaje FIG. 4A
1
49
P7
X 4
49
X 1
1
X 8
P7

X 4
42
X 2
41
X 12
56
FIG. 5
www.themdsports.com
CBF056_018M 7(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
56
42
FIG. 5A
56
41
FIG. 5B
X 6
61
X 1
5FIG. 6
FIG. 6B
5
61
5
FIG. 6A

X 1
62
FIG. 7
X 12
52
X 4
44
X 2
43
X 2
33
X 4
35
X 8
51
X 4
31 FIG. 8
www.themdsports.com
CBF056_018M 8(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
X 12
47
51
33
31
31
35
Note: DO NOT insert Bolt (#33) all the way. See FIG. 17 for details.
/ Nota: QUE NO insertes Cerrojo (#33) de toda manera. Vea la FIG. 17 por detalles.
Note: Plug part (#70) into part (#43) before locking the
screws (#52), and remove part (#70) before playing pool table.
/ Nota: Enchfa la parte (#70) a la parte (#43) antes de cerrar los
tornillos (#52), y quite la parte (#70) antes de jugar la billar.
43
44
44
44
44
52
70
43
52
47
X 2
70

X 2
6
X 6
47
FIG. 10
X 4
7
X 4
29
X 8
47
X 12
48
X 2
9
FIG. 9
www.themdsports.com
CBF056_018M 9(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
47
9
29
48 7
7
29
47
6

X 2
11
X 1
65
X 2
10
X 16
60
X 4
23
X 4
P2
FIG. 11
www.themdsports.com
CBF056_018M 10 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
23
FIG. 11C
23
60
10
P2
11
FIG. 11B
11
65
10
65
10 & 11

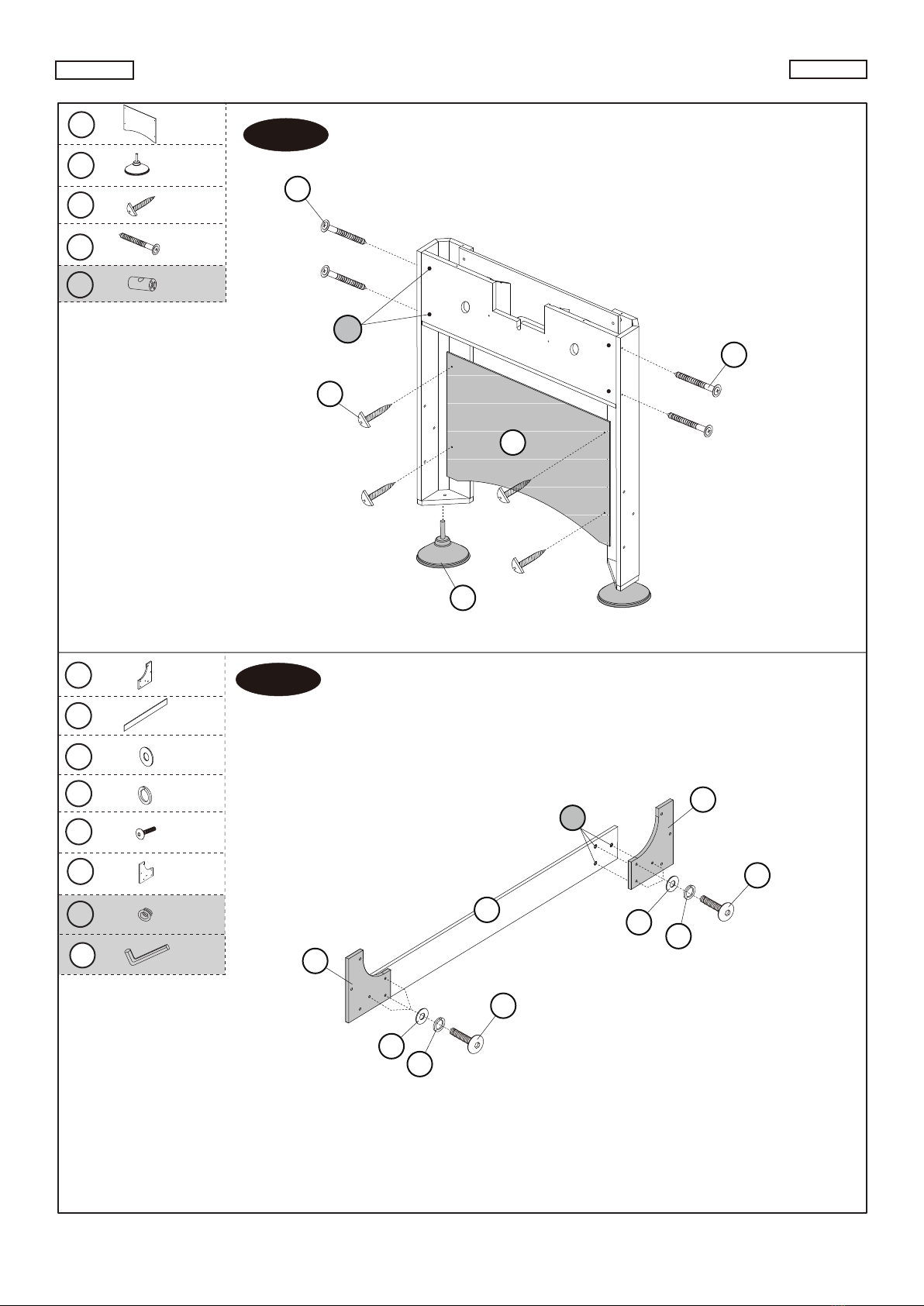

Note: Please fold the legs into a V
configuration with the Nuts on the
inside of the V.
/ Nota: Pleque las piernas a la
configuración V con las Tuercas en
el lado interno de la V.
FIG. 11A
Note: Apply the Glue (#65) into the grooves
of the Right Legs and Left Legs (#10 & #11).
/ Nota: Aplicar el Pegamento (#65) a las
muescas de la pata derecha y la pata
izquierda (#10 & #11).

X 1
66
X 8
53
X 8
54
X 8
55
X 8
X 2
X 4
P3
P5
P6
X 2
12 FIG. 12
www.themdsports.com
CBF056_018M 11 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
12
P6
P5
P3
55
54
53
10
11
X 4
47
FIG. 13
47

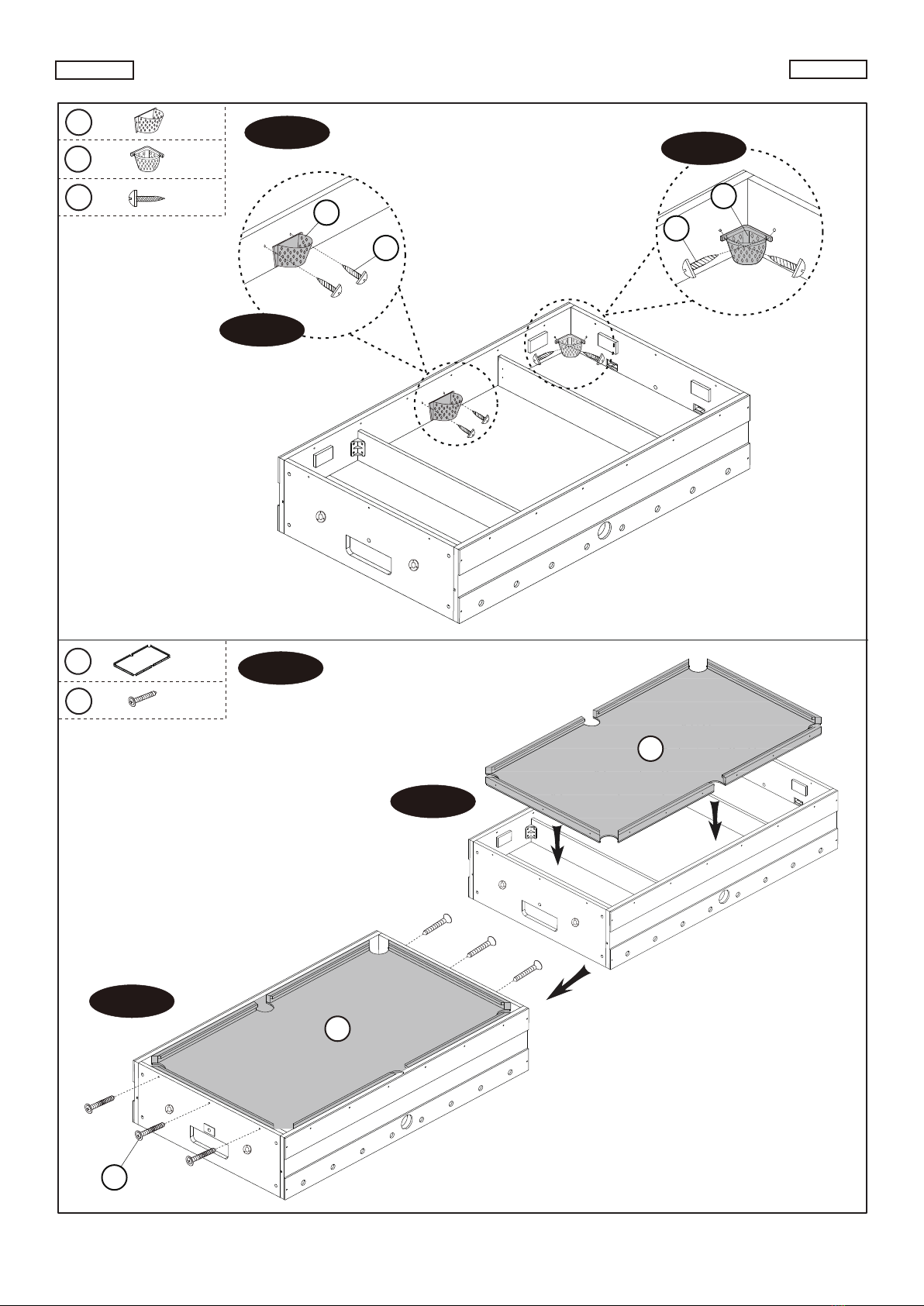

FIG. 12 Assembly
/ Ensamblaje FIG. 12
FIG. 10 Assembly
/ Ensamblaje FIG. 10
11
10

X 8
49
X 8
P4
X 4
32
X 8
48
X 2
13 FIG. 14
13
49
49
P4
48
32
X 12
55
X 2
14
X 2
15
X 2
67
X 12
P3
X 12
53
X 12
54
FIG. 15
X 1
66
14
67
P3
53 54
55
53
54
55
15
www.themdsports.com
CBF056_018M 12 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English

FIG. 17
X 1
62
X 1
66
X 12
53
X 12
54
X 12
59
X 12
P8
FIG. 16
FIG. 8 Assembly
/ Ensamblaje FIG. 8
FIG. 16 Assembly
/ Ensamblaje FIG. 16
Top View of proper Swivel
Bolt and Washer placement.
/ Vista Superior del Cerrojo
enroscado y Colocación de
Arandela.
33
35
FIG. 17A
www.themdsports.com
CBF056_018M 13 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
P8
53
54 59
FIG. 14 Assembly
/ Ensamblaje FIG. 14
FIG. 14 Assembly
/ Ensamblaje FIG. 14
15
15

www.themdsports.com
CBF056_018M 14 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
X 2
8
X 2
16
X 4
30
X 8
46
X 4
47
FIG. 19
FIG. 18
8
47
46
16
16
30
Note: Use locking knob (#30) to secure the table top.
/ Nota: Use la perilla de cerradura (#30) para asegurar la parte superior de mesa.

X 12
20
X 2
21
X 6
X 16
X 16
X 4
22
24
25
26
X 28
57
X 28
58
X 12
19
22
22
22
22
22
21
21
22
FIG. 20
= Black / Negro
= Silver / Plata
Order of players (Overhead View)
/ Orden de jugador (Vista en General)
FIG. 20A
www.themdsports.com
CBF056_018M 15 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
25
25
24
24
1920 &
22
57
26 58
1920 &
FIG. 20B
FIG. 20C
Note: Players of the same team color should have Handles
on the same side, and each team’s players should be
facing their opponent.
/ Nota: Los jugadores del mismo color de equipo debería
tener Manijas sobre el mismo lado, y los jugadores de
cada equipo debería afrontar a su opositor.
The Hole
/ EI agujero

X 8
27
X 8
28
X 2
X 4
36
45
www.themdsports.com
CBF056_018M 16 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
FIG. 21
Note: Go back and make sure that all connections are tightened.
/ Nota: Regrese y asegúrese de que todas las conexiones estén ajustadas.
X 2
17
X 6
50
45
28
27 36
Note: The Rods have a hole at the end where
their Handles will go.
/ Nota: Las Barras de Jugador hay un agujero
en su parte final donde coloque las Manijas.
36
1
17
50
FIG. 21A

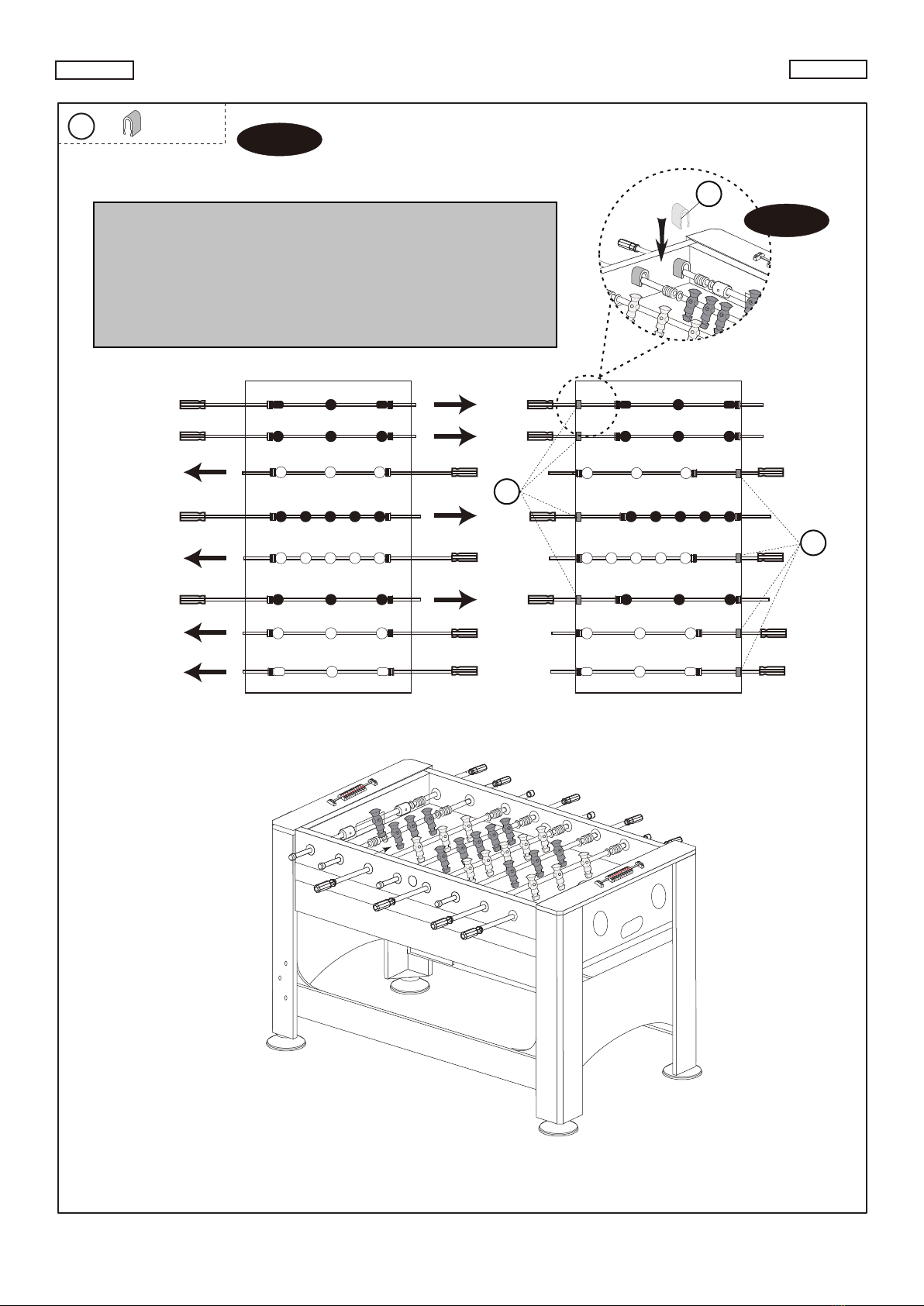

Note: The goalie should be
at the left side of each player.
/ Nota: El portero debería estar
en la izquierda de cada jugador.

www.themdsports.com
CBF056_018M 17 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
X 8
34 FIG. 22
34
34
34
FIG. 22A

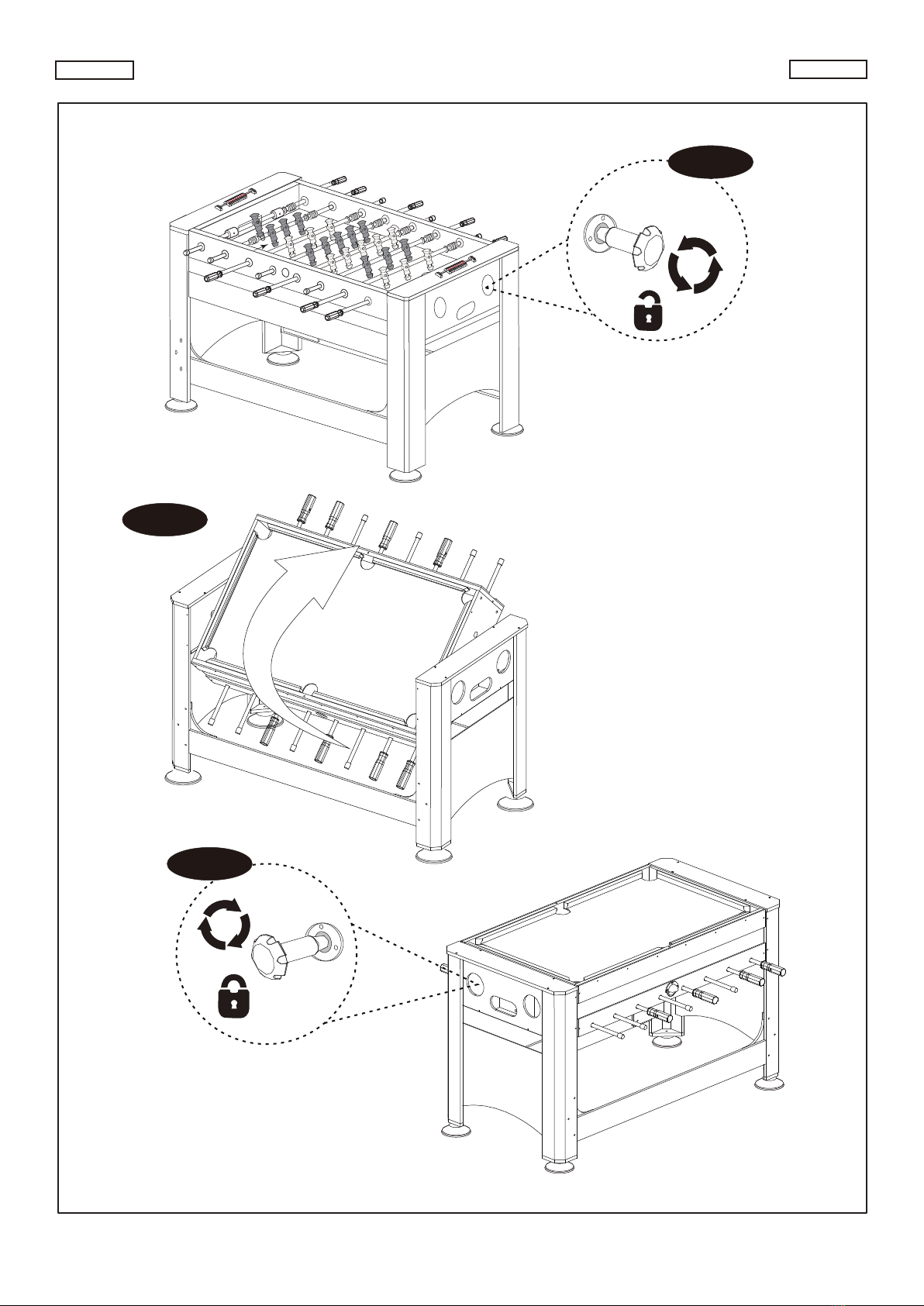

Note: When rotating the table, secure the football players in
place by placing the rod clip (#34) to the inside of the rods
before rotating the table.
/ Nota:Cuando girando la mesa, asegure los jugadores de
fútbol en su lugar, colocando el clip de biela (#34) al interior
de las bielas antes de girar la mesa.

www.themdsports.com
CBF056_018M 18 (Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
Step 1
Step 3
Step 2

X 1
69
X 2
70
www.themdsports.com
CBF056_018M 19 (Continúe en la siguiente página.)
(Continued on the next page.)
Note: Tear off the backside papers
of the Felt Pads (#74) and stick them
onto the bottom of the Pushers (#73).
/ Nota: Arranque el papel de la parte
trasera de Almohadilla de Fieltro (#74) y
péguelos al fondo de los Golpeador (#73).
74 73
X 1
68
X 2
73
X 2
74
X 2
76
FIG. 23
FIG. 24
76
FIG. 23A
76
68
Hockey / Hockey
69
70
68
Table Tennis
/ Tenis de Mesa
