MD SPORTS CBF048 178M User manual

Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
CBF048_178M
WM.COM
www.medalsports.com877-472-4296
Please mention model # CBF048_178M_V2

English Español
This product is covered by a limited warranty that is
effective for 90 days from the date of purchase. If, during
the limited warranty period, a part is found to be
defective or breaks, we will offer replacement parts at
no cost to you, the customer. The only exceptions to the
warranty include mainframes, table tops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages
due to improper usage, alteration, misuse, abuse,
accidental damage or neglect.
This Limited Warranty gives you specific legal rights and
you may also have other rights vary from one State
(province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will
be required before any warranty service is initiated. For
all requests for warranty service, please feel free to
contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for
the return/refund policy from the store, We, at Medal
Sports, cannot handle the product which is out of
product’s limited warranty since we only provide
available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE!
Este producto está cubierto por una garantía efectiva
de 90 días a partir de la fecha de su compra. Durante el
periódo límite de la garantía, si una parte defectuosa o
quebrada es encontrada, nosotros ofreceremos una
reparación o un reemplazo de la partes sin ningún costo
para ud, nuestro cliente. Las únicas excepciones de la
garantía incluyen unidad principals, tableros de mesa,
superficies, pilas o herramientas.
La susodicha garantía no se aplicará en los casos de
daños y perjuicios debido al uso impropio, la alteración,
el mal uso, el abuso, el daño accidental o la negligencia.
Esta garantía limitada le da a usted derechos legales
específicos, usted también puede tener otros derechos
que varían de un estado (provincia) a otro.
EL RECIBO DE LA COMPRA (U otra prueba de compra)
sería requerida antes que cualquier servicio de garantía
fuera iniciada. Para todo pedido por servicio de
garantía, por favor siéntase libre de ponerse en contacto
con nuestro Departamento de Servicio de Consumidor.
Por favor tenga atención sobre el Límite de Garantía de
su producto de la política de vuelta/reembolsa desde la
tienda, Nosotros, Medal Sports, no podemos manejar el
producto que está fuera del límite de garantía ya que
proporcionamos solamente partes disponibles. ¡Gracias!
¡POR FAVOR PÓNGASE EN CONTACTO CON
NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA
TIENDA!
GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY
MD SPORTS
877-472-4296
CBF048_178M 1 (Continúe en la siguiente página.)(Continued on the next page.) www.medalsports.com
www.medalsports.com
DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA
WE ARE READY
TO HELP ESTAMOS LISTOS PARA AYUDAR
Customer Service
Toll Free
Servicio al Cliente
Llamados gratuitos
Please Contact Por favor Contacto
Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST
Lunes a Viernes,
9:00 a.m. a 5:00 p.m. ET
For additional resources and
Frequently Asked Questions,
please visit us at
Por mayor información y
preguntas frecuentes, favor
visitarnos en

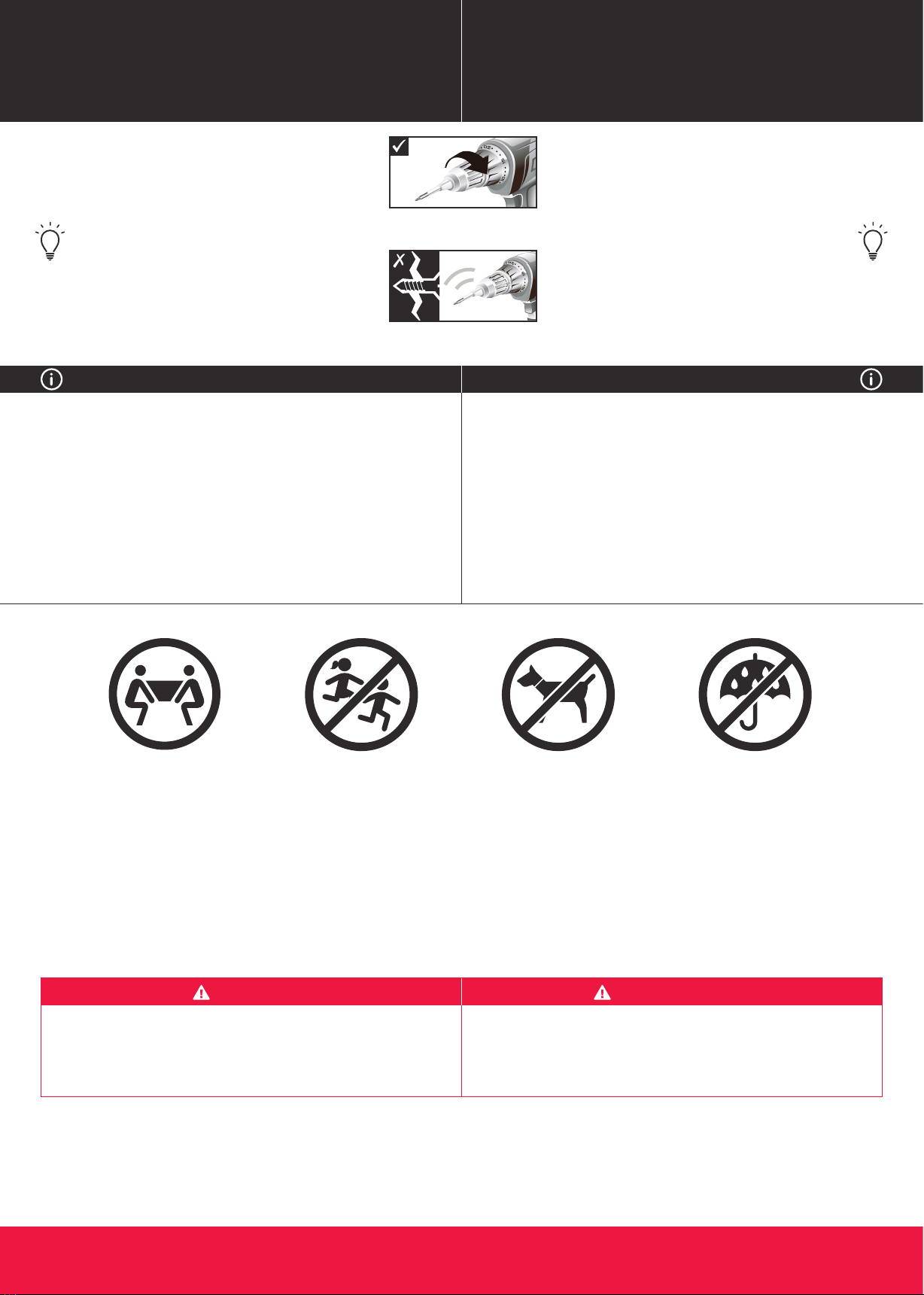

Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer bajo par de torsión
High Torque Over Tightened
/ Alto par más estrictas
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use spray furniture polish to clean the
exterior surfaces of the product.
This is not a child's toy, adult supervision is required
for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no sientes, subas o inclínes el producto.
Por favor no arrastres el producto cuando está
moviendo para evitar el daño sobre las piernas.
Por favor use solamente spray para muebles para
limpiar la superficie exterior del producto.
Esto no es un juguete de niños, se requieren la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
- Not Included
- Not Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE! ¡AVISO IMPORTANTE!
Adult Assembly Required.
CHOKING HAZARD - This item contains small parts.
Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas. No es apto para niños menores de 3 años de
edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Allen
- No incluido
- No incluido
- Incluido
CBF048_178M www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)
X2
At least 2 adults needed
Se necesitan al menos 2
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
humedos o mojados

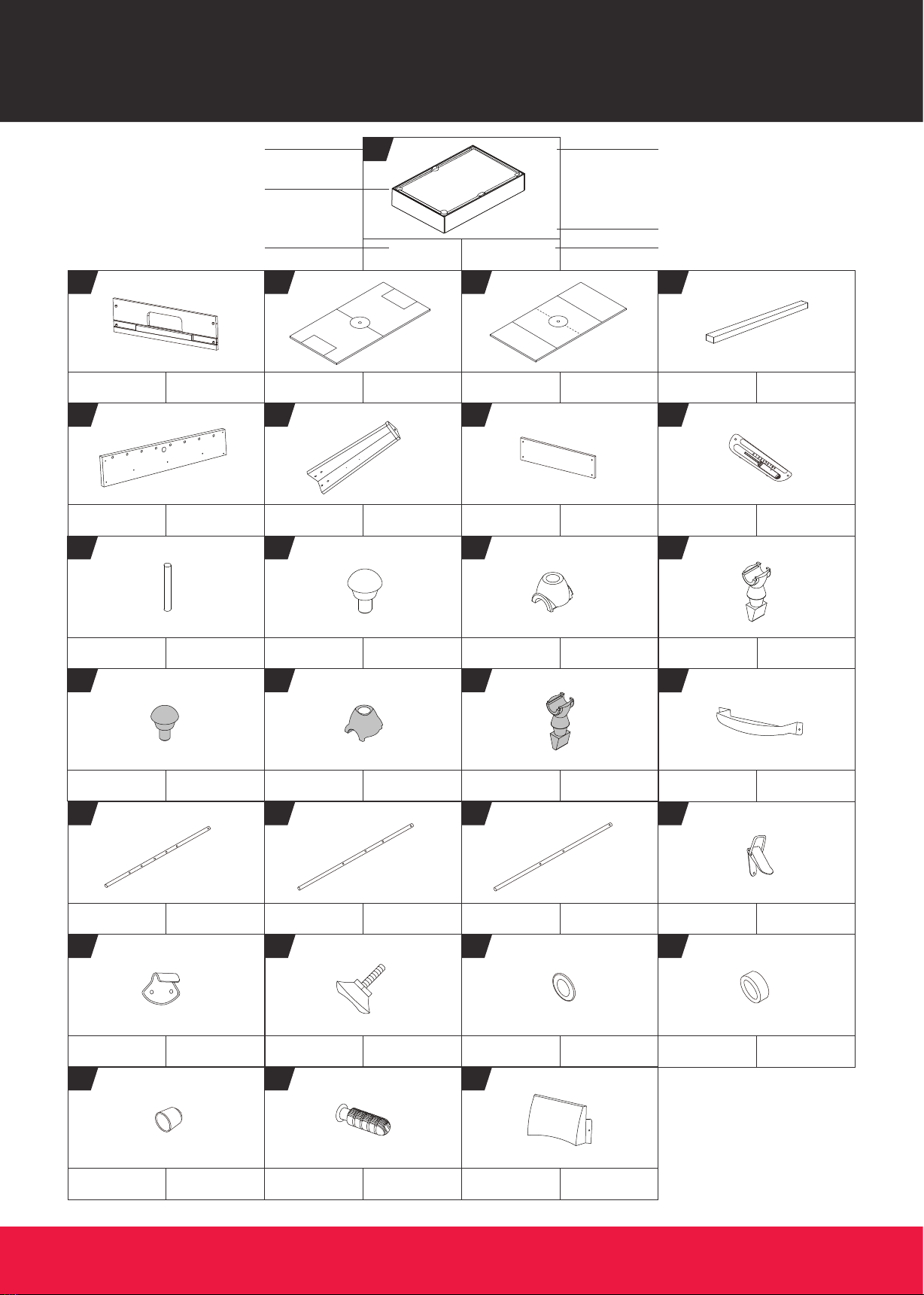

Billiard
Mainframe
Unidad Principal
de Billar
1
x1
FOR FIG. 1
PART NUMBER
NÚMERO DE PIEZA FIG NUMBER NÚMERO DE FIG
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
Goal Box-Bottom Caja de Gol -
Inferior
17
x2
FOR FIG. 11
5-Hole Rod Barra de 5
Agujeros
18
x2
FOR FIG. 14
3-Hole Rod Barra de 3
Agujeros
19
x4
FOR FIG. 14
2-Hole Rod Barra de 2
Agujeros
20
x2
FOR FIG. 14
Bottom Locking
Clasp
Broche de
Cerradura de
Fondo
21
x4
FOR FIG. 13
Hockey Goal Gol de Hockey
9
x2
FOR FIG. 9
Support Brace Abrazadera de
Soporte
5
x3
FOR FIG. 6
Rod End Cap Gorra de Punta
de Vara
26
x8
FOR FIG. 15
Handle Manilla
27
x8
FOR FIG. 15
Goal Box-Top Caja de Gol -
Superior
28
x2
FOR FIG. 11
Rod Washer Arandela de Barra
24
x16
FOR FIG. 14
Foam Bumper Bómper de
Espuma
25
x16
FOR FIG. 14
Side Apron Delantal Lateral
6
x2
FOR FIG. 4
Leg Pierna
7
x4
FOR FIG. 1
End Leg Panel Panel de
Pierna Final
8
x2
FOR FIG. 3
Top Locking Clasp Broche de
Cerradura de Parte
Superior
22
x8
FOR FIG. 13
End Apron Delantal Final
2
x2
FOR FIG. 4, 8
Soccer Playfield Campo de Juego
de Fútbol
3
x1
FOR FIG. 5
Hockey Playfield Campo de Juego
de Hockey
4
x1
FOR FIG. 7
Leg Leveler Nivelador de
Pierna
23
x4
FOR FIG. 2
CBF048_178M www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
Dowel Clavija
10
x26
FOR FIG. 14
Player Head-Ivory Jugador de
cabeza marfil
11
x13
FOR FIG. 14
Player Head-Red Jugador de
cabeza roja
14
x13
FOR FIG. 14
Player Front-Red Jugador
delantero rojo
15
x13
FOR FIG. 14
Player Back-Red Jugador
trasero rojo
16
x13
FOR FIG. 14
Player Front-Ivory Jugador
delantero marfil
12
x13
FOR FIG. 14
Player Back-Ivory Jugador
trasero marfil
13
x13
FOR FIG. 14

HARDWAREHARDWARE
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
Billiard Ball Set Bola de Billar
29
x1
Triangle Triángulo
30
x1
Chalk Tiza
31
x2
Cue Taco
32
x2
Felt Pad Almohadilla de
Fieltro
35
x2
FOR FIG. 9
Round Puck Puck Redondo
36
x2
Soccer Ball Bola de Fútbol
37
x2
Brush Cepillo
33
x1
Pusher Golpeador
34
x2
FOR FIG. 9
5/16'' T - Nut T-Tuerca 5/16''
P1
x4
FOR FIG. 1
Plastic Rod
Bushing
Cojinete de Barra
Plástica
P2
x16
FOR FIG. 4
Plastic Ball
Entry Rim
Aro de Entrada de
Bola Plástica
P3
x2
FOR FIG. 4
Pocket Tronera
P4
x6
FOR FIG. 1
Side Pocket Cap Gorra de
Tronera Lateral
P5
x2
FOR FIG. 16
Corner
Pocket Cap
Gorra de Tronera
de Rincón
P6
x4
FOR FIG. 16
1/4'' T - Nut T-Tuerca 1/4''
P7
x16
FOR FIG. 1
1/4'' Washer Arandela 1/4''
A2
x16
FOR FIG. 1
1/4''x1-1/8'' Bolt Cerrojo
1/4''x1-1/8''
A1
x16
FOR FIG. 1
4x35mm Screw Tornillo 4x35mm
A3
x14
FOR FIG. 4, 6, 8
4x15mm Screw Tornillo 4x15mm
A4
x8
FOR FIG. 3
3x12mm Screw Tornillo 3x12mm
A6
x24
FOR FIG. 13
4x12mm Screw Tornillo 4x12mm
A5
x12
FOR FIG. 9, 11
Allen key Llave Allen
A7
x1
CBF048_178M www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
ACCESORIOSACCESSORIES

MONTAJEASSEMBLY
P7 7
1
A2
A1
77
1
P4
7
7
P1
CBF048_178M www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
ANTES DE MONTARBEFORE ASSEMBLY
Pre-installed
Pre-installed
Pre-installed
FIG. 1
x1
1
x6
P4
x4
7
x4
P1
x16
A1
x16
A2
x1
A7
x16
P7
Find a clean, level place to begin the assembly of your
Product.
Verify that you have all listed parts as shown on the
part list pages. If any parts are missing, call our
customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas. Si falta alguna pieza,
llame a nuestro servicio al cliente.
1.
2.

Two strong adults are recommended to turn over the
table as shown.
1. Lift the table off the ground.
2. Turn the table over.
3. Place it on all four feet at the same time on the ground.
Se recomienda la participación de dos adultos para
invertir la mesa como se muestra.
1. Levante la tabla del suelo.
2. Voltee la mesa.
3. Coloque las cuatro patas en el suelo al mismo tiempo.
CAUTION PRECAUCIÓN
DO NOT LEAN THE
TABLE ON ITS LEGS
/ NO INCLINAR LA MESA
SOBRE LAS PATAS
HOLD BY THE TABLETOP
/ SOSTENER DE LA
SUPERFICIE DE LA
MESA CABINET
/ GABINETE
DO NOT HOLD THE TABLE
BY THE LEGS
/ NO SOSTENER LA
MESA POR LAS PATAS
CBF048_178M www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

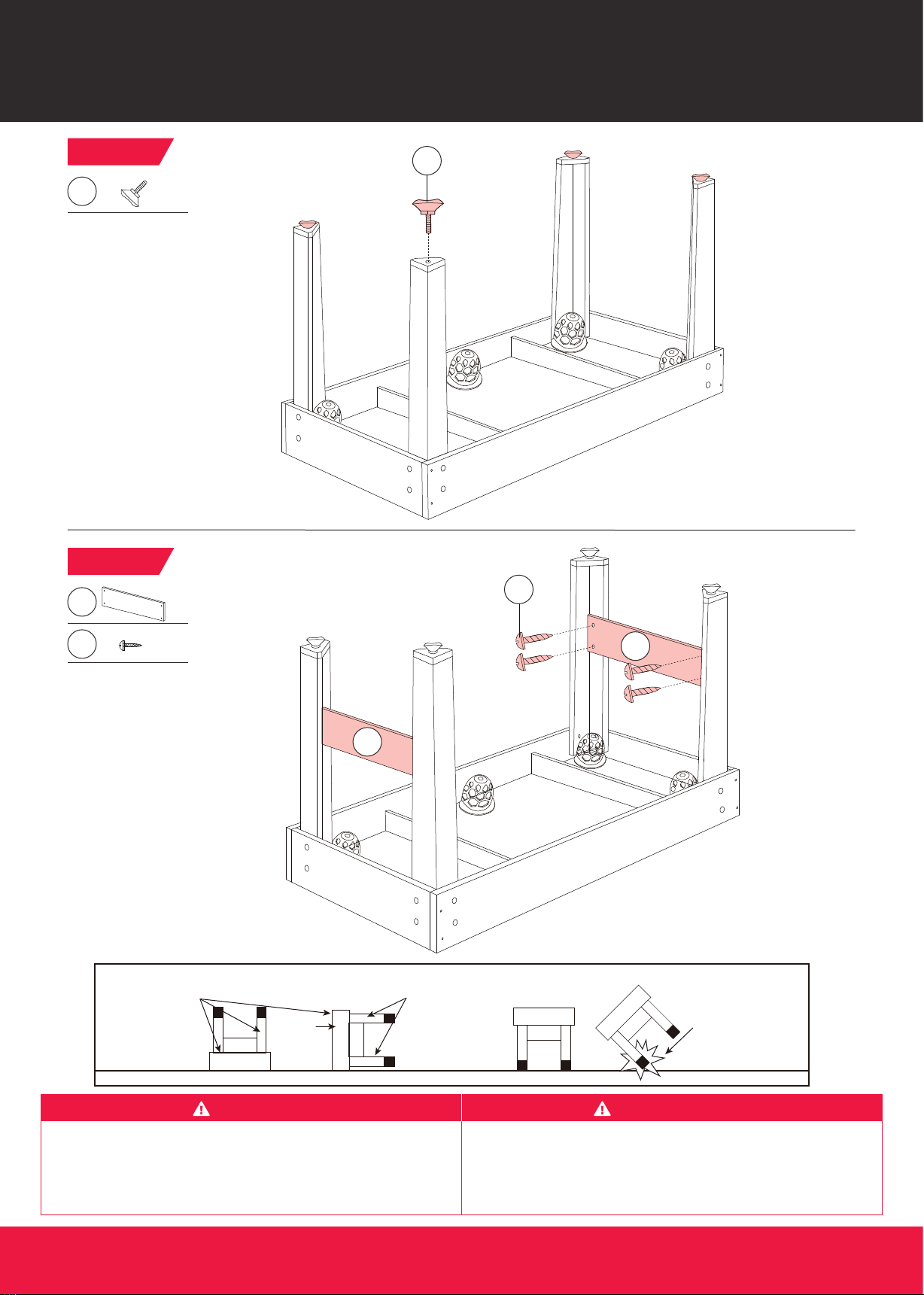

23
FIG. 2
x4
23
FIG. 3
x2
8
x8
A4 8
8
A4

CBF048_178M www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 4
x1
2
x2
6
x4
A3
x16
P2
x2
P3
Pre-installed
Pre-installed
Note: Do not tighten the Screws at this step.
/ Nota: No apretes los Tornillos en este paso.
6
6
2
P2
P3
A3
FIG. 5
x1
3
The groove for Soccer
Playfield.
/ La muesca del Campo
de Juego de Fútbol.
3
Note: Make sure the Soccer Playfield slide into
the right groove.
/ Nota: Asegúrese que el Campo de Juego de
Fútbol está deslizado a la muesca correcta.

CBF048_178M www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 6
x3
5
x6
A3
5
5
A3
FIG. 7
x1
4The groove for Hockey
Playfield.
/ La muesca del Campo
de Juego de Hockey.
4
Note: Make sure the Hockey Playfield slide into
the right groove.
/ Nota: Asegúrese que el Campo de Juego de
Hockey está deslizado a la muesca correcta.

CBF048_178M www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 8
x1
2
x4
A3
Note: Go back and make sure that all connections are tightened.
/ Nota: Regrese y asegúrese de que todas las conexiones estén ajustadas.
2
A3

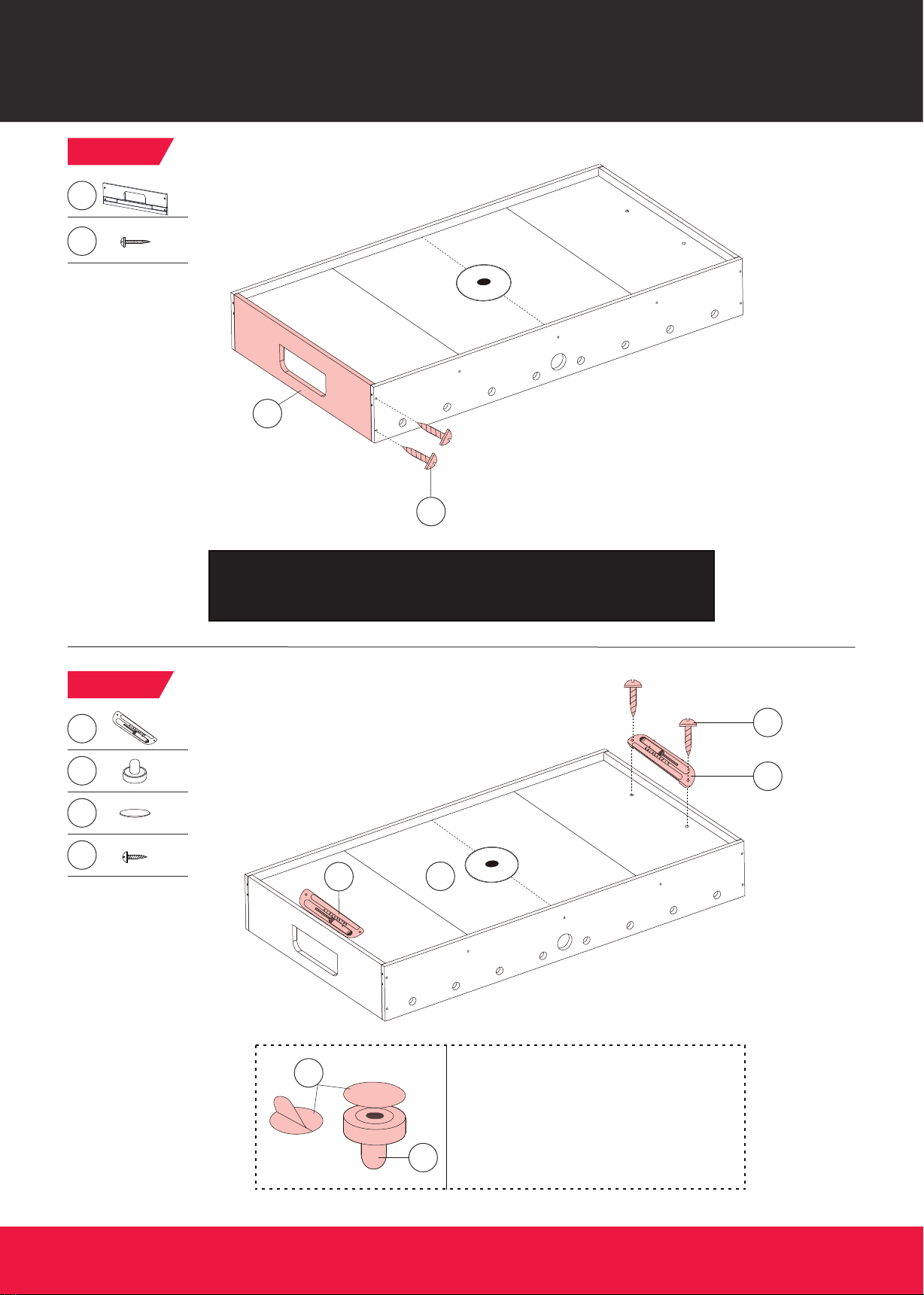

FIG. 9
x2
9
x2
34
x2
35
x4
A5
Note: Tear off the backside papers of the
Felt Pads (#35) and stick them onto the
bottom of the Pushers (#34).
/ Nota: Arranque el papel de la parte
trasera de Almohadilla de Fieltro (#35) y
péguelos al fondo de los Conectes (#34).
34
35
4
9
9
A5

CBF048_178M www.medalsports.com10 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

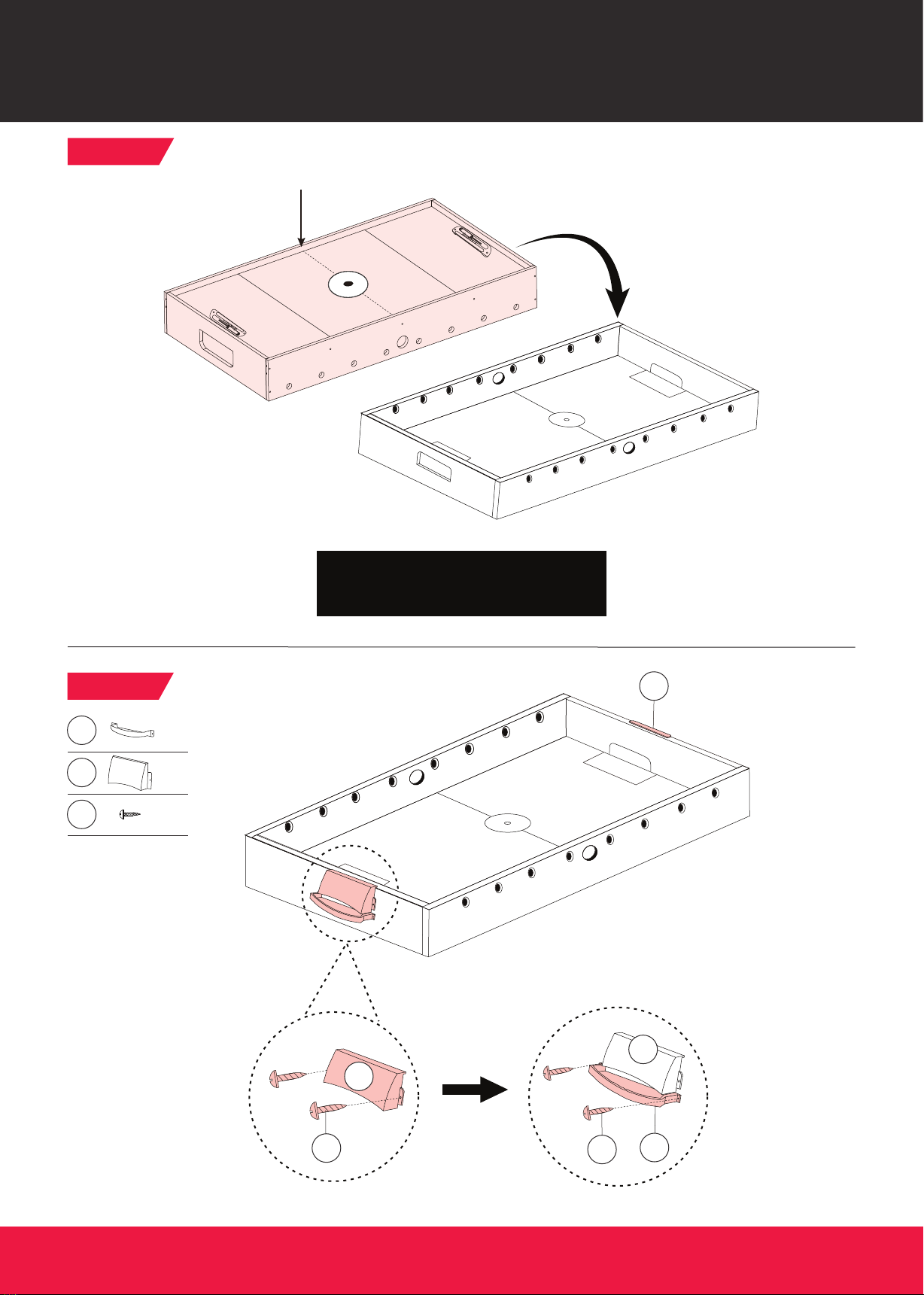

FIG. 10
Note: Turn over FIG. 9 Assembly.
/ Nota: Le da vuelta a la unidad de FIG. 9.
FIG. 9 Assembly
/ Ensamblaje FIG. 9
FIG. 11
x2
28
x2
17
x8
A5
28
17
A5
28
28
A5

CBF048_178M www.medalsports.com11 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

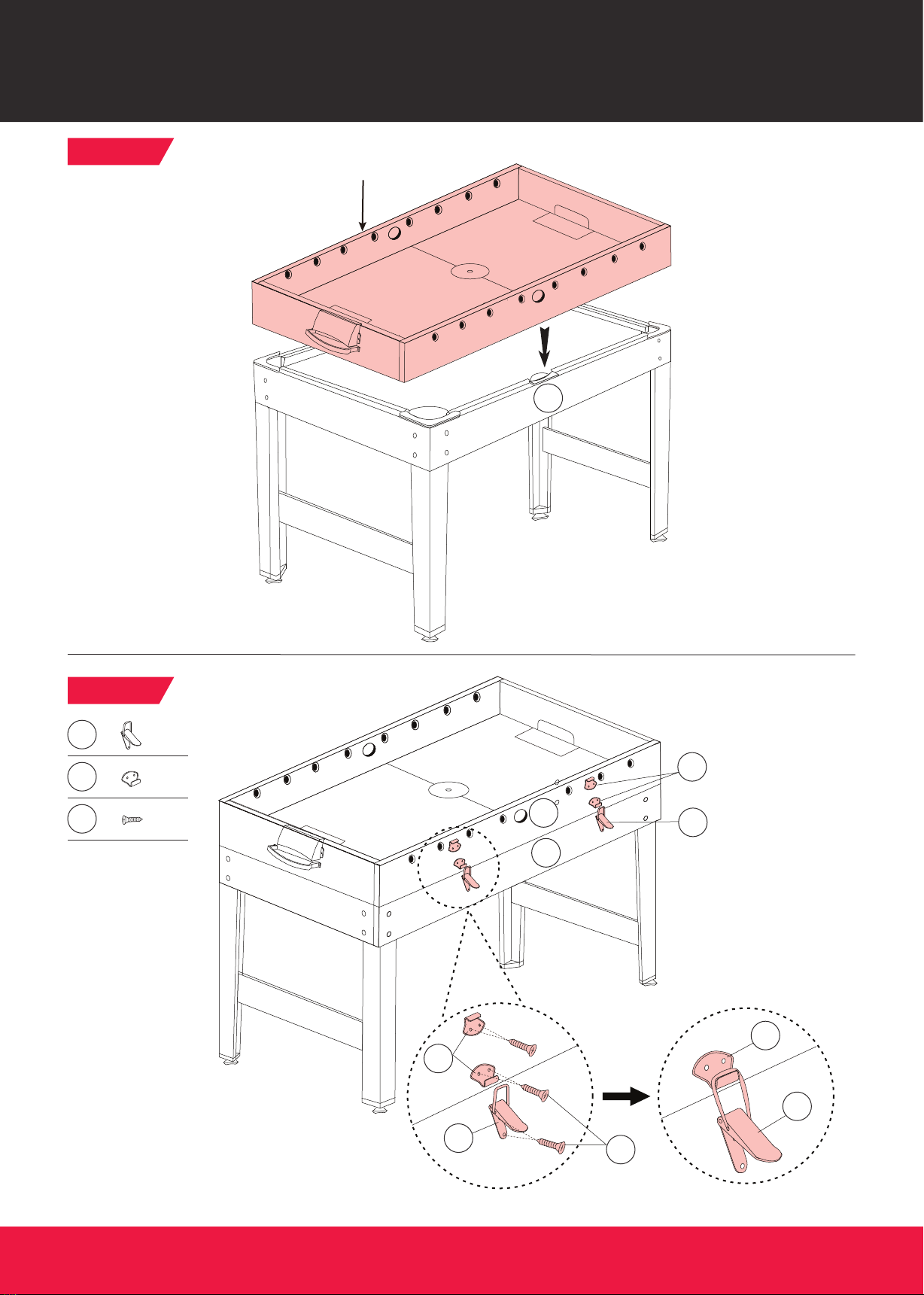

FIG. 12
1
FIG. 11 Assembly
/ Ensamblaje FIG. 11
FIG. 13
x4
21
x8
22
x24
A6
21
22
21
22
A6
22
21
6
1

CBF048_178M www.medalsports.com12 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

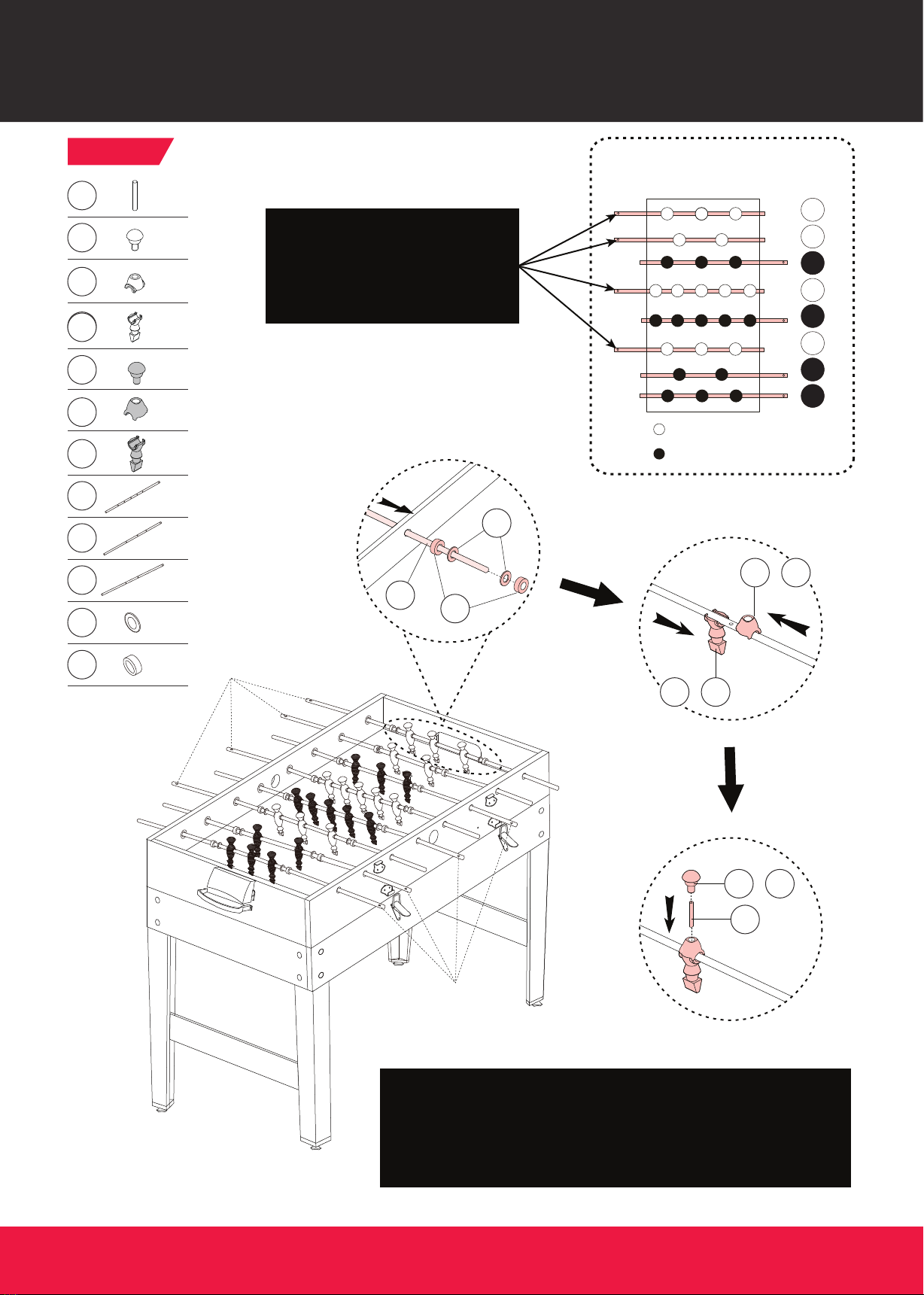

FIG. 14
x26
10
x13
11
x16
24
x16
25
x2
18
x4
19
x2
20
x13
12
x13
11
x13
14
Order of players (Overhead View)
/ Orden de los jugadores (vista aérea)
= Red / Rojo
= Ivory / Marfil
19
20
19
18
18
19
20
19
Note: The Rods have a hole at the
end where their Handles will go.
/ Nota: Las Barras de Jugador hay
un agujero en su parte final donde
coloque las Manijas.
13
x13
15
x13
16
The Hole
/ EI agujero
The Hole
/ EI agujero
25
24
19
16&
12 15&
13
10
11 14&
Note: Players of the same team color should assemble Handles on the
same side, and each team’s players should be facing their opponent.
/ Nota: Los jugadores del mismo color de equipo deben ensamblar los
mangos del mismo lado, y los jugadores de cada equipo deben estar
frente a sus contrincantes.

CBF048_178M www.medalsports.com13 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

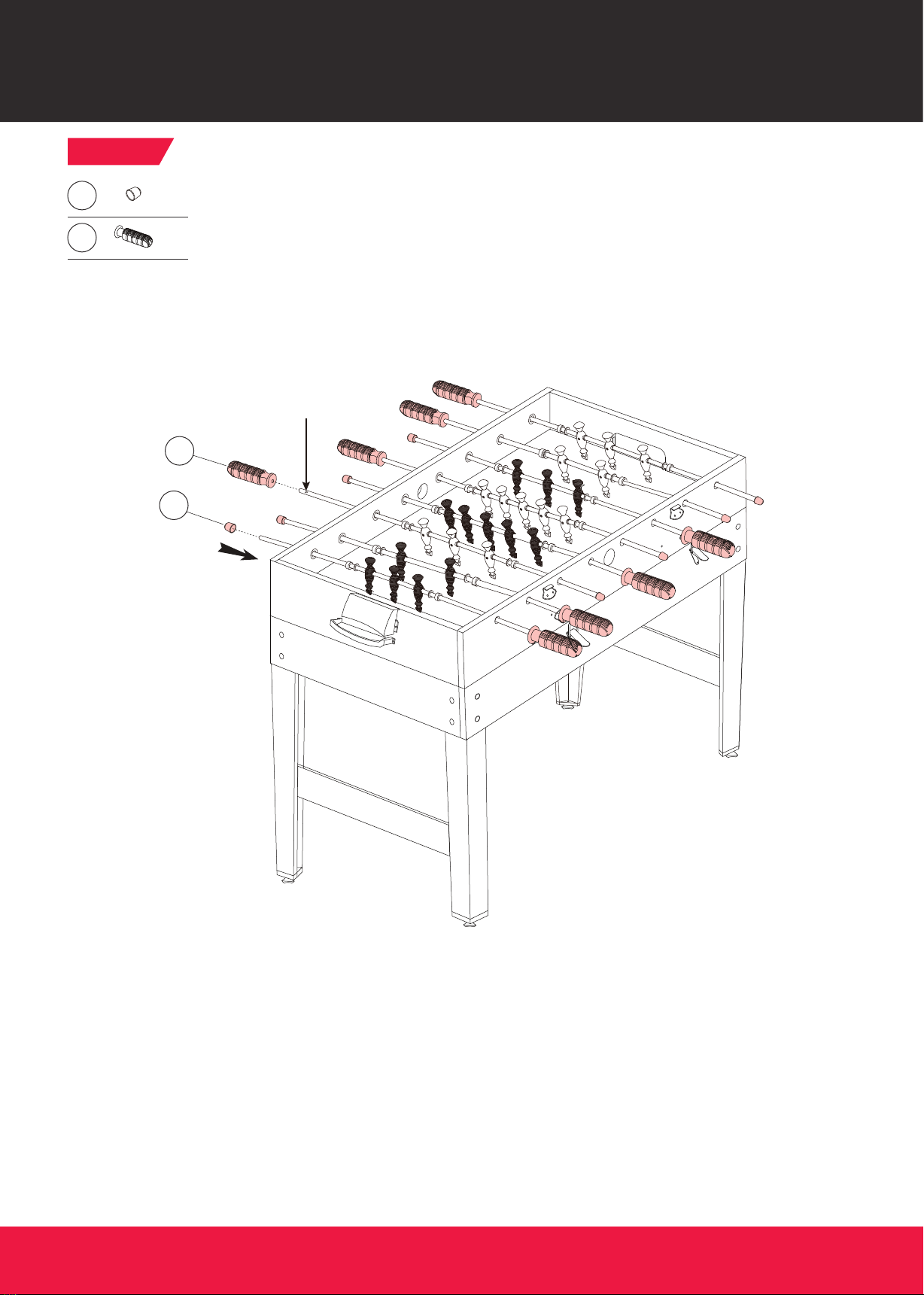

FIG. 15
x8
26
x8
27
The Hole
/ EI agujero
27
26

CBF048_178M www.medalsports.com14 (La ultima página)(The last page)
English Español
MONTAJEASSEMBLY
FIG. 16
x2
P5
x4
P6
INSTRUCCIONES PARA JUGAR JUEGOS VARIOSDIRECTIONS FOR PLAYING VARIOUS GAMES
Billiard - Play the game as assembled using the Billiard
Ball Set (#29), Cues (#32), Triangle (#30) and Chalks (#31).
Soccer - Place the Soccer table on the top of the Billiard
Frame. Play the game using the Soccer Ball (#37).
Glide Hockey - Reverse the Soccer table and then place on
the top of the Billiard Frame. Play the game using Pushers
(#34) and Pucks (#36).
1.
2.
3.
Billar - Juega el juego como ensamblado usando las Bola
de Billar (#29), Taco (#32), Triángulo (#30) y Tiza (#31).
Fútbol - Coloque la Mesa de Fútbol sobre la parte superior
del Marco de Billar. Juega el juego usando la Pelota de
Fútbol (#37).
Deslizamiento de Hockey - Invierta la Mesa de Fútbol y
luego la coloque sobre la parte superior del Marco de
Billar. Juega el juego usando Golpeadors (#34) y Puck
(#36).
1.
2.
3.
P6
P5
GLIDE HOCKEY
/ DESLIZAMIENTO
DE HOCKEY
SOCCER
/ FÚTBOL
BILLIARD
/ BILLAR
Pre-installed
Pre-installed

www.medalsports.com
