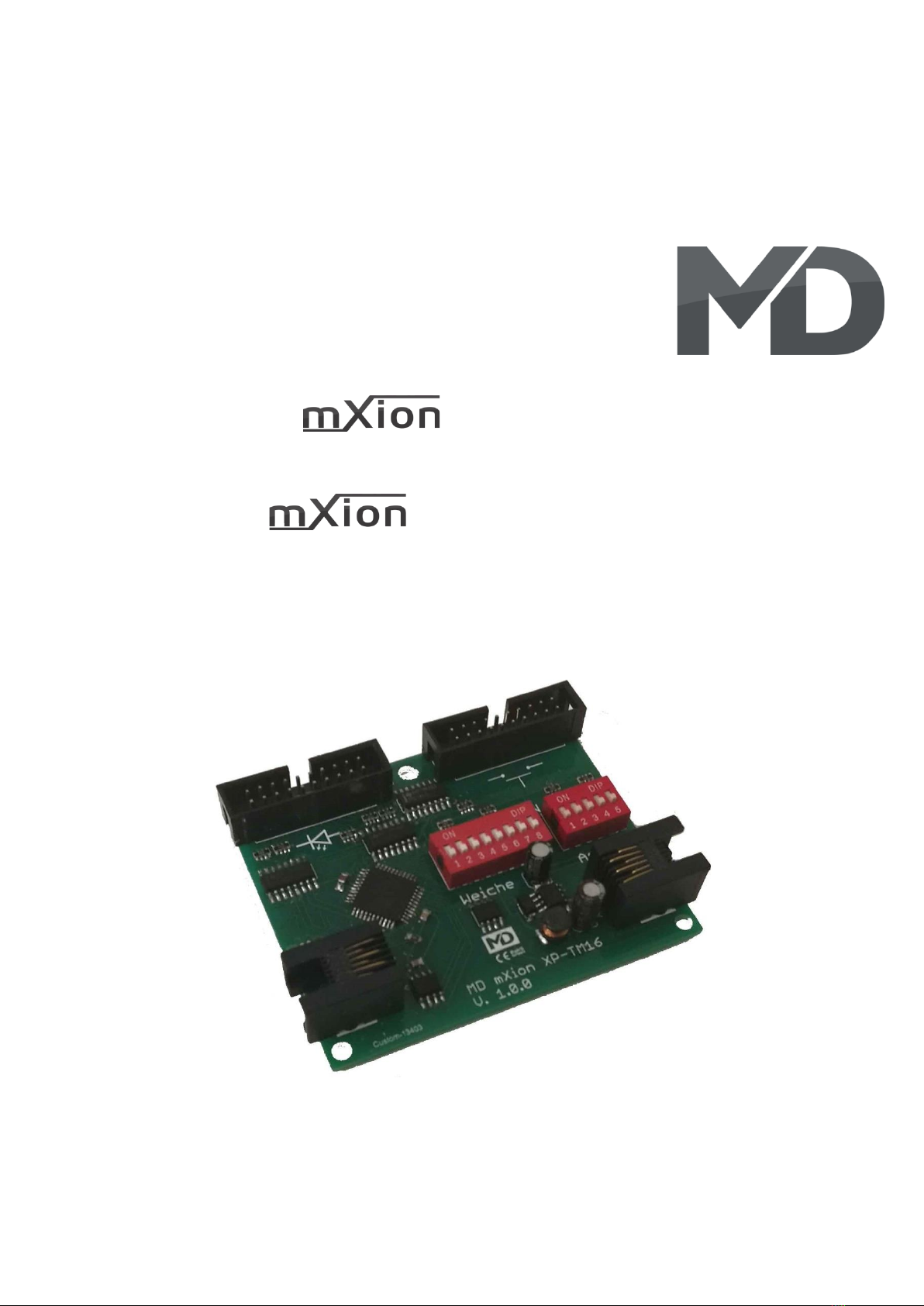

MD mxion XP-TM16 User manual

XP-TM16 Schaltmodul für
XpressNet Bedienungsanleitung
XP-TM16 switch module for
XpressNet User manual

2XP-TM16
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3

3XP-TM16
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Produktbeschreibung Product description 14
Technische Daten Technical data 15
Garantie, Reparatur Warranty, Service, Support 16
Hotline Hotline 17

4XP-TM16
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.

5XP-TM16
Funktionsumfang Summary of Funktions
▪XpressNet Kompatibles Schalt und Anzeigemodul X-Bus comp. switch and display module
▪Automatische Meldung der Stellung Automatic feedback for switches
▪Datenspeicher enthalten für Stellung Storage included
▪Taster oder Schalter anschließbar Switches and push buttons
▪16 Weichen schaltbar und Position anzeigbar 16 switches displayed and switchable

6XP-TM16
Lieferumfang Scope of supply
▪Bedienungsanleitung Manual
▪XpressNet Kabel XpressNet cable
▪mXion XP-TM16 mXion XP-TM16

7XP-TM16
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.

8XP-TM16

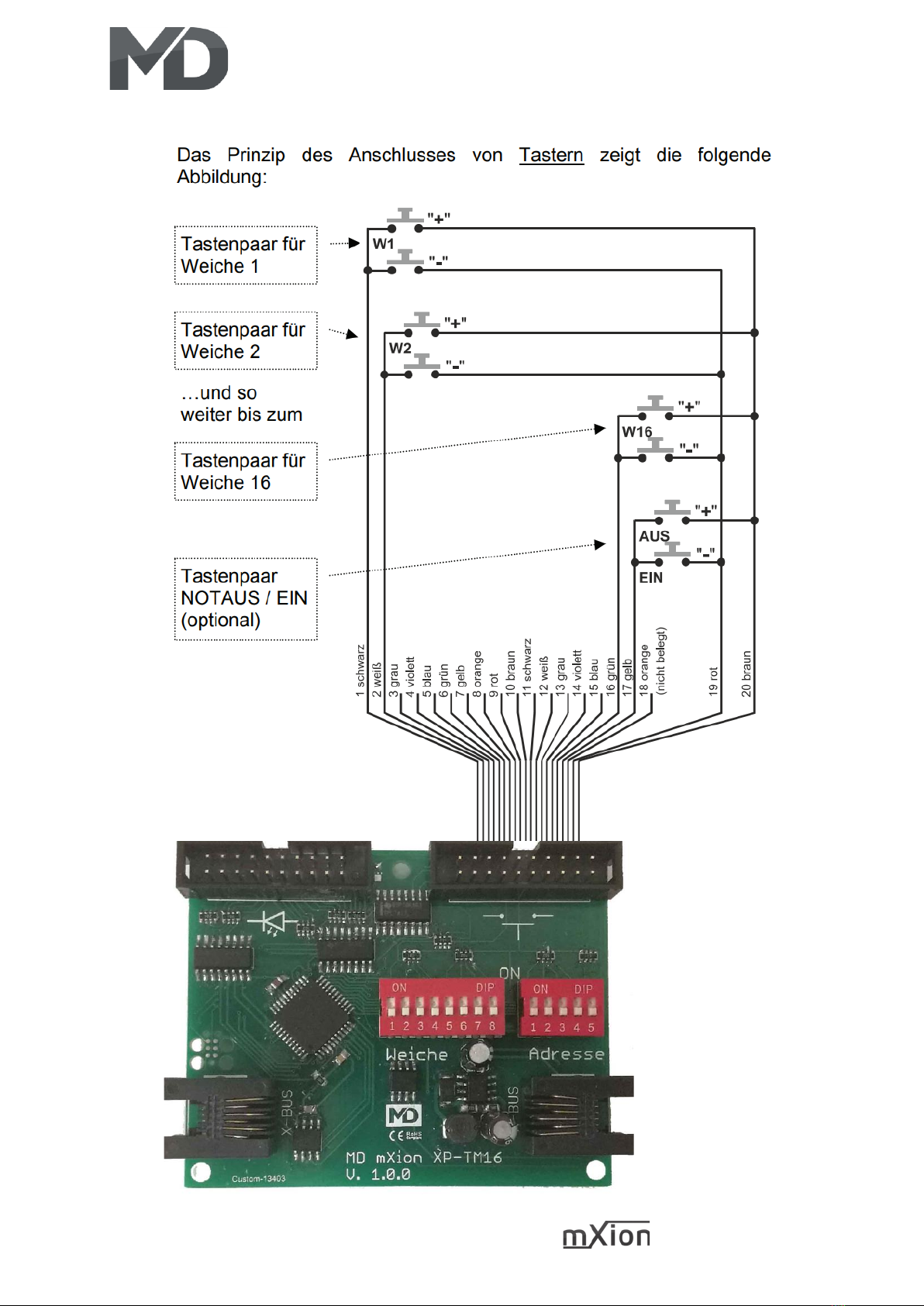

Anschlussbuchsen Connectors

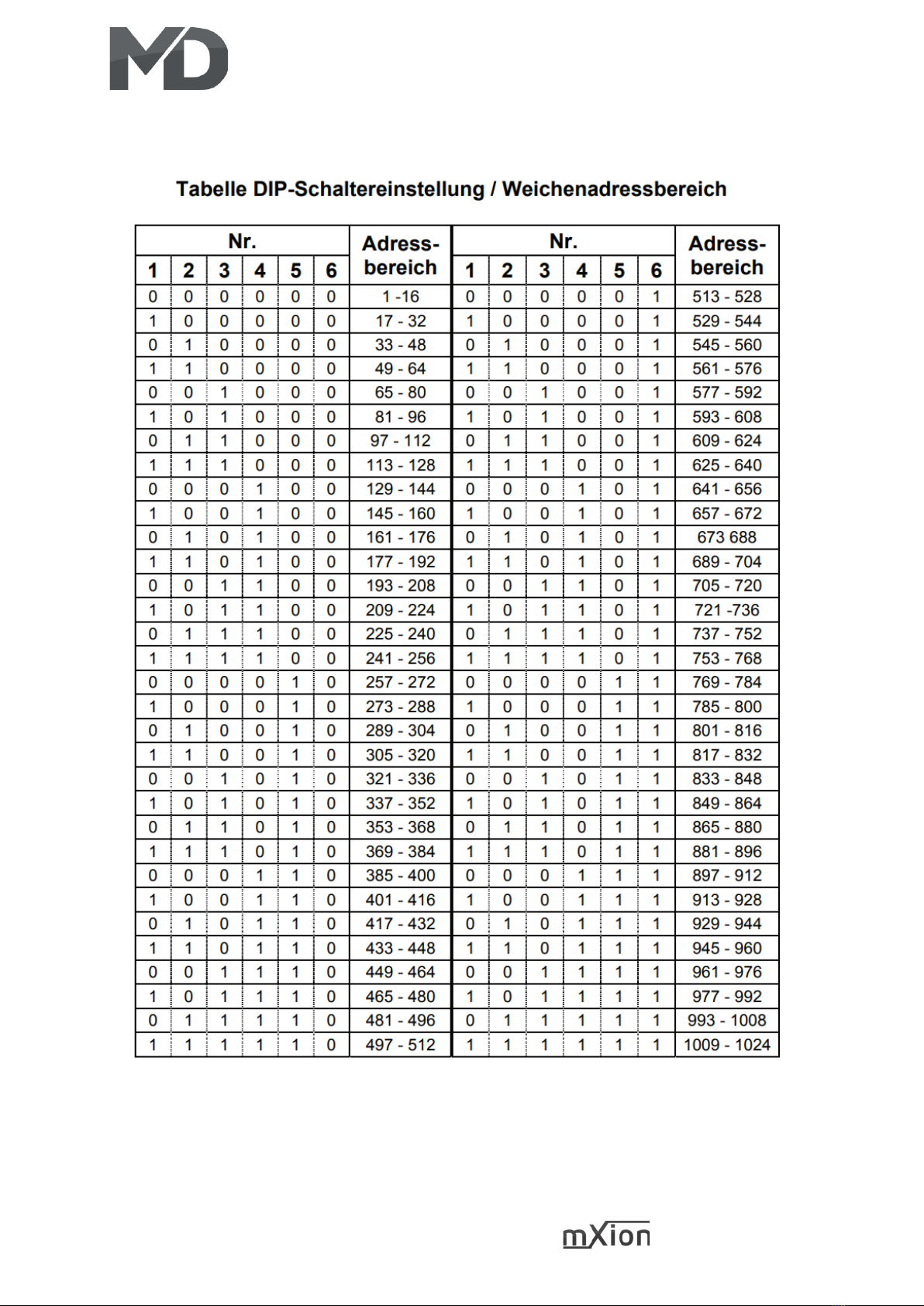

DIP-Schalter 8 der Weichenadresse sagt aus, ob die DIP switch 8 of the switch address indicates
gespeicherte Position (bei Tastern) oder die echte whether the stored position (with buttons)
Schalterstellung (bei Schaltern) an die Zentrale or the real one (with switches) to the
übermittelt werden soll und die Weichen so central station should be transmitted to get
eine Startposition erhalten. a switch start position.
LED Anschluss
Widerstände integriert
Schalter od. Taster
Anschluss
XpressNet
XpressNet
XP Adresse
Weichensat
z

9XP-TM16

10 XP-TM16

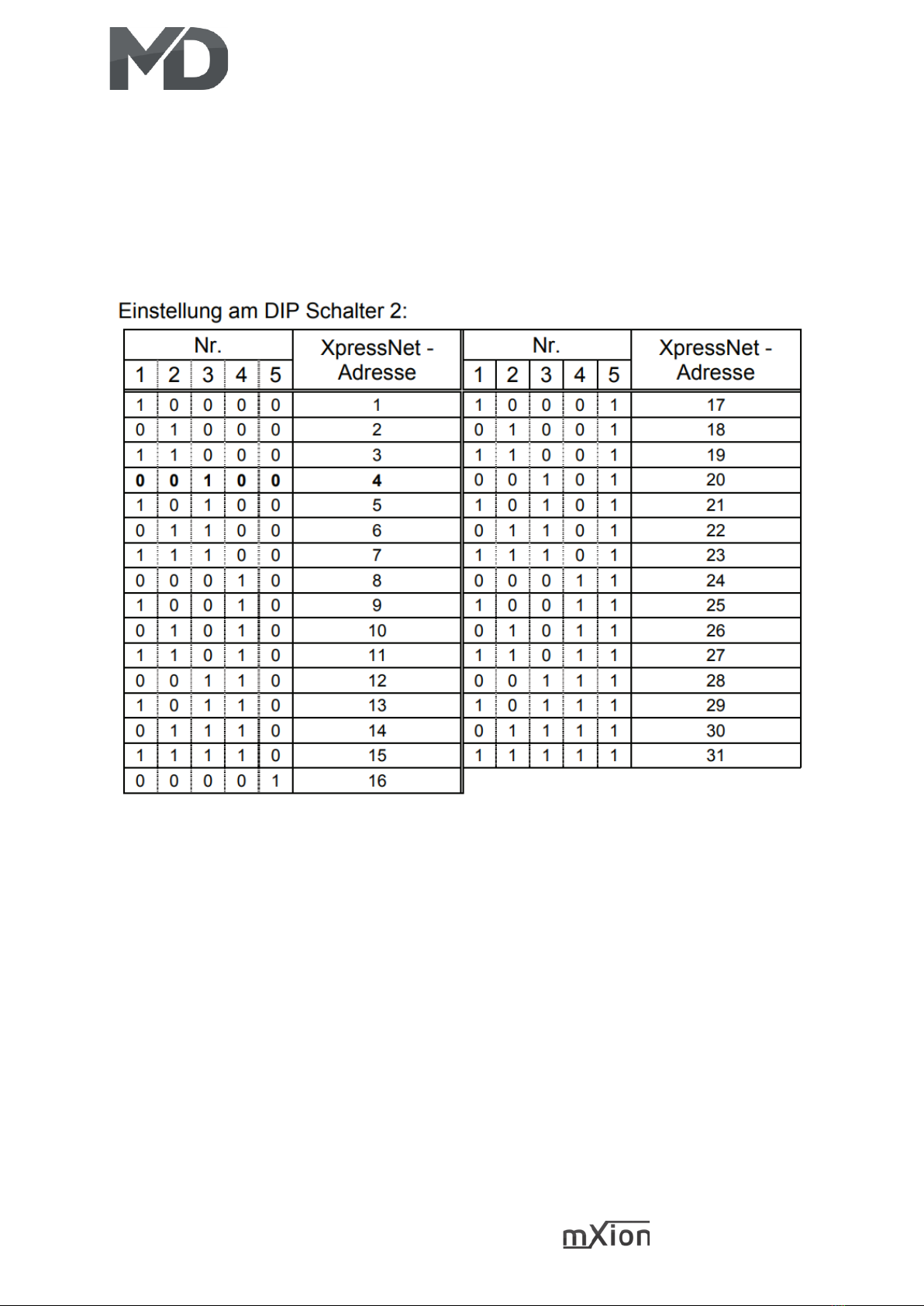

Der Auslieferungszustand mit allen “0” ist Zufallsadresse
The address for all „0“ is random XpressNet address.

11 XP-TM16

12 XP-TM16

13 XP-TM16

14 XP-TM16
Produktbeschreibung Product description
Der mXion XP-TM16 ist ein 16 faches Schalt- und The mXion XP-TM16 is a 16 times switch and
Anzeigemodul für XpressNet, somit ideal für unsere feedback module for XpressNet, thus ideal for
Zentralen MZSpro und 30Z. Mit Hilfe dieses Moduls ours central stations MZSpro and 30Z. With
ist es möglich, Schaltpulte aufzubauen ohne auf the help of this module is it possible to build
die Vorteile von der Digitaltechnik verzichten zu consoles without going on the
müssen. Das Schaltpult können Sie nach eigenen advantages of digital technology are
Vorstellen designen und mit Schaltern oder Tastern dispensed with have to. The control panel
ausrüsten. Diese sowie die LEDs zur Anzeige you can according to your own imagine.
schließen Sie an das XP-TM16 an. Schalten designing and using switches or buttons equip
Sie so nun gleichzeitig klassisch über Taster these as well as the LEDs for display connect
als auch über die Digitalsteuerung. Die to the XP-TM16, switch you now also classic
Signale über das XP-TM16 wird über den Bus over buttons as well as via the digital control.
an die Zentrale weitergeleitet. Des Weitern The signals through the XP-TM16 are via the
wird die letzte Schaltposition per LED bus forwarded to the headquarters. Also
angezeigt und dargestellt. becomes the last switching position via LED
displayed.
Die Stellungsanzeige mit LEDs ist wie folgt: The Position indivator with LEDs is as follows:
Stimmt die Anzeige mit der Schalterstellung überein, Does the display match the switch position
so leuchtet die Anzeige der jeweiligen Stellungsrichtung. the display of the respective position
Stimmt die Anzeige nicht mit der Schalterstellung direction lights up. If the display does not
überein, so blinkt die Anzeige in der gespeicherten match the switch position, the display
Position. flashes in the saved position.

15 XP-TM16
Technische Daten Technical data
Stromaufnahme: Current:
20mA 20mA
Temperaturbereich: Temperature range:
-40 bis 70°C -40 up to 70°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
6*7.5*2 6*7.5*2
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.

16 XP-TM16
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.

17 XP-TM16
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
[email protected] [email protected]
[email protected] [email protected]
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
