MDT-tex E HOME Series User manual

1
MDT SONNENSCHUTZSYSTEME GMBH
BEDIENUNGSANLEITUNG
USER GUIDE
TYP E HOME / TYPE E HOME

2 3
VERPACKUNGSINHALT
PACKAGE CONTENT
1x Schirmband - Artikelnr.: ZB10.111 / strap - order-no .: ZB10.111
1x Schirm/ Umbrella
1x Sicherungsbolzen / safety bolt
ZUBEHÖR
ACCESSORIES
Rahmenständer / frame base
Art-Nr. / Order-no.: 32962
(weiß / white)
Art-Nr. / Order-no.: 32963
(anthrazit / anthracite)
Abdeckung Rahmenständer /
Cover frame base
Art-Nr. / Order-no.: 12539
(weiß / white)
Art-Nr. / Order-no.: 12540
(anthrazit / anthracite)
Bodenhülse / ground tube
Art-Nr. / Order-no.: 16788
(weiß / white)
Art-Nr. / Order-no.: 16789
(anthrazit / anthracite)
CONTENT
_ Verpackungsinhalt / package content
_ Sicherungsanweisungen / safety instructions
_ Aufbauanleitung / instruction manual
_ Verankerungen / anchorings
_ Bodenhülsen / ground tube
_ Rahmenständer / frame base
Bedienungs / user guide
_ Schirm /umbrella
Empfehlungen recommand
Weitere Informationen finden Sie unter www.mdt-tex.com
Further information at www.mdt-tex.com
01
02
03 04 05 06 07
08
TYP E HOME / TYPE E HOME

4 5
.. ..
SIZE L 1 Distance ground tube L 2 Distance ground tube
3 x 3 m 300 cm 320 cm 424,5 cm 453,7 cm
ø 3 m 300 cm 320 cm 277,5 cm 420,3 cm
Distance Ground tube (middle)
01 TYP E HOME / TYPE E HOME
01
Sicherheitshinweis:
Dieser MDT-Schirm Typ EH ist bis zu Windlasten von 40 km/h (5
Beaufort) ausgelegt. Dieser Schirm darf aber nur ausschließlich
mit den von MDT vorgesehenen Bodenverankerungen bzw. Stän-
dern aufgestellt werden. Bei aufkommenden Wind / Böhen muß
der Schirm unverzüglich nach Beschreibung geschlossen werden
und mit dem Schirmband gesichert werden. MDT übernimmt
keine Haftung für Schäden, die durch eine Verwendung des
Schirmes entgegen den Anweisungen in der Bedienungsanlei-
tung steht.
Installationshinweis:
Der Abstand der Schirme sollte min. 20 cm betragen. Den ent-
sprechenden Abstand der Bodenhülsen entnehmen Sie bitte der
Tabelle. Sollte der Sicherungsbolzen des Schirmes nach Einbau
nicht mehr in das vorgesehene Loch in den Schirmmast passen,
kann dieses erneut duch den Mast gebohrt werden. Auf keinen
Fall dürfen die Schirme ohne Sicherungsbolzen betrieben wer-
den.
Abstand der Bodenhülsen (mittig):
SCHIRMGRÖSSE L 1 ABSTAND DER HÜLSEN L 2 ABSTAND DER HÜLSEN
3 x 3 m 300 cm 320 cm 424,5 cm 453,7 cm
ø 3 m 300 cm 320 cm 277,5 cm 420,3 cm
Alle Angaben sind ca.-Angaben und ohne Gewähr.
Safety Instruction:
The MDT-umbrella Type EH is good for windy conditions up to 40
km/h (5 Beaufort), but it may only be set up with bases which are
recommended by MDT. In case of upcoming wind, the umbrella
must be closed and fixed with the ribbon immediately. MDT does
not assume liability for any damages causes by the use of the
umbrella contrary the instruction manual.
Installation Instruction:
The distance between each umbrella should be at least 20 cm.
The corresponding distance between the ground ankers, please
find in the chart. In case, after mounting the safety pin does not
fit in the whole, which was designed for it in the mast, anymore,
it can be drilled again by hand.
Please never use the umbrellas without the safety pin!
All data are approximate data without guarantee
01
01
GARANTIE-
AUSSCHLUSS
DISCLAIMER
OF WARRANTY

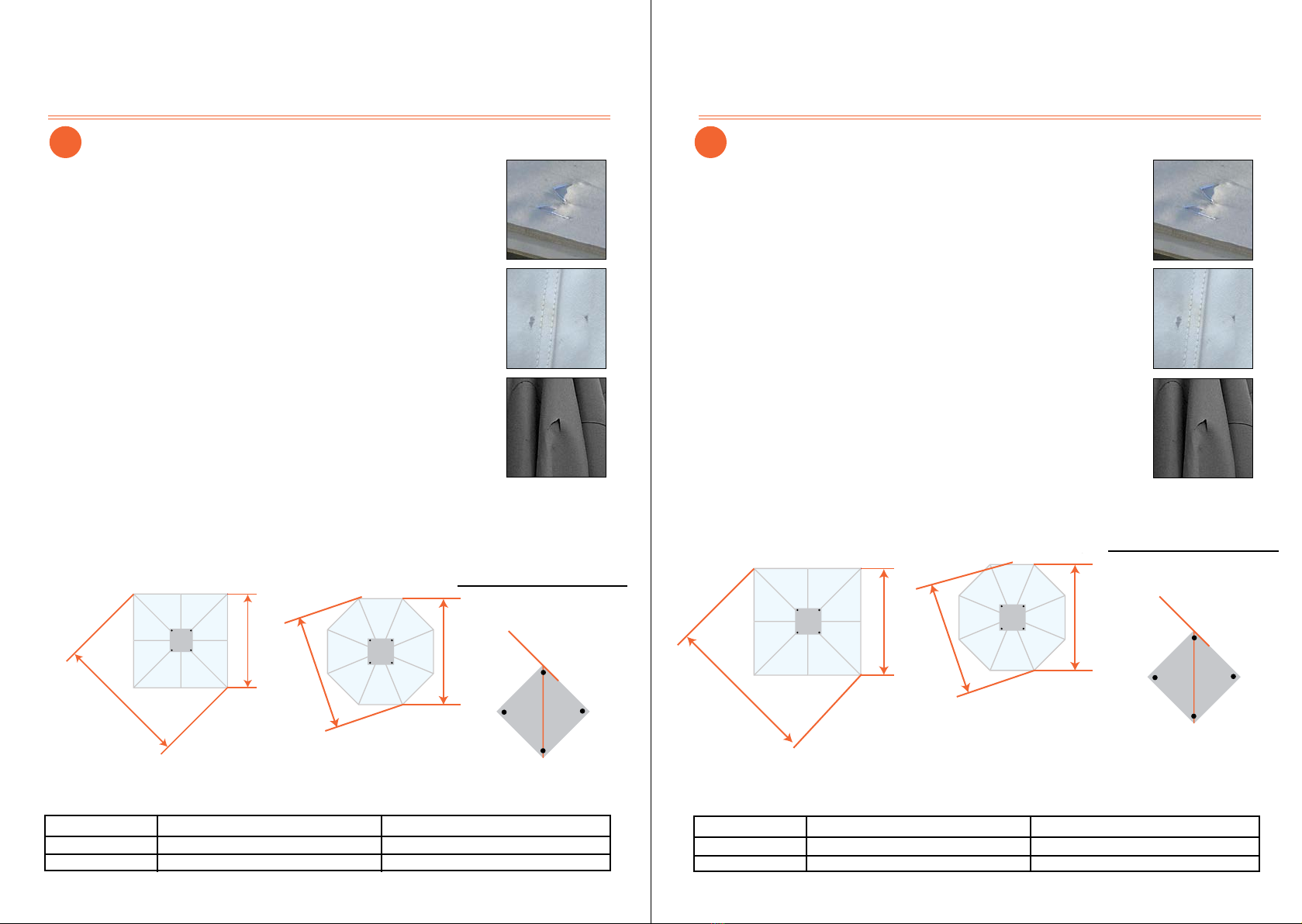

#1 Quadratischer Schirm: #1 Runder Schirm (8-Eck): WAND
L1
L2 45°
90°
BODENHÜLSE
L2
L1
#1 Quadratischer Schirm: :
#1 square umbrella #1 round umbrella (octagonal) wall
L2
L1
L2
90°
45°
Ground tube
TYP E HOME / TYPE E HOME

6 7
Kombination ( 2-teilig) R2 + A2 nicht klappbar
Kombination ( 2-teilig) R2 + A2 nicht klappbarKombination ( 2-teilig) R2 + A2 nicht klappbar
Kombination ( 2-teilig) R2 + A2 nicht klappbar Artikelnr.
Artikelnr.Artikelnr.
Artikelnr.
combination (two-part) R2 + A2 not fold-away
combination (two-part) R2 + A2 not fold-awaycombination (two-part) R2 + A2 not fold-away
combination (two-part) R2 + A2 not fold-away
Rahmenständer
RahmenständerRahmenständer
Rahmenständer Adapter
AdapterAdapter
Adapter a
aaa t1 t1t1
t1 rd
rdrd
rd hr
hrhr
hr gh
ghgh
gh Gewicht
GewichtGewicht
Gewicht Schrauben
SchraubenSchrauben
Schrauben Artikelnr.
Artikelnr.Artikelnr.
Artikelnr.
frame stand
frame standframe stand
frame stand adapter
adapteradapter
adapter weighting
weightingweighting
weighting screws
screwsscrews
screws
No.
No.No.
No. No.
No.No.
No. mm
mmmm
mm mm
mmmm
mm mm
mmmm
mm mm
mmmm
mm mm
mmmm
mm
R2
R2R2
R2 1060 87 200 kg
A2
A2A2
A2 190 10 70 350 360 4x M12 00338
M
MM
MD
DD
DT
TTT
-tex
}
Membranes & Structures
R
RRR2 222 + +++ A AAA2 222 n nnni iiic ccch hhht ttt k kkkl llla aaap pppp pppb bbba aaar rrr
M
MMMa aaas ssst ttt Ø ØØØ 6 6660 000 m mmmm mmm
19.04.2012
ZUR-ENG-000 1472.dwg
t1
a
a
a
t1 rh
gh
(B) (C)
02
02
VERANKERUNGEN
ANCHORINGS
Bitte beachten Sie, dass die Seiten eines qua-
dratischen oder rechteckigen Schirmes um 45°
versetzt zu den Kanten des Adapters stehen.
Please note: Position of the adapter relative to
edge of umbrella is a 45 degree angle.
Adapter auf dem Einbauteil mit den mitgeliefer-
ten Schrauben (B) verschrauben, den Schirm-
mast in den Adapter schieben und mit dem
Sicherungsbolzen (D) arretieren und anschlie-
ßend mit den Feststellschrauben (C) fixieren. /
Screw the adapter to base with screws (B),
insert the mast into the adapter and secure
with safety bolt (D), then fix the umbrella with
the screws (C).
Betonplatten in den dafür vorgesehenen
Rahmen legen, Adapter mit den mitgeliefer-
ten Schrauben (B) verschrauben, Abdeckung
darüber legen anschließend den Schirmmast in
den Adapter schieben und mit dem Sicherungs-
bolzen (D) arretieren und anschließend mit den
Feststellschrauben (C) fixieren. /
Slide paving stones into frame base, screw the
adapter to base with screws (B), put the cover
over the frame base than slide umbrella mast
into adapter and secure with safety bolt (D).
Then fix the umbrella with the screws (C).
C) Feststellschrauben /
fixed adjustment screw
(D) Loch für den Siche-
rungsbolzen
/ hole for the safety bolt
(B) Adapterbefestigungs-
schrauben
/ Screws to fix the adapter
02
TYP E HOME / TYPE E HOME TYP E HOME / TYPE E HOME

8 9
Kombination ( 2-teilig) E1 + A2 nicht klappbar für alle Schirme Typ G
Kombination ( 2-teilig) E1 + A2 nicht klappbar für alle Schirme Typ GKombination ( 2-teilig) E1 + A2 nicht klappbar für alle Schirme Typ G
Kombination ( 2-teilig) E1 + A2 nicht klappbar für alle Schirme Typ G Artikelnr.
Artikelnr.Artikelnr.
Artikelnr.
combination (two-part) E1 + A2 not fold-away for all umbrellas typ G
combination (two-part) E1 + A2 not fold-away for all umbrellas typ Gcombination (two-part) E1 + A2 not fold-away for all umbrellas typ G
combination (two-part) E1 + A2 not fold-away for all umbrellas typ G
00956
Einbauteil
EinbauteilEinbauteil
Einbauteil Adapter
AdapterAdapter
Adapter a
aaa t1 t1t1
t1 rd
rdrd
rd hr
hrhr
hr he
hehe
he gh
ghgh
gh Schrauben
SchraubenSchrauben
Schrauben Artikelnr.
Artikelnr.Artikelnr.
Artikelnr.
built-in part
built-in partbuilt-in part
built-in part adapter
adapteradapter
adapter screws
screwsscrews
screws
No.
No.No.
No. No.
No.No.
No. mm
mmmm
mm mm
mmmm
mm mm
mmmm
mm mm
mmmm
mm mm
mmmm
mm mm
mmmm
mm
E1
E1E1
E1 190 8 60,3 320 140 328
A2
A2A2
A2 190 10 70 350 360 4x M12 00338
M
MM
MD
DD
DT
TTT
-tex
}
Membranes & Structures
Zeichn. ZUR-ENG-0027276-Vertrieb 19.04.2012
Einbauteil E1
built-in part E1
E
EEE1 111 + +++ A AAA2 222 n nnni iiic ccch hhht ttt k kkkl llla aaap pppp pppb bbba aaar rrr
M
MMMa aaas ssst ttt Ø ØØØ 6 6660 000 m mmmm mmm
Adapter A2
Adapter A2
weitere Informationen über den
Einbau s. allgemeines Übersichtsblatt
Einbauteil 190x190 mm
bzw. Klappadapter 190x190 mm
informations about required size of concrete
see sheet for built-in part 190x190 mm and
sheet for fold-away adapter 190x190 mm
hr
gh
t1
t1
hr
gh
60,30
rd
he
a
03
04
02 03/04
SCHIRMBAND LÖSEN.
REMOVE STRAPS.
03 04
STREBEN LEICHT NACH AUS-
SEN ZIEHEN.
GENTLY PULL SPOKES
OUTWARDS.
TYP E HOME / TYPE E HOME TYP E HOME / TYPE E HOME

10 11
06
05/06
05
OBERTEIL DES GRIFFES NACH UNTEN ZIEHEN UND SPANNEN.
PULL DOWN THE UPPER PART OF THE HANDLE DOWN,
CONNECT IT WITH THE LOWER PART OF THE HANDLE AND
TIGHTEN IT.
06
SCHIRM VOLLSTÄNDIG ÖFFNEN.
COMPLETELY OPEN THE UMBRELLA.
07
07
SCHLIESSEN DES SCHIRMS.
CLOSING OF THE UMBRELLA.
Griffe entspannen und Oberteil nach oben schieben - sofern notwendig, Eckstreben mit
Hand an den Mast legen. Nach dem Schließen Stoffbahnen einzeln zwischen den
Streben hervorziehen. Membran ordnungsgemäß falten und mit Schirmband sichern.
Der Stoff darf nicht im Wind flattern.
Open the lower handle and push the upper handle to the top; if necessary, direct the ribs
to the pole by hand. Pull fabrice out from in between spokes, tightly wrap fabric around the
umbrella and secure it aganin with the strap.
The fabric must not flutter in the wind.
TYP E HOME / TYPE E HOME TYP E HOME / TYPE E HOME
05
07

12 13
08
08
WIR EMPFEHLEN
Schutz der Membran:
Ziehen Sie über Nacht die Schutzhülle über den Schirm, um die Membran vor Wind-
flattern und unnötige Verschmutzungen zu schützen.
Laubentfernung:
Entfernen Sie Laub von dem Schirm, denn Laubfarbstoffe, die in die Beschichtung
und Faser einwandern, können kaum entfernt werden.
Reinigen / Waschen:
Leichte Verschmutzungen können mit einem weichen feuchten Tuch entfernt werden.
Bei größeren Verschmutzungen kann die Membran in einenr Industriewaschmaschine
gewaschen werden -> Vor dem Waschen müssen die oberen Haken der Schirmbe-
züge mit Kabelbindern zusammengebunden werden. Dabei dürfen die Haken auf
keinen Fall mit einem Handtuch abgebunden werden, da sonst im oberen Bereich des
Schirmbezuges ein Schmutzrand zurückbleibt. Das Waschen in einem Sack ist nicht
notwendig. Die Schirmbezüge können lose in die Waschmaschine eingelegt werden.
Maschinenfüllung
max. 2/3
Waschmittel
leichte Seifenlauge
Achtung
keine Bleichmittel, keine Fleckensalze oder sonstige chemische Reiniger
Temperatur
max. 28° C - höhere Temperaturen zerstören das Gewebe
Trocknung
keine Maschinentrocknung, nur Lufttrocknung
-> Membran im leicht feuchten Zustand auf das Gestell ziehen,
um Knitter und Falten zu vermeiden.
08
08
WE RECOMMAND
Cover-Protection:
At night, pull a protection cover over the umbrellas to protect it from strong winds
and dirt.
Litter removal:
Remove leaves from the cover, because leaf pigments that migrate into the coating
and fiber, can hardly be removed.
Cleaning/Washing:
First of all try to clean the cover with a soft and wet scarf in order to remove the
dirt. If that does not help, the cover can be cleaned by an industrial washing machi-
ne. Please note: Remove the upper hooks and bond it together with a cable connec-
tor. The covers can be put lose in the washing machine without fixations.
Filling machines
max. 2/3
Detergent
mild soap solution
Attention
No bleach, no salts or other chemical stain cleaner
Temperature
max. 28 ° C - higher temperatures will destroy the cover
Drying
No machine drying, air drying only
-> Pull the membrane slightly moist on the rack,
to avoid creases and wrinkles.
TYP E HOME / TYPE E HOME TYP E HOME / TYPE E HOME

14
DEUTSCHLAND
GERMANY
MDT SONNENSCHUTZSYSTEME GmbH
INDUSTRIESTRASSE 4
74736 HARDHEIM
GERMANY
TEL.: [phone]
FAX: [phone]
[e-mail]
