MDT-tex Type RB User manual

1
MDT SONNENSCHUTZSYSTEME GMBH
BEDIENUNGSANLEITUNG
USER GUIDE
TYP RB / TYPE RB

2 3
_ Verpackungsinhalt / package content
_ Sicherungsanweisungen / safety instructions
_ Aufbauanleitung / instruction manual
_ Verankerungen / anchorings
_ Kreuzständer / cross stand
_ Rahmenständer / frame base
_ Bodenhülsen / ground tube
Bedienungsanleitung / user guide
_ Schirm / umbrella
Empfehlungen recommand
Service / service
Bezugs-/Strebenwechsel / fabrice & struts exchange
Weitere Informationen finden Sie unter www.mdt-tex.com
Further information at www.mdt-tex.com
CONTENT
01
02
03 04 05 06 07
08
TYP RB / TYPE RB
VERPACKUNGSINHALT
PACKAGE CONTENT
1 x Schirmband - Artikelnr.: ZB10.111 / strap - order-no .: ZB10.111
1 x Schirm/ Umbrella
1 x Sicherungsbolzen / saftey bolt
ZUBEHÖR
ACCESSORIES
Kreuzständer / cross stand
Rahmenständer / frame base
Bodenhülse / ground tube
09
10

4 5
.. ..
01 TYP RB / TYPE RB
01
#1 Quadratischer Schirm:
SCHIRMGRÖSSE L 1 ABSTAND DER HÜLSEN L 2 ABSTAND DER HÜLSEN
3x3 300 cm 320 cm 424 cm 444 cm
4x4 400 cm 420 cm 565 cm 585 cm
Alle Angaben sind ca.-Angaben und ohne Gewähr.
TYP RB / TYPE RB
#1 square umbrella
L1
L2
Size L 1 Distance Groundtube L 2 Distance Groundtube
3x3 300 cm 320 cm 424 cm 444 cm
4x4 400 cm 420 cm 707 cm 727 cm
All data are approximate data without guarantee
01
01
Safety Instruction:
The MDT-umbrella Type RB is good for windy conditions up to 40
km/h (6 Beaufort), but it may only be set up with bases which are re-
commended by MDT. In case of upcoming wind, the umbrella must
be closed and fixed with the ribbon immediately. MDT does not
assume liability for any damages causes by the use of the umbrella
contrary the instruction manual.
Installation Instruction:
The distance between each umbrella in fully opened condition
should be at least 20 cm. The corresponding distance between the
ground ankers, please find in the overview. In case, after mounting
the safety pin does not fit in the whole, which was designed for it
in the mast, anymore, it can be drilled again by hand. Please never
use the umbrellas without the safety pin!
GARANTIE-
AUSSCHLUSS
DISCLAIMER
OF WARRANTY
L2
L1
Abstand der Bodenhülsen (mittig): Distance Groundtube (middle)
Sicherheitshinweis:
Dieser MDT-Schirm Typ RB ist bis zu Windlasten von 40 km/h (6
Beaufort) ausgelegt. Dieser Schirm darf aber nur ausschließlich
mit den von MDT vorgesehenen Bodenverankerungen bzw. Stän-
dern aufgestellt werden. Bei aufkommenden Wind / Böhen muß
der Schirm unverzüglich nach Beschreibung geschlossen werden
und mit dem Schirmband gesichert werden. MDT übernimmt keine
Haftung für Schäden, die durch eine Verwendung des Schirmes ent-
gegen den Anweisungen in der Bedienungsanleitung steht.
Installationshinweis:
Der Abstand der Schirme sollte min. 20 cm im vollständig geöffne-
ten Zustand betragen. Den entsprechenden Abstand der Bodenhül-
sen entnehmen Sie bitte der Tabelle. Sollte der Sicherungsbolzen
des Schirmes nach Einbau nicht mehr in das vorgesehene Loch in
den Schirmmast passen, kann dieses erneut durch den Mast ge-
bohrt werden. Auf keinen Fall dürfen die Schirme ohne Sicherungs-
bolzen betrieben werden.
Wand
45°
90°
BODENHÜLSE
45°Grad-Drehung nur bei Rahmenständer
wall
90°
45°
Ground tube
45°degree rotation only at frame base

6 7
02 TYP RB / TYPE RB
02

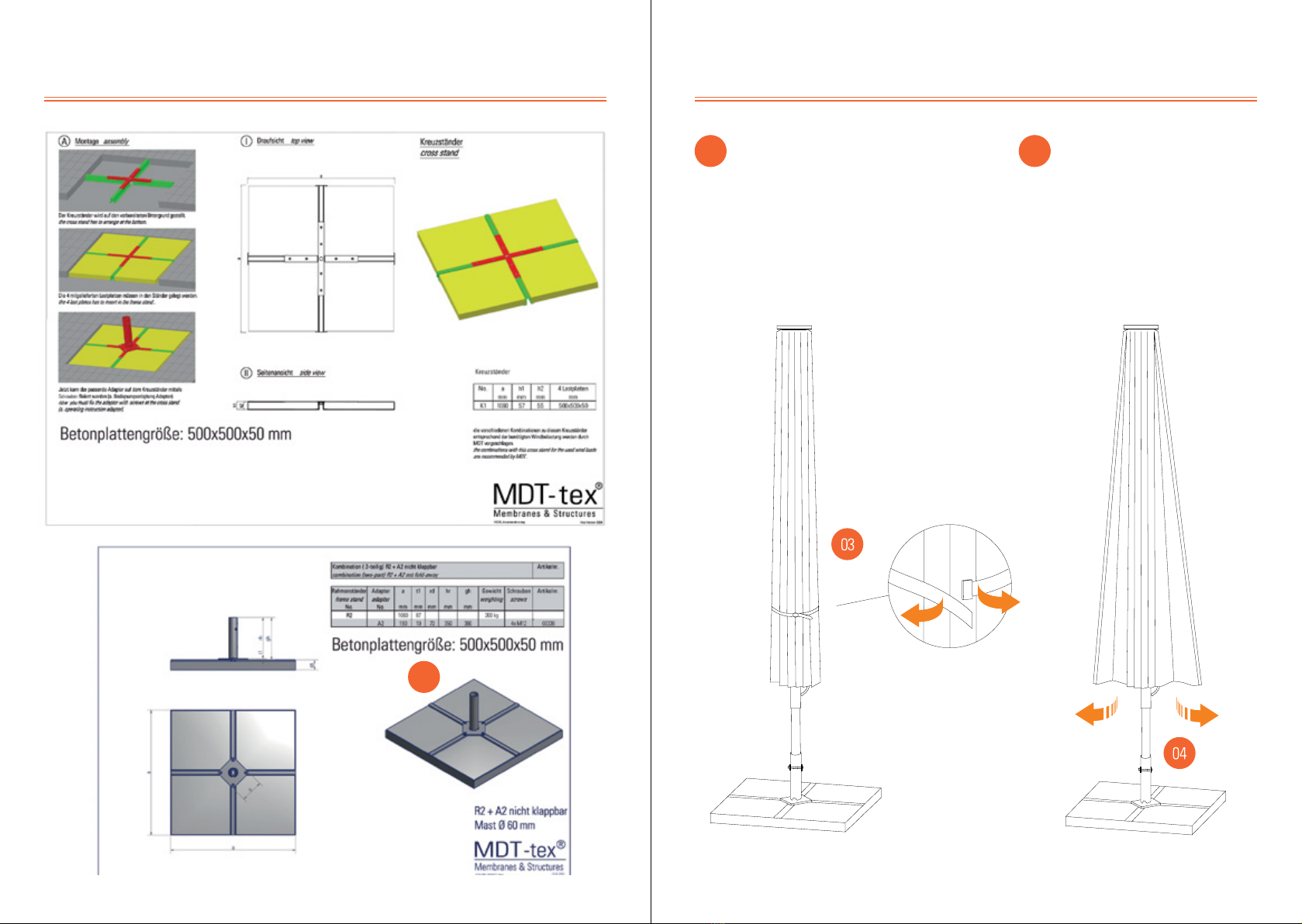

VERANKERUNGEN
ANCHORINGS
Bitte beachten Sie, dass die Seiten eines qua-
dratischen oder rechteckigen Schirmes um 45°
versetzt zu den Kanten des Adapters stehen.
Please note: Position of the adapter relative to
edge of umbrella is a 45 degree angle.
Adapter auf dem Einbauteil mit den mitgeliefer-
ten Schrauben (B) verschrauben, den Schirm-
mast in den Adapter schieben und mit dem
Sicherungsbolzen (D) arretieren und anschlie-
ßend mit den Feststellschrauben (C) fixieren. /
Screw the adapter to base with screws (B),
insert the mast into the adapter and secure
with safety bolt (D), then fix the umbrella with
the screws (C).
Betonplatten in den Ständer einlegen, Adapter
mit den mitgelieferten Schrauben (B) verschrau-
ben, den Schirmmast in den Adapter schieben
und mit dem Sicherungsbolzen (D) arretieren
und anschließend mit den Feststellschrauben
(C) fixieren. /
Slide paving stones into frame base, screw the
adapter to base with screws (B) slide umbrella
mast into adapter and secure with safety bolt.
then fix the umbrella with the screws (C).
Betonplatten in den dafür vorgesehenen
Rahmen legen, Adapter mit den mitgelieferten
Schrauben (B) verschrauben, den Schirmmast in
den Adapter schieben und mit dem Sicherungs-
bolzen (D) arretieren und anschließend mit den
Feststellschrauben (C) fixieren. /
Slide paving stones into frame base, screw the
adapter to base with screws (B) slide umbrella
mast into adapter and secure with safety bolt
(D). Then fix the umbrella with the screws (C).
C) Feststellschrauben /
fixed adjustment screw
(D) Loch für den Siche-
rungsbolzen
/ hole for the safety bolt
(B) Adapterbefestigungs-
schrauben
/ Screws to fix the adapter
(B) (C)
TYP RB / TYPE RB
02

8 9
03/04 TYP RB / TYPE RB
SCHIRMBAND LÖSEN.
REMOVE STRAPS.
03 04
STREBEN LEICHT NACH AUS-
SEN ZIEHEN.
GENTLY PULL SPOKES
OUTWARDS.
02 TYP RB / TYPE RB
02

10 11
1
2
3
06
07
07 TYP RB / TYPE RB
07
SCHLIESSEN DES SCHIRMS.
CLOSING OF THE UMBRELLA.
Griffe entspannen und Oberteil nach oben schieben -
sofern notwendig, Eckstreben mit Hand an den Mast
legen (1). Nach dem Schließen Stoffbahnen einzeln
zwischen den Streben hervorziehen (2). Membran
ordnungsgemäß falten und mit Schirmband sichern
(3). Der Stoff darf nicht im Wind flattern.
Open the lower handle and push the upper handle
to the top; if necessary, direct the ribs to the pole by
hand (1). Pull fabrice out from in between spokes,
tightly wrap fabric around the umbrella and secure
it aganin with the strap. (2/3).
The fabric must not flutter in the wind.
05/06 TYP RB / TYPE RB
05
SCHIEBEMACHANISMUS BIS ZUM ANSCHLAG NACH OBEN
SCHIEBEN UND DIE IM SPANNGRIFF INTEGRIERTEN HAKEN
EINHÄNGEN UND DEN GRIFF NACH UNTEN DRÜCKEN
PULLING MECHANISM TO BE PUSHED UP AGAINST THE
TOP. AFTER THAT HINGE THE HOOKS, WHICH ARE INTE-
GRATED TO THE TENSION HANDLE AND PUSH THE HAND-
LE TO THE BOTTOM.
06
SCHIRM VOLLSTÄNDIG ÖFFNEN.
COMPLETELY OPEN THE UMBRELLA.
05
Play
Stop

12 13
08 TYP RB / TYPE RB
08
WE RECOMMAND
Cover-Protection:
At night, pull a protection cover over the umbrellas to protect it from strong winds
and dirt.
Litter removal:
Remove leaves from the cover, because leaf pigments that migrate into the coating
and fiber, can hardly be removed.
Cleaning/Washing:
First of all try to clean the cover with a soft and wet scarf in order to remove the
dirt. If that does not help, the cover can be cleaned by an industrial washing machi-
ne. Please note: Remove the upper hooks and bond it together with a cable connec-
tor. The covers can be put lose in the washing machine without fixations.
Filling machines
max. 2/3
Detergent
mild soap solution
Attention
No bleach, no salts or other chemical stain cleaner
Temperature
max. 28 ° C - higher temperatures will destroy the cover
Drying
No machine drying, air drying only
-> Pull the membrane slightly moist on the rack,
to avoid creases and wrinkles.
08 TYP RB / TYPE RB
08
WIR EMPFEHLEN
Schutz der Membran:
Ziehen Sie über Nacht die Schutzhülle über den Schirm, um die Membran vor Wind-
flattern und unnötige Verschmutzungen zu schützen.
Laubentfernung:
Entfernen Sie Laub von dem Schirm, denn Laubfarbstoffe, die in die Beschichtung
und Faser einwandern, können kaum entfernt werden.
Reinigen / Waschen:
Leichte Verschmutzungen können mit einem weichen feuchten Tuch entfernt werden.
Bei größeren Verschmutzungen kann die Membran in einenr Industriewaschmaschine
gewaschen werden -> Vor dem Waschen müssen die oberen Haken der Schirmbe-
züge mit Kabelbindern zusammengebunden werden. Dabei dürfen die Haken auf
keinen Fall mit einem Handtuch abgebunden werden, da sonst im oberen Bereich des
Schirmbezuges ein Schmutzrand zurückbleibt. Das Waschen in einem Sack ist nicht
notwendig. Die Schirmbezüge können lose in die Waschmaschine eingelegt werden.
Maschinenfüllung
max. 2/3
Waschmittel
leichte Seifenlauge
Achtung
keine Bleichmittel, keine Fleckensalze oder sonstige chemische Reiniger
Temperatur
max. 28° C - höhere Temperaturen zerstören das Gewebe
Trocknung
keine Maschinentrocknung, nur Lufttrocknung
-> Membran im leicht feuchten Zustand auf das Gestell ziehen,
um Knitter und Falten zu vermeiden.

24
DEUTSCHLAND
GERMANY
MDT SONNENSCHUTZSYSTEME GmbH
INDUSTRIESTRASSE 4
74736 HARDHEIM
GERMANY
TEL.: +49 - 62 83 - 22 17 - 0
FAX: +49 - 62 83 - 22 17 - 900
[e-mail]
