Megasat Switch PoE 900 User manual

Switch PoE 900
Bedienungsanleitung

Inhaltsverzeichnis 1. Sicherheitshinweise
2. Lieferumfang
DEUTSCH DEUTSCH02
• Stellen Sie sicher, dass das Gerät in einer gut belüfteten und staubfreien Umgebung installiert ist.
• Das Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen.
• Halten Sie alle Flüssigkeiten vom Gerät fern.
• Stellen Sie sicher, dass die Umgebungsbedingungen den Werksspezifikationen entsprechen.
• Starke Stöße oder Stöße auf das Gerät durch Herunterfallen können die empfindliche Elektronik im Inneren
des Geräts beschädigen.
• Schalten Sie das Gerät aus, bevor Sie Zubehör und Peripheriegeräte anschließen und trennen.
• Eine werkseitig empfohlene Festplatte sollte für dieses Gerät verwendet werden.
• Switch PoE 900
• Netzteil
• Bedienungsanleitung
• Bei der Verwendung des Produkts müssen Sie die elektrischen Sicherheitsbestimmungen Ihrer Region strikt
einhalten. Detaillierte Informationen finden Sie in den technischen Daten.
• Die Eingangsspannung sollte sowohl die SELV-Spannung (Safety Extra Low Voltage) als auch die begrenzte
Stromquelle mit 100~240VAC, 51VDC gemäß IEC60950-1 erfüllen. Detaillierte Informationen finden Sie in
den technischen Daten.
• Schließen Sie mehrere Geräte nicht an ein Netzteil an, da die Überlastung des Adapters zur Überhitzung oder
Brandgefahr führen kann.
• Vergewissern Sie sich, dass der Stecker fest mit der Steckdose verbunden ist.
• Wenn Rauch oder Geruch aus dem Gerät aufsteigen, schalten Sie das Gerät sofort aus und ziehen Sie das Netz-
kabel aus der Steckdose. Wenden Sie sich anschließend an Ihren Fachhändler.
Warnhinweise
Vorsichtsmaßnahmen
03
1. Sicherheitshinweise........................................................................................ 03
2. Lieferumfang........................................................................................................ 03
3. Bezeichnungen und Anschlüsse
3.1 Vorderseite ......................................................................................................... 04
3.2 Rückseite ............................................................................................................. 04
4. Anwendung und Inbetriebnahme ..................................................... 05
5. Technische Daten............................................................................................. 06
Hinweis: Vergewissern Sie sich vor der Installation, dass alle Artikel mitgeliefert wurden.
Sollte etwas fehlen, so wenden Sie sich bitte an Ihren Händler.

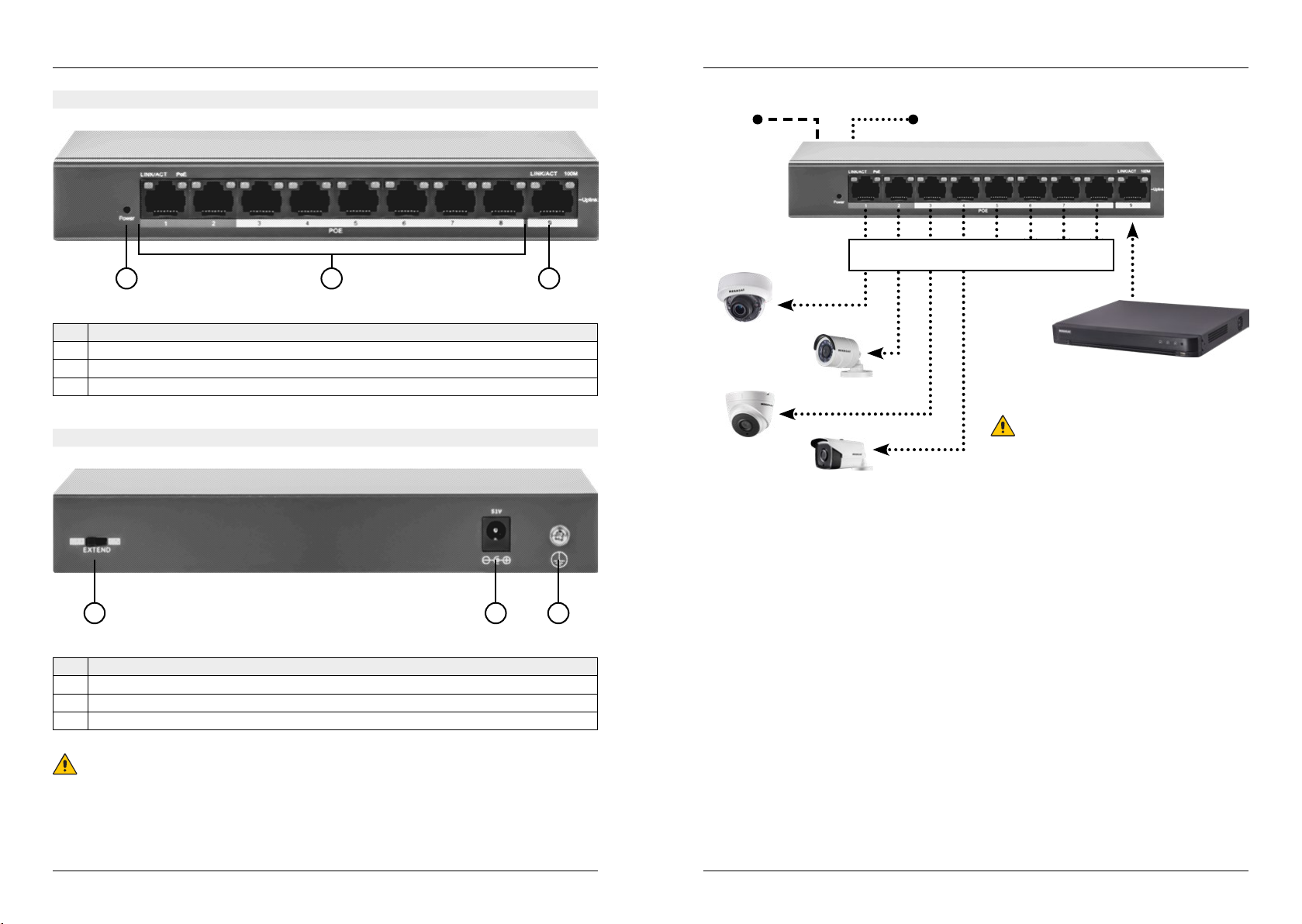

3. Bezeichnungen und Anschlüsse 4. Anwendung und Inbetriebnahme
DEUTSCH DEUTSCH04 05
3.1 Vorderseite
3.2 Rückseite
Nr. Beschreibung
1 Power-LED
2 Port 1-8 = LAN und PoE Anschlüsse (Port 1-2 = hohe Priorität)
3 Up-Link Ethernet Port
Nr. Beschreibung
1 EXTEND an/aus (Zusatzschalter zur Verwendung bei längeren Kabellängen bis 250 m)
251 Volt Stromversorgung
3 Erdungsschraube
1
1
32
2 3
Erdung Stromversorgung
Netzwerk-Video-Rekorder
PoE Dome Kamera
PoE Dome Kamera
PoE Bulltet Kamera
PoE Bulltet Kamera
Hinweis: Die Übertragungsentfernung
hängt vom angeschlossenen Kabel ab. Wir
empfehlen Standard Cat5e/6 Netzwerkkabel,
so dass die Übertragungsentfernung bis zu
100 Meter betragen kann!
Hinweis 2: Das Gerät muss gemäß Vorschrift
mit der Erdung verbunden sein.
Hinweis zum EXTEND Schalter:
1. Wenn Sie den EXTEND-Schalter auf„off“ stellen, wechselt der PoE Switch zur normalen
Datenübertragung mit einer möglichen Distanz von bis zu 100 Meter.
2. Wenn Sie den EXTEND-Schalter auf„on“ stellen, aktiviert der PoE Switch die
10Mbps-Übertragungsgeschwindigkeit auf eine Distanz von bis zu 250 Meter.
Zur Inbetriebnahme gehen Sie wie folgt vor:
Anschluss von bis zu 8 PoE-fähigen Kameras
1. Schalten Sie vor der Installation die Stromversorgung aus bzw. ziehen Sie den Netzstecker aller Geräte. Eine
Installation mit eingeschalteter Stromversorgung kann die Übertragungsgeräte beschädigen.
2. Verbinden Sie die PoE Kameras und den PoE Switch mit einem Netzwerkkabel an einer der Ethernet Ports
(Port 1-8).
3. Verbinden Sie den PoE Switch und den Netzwer-Video-Rekorder mit einem Netzwerkkabel. Stecken Sie das
Kabel in den Uplink-Port am PoE Switch.
4. Schalten Sie die Stromversorgung der Geräte wieder ein.
5. Überprüfen Sie, ob die Installation ordnungsgemäß durchgeführt wurde, und die Verbindung stabil ist.
6. Achten Sie darauf, dass die PoE Kameras mit Strom versorgt werden und ordnungsgemäß funktionieren.

5.Technische Daten Notizen
DEUTSCH DEUTSCH06 07
Anschlüsse
• 9x Base-TX-Ethernet-Anschlüsse (Port 1-2 = hohe Priorität)
• 1x Netzanschluss für Stromversorgung
Sonstiges
• Spannungsversorgung: AC 100~240 Volt, DC 51 Volt, 1.25 A
• Stromverbrauch: ca. 58 Watt
• Temperaturbereich: 0°C - 40° C
• Luftfeuchtigkeit: 10% ~ 90% RH (nicht kondensierend)
Konformitätinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grund-
legenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU befindet:
Megasat Switch PoE 900 (Art-Nr. 0900176)
Die Konformitätserklärung zu diesem Produkt liegt der Firma vor:
Megasat Werke GmbH
Industriestraße 4a
D-97618 Niederlauer
Technische Daten
• Übertragungsgeschwindigkeit: 10/100 Mb/s
• Unterstütung von Standard- und EXTEND-Netzwerkmodus
• Maximale Ausgangsleistung: 30 Watt / PoE Port
• Maximale Gesamtleistung: 58 W
• Schaltleistung: 1,8 Gbit/s
• Kompatibel mit folgenden Standards:
IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE802.3at, IEEE 802.3x
• Übertragungsgeschwindigkeit:
Ethernet: 10 Mbps (Halbduplex) / 20 Mbps (Vollduplex)
Fast Ethernet: 100 Mbps (Halbduplex) / 200 Mbps (Vollduplex)
• Übertragungsmedium:
Ethernet: Cat 3 oder besser UTP / STP
Fast Ethernet: Cat 5 oder besser UTP / STP
• PoE-Stromversorgungsmodus: 8-polig
• 4K MAC-Adresstabelle und MAC-Adressen lernen
• LEDs: Power, Link/Act, PoE

Version: 1.0 (Juli 2018)
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
Switch PoE 900
user manual

Content 1. Safety instructions
2. Delivery
ENGLISH ENGLISH02
• Make sure that the device is installed in a well-ventilated and dust-free environment.
• The device is intended for indoor use only.
• Keep all liquids away from the device.
• Make sure the environmental conditions are in accordance with the factory specifications.
• Heavy impact or impact on the unit due to falling may damage the sensitive electronics inside the unit.
• Turn off the device before connecting and disconnecting accessories and peripherals.
• A factory recommended hard disk should be used for this unit.
• Switch PoE 900
• Power supply
• User manual
• When using the product, you must strictly adhere to the electrical safety regulations of your area. Detailed
information can be found in the technical data.
• The input voltage should meet both SELV (Safety Extra Low Voltage) and Limited Current 100 ~ 240V AC, 51V
DC IEC60950-1. Detailed information can be found in the technical data.
• Do not connect multiple devices to a power supply as overloading the adapter may cause overheating or a
fire hazard.
• Make sure the plug is firmly connected to the power outlet.
• If smoke or odor comes from the unit, immediately turn off the unit and disconnect the power cord from the
wall outlet. Then contact your dealer.
Warnings
Precautions
03
1. Safety instructions........................................................................................... 03
2. Delivery ..................................................................................................................... 03
3. Designations and connections
3.1 Front side ............................................................................................................ 04
3.2 Rear side .............................................................................................................. 04
4. Application and commissioning.......................................................... 05
5. Specications...................................................................................................... 06
Note: Before installing, make sure that all items are included.
If something is missing, please contact your dealer.

3. Designations and connections 4. Application and commissioning
ENGLISH ENGLISH04 05
3.1 Frontside
3.2 Rear side
No. Description
1 Power-LED
2 Port 1-8 = LAN and PoE ports (Port 1-2 = high priority)
3 Up-Link Ethernet port
No. Description
1 EXTEND on/off (Additional switch for use with longer cable lengths up to 250 m)
2 51 V power supply
3 ground screw
1
1
32
2 3
Ground power supply
Network-Video-Recorder
PoE Dome camera
PoE Dome camera
PoE Bulltet camera
PoE Bulltet camera
Note: The transmission distance depends
on the connected cable. We recommend
standard Cat5e / 6 network cables so that
the transmission distance can be up to 100
meters!
Note 2: The device must be connected
to the earthing in accordance with the
instructions.
For commissioning, proceed as follows:
Connection of up to 8 PoE-capable cameras
1. Switch off the power supply or disconnect the mains plug of all devices before installation. An installation
with the power turned on may damage the transmitters.
2. Connect the PoE cameras and the PoE switch to one of the Ethernet ports (port 1-8) with a network cable.
3. Connect the PoE Switch and Network Video Recorder to a network cable. Plug the cable into the uplink port
on the PoE switch.
4. Turn on the power to the devices again.
5. Verify that the installation was performed correctly and the connection is stable.
6. Make sure the PoE cameras are powered and working properly.
Note about the EXTEND switch:
1. If you set the EXTEND switch to„off“, the PoE switch will switch to normal data transmission
with a possible distance of up to 100 meters..
2. When you set the EXTEND switch to„on“, the PoE Switch enables the 10 Mbps transmission speed
at a distance of up to 250 meters.

5.Specications Notes
ENGLISH ENGLISH06 07
Connections
• 9x Base TX Ethernet Ports (Port 1-2 = High Priority)
• 1x Mains connection for power supply
Other
• Power supply: AC 100 ~ 240 V, DC 51 V, 1.25 A
• Power consumption: approx. 58 watts
• Temperature range: 0° C - 40° C
• Humidity: 10% ~ 90% RH (non-condensing)
Conformity information
Hereby, Megasat Werke GmbH declares that the following equipment is in compliance with the essential require-
ments and other relevant provisions of Directive 2014/30/EU:
Megasat Switch PoE 900 (Art-No. 0900176)
The declaration of conformity for this product is available at the company:
Megasat Werke GmbH
Industriestraße 4a
D-97618 Niederlauer
Specications
• Transmission speed: 10/100 Mb / s
• Support of standard and EXTEND network mode
• Maximum output power: 30 watts / PoE port
• Maximum total power: 58 W
• Switching capacity: 1.8 Gbit/s
• Compatible with the following standards:
• IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE802.3at, IEEE 802.3x
• Transmission speed:
Ethernet: 10 Mbps (half duplex) / 20 Mbps (full duplex)
Fast Ethernet: 100 Mbps (half duplex) / 200 Mbps (full duplex)
• Transmission medium:
Ethernet: Cat 3 or better UTP / STP
Fast Ethernet: Cat 5 or better UTP / STP
• PoE power supply mode: 8-pin
• Learn 4K MAC address table and MAC addresses
• LEDs: Power, Link / Act, PoE

Version: 1.0 (July 2018)
Technical changes, misprints and errors reserved.
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
