Melco S100 User manual

English
Deutsch
Français

Warning
This equipment is not waterproof. To prevent fire or electric hazards, do
not place any containers filled with liquid near this equipment (such as a
vase or flower pot) or expose it to dripping, splashing, rain or moisture.
Warning
To prevent fire hazards, do not place any naked flame sources (such as a
lighted candle) on or near the equipment.
Warning
This is a class A product. In a domestic environment this product may
cause radio interference, in which case the user may be required to take
adequate measures.
This product may cause interference if used in residential areas.
Such use must be avoided unless the user takes special measures to
reduce electromagnetic emissions to prevent interference to the reception
of radio and television broadcasts.
Diagrams ................................................................................................................................................................... 1
Power On .................................................................................................................................................................. 2
Available Devices and Ports ............................................................................................................ 3
Specifications...................................................................................................................................................... 4
Additional Support and Service .................................................................................................. 5
Contents
Warning
Slots and openings in the cabinet are provided for ventilation to ensure
reliable operation of the product, and to protect it from overheating. To
prevent fire hazards, the openings should never be blocked or covered
with items (such as newspapers, table-cloths, curtains) and never operate
the equipment on thick carpeting or a bed.
Caution
This product becomes warm, so be careful not to touch it to avoid hazards.
Operating Environment
Operating environment temperature and humidity: +5°C to +35°C (+41°F to
+95°F); less than 80% RH (cooling vents not blocked)
Do not install this unit in a poorly ventilated area, or in locations exposed to
high humidity or direct sunlight (or strong artificial light).
English

1

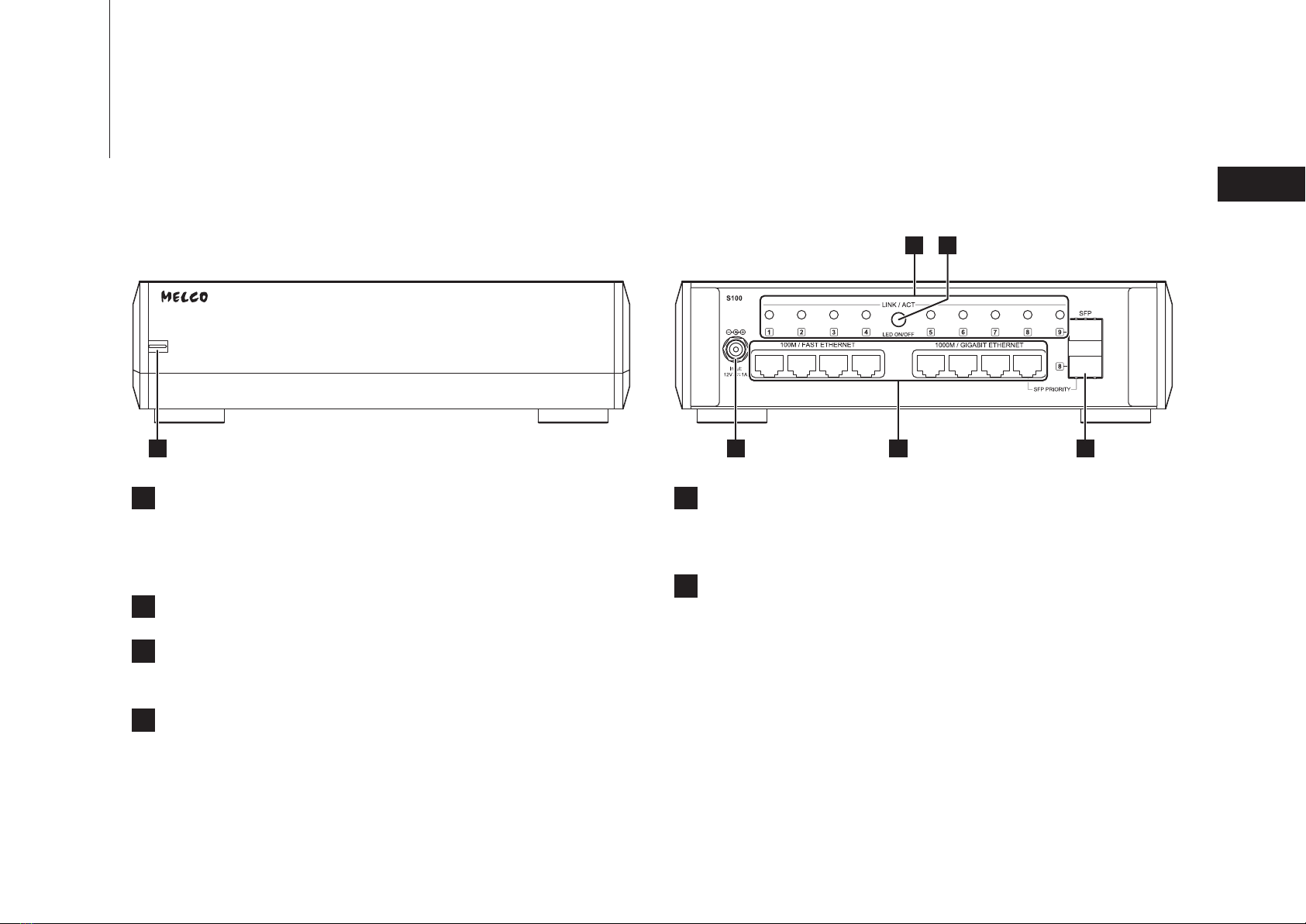

Diagrams
Buttons and Ports
1Power/Diag LED
On (red): The network switch is starting up.
Start up will take about 70 seconds.
On (light blue): Power is on.
3Link/Act LED
On (green): Connection established.
4LED Off Switch
Press this switch to turn off the link/act LED.
Leaving the link/act LED on may affect the quality of sound. We
recommend turning off the link/act LED for typical music playback.
5LAN Ports
Ports 1–4 support 100 Mbps full duplex.
Ports 5–8 support 100 Mbps and 1000 Mbps auto negotiation.
6SFP Ports
The network switch will transmit data at 1000 Mbps using these two ports.
These ports support 100 Mbps and 1000 Mbps auto negotiation.
Note: LAN port 8 and SFP port 8 is a combo port pair. When both ports are
connected to devices at the same time, LAN port 8 will be
automatically disabled.
2DC Power Connector
1 2 6
3 4
5
English

2

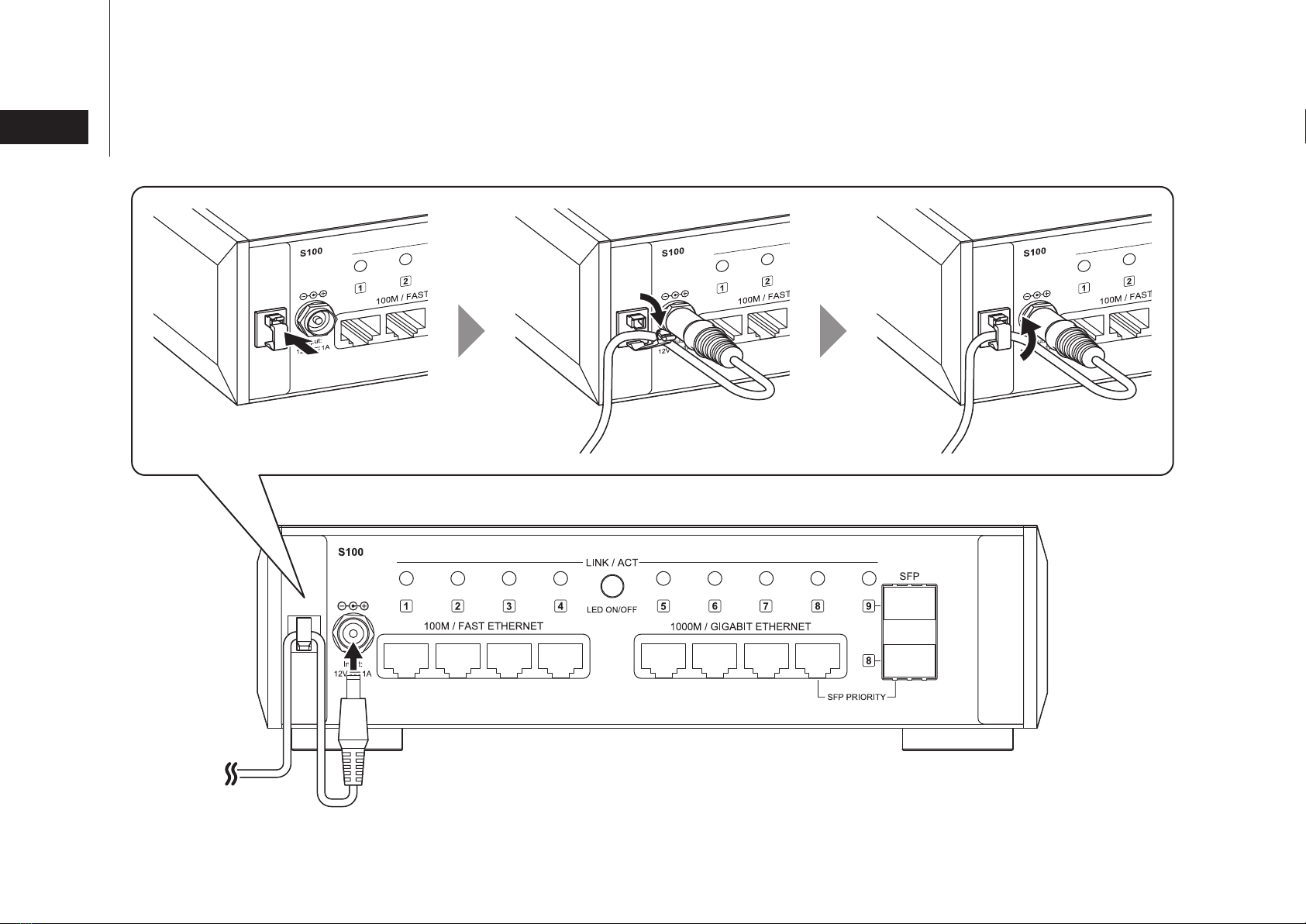

Power On
English

3
Available Devices and Ports English
NAS
Network Audio Player
Available as a player.
Wireless RouterComputer
Available for saving or
playing music files.
Recommended Connections:
Network Audio Player (Renderer, Streamer) Ports 1–4
Music Server, Wireless Router, or Other Network Devices Ports 5–9
Melco N1/N10/N100 as USB-DAC Player Ports 1–4
Melco N1/N10/N100* as Music Server for Network Audio Player Ports 5–9
*Use the LAN port instead of the PLAYER port.
Ports 1–4 are full duplex; ports 5–9 are auto
negotiation.
If the Network Audio Player is not compatible
with full duplex ports and playback is not stable,
please connect the Network Audio Player
using ports 5–9 instead.

4
*Excluding protruding parts
Standards
Compliance
Data Transfer
Rates
Number of
LAN Ports
Number of
SFP Ports
Compatible
Cables
Transmission
Distance
IEEE 802.3ab (1000BASE-T)
IEEE 802.3u (100BASE-TX)
LAN Ports 1–4: 100 Mbps
LAN Ports 5–8: 100/1000 Mbps
SFP Ports 8, 9: 100/1000 Mbps
8
2
1000BASE-T:
four-pair category 5e or higher
UTP/STP cable
100BASE-TX:
two-pair category 5 or higher
UTP/STP cable
Max. 100 m
Connector
Dimensions*
(W × H × D)
Weight
Power Supply
Power
Consumption
(AC Adapter)
RJ-45 8-pin
215 × 61 × 270 mm;
8.5 × 2.4 × 10.6 in.
Approx. 2.5 kg; 5.5 lbs
AC Input:
100–240 V, 50/60 Hz (max. 12 W)
DC Input:
12 V, 1 A
Max. DC 12 V, 4 A
Asian Power Devices Inc. DA-48T12
Specifications
English

5
If you need help or repair services, please send us an email by referring to our website below or call the vendor
from whom you purchased the product.
You may also refer to our website for firmware update information.
https://www.melco-audio.com/support/
Additional Support and Service English

Warnung
Dieses Gerät ist nicht wasserdicht. Um eine Brandgefahr oder einen
elektrischen Schlag zu vermeiden, stellen Sie keine mit Flüssigkeit
gefüllten Behälter in der Nähe dieses Geräts (z.B. Vase oder Blumentopf)
und setzen Sie das Gerät nicht Tropfen, Spritzern, Regen oder
Feuchtigkeit aus.
Warnung
Verwenden Sie keine offene Flamme auf oder in der Nähe des Geräts (z.B.
eine brennende Kerze), um Brandgefahren zu vermeiden.
Warnung
Dies ist ein Produkt der KlasseA. In einer häuslichen Umgebung kann
dieses Produkt Funkstörungen verursachen. Um diese zu beheben,
müssen ggf. entsprechende Maßnahmen ergriffen werden.
Bei einer Nutzung in Wohngebieten können bei diesem Produkt Störungen
auftreten.
Eine solche Nutzung soll vermieden werden, außer der Nutzer ergreift
bestimmte Maßnahmen, um elektromagnetische Strahlung zu reduzieren
und Störungen der Radio- und Fernsehübertragung zu vermeiden.
Diagramme............................................................................................................................................................. 7
Einschalten ............................................................................................................................................................. 8
Verfügbare Geräte und Anschlüsse ...................................................................................... 9
Technische Daten ......................................................................................................................................... 10
Zusätzliche Support und Service .............................................................................................. 11
Inhalt
Warnung
Spalte und Öffnungen im Gehäuse sind für die Belüftung vorgesehen, um
einen zuverlässigen Betrieb des Produkts zu gewährleisten und es vor
Überhitzung zu schützen. Um Brandgefahren zu vermeiden, sollten die
Öffnungen niemals durch Gegenstände (z.B. Zeitungen, Tischdecken,
Vorhänge) blockiert oder abgedeckt sein oder das Gerät auf einem dicken
Teppich oder einem Bett betrieben werden.
Vorsicht
Das Produkt wird warm. Sie sollten daher darauf achten, es nicht zu
berühren, um Gefahren zu vermeiden.
Betriebsumgebung
Temperatur der Betriebsumgebung und Luftfeuchte: +5°C bis +35°C (+41
°F bis +95°F); unter 80% rel. Feuchtigkeit (RH) (Lüftungsschlitze nicht
blockiert)
Installieren Sie das Gerät nicht in schlecht belüfteten Räumen oder an
Orten, die hoher Luftfeuchtigkeit oder direktem Sonnenlicht (oder starkem
Kunstlicht) ausgesetzt sind.
Deutsch

7
Diagramme
Tasten und Anschlüsse
1Power/Diag-LED
Ein (rot): Der Netzwerk-Switch wird gestartet.
Der Start dauert ca. 70Sekunden.
Ein (hellblau): Eingeschaltet.
3Link/Act-LED
Ein (grün): Verbindung hergestellt.
4LED-Aus-Schalter
Drücken Sie diesen Schalter, um die Link/Act-LED auszuschalten.
Wenn Sie die Link/Act-LED eingeschaltet lassen, kann dies die
Klangqualität beeinträchtigen. Wir empfehlen, die Link/Act-LED für
die typische Musikwiedergabe auszuschalten.
5LAN-Anschlüsse
Anschlüsse1–4 unterstützen 100Mbit/s Vollduplex.
Anschlüsse5–8 unterstützen 100MBit/s und 1000MBit/s Auto-Negotiation.
6SFP-Anschlüsse
Der Netzwerk-Switch überträgt Daten mit 1000MBit/s über diese
beiden Anschlüsse.
Diese Anschlüsse unterstützen 100MBit/s und 1000MBit/s Auto-Negotiation.
Hinweis: LAN-Anschluss8 und SFP-Anschluss8 sind ein kombiniertes
Anschlusspaar. Wenn beide Anschlüsse gleichzeitig mit Geräten
verbunden sind, wird LAN-Anschluss8 automatisch deaktiviert.
2DC-Netzanschluss
1 2 6
3 4
5
Deutsch

8

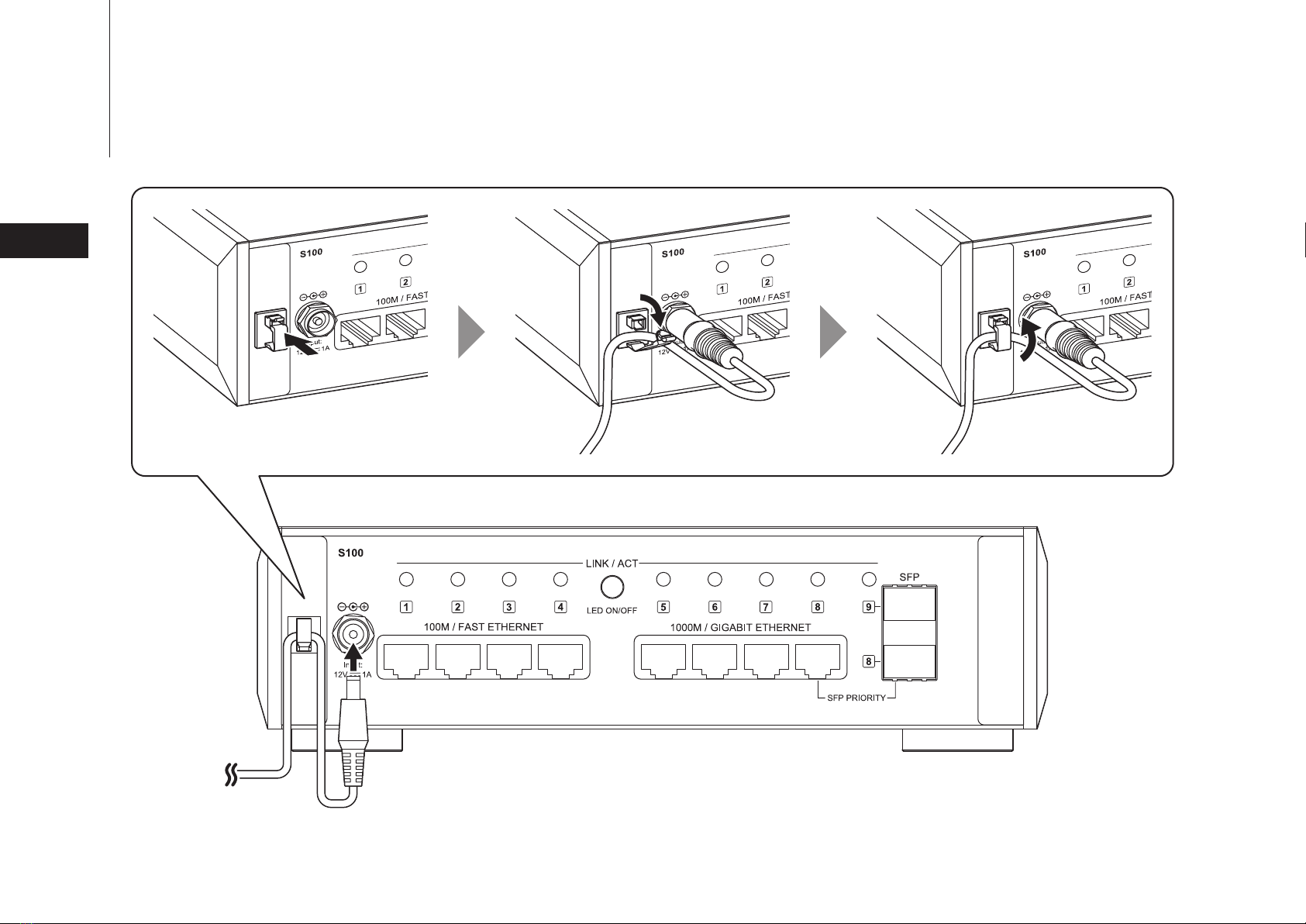

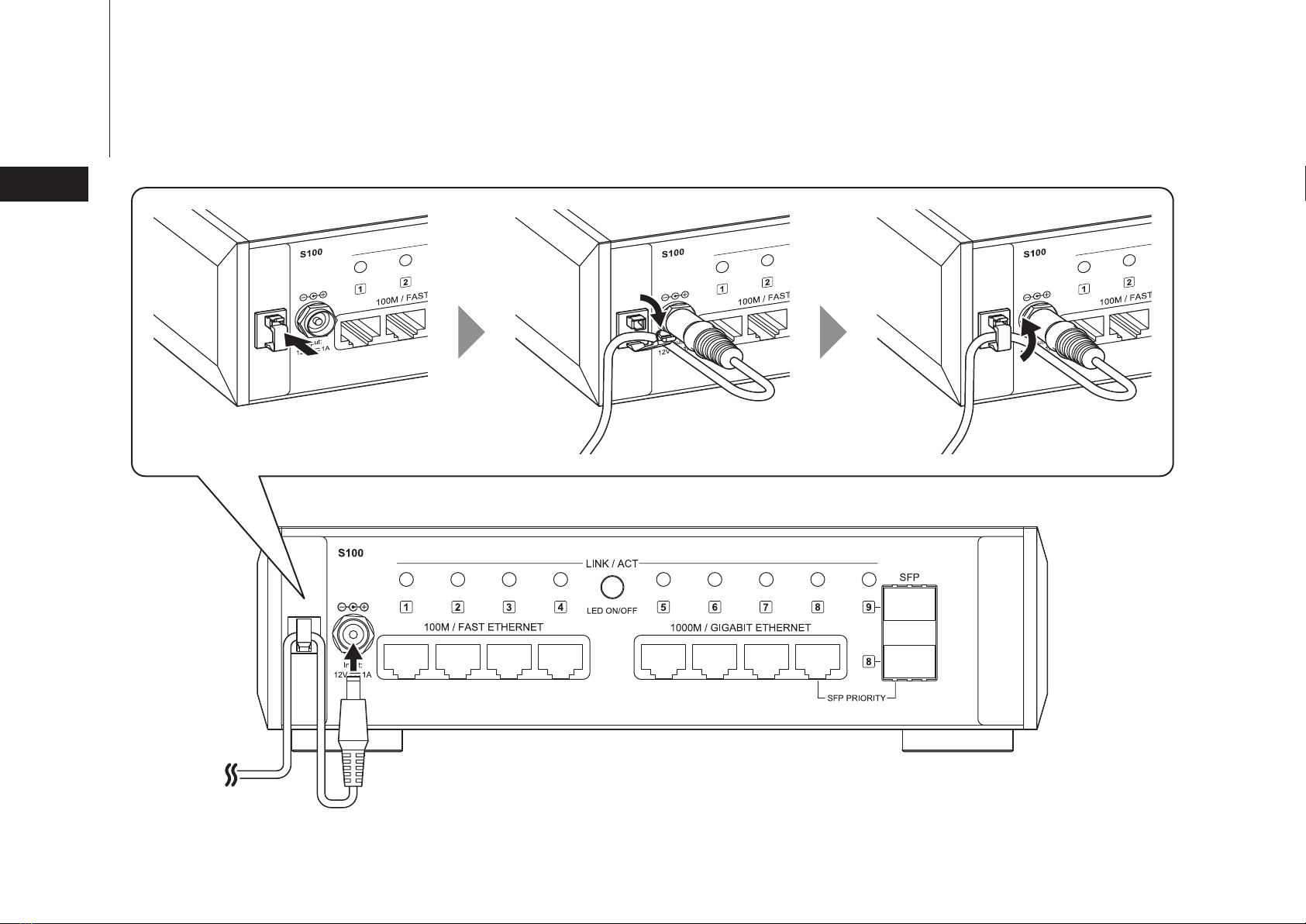

Einschalten
Deutsch

9
Verfügbare Geräte und Anschlüsse
Deutsch
NAS
Netzwerk Musik Player
Als Player verfügbar.
DrahtlosrouterComputer
Verfügbar zum Speichern oder
Abspielen von Musikdateien.
Empfohlene Verbindungen:
Netzwerk Musik Player (Renderer, Streamer) Anschlüsse 1–4
Musikserver, Drahtlosrouter oder andere Netzwerkgeräte Anschlüsse 5–9
Melco N1/N10/N100 als USB-DAC-Player Anschlüsse 1–4
Melco N1/N10/N100* als Musikserver für Netzwerk Musik Player Anschlüsse 5–9
*Nutzen Sie den LAN-Anschluss anstelle vom PLAYER-Anschluss.
Anschlüsse 1–4 sind Vollduplex, Anschlüsse 5–9
sind Auto-Negotation.
Wenn der Netzwerk Musik Player nicht mit
Vollduplex-Anschlüssen kompatibel ist und die
Wiedergabe nicht stabil läuft, verbinden Sie den
Netzwerk Musik Player stattdessen mit den
Anschlüssen 5–9.

10
*Ohne abstehende Teile
Standardkon
formität
Datenübertra
gungsraten
Anzahl der
LAN-Anschlüsse
Anzahl der
SFP-Anschlüsse
Kompatible
Kabel
Übertragung
sabstand
IEEE 802.3ab (1000BASE-T)
IEEE 802.3u (100BASE-TX)
LAN-Anschlüsse1–4: 100MBit/s
LAN-Anschlüsse5–8: 100/1000MBit/s
SFP-Anschlüsse8, 9: 100/1000MBit/s
8
2
1000BASE-T:
Cat5e-Kabel oder höher (UTP/STP),
vierpaarig
100BASE-TX:
Cat5-Kabel oder höher (UTP/STP),
zweipaarig
Max. 100m
Anschluss
Abmessungen*
(B × H × T)
Gewicht
Stromversorgung
Stromverbrauch
(Netzteil)
RJ-45 8-polig
215 × 61 × 270 mm
Ungefähr ca. 2,5kg
AC-Eingang:
100–240V, 50/60Hz (max. 12W)
DC-Eingang:
12V, 1A
Max. DC 12V, 4A
Asian Power Devices Inc. DA-48T12
Technische Daten
Deutsch

11
Wenn Sie Hilfe benötigen oder den Reparaturservice in Anspruch nehmen möchten, senden Sie uns eine E-Mail
an die unten genannte Website oder wenden Sie sich telefonisch an den Händler, von dem Sie das Produkt
erworben haben.
Informationen zum Firmware-Update finden Sie auch auf unserer Website.
https://www.melco-audio.com/support/
Zusätzliche Support und Service
Deutsch

Avertissement
Cet équipement n’est pas résistant à l'eau. Afin d’éviter les risques
d’incendie ou de choc électrique, veillez à éloigner de l’équipement tout
contenant un liquide (comme par exemple un vase ou un pot de plante) et
à le protéger de l’égouttement, des éclaboussures, de la pluie et de la
moisissure.
Avertissement
Afin de prévenir les risques d’incendie, ne placez jamais de sources de
flammes nues, telles que des bougies allumées, sur ou près de
l’équipement.
Avertissement
Cet appareil est un produit de classeA. Dans un environnement
domestique, ce produit est susceptible de provoquer des interférences
radio, auquel cas l'utilisateur peut être mis en demeure de prendre des
mesures appropriées.
Dans un environnement domestique, ce produit est susceptible de
provoquer des interférences.
Ce type d'utilisation est donc à éviter si l'utilisateur n'a pas pris de mesures
spécifiques visant à réduire les émissions électromagnétiques pour éviter
les interférences avec la réception de programmes de radio et de
télévision.
Schémas.................................................................................................................................................................... 13
Allumage.................................................................................................................................................................... 14
Ports et périphériques disponibles.......................................................................................... 15
Caractéristiques .............................................................................................................................................. 16
Assistance et services complémentaires....................................................................... 17
Table des matières
Avertissement
L’armoire de l'unité contient des fentes et des ouvertures pour ventiler et
garantir le fonctionnement fiable du produit, sans risque de surchauffe. Afin
de prévenir les risques d’incendie, les ouvertures ne doivent jamais être
bloquées ou couvertes par des objets (comme par exemple des journaux,
des sets de table ou encore des rideaux). De même, ne faites jamais
fonctionner l’équipement sur un tapis épais ou un lit.
Attention
Ce produit chauffe. Prenez soin de ne pas le toucher pour éviter tout
danger.
Environnement d'exploitation
Température de fonctionnement et taux d'humidité: +5°C à +35°C; moins
de 80% HR (ouvertures de refroidissement non bloquées)
N'installez pas cette unité dans une zone mal ventilée, ni dans des endroits
exposés à un fort taux d’humidité ou à la lumière directe du soleil (ou une
forte lumière artificielle).
Français

13
Schémas
Boutons et ports
1Voyant LED d'alimentation/diagnostic
Allumé (rouge): démarrage du switch réseau.
Cela prend environ 70secondes.
Allumé (bleu) : en marche.
3Voyant LED de liaison/action
Allumé (vert): connexion établie.
4Interrupteur des voyants LED
Appuyez sur cet interrupteur pour éteindre le voyant de liaison/action.
Laisser fonctionner le voyant LED de liaison/action peut affecter la
qualité du son. Nous recommandons de désactiver le voyant LED de
liaison/action pour lire de la musique.
5Ports LAN
Les ports 1 à 4 peuvent fonctionner à 100Mbit/s en duplex intégral.
Les ports 5 à 8 peuvent fonctionner à 100Mbit/s ou 1000Mbit/s avec
négociation automatique.
6Ports SFP
Le switch réseau transmet les données à 1000Mbit/s via ces deux ports.
Ces ports peuvent fonctionner à 100Mbit/s ou 1000Mbit/s avec
négociation automatique.
Remarque: Le port LAN8 et le port SFP8 forment une paire
combinée. Lorsque les deux ports sont connectés
simultanément à des appareils, le port LAN8 est
automatiquement désactivé.
2Connecteur d'alimentation CC
1 2 6
3 4
5
Français

14
Allumage
Français

15
Ports et périphériques disponibles
Français
NAS
Lecteur Média Réseau
Disponible sous forme de lecteur.
Routeur sans fil
Ordinateurs
Permet l’enregistrement et
la lecture de fichiers audio.
Connexions recommandées:
Lecteur Média Réseau (rendu ou diffusion en direct) Ports 1–4
Serveur de musique, routeur sans fil ou autres périphériques réseau Ports 5–9
Melco N1/N10/N100 comme lecteur CNA USB Ports 1–4
MelcoN1/N10/N100* comme serveur de musique pour Lecteur Média Réseau Ports 5–9
*Utilisez le port LAN plutôt que le port PLAYER (lecteur).
Les ports 1 à 4 sont configurés en duplex intégral ; les
ports 5 à 9 sont en auto négociation.
Si votre Lecteur Média Réseau n’est pas compatible
avec les ports en duplex intégral et que la lecture
n’est pas stable, veuillez plutôt connecter votre
Lecteur Média Réseau aux ports 5à9.

16
*À l'exclusion des parties saillantes
Conformité
aux normes
Taux de transfert
des données
Nombre de
ports LAN
Nombre de
ports SFP
Câbles
compatibles
Distance de
transmission
IEEE 802.3ab (1000BASE-T)
IEEE 802.3u (100BASE-TX)
Ports LAN1 à 4: 100Mbit/s
Ports LAN5 à 8: 100/1000Mbit/s
Ports SFP8 et 9: 100/1000Mbit/s
8
2
1000BASE-T:
quatre paires de câbles UTP/STP de
catégorie5 ou supérieure
100BASE-TX:
deux paires de câbles UTP/STP de
catégorie5 ou supérieure
Max. 100m
Connecteur
Dimensions*
(L × l × H)
Poids
Alimentation
Consommation
électrique (sur
adaptateur CA)
RJ-45 8broches
215 × 61 × 270 mm
2,5kg environ
Entrée CA:
100–240V, 50/60Hz (max. 12W)
Entrée CC:
12V, 1A
Max: 12VCC, 4A
Asian Power Devices Inc. DA-48T12
Caractéristiques
Français

17
Si vous avez besoin d’aide ou de faire appel à un service de réparation, veuillez nous envoyer un e-mail à
l’adresse figurant sur notre site Internet ou appeler le fournisseur auprès duquel vous avez acheté le produit.
Vous pouvez également vous reporter à notre site pour plus d'informations sur la mise à jour du
microprogramme.
https://www.melco-audio.com/support/
Assistance et services complémentaires
Français

February, 2020
Melco Syncrets Inc.
3-6-8 Yushima, Bunkyo-ku, Tokyo JAPAN 113-0034
https://www.melco-audio.com
https://www.facebook.com/melcoaudio/
