Members Mark SMBAYFPC-33 User manual

Baylor Traditional Media Fireplace Console
Model Number: SMBAYFPC-33 / SMBAYFPC-33-E
LOT NUMBER: DATE PURCHASED: / /
THIS INSTRUCTIONS BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Assembly Manual
OR

Remove all parts and hardware from the box. Place all items on a carpeted or
scratch-free work surface, as this will avoid damaging parts during assembly.
The shipping box provides an ideal work surface.
To avoid accidentally discarding small parts or hardware, do not dispose of any
packaging or contents of the shipping carton until assembly is complete.
Use the parts and hardware lists below to identify and separate each of the
pieces included.
The use of power tools for assembly is not recommended. Power tools can
damage the hardware and/or split the wood.
Note: Do not fully tighten all bolts until all parts are in place. Failure to follow
these instructions may cause the bolts to misalign during assembly.
Dust often and use a vacuum cleaner crevice tool to clean seams. To maintain
the leather appearance, gently clean soiled areas with a soft cloth dampened
with a mild, water based detergent. Remove all lather and wipe with a clean
damp cloth. Dry with another soft cloth by blotting the damp surface (do not
rub).
Do not place furniture in direct sunlight and keep furniture at least 60 cm / 2 ft
from heat sources to avoid fading.
Before Assembly
Care and Cleaning
Important Safety Information
Please read all instructions carefully before assembling this furniture.
For your safety, assembly by two or more adults is strongly recommended.
Use only vendor-supplied hardware to assemble this item. Using unauthorized
hardware could jeopardize the structural integrity of the item.
Hardware may loosen overtime. Periodically check that all connections are tight.
NOTICE: To prevent injury and property damage from unexpected tipping of
furniture, we highly recommend installation of the anti-tip kit included with this
product.
Questions or Comments?
We would love to hear about your
Member’s Mark experience! Visit us at:
samsclub.com/membersmarkhelp
2

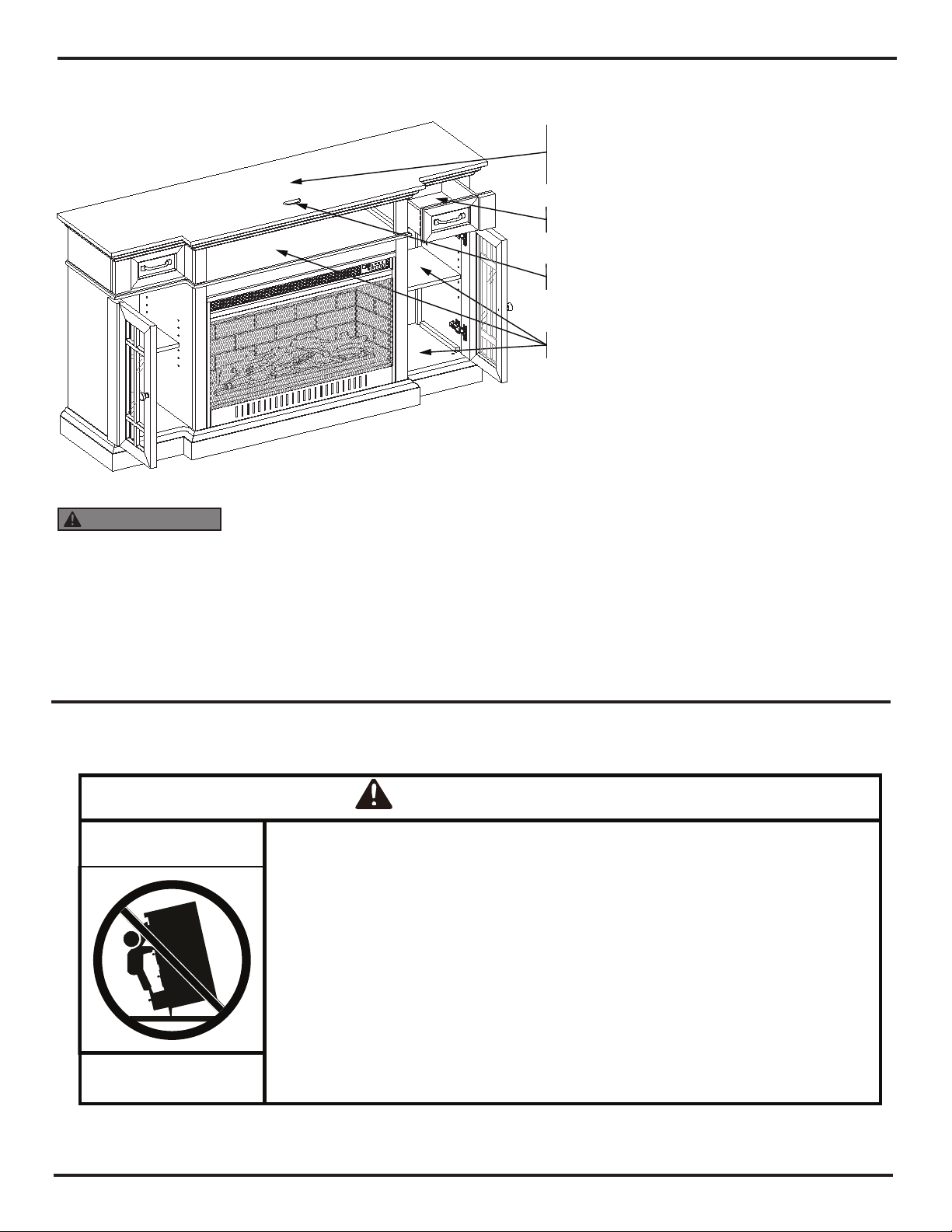

Maximum Recommended Weight Loads
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
FITS UP TO MOST 203.2 cm / 80”
DIAGONAL FLAT PANEL TVs
MAXIMUM LOAD 61.2 kg / 135 lb
MAXIMUM LOAD 6.8 kg / 15 lb
MAXIMUM LOAD 22.7 kg / 50 lb
WARNING
THIS UNIT IS NOT INTENDED FOR USE WITH CRT TVS. USE ONLY WITH FLAT PANEL TVS AND AUDIO/VIDEO EQUIPMENT
MEETING RECOMMENDED SIZE AND WEIGHT LIMITS. NEVER USE WITH LARGER/HEAVIER THAN RECOMMENDED FLAT PANEL TVS OR
EQUIPMENT.
TO AVOID INSTABILITY, PLACE FLAT PANEL TV IN THE CENTER OF THE UNIT; THE BASE OF THE TELEVISION MUST BE ABLE TO
REST ON THE SUPPORTING SURFACE OF THE UNIT WITHOUT OVER-HANGING THE EDGES. I
MPROPERLY POSITIONED FLAT PANEL TVS, OR
FLAT PANEL TVS INCLUDING OTHER EQUIPMENT THAT EXCEED RECOMMENDED
SIZE AND WEIGHT LIMITS COULD FALL OFF OR BREAK
THE UNIT, CAUSING POSSIBLE SERIOUS INJURY. FOR USE WITH T
ELEVISIONS WEIGHING 135 LBS (61.2 KG) OR LESS. USE WITH HEAVIER
TELEVISIONS MAY RESULT IN INSTABILITY CAUSING
TIP OVER RESULTING IN DEATH OR SERIOUS INJURY.
Children have died from furniture tip-over.
To reduce the risk of furniture tip-over:
• ALWAYS install tip-over restraint provided.
• FOR use with televisions weighing 135 lbs or less. Use with heavier televisions
may result in instability causing tip-over resulting in death or serious injury.
• NEVER allow children to stand, climb or hang on drawers, doors, or shelves.
• NEVER open more than one drawer at a time.
• Place heaviest items in the lowest drawers.
Use of tip-over restraints may only reduce, but not eliminate, the
risk of tip-over.
WARNING
PLACE THE TV BEHIND THE STOPPER
3

Components
A..........Fireplace ......... 1
B..........Adjustable Shelf.......... 2
C..........Wood Door Insert..........2
D..........Glass Door Insert..........2
(Pre-attached)
Hardware
(H1)
Shelf Support
Qty: 8+1 exral
(H4)
Touch-up
Pen
Qty: 1
(H5)
Acrylic Stopper
Qty: 1
(H2)
Rubber Liner
Qty: 1.5 m
(H3)
Hex Wrench
Qty: 1
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Tools Needed for Assembly(not included)
Phillips Screwdriver Stud Finder Power Drill
(H6)
Tipping Restraint
Hardware Kit
Qty: 2
3 mm
(0.1 in)
B
C
D
A
4

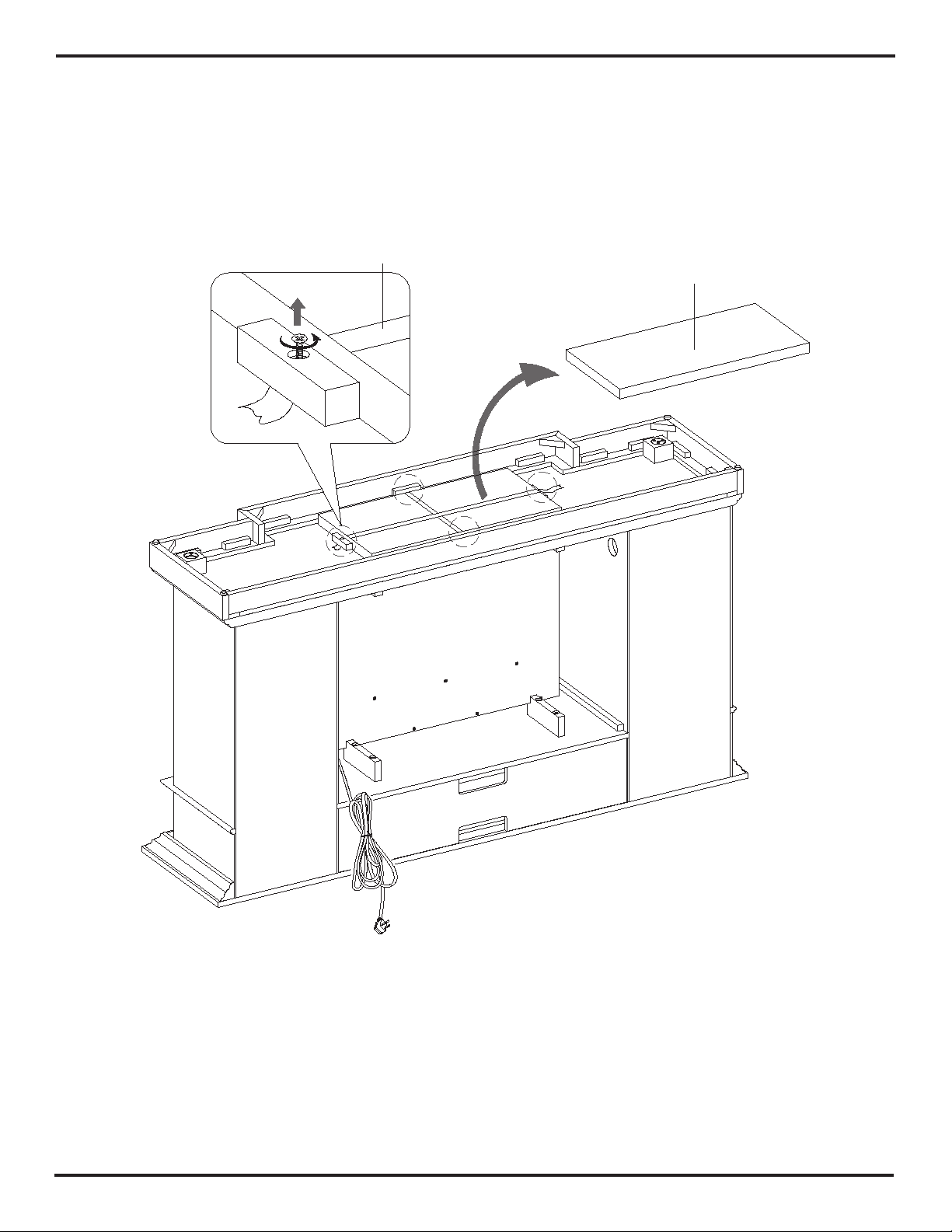

With the help of an assistant, remove the Fireplace Console (A) from the box.
Remove the Adjustable Shelves (B) and Wood Door Panels (C) from the bottom of the
base by unscrewing the screws which hold the nylon straps in place, using a Phillips
screwdriver.
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Step 1
Nylon strap
Parts inside
5

Open the doors and insert four Shelf Supports (H1) in the holes at the desired height
inside each side compartment. Make sure you place the four Shelf Supports in the
same level so the shelf is not tilted.
Tilt and rest the Adjustable Shelves (B) onto the Shelf Supports (H1).
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Step 2
(H1)
Shelf Support
Qty: 8
A
B
B
B
H1
H1
6

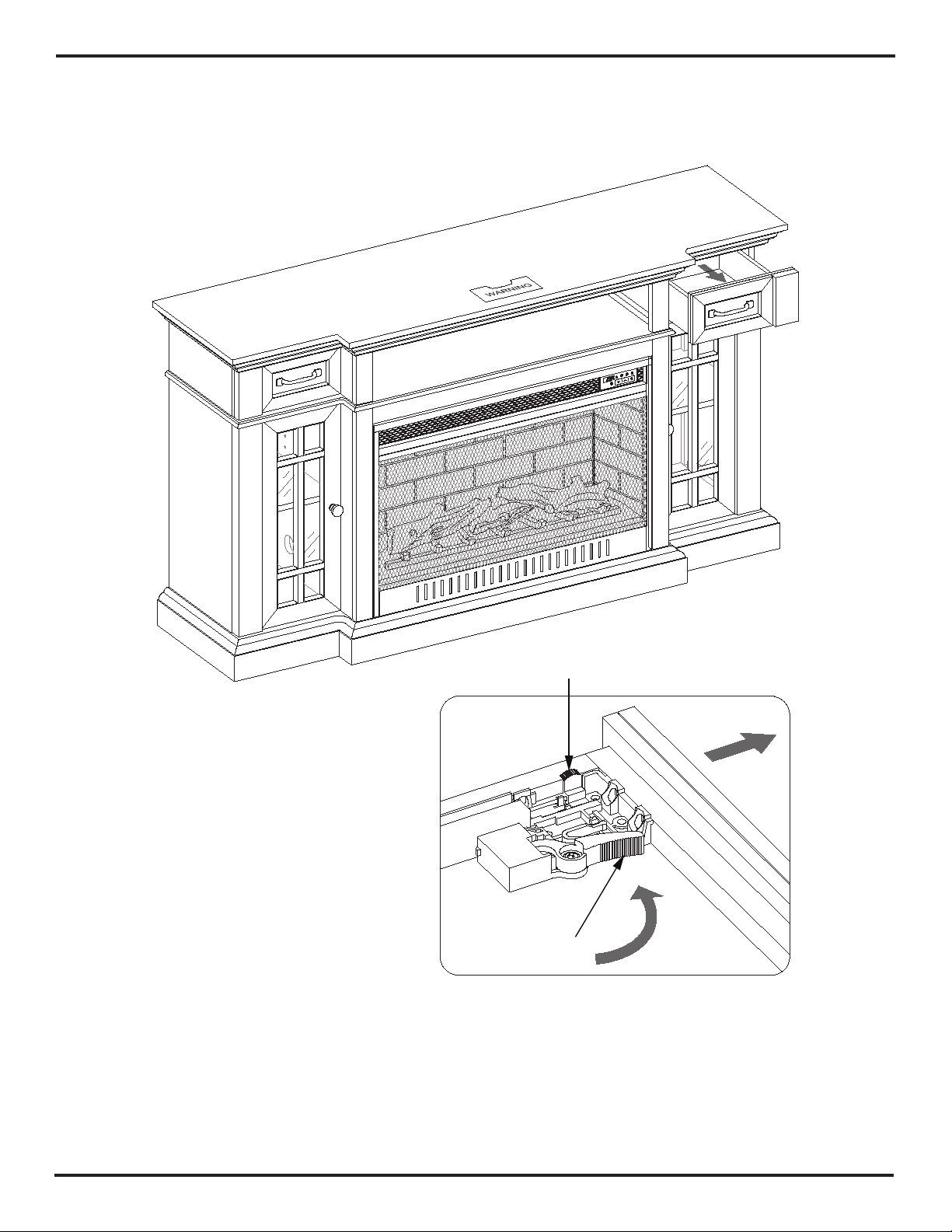

If you need to remove the drawer, please press the Release Levers on the mechanisms
pre-attached underneath the drawer kit at both ends.
If necessary, you can push the Adjustment Clips on the bottom mechanisms to adjust
the top and bottom gaps of the drawer.
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Step 3
Adjustment Clip
Release Lever
A
7

A
A

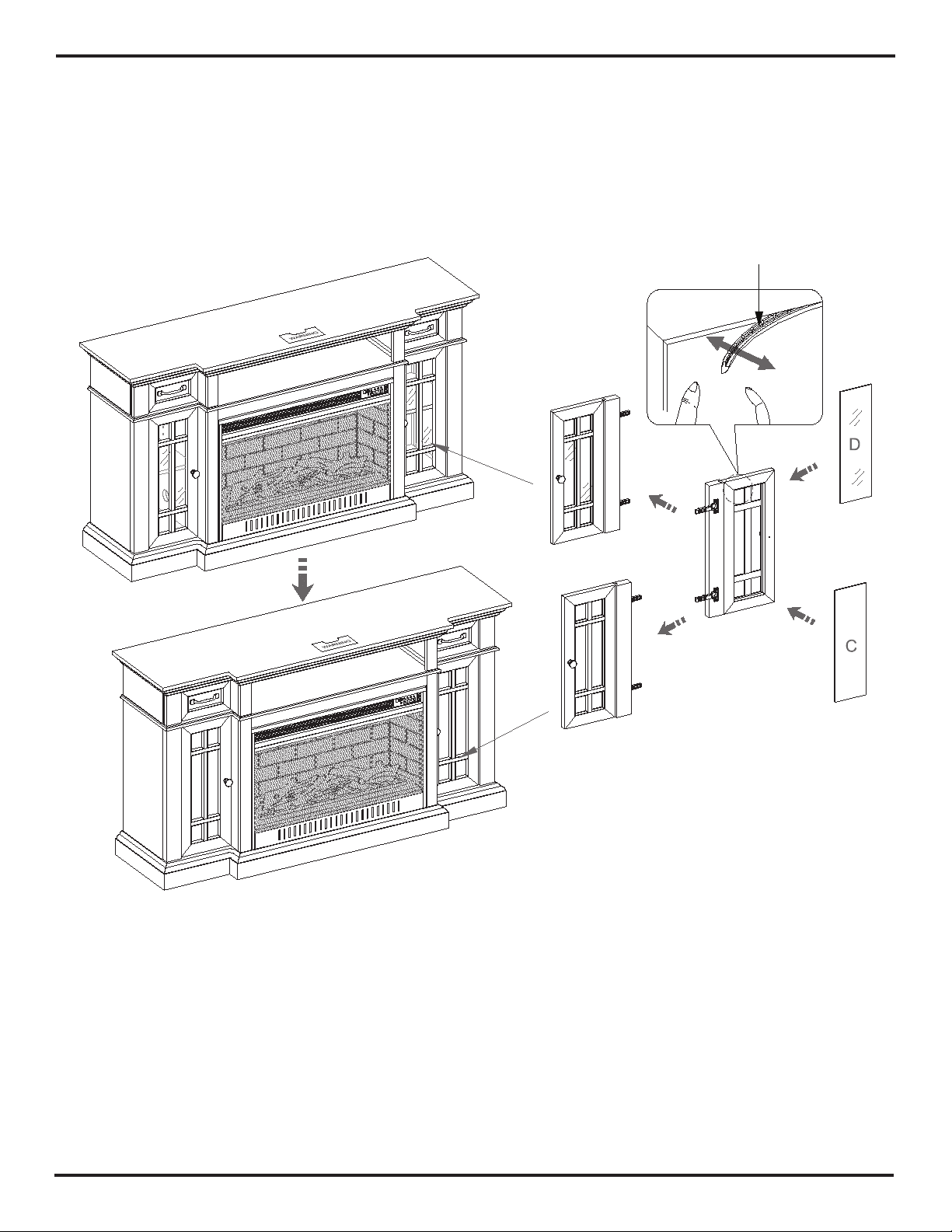

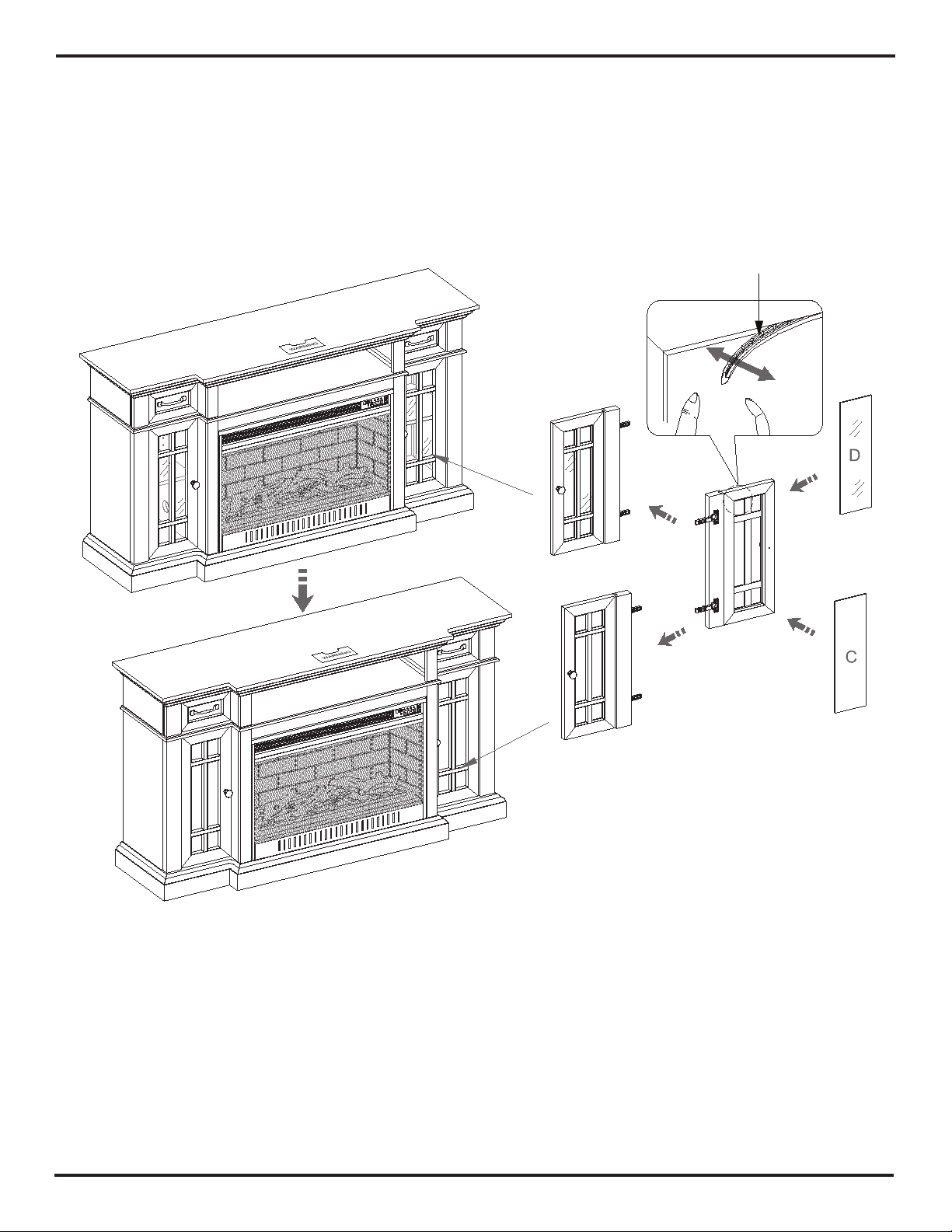

The Glass Door Panels (D) are preattached when shipping. You can keep as they are
or interchange with the Wood Door Panels (C).
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Step 4
Rubber Liner
H2
8

The upper rear panel is removable for easy access to audio and video component
hook-up.
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Step 5
A
9

Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Step 6
H5
A
A

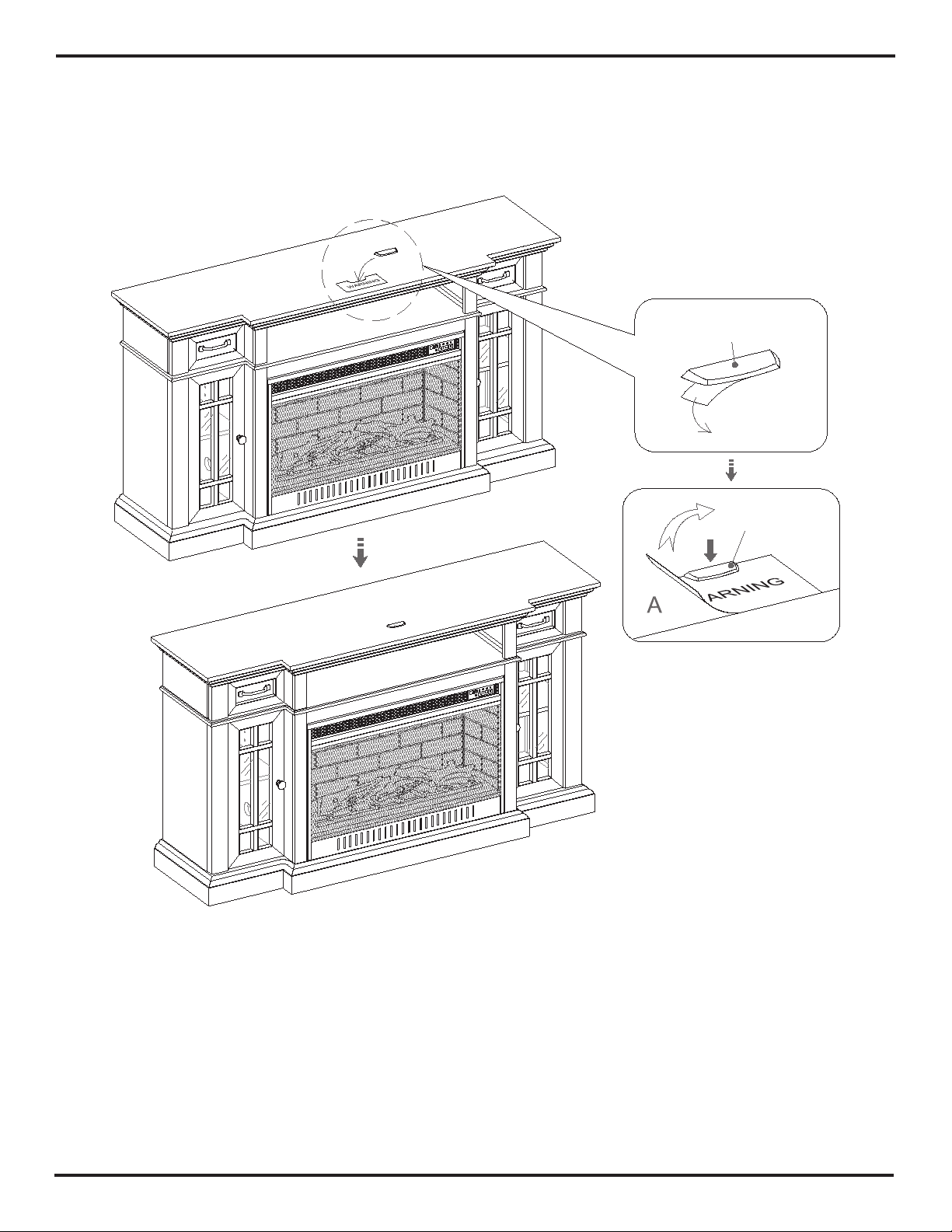

Remove the paper backing from the Acrylic Stopper (H5) and place it in the cut-out of
the acrylic stopper template on the front of the top panel. Make sure it is properly
aligned before applying pressure.
Now, remove the acrylic stopper template carefully.
NOTE: To prevent your TV from tipping, you must follow these instructions if you place
a flat panel television on top of your stand. Otherwise, remove the acrylic stopper
template directly.
H5
H5
10

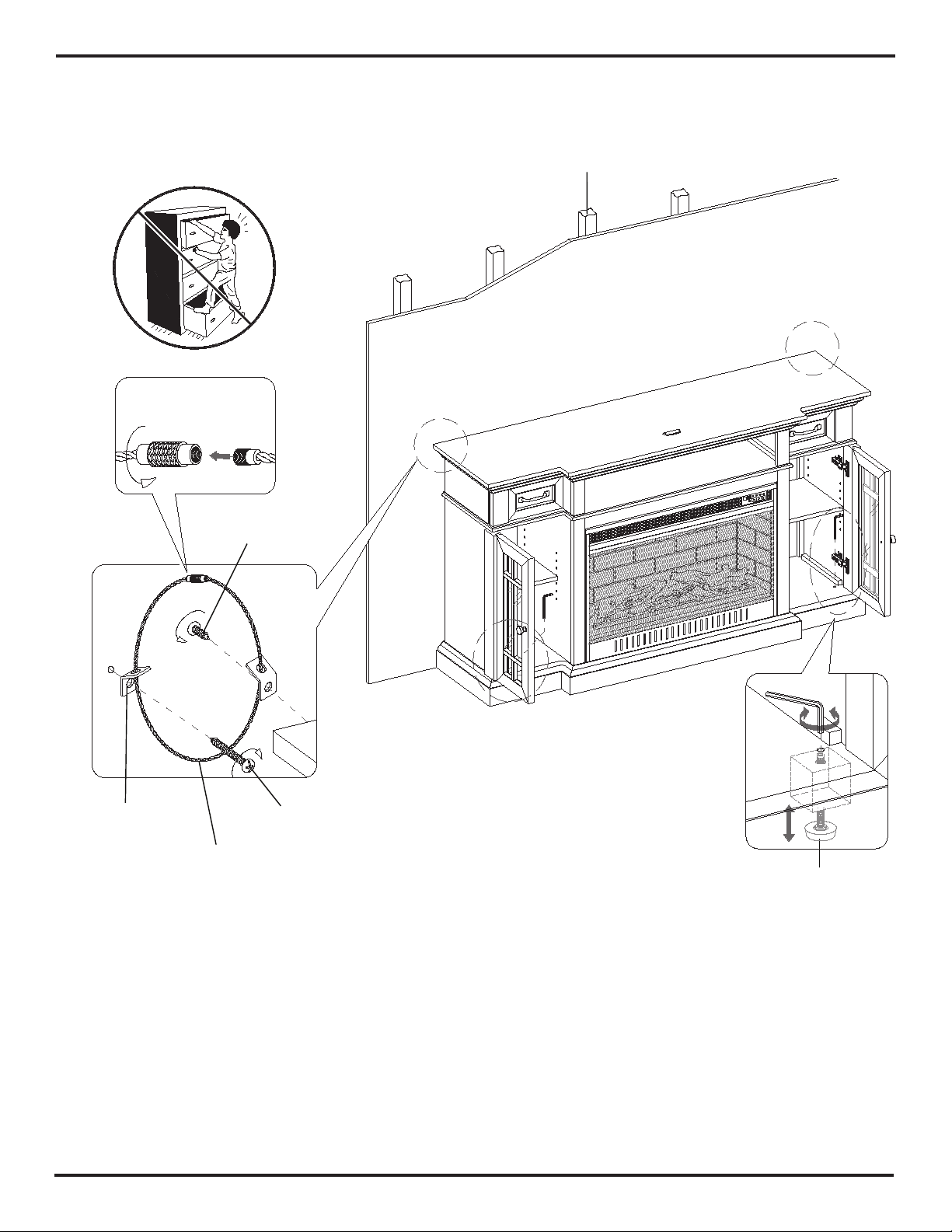

Ask for assistance to position the assembled unit at the desired location against a wall.
Open the door and you will see a hole at each front corner of the base, use the enclosed
Hex Wrench (H3) to turn the leveler and adjust the height of the unit, until the unit is level.
Now, follow the instructions printed on the plastic bag containing the tipping restraint
hardware (H6) to attach the tip-over restraints to the unit and the wall.
Connect the fireplace to the power transformer. Follow the operating manual for the
electric fireplace insert to control your fireplace.
Need Assistance? Visit us at: samsclub.com/membersmarkhelp
Step 7
Wooden Stud
Wall
Wall
Short Screw
Connector
Long Screw
Metal Bracket
Steel Cable
Floor Leveler
H6 H3
11

Consola tradicional con chimenea para audio/video Baylor
Número de modelo: SMBAYFPC-33 / SMBAYFPC-33-E
NÚMERO de LOTE: FECHA de COMPRA: / /
ESTÉ MANUAL DE ENSAMBLE CONTIENE INFORMACIÓN DE SEGURIDAD
IMPORTANTE. POR FAVOR LEA Y MANTENGA PARA REFERENCIA FUTURA.
Manual de ensamble
O

Retirar todas las partes y ferretería de la caja. Poner todo sobre una alfombra o en
un are libre de rasguños, para evitar danos a las partes durante el ensamble.
La caja de envió provee una superficie ideal de trabajo.
Para evitar el desecho accidental de partes o ferretería pequeñas, no tire ningún
paquete o contenidos del paquete hasta terminar el ensamble.
Usar las listas de partes y ferretería para identificar y separar cada una de las
piezas incluidas.
El uso de herramientas eléctricas no está recomendado. Estas herramientas
pueden dañar la ferretería o la madera.
Nota:
No apretar completamente los pernos hasta que las partes estén en su lugar.
La falla de seguir estas instrucciones puede causar que los pernos se desalineen
durante el ensamble.
Despolvar a menudo y usar el accesorio de la aspiradora para limpiar conex-
iones. Para mantener la apariencia de piel, limpiar áreas mojadas con un trapo
suave y húmedo con un detergente ligero basado en agua. Retirar toda la
espuma y limpiar con una tela limpia y húmeda. Secar con otra tela limpia
secando la superficie húmeda (no frotar).
No poner el mueble en luz solar directa y mantener el mueble al menos 60 cm /
2 ft de fuentes de calor para evitar desvanecimientos.
Antes de ensamblar
Mantenimiento y limpieza
Información de seguridad importante
Por favor lea todas las instrucciones antes de ensamblar el mueble.
Por su seguridad, se recomienda ensamblar con dos o más adultos.
Use solo ferretería suplida por el vendedor para ensamblar la unidad. El uso de
ferretería
no autorizada podría poner en riesgo la integridad estructural de la unidad.
La ferretería se podría aflojar con el tiempo. Revisar periódicamente que las conexiones
estén apretadas
.
NOTA: Para prevenir lesiones o daños de inclinación inesperada del mueble,
nosotros recomendamos instalar el juego contra inclinación incluido en este producto.
Preguntas o Comentarios?
Nos gustaría escuchar sobre su
experiencia Member’s Mark! Visitenos en:
samsclub.com/membersmarkhelp
2

Pesos máximos recomendados
Necesita asistencia? Visitenos en: samsclub.com/membersmarkhelp
PERMITE TVs DE PANTALLA PLANA
DE HASTA 203.2 cm / 80”
CARGA MÁXIMA 61.2 kg / 135 lb
PONER LA TV DETRÁS DEL TOPE
CARGA MÁXIMA 6.8 kg / 15 lb
CARGA MÁXIMA 22.7 kg / 50 lb
ADVERTENCIA
ESTA UNIDAD NO DEBE UTILIZARCSE CON TVS CRT. UTILIZARSE UNICAMENTE CON TVS DE PANTALLA
PLANA Y O/VIDEO EQUIPMENT EQUIPO DE AUDIO/VIDEO QUE TENGA LA MEDIDA/PESO RECOMENDADOS. NUNCA UTILIZAR CON TV’S
MAS GRANDES/PESADAS DE LAS RECOMENDADAS PARA EVITAR INESTABILIDAD. PARA EVITAR INESTABILIDAD COLOQUE EN EL
CENTRO DE LA UNIDAD; LA BASE DE LA TELEVISIÓN DEBE DE REPOSAR SOBRE LA SUPERFICIE DE SOPORTE DE LA UNIDAD SIN
REBASAR LAS ORILLAS. TV’S PANTALLA PLANA IMPROPIAMENTE COLOCADAS, O TV’S PANTALLA PLANA INCLUYENDO EQUIPO QUE
SOBREPASA LAS MEDIDAS Y PESOS RECOMENDADOS PUEDE CAERSE Y/O ROMPER LA UNIDAD, CAUSANDO POSIBLES DAÑOS O
LESIONES. PARA USO CON TVS QUE PESEN 135 LBS (61.2 KG) O MENOS. EL USO CON TVS MAS PESADAS PUEDE RESULTAR EN
INESTABILIDAD CAUSANDO INCLINACIONES RESULTANDO EN LA MUERTE O LESIONES SERIAS.
Niños han muerto de muebles volteados.
Para reducir el riesgo de muebles volteados:
• SIEMPRE instalar el freno contra inclinación.
• PARA uso con TVs que pesen 135 lbs o menos. El uso con TVs más pesadas
puede resultar en inestabilidad causando inclinación resultando en muerte o
lesiones serias.
• NUNCA permita que niños se paren, trepan, o cuelguen de los cajones,
puertas, o repisas.
• NUNCA abrir más de un cajón a la vez.
• Poner los objetos pesados en los cajones inferiores.
El uso de frenos de volteo puede reducir, pero no eliminar, el
riesgo de inclinación.
ADVERTENCIA
3

Componentes
A...Chimenea ................... 1
B...Repisa ajustable.............. 2
C...Inserto de la puerta de madera.....2
D...Inserto de la puerta de vidrio........2
(Previamente instalada)
Ferretería
(H1)
Soporte
de repisa
Cant: 8+1 exral
(H4)
Bolígrafo
de retoque
Cant: 1
(H5)
Tope de acrílico
Cant: 1
(H2)
Revestimiento
de goma
Cant: 1.5 m
(H3)
Llave
hexagonal
Cant: 1
A
B
C
D
Necesita asistencia? Visitenos en: samsclub.com/membersmarkhelp
Herramientas necesarias para el ensamble (no provistas)
Desarmador estrel Buscador de vigas Taladro
(H6)
Juego de restricción
de movimie
Cant: 2
3 mm
(0.1 in)
4

Necesita asistencia? Visitenos en: samsclub.com/membersmarkhelp
Paso 1
Con la ayuda de un asistente, quitar la consola con chimenea (A) de la caja.
Retire las repisas ajustables (B) y los paneles puerta de madera (C) aflojando los
tornillos que sujetan las correas de nylon en su lugar con un desarmador estrella.
Correa de nylon
Piezas en el interior
5

Abra las puertas e inserte 4 soportes de repisa (H1) en los agujeros en la altura
deseada adentro de cada compartimiento lateral. Asegurar de poner los 4 soportes
de repisa en el mismo nivel para que la repisa no este inclinada.
Inclinar y descansar las repisas ajustables (B) sobre los soportes de repisa (H1).
Necesita asistencia? Visitenos en: samsclub.com/membersmarkhelp
Paso 2
(H1)
Soporte de repisa
Cant: 8
A
B
B
B
H1 H1
6

Si necesita retirar el cajón, por favor presione las palancas de liberación en los
mecanismos pre-adjuntados abajo del juego de cajones en ambos lados.
Si fuera necesario, usted puede empujar el clip de ajustamiento en la parte inferior de
los mecanismos para ajustar los espacios superior e inferior del cajón.
Necesita asistencia? Visitenos en: samsclub.com/membersmarkhelp
Paso 3
Gancho para ajustar
A
Palanca de
liberación
7

A
A
Los paneles de la puerta de vidrio (D) están pre-adjuntados en el envió, usted puede
mantenerlos como están o puede intercambiarlos con los paneles de la puerta de
madera (C).
Necesita asistencia? Visitenos en: samsclub.com/membersmarkhelp
Paso 4
Revestimiento de goma
H2
8
