Merax TX288704 Manual

Benutzerhandbuch
● R/C steuert vorwärts/rückwärts und links/rechts
● Musik
● Lautstärkeregelung
● Der Akku wird angezeigt
● Vorwärts und Rückwärts
● Hohe und niedrige Geschwindigkeit
WARNUNG: Das Spielzeug muss von einem Erwachsenen zusammengebaut werden.
Im nicht zusammengebauten Zustand enthält es potenziell gefährliche scharfe Spitzen, scharfe
Kanten und kleine Teile, daher bie außerhalb der Reichweite des Babys auewahren.
Warnung: Nicht im Straßenverkehr verwenden.
TX288704
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01


02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
Inhaltsverzeichnis
TEILELISTE........................................................................................................................................ 03
PRODUKTSPEZIFIKATIONEN............................................................................................................ 03
KONTROLLSYSTEM........................................................................................................................... 03
DIAGRAMM DER INSTALLATIONSREIHENFOLGE .............................................................................. 05
VORSICHTSMAßNAHMEN................................................................................................................ 09
LADEANLEITUNG............................................................................................................................. 10
WARTUNG UND SERVICE................................................................................................................. 11
01

12V4.5AH * 1
20kg
16kg
37-95Monate
30kg
8-12 Std
8-10 Stunden aufladen， 1-2 Stunden verwenden
Eingang: 120-240 VAC Ausgang: 12.0VDC 0.5A
3-5 km/h
Die obigen Produktspezifikaonen können einige geringfügige Fehler aufweisen, die spezifischen
Spezifikaonen unterliegen dem tatsächlichen Produkt.
Produktspezifikaonen:
Baerie
Bruogewicht
Neogewicht
Geeignetes Alter
Maximal Gewichtskapazität
Ladezeit
Ladegerät
Geschwindigkeit
NOPQ

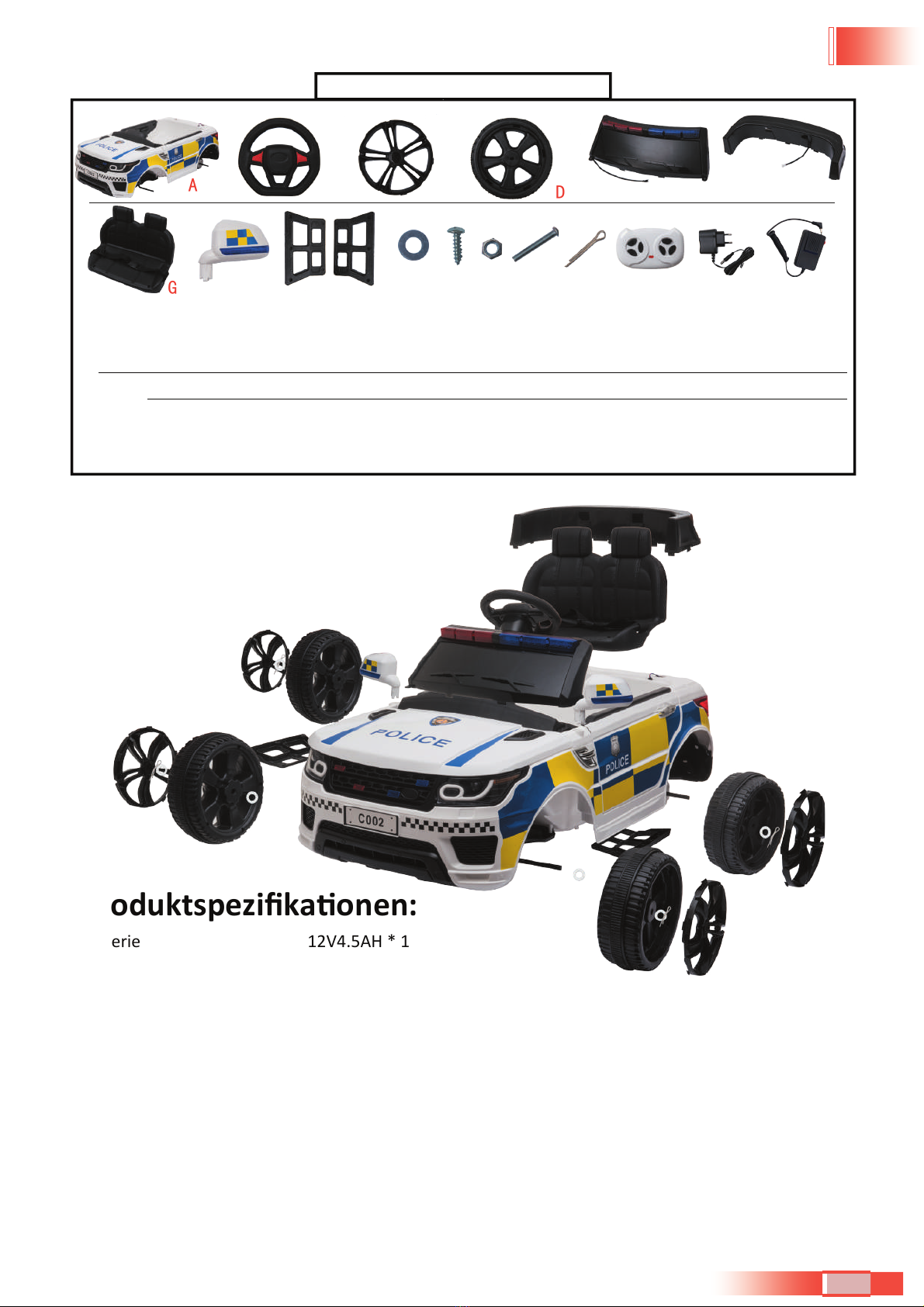

Teileliste: (Name und Menge)
ABCDEF
GHIJKLM
Name
Menge
A B C D E F G H I
1 1 4 4 1 1 1 2 2
Hauptkörper Lenkrad Radabdeckung Rad Windschutzscheibe Heckflügel Sitz Rückspiegel Linke und rechte Halterung
Unterlegscheibe Schrauben Nuss Schrauben Splint Fernbedienung Ladegerät Mikrofon
J K L M N O P Q
6 15 1 1 4 1 1 1

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

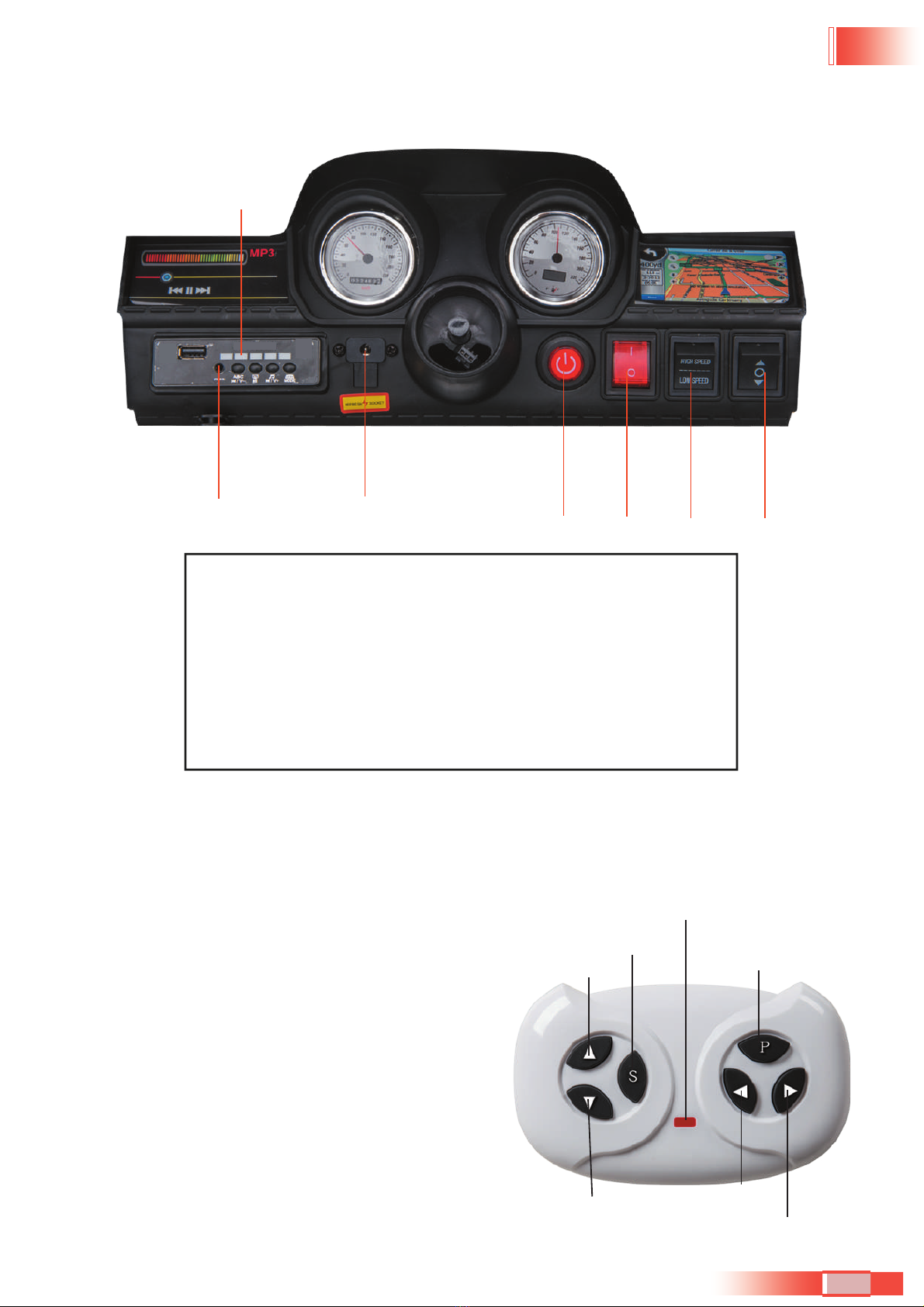

Funktion
Fernbedienungsfunkon und Erklärung
• Schalten Sie den Vorwärtsknopf nicht schnell um, wenn das Auto fährt.
• Die Fernbedienung kann normal verwendet werden,
wenn die Baerie monert ist.
• Die Fernbedienung sollte unter Aufsicht von
Erwachsenen verwendet werden.
• Die Fernbedienung hat Vorrang vor der
Fernbedienung ist vor der manuellen Steuerung.
③ ④ ⑤ ⑥
②
⑦
①
Tastenfunkon
① Leistungsanzeige
② Ladeöffnung
③ Ein-/Aus-Taste
④ Sirenentaste
⑤ Hohe und niedrige Geschwindigkeit
⑥ Vorwärts und Rückwärts
⑦ Mikrofonschnistelle
Nach vorne
Rückwärts
Geschwindigkeit
Kontrollleuchte
Halt
Links
Rechts

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

Baeriebetrieb der Fernbedienung
Diagramm der Installaonsreihenfolge

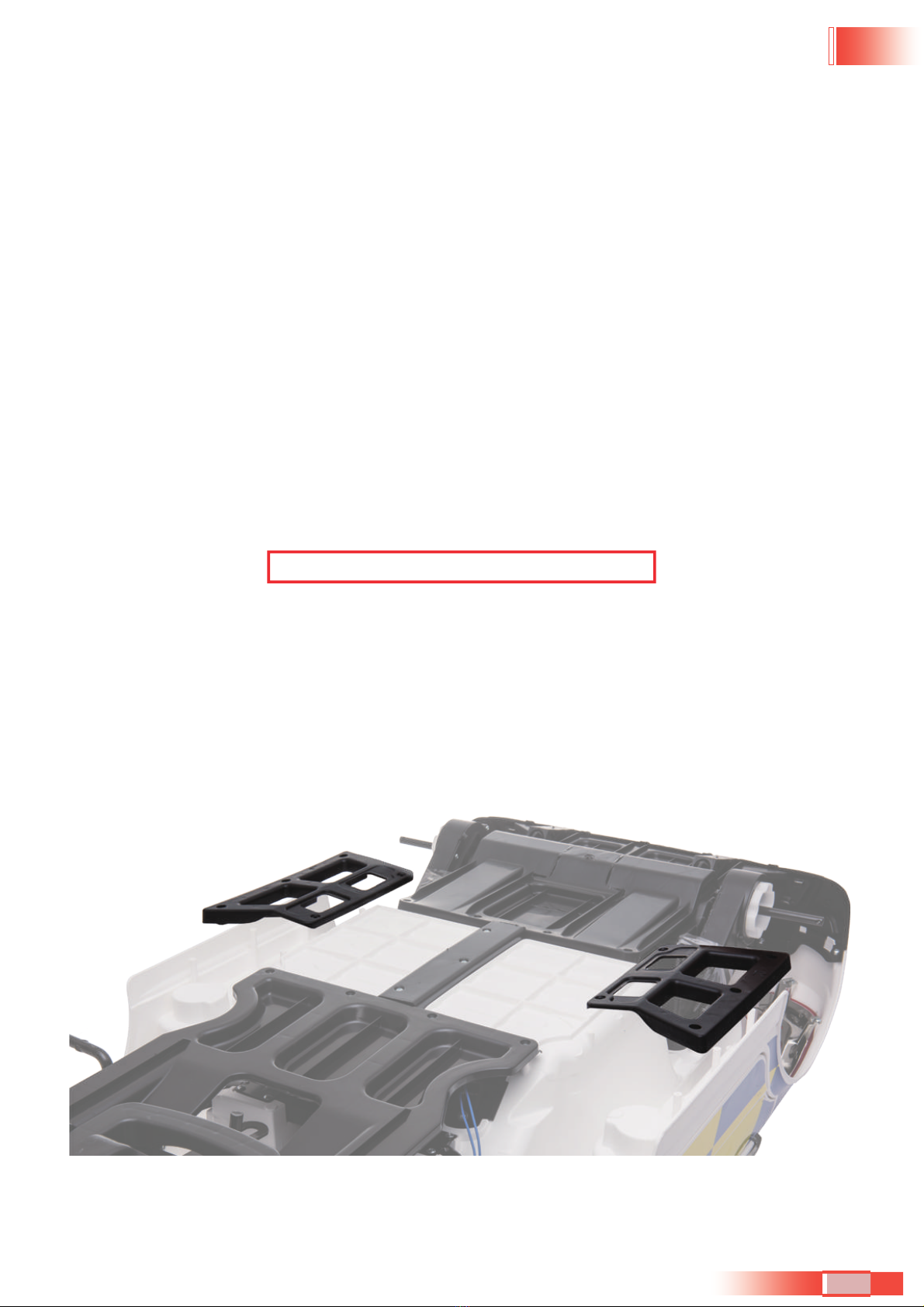

1.Rechte und linke Halterungsbaugruppe
So stellen Sie die R/C-Frequenz ein:
Langes Drücken vor und zurück 3 Sekunden lang gedrückt halten, und die Geschwindigkeitsanzeige
blinkt. Dann schalten Sie das Gerät ein, die Geschwindigkeitsanzeige leuchtet lang, bedeutet, dass die
Verbindung erfolgreich war. Wenn die Geschwindigkeitsanzeige nicht reagiert, bedeutet dies, dass die
Verbindung fehlgeschlagen ist. Ersetzen Sie die Baerien und versuchen Sie es erneut.
• Nehmen Sie die Baerieabdeckung ab. Legen Sie zwei AAA1.5V-Fernbedienungsbaerien mit der
richgen Polarität ein.
• Neue und gebrauchte Baerien können nicht gemischt verwendet werden.
• Legen Sie Baerien nicht in falscher Polarität ein, da sie sonst kurzgeschlossen werden.
• Nicht wiederaufladbare Baerien können nicht aufgeladen werden. Erschöpe Baerien sollten von
Erwachsenen ersetzt werden.
• Der leere Akku darf nur von Erwachsenen gehandhabt und betrieben werden. Nicht von Kindern
gespielt werden.
Setzen Sie die rechte und linke Halterung an den entsprechenden Löchern an der Karosserie an und
ziehen Sie sie mit Schrauben fest.

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

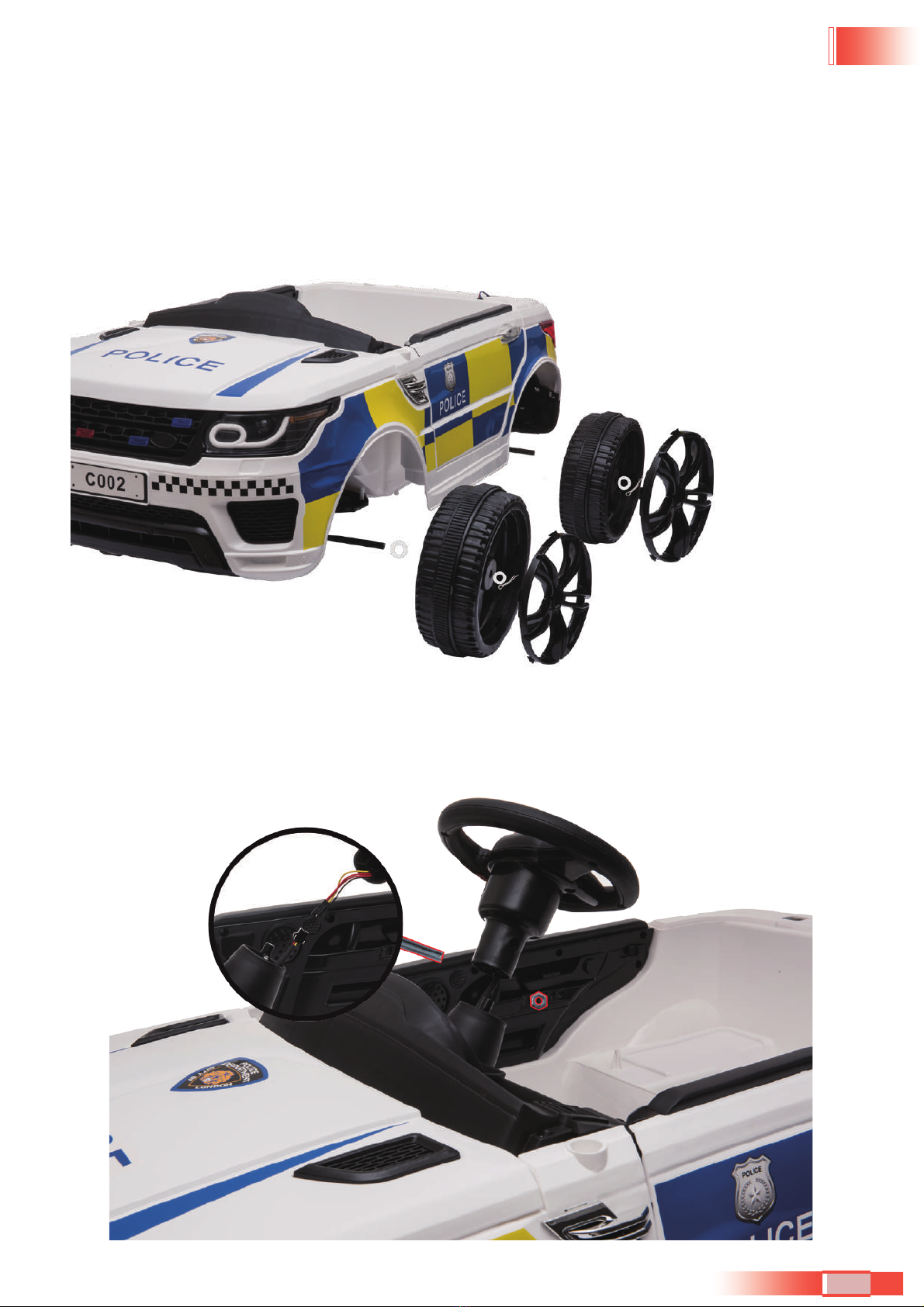

2.Montage der Vorder- und Hinterräder
Unterlegscheibe, Vorderrad, Unterlegscheibe Schri für Schri zusammenbauen,dann mit Splint festziehen,
abschließend Radabdeckung einsetzen. Hinterrad moneren, Unterlegscheibe Schri für Schri,dann
mit Splint festziehen und schließlich Radabdeckung einsetzen. Auf der anderen Seite genauso.
3.Lenkradeinbau
Verbinden Sie zwei Linien wie auf dem Bild, dann stecken Sie das Lenkrad in den Richtungshebel, und
ziehen Sie schließlich mit Schraube und Muer fest.

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

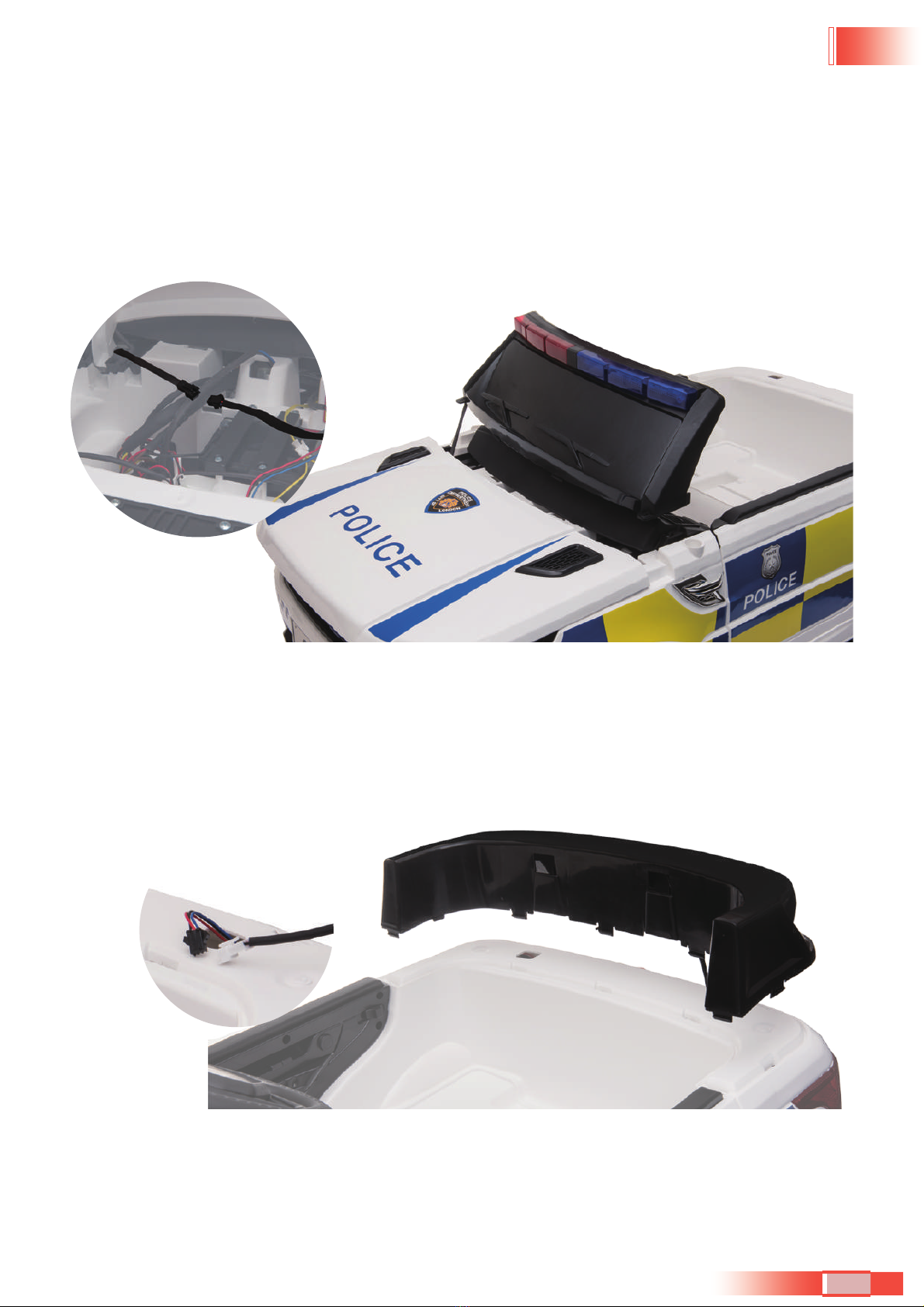

4.Windschutzscheibenmontage
Öffnen Sie das Verdeck, verbinden Sie die Leitungen, die sich in der Windschutzscheibe und unter der
Motorhaube befinden, setzen Sie die Windschutzscheibe an der richgen Stelle auf der Plaorm ein
und ziehen Sie sie schließlich mit der Schraube fest.
5.Heckflügelbaugruppe
Verbinden Sie die Leitungen, die sich im Heckflügel und der Karosserie befinden, und stecken Sie dann
den Heckflügel in das rechte Loch am Auto ein.

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

8
6. Anschluss der Baerieleitung
Schließen Sie die Baerieleitung richg an, rot an rot, schwarz an schwarz.
7.Sitzmontage
Den Sitz an der richgen Stelle im Auto einsetzen und dann mit Schrauben festziehen.

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

2.
1

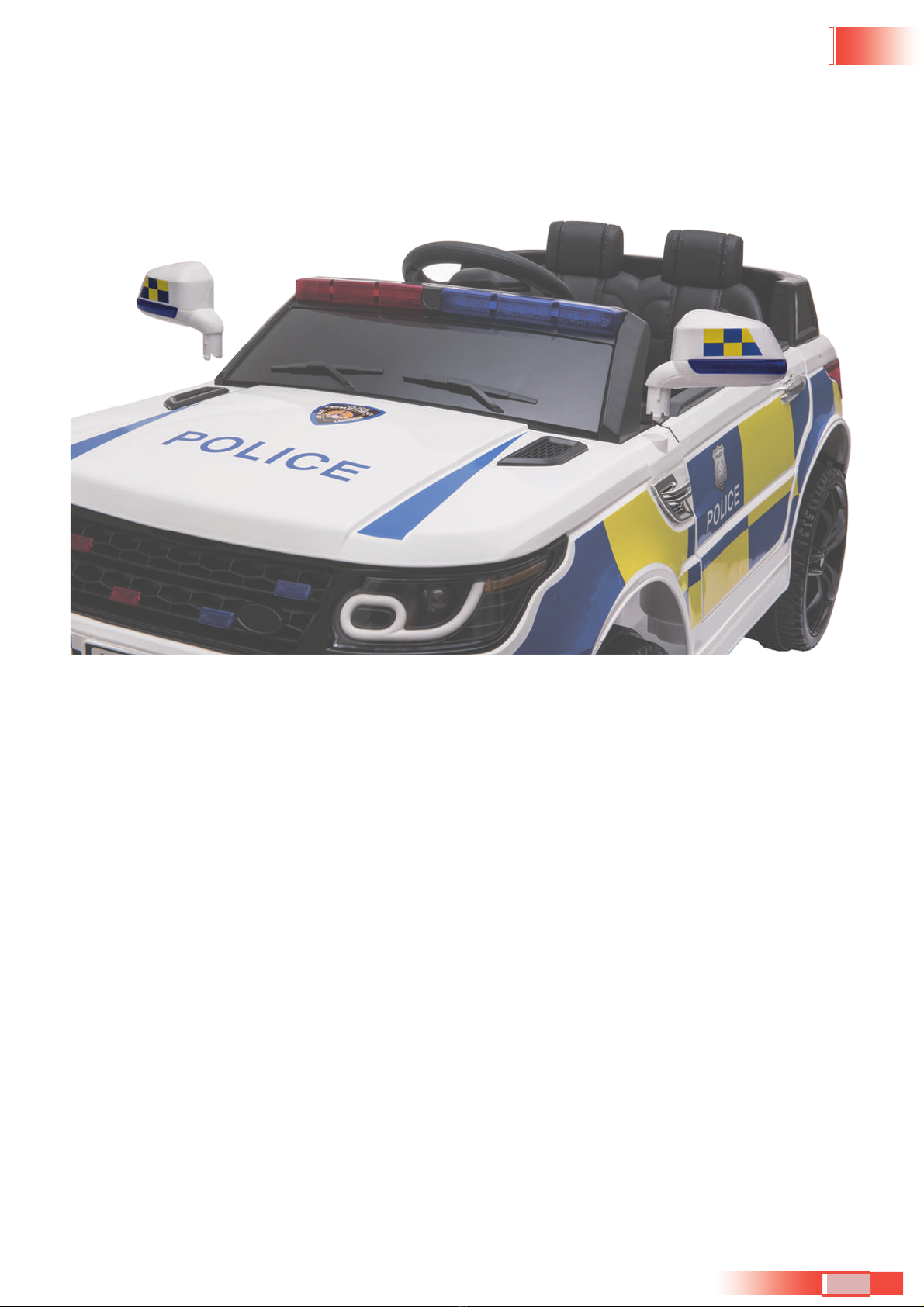

8.Rückspiegelbaugruppe
Einsetzen des rechten und linken Rückspiegels in das rechte Platzloch wie auf dem Bild.
Warnungen
• Bie lesen Sie diese zur Sicherheit von Kindern sorgfälg durch.
•
Montage und Einstellung müssen von Erwachsenen durchgeführt werden, Kinder fernhalten.
• Kinder unter 36 Monaten von Kleinteilen fernhalten.
• Ein sicherer Gurt ist ein Muss, wenn Kinder spielen. Nicht in der Nähe von Feuer sein.
•
Erwachsene müssen das Spielen beibringen und dürfen Kinder zum Spielen nie alleine lassen.
• Stehen Sie nicht auf oder spielen Sie nicht, wenn Kinder auf das Fußpedal treten.
• Der Akku darf nur von Erwachsenen aufgeladen werden. Bie laden Sie es zuerst auf, bevor Sie es verwenden.
• Halten Sie Kinder von Plasktüten fern, es besteht Ersckungsgefahr.
• Verwenden Sie nur Ersatzteile, die vom Hersteller bereitgestellt werden.
• Ladegerät ist kein Spielzeug zum Spielen.
• Die maximale Ladekapazität beträgt 30 kg.Nicht überladen.
• Nicht überladen. Geeignetes Alter: 37-95 Monate.

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

Ladebenachrichgung
• Für den ersten Gebrauch bie 10 Stunden aufladen, da sonst der Akku beschädigt wird.
• Stecken Sie zuerst das Gleichstromkabel des Ladegeräts in die Ladeöffnung und dann das Ladegerät
in die Steckdose.
• Auto kann nicht gespielt werden, wenn es aufgeladen wird.
• Jedes Mal, wenn es aufgeladen wird, laden Sie nicht länger als 18 Stunden auf.
• Es ist normal, dass Ladegerät und Akku während des Ladevorgangs warm werden (unter 60°).
• Nicht aufladen, wenn der Stecker nass ist oder einen Kurzschluss verursacht.
• Verwenden Sie nur das vom Hersteller bereitgestellte Ladegerät, da sonst Ladegerät und Akku beschädigt
oder ein Kurzschluss verursacht wird.
• Bei längerer Nichtbenutzung berechnen Sie bie mindestens 1 Mal pro Monat.
Die Ladeschrie sind wie folgt:
Schri 1: Die Ladeöffnung befindet sich unter dem Lenkrad.
Schri 2: Stecken Sie den Ladestecker in die Steckeröffnung.
Schri 3: Schließen Sie das Ladegerät an die Steckdose an.
Achtung: Das Auto darf nur von Erwachsenen aufgeladen werden.
Auto ist während des Ladens unbrauchbar

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

Wartung und Service
• Überprüfen Sie regelmäßig Akku, Ladegerät und andere Ersatzteile.Wenn Probleme aureten, beheben
Sie diese bie vor dem Spielen.
• Verwenden Sie zur Pflege der Eisenteile Schmieröl. Halten Sie das Fahrzeug von Feuer und
Sonneneinstrahlung fern. Stellen Sie es auf einer ebenen Fläche ab, nicht auf Rückwärtsfahrt oder
Gefälle.
• Parken Sie es drinnen und decken Sie es mit einem wasserdichten Tuch ab.
• Halten Sie das Auto von Feuer, wie Herd oder Heizung, oder Plaskschmelzen fern.
• Halten Sie sich von brennbaren Gegenständen fern, da es sonst zu einem Brandunfall kommen kann.
• Laden Sie es nach dem Gebrauch auf und dürfen nur von Erwachsenen durchgeführt werden.Wenn
Sie es längere Zeit nicht verwenden, laden Sie es bie einmal pro Monat auf, um den Akku zu schonen.
• Reinigen Sie das Fahrzeug nur mit einem trockenen Tuch. Verwenden Sie keine chemischen
Lösungsmiel zum Abwischen von Kunststoeilen. Waschen Sie es nicht bei Regen oder Schnee mit
Wasser oder Wasser. Wasser beschädigt Motor, Elektrik oder Baerie.
• Bie schalten Sie das Gerät nach jedem Gebrauch aus.
• Verwenden Sie nur das vom Hersteller bereitgestellte Ladegerät.
• Ändern Sie nicht die Struktur des Fahrzeugs oder die elektrische Leitung. Check-Job fordern einige
Fähigkeiten an oder unter fachkundiger Anleitung.

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

Guide Book
● R/C controls forward/backward and le/right
● Music
● Volume adjustment
● Power display
● Forward and backward
● High and low speed
WARNING: The toy is to be assembled by an adult.
In unassembled state contain potenally hazardous sharp points,sharp edges and small
part,so please keep out of baby’s reach
Warning： Not to be used in traffic.
TX288704
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01


Contents
PARTS LIST ..................................................................................................................................... 14
PRODUCT SPECIFICATIONS ............................................................................................................. 14
CONTROL SYSTEM............................................................................................................................ 15
INSTALLATION ORDER DIAGRAM..................................................................................................... 16
PRECAUTIONS.................................................................................................................................. 20
CHARGING INSTRUCTION................................................................................................................. 21
MAINTENANCE AND SERVICE .......................................................................................................... 22
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

12V4.5AH * 1
20kg
16kg
37-95months
30kg
8-12 hours
Charge for 8-10h，Use for 1-2h
Input：120-240VAC Output：12.0VDC 0.5A
3-5 km/h
The above product specificaons may have some slight errors,
the specific specificaons are subject to the actual product.
Product Specificaons:

Baery
G.W
N.W
Suitable age
Maximum load
Charging me
Charger
Speed
NOPQ
Parts List:(Name and Quantity)
ABCDEF
GHIJKLM
Name
Quantity
A B C D E F G H I
J K L M N O P Q
1 1 4 4 1 1 1 2 2
6 15 1 1 4 1 1 1
Main body Steering wheel Wheel cover Wheel Windshield Rear wing Seat Rearview mirror Right and left bracket
Washer Screw Nut Screw Cotter pin Remote Control Charger Microphone
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

Function
•
Do not swily switch forward/backward buon when car is driving, or will damage the motor.
Remote control can be used normally when baery assembled.
Remote control should be used under adults’ supervision.
Remote control is prior to manual control.
Remote control funcon and explainaon

•
•
•
③ ④ ⑤ ⑥
②
⑦
①
Buon funcon
① Power display
② Charging hole
③ Power buon
④ Siren buon
⑤ High and low speed
⑥ Forward and backward
⑦ Microphone interface
Forward
Backward
Speed
Indicator Light
Stop
Le
Right
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

Remote control baery operaon
Installaon Order Diagram
1.Right and le bracket assembly
How to adjust R/C frequency:
Long press forward and backward buon for 3 seconds, and the speed indicator flashes. Then turn on
the power, the speed indicator goes to long bright, means the connecon successfully. If the speed
indicator no response, means the connecon failed. Replace the baeries and retry.
• Take off the baery cover. Put two AAA1.5V remote control baery in with right polarity.
• New and used baeries can not be used mixed.
• Do not insert baeries into wrong polarity, or will be short-circuited.
• Non-rechargeable baeries can not be recharged. Exhausted baeries should be replaced by adults.
• The exhausted baery must be handled and operated properly by adults only. Do not be played by
children.
Place the right and le brackets at the corresponding holes on the body and ghten it with screws.

02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

2.Front and rear wheels assembly

Assembling washer, front wheel, washer step by step, then using coer pin to ghten, finally inserng
wheel cover.Assembling rear wheel, washer step by step, then using coer pin to ghten, finally
inserng wheel cover.Same way to the other side.
3.Steering wheel assembly
Connecng two lines like the picture, then inserng the steering wheel to the direcon lever, finally use
screw and nut to ghten.
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

4.Windshield assembly
Open the hood, connecng the lines which are in the windshield and under the hood, inserng the
windshield into the right place on the plaorm, finally using screw to ghten it.

5.Rear wing assembly
Connecng the lines which are in the rear wing and car body, then inserng rear wing into the right hole
on the car.
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

8
6. Baery line connecng
Connect the baery line correctly, red to red, black to black.

7.Seat assembly
Inserng the seat into the right place in the car, then using screws to ghten.
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01

2.
1
8.Rearview mirror assembly
Inserng right and le rearview mirror into the right place hole like the picture.

Warnings
• For children‘s safety, please read these carefully.
•
Assembly and adjustment must be done by adults, keep children away.
• Keep children under 36 months away from small parts.
• Safe belt is a must when children playing. Do not be close to fire.
•
Adult must teach how to play it and never leave children alone for playing.
• Do not stand up or play when children are stepping on foot pedal.
• Baery must be charged by adults only. Please charge it first before use.
• Keep children away from plasc bag, or suffocaon may occur.
• Only use spare parts which provided by manufacturer.
• Charger is not a toy for playing.
• Maximum loading capacity is 30KG. Do not overload.
• Suitable age: 37-95 months.
02 03 04 05 06 07 08 09 10 11
12
13 14 15 16 17 18 19 20 21 22
23
24 25 26 27 28 29 30 31 32 33
01
