Kyosho SuperTen GP FW-04 4WD User manual

THE FINEST RADIO CONTROL MODELS
R
※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE. No. 31001
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
●本体の組立て ASSEMBLY
●セッティングガイド ADJUSTMENT
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
●分解図 EXPLODED VIEW
2 〜3
3
4 〜5
5 〜6
7 〜26
27
28
29 〜31
32 〜33
目 次 INDEX
D2 AMG メルセデス CLK
INSTRUCTION MANUAL
組立／取扱説明書
安全のための注意事項 SAFETY PRECAUTIONS
This radio control model is not a toy.
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take care before operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
Size
GP 4WD
D2 AMG Mercedes CLK
© 2000 KYOSHO／禁無断転載複製
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before commencing assembly, please read these instructions thoroughly!
Radio Controlled .15 Engine Powered Touring Car Series SuperTen GP FW-04 4WD

1
２チャンネル２サーボ無線操縦機（プロポ）と電池ボックス
Minimum 2 channel radio with 2 servos, and battery box.
●送信機にはスティックタイプとハン
ドルタイプがありますが、お好みの
タイプを用意してください。
●ステアリングサーボ、スロットルサ
ーボ共にリバースで使用します。
●プロポの取扱いは、プロポに付属の
説明書を参考にしてください。
■スティックタイプ
Stick-type
2ch radio.
■ハンドルタイプ
Wheel-type
2ch radio.
■電池ボックス
Battery Box
●プロポセットに付いていると
きは必要ありません。
If already included with the
radio, no battery box needs
to be pur-chased separately.
■単３乾電池
AA-size Batteries
AAAA AAAA AAAA
■サーボ
Servo
■受信機
Receiver
16〜20mm
31〜41mm
31〜36mm
〜32mm 〜48mm
燃料と始動用具
Required for engine starting:
■ブースターコード
Booster Cord
■グロー燃料、燃料ポンプ
Glow Fuel & Fuel Pump
HANDY
FUEL
■プラグレンチ
Plug Wrench
REQUIRED FOR OPERATION (1)キットの他にそろえる物（１）
使用できるサーボ・受信機サイズ
Suitable servos & receiver
●模型用エンジンは専用のグロー燃料が必
要です。ガソリンや灯油は使用できませ
んので注意してください。また、グロー
燃料は揮発性が高く引火しやすいので取
扱いには充分注意してください。
●エンジン始動にはその他に、プラグを赤
熱させるプラグヒーター（ブースターコ
ード＋乾電池）、プラグを脱着するプラ
グレンチが必要です。
●Engines for R/C models require glow fuel.
Be careful not to purchase gasoline or
kerosene by mistake; both cannot be
used! Also, be very careful when han--
dling glow fuel which is hi-ghly inflamma--
ble and high-explosive!
●Besides glow fuel, engines also require
engine starting equipment. This compri-
ses a glow plug heater (booster cord &
batteries) and a plug wrench for remov-
ing and installing the glow plug.
No.73301 スターターパック
●エンジン始動に必要な用具（上記3点）を
セットにしました。
2
●Because there are stick-type and
wheel-type transmitters, use which
ever fits your convenience best.
●Switch the reverse (transmitter) for
the steer-ing and throttle control.
●For more information on the radio,
refer to its instruction manual.
■筆
PAINT BRUSH
3
塗料と筆
Paint and Brush
ポリカカラー
POLYCA COLOR
No.2230
Micron Line Tape
KYOSHO
ミクロンラインテープ
MICRON LINE TAPE
マスキング、細部デザイン用伸縮自在テープです。
No.1841
1842
1843
1859
1860
(1mm x 5m)
(1.5mm x 5m)
(2.5mm x 5m)
(0.4mm x 8m)
(0.7mm x 8m)
Super-flexible tape for masking and detail designing
jobs.
D-フレックスカラーデカール
D FLEX COLOR DECAL
No.96701〜96703
伸縮自在の特殊素材で３次曲面
にもきれいに貼れる粘着シートです。
Self-adhesive super-flexible sheets that
bond to polycarbonate - even when
applied to curved surfaces.
マスキングカバーシート
MASKING SHEET
マスキングテープとビニール
シートが一体になった広範囲
マスク用テープです。
No.1947
For safe masking jobs, use this plastic masking
sheet featuring one self-adhesive edge.
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76301〜76711
●ボディの塗装には塗料が必要です。
京商ではモデル用塗料、スプレーを
用意していますのでご利用ください。
●For painting the body, use Kyosho
paints for models!
ガソリンや灯油は
使用禁止
WARNING: Gasoline
or kerosene cannot
be used.
警告
地上用（自動車用）のプロポ（2チャンネル2サーボ仕様）セットを
必ず使用してください。（地上用以外使用禁止）
CAUTION: Only use a surface radio with 2 channels and 2 servos!
注意
CAUTION: Before
using spray colors,
always read their
explanations!
スプレーカラーを
使用する場合、缶
の説明を良く読ん
でください。
注意
CAUTION: If servos are not able to install, eaven
this size. Need to modify upper deck.
このサイズのサーボでも一部取付出来ないものもあります。
アッパーデッキを加工して取付けてください。
注意
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
2

4
組立てに必要な工具
Tools required
プロポの準備 RADIO PREPARATION

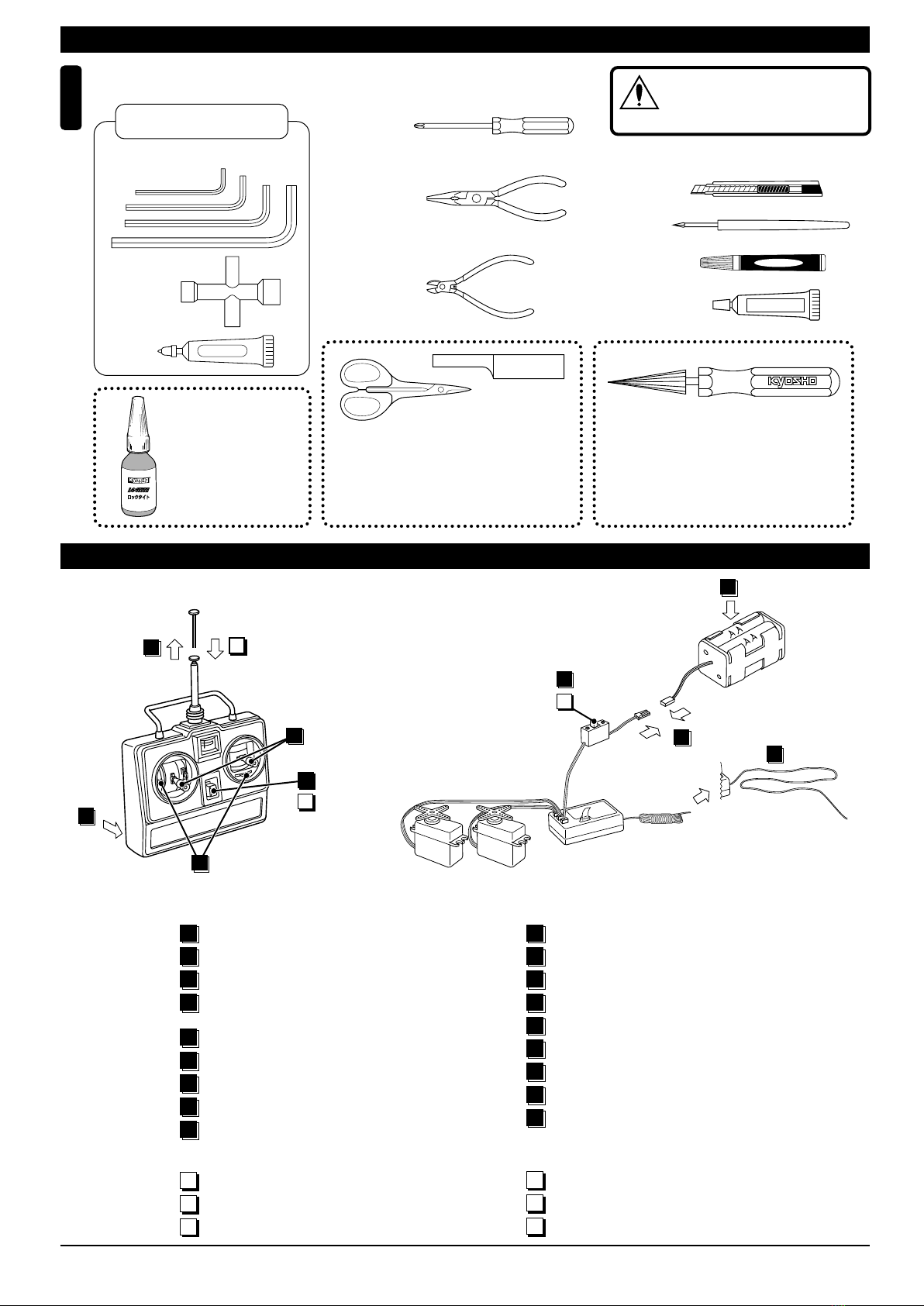

●プロポを下の順序にしたがってセットします。
Set up the radio control system as indicated below.
1
2
9
ON
OFF
6
11
12
7
単3乾電池をセットする。（電池ボックス）
1
アンテナをのばす。（送信機）
2
3
4
アンテナをのばす。（受信機）
5
トリムを中央にセットする。
6
スイッチを入れる。（送信機）
7
スイッチを入れる。（受信機）
8
スティックを動かしてサーボが動いているか確認。
9
スイッチを切る。（受信機）
10
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
11
12
単3乾電池をセットする。（送信機）
単3乾電池をセットした電池ボックスの
コネクターをつなぐ。
●始める時
●終わる時
Insert AA-size dry batteries. (Battery Box)
1
Extend the antenna. (Transmitter)
2
3
4
Extend the antenna. (Receiver)
5
Center the trims.
6
Switch on the transmitter.
7
Switch on the receiver.
8
Make sure the servos move according to
your transmitter inputs.
9
Switch off the receiver.
10
Switch off the transmitter.
Retract the antenna. (Transmitter)
11
12
Insert AA-size dry batteries. (Transmitter)
Connect the battery box.
●START
●FINISH
5
4
3
8ON
OFF
10
▲送信機
Transmitter ▲受信機
Receiver
▲スイッチ
Switch
▲サーボ
Servo
使用する工具の取扱いには、充分
注意してください。
CAUTION: Handle tools carefully!
注意
3
REQUIRED FOR OPERATION (2)キットの他にそろえる物（２）
ロックタイト 中強度
LOCTITE
Midium Strength
No.94402
ビスの緩みを防ぎます。
To prevent the screws
from becoming loose.
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■六角レンチ（1.5mm, 2mm, 2.5mm, 5mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, 5mm)
■＋ドライバー（大、中、小）
Phillips Screw Driver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ニッパー
Wire Cutters ■瞬間接着剤
Instant Glue
■十字レンチ
Cross Wrench
GREASE
■グリス
Grease
スペシャルテーパーリーマー
SPECIAL TAPER REAMER No.80311
下穴加工が不要で、直接1mm〜15mmの正確な
穴あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER No.1829
ボディのカット、仕上げ用。曲線部分も楽に
作業ができます。
For trimming bodies. Cutting along curved
lines never was so easy!
■ゴム系接着剤
Rubber Cement ゴム系接着剤

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
余分をカットする。
Cut off excess.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
1901
オプションのベアリングの品番。
例 : No.1901
Ball bearings are optional!
(with optional part no.)
をカットする。
Cut off shaded portion.
4

SFH
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3 Ｅリング
E-ring
6.8mm ピロボール
Pillow Ball
6.8mm

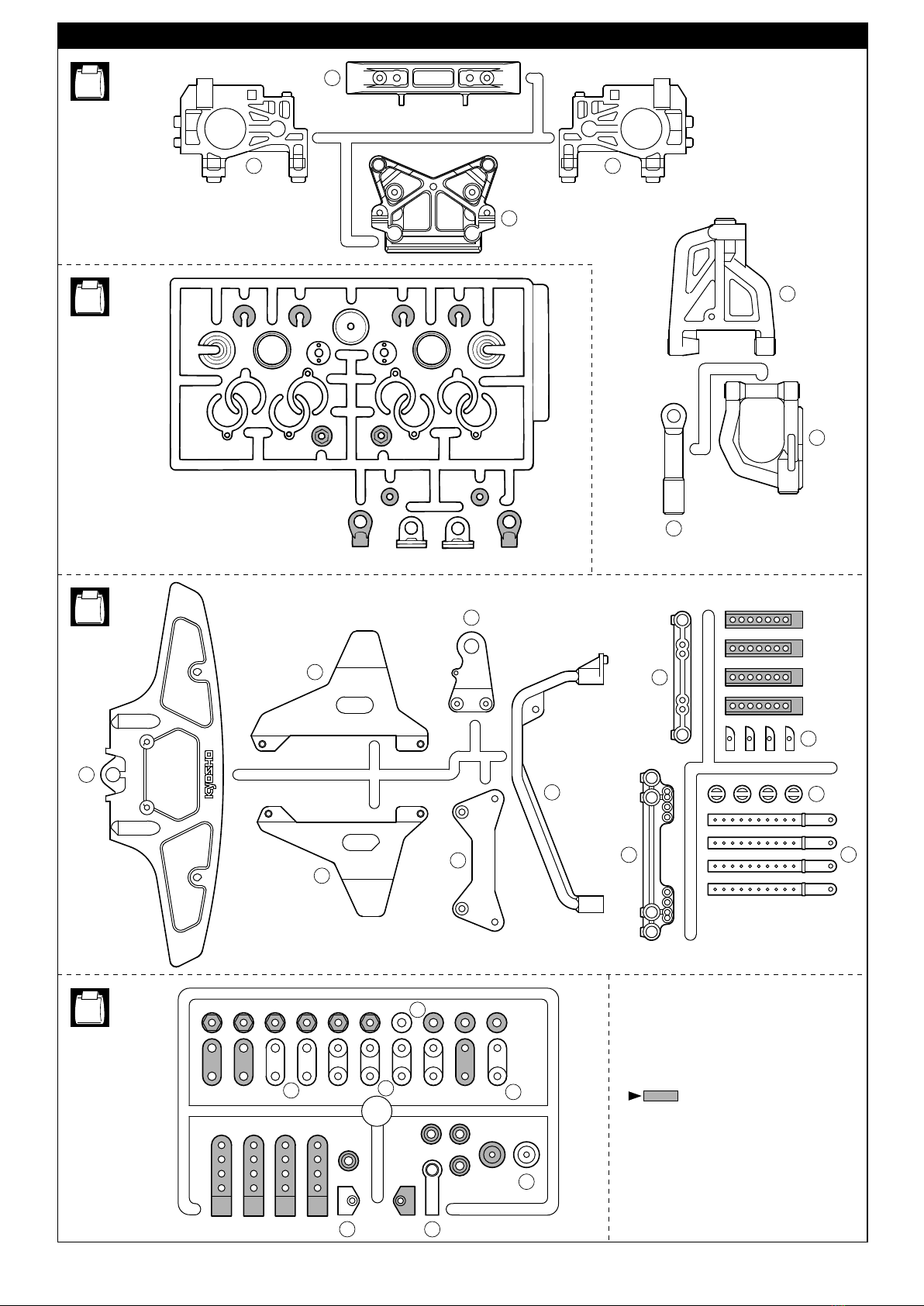

ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
5
組立て前の注意（２） BEFORE YOU BEGIN (2)
No.1
No.3
No.4
1
23
100 110
109
106
111
107
108
144
101102
84
39
40
142 143
13
14
13
13
13
37 38
98
51 52
53
Shaded Parts are not used.
部分の部品は、使用しません。

No.5
No.7
6
No.6
No.9
120 139
105 141
145
104
121
135
133
132
136
137
113
140
87
88
89
86
G-1 G-1 G-6
G-6
G-4
G-4
G-5G-5
G-10
G-3 G-3
71 70
63
62
64
85
74
ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
Shaded Parts are not used.
部分の部品は、使用しません。

No.1
No.1
No.1
7
Part bags used.
1Steering
2Steering
3Steering
2
10 3 x 6mm
Metal Bushing
2
12
Unicrank Shaft
2
3 x 8mm
F/H Screw
4
13 5 x 8 x 2.5mm
Plastic Bushing
4
3mm
Nut
1
3mm
Nut
2
95.8mm
Pillow Ball (silver)
1
95.8mm
Pillow Ball (silver)
2
11
Steering Pin
2
2.6mm
Nylon Nut
1902
1902
1
2
3
4
5
6
9
9
9
8
10
11
12 12
13
14
13
13
13
144
15
3mm
3mm
3mm
3mm
3mm
2.6mm
2.6mm
3x8mm
3x8mm
Apply grease.Ensure smooth non-binding
movement while assembling.
Cut off shaded portion. 1901 Ball bearings are optional !
(with optional part no.)
1
5
Servo Saver Spring
6
1
Saver Nut
24mm
1 2
使用する袋詰。
ステアリング
ステアリング
ステアリング
メタル
ユニクランクシャフト
サラビス
プラメタル
ナット
ナット
ステアリングピン
ピロボール（銀）
ピロボール（銀）
ナイロンナット
グリスを塗る。可動するように組立てる。をカットする。 オプションのベアリングの品番。
サーボセイバースプリング
セイバーナット

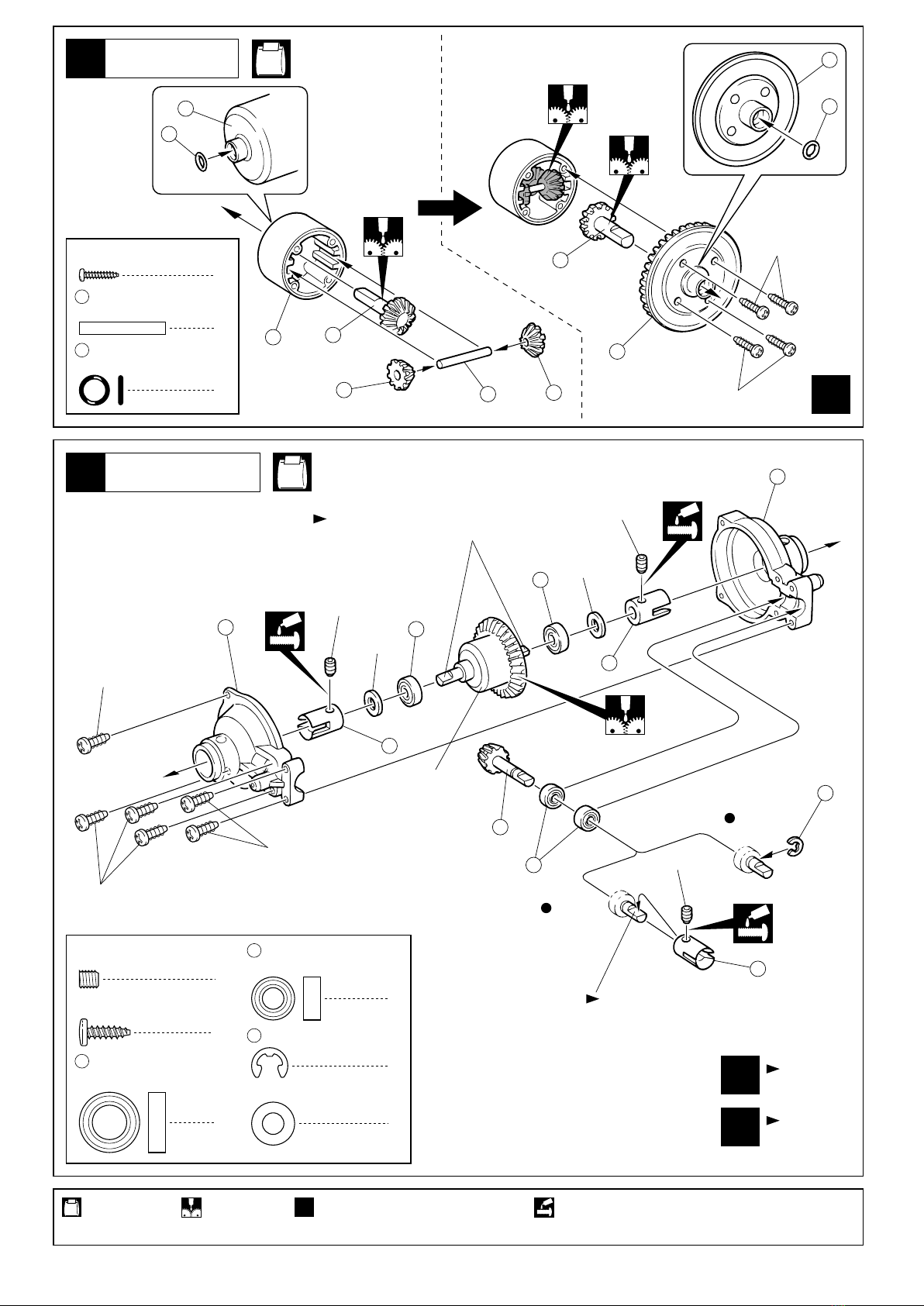

No.2
No.2
8
Part bags used.
4Gear Differential
5Gearbox
x2
4
21
O-ring
12
3 x 10mm
TP Screw (Silver)
5
4 x 4mm
Set Screw
4
22 8 x 14mm
Ball Bearing
4
27 5 x 10mm
Ball Bearing
4
5mm
Washer
1
28 E4
E-ring
8
2 x 8mm
TP Screw
2
19 3 x 20mm
Shaft
2x8mm
2x8mm
4x4mm
4x4mm
4x4mm
3x10mm
3x10mm
3x10mm
5mm
5mm
x1
x1
Firmly tighten the set screws onto the flat spots.
Firmly tighten the set screws onto
the flat spots.
Gear Differential
For Front
Front
For Rear
Rear
20
21
20
17
16
21
17
18
19
18
16
24
23
22
26
22
27
28
23
25
23
Apply threadlocker (screw cement).
x 2
Assemble as many times as specified.Apply grease.
使用する袋詰。
デフギヤ
ギヤボックス
Oリング
TPビス（銀）
セットビス
ベアリング
ベアリング
ワッシャー
Eリング
TPビス
シャフト
平らな面にセットビスを固定する。
平らな面にセットビスを固定する。
デフギヤ
フロント用
フロント
リヤ用
リヤ
ネジロック剤を塗る。２セット組立てる（例）。グリスを塗る。

No.3
No.3
9
Part bags used.
2
33 6 x 12mm
Ball Bearing
2
4 x 4mm
Set Screw
2
95.8mm
Pillow Ball (silver)
2
95.8mm
Pillow Ball (silver)
2
3 x 3mm
Set Screw
2
3 x 10mm
Set Screw
2
32 12 x 18mm
Ball Bearing
4
34
11mm
Pillow Ball
6Front Suspension
7Front Suspension
9
37
38
40
39
39
40
146
41
42
9
31
32
33
34
34
35
35
36
36
30 29
Hex Wrench (5mm)
< Left >
< Left >
“L” marked
“R” marked
4x4mm
4x4mm
3x3mm
3x10mm
Inside
1mm
2.5mm
For adjusting the
ride height.
1mm
Ensure smooth non-binding
movement while assembling. Assemble left and right sides the same way.
< Right >
< Right >
Hex Wrench (2.5mm)
2
146 E3
E-ring
Firmly tighten the
set screws onto
the flat spots.
2
41
Suspension Shaft (E)
2
42
Suspension Shaft (D)
4
35 11mm
Pillow Ball Nut
R
使用する袋詰。
ベアリング
セットビス
ピロボール（銀）
ピロボール
ベアリング
セットビス
セットビス
ピロボール（銀）
フロントサスペンション
フロントサスペンション
六角レンチ（5mm）
六角レンチ（2.5mm）
左側用
左側用
Lのマーク
Rのマーク
内側
車高調整用。
可動するように組立てる。 左右同じように組立てる。
右側用
右側用
Eリング
平らな面にセット
ビスを固定する。
サスシャフト（E）
サスシャフト（D）
ピロボールナット

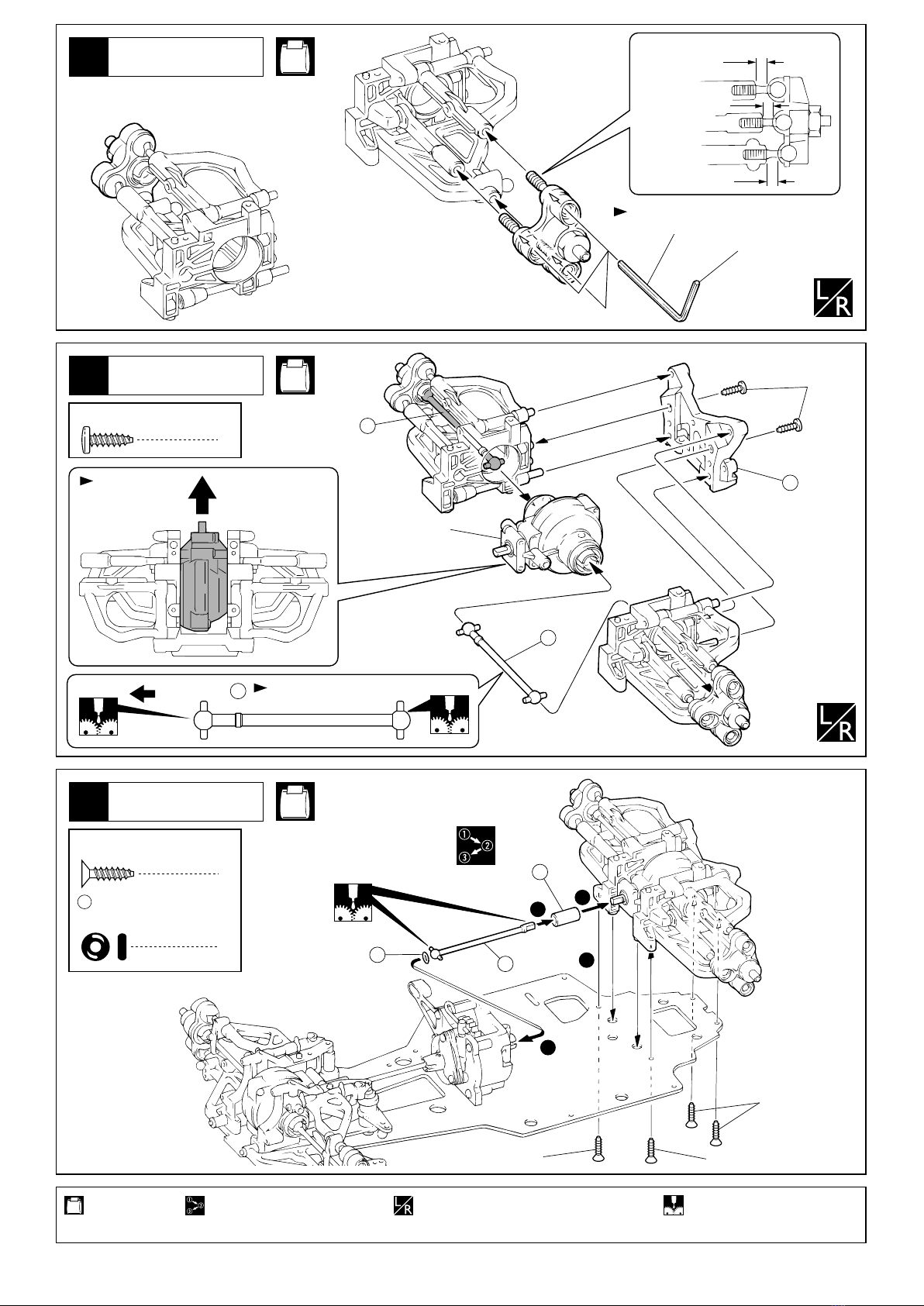

No.3
No.3
10
Part bags used.
9Front Suspension
10
Steering
2
44
O-ring
4
45 5.8mm
Ball End (L)
46
2
3 x 20mm
Set Screw
43
44
44
43
43
3x12mm
3x12mm
Inside
Front Gearbox
Note the direction. Front
Note the direction.
x2
45
46
45
No.3
8Front Suspension
143
29
142 142
Hex Wrench (2.5mm)
3x10mm
Tighten this 2 screws reciprocally.
< Left >
< Right >
2
3 x 10mm
TP Screw (Silver)
Assemble left and right sides
the same way.
True-to-scale diagram.
approx. 5.5mm
approx. 5mm
4
3 x 12mm
TP F/H Screw
x 2
Assemble as many times as specified.
30
approx. 8mm
Apply grease.
使用する袋詰。
フロントサスペンション
ステアリング
ボールエンド（L）
セットビス
Oリング
内側
フロントギヤボックス
向きに注意。 前
向きに注意。
フロントサスペンション
六角レンチ（2.5mm）
交互に少しずつねじ込む。
左側用
右側用
TPビス（銀）
左右同じように組立てる。 原寸図。
約5.5mm
約5mm
TPサラビス
２セット組立てる（例）。
約8mm
グリスを塗る。

No.4
No.4
11
Part bags used.
2
3 x 10mm
TP Screw (Silver)
1
3 x 30mm
Screw
1
19 3 x 20mm
Shaft
2
22 8 x 14mm
Ball Bearing
1
3 x 6mm
TP Screw (Silver)
2
4 x 4mm
Set Screw
1
3 x 3mm
Set Screw
2
3 x 12mm
Screw
1
Brake Piston
57
1
50 18mm
Aluminium Spacer
12
Center Gearbox
11
Center Gearbox
19
22
22
48
49
47
51
52
50
53
3x10mm
3x30mm
Front
Firmly tighten the set screws onto the flat spots.
6mm
Top
Note the direction for
and .
59 60
3x6mm
Apply threadlocker
(screw cement).
Apply rubber type glue.
55
3x12mm
3x12mm
54
55
23
56
57
58
59
59
60
60
3x3mm
4x4mm
4x4mm
No.4
13
Center Gearbox
1
2
3
61
3x12mm
3x12mm
4
3 x 12mm
TP F/H Screw
Assemble in the
specified order.
Note the direction.
approx. 5.5mm
Ensure smooth non-binding
movement while assembling.
Apply grease.
使用する袋詰。
セットビス
セットビス
ビス
ブレーキピストン
アルミスペーサー
TPビス（銀）
ビス
シャフト
ベアリング
TPビス（銀）
センターギヤボックス
センターギヤボックス
フロント側
平らな面にセットビスを固定する。
上
は向きに注意。 59 60
ゴム系接着剤で接着する。 ネジロック剤を塗る。
センターギヤボックス
TPサラビス
番号の順に組立てる。
向きに注意。
約5.5mm
可動するように組立てる。 グリスを塗る。

No.5
No.5
12
Part bags used.
2
33 6 x 12mm
Ball Bearing
2
32 12 x 18mm
Ball Bearing
2
69 6.8mm
Ball
2
4 x 4mm
Set Screw
2
3 x 10mm
Set Screw
2
9
5.8mm
Pillow Ball (silver)
2
3 x 14mm
Cap Screw
2
73
14
Rear Suspension
15
Rear Suspension
63
9
62
72
71
62
64
63
64
69
70
73
3x10mm
3x14mm
Use center hole.
For adjusting the
ride height.
2mm
6
67
9mm
Pillow Ball
2
72
Hex Wrench (2.5mm)
< Left >
< Right >
Suspension Shaft (C)
Suspension Shaft (F)
Ensure smooth non-binding movement while assembling. Assemble left and right sides the same way.
6
68 9mm
Pillow Ball Nut
31
32
33
67
67 67
68
68 68
36
36
Hex Wrench (5mm)
< Left >
4x4mm
4x4mm
Inside
< Right >
Firmly tighten the
set screws onto
the flat spots.
66
65
“L” marked
“R” marked
使用する袋詰。
キャップビス
サスシャフト（C）
ベアリング
ベアリング
ボール
セットビス
セットビス
ピロボール（銀）
リヤサスペンション
リヤサスペンション
中央の穴を使用。
車高調整用。
ピロボール
サスシャフト（F）
左側用
右側用
六角レンチ（2.5mm）
可動するように組立てる。 左右同じように組立てる。
ピロボールナット
左側用
右側用
平らな面にセット
ビスを固定する。
六角レンチ（5mm）
内側
Rのマーク
Lのマーク

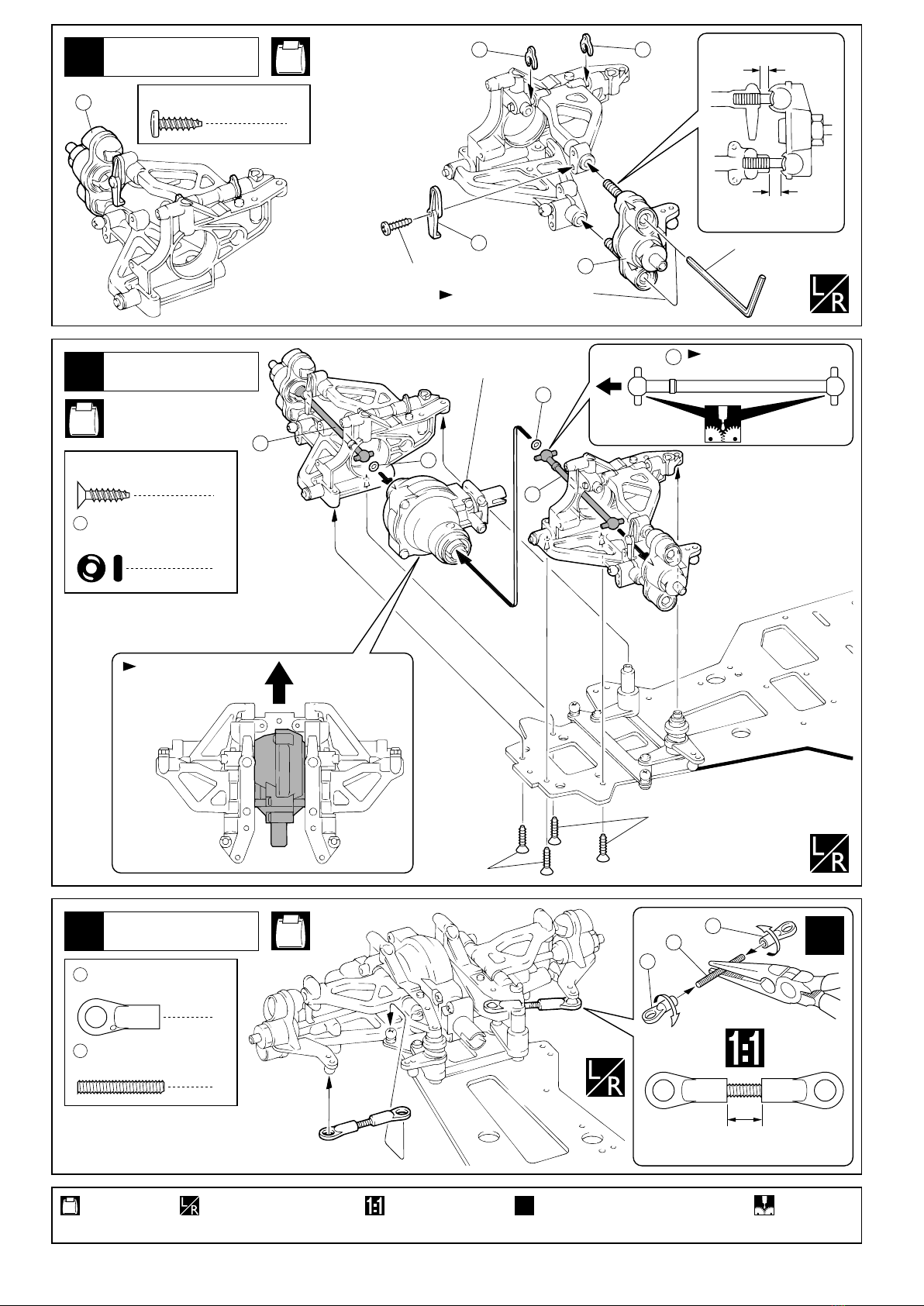

No.5
No.3, No.5
13
Part bags used.
2
3 x 10mm
TP Screw (Silver)
1
44
O-ring
17
Rear Suspension
18
Rear Suspension
43
43
43
74
76
75
44
3x10mm
3x12mm
3x12mm
3x12mm
Rear Gearbox
12
3
4
4
3 x 12mm
TP F/H Screw
No.5
16
Rear Suspension
Hex Wrench (2.5mm)
Tighten this 3 screws reciprocally.
< Left >
< Left >
< Right >
< Right >
approx. 4mm
approx. 4.5mm
approx. 4.5mm
Note the
direction.
Assemble in the specified order. Assemble left and right sides the same way.
Inside Note the direction.
Front
Apply grease.
使用する袋詰。
Oリング
TPビス（銀）
リヤサスペンション
リヤサスペンション
リヤギヤボックス
TPサラビス
リヤサスペンション
左側用
左側用
右側用
右側用
六角レンチ（2.5mm）
交互に少しずつねじ込む。
約4mm
約4.5mm
約4.5mm
向きに注意。
番号の順に組立てる。 左右同じように組立てる。
内側 向きに注意。
前
グリスを塗る。

No.6
No.6
14
Part bags used.
4
83 5.8mm
Ball
20
Shock
21
Shock
x4
x4
G1
Add oil one more
time up to the brim.
G3
Put onto , wipe up any
excess oil and screw on G3
together with .
0~1mm 0~1mm
Then, gently move
the piston up and
down to get rid of
air bubbles.
Cover the shaft with cloth before
gripping it with pliers.
Ensure smooth piston
move-ment.
Should a piston not
move smoothly.
Piston
Oil
81 79
80
79
45
79
81
80
4
45 5.8mm
Ball End (L)
8
77 E2.5
E-ring
4
78
Shock Shaft
Compress the spring and install G6.
G5
G6
G4
82
83
No.6
19
Shock
x4
x4
78
77
77
Pull down the piston
and slowly fill in oil.
Use 1mm size spacer.
x 4
Assemble as many times as specified.
1mm
approx. 13mm
使用する袋詰。
ボール
ダンパー
ダンパー スプリングを縮めてG6を入れる。
スムーズに動くか確認する。
スムーズに動かないときは、
オイルを入れ直す。
もう一度図の位置
までオイルを足す。
ピストンを下げ、
オイルを図の位置
まで入れる。
ゆっくり上下させ、
気泡をとる。
シャフトに布をまき、つかむ。
をにかぶせ、あふれた
オイルをふきとり、 G3を
組立てる。
81 79 80
ボールエンド（L）
Eリング
ダンパーシャフト
ピストン
オイル
ダンパー
厚さ1mmのスペーサーを使用します。
４セット組立てる（例）。
約13mm

No.7
15
Part bags used.
2
3 x 10mm
TP Screw (Silver)
1
3 x 12mm
TP F/H Screw
24
Front Bumper
87
84
86
85
3x12mm
3x10mm
No.3
22
3x10mm
3x10mm
3x10mm
3x10mm
3x14mm
3x14mm
Front Shock
No.5, No.7
23
Rear Shock
2
3 x 14mm
Cap Screw
4
3 x 10mm
TP Screw (Silver)
2
3 x 14mm
Cap Screw
2
1
3
3
1
2
Assemble in the specified order.
Assemble left and right sides the same way.
使用する袋詰。
TPビス（銀）
TPサラビス
フロントバンパー
フロントダンパー
リヤダンパー
左右同じように組立てる。
キャップビス
TPビス（銀）
キャップビス
番号の順に組立てる。

16
Part bags used.
No.8
26
Fuel Tank
90
90
3x12mm
91
Silicone Tube
Cut to one 80mm piece.
91
Silicone Tube Cut to one 220mm piece.
Triming
120 130 140 150 160 170 180110100 9080706050403020100
No.7
2
(4)
3 x 8mm
F/H Screw
25
Side Bumpers
3x8mm
3x8mm
3x8mm
3x8mm
2
3 x 12mm
TP F/H Screw
88
In case of using Futaba SRN-31F control block unit
assemble left side bumper.
89
使用する袋詰。
燃料タンク
80mmにカットする。
220mmにカットする。
バリを取る。
シリコンチューブ
シリコンチューブ
サラビス
サイドバンパー
TPサラビス
FUTABA SRN-31F コントロールブロックを使用する
時のみ取付ける。

17
Part bags used.
No.4, No.8
2
3 x 30mm
Cap Screw
2
3mm
Nut
1
4 x 4mm
Set Screw
2
3 x 12mm
TP F/H Screw
28
Engine
93
94
95
96
96
97
98
90
99
147
97
4x4mm
3x12mm
3x30mm
No.8
4
3 x 8mm
Screw
3
3 x 8mm
F/H Screw
27
Engine
92
91
Silicone Tube (80mm)
Tighten the screws with
one sheet of paper inserted
between both gears.
Engine Assembly
3x8mm
3x8mm
3x8mm(F/H) 3x8mm(F/H)
3mm
Cut off excess.True-to-scale diagram.

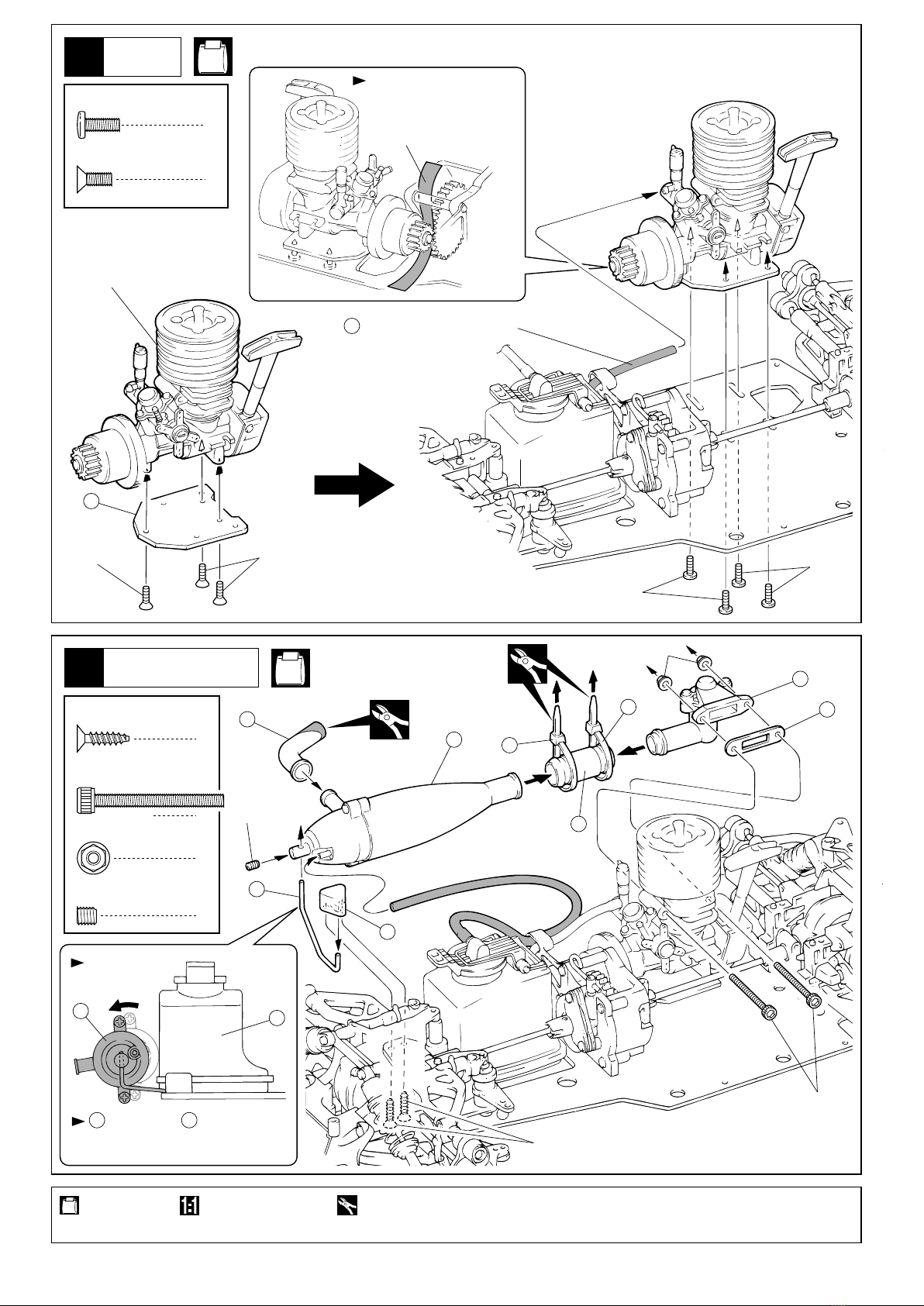

Assemble muffler hke picture.
Front View
使用する袋詰。
キャップビス
座付ナット
セットビス
TPサラビス
エンジン
ビス
サラビス
エンジン
シリコンチューブ（80mm）
紙1枚分のすき間をつくって
固定する。
エンジンアッセンブリー
余分をカットする。原寸図。
燃料タンクと マフラーが
接触しないように取り付ける。
90 97
前から見た図

F
18
Part bags used.
No.1
3
3 x 10mm
TP Screw (Silver)
1
2 x 8mm
TP Screw
1
2.6 x 25mm
Screw
31
Radio Box
108
109
110
111
2x8mm
3x10mm
3x10mm 3x10mm
2.6x25mm
Switch
Switch
No.1, No.9
2
3 x 10mm
TP Screw (Silver)
3 x 10mm
TP Screw (Silver)
3 x 15mm
TP Screw
4
3 x 18mm
TP Screw
4
30
Radio
103
104
104 105
105
105
105
106
107
Steering Servo
Throttle Control Servo
3x10mm
3x10mm
3x18mm
3x18mm
3x15mm
3x15mm
No.1, No.9
1
9
5.8mm
Pillow Ball (Silver)
1
3mm
Nut
1
7
5.8mm
Pillow Ball (Black)
2
2.6mm
Nut
29
Radio
7
In case of using servo horn which come with transmitter.
FUTABA
SANWA
KO
JR
HITEC
2.6mm
Steering Servo
3mm
15~16mm
H S F
9
100
102
101
Ensure smooth non-binding
movement while assembling.
Cut off shaded portion. Must be purchased separately!
90¡
2.6 x 8mm
TP Screw 2.6 x 8mm
Screw
3 x 8mm
Screw
Use the same type of screw as supplied with the servos.
使用する袋詰。
TPビス（銀）
TPビス
ビス
メカボックス
スイッチ
スイッチ
TPビス（銀）
TPビス（銀）
TPビス
TPビス
プロポ
ステアリングサーボ
スロットルサーボ
ピロボール（黒）
ピロボール（銀）
ナット
ナット
プロポ プロポ付属のサーボホーンを使用する場合。
ステアリングサーボ
可動するように組立てる。をカットする。 別購入品。
サーボに付属するビスと同じタイプを選ぶ。
TPビス ビス
ビス

19
Part bags used.
No.9
2
45 5.8mm
Ball End (L)
1
115 3 x 30mm
Adjustable Rod
34
Steering
approx. 15mm
45
115
45
Adjust degree of tightness of both parts and make
servo rod look as shown.
5
3 x 10mm
TP Screw (Silver)
2
3 x 12mm
Screw
33
Chassis
3x10mm
3x10mm
3x10mm
3x12mm
No.7
2
3 x 10mm
TP Screw (Silver)
32
Radio
112
113
114
3x10mm
3x10mm

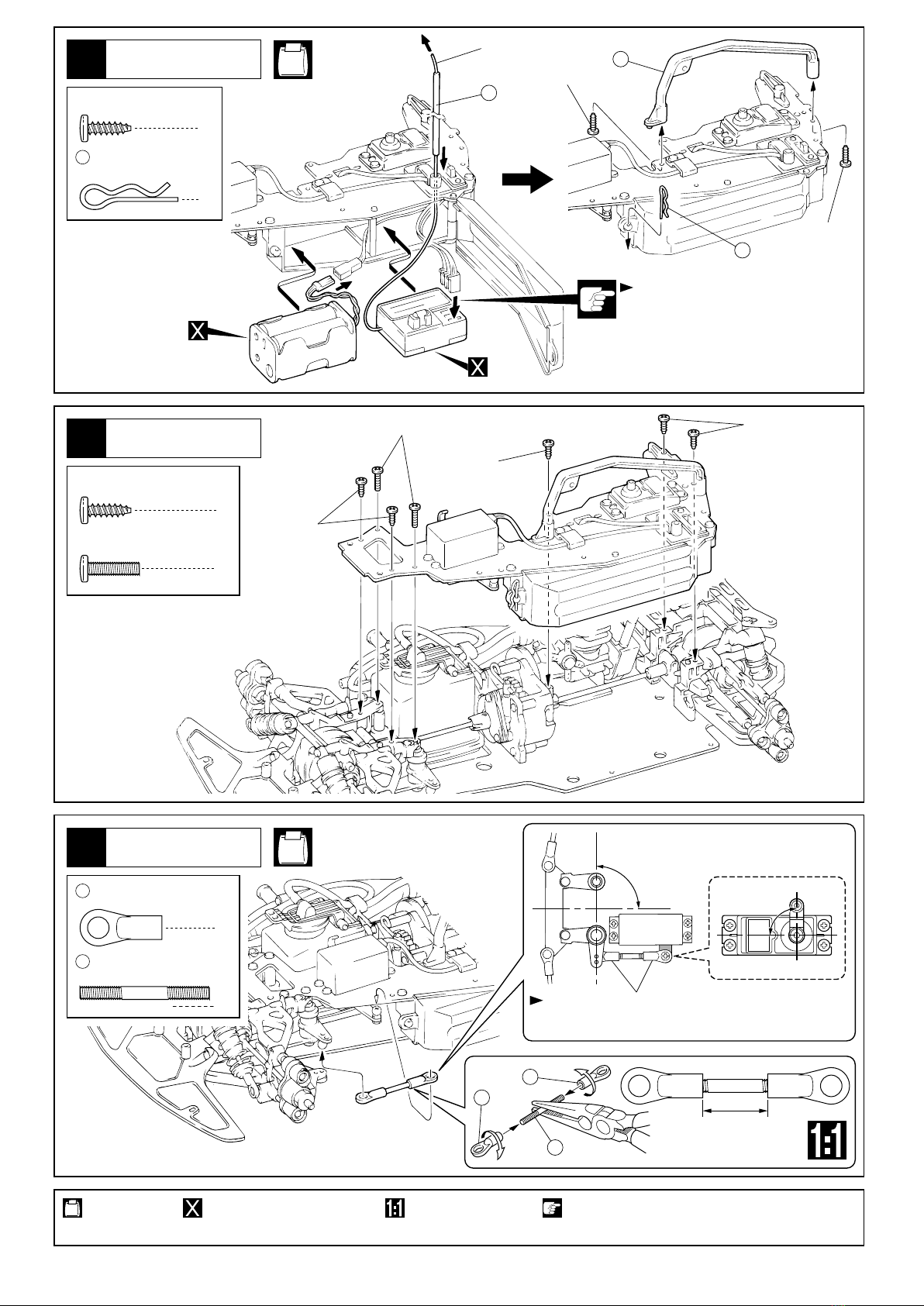

Antenna
Receiver
Receiver Battery Box
Connect as per radio instruction manual.
If receiver and battery move in the box.
Add sponge or some others for holding.
True-to-scale diagram.Must be purchased separately!
1
114
Hook Pin
Pay close attention here!
90°
F
90
使用する袋詰。
ボールエンド（L）
アジャスタブルロッド
ステアリング
約15mm
この部分のねじこみ量を調整して図のようにする。
ビス
TPビス（銀）
シャシー
TPビス（銀）
プロポ アンテナ
受信機
受信機用電池ボックス
プロポの説明書を参考に、コネクター
を接続する。
メカボックス内にスペースが空く場合は、
スポンジ等を入れてください。
●
原寸図。別購入品。
フックピン
注意して組立てる所。

20
Part bags used.
No.9
No9
1
Tapered Washer
121
36
Radio
37
Throttle Linkage Adjustment
122
123
124
145
121
Confirm the setting
before installation.
Position where brake starts working.
Throttle Stop Screw
Adjust with throttle
stop screw.
Contracted.
( )
( Brake )
( )
( High )
( )
( Idle )
91
Silicone Tube
approx.
10mm
approx.1mm approx.1mm
Supplied with the servo.
No.9
2
3 x 3mm
Set Screw
2
118 2mm
Stopper
1
119
Spring
Throttle Rod
Brake Rod
1
117
35
Radio
Servo Horn
Note the top
and bottom.
2x10mm 3x3mm
3x3mm
116
117
118
118
119
120
2mm
2mm
Holes used.
1
2mm
Nylon Nut
Neutral
Cut off excess. Tentatively
tighten.
Ensure smooth non-binding
movement while assembling.
Cut off shaded
portion.
Drill holes with the
specified diameter.
2mm
True-to-scale
diagram.
Must be purchased
separately!
Note the direction.
121
1
2 x 10mm
Screw
approx.
16mm
approx.10mm
使用する袋詰。
シリコンチューブ
サーボ付属。
テーパーワッシャー
プロポ
確認後、とりつける。
中立
スロットルリンケージ調整
ブレーキが効きはじめる位置。
スロットルストップスクリュー
スロットルスト
ップスクリュー
で調整する。
ちぢんでいる。
ブレーキハイ スロー
セットビス
ストッパー
スプリング
スロットルロッド
ブレーキロッド
1
116
プロポ
サーボホーン
上下の向きに注意。
使用する穴。
ナイロンナット
余分をカットする。仮止め。 可動するように組立てる。 をカットする。 2mmの穴をあける（例）。原寸図。 別購入品。
向きに注意。
約10mm
約16mm
約10mm
ビス
約1mm約1mm
