Messingschlager Anlen E-Scooter User manual
EN
Owner´s manual
E-SCOOTER
1. Package content
Carefully check the package content. If anything is missing or damaged, please contact your local
customer service for support.
Screw x 4 Hexagon Wrench Charging adapter
2. Technical data
Dimensions (length / width / height) 1080*430*1140mm unfolded/490mm folded
Weight 12.7KG
Max charging voltage (VDC) 42V
Range (km) 15-18KM (measured at 25°/15km/h/65kg payload)
Rated power (W) 250
Max. vehicle payload (rider + luggage) 100KG
Charging Rated current (A) 1.5A
Applicable terrain Flat road
Max power 500W
Max. speed 20KM/H
Charging time 5-6H
Rated Voltage (VDC) 36V
3. Product overview
Throttle
Front light
Folding mechanism
Wheel motor
Control panel
Brake lever with bell
Charging port
Battery compartment
Kickstand
Disc brake
Stoplight /
Rear light
Buckle
4. Assembly & Setup
1
3
2
Install the handlebar on the steering tube.Unfold the scooter close & secure the
folding mechanism.
Use the hex wrench supplied in the packing
box to lock screws on both sides.
max. torque 5Nm
Charger connection
1 2 3
Open the
rubber stopper
Insert the
charging plug
Aer checking, close
the rubber stopper
5. The control panel
Mode indicator Low-speed modus (green light)
High-speed modus (red light)
Speed display Showing current speed while riding. When low speed mode is
selected, the max speed is 12km/h. When high speed mode is
selected, the max speed is 20km/h.
Battery indicator
Power button
There are four electric lights to indicate the charging condition
of the battery.
When 4 lights are on, the capacity is between 100% - 75%;
When 3 lights are on, the capacity is between 74% - 50%.
When 2 lights are on, the capacity is between 49% - 25%.
When 1 light is on, the capacity is between 24% - 00%.
When the light is ashing, the battery is almost empty. Please
recharge as soon as possible.
When the battery is empty, the four lights are off, and the
scooter will slide to the natural stop by inertia, please recharge
the scooter before using.
Press the button 1x to activate the Scooter.
When the scooter is activated, another short press will turn the
light on / off.
When the scooter is activated, double-click will switch from low-
speed mode to high-speed mode.
Press the button for 2 seconds to switch the scooter off.
1
1
3
3
2
2
4
4
6. How To Ride
2
4
1
3
5
Wear helmet and knee pads while
riding the Scooter
Check the baery status and the brakes
before each ride.
When the scooter starts to move, put both
feet on the deck and press the accelerator
(the accelerator iniates once the speed
exceeds 5km/h)
Turn on the power and check the power
indicator
Tilt your body to the steering direcon as
you turn
Step on the deck with one foot, and slowly
kick o the other on the ground.
Release the throle to stop acceleraon.
Energy recovery system automacally ini-
ates to help slowing down. Use the brake
lever to stop.
7. Safety Reminder
● When you use this vehicle for the rst time, please ride it in a safe environment without obstacles
or trafc. Please get familiar with the vehicle before you use it in public places.
● This electric scooter is a leisure device. But once used in a public area, they‘ll be seen as vehicles,
subjecting to any risks faced by vehicles. For your safety, please follow instructions in the manual
and trafc laws and regulations set forth by government and regulatory agencies.
● At the same time, you should understand that risks cannot be entirely avoided as others may
violate trafc regulations and drive incautiously, and you‘re exposed to road accidents just as when
you‘re walking or cycling. The faster the scooter is, the longer it takes to stop. On a smooth surface,
the scooter may slip, lose balance, and even result in a fall. Thus it is crucial that you use caution,
keep proper speed and distance, especially so when you‘re unfamiliar with the place.
● Respect pedestrians right of way. Try not to startle them while driving, especially children. When
you ride from behind pedestrians, ring your bell to give them a heads-up and slow your scooter to
pass from their left (applicable to countries where vehicles drive on the right). When you ride across
pedestrians, keep to the right at a low speed.
● Closely follow the safety instructions in the manual especially in countries without relevant laws
and regulations for electric scooters.
● Do not lend your scooter to persons who don´t know how to use it.
● Check the scooter before every use. When you note loosen parts, low battery alerts, at
tires, excessive wear, strange sounds, malfunctions and other abnormal conditions, stop riding
immediately and call for professional support.
8. Folding and Carrying
Make sure that the scooter‘s turned off. To fold, unlock the folding mechanism, and bend the
handlebar stem to hook the buckle on the rear mudguard. To open, press the trigger to remove from
the buckle, erect the handlebar and lock the folding structure.
Hold the handlebar stem with either one hand or both hands to carry.
9. Daily Care and Maintenance
Cleaning and storage
If you see stains on the scooter‘s body, wipe them off with a damp cloth. If the stains won‘t scrub off,
put on some toothpaste, and brush them with a toothbrush, then wipe them off with a damp cloth.
Notes: do not clean the scooter with alcohol, gasoline, kerosene or other corrosive and volatile
chemical solvents. Do not wash the scooter with a pressure washer. During cleaning, make sure
that the scooter is turned off, the charging cable is unplugged, and the rubber ap is closed as water
leakage may result in electric shock or other major problems.
When the scooter is not in use, keep it indoors where it is dry and cool. Do not store it outdoor for
long time. Excessive sunlight, overheating and overcooling accelerate tire aging and compromise
the scooter and the battery pack‘s lifespan.
Battery maintenance
1
2
3
4
5
Use original battery packs, use of other models or brands may cause safety issues;
Do not touch the contacts. Do not dismantle or puncture the casing. Keep the contacts away
from metal objects to prevent short circuit which may result in battery damage or even injuries
and death.
Use original power adapter to avoid potential damage or re;
Mishandling of used batteries may do tremendous harm to the environment. To protect natural
environment, please follow local regulations to properly dispose used batteries.
After every use, fully charge the battery to prolong its lifespan.
Do not place the battery in an environment where the ambient temperature is higher than 50°C
or lower than -20°C (e.g., do not leave the scooter or the battery pack in a car under direct
sunlight for an extended time). Do not throw the battery pack into re as it may lead to battery
failure, battery overheating, and even another re. If the scooter is expected to be left idle for
more than 30 days, please fully charge the battery and place it in a dry and cool place. Keep in
mind to recharge it every 60 days to protect the battery from potential damage which is beyond
limited warranty.
Always charge before exhausting the battery to prolong the battery‘s lifespan. The battery pack
performs better at normal temperature, and poor when it is below 0°C. For instance, when it is
below -20°C, the riding range is only half or less at normal state. When the temperature rises,
the riding range restores.

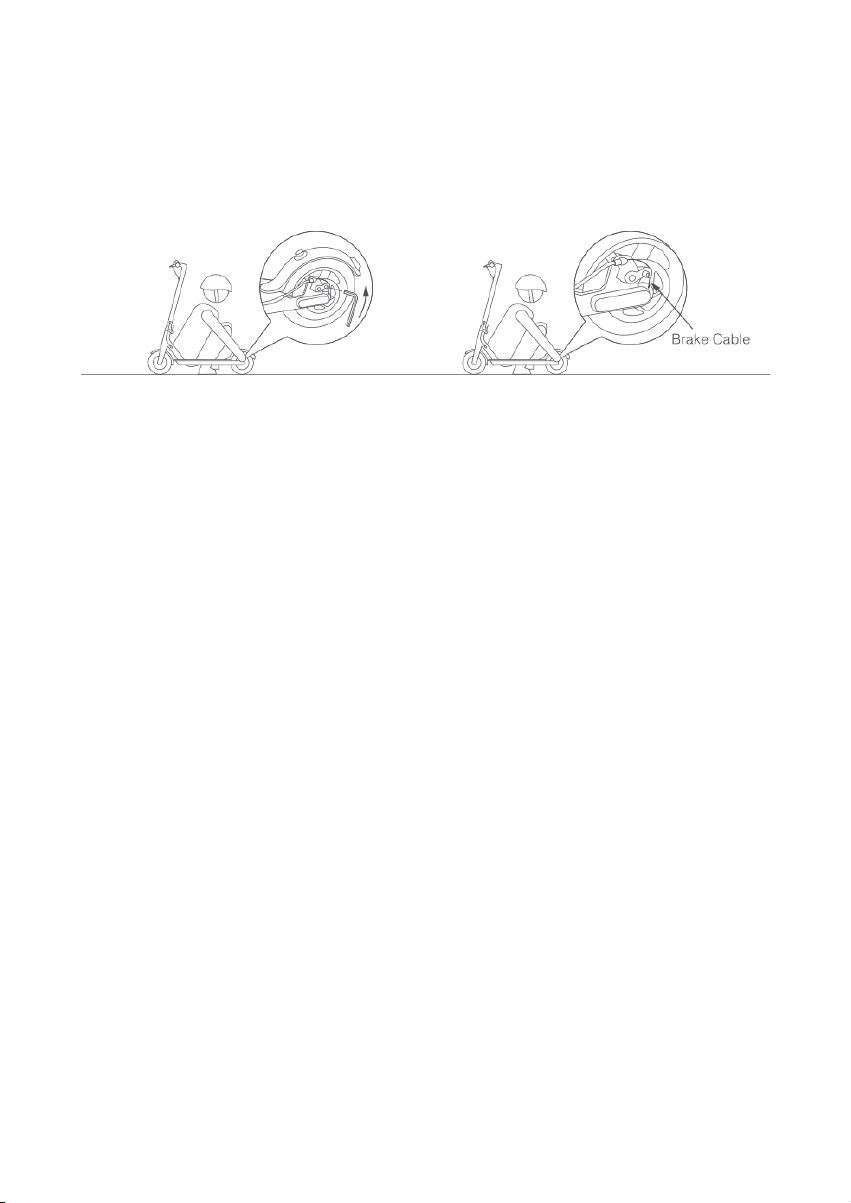

Adjusting the disc brake
If the brake is too tight, use the M4 hexagon wrench to loosen the screws on the caliper, and slightly
send back the brake cable to shorten the exposed length, then tighten the screws. If the brake is
too loose, loosen the screws, and slightly pull out the brake cable to lengthen the exposed length,
then tighten the screws.
If you have any questions or require further information about our products, please call our service
hotline, send us an e-mail or visit our website.
Messingschlager GmbH & Co. KG,
Haßbergstraße 45
96148 Baunach
Germany
Tel: +49 (0)9544/944445
mail: kontakt@messingschlager.com
www.messingschlager.com
THE BIKE EXPERIENCE
EN
DE
Bedienungs-
anleitung
E-SCOOTER
1. Lieferumfang
Überprüfen Sie den Verpackungsinhalt sorgfältig. Falls etwas fehlt oder beschädigt ist, wenden
Sie sich bitte an Ihren Fachhändler.
Befestigungs-
schrauben für die
Lenkereinheit x 4
Inbusschlüssel Ladegerät
Bedienungsanleitung
2. Technische Daten
Abmessungen (L/B/H) 1080*430*1140mm fahrfertig / 490mm zusammengeklappt
Gewicht 12.7KG
Max. Ladespannung (VDC) 42V
Reichweite 15-18KM (bei 25° / 15km/h / 65kg Zuladung)
Nennleistung (W) 250
Max. Zuladung (Faher + Gepäck) 100KG
Ladestrom (A) 1.5A
für Untergrundarten asphaltierte Straßen
Max. Leistung (W) 500W
Max. Geschwindigkeit 20KM/H
Ladedauer 5-6H
Spannung (DC) 36V
3. Produktübersicht
Beschleunigungsgriff
Frontlicht
Faltmechanismus
Nabenmotor
Bedienungseinheit
Ladebuchse
Akkufach
Seitenständer
Scheibenbremse
Bremslicht /
Rücklicht
Haken
Bremshebel mit Klingel
4. Montage
1
3
2
Verbinden Sie das Kabel aus Steuerrohr und
Leinkereinheit mit dem Clipverschluss und
moneren Sie die Lenkereinheit.
Richten Sie das Steuerrohr auf. Danach schlie-
ßen Sie den Schnellspannhebel. Prüfen Sie vor
jeder Fahrt, ob das Steuerrohr arreert ist.
Moneren Sie die 4 Befesgungsschrauben
(liegen im Beipack-Karton) mit einem Dreh-
moment von 5Nm.
Ladevorgang
1 2 3
Önen Sie den
Gummistopfen
Stecken Sie das
Ladekabel in
die Ladebuchse
Nach dem Auf-
laden setzen Sie
den Gummistopfen
wieder ein
5. Die Bedienungseinheit
Modusanzeige Eco-Modus (grün / max. Geschwindigkeit 12 km/h)
Speed-Modus (rot / max. Geschwindigkeit 20 km/h)
Geschwindig-
keitsanzeige
Zeigt die momentane Geschwindigkeit an
Batterie-Lade-
standsanzeige
Bedienknopf
4 Balken: Ladestand 75% - 100%
3 Balken: Ladestand 74% - 50%
2 Balken: Ladestand 49% - 25%
1 Balken: Ladestand 24% - 0%
Wenn die Ladestandsanzeige blinkt, ist die Batterie fast leer.
Bitte schnellstmöglich auaden
Wenn die Batterie leer ist, erlischt die Anzeige und der
E-Antrieb ist nicht mehr verfügbar.
1X drücken: schaltet den E-Scooter ein
1X drücken: Licht an/aus
Doppelklick: Wechsel zwischen Eco-Modus und Speed-Modus
1X für ca. 2 Sekunden drücken: schaltet den Scooter aus.
1
1
3
3
2
2
4
4
6. Tipps zum Fahren
2
4
1
3
5
Tragen Sie beim Fahren einen Helm
und Knieschoner.
Prüfen Sie den Baeriestatus und die Funk-
on der Bremsen vor jeder Fahrt.
bei etwa 5km/h setzt der E-Antrieb ein. Steu-
ern Sie die gewünschte Geschwindig keit
mit dem Beschleunigungsgri
Verlagern Sie das Gewicht etwas, wenn Sie
Kurven fahren
Stellen Sie sich auf das Tribre und stoßen
Sie sich nach vorne ab.
Wenn Sie den Beschleunigungsgri loslas-
sen, stoppt der E-Antrieb die Unterstützung
und die Rekuperaonsfunkon des Motors
setzt ein. Zum Anhalten betägen Sie den
Bremshebel. Dieser bedient sowohl die
Motorbremse vorne als auch die Scheiben-
bremse hinten.
7. Sicherheitshinweise
● Bitte machen Sie nach dem Kauf eine Probefahrt in einer geschützten Umgebung ohne Verkehr.
Benutzen Sie den Scooter erst an öffentlichen Orten, wenn Sie das Fahrzeug sicher beherrschen.
● Dieser E-Scooter ist ein Sport- und Freizeitgerät. Sobald Sie ihn an öffentlichen Orten benutzen,
setzen Sie sich und andere den üblichen Gefahren im Verkehr aus. Bitte befolgen Sie die lokalen
rechtlichen Vorschriften zum Gebrauch von E-Scootern in Ihrem Heimatland.
● Je schneller der Scooter fährt, desto länger ist der Bremsweg. Fahren Sie vorausschauend und
passen Sie ihre Geschwindigkeit der Umgebung sowie der Witterung und den Straßenverhältnis-
sen an.
● Nehmen Sie stets Rücksicht auf Füßgänger und andere Verkehrsteilnehmer. Kündigen Sie Über-
holvorgänge durch Klingelzeichen an. Überholen Sie mit angepasster Geschwindigkeit. Beachten
Sie, das Fußgänger die Laufrichtung oft unvermittelt und ohne Ankündigung ändern und halten Sie
dementsprechend Abstand.
● Befolgen Sie stets die Sicherheitshinweise in dieser Bedienungsanleitung, insbesondere in Län-
dern ohne Regularien für die Benutzung von E-Scootern.
● Verleihen Sie diesen E-Scooter niemals an Personen, die mit mit dem korrekten Umgang damit
nicht vertraut sind.
● Überprüfen Sie den E-Scooter vor jedem Gebrauch. Falls Sie lose, defekte oder verschlissene
Teile oder seltsame Geräusche bemerken, benutzen Sie den E-Scooter bitte nicht mehr.
Überprüfen Sie den festen Sitz aller Schrauben vor jeder Fahrt, und ziehen Sie sie ggf. fest. Im
Zweifel kontaktieren Sie bitte Ihren Fachhändler.
This manual suits for next models
1
Table of contents
Languages:
Other Messingschlager Scooter manuals
