Metabo HPT DH 40MC User manual

DOUBLE INSULATION
DOUBLE ISOLATION
AISLAMIENTO DOBLE
Model
Modèle
Modelo DH 40MC Rotary Hammer
Marteau rotatif
Martillo perforador
SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL
WARNING
IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!
This manual contains important information about product safety. Please read and understand
this manual BEFORE operating the power tool. Please keep this manual available for other
users and owners before they use the power tool. This manual should be stored in safe place.
INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI
AVERTISSEMENT
Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort
ou de sérieuses blessures corporelles!
Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit.
Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce
mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent
l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
ADVERTENCIA
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar
en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y
comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual
para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual
debe ser guardado en un lugar seguro.
000BookDH40MCNAmetabo.indb1000BookDH40MCNAmetabo.indb1 2018/03/2115:51:482018/03/2115:51:48

English
Page Page
Français
Page Page
Español
Página Página
CONTENTS
ASSEMBLY AND OPERATION .....................................7
APPLICATIONS .........................................................7
PRIOR TO OPERATION ............................................7

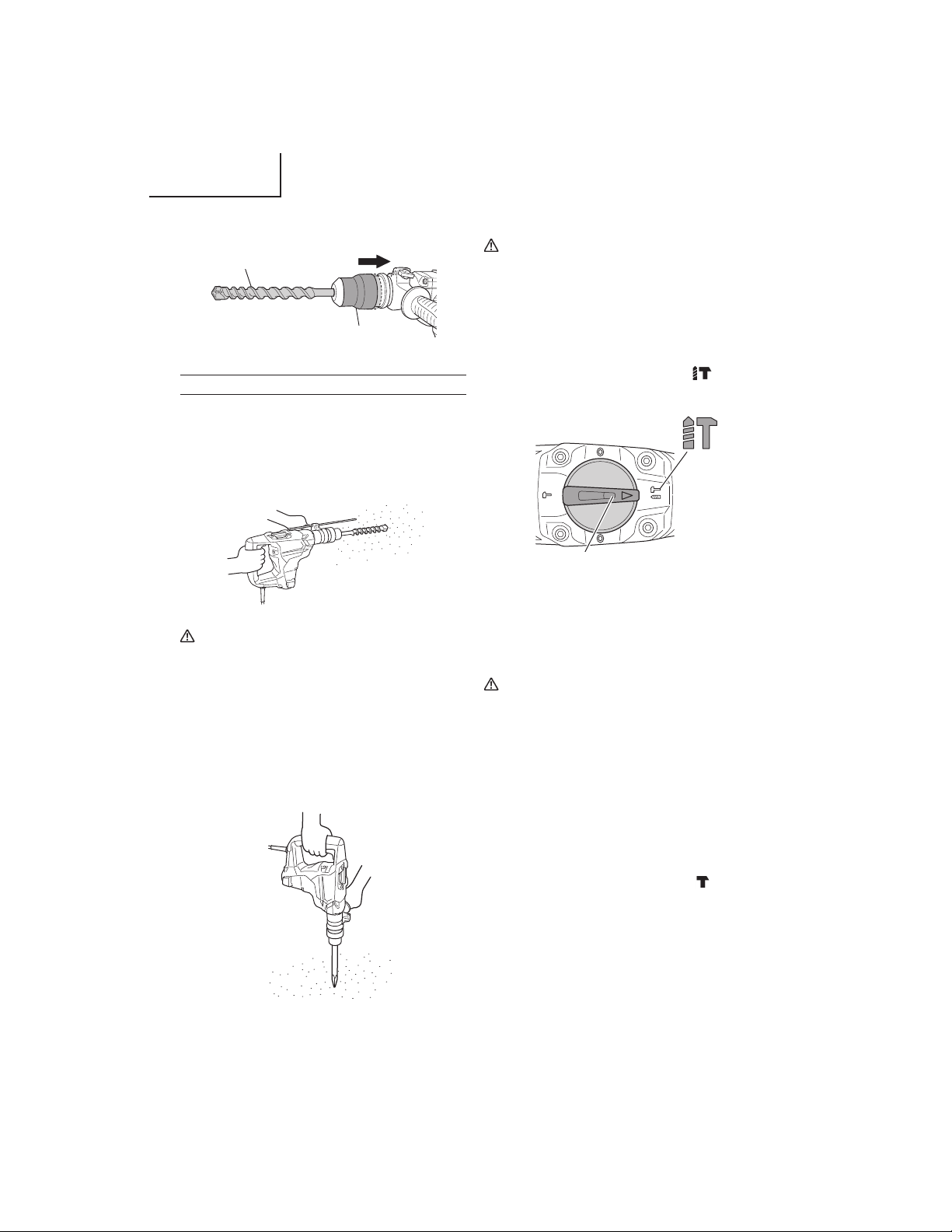

HOW TO USE ............................................................8

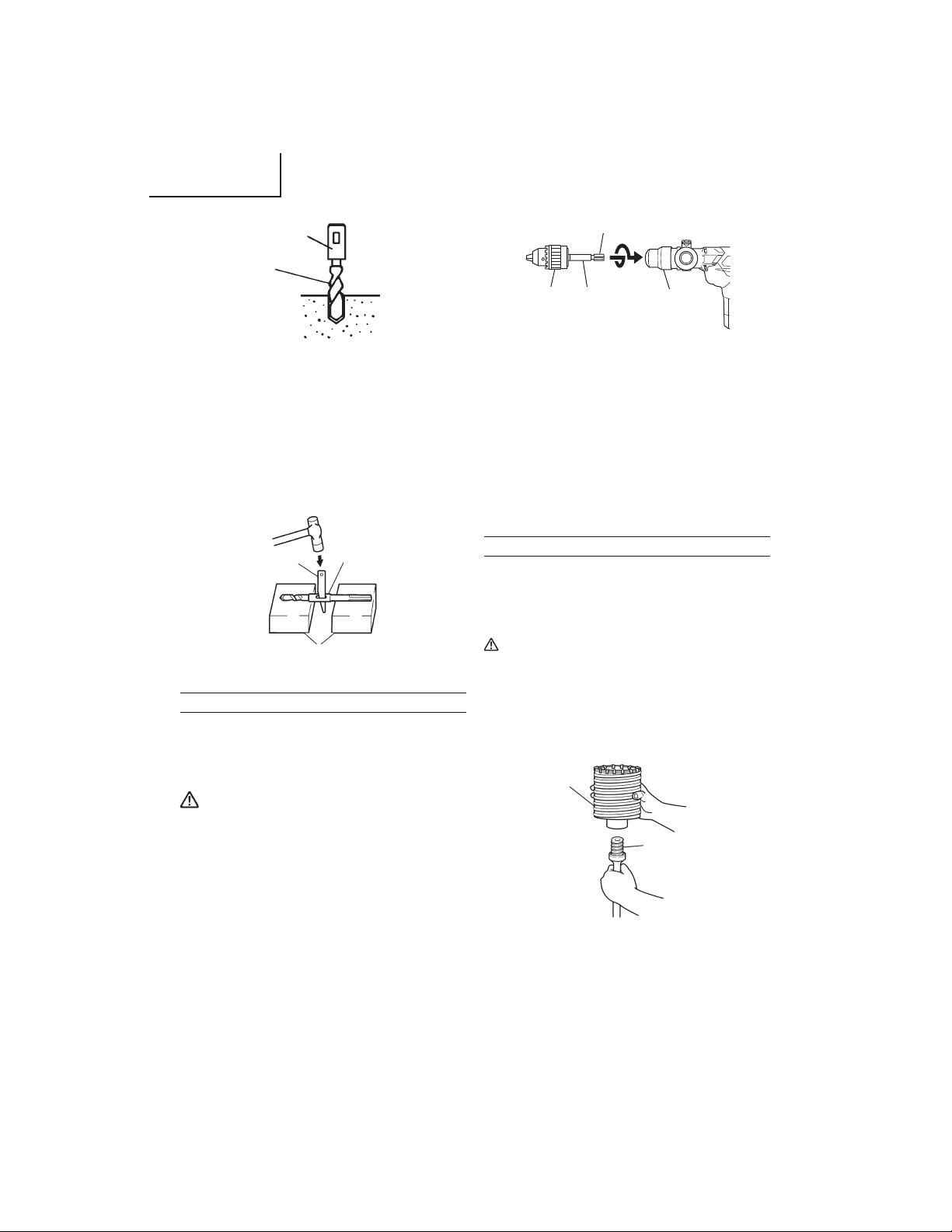

USING DRILL CHUCK, CHUCK ADAPTOR ...........10

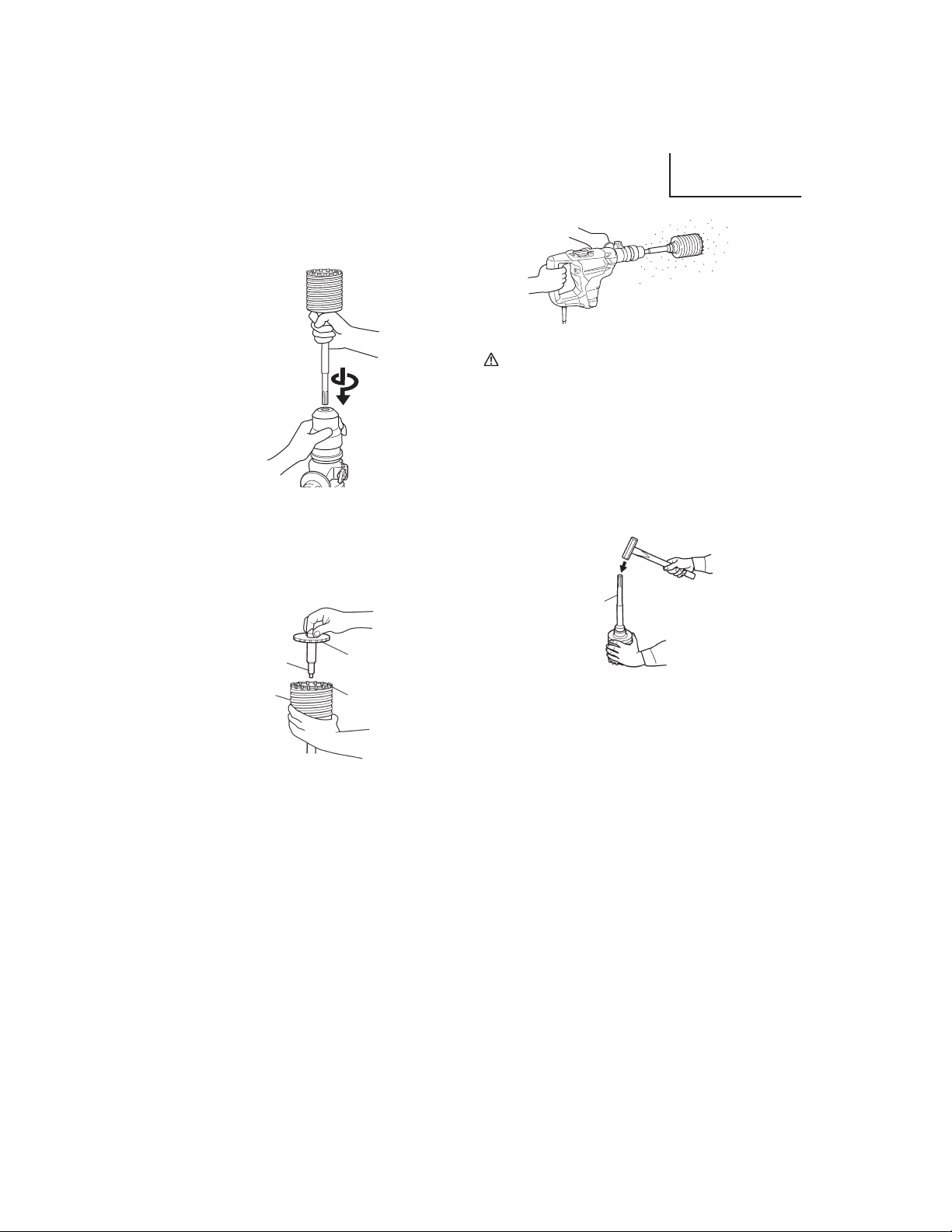

HOW TO USE THE CORE BIT ................................10
MAINTENANCE AND INSPECTION ........................... 12
ACCESSORIES ...........................................................13
STANDARD ACCESSORIES .................................. 13
OPTIONAL ACCESSORIES ....................................13
TABLE DES MATIÈRES
INFORMATIONS IMPORTANTES
DE SÉCURITÉ .....................................................15
SIGNIFICATION DES MOTS
D’AVERTISSEMENT ...........................................15
SECURITE ...................................................................15
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX
CONCERNANT LES OUTILS ÉLECTRIQUES ... 15
REGLES DE SECURITE SPECIFIQUES ET
SYMBOLES .........................................................17
DOUBLE ISOLATION POUR UN
FONCTIONNEMENT PLUS SUR ........................18
DESCRIPTION FONCTIONNELLE .............................19
NOM DES PARTIES ................................................19
SPECIFICATIONS ................................................... 19
ASSEMBLAGE ET FONCTIONNEMENT ....................20
APPLICATIONS .......................................................20
AVANT L’UTILISATION ............................................20
UTILISATION ...........................................................20
UTILISATION DU MANDRIN PORTE-FORET
ET DU RACCORD DE MANDRIN .......................23
COMMENT UTILISER LA COURONNE .................23
ENTRETIEN ET INSPECTION ....................................25
ACCESSOIRES ...........................................................26
ACCESSOIRES STANDARD ..................................26
ACCESSOIRES SUR OPTION ................................26
ÍNDICE
INFORMACIÓN IMPORTANTE SOBRE
SEGURIDAD .......................................................28
SIGNIFICADO DE LAS PALABRAS DE
SEÑALIZACIÓN ..................................................28
SEGURIDAD ................................................................28
ADVERTENCIAS DE SEGURIDAD GENERAL
DE LA HERRAMIENTA ELÉCTRICA ..................28
NORMAS Y SÍMBOLOS ESPECÍFICOS DE
SEGURIDAD .......................................................30
AISLAMIENTO DOBLE PARA OFRECER UNA
OPERACIÓN MÁS SEGURA ..............................31
DESCRIPCIÓN FUNCIONAL ......................................32
NOMENCLATURA ..................................................32
ESPECIFICACIONES ..............................................32
MONTAJE Y OPERACIÓN ..........................................33
APLICACIONES ......................................................33
ANTES DE LA OPERACIÓN ...................................33
MODO DE UTILIZACIÓN ........................................33
UTILIZACIÓN DEL PORTABARRENAS Y DEL
ADAPTADOR PARA PORTABARRENAS ...........36
MODO DE USAR LA BARRENA TUBULAR ...........36
MANTENIMIENTO E INSPECCIÓN ............................38
ACCESORIOS .............................................................39
ACCESORIOS ESTÁNDAR .....................................39
ACCESORIOS OPCIONALES ................................39
IMPORTANT SAFETY INFORMATION .....................3
MEANINGS OF SIGNAL WORDS .............................3
SAFETY..........................................................................3
GENERAL POWER TOOL SAFETY WARNINGS .....3
SPECIFIC SAFETY RULES AND SYMBOLS ...........4
DOUBLE INSULATION FOR SAFER OPERATION ..5
FUNCTIONAL DESCRIPTION ......................................6

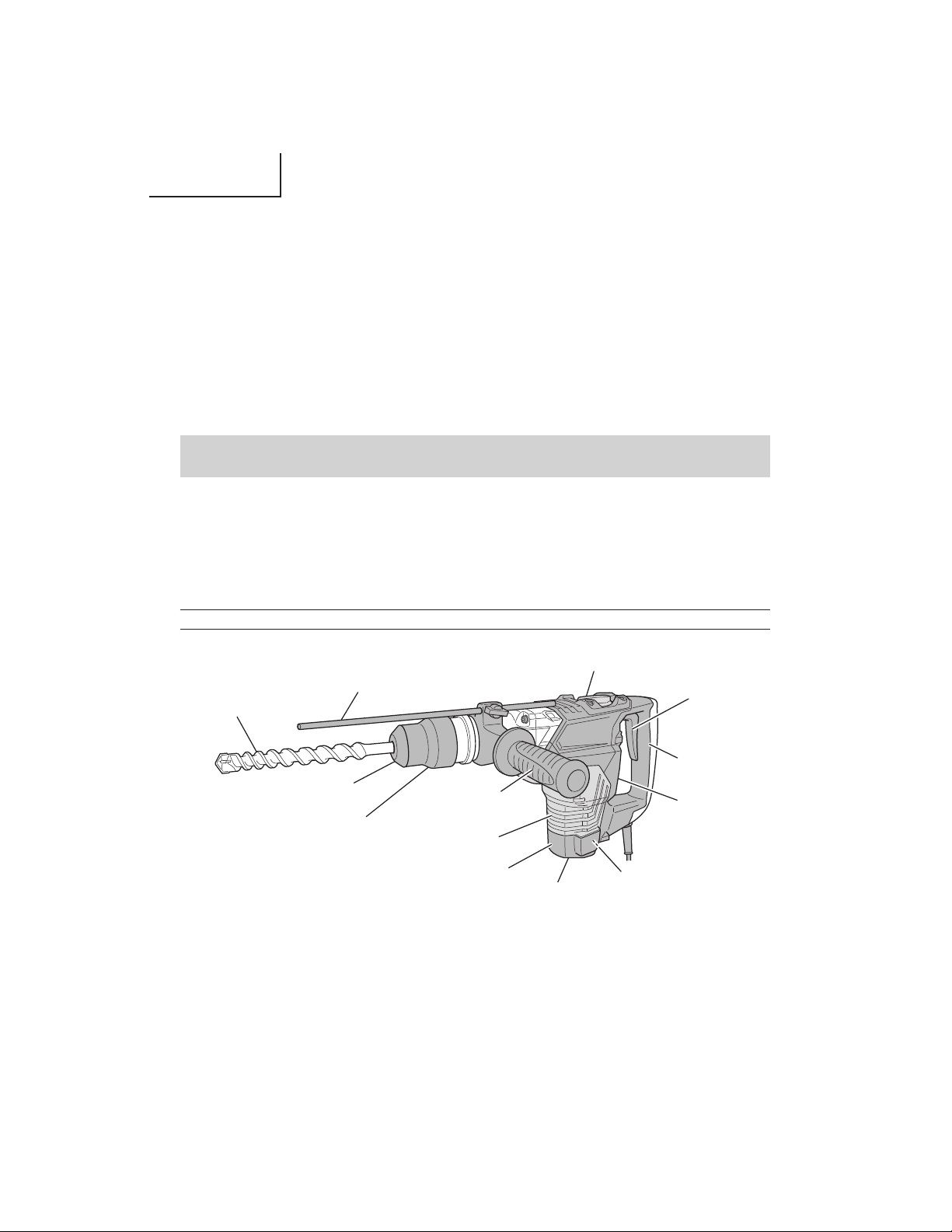

NAME OF PARTS ......................................................6
SPECIFICATIONS .....................................................7
000BookDH40MCNAmetabo.indb2000BookDH40MCNAmetabo.indb2 2018/03/2115:51:482018/03/2115:51:48

3
English
IMPORTANT SAFETY INFORMATION
Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before
operating or maintaining this power tool.
Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety
rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs,
and by observing appropriate safety procedures.
Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which
contain the operation and maintenance instructions.
Hazards that must be avoided to prevent bodily injury or machine damage are identifi ed by WARNINGS on the power
tool and in this Instruction Manual.
NEVER use this power tool in a manner that has not been specifi cally recommended by metabo HPT.
MEANINGS OF SIGNAL WORDS
WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.
CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or
may cause machine damage.
NOTE emphasizes essential information.
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in electric shock, fi re and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless)
power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
fl ammable liquids, gases or dust.
Power tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodified plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk
of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool.
Keep cord away from heat, oil, sharp edges
or moving parts.
Damaged or entangled cords increase the risk
of electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired
or under the infl uence of drugs, alcohol or
medication.
000BookDH40MCNAmetabo.indb3000BookDH40MCNAmetabo.indb3 2018/03/2115:51:482018/03/2115:51:48

4
English
A moment of inattention while operating power
tools may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or battery
pack, picking up or carrying the tool.
Carrying power tools with your fi nger on the
switch or energising power tools that have the
switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part
of the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing
or jewellery. Keep your hair, clothing and
gloves away from moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used.
Use of dust collection can reduce dust-related
hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and
safer at the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and o .
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools.
Such preventive safety measures reduce the risk
of starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may a ect the
power tool’s operation.
If damaged, have the power tool repaired
before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed.
Use of the power tool for operations di erent
from those intended could result in a hazardous
situation.
5) Service
a) Have your power tool serviced by a
qualifi ed repair person using only identical
replacement parts.
This will ensure that the safety of the power tool
is maintained.
SPECIFIC SAFETY RULES AND SYMBOLS
1. Wear ear protectors.
Exposure to noise can cause hearing
loss.
2. Use auxiliary handles, if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Cutting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and could
give the operator an electric shock.
4. NEVER touch the tool bit with bare hands after
operation.
5. NEVER wear gloves made from materials likely to roll
up such as cotton, wool, cloth or string, etc.
6. ALWAYS attach the side handle and securely grip the
Rotary Hammer.
7. Never touch moving parts.
NEVER place your hands, fi ngers or other body parts
near the tool’s moving parts.
8. Never operate without all guards in place.
NEVER operate this tool without all guards or safety
features in place and in proper working order. If
maintenance or servicing requires the removal of a
guard or safety feature, be sure to replace the guard
or safety feature before resuming operation of the tool.
000BookDH40MCNAmetabo.indb4000BookDH40MCNAmetabo.indb4 2018/03/2115:51:482018/03/2115:51:48

5
English
9. Use right tool.
Don’t force small tool or attachment to do the job of a
heavy-duty tool.
Don’t use tool for purpose not intended —for
example— don’t use circular saw for cutting tree limbs
or logs.
10. Never use a power tool for applications other than
those specifi ed.
NEVER use a power tool for applications other than
those specifi ed in the Instruction Manual.
11. Handle tool correctly.
Operate the tool according to the instructions provided
herein. Do not drop or throw the tool.
NEVER allow the tool to be operated by children,
individuals unfamiliar with its operation or unauthorized
personnel.
12. Keep all screws, bolts and covers tightly in place.
Keep all screws, bolts, and plates tightly mounted.
Check their condition periodically.
13. Do not use power tools if the plastic housing or
handle is cracked.
Cracks in the tool’s housing or handle can lead to
electric shock. Such tools should not be used until
repaired.
14. Blades and accessories must be securely
mounted to the tool.
Prevent potential injuries to youself or others. Blades,
cutting implements and accessories which have been
mounted to the tool should be secure and tight.
15. Keep motor air vent clean.
The tool’s motor air vent must be kept clean so that
air can freely fl ow at all times. Check for dust build-up
frequently.
16. Operate power tools at the rated voltage.
Operate the power tool at voltages specifi ed on its
nameplate.
If using the power tool at a higher voltage than the rated
voltage, it will result in abnormally fast motor revolution
and may damage the unit and the motor may burn out.
17. NEVER use a tool which is defective or operating
abnormally.
If the tool appears to be operating unusually, making
strange noises, or otherwise appears defective, stop
using it immediately and arrange for repairs by a
metabo HPT authorized service center.
18. NEVER leave tool running unattended. Turn power
o .
Don’t leave tool until it comes to a complete stop.
19. Carefully handle power tools.
Should a power tool be dropped or struck against hard
materials inadvertently, it may be deformed, cracked,
or damaged.
20. Do not wipe plastic parts with solvent.
Solvents such as gasoline, thinner benzine, carbon
tetrachloride, and alcohol may damage and crack
plastic parts. Do not wipe them with such solvents.
Wipe plastic parts with a soft cloth lightly dampened
with soapy water and dry thoroughly.
21. ALWAYS wear eye protection that meets the
requirement of the latest revision of ANSI
Standard Z87.1.
22. ALWAYS be careful with buried object such as an
underground wiring.
Touching live wiring or electric cable with this tool may
result in electric shock.
Confirm before use whether hidden objects are
present, such as electric cables within the wall, fl oor
or ceiling.
23. Defi nitions for symbols used on this tool
V .................volts
Hz ...............hertz
A .................amperes
n
o ...............no load speed
W ................watt
...............Class II Construction
---/min ........revolutions per minute
...............Alternating current
DOUBLE INSULATION FOR SAFER
OPERATION
To ensure safer operation of this power tool, metabo HPT
has adopted a double insulation design. “Double
insulation” means that two physically separated insulation
systems have been used to insulate the electrically
conductive materials connected to the power supply from
the outer frame handled by the operator. Therefore, either
the symbol “ ” or the words “Double insulation” appear
on the power tool or on the nameplate.
Although this system has no external grounding, you must
still follow the normal electrical safety precautions given in
this Instruction Manual, including not using the power tool
in wet environments.
To keep the double insulation system e ective, follow
these precautions:
 Only metabo HPT AUTHORIZED SERVICE CENTER
should disassemble or assemble this power tool, and
only genuine metabo HPT replacement parts should
be installed.
 Clean the exterior of the power tool only with a soft
cloth moistened with soapy water, and dry thoroughly.
Never use solvents, gasoline or thinners on plastic
components; otherwise the plastic may dissolve.
000BookDH40MCNAmetabo.indb5000BookDH40MCNAmetabo.indb5 2018/03/2115:51:492018/03/2115:51:49

6
English
SAVE THESE INSTRUCTIONS
AND
MAKE THEM AVAILABLE TO OTHER USERS
AND
OWNERS OF THIS TOOL!
FUNCTIONAL DESCRIPTION
NOTE
The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance
of the power tool.
NEVER operate, or attempt any maintenance on the tool unless you have fi rst read and understood all safety
instructions contained in this manual.
Some illustrations in this Instruction Manual may show details or attachments that di er from those on your own
power tool.
NAME OF PARTS
Front cap
Housing
Stopper
Grip
Switch trigger
Side handle Nameplate
Tail cover
Set screw
(Under the Tail cover)
Selector lever
Drill bit
Handle
Brush cap
(Inside the Tail cover)
Fig. 1
000BookDH40MCNAmetabo.indb6000BookDH40MCNAmetabo.indb6 2018/03/2115:51:492018/03/2115:51:49

7
English
SPECIFICATIONS
Motor Single-Phase, Series Commutator Motor.
Power Source Single-Phase, 120 V 60 Hz
Current 10 A
Capacity Drill Bit: 1-9/16" (40 mm)
Core Bit: 4-1/8" (105 mm)
No-Load Speed 620 /min
Full-load Blow 2,800 /min
Weight 15.6 lbs (7.1 kg)
ASSEMBLY AND OPERATION
APPLICATIONS
Rotation and hammering function
 Drilling anchor holes
 Drilling holes in concrete
Hammering function only
 Crushing concrete, chipping, digging, and squaring
(Some applications need optional accessories)
PRIOR TO OPERATION
1. Power source
Ensure that the power source to be utilized conforms
to the power source requirements specifi ed on the
product nameplate.
2. Power switch
Ensure that the switch is in the OFF position. If the
plug is connected to a receptacle while the switch is
in the ON position, the power tool will start operating
immediately and can cause serious injury.
3. Extension cord
When the work area is far away from the power source,
use an extension cord of su cient thickness and rated
capacity. The extension cord should be kept as short
as practicable.
WARNING
Damaged cord must be replaced
or repaired.
4. Check the receptacle
If the receptacle only loosely accepts the plug, the
receptacle must be repaired. Contact a licensed
electrician to make appropriate repairs.
If such a fautly receptacle is used, it may cause
overheating, resulting in a serious hazard.
5. Confi rming condition of the environment:
Confi rm that the work site is placed under appropriate
conditions conforming to prescribed precautions.
6. How to install tool
CAUTION
For tools such as a drill bit and a bull point, use only
metabo HPT genuine parts.
(1) Clean, then smear the tool shank with the grease
provided in the green tube.
(2) To attach the tool (SDS max shank), insert it into the
hole until it contacts the innermost end of the hole as
illustrated in Fig. 2.
Turn the tool while gently pressing it in, and the groove
of the tool will catch, allowing the tool to enter more
deeply until it is inserted all the way.
Fig. 2
Grip
Tool Tool shank
(3) Pull the tool to make sure it is locked completely.
000BookDH40MCNAmetabo.indb7000BookDH40MCNAmetabo.indb7 2018/03/2115:51:492018/03/2115:51:49

8
English
(4) To remove the tool, fully pull the grip in the direction
of the arrow and pull out the tool (Fig. 3).
1 Pull the grip back
2 Pull the tool out
Fig. 3
HOW TO USE
1. How to drill holes (Fig. 4)
(1) Pull the switch trigger after applying the drill bit tip to
the drilling position.
(2) It is unnecessary to forcibly press the Rotary Hammer
main body. It is su cient to slightly press the rotary
hammer to an extent that clips are freely discharged.
Fig. 4
CAUTION
Although this machine is equipped with a slip
clutch, if the drill bit becomes bound in concrete
or other material, the resultant stoppage of the
drill bit could cause the machine body to turn in
reaction. Ensure that the main handle and side
handle are gripped fi rmly during operation.
2. How to chisel or demolish (Fig. 5)
By applying the tool tip to the chiseling or demolishing
position, operate the rotary hammer by utilizing its own
weight. Forcible pressing or thrusting is unnecessary.
Fig. 5
3. When drilling at “rotation + hammering”
CAUTION
If you switch the selector lever during motor
rotation, the tool can start to rotate abruptly,
resulting in unexpected accidents. Be sure to
switch the selector lever when the motor is at a
complete stop.
(1) Switching to “rotation + hammering”
(a) Turn the selector lever.
(b) Align  of the selector lever and of the crank
cover as illustrated in Fig. 6.
Fig. 6
Selector lever
NOTE
Turn the selector lever to check if it is completely
locked and make sure that it does not turn.
4. When crushing and chipping at “hammering”:
CAUTION
 If the selector lever is switched during motor
rotation, the tool can start to rotate abruptly,
resulting in unexpected accidents. Make sure to
switch the selector lever when the motor is at a
complete stop.
 If the bull point or cold chisel is used at the
position of “rotation + hammering”, the tool can
start to rotate, resulting in unexpected accidents.
Make sure that they are used at the positon of
“hammering”.
(1) Switching to “hammering”
(a) Turn the selector lever.
(b) Align  of the selector lever and of the crank
cover as illustrated in Fig. 7.
000BookDH40MCNAmetabo.indb8000BookDH40MCNAmetabo.indb8 2018/03/2115:51:502018/03/2115:51:50

9
English
Selector lever
Fig. 7
NOTE
Turn the selector lever to check if it is completely
locked and make sure that it does not turn.
(2) When fi xing working positions of tools such as cold
chisel, etc.,
(a) Turn the selector lever.
Align  of the selector lever and of the crank
cover as illustrated in Fig. 8.
Fig. 8
Selector lever
(b) Turn the Grip or the Tool as illustrated in Fig. 9
and fi x the tool to the desired working direction.
Fig. 9
Tool Grip
(c) Switch the selector lever to “hammering”
according to the procedures mentioned in the
above item (1) and secure the position of the tool.
5. Install the stopper (Fig. 10)
(1) Loosen the wing bolt, and insert the stopper into the
mounting hole on the side handle.
(2) Adjust the stopper position according to the depth of
the hole and tighten the wing bolt securely.
Fig. 10
Stopper Mounting hole
Wing bolt
6. Warming up (Fig. 11)
The grease lubrication system in this unit may require
warming up in cold regions.
Position the end of the bit so makes contact with
the concrete, turn on the switch and perform the
warming up operation. Make sure that a hitting sound
is produced and then use the unit.
Fig. 11
CAUTION
When the warming up operation is performed,
hold the side handle and the main body securely
with both hands to maintain a secure grip and be
careful not to twist your body by the jammed drill
bit.
7. How to use the drill bit (taper shank) and the taper
shank adaptor.
(1) Install drill bit with taper shank in the taper shank
adaptor. (Fig. 12)
000BookDH40MCNAmetabo.indb9000BookDH40MCNAmetabo.indb9 2018/03/2115:51:502018/03/2115:51:50

10
English
Fig. 12
Drill bit
(Taper shank)
Taper shank adaptor
(2) Turn the power on and drill a base hole.
(3) After cleaning out dust with a syringe, attach the plug
to the anchor tip and drive in the anchor with a manual
hammer.
(4) To remove the drill bit with taper shank, insert a cotter
into the slot of the taper shank adaptor, place supports
under the Rotary Hammer and tap the cotter with a
manual hammer. (Fig. 13)
Fig. 13
Taper shank
adaptor
Cotter
Support
USING DRILL CHUCK, CHUCK ADAPTOR
Note that this machine can be used at “rotation only”
if separately sold parts such as drill chuck and chuck
adaptor are attached. Use it with the selector lever
positioned at “rotation + hammering”.
WARNING
During operation, be sure to grip the handle and
the side handle fi rmly to prevent your body from
swaying.
(1) Switching to “rotation + hammering”
For switching to “rotation + hammering”, follow the
same procedures mentioned in [3. When drilling at
“rotation + hammering”] in Page 8.
(2) Attaching chuck adaptor to drill chuck (Fig. 14)
(a) Attach the chuck adaptor to the drill chuck.
(b) The SDS max shank of the chuck adaptor is
equivalent to the drill bit. Therefore, follow the
same procedure as [6. How to install tool] in Page
7 for attaching and detaching.
Drill
chuck
Grip
Fig. 14
SDS max shank
Chuck
adaptor
(3) Drilling
(a) Even if you apply more-than-required pressure
to the machine body, drilling can never be
performed as quickly as you expect. Applying
more force or pressure to the machine body
than what is needed, on the contrary, damages
the drill tip, resulting in the declined working
e ciency and shortened life of this machine.
(b) A drill can snap sometimes when drilling is almost
fi nished. It is important to relax your thrusting
pressure when drilling is nearing the end.
HOW TO USE THE CORE BIT
When boring penetrating large hole use the core bit. At
that time use with the center pin and the core bit shank
provided as optional accessories.
1. Mounting
CAUTION
Be sure to turn power OFF and disconnect the
plug from the receptacle.
(1) Mount the core bit to the core bit shank. (Fig. 15)
Lubricate the thread of the core bit shank to facilitate
disassembly.
Fig. 15
Core bit
Core bit shank
000BookDH40MCNAmetabo.indb10000BookDH40MCNAmetabo.indb10 2018/03/2115:51:512018/03/2115:51:51

11
English
(2) Mount the core bit shank to the Rotary Hammer.
(Fig. 16)
Fig. 16
(3) Insert the center pin into the guide plate until it stops.
(4) Engage the guide plate with the core bit, and turn the
guide plate to left or right so that it does not fall even
if it faces downward. (Fig. 17)
Fig. 17
Center pin
Core bit Core bit tip
Guide plate
2. How to bore (Fig. 18)
(1) Connect the plug to the receptacle.
(2) A spring is installed in the center pin. Push it lightly
to the wall or the fl oor straight. Connect all over the
surface of the core bit tip and start operating.
(3) When boring about 3/16" (5 mm) in depth the position
of the hole will establish. Bore after that removing the
center pin and the guide plate from core bit.
(4) Application of excessive force will not only expedite
the work, but will deteriorate the tip edge of the drill bit,
resulting in reduced service life of the rotary hammer.
Fig. 18
CAUTION
When removing the center pin and the guide plate,
turn OFF the switch and disconnect the plug from
the receptacle.
3. Dismounting (Fig. 19)
Remove the core bit shank from the rotary hammer
and strike the head of the core bit shank strongly two
or three times with a manual hammer holding the core
bit, then the thread becomes loose and the core bit
can be removed.
Fig. 19
Core bit
shank
000BookDH40MCNAmetabo.indb11000BookDH40MCNAmetabo.indb11 2018/03/2115:51:512018/03/2115:51:51

12
English
MAINTENANCE AND INSPECTION
WARNING
Be sure to switch power OFF and disconnect the plug from the receptacle during maintenance and inspection.
 Replacing carbon brushes:
(For parts name, refer to Fig. 1)
Loosen the two set screws and remove the tail cover.
Remove the brush caps and carbon brushes.
After replacing the carbon brushes, tighten the brush
caps securely and to install the tail cover with securely
tightening two set screws.
5. Grease replacement
This Rotary Hammer is of full air-tight construction to
protect against dust and to prevent lubricant leakage.
Therefore, this Rotary Hammer can be used without
lubrication for long periods. Replace the grease as
described below.
 Grease Replacement Period
After purchase, replace grease after every 6 months
of usage. Ask for grease replacement at the nearest
authorized Service Center.
6. Service and repairs
All quality power tools will eventually require servicing
or replacement of parts because of wear from normal
use. To assure that only authorized replacement parts
will be used, all service and repairs must be performed
by a metabo HPT AUTHORIZED SERVICE CENTER,
ONLY.
7. Service parts list
CAUTION
Repair, modifi cation and inspection of metabo HPT
Power Tools must be carried out by a metabo HPT
Authorized Service Center.
This Parts List will be helpful if presented with the
tool to the metabo HPT Authorized Service Center
when requesting repair or other maintenance.
In the operation and maintenance of power tools,
the safety regulations and standards prescribed
in each country must be observed.
MODIFICATIONS
metabo HPT Power Tools are constantly being
improved and modified to incorporate the latest
technological advancements.
Accordingly, some parts may be changed without prior
notice.
1. Inspecting the tool bits
Since use of a dull tool will cause motor malfunctioning
and degraded e ciency, replace the tool bit with a new
one or resharpening without delay when abrasion is
noted.
2. Inspecting the screws
Regularly inspect all screws and ensure that they are
properly tightened. Should any of the screws be loose,
retighten them immediately.
WARNING
Using this Rotary Hammer with loosen screws is
extremely dangerous.
3. Maintenance of the motor
The motor unit is the very “heart” of the power tool.
Exercise due care to ensure the motor does not
become damaged and/or wet with oil or water.
4. Inspecting the carbon brushes: (Fig. 20)
The motor employs carbon brushes which are
consumable parts. When they become worn to or near
“wear limit”, it could result in motor trouble.
When an auto-stop carbon brush is equipped, the
motor will stop automatically. At that time, replace both
carbon brushes with new ones which have the same
carbon brush Nos. shown in the fi gure.
In addition, always keep carbon brushes clean and
ensure that they slide freely within the brush holders.
CAUTION
Using this Rotary Hammer with a carbon brush
which is worn in excess of the wear limit will
damage the motor.
Fig. 20
No.73 : 0.28"(7 mm)
No.43 : 0.24"(6 mm)
000BookDH40MCNAmetabo.indb12000BookDH40MCNAmetabo.indb12 2018/03/2115:51:522018/03/2115:51:52

13
English
STANDARD ACCESSORIES
(1) Case (Molded plastic) (Code No. 371122) ..............1
(2) Side Handle (Code No. 330209) .............................1
(3) Stopper (Code No. 971786) ....................................1
(4) Hammer Grease A (Code No. 981840) ...................1
OPTIONAL ACCESSORIES.....sold
separately
For accessories in detail please call metabo HPT AT
1-800-59-TOOLS
1. Through-hole drilling (Rotation + Hammering)
(1) Drill bit (SDS-max shank)
External dia. Overall length Code No.
5/8"
(16 mm)
13-3/8"
(340 mm) 313448
21-1/4"
(540 mm) 313456
3/4"
(19 mm)
13-3/8"
(340 mm) 313449
21-1/4"
(540 mm) 313457
7/8"
(22 mm)
12-5/8"
(320 mm) 313450
20-15/32"
(520 mm) 313458
1"
(25 mm)
12-5/8”
(320 mm) 313451
20-15/32"
(520 mm) 313459
1-1/8"
(28 mm)
14-9/16"
(370 mm) 313452
22-7/16"
(570 mm) 313460
ACCESSORIES
WARNING
ALWAYS use Only authorized metabo HPT replacement parts and accessories. Never use replacement
parts or accessories which are not intended for use with this tool. Contact metabo HPT if you are not sure
whether it is safe to use a particular replacement part or accessory with your tool.
The use of any other attachment or accessory can be dangerous and could cause injury or mechanical
damage.
NOTE
Accessories are subject to change without any obligation on the part of the metabo HPT.
External dia. Overall length Code No.
1-1/4”
(32 mm)
14-9/16"
(370 mm) 313453
22-7/16"
(570 mm) 313461
1-1/2”
(38 mm)
14-9/16"
(370 mm) 313454
22-7/16"
(570 mm) 313462
1-9/16”
(40 mm) 22-7/16" (570 mm) 313463
2. Anchor hole drilling (Rotation + Hammering)
(1) Drill Bit
(SDS-plus shank) (2) Adaptor for SDS-plus
shank bit
(SDS max shank)
Code No. 313465
Adaptor for SDS-plus shank bit
+
3. Large-dia. hole boring (Rotation + Hammering)
(Guide plate)
External dia. of
core bit Code No.
2" (50 mm) 950475
4-1/8" (105 mm) 955169
(1) Center pin
Code No.
955165
(3) Core bit shank
(SDS max shank)
Code No.
313467
(2) Core bit
External dia. Code No.
2" (50 mm) 985380
4-1/8" (105 mm) 955159
Include Guide Plate
000BookDH40MCNAmetabo.indb13000BookDH40MCNAmetabo.indb13 2018/03/2115:51:522018/03/2115:51:52

14
English
4. Drilling holes....For drilling metals and wooden
materials
(1) 13mm drill chuck
(13VLD-D)
Code No. 321813
(2) Chuck adaptor
(SDS max shank)
Code No. 313468
(3) Chuck wrench
Code No. 930515
+
5. Bolt plaching operation with Chemical Anchor
(Rotation + Hammering)
(1) Chemical Anchor Adaptor
(SDS max shank)
(Standard socket
on the market)
+
Square dimensions of the side
of the socket installation Code No.
1/2" (12.7 mm) 313469
3/4" (19.0 mm) 313470
6. Crushing (Hammering)
(1) Bull point
Overall length Code No.
11" (280 mm) 313471
15-3/4" (400 mm) 313472
7. Groove digging and edging (Hammering)
(1) Cold chisel
Overall length Code No.
11" (280 mm) 313473
15-3/4" (400 mm) 313474
8. Asphalt cutting (Hammering)
(1) Cutter
Overall length Width Code No.
15-3/4" (400 mm) 1-31/32" (50 mm) 313475
9. Digging
(1) Scoop
Code No. 313476
10. Surface Roughing (Hammering)
(1) Bushing Tool
Code No. 313477
+
(2) Shank
Overall length Code No.
8-21/32" (220 mm) 313479
11. Tamping (Hammering)
(1) Rammer
Code No. 313478
+
(2) Shank
Overall length Code No.
8-21/32" (220 mm) 313479
12. Syringe (for chip removal)
Code No. 320859
13. Hammer grease A
1.1 lbs (500 g) (in a can) Code No. 980927
0.15 lbs (70 g) (in a tube) Code No. 308471
0.07 lbs (30 g) (in a tube) Code No. 981840
NOTE
Specifications are subject to change without any
obligation on the part of the metabo HPT.
000BookDH40MCNAmetabo.indb14000BookDH40MCNAmetabo.indb14 2018/03/2115:51:522018/03/2115:51:52

15
Français
INFORMATIONS IMPORTANTES DE SÉCURITÉ
Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce
mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.
La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des
règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation
de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.
Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans
les sections qui contiennent les instructions de fonctionnement et d’entretien.
Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont
identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.
NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par metabo HPT.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner
la mort ou de sérieuses blessures.
PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de
mineures et légères blessures ou endommager la machine.
REMARQUE met en relief des informations essentielles.
SECURITE
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les instructions
Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies
et/ou des blessures graves.
Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.
Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à
piles (sans fi l).
1) Sécurité de l’aire de travail
a) Maintenir l’aire de travail propre et bien
éclairée.
Les endroits encombrés ou sombres sont
propices aux accidents.
b) Ne pas utiliser d’outils électriques en
présence de liquides, gaz ou poussière
infl ammables, au risque de provoquer une
explosion.
Les outils électriques créent des étincelles
susceptibles d’enfl ammer la poussière.
c) Ne pas laisser les enfants et les visiteurs
s’approcher de vous lorsque vous utiliser
un outil électrique.
Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l’outil électrique doivent
correspondre à la prise secteur.
Ne jamais modifi er la prise.
Ne pas utiliser d’adaptateurs avec les outils
électriques mis à la masse.
Les prises non modifi ées et les prises secteurs
correspondantes réduisent les risques de choc
électrique.
b) Eviter tout contact avec les surfaces mises
à la masse telles que les tuyaux, radiateurs,
bandes et réfrigérateurs.
Le risque de choc électrique est accru en cas de
mise à la masse du corps.
c) Ne pas exposer les outils électriques à la
pluie ou à des conditions humides.
Si l’eau pénètre dans l’outil, cela augmente les
risques de choc électrique.
d) Ne pas utiliser le cordon à tort. Ne jamais
utiliser le cordon pour transporter ou
débrancher l’outil électrique.
Maintenir le cordon loin de la chaleur, de
l’huile, des bords pointus ou des pièces
mobiles.
Les cordons endommagés ou usés augmentent
les risques de choc électrique.
000BookDH40MCNAmetabo.indb15000BookDH40MCNAmetabo.indb15 2018/03/2115:51:532018/03/2115:51:53

16
Français
e) En cas d’utilisation d’un outil électrique à
l’extérieur, utiliser un cordon de rallonge
adapté à un usage extérieur.
L’utilisation d’un cordon adapté à l’usage
extérieur réduit les risques de choc électrique.
f) Si vous devez utiliser un outil électrique
dans un endroit humide, utilisez une
alimentation protégée contre les courants
résiduels.
L’utilisation d’un dispositif de protection contre
les courants résiduels réduit le risque de choc
électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et
usez de votre bon sens en utilisant un outil
électrique.
Ne pas utiliser d’outil électrique si vous êtes
sous l’infl uence de drogues, d’alcool ou de
médicaments.
Pendant l’utilisation d’outils électrique, un instant
d’inattention peut entraîner des blessures
graves.
b) Utiliser un équipement de protection
individuelle. Toujours porter des verres de
protection.
L’utilisation d’équipements de protection tels
que les masques anti-poussière, les chaussures
de sécurité anti-dérapantes, les casques ou
les protections auditives dans des conditions
appropriées réduisent les risques de blessures.
c) Empêcher les démarrages intempestifs.
Veiller à ce que l’interrupteur soit en
position d’arrêt avant de brancher à une
