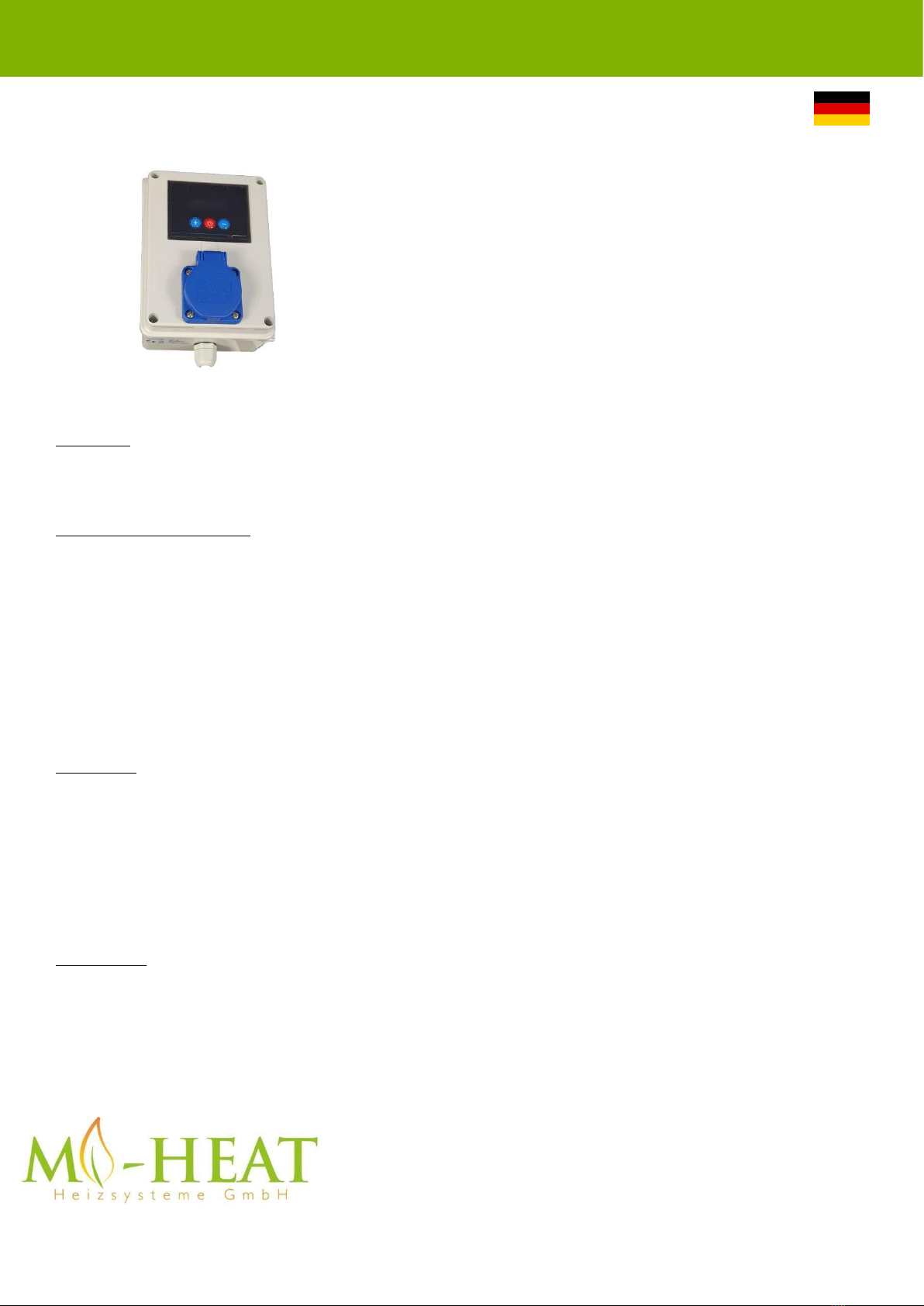

Mi-Heat Heizsysteme DRA3500 User manual

Einsatzbereich
Der Dimmer dient zur Leistungsregelung von 230V Verbrauchern wie etwa Halogen- und Glühlampen, Infrarot-Heizstrahlern, Heizmatten, Pumpen und Motoren.
Sicherheitshinweise und Maßnahmen
•Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch.
•Verwenden Sie das Produkt streng bestimmungsgemäß, wie in der Betriebsanleitung beschrieben.
•Zur Vermeidung eines Stromschlags das Gerät nie in Wasser oder andere Flüssigkeiten tauchen und darauf achten, dass kein Wasser darauf tropft.
•Vergewissern Sie sich, dass die Netzspannung in Ihrem Hause mit der auf dem Typenschild angegebenen Betriebsspannung übereinstimmt.
•Dieses Gerät ist nicht dafür geeignet, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
•Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
•Verwenden Sie das Gerät nicht, wenn dieses offensichtliche Beschädigungen, beispielsweise am Gehäuse oder den elektrischen Bauteilen bzw. Kontakten
aufweist.
Funktionsweise
Mit dem Dimmer ist eine stufenlose Regulierung der Leistung der angeschlossenen 230V Verbraucher möglich. Die Einstellung erfolgt über die Tasten + und - auf
der Vorderseite des Dimmers oder auf der Fernbedienung.
Hinweis: Bei der Regulierung von Pumpen oder Motoren ist zwingend zu beachten, dass der Anlauf- bzw. Einschaltstrom um ein Vielfaches höher ist, als auf dem
Typenschild des Geräts angegeben. Es ist somit zunächst der Einschaltstrom zu ermitteln, damit der Dimmer nicht überlastet wird.
Motoren mit einer eingebauten elektrischen Steuerung oder mit einem Anlaufkondensator dürfen nicht am Dimmer betrieben werden. Der Anschluss von
Synchronmotoren mit einem statischen Magnetfeld ist ebenfalls nicht zulässig.
Technische Daten
Leistung (Infrarot Heizstrahler / Terrassenstrahler): 20 bis max. 3500W
Leistung (Halogen- und Glühlampen): 20 bis 3500 W
Leistung (Niedervolt Halogenlampen): 20 bis max. 3500 W
Spannung: 230V / 50Hz
IP Schutzart: IP54
Maße: ca. 160 x 120 x 75 mm
DRA3500 - Zwischenstecker-Dimmer 3500 Watt
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: [phone] | Web: mi-heat.com | Mail: info@infrarot-
fussboden.de

2
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Germany
Tel.: [phone] | Web: mi-heat.com | Mail: info@infrarot-
fussboden.de
Entsorgungshinweis
Dieses Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind
entsprechend der Elektro- und Elektronik-Altgeräte Richtlinie über die örtlichen
Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Hinweis zur Konformität
Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die
Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
Dokumentation © 2021 Mi-Heat Heizsysteme GmbH
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder
vervielfältigt werden. Es ist möglich, dass das vorliegende Handbuch drucktechnische Mängel oder Druckfehler aufweist. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir keinerlei Haftung.
INSTALLATIONSANLEITUNG

3
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Germany
Tel.: [phone] | Web: mi-heat.com | Mail: info@infrarot-
fussboden.de

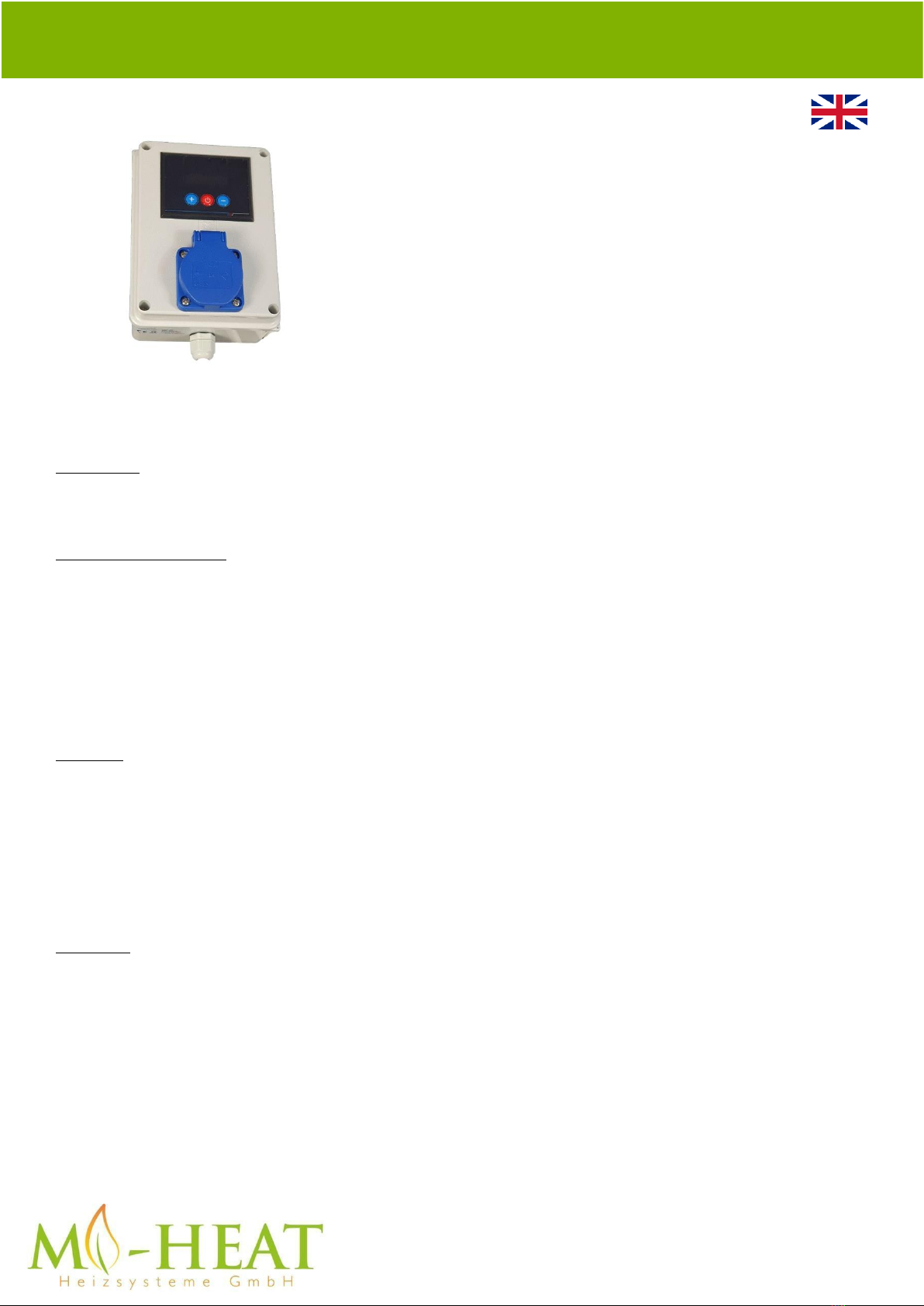

Operating range
The dimmer is used to control the power of 230V loads such as halogen and incandescent lamps, infrared heaters, heating mats, pumps and motors.
Safety instructions and measures
•Please read these operating manual carefully before using the product for the first time.
•Use the product strictly as intended, as described in the operating instructions.
•To avoid electric shock, never immerse the unit in water or other liquids and make sure that no water drips on it.
•Make sure that the main voltage in your home matches the operating voltage indicated on the rating plate.
•This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and/or
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
•Children should be supervised to ensure that they do not play with the appliance.
•Do not use the appliance if there is obvious damage, for example to the casing or the electrical components or contacts.
Functionality
With the dimmer, it is possible to continuously regulate the power of the connected 230V loads. The setting is made using the + and - buttons on the front of the
dimmer or on the remote control.
Note: When regulating pumps or motors, it is imperative to note that the starting or inrush current is many times higher than indicated on the type plate of the
unit. The inrush current must therefore be determined first so that the dimmer is not overloaded.
Motors with a built-in electrical control or with a starting capacitor must not be operated on the dimmer. The connection of synchronous motors with a static
magnetic field is also not permitted.
Technical data
Power (infrared heater / patio heater): 20 to max. 3500W
Power (halogen and incandescent lamps): 20 to 3500 W
Power (low-voltage halogen lamps): 20 to max. 3500 W
Voltage: 230V / 50Hz
IP protection class: IP54
Dimensions: approx. 160 x 120 x 75 mm
DRA3500 - Plug-in dimmer 3500 watts
DRA1800 –Plug-in Dimmer 1800 Watt

4
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Germany
Tel.: [phone] | Web: mi-heat.com | Mail: info@infrarot-
fussboden.de
Disposal note
Do not dispose of this appliance in household waste! Electronic devices must be
disposed of in accordance with the Waste Electrical and Electronic Equipment
Directive via the local collection points for waste electronic equipment.
Note on conformity
The CE mark is an over-the-counter mark that is addressed exclusively to the
authorities and does not imply any assurance of properties.
Documentation © 2021 Mi-Heat Heizsysteme GmbH
All rights reserved. No part of this manual may be reproduced or duplicated in any form without the written consent of the publisher. It is possible that this
manual contains typographical defects or printing errors. We accept no liability whatsoever for errors of a technical or printing nature and their consequences.
