Reinigung und Pflege der Aluminiummulden
Die Modelle: HM 21-100 / HM 21-140 / HM 5316 / PM 1210 / PM 1214 / PM 1217 /
HM 29-175 / HM 38-175 / HM 38-205 / PM 1318 / PM 1418 / PM 1421 /
MM 50-175 / MM 50-205 sind serienmäßig mit Aluminiumulden ausgestattet.
Eine regelmäßige Reinigung und Pflege der Mulde ist für eine gleichbleibende Mangelqualität,
für den Schutz des Walzenantriebes sowie der Bewicklung dringend erforderlich. Eine
Nichtbeachtung führt zu einer deutlichen Verringerung der Leistungsfähigkeit der Mangel.
Durch Ablagerungen von Waschmittel- und Stärkeresten wird die Mulde stumpf. Dieses führt
zu schlechten Mitnahmeeigenschaften der Textilien. Ebenso führt die erhöhte Reibung zu
überhöhtem Verschleiß der Antriebselemente und der Bewicklung.
Um diesen Ablagerungen vorzubeugen ist die Mulde in regelmäßigen Abständen zu Reinigen
und zu Wachsen.
Wachs- und Reinigungsempfehlung
Ein Wachsen der Mulde wird nach ca. acht Betriebsstunden empfohlen. Gewachst wird vor
Betriebsbeginn. Geeignete Hilfsmittel im folgenden gelistet.
Eine Reinigung ist bei 8-stündigem Einschichtbetrieb 2- bis 3-malig in der Woche erforderlich.
Bei Neugeräten ist eine Reinigung in kürzeren Abständen notwendig. Im Anschluss an eine
Reinigung ist das Wachsen der Mulde notwendig.
Weiterhin kann die Muldenreinigung bei größerer Fremdstoffbelastung häufiger notwendig
werden. Kürzere Reinigungsintervalle oder auch eine zusätzliche Reinigung bei Bedarf
ergeben sich bei Verschmutzungen durch angeschmorte Kunststoffe (z.B. Knöpfe), nicht
ausreichender Wäschespülung durch Waschmittelreste, durch Stärke bei zu hohem
Stärkeeinsatz,
der Zugabe von Zusatzstoffen zum Wäschegut und auch bei hoher Wasserhärte.
Eine Reinigung ist z.B. unter anderem erforderlich, wenn sich Stärkerückstände an den
Abstreifern zeigen.
Durch Vorabeingabe eines feuchten Tuches können Verkrustungen angelöst werden.
Insgesamt kann die Dosierung und die Häufigkeit der Anwendungen aufgrund
unterschiedlicher Betriebsbedingungen variieren.
Eine Reinigung und ein Wachsen ist immer über die gesamte Muldenbreite
durchzuführen.
Bei Aluminiummulden dürfen nur geeignete, vom Hersteller freigegebene Hilfsmittel zum
Reinigen eingesetzt werden. Eine Reinigung mit falschen Reinigungsmitteln führt zur
Zerstörung der Aluminiummulde.
Aluminiummulden auf keinen Fall mit Schmirgelleinen reinigen.
Pflege der Mulden
4 M.-Nr. 07 350 731

Hilfsmittel zum Wachsen
Wachstuch mit Tasche M.-Nr. 3 328 080
(Einsatztemperatur bis 200 °C, Mangeltemperaturstufe ßßß)
Mangelwachs (0,5 Kg) M.-Nr. 0 348 161
Hilfsmittel zum Reinigen
Reinigungstuch Nomex-Nessel mit Tasche
M.-Nr. 3 909 300
(Einsatztemperatur ca. 80 °C, Mangeltemperaturstufe ß)
Reinigungsmatte rundkörnig M.-Nr. 3 987 593
(Einsatztemperatur ca. 80 °C, Mangeltemperaturstufe ß)
Reinigung der Mulde:
Bitte beachten Sie beim Reinigen die max. zulässige Arbeitstemperatur (s. Hilfsmittel zum
Reinigen)
–Bei stärkeren Verunreinigungen z.B. Stärkereste oder Kalkablagerungen, sollte das
Reinigungstuch - ggf. zusätzlich zum Lösen der Ablagerungen Cleanpaste - eingesetzt
werden.
– Das Reinigungstuch ist mit einem braun/roten Scotch-Reinigungsstreifen ausgestattet. Ist
dieser verbraucht, kann die Reinigungsmatte M.-Nr. 3 987 593 bestellt werden. Diese wird zu
einem doppelten breiten Streifen, wie der Vorhandene, zugeschnitten und nach
Heraustrennen des abgenutzten braun / roten Streifens in die freigewordene Tasche gelegt.
Nach der Reinigung der Mulde immer Wachsen !
Pflege der Mulden
M.-Nr. 07 350 731 5

Wachsen der Mulde:
Bitte beachten Sie beim Wachsen die max. zulässige Arbeitstemperatur (s. Hilfsmittel zum
Wachsen)
Zum Wachsen mit dem Wachstuch, das Streuwachs in die Tasche des Wachstuches
hineinstreuen. Mit der "gummierten Tascheninnenseite" nach oben, d.h. die gummierte
Tascheninnenseite zur Walze hin eingeben und in die warme Maschine (Muldentemp. ca. 180
°C) einlaufen lassen. Wachs sparsam verwenden, damit das Mangeltuch nicht zu glatt wird!
Bei Maschinen mit Gurteingabe das Wachstuch hinter der Fingerschutzleiste eingeben.
Keinesfalls das Wachstuch mit der gummierten Tascheninnenseite zur Mulde hin eingeben.
Geben Sie nur geringe Mengen an Wachs in das Wachstuch. Erst wenn sich nach dem
Durchlaufen keine feuchten Abdrücke mehr im Wachstuch zeigen, ist Wachs nachzufüllen.
Das Wachstuch mit Mangelwachs wird mit der gummierten Tascheninnenseite zur Walze hin
eingegeben.
Eingabe des Reinigungstuches/Wachstuches
in die Mangel

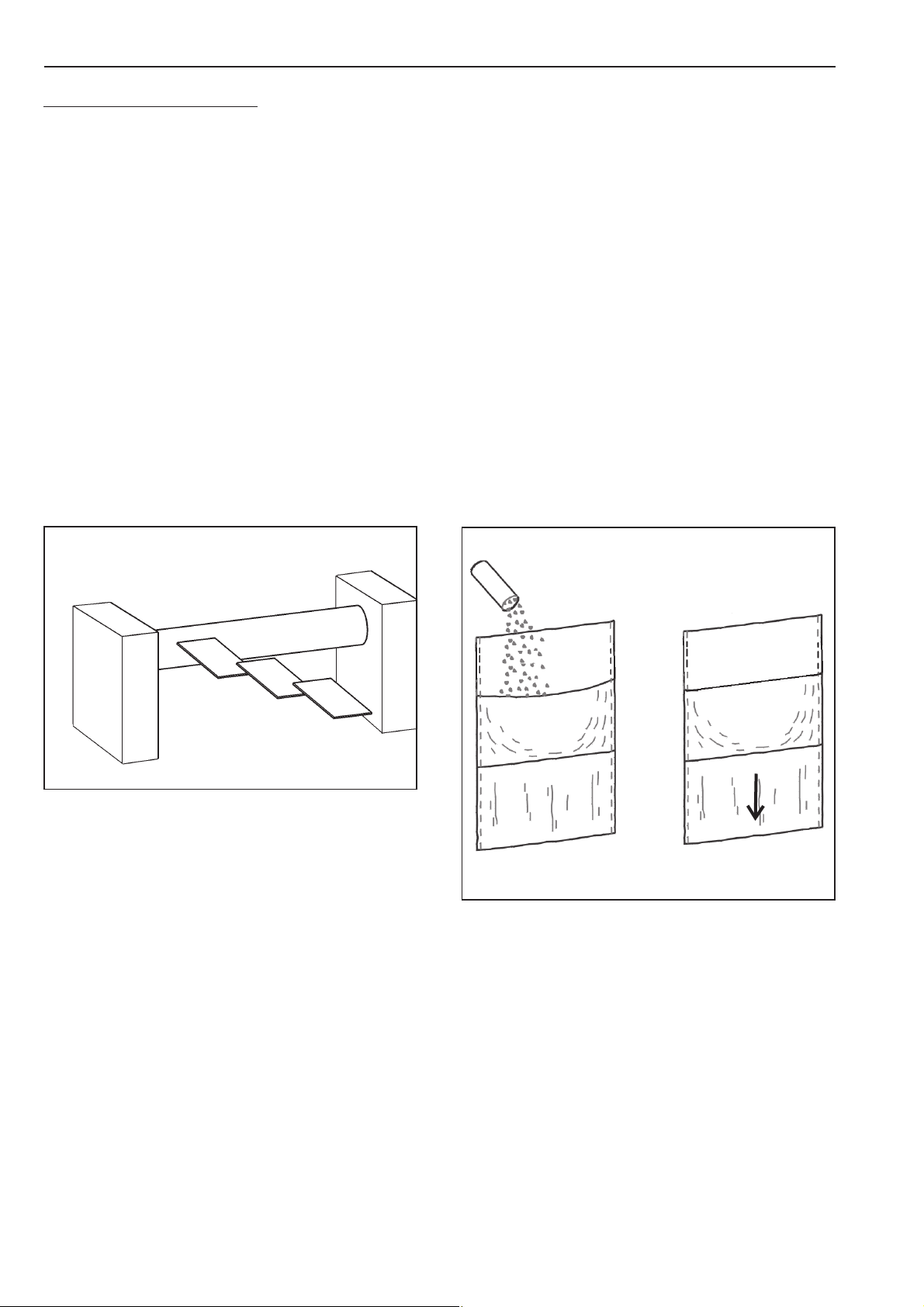

Handhabung des Wachstuches mit Tasche
Pflege der Mulden
6 M.-Nr. 07 350 731
Eingaberichtung

Cleaning and caring for aluminium heater plates
Models: HM 21-100 / HM 21-140 / HM 5316 / PM 1210 / PM 1214 / PM 1217 /
HM 29-175 / HM 38-175 / HM 38-205 / PM 1318 / PM 1418 / PM 1421 /
MM 50-175 / MM 50-205 are fitted with aluminium heater plates as standard.
Regular cleaning and maintenance of the heater plate is essential for ensuring consistent
ironing results, as well as for protecting the motor and the roller cover. This also helps to
prolong the life of the machine.
Detergent and starch deposits make the heater plate dull, making it harder for laundry to feed
through smoothly. The increased friction leads to excessive wear and tear on the motor and on
the ironer padding and cover.
To prevent a build-up of these deposits, the heater plate needs to be cleaned and waxed
regularly.
Waxing and cleaning
The heater plate should be waxed after every 8 hours of use, e.g. before starting work each
day. See the list of suitable waxing products on the next page.
Rotary ironers that are being used for 8 hour shifts should be cleaned 2-3 times a week.
A new ironer should be cleaned more frequently. The heater plate should always be waxed
after it has been cleaned.
If the heater plate is subject to a heavy build-up of deposits, it will have to be cleaned more
often. It will also have to be cleaned more often if plastic items melt onto it (e.g. buttons), or if
the wash has not been sufficiently rinsed and there are detergent or starch deposits, or if
chemicals have been added to the laundry, or if the water is particularly hard.
It will also need to be cleaned if, for example, starch deposits show up on the pick-off bands.
Passing a damp cloth through the machine before using it will loosen deposits.
The amount and frequency of application can vary according to use.
The heater plate should be cleaned and waxed along its entire width.
Only proprietary aluminium cleaners recommended by the manufacturer should be used
to clean aluminium heater plates. Using the wrong type of cleaner can damage the
aluminium heater plate.
Do not use abrasive cleaning materials e.g. an emery cloth to clean aluminium heater
plates.
Taking care of your rotary ironer
M.-Nr. 07 350 731 7

Accessories for waxing
Wax cloth with pouch M.-Nr. 3 328 080
(Max. temperature 200 °C, ironer symbol ßßß)
Wax (0.5 kg) M.-Nr. 0 348 161
Accessories for cleaning
Nomex cleaning cloth with pouch M.-Nr. 3 909 300
(Temperature approx. 80 °C, ironer symbol ß)
Round-grained cleaning mat M.-Nr. 3 987 593
(Temperature approx. 80 °C, ironer symbol ß)
Cleaning the heater plate:
When cleaning, make sure that the max. temperature is not exceeded (see Accessories for
cleaning).
–In cases of heavier soiling, e.g. starch or limescale deposits, the cleaning cloth and, if
necessary, Cleanpaste should be applied to remove the deposits.
–The cleaning cloth has a reddish brown Scotch cleaning strip. If this is depleted a cleaning
mat (M.-Nr. 3 987 593) can be ordered. This can be cut to a double width, and placed in the
empty pouch after the depleted reddish brown strip has been removed.
Always wax the heater plate after cleaning.
Taking care of your rotary ironer
8 M.-Nr. 07 350 731

Waxing the heater plate:
When waxing, make sure that the max. temperature is not exceeded (see Accessories for
waxing).
To apply wax with the wax cloth, place some granular wax in the pouch of the wax cloth and
feed the cloth through the ironer at 180 °C with the rubberised side facing upwards or into the
roller. Feed it in to a heated ironer (approx. temperature 180°C). Use the wax sparingly to avoid
the roller cover becoming too smooth. On machines with belt feed the wax cloth is fed into the
ironer behind the finger guard.
Never feed the wax cloth into the rotary ironer with the rubberised side facing the heater plate.
Apply wax very sparingly to the wax cloth. New wax only needs to be re-applied when the cloth
comes out of the ironer without "damp" marks on it.
The wax cloth containing wax should be fed into the ironer with the non-rubberised side facing
the heater plate, and the rubberised side facing the roller.
Passing a cleaning cloth or wax cloth through a
rotary ironer
How to use the wax cloth with pouch
Taking care of your rotary ironer
M.-Nr. 07 350 731 9
Direction of feed

Nettoyage et entretien des presses aluminium
Les modèles : HM 21-100 / HM 21-140 / HM 5316 / PM 1210 / PM 1214 / PM 1217 /
HM 29-175 / HM 38-175 / HM 38-205 / PM 1318 / PM 1418 / PM 1421 /
MM 50-175 / MM 50-205 sont équipés en série des presses aluminium.
Il est nécessaire de nettoyer et d'entretenir régulièrement la presse pour préserver
l'entraînement de cylindre et la garniture et pour obtenir un repassage réussi. Si vous ne tenez
pas compte de ce conseil, la durée de vie de votre repasseuse sera considérablement réduite.
Les dépôts de détergent et d'amidon amoindrissent les qualités de glissement de la presse.
Les textiles sont mal entraînés. Le frottement accru provoque également une usure excessive
des éléments d'entraînement et de la garniture.
Pour éviter que des dépôts ne se forment, la presse doit être nettoyée et paraffinée à intervalle
régulier.
Conseils pour le paraffinage et le nettoyage
Il est conseillé de paraffiner la presse après environ huit heures. Le paraffinage doit être
effectué avant de travailler. Le matériel nécessaire est listé ci-dessous.
Il est nécessaire de nettoyer 2 à 3 fois par semaine en cas de trois huit.
Dans le cas des appareils neufs, le nettoyage doit être effectué plus souvent. Après le
nettoyage de la presse, elle doit être paraffinée.
Le nettoyage de la presse peut être nécessaire plus souvent en cas de présence de coprs
étrangers. Il peut être nécessaire de rapprocher les nettoyages ou d'en effectuer un
exceptionnellement dans le cas de salissures dues à du plastique fondu (par ex. les boutons),
de restes de détergent liés à un rinçage insuffisant, par l'amidon en cas d'utilisation excessive
d'amidon,
d'ajout d'adjuvants au linge ou en cas de haute dureté de l'eau.
Le nettoyage est nécessaire lorsque des restes d'amidon sont visibles sur le décolleur.
Les incrustations peuvent être éliminées en passant un tissu humide.
Le dosage et la fréquence du nettoyage dépendent des conditions d'utilisation.
le nettoyage et le paraffinage doivent toujours être effectués sur toute la largeur de la
presse.
Dans le cas des presses aluminium, n'utiliser que les adjuvants autorisés par le
fabricant. Si la presse aluminium est nettoyée avec des produits inappropriés, elle peut
être abîmée.
Ne jamais nettoyer les presses aluminium avec de la toile émeri.
Entretien des presses
