Miele PT 8407 EL User manual

Installation Plan
Tumble dryer
Plan d'installation
Sèche-linge
PT 84
07 EL (Electric)
PT 8407 EL (Électrique)
en, fr - CA
05.15 M.-Nr. 10 166 230 / 00

M.-Nr. 10 166 230 / 00 2

PT 8407 EL (Electric / Électrique)

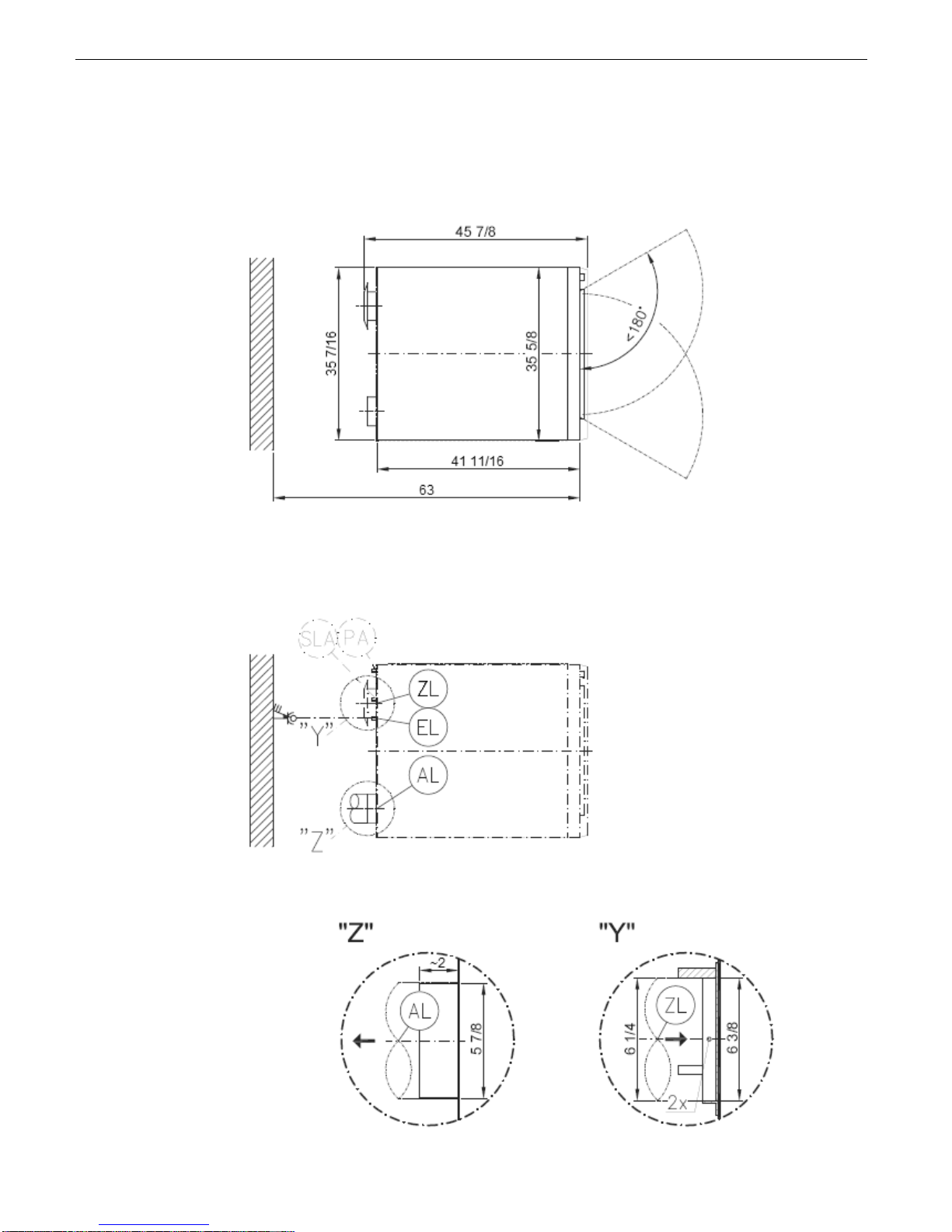

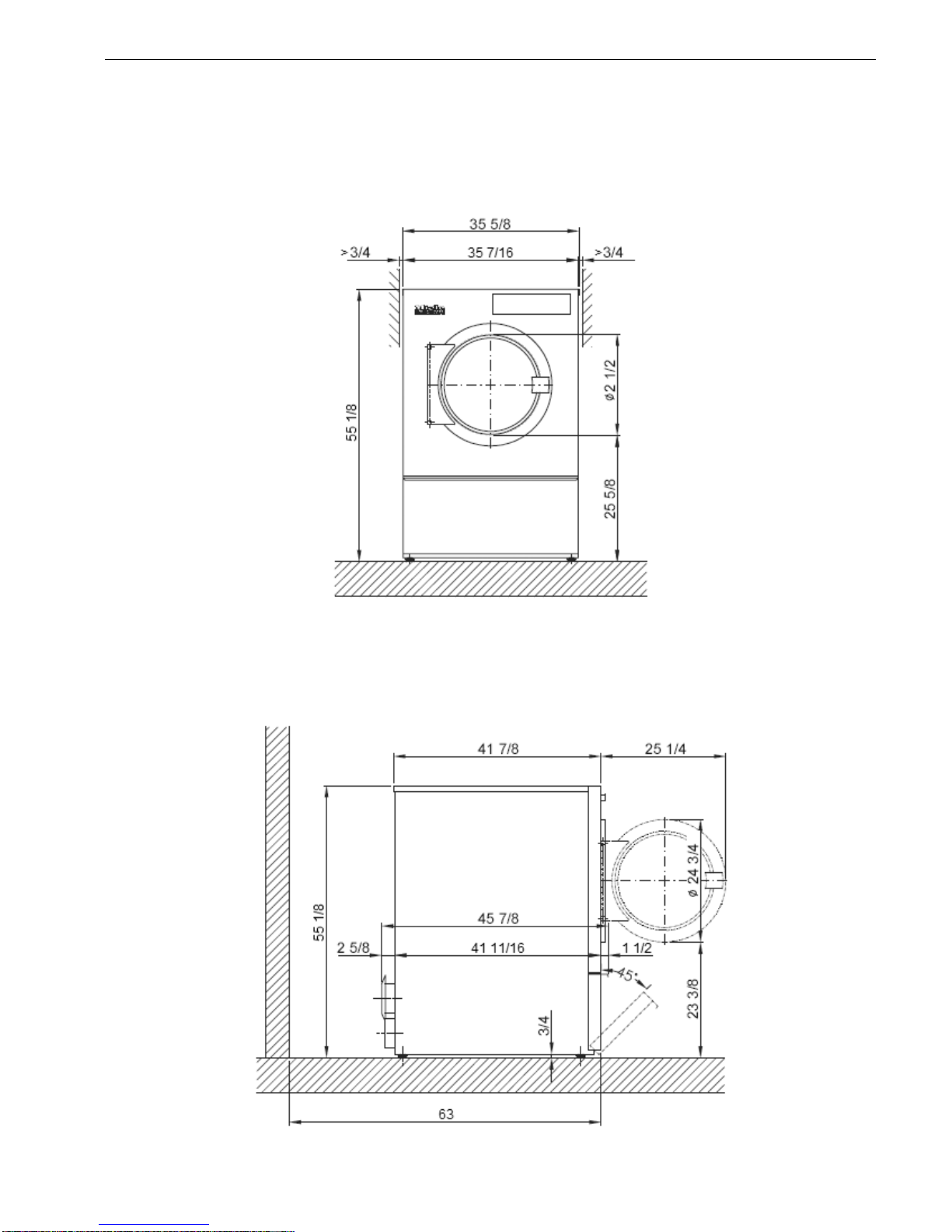

PT 8407
EL (measurements in inches / mesures en pouces)
3

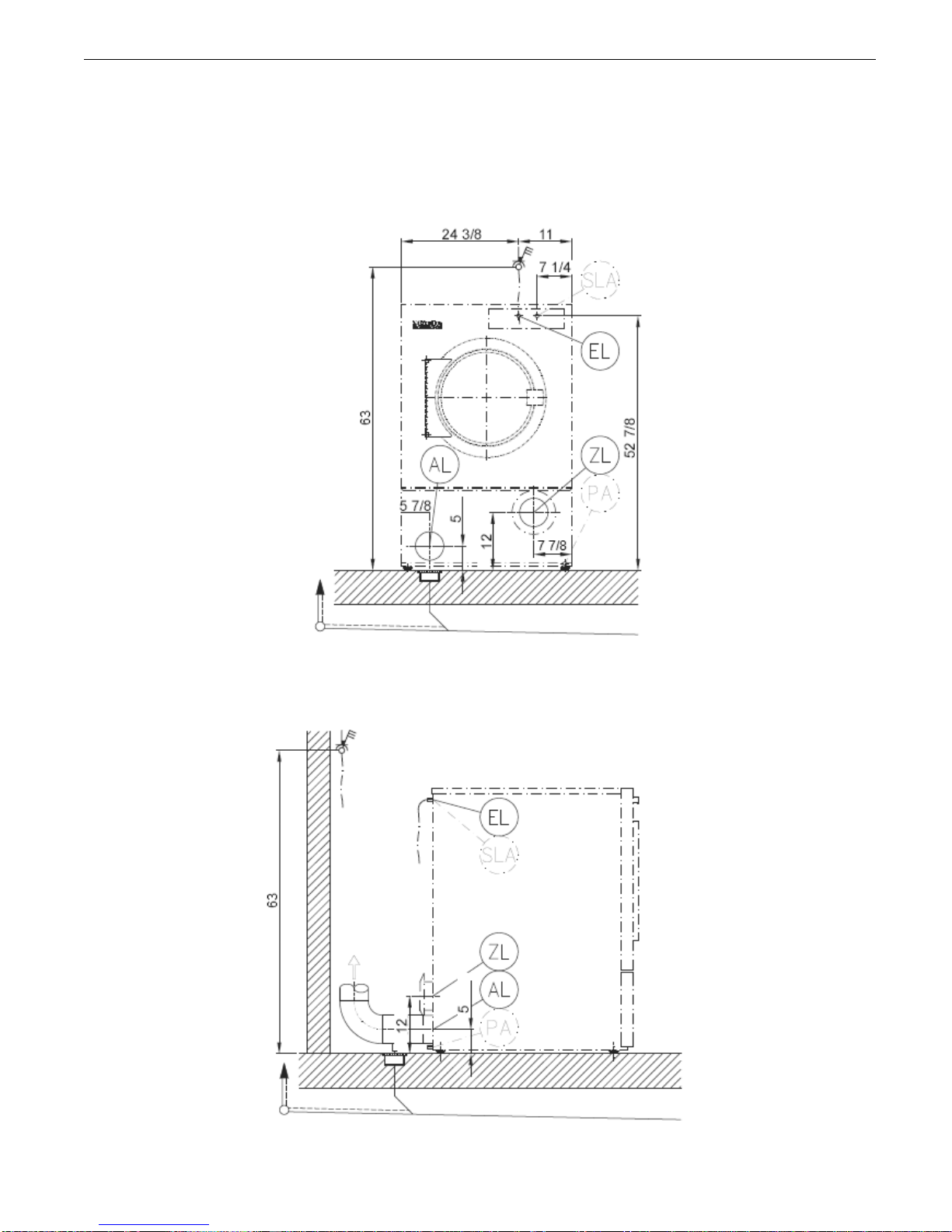

PT 8407 EL (Electric / Électrique)
4

PT 8407 EL (Electric / Électrique)
5

PT 8407 EL (Electric / Électrique)

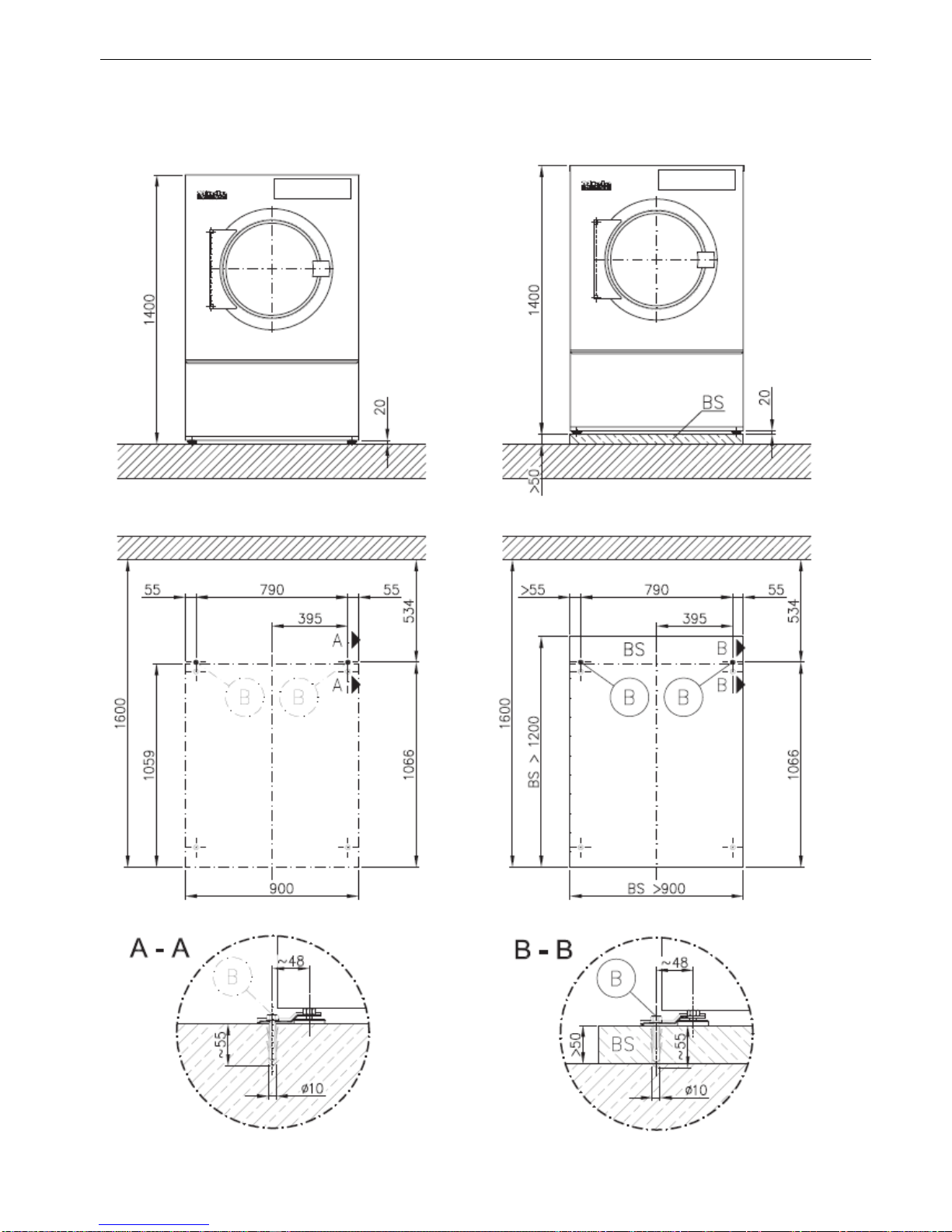

Standard installation / Installation standard
Option: Concrete platform / Plateforme en bèton
6

PT 8407 EL (Electric / Électrique)

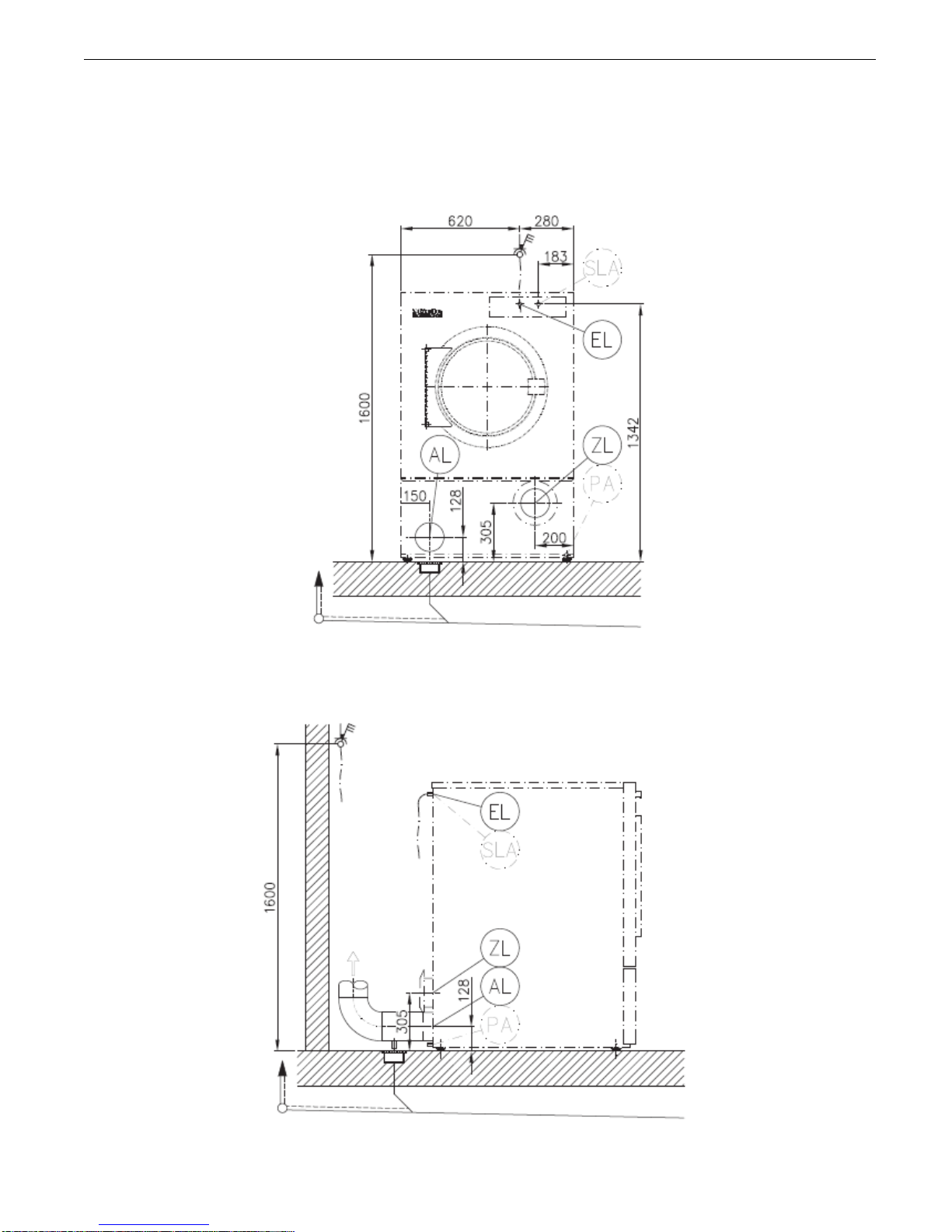

PT

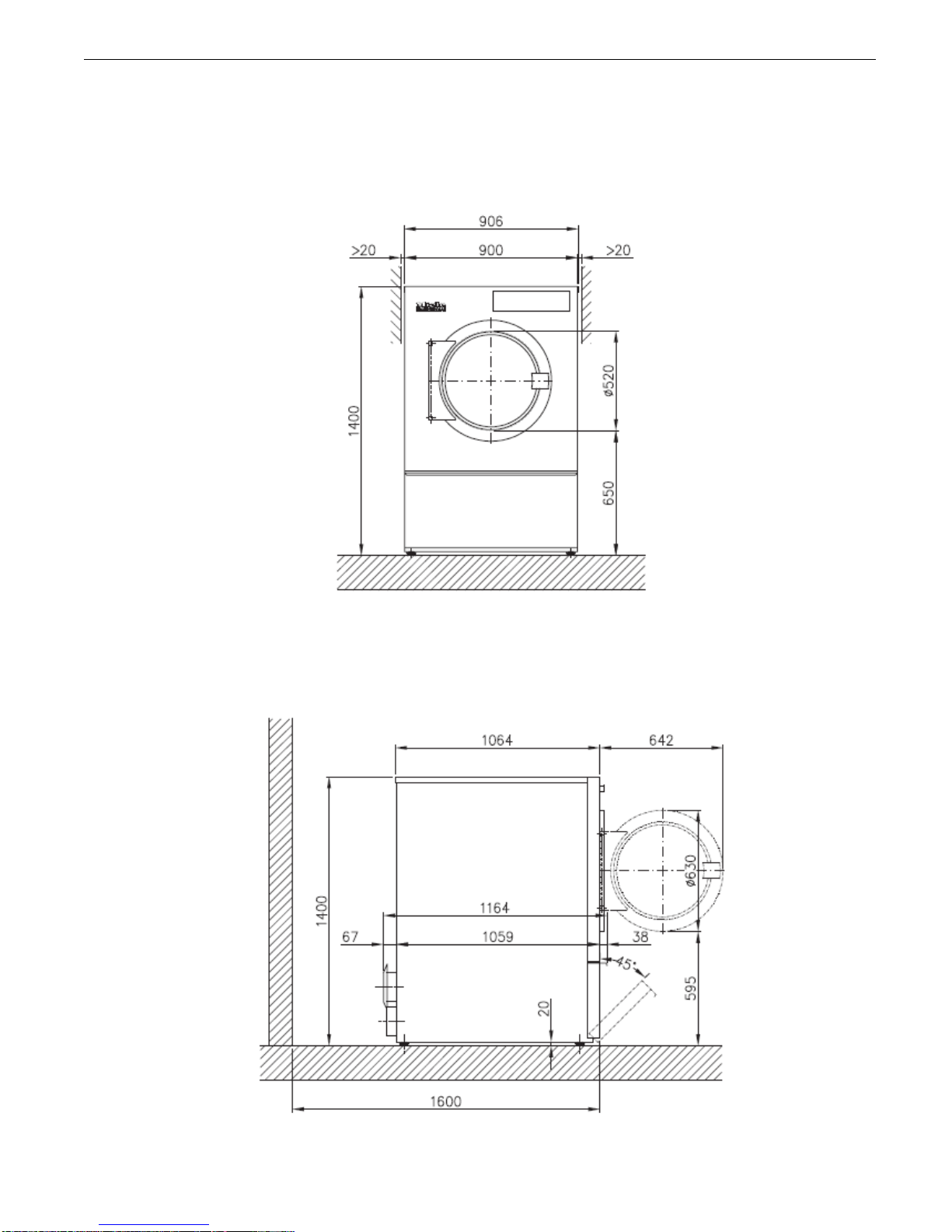

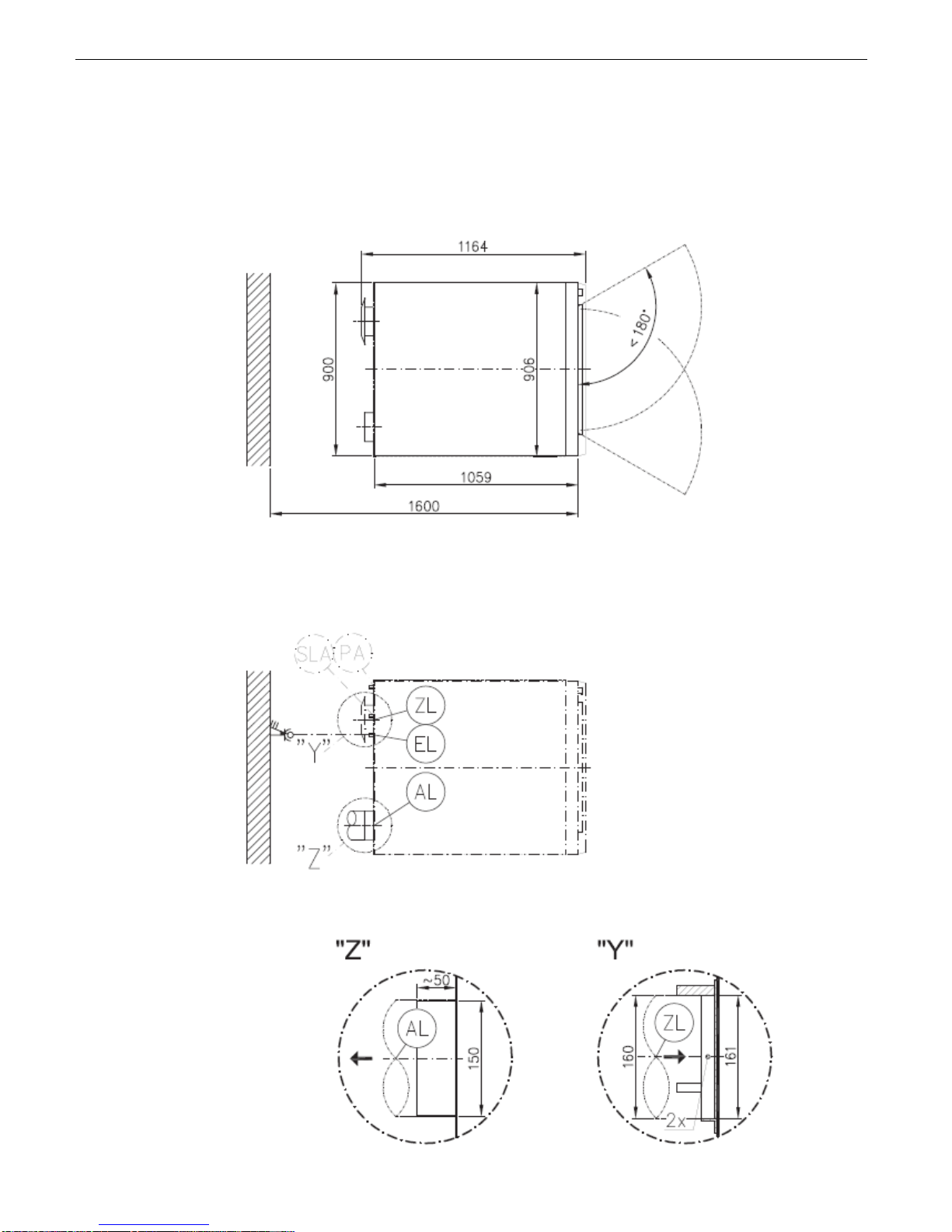

8407 EL (measurements in millimeters / mesures en millimètres)
7

PT 8407 EL (Electric / Électrique)
8

PT 8407 EL (Electric / Électrique)
9

PT 8407 EL (Electric / Électrique)
Standard installation / Installation standard
Option: Concrete platform / Plateforme en bèton
10

Technical datasheet
Tumble dryer:
Heating:
PT 8407
Electric (EL)
Legend:
Abbreviations in bold type:
Connection required
en-CA
Abbreviations in circle with dashes:
Connection optional or required depending on model version
Optional extras:
BS Concrete base Quality and density of concrete must comply with load.
Concrete base must be firmly secured to floor!
Recommended height
3 15/16“
100 mm
Minimum height
2“
50 mm
Width min.
35 7/16“
900 mm
Depth min.
47 ¼“
1200 mm
Machine connections:
Electrical
connection
1.Standard voltage (as supplied)
V
3 AC 208
Frequency
Hz
60
Rated load
kW
19.7
Fuse rating
A
3 x 65
Connection cable
supplied without
power cord
Cable screw connector
M 40
2. Standard voltage (convertible)
V
3 AC 220 – 240
Frequency
Hz
60
Rated load
kW
21.9 – 25.8
Fuse rating
A
3 x 65
Connection cable
supplied without
power cord
Cable screw connector
M 40
Electrical connection must comply with national regulations.
Connection using multi-pole lockable wall socket in
compliance with IEC/EN 60309 and IEC/EN 60947 is
recommended in order to simplify electrical tests. If machines
are hard-wired, a multi-pole mains switch must be provided
on site. Switches with a contact gap of more than 3 mm can
be used. These include switches, fuses and contactors
(IEC/EN 60947). A wall socket or mains isolator must be
easily accessible after installation.
Reinstallation of the supply point, changes to the equipment
or checks on the protective conductor, including determination
of correct fuse rating, should only be performed by a properly
trained electrician.
If necessary, equipotential bonding with good galvanic contact
must be provided in accordance with all appropriate national
and local regulations.
Installation plan: PT 8407 EL (Electric)
Date: 01.2015 Page: 11

Equipotential
bonding
Connection with male thread
3/8“ x 1 3/8“
10 × 35 mm
with washers and nut.
10 M
Accessories not included (except with offshore version).
If necessary, equipotential bonding with good galvanic
contact must be provided in accordance with all appropriate
national and local regulations.
Vented
Max. nominal air flow in vented mode
470cfm
800 m³/h
Max. permissible pressure loss
0.04 psi
300 Pa
Connection on machine side (ext. diameter)
5 15/16“
150 mm
Connection pipe provided on site (int. diameter)
5 15/16“
150 mm
Max. temperature
176°F
80°C
As relative humidity inside the vent ducting can be as high as
100%, suitable measures must be taken to prevent a
backflow of condensate into the machine.
Air intake
Standard connection: Air intake from installation site
Unobstructed air intake into room recommended (corre-
sponding to 3 times the vent cross-section of machine)
83 in² 531 cm²
A sufficient supply of fresh air should be ensured to
replace the air extracted.
Alternative connection: Ducted air intake (from outside
building)
Connector on machine (int. diameter)
6 5/16“
161 mm
Connection pipe provided on site (ext. diameter)
6 5/16“
160 mm
Lid removal exposes live components! For safety reasons,
the pipe connected for central air intake should be at least
900 mm (35 ½”) long and secured using two screws.
Fittings
(supplied)
Without base
2 × clamps
2 × screws DIN 571 (Ø × length)
¼ x 1 9/16“
6 x 40 mm
2 × rawl plugs (Ø × length)
3/8 x 2“
10 x 50 mm
The machine should be bolted to the floor.
Fixing materials for a floating screed floor are to be provided
on site.
On concrete base
2 × clamps
2 × screws DIN 571 (Ø × length)
¼ x 1 9/16“
6 × 40 mm
2 × rawl plugs (Ø × length)
3/8 x 2“
10 × 50 mm
Machine must be bolted to the floor!
Fixing materials for a floating screed floor are to be provided
on site.
Machine data
Unit width
35 11/16“
906 mm
Machine depth
45 13/16“
1164 mm
Unit height
55 1/8“
1400 mm
Casing width
35 7/16“
900 mm
Casing depth
41 11/16“
1059 mm
Minimum width of delivery access to installation site
36 ¼“
920 mm
Recommended rear wall gap (measured to front of machine)
63“
1600 mm
Min. wall gap (to rear edge of lid)
19 11/16“
500 mm
Net weight
422 lb
191 kg
Dynamic floor load, max.
2170 N
2170 N
Average heat dissipation
(dependent on ambient room temperature and program
selected)
2220 BTU/hr
0.65kW
Noise level
72.8 dB (A)
72.8 dB (A)
Sound pressure level
(measured at a distance of 1 m from the machine and at a
height of 1.6 m)
60 dB (A)
60 dB (A)
Installation should only be carried out by authorized fitters in accordance with valid regulations!
Observe installation instructions when installing machine! All rights reserved!
Installation plan: PT 8407 EL (Electric)
Date: 01.2015 Page: 12

Caractéristiques techniques
Sèche-linge :
Type de chauffage :
PT 8407
Électrique (EL)
Légende :
Signification des symboles entourés d’un cercle continu :
raccordement nécessaire
fr-CA
Signification des symboles entourés d’un cercle discontinu :
raccordement optionnel ou en fonction de la machine
Options/accessoires :
BS Socle en béton La qualité du béton et sa solidité doivent être prévues en
fonction de la charge au sol du sèche-linge. Vérifier que le
socle en béton est bien fixé au sol.
Hauteur conseillée
3 15/16 po
100 mm
Hauteur minimum
2 po
50 mm
Largeur minimum
35 7/16 po
900 mm
Profondeur minimum
47 ¼ po
1200 mm
Raccordements de l’appareil :
Branchement
électrique
1. Tension (à la livraison)
V
3 AC 208
Fréquence
Hz
60
Puissance de raccordement
kW
19,7
Fusible
A
3 × 65
Vissage câble
M 40
Câble d’alimentation non fourni
2. Tension (commutable)
3 AC 220 - 240 V
Fréquence
60 Hz
Puissance de raccordement
21,9 - 25,8 kW
Fusible
3 × 65 A
Vissage câble
M 40
Câble d’alimentation non fourni
Le raccordement électrique doit être conforme aux
règlements nationaux et locaux.
Il est conseillé de raccorder l’appareil avec une prise avec
sectionneurs omnipolaires et verrouillable conforme à IEC/EN
60309 et IEC/EN 60947 afin de pouvoir effectuer facilement
les contrôles de sécurité électriques. Si un raccordement fixe
est prévu, un dispositif de disjonction phase et neutre doit être
présent sur l'installation. Ce dispositif peut être constitué d'un
interrupteur à ouverture de contact de min. 3 mm. Il peut
s'agir d'un disjoncteur automatique, de fusibles ou de
contacteurs (IEC/EN 60947). La prise murale ou le dispositif
de sectionnement doivent être visibles et directement
accessibles après l’installation de l’appareil.
La réinstallation du raccordement, la modification de
l'installation ou le contrôle de la mise à la terre et notamment
le choix de la protection adaptée ne doivent être effectués
que par un électricien ou un technicien qualifié.
Si nécessaire, une liaison équipotentielle avec une bonne
liaison des contacts doit être établie conformément aux
réglementations nationales et locales.
Plan d’installation: PT 8407 EL (électrique)
Date: 01.2015 Page: 13

Liaison
équipotentielle
Tubulure à filetage extérieur
3/8 x 1 3/8 po
10 × 35 mm
avec rondelles et écrou
M
10
Accessoires non fournis (sauf en version offshore-marine).
Conformément aux prescriptions internationales, une liaison
équipotentielle avec une bonne liaison des contacts doit être
établie.
Evacuation d
’
air
Débit d'air nominal maxi. en évacuation
470 cfm
800 m³/h
Perte de pression admissible max.
0.04 psi
300 Pa
Raccord d’évacuation côté machine (diamètre extérieur)
5 15/16 po
150 mm
Tuyau de raccordement côté installation (diamètre intérieur)
5 15/16 po
150 mm
Température max.
176°F
80°C
L’humidité de l’air relative pouvant représenter jusqu’à 100 %
dans l'évacuation, il doit être évité par des mesures
appropriées que de l’eau condensée revienne dans l’appareil.
Arrivée d’air
Raccordement standard : Air du local d’installation
Section conseillée pour l’alimentation en air dans la pièce
(correspond à la section d'évacuation d'un appareil x 3)
83 po² 531 cm²
La pièce dans laquelle fonctionnera la machine doit être
aérée en fonction de la quantité d’air évacuée.
Autre possibilité de raccordement : Alimentation en air
extérieur directe
Manchon de raccordement côté machine (diamètre
intérieur)
6 5/16 po
161 mm
Tuyau de raccordement côté installation (diamètre
extérieur)
6 5/16 po
160 mm
Attention, lorsque le couvercle de protection est déposé, des
composants sous tension sont dégagés. Pour des raisons de
sécurité, il faut installer un tuyau sur l’aspiration d’air frais
centrale du sèche-linge (longueur minimum de 900 mm - 35
½”) et le fixer par deux vis.
Fixation
(fournie)
Sans socle
2 x pattes de fixation
2 x vis à bois DIN 571 (Ø x longueur)
¼ x 1 9/16 po
6 × 40 mm
2 × chevilles (Ø × longueur)
3/8 x 2 po
10 × 50 mm
Il est conseillé de fixer la machine
Le matériel de fixation pour parquet flottant doit être fourni par
l’exploitant.
Sur socle en béton
2 x pattes de fixation
2 x vis à bois DIN 571 (Ø x longueur)
¼ x 1 9/16 po
6 × 40 mm
2 × chevilles (Ø × longueur)
3/8 x 2 po
10 × 50 mm
Il est obligatoire de fixer la machine.
Le matériel de fixation pour parquet flottant doit être fourni par
l’exploitant.
Plan d’installation: PT 8407 EL (électrique)
Date: 01.2015 Page: 14

Caractéristiques
Largeur appareil
35 11/16 po
906 mm
Profondeur appareil
45 13/16 po
1164 mm
Hauteur appareil
55 1/8 po
1400 mm
Largeur carrosserie
35 7/16 po
900 mm
Profondeur carrosserie
41 11/16 po
1059 mm
Largeur ouverture de montage. (largeur brute)
36 ¼ po
920 mm
Distance / mur conseillée (jusq. arête avant de l’appareil)
63 po
1600 mm
Distance/mur minimum (jusqu'au rebord arrière du couvercle)
19 11/16 po
500 mm
Poids net
422 lb
191 kg
Charge au sol pendant le fonctionnement max.
2170 N
2170 N
Dégagement de chaleur moyen dans la salle d’installation
(dépend de la température ambiante et du programme choisi)
2220 BTU/h
0.65 kW
Pression acoustique
72.8 dB (A)
72.8 dB (A)
Niveau de pression acoustique au niveau du poste de travail
(distance 1 m et 1,6 m de hauteur)
60 dB (A)
60 dB (A)
L’installation doit exclusivement être effectuée par des installateurs agréés, conformément aux prescriptions et aux
règlements applicables et aux règlements de prévention des accidents.
Veuillez impérativement vous conformer à la notice de montage lors de l’installation de l’appareil. Sous réserve de
modifications!
Plan d’installation: PT 8407 EL (électrique)
Date: 01.2015 Page: 15
