Milwaukee 2402-20 User manual

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

Cat. No.

No de Cat.

2402-20

2403-20

2404-20

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S

MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN

COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL

MANUAL DEL OPERADOR.

M12™ FUEL™ 1/2" HAMMER DRILL/DRIVER, 1/2"DRILL/DRIVERAND DRIVER

PERCEUSE À PERCUSSION/TOURNEVIS À PERCUSSION 13 mm (1/2"), PER-

CEUSE/TOURNEVIS 13 mm (1/2") ET TOURNEVIS M12™ FUEL™

TALADRO PERCUTOR/DESTORNILLADOR 13 mm (1/2"), TALADRO/DESTOR-

NILLADOR 13 mm (1/2") Y DESTORNILLADOR M12™ FUEL™

PERSONAL SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WORK AREA SAFETY

ELECTRICAL SAFETY

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do not operatepowertoolsinexplosiveatmos-

pheres, such as in the presence of ﬂammable

liquids, gases or dust. Powertools create sparks

which may ignite the dust or fumes.

•Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiﬁed plugs and matching outlets will

reduce risk of electric shock.

•Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. Thereis an increased riskofelectric

shock if your body is earthed or grounded.

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase

the risk of electric shock.

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

•If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

•Remove any adjusting key or wrench before

turning the power tool on. Awrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

•Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Useof

dust collection can reduce dust-related hazards.

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS. Failure

to follow the warnings and instructions may result in electric shock, ﬁre and/or serious

injury. Save all warnings and instructions for future reference. The term "power

tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated

(cordless) power tool.

POWER TOOL USE AND CARE

•Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

•Do not use the powertool if theswitch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

•Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such pre-

ventivesafety measures reduce the risk of starting

the power tool accidentally.

•Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Powertools are dangerous in the

hands of untrained users.

•Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Manyaccidents

are caused by poorly maintained power tools.

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

•Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inﬂuence of drugs, alcohol or medi-

cation. A moment of inattention while operating

power tools may result in serious personal injury.

•Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearingprotectionusedforappropriateconditions

will reduce personal injuries.

•Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carryingpower tools with

yourﬁnger on the switch or energising power tools

that have the switch on invites accidents.

SERVICE

•Have your power tool serviced by a qualiﬁed

repair person using only identical replacement

parts. Thiswillensure that the safety of the power

tool is maintained.

SPECIFIC SAFETY RULES

BATTERY TOOL USEAND CARE

•Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre

when used with another battery pack.

•Use power tools only with speciﬁcally desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and ﬁre.

•When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminalto another.Shortingthe battery terminals

together may cause burns or a ﬁre.

•Under abusive conditions, liquid may be eject-

ed from the battery; avoid contact. If contact

accidentally occurs, ﬂush with water. If liquid

contacts eyes, additionally seek medical help.

Liquidejected from the battery may cause irritation

or burns.

Hammer Drill/Drivers and Drill/Drivers-

•Wear ear protectors when impact drilling. Ex-

posure to noise can cause hearing loss.

•Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

•Holdpowertoolbyinsulatedgrippingsurfaces,

whenperforminganoperationwherethecutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and

could give the operator an electric shock.

Drivers-

•Hold power tool byinsulated gripping surfaces,

when performing an operation where the fas-

tener may contact hidden wiring. Fasteners

contacting a “live” wire may make exposed metal

parts of the power tool “live” and could give the

operator an electric shock.

•Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•WARNING: Some dustcreatedbypower sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

•lead from lead-based paint

•crystalline silica from bricks and cement and other

masonry products, and

•arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are

specially designed to ﬁlter out microscopic par-

ticles.

ASSEMBLY

WARNING Recharge only with the

charger specified for the battery. For spe-

ciﬁc charginginstructions, read theoperator’s

manualsupplied withyour chargerand battery.

Inserting/Removing the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert thebattery,slidethepackintothe body of

the tool. Make sure it latches securely into place.

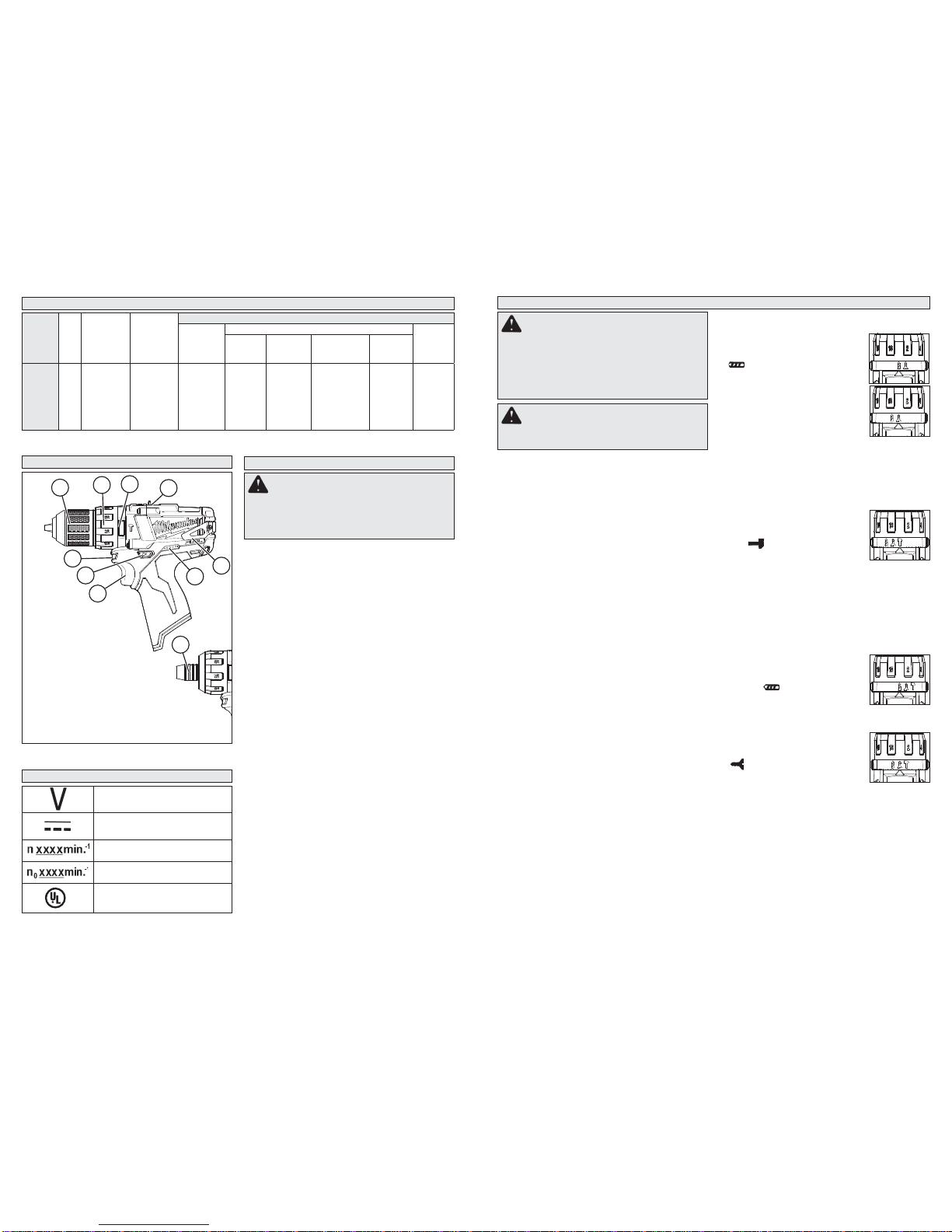

FUNCTIONAL DESCRIPTION

1.Keyless chuck

(Cat. No. 2403-20, 2404-20)

2.Clutch adjusting ring

3.Application selector

4.Speed selector

5.Belt hook

6.Fuel Gauge

7.Trigger

8.Control Switch

9.LED

10.Bit holder (Cat. No. 2402-20)

Cat. No. Volts

DC No Load

RPM

No Load

Impacts

per Minute

Capacities

Steel Wood MasonryFlat Bit Auger Bit Hole Saw Screws (dia.)

2402-20

2403-20

2404-20

LO 0-450

HI 0-1700

LO 0-450

HI 0-1700

LO 0-450

HI 0-1700

n/a

LO 6750

HI 25,500

1/4" Hex

1/2"

1-1/8"

n/a

1-3/4"

3/8"

n/a

3/8"

SPECIFICATIONS

SYMBOLOGY

Volts

Direct Current

Impacts per Minute Under

Load (IPM)

No Load Revolutions per

Minute (RPM)

CUS Underwriters Laboratories, Inc.

United States and Canada

OPERATION

WARNING To reduce the risk of injury,

wear safety goggles or glasses with side

shields.

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

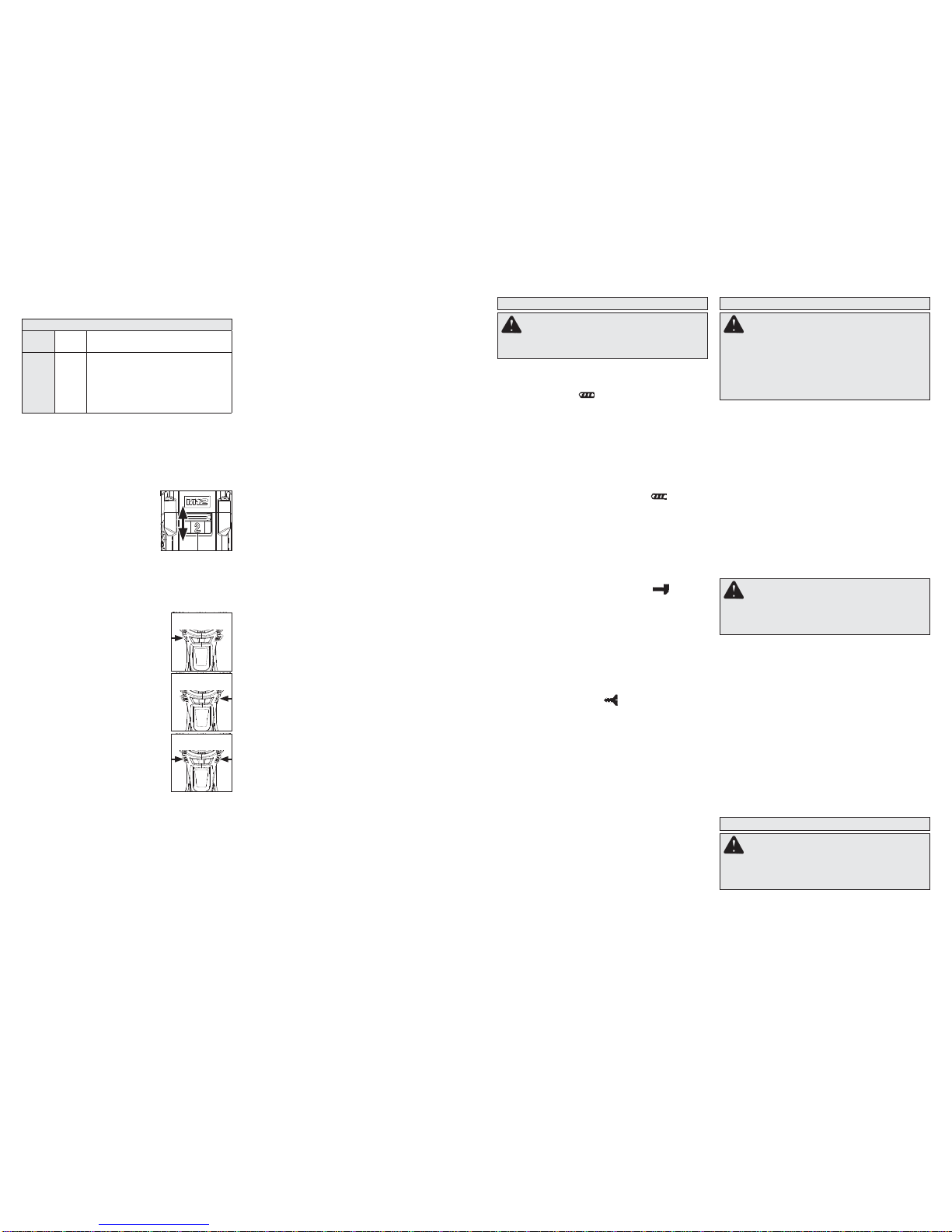

Selecting Drill or Drive Action

(Cat. No. 2402-20, 2403-20)

1. Touse the drilling mode, rotate

the torque selector collar until

the drill symbol appears in

line with the arrow.

2. To use the driving mode rotate

the torque selector collar until

the desired clutch setting ap-

pears in line with the arrow.

The adjustable clutch, when

properly adjusted, will slip at a

preset torque to prevent driving

the screw too deep into different

materials and to prevent dam-

age to the screw or tool.

Selecting Hammer, Drill or Drive Action

(Cat. No. 2404-20)

1. To use the hammer-drilling

mode, rotate the application

selector collar until the hammer

symbol appears in line with

the arrow. Apply pressure to the

bit to engage the hammering

mechanism.

NOTE: The number selected on the torque

selector collar has no effect on operation of the

drill in hammer mode.

NOTE: When using carbide bits, do not use wa-

ter to settle dust. Do not attempt to drill through

steel reinforcing rods. This will damage the

carbide bits.

2. To use the drilling only mode,

rotate the application selector

collar until the drill symbol

appears in line with the arrow.

NOTE: The number selected on

the torque selector collar has no

effect on operation of the drill in

drilling mode.

3. To use the driving screws

mode rotate the application

selector collar until the drive

symbol appears in line with

thearrow. Then rotate thetorque

selector collar until the desired

clutchsetting appears in linewith

the arrow.

The adjustable clutch, when properly adjusted,

will slip at a preset torque to prevent driving the

screw too deep into different materials and to

prevent damage to the screw or tool.

Fuel Gauge

To determine the amount of charge left in the bat-

tery, pull the trigger. The Fuel Gauge will light up

for 2-3 seconds.

To signal the end of charge, 1 light on the fuel

gauge will ﬂash for 2-3 seconds.

Installing Bits

Always remove the battery before inserting or

removing bits. Select the proper style and size bit

for the job.

Cat. No. 2402-20

This driver is intended for use with drill and driver

bits with a 1/4" hex shank and ball detent recess.

1.To install the bit, press the bit into the socket

until the collar snaps back and the bit is locked

into place.

2.To remove the bit, pull out the collar, then pull

out the bit.

NOTE: It is not necessary to hold the collar out

when installing and removing bits. The ﬁrst time

the tool is used, it may be necessary to pull out

the collar.

Cat. No. 2403-20, 2404-20

Thistool is equipped with a spindle lock. The chuck

canbe tightened withonehand, creating higher grip

strengths on the bit.

1. To open the chuck jaws, turn the sleeve in the

counterclockwise direction.

When using drill bits, allow the bit to strike the

bottom of the chuck. Center the bit in the chuck

jaws and lift it about 1/16” off of the bottom.

When using screwdriver bits, insert the bit far

enough for the chuck jaws to grip the hex of the

bit.

2. To close the chuck jaws, turn the sleeve in the

clockwise direction. The bit is secure when the

chuck makes a ratcheting sound and the sleeve

can not be rotated any further.

3. To remove the bit, turn the sleeve in the coun-

terclockwise direction.

NOTE: Aratchetingsound may be heard when the

chuck is opened or closed. This noise is part of the

locking feature, and does not indicate a problem

with the chuck’s operation.

NOTE: Because the settings shown in the table are only

a guide, use a piece of scrap material to test the different

clutch settings before driving screws into the workpiece.

Selecting Speed

The speed selector is on top of the motor housing.

Allow the tool to come to a complete stop before

changing speeds. See “Applications” for recom-

mended speeds under various

conditions.

1. For Low speed, push the

speed selector to display “1”.

2. For High speed, push the

speed selector to display “2”.

Using the Control Switch

The control switch may be set to three positions:

forward,reverse and lock. Due to a lockout mecha-

nism,thecontrolswitchcanonly be adjusted when

the ON/OFF switch is not pressed. Always allow

the motor to come to a complete stop before using

the control switch.

For forward (clockwise) rotation,

push in the control switch from the

right side of the tool. Check the

direction of rotation before use.

For reverse (counterclockwise)

rotation, push in the control switch

fromtheleftsideofthetool.Check

direction of rotation before use.

Tolock the trigger,pushthe control

switch to the center position. The

trigger will not work while the con-

trol switch is in the center locked

position. Always lock the trigger

or remove the battery pack before

performingmaintenance, changing

accessories, storing the tool and

any time the tool is not in use.

Torque Speciﬁcations

Clutch

Setting in. lbs Applications

1-5

6-10

11-15

16-18

5-15

16-22

23-28

29-40

Small screws in softwood.

Medium screws in softwood or small

screws in hardwood.

Large screws in softwoods. Medium

screws in hardwood or large screws in

hardwood with pilot hole.

The torque speciﬁcations shown here are approximate

values obtained with a fully charged battery pack. Starting, Stopping and Controlling Speed

1. Tostart the tool, grasp the handle ﬁrmlyand pull

the trigger.

NOTE:An LED is turned on when the trigger is

pulled.

2. To vary the speed, increase or decrease the

pressure on the trigger. The further the trigger

is pulled, the greater the speed.

3. To stop the tool, release the trigger. Make sure

the bit comes to a complete stop before laying

the tool down.

Battery Pack Protection

To protect the battery from damage and extend

its life, the tool’s intelligent circuit monitors current

draw, temperature, and voltage drops.

Inextremely high torque, binding,stalling,and short

circuit situations that cause high current draw, the

toolwillvibrate for about 5 seconds, the fuel gauge

will ﬂash, and then the tool will turn OFF. To reset,

release the trigger.

Under extreme circumstances, the internal tem-

perature of the battery could become too high.

If this happens, the fuel gauge will ﬂash and the

battery pack will shut off. Let the battery pack cool

and then continue work.

Reverse -

Push from

LEFT

Lock -

Push to

CENTER

Forward -

Push from

RIGHT

MAINTENANCE

WARNING To reduce the risk of per-

sonal injury and damage, never immerse your

tool, battery pack or charger in liquid or allow

a liquid to ﬂow inside them.

WARNING To reduce the risk of injury,

always unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disas-

semble the tool, battery pack or charger.

Contact a MILWAUKEE service facility for

ALL repairs.

ACCESSORIES

For a complete listing of accessories refer to your

MILWAUKEE Electric Tool catalog or go online

to www.milwaukeetool.com. To obtain a catalog,

contact your local distributor or service center.

WARNINGAlways removebatterypack

before changing or removing accessories.

Onlyuseaccessoriesspeciﬁcallyrecommend-

ed for this tool. Others may be hazardous.

Maintaining Tool

Keep your tool, battery pack and charger in good

repairby adopting a regular maintenance program.

After six months to one year, depending on use,

return the tool, battery pack and charger to a

MILWAUKEE service facility for:

• Lubrication

• Mechanical inspection and cleaning (gears,

spindles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger,

motor)

• Testing to assure proper mechanical and

electrical operation

If the tool does not start or operate at full power

witha fully charged battery pack,cleanthe contacts

on the battery pack. If the tool still does not work

properly, return the tool, charger and battery pack,

to a MILWAUKEE service facility for repairs.

Cleaning

Clean dust and debris from charger and tool

vents. Keep tool handles clean, dry and free of oil

or grease. Use only mild soap and a damp cloth

to clean the tool, battery pack and charger since

certaincleaning agents and solvents are harmful to

plastics and other insulated parts. Some of these

include gasoline, turpentine, lacquer thinner, paint

thinner, chlorinated cleaning solvents, ammonia

and household detergents containing ammonia.

Never use flammable or combustible solvents

around tools.

Repairs

For repairs, return the tool, battery pack and char-

ger to the nearest service center listed on the back

cover of this operator's manual.

APPLICATIONS

WARNING To reduce the risk of elec-

tric shock, check work area for hidden pipes

and wires before drilling or driving screws.

Drilling in Wood, Composition Materials and

Plastic

When drilling in wood, composition materials and

plastic, select the drill-only operating mode.

Start the drill slowly, gradually increasing speed as

youdrill.Whendrillingintowood, use wood augers

ortwist drill bits. Always usesharpbits. When using

twist drill bits, pull the bit out of the hole frequently

to clear chips from the bit ﬂutes. To reduce the

chance of splintering, back work with a piece of

scrap wood. Select low speeds for plastics with a

low melting point.

Drilling in Metal

When drilling in metal, select the drill-only

operating mode. Use high speed steel twist drills

or hole saws. Use a center punch to start the hole.

Lubricate drill bits with cutting oil when drilling in

iron or steel. Use a coolant when drilling in nonfer-

rous metals such as copper, brass or aluminum.

Back the material to prevent binding and distortion

on breakthrough.

Drilling in Masonry

When drilling in masonry, select the hammer

drilloperating mode. Usehighspeed carbide-tipped

bits. Drilling soft masonry materials such as cinder

block requires little pressure. Hard materials like

concrete require more pressure. A smooth, even

ﬂowof dust indicates the proper drilling rate. Do not

let the bit spin in the hole without cutting. Do not

use water to settle dust or to cool bit. Both actions

will damage the carbide.

Driving Screws and Nut Running

Drill a pilot hole when driving screws into thick or

hardmaterials. Select the driving screws mode.

Setthe torque selector collar to the properposition

and set the speed to low. Use the proper style and

size screwdriver bit for the type of screw you are

using. With the screwdriver bit in the screw, place

thetip of the screw on the workpiece and apply ﬁrm

pressure before pulling the trigger. Screws can be

removed by reversing the motor.

Overloading

Continuous overloading may cause permanent

damage to tool or battery pack.

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT LIRETOUTESLESRÈGLES ETINSTRUCTIONSDESÉCURITÉ.

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les règles et les instructions à des ﬁns

de référence ultérieure. Le terme «outil électrique» ﬁgurant dans les avertissements ci-

dessousrenvoie à l’outilélectrique à alimentationpar le réseau(à cordon) oupar batterie (sansﬁl).

•Maintenir la zone de travail propre et bien

éclairée. Leszones encombrées ou mal éclairées

sont favorables aux accidents.

•Ne pas utiliser d’outil électrique dans une at-

mosphère explosive, telle qu’en en présence

de liquides, de gaz ou de poussières inﬂam-

mables. Les outils électriques génèrent des

étincelles qui peuvent enﬂammer les poussières

ou les fumées.

•Tenir les enfants et les personnes non au-

torisées à l’écart pendant le fonctionnement

d’un outil électrique. Un manque d’attention de

l’opérateurrisquede lui faire perdre le contrôle de

l’outil.

•La ﬁche de l’outil électrique doit correspondre

à la prise d’alimentation. Ne jamais modiﬁer la

ﬁche d’une manière quelconque. Ne pas utilis-

er d’adaptateur avec les outils électriques mis

à la terre (à la masse). Des ﬁches non modiﬁées

et des prises d’alimentation assorties réduisent le

risque de choc électrique.

•Éviter tout contact corporel avec des surfaces

reliées à la masse ou à la terre telles que

tuyaux, radiateurs, cuisinières et réfrigéra-

teurs. Un risque de choc électrique plus élevé

existe si le corps est relié à la masse ou à la terre.

•Ne pasexposer lesoutils électriques àla pluieou

àl’humidité.Le risquedechocélectriqueaugmente

si de l’eau s’inﬁltre dans un outil électrique.

•Prendre soin du cordon. Ne jamais utiliser le

cordon pour transporter, tirer ou débrancher

l’outil électrique. Tenir le cordon à l’écart de la

chaleur, des huiles, des arêtes coupantes ou

des pièces en mouvement. Un cordon endom-

magé ou emmêlé présente un risque accru de

choc électrique.

•Se procurer un cordon d’alimentation appro-

prié en cas d’utilisation d’un outil électrique à

l’extérieur. L’utilisationd’un cordon d’alimentation

pour usage extérieur réduit le risque de choc

électrique.

•S’il est nécessaire d’utiliser l’outil électrique

dans un endroit humide, installer un disjonc-

teur différentiel (GFCI). L’utilisation d’un GFCI

réduit le risque de décharge électrique.

•Porter l’équipement de protection requis.

Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque anti-

poussières,des bottes de sécuritéantidérapantes,

un casque protecteur ou une protection auditive

aﬁn de réduire les blessures.

•Empêcher les démarrages accidentels.

S’assurer que la gâchette est en position

d’arrêt avant de brancher l’outil à une source

de courant, d’insérer la batterie, de le ramasser

ou de le transporter. Le fait de transporter

l’outil en gardant le doigt sur la gâchette ou de le

brancher lorsque la gâchette est en position de

marche favorise les accidents.

•Retirer toute clé de réglage avant de mettre

l’outil sous tension. Uneclé laissée attachée sur

unepièce mobile del’outilélectrique peut entraîner

des blessures.

•Ne pas travailler à bout de bras. Bien garder

un bon équilibre à tout instant. Ceci permet de

mieux préserver la maîtrise de l’outil électrique

dans des situations imprévues.

•Porter des vêtements adéquats. Ne pas porter

de vêtements amples ni de bijoux. Ne pas ap-

procher les cheveux, vêtements et gants des

pièces en mouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

•Si des dispositifs sont prévus pour l’extraction

et la récupération des poussières, vérifier

qu’ils sont connectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les

risques liés aux poussières.

SÉCURITÉ INDIVIDUELLE

SÉCURITÉ ÉLECTRIQUE

SÉCURITÉ DU LIEU DE TRAVAIL

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

•Ne pas forcer l’outil électrique. Utiliser l’outil

électriqueapproprié à l’application considérée.

L’outil électrique adapté au projet considéré pro-

duira de meilleurs résultats, dans des conditions

de sécurité meilleures, à la vitesse pour laquelle

il a été conçu.

•Ne pas utiliser l’outil électrique si le commuta-

teur ne le met pas sous ou hors tension. Tout

outil électrique dont le commutateur de marche-

arrêt est inopérant est dangereux et doit être

réparé.

•Débrancher la ﬁche de la prise d’alimentation

et/ou la batterie de l’outil électrique avant

d’effectuer des réglages, de changer

d’accessoires ou de ranger l’outil. De telles

mesures de sécurité préventive réduisentle risque

de mettre l’outil en marche accidentellement.

•Ranger les outils électriques inutilisés hors

de la portée des enfants et ne pas laisser des

personnesqui connaissentmal les outils électr-

iquesou ces instructions utiliser ces outils. Les

•Être sur ses gardes, être attentif et faire preuve

de bon sens en utilisant un outil électrique. Ne

pas utiliser un outil électriqueen cas de fatigue

ou sous l’inﬂuence de drogues, d’alcool ou

de médicaments. Un instant d’inattention lors

de l’utilisation d’un outil électrique peut entraîner

des blessures graves.

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date.

This warranty card covers any defect in material and workmanship on this Power Tool.

To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you pur-

chased the product, to theAuthorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the

original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to ﬁnd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you pur-

chased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all

freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modiﬁed or repaired by people not authorized by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTEDAND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

LIMITED WARRANTY - USAAND CANADA

LIMITED WARRANTY - MEXICO, CENTRALAMERICA AND CARIBBEAN

Model:

Date of Purchase:

Distributor or Store Stamp:

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct

CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is war-

ranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain

exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is

determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁve (5) years* after the

date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center

location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the

proof of purchase should be included with the return product. This warranty does not apply to damage that

MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

*The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and Trade Titan™ Indus-

trial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED

Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb

fails the Work Light or Upgrade Bulb will be replaced free of charge.

*This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline

Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets,

Reconditioned product and Test & Measurement products. There are separate and distinct warranties avail-

able for these products.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product.

The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is

provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A

CONDITIONOFTHECONTRACTFORTHE PURCHASE OFEVERYMILWAUKEEPRODUCT. IF YOU DONOT

AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALLMIL-

WAUKEEBELIABLEFORANYINCIDENTAL,SPECIAL, CONSEQUENTIALORPUNITIVEDAMAGES,ORFOR

ANY COSTS,ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BEASACONSEQUENCE

OFANYDAMAGETO,FAILUREOF,OR DEFECTINANY PRODUCT INCLUDING, BUTNOTLIMITEDTO,ANY

CLAIMSFOR LOSS OF PROFITS. SOME STATESDO NOTALLOW THE EXCLUSION OR LIMITATIONOF IN-

CIDENTALOR CONSEQUENTIALDAMAGES,SOTHEABOVE LIMITATIONOR EXCLUSION MAYNOTAPPLY

TOYOU.THISWARRANTYIS EXCLUSIVEAND INLIEU OFALLOTHEREXPRESS WARRANTIES,WRITTEN

OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATIONANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A

PARTICULARUSEORPURPOSE;TOTHEEXTENTSUCHDISCLAIMER ISNOTPERMITTED BYLAW,SUCH

IMPLIED WARRANTIESARE LIMITED TO THE DURATION OF THEAPPLICABLE EXPRESS WARRANTYAS

DESCRIBEDABOVE.SOME STATES DO NOTALLOWLIMITATIONSONHOWLONGANIMPLIEDWARRANTY

LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil-

waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty

and non-warranty service on a Milwaukee electric power tool.

10 11

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

MONTAGE DE L'OUTIL

AVERTISSEMENT Ne recharger la

batterie qu’avec le chargeur spéciﬁé. Pour

les instructions de charge spéciﬁques, lire le

manuel d’utilisation fourni avec le chargeur

et les batteries.

DESCRIPTION FONCTIONNELLE

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

Pourinsérer labatterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est ﬁxée solidement.

PICTOGRAPHIE

Volts

Tension CD seul.

Impacts par minute á charge

(IPM)

Tours-minute á vide (RPM)

CUS Underwriters Laboratories, Inc.

États-Unis et Canada

1.Mandrin sans clé

(No de cat. 2403-20, 2404-20)

2.Collier sélecteur de

couple

3.Sélection de l’application

4.Sélecteur de vitesse

5.Crochet de ceinture

6.Indicateur de niveau d’énergie

7.Gâchette

8.Commutateur de commande

9.DEL

10.Mandrin d’entraînement hexagonal

(No de cat. 2402-20)

No de

Cat. Volts

DC Tr/min. à vide Coups-

Minute

Capacitié

Acier

Bois Maçon-

nerie

Mèche

plate Mèche

hélicoïdale Scie-

cloche Vis (diam.)

2402-20

2403-20

2404-20

Basse 0-450

Haute 0-1 700

Basse 0-450

Haute 0-1 700

Basse 0-450

Haute 0-1 700

S/O

Basse 6 750

Haute 25 500

6 mm

(1/4") Hex

13 mm

(1/2")

13 mm

(1/2")

29 mm

(1-1/8")

29 mm

(1-1/8")

29 mm

(1-1/8")

25 mm (1")

S/O

44 mm

(1-3/4")

44 mm

(1-3/4")

10 mm (3/8")

S/O

10 mm

(3/8")

SPÉCIFICATIONS

MANIEMENT

AVERTISSEMENT Il faut toujours

retirer la batterie et verrouiller la détente de

l’outil avant de changer ou d’enlever les ac-

cessoires. L’emploi d’accessoires autres que

ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes

à coques latérales.

Installation des embouts

Toujours retirer la batterie avant d’insérer ou de

retirer un embout. Choisir un embout dont le type

et la taille conviennent au type de vis utilisé.

No de Cat. 2402-20

Pourinstaller un embout, l’enfoncer dans la douille

jusqu’à ce que la bague revienne en place et que

l’embout se bloque en place.

Pour retirer un embout, tirer la bague vers

l’extérieur et tirer l’embout hors de la bague.

NOTE : Il n’est pas nécessaire d’étirer la bague

au moment d’installer et de retirer les embouts.

L’utilisateur peut toutefois avoir à effectuer cette

opération lors de la première utilisation.

Indicateur de charge de la batterie

Pourdéterminer l’autonomie de labatterie,appuyer

sur la gâchette.

Pour signaler la ﬁn de la charge, l’indicateur de

chargede la batteriemet à feu unelumière pendant

deux à trois secondes.

Perceuse à percussion/tournevis à percussion

et Perceuse/tournevis -

•Porter des protège-oreilles avec un marteau

perforateur. Une exposition au bruit peut provo-

quer une perte auditive.

•

Utiliserlespoignée(s)auxiliaire(s)siellessont

fournie(s) avec l’outil. La perte de contrôle peut

causer des blessures.

•Tenir lesoutilsparsessurfacesdepréhension

isoléeslorsdesopérationspendantlesquelles

l’accessoire de coupe peut entrer en contact

avec du câblage caché ou avec son propre

cordond’alimentation.Lecontactd’unaccessoire

de coupe avec un ﬁl sous tension « électriﬁe »

les pièces métalliques exposées de l’outil et peut

électrocuter l’utilisateur.

Tournevis -

•Lorsque l’outil électrique est utilisé pour un tra-

vail risquant de mettre le dispositif de ﬁxation

en contact avec des ﬁls électriques cachés,

tenez l’outil par les surfaces de prise isolées.

Le contact du dispositif de ﬁxation avec un ﬁl

sous tension « électriﬁe » les pièces métalliques

exposéesde l’outil et peut électrocuter l’utilisateur.

•Entretenez les étiquettes et marques du fab-

ricant. Les indications qu’elles contiennent sont

précieuses. Si elles deviennent illisibles ou se

détachent, faites-les remplacer gratuitement à un

centre de service MILWAUKEE accrédité.

•AVERTISSEMENT : La poussière dégagée par

perçage, sciage et autres travaux de construction

contient des substances chimiques reconnues

comme pouvant causer le cancer, des malfor-

mations congénitales ou d’autres troubles de

reproduction. Voici quelques exemples de telles

substances :

•Le plomb contenu dans la peinture au plomb.

•Le silice cristallin contenu dans la brique, le béton

et divers produits de maçonnerie.

•L’arsenic et le chrome servant au traitement chi-

mique du bois.

Lesrisques associés àl’expositionà ces substanc-

esvarient, dépendant de lafréquencedes travaux.

Aﬁn de minimiser l’exposition à ces substances

chimiques, assurez-vous de travailler dans un

endroit bien aéré et d’utiliser de l’equipement

de sécurité tel un masque antipoussière spéci-

ﬁquement conçu pour la ﬁltration de particules

microscopiques.

outils électriques sont dangereux dans les mains

d’utilisateurs non formés à leur usage.

•Entretien des outils électriques. S’assurer de

l’absence de tout désalignement ou de grip-

page des pièces mobiles, de toute rupture de

pièce ou de toute autre condition qui pour-

rait affecter le bon fonctionnement de l’outil

électrique. En cas de dommages, faire réparer

l’outil avant de l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la source de

nombreux accidents.

•Garder les outils de coupe affûtés et propres.

Les outils de coupe correctement entretenus et

bien affûtés risquent moins de se gripper et sont

plus faciles à manier.

•Utiliser l’outil électrique, les accessoires, les

grains etc. conformément à ces instructions

en tenant compte des conditions de travail

et de la tâche à effectuer. L’utilisation de cet

outil électrique pour effectuer une opération pour

laquelle il n’est pas conçu peut occasionner une

situation dangereuse.

ENTRETIEN

•Faire effectuer l’entretien de l’outil électrique

par un technicien qualiﬁé qui n’utilisera que

des pièces de rechange identiques. Lasécurité

d’utilisation de l’outil en sera préservée.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

•Ne recharger la batterie qu’avec le chargeur

spéciﬁé par le fabricant. Un chargeur qui convient

à un typede batterie peutcréer un risqued’incendie

s’il est utilisé avec un autre type de batterie.

•N’utiliser les outils électriques qu’avec les

batteries spécialement conçues pour eux.

L’utilisation de batteries d’autres marques peut

créer un risque de blessure et d’incendie.

•Lorsque la batterie est hors service, la ranger

à l’écart d’autres objets métalliques tels que

trombones, pièces de monnaie, clés, clous, vis

et autres petits objets métalliques qui peuvent

établir une connexion d’une borne à l’autre.

Un court-circuit aux bornes de la batterie peut

provoquer des brûlures ou un incendie.

•Du liquide peut être éjecté de la batterie en cas

de manutention abusive ; éviter tout contact.

En cas de contact accidentel avec les projec-

tions, rincer à l’eau. En cas de contact avec

les yeux, consulter un médecin. Le liquide

s’échappant de la batterie peut provoquer des

irritations ou des brûlures.

12 13

No de Cat. 2403-20, 2404-20

Votre outil sans ﬁl est équipé d’un verrouillage de

broche.Le mandrin peut être serré avec une seule

main, ce qui accroît la force de saisie sur le foret

ou la mèche.

Retirez toujours la pile ou verrouillez la gâchette

avant de monter ou retirer un accessoire de l’outil.

1.Pour ouvrir les mors du mandrin, tournez le

manchon dans le sens antihoraire.

Pour monter un foret, engagez-le à fond dans le

mandrin. Centrez le foret dans les mâchoires du

mandrinetlevez-leàenviron2mm(1/16”)dufond.

Lors de l’utilisation d’embouts de tournevis,

insérez l’embout sufﬁsamment loin pour que

les mâchoires du mandrin saisissent la portion

hexagonale de l’embout.

2.Pour fermer les mors du mandrin, tournez le

manchondanslesenshoraire. L’embout est ﬁxé

solidement lorsque le mandrin fait un bruit de

cliquetis et que le manchon ne peut plus pivoter.

3.Pour enlever l’embout, tournez le manchon dans

le sens antihoraire.

N.B. : Un bruit de cliquetis est normal lors de

l’ouvertureou de la fermeture du mandrin. Cebruit

faitpartiedelafonctiondeverrouillageetn’indique

aucun problème de fonctionnement du mandrin.

Sélection de la fonction de perçage ou de vis-

sage (No de cat. 2402-20, 2403-20)

1. Pour utiliser le mode de per-

çage, tourner le collier de ré-

glagede l’embrayage jusqu’à ce

que le symbole du perçage

soit aligné avec la ﬂèche.

2. Pour utiliser le mode de vis-

sage, tourner le collier de ré-

glage de l’embrayage jusqu’à

ce que le réglage d’embrayage

désiré soit aligné avec la ﬂèche.

S’il est réglé adéquatement,

l’embrayage glisse au couple approprié et évite

à l’utilisateur d’enfoncer excessivement les vis

dans différents matériaux et d’endommager les

vis ou l’outil.

Sélection de la fonction de percussion, de per-

çage ou de vissage (No de cat. 2404-20)

1. Pour utiliser le mode percus-

sion, tourner le collier sélecteur

jusqu’à ce que le symbole

de percussion soit aligné avec

la ﬂèche. Pour engager le mé-

canisme de percussion, main-

tenir sufﬁsamment de pression sur la mèche.

NOTE : Le numéro sélectionné sur le collier de

réglage de l’embrayage n’a aucune incidence

sur le fonctionnement de la perceuse en mode

percussion.

NOTE : Si des mèches au carbure sont em-

ployées, ne pas utiliser d’eau pour stabiliser

la poussière. Ne pas tenter de percer les tiges

d’armature en acier, puisque cela endommag-

erait les mèches au carbure.

2. Pour utiliser le mode perçage

seulement, tourner le collier de

réglage de l’embrayage jusqu’à

ce que le symbole du per-

çage soit aligné avec la ﬂèche

NOTE : Le numéro sélectionné sur le collier de

réglage de l’embrayage n’a aucune incidence

sur le fonctionnement de la perceuse en mode

perçage.

3. Pour utiliser le mode vissage,

tourner le collier de réglage de

l’application jusqu’à ce que le

symbole du vissage soit

aligné avec la flèche. Puis,

tourner le collier de réglage

de l’embrayage jusqu’à ce que le réglage

d’embrayage désiré soit aligné avec la ﬂèche.

S’il est réglé adéquatement, l’embrayage

glisse au couple approprié et évite à l’utilisateur

d’enfoncerexcessivement les vis dans différents

matériaux et d’endommager les vis ou l’outil.

Les spécifications de couple susmentionnées

sont approximatives et basées sur une batterie à

pleine charge.

SPÉCIFICATIONS DE COUPLE

Réglage de

l’accoupement

N•m Applications

1-5

6-10

11-15

16-18

0,6 - 1,7

1,8 - 2,5

2,6 - 3,2

3,3 - 4,5

Petites vis dans le bois mou.

Vis moyennes dans le bois mou

ou petites vis dans le bois dur.

Grosses vis dans le bois mou.

Vis moyennes dans le bois

durou grosses vis dans le bois

dur avec trou-guide.

N.B. Les réglages indiqués au tableau étant approximatifs,

il est conseillé de tester différents réglages sur un morceau

de matériau de rebut avant de commencer à enfoncer les vis

dans le matériau à ouvrer.

Sélection de la vitesse

Le sélecteur de vitesse est au-dessus du carter du

moteur.Laisser l’outil s’arrêter complètement avant

dechanger de vitesse. Voir«Applications»pourles

vitessesrecommandéesdans diverses conditions.

1. Pour la vitesse lente, pousser

le sélecteur de vitesse pour

afﬁcher le « 1 ».

2. Pourla vitesse rapide, pousser

le sélecteur de vitesse pour

afﬁcher le « 2 ».

Utilisation du commutateur

Le commutateur peut être réglé sur trois positions:

marche avant, marche arrière et verrouillée. En

raisond’unmécanismede verrouillage, le commu-

tateurnepeut être réglé que lorsque la commande

MARCHE/ARRÊT n’est pas enfoncée. Toujours

laisser le moteur s’arrêter complètement avant

d’utiliser le commutateur.

Pourune rotation en marche avant

(dans le sens horaire), pousser le

commutateur sur le côté droit de

l’outil.Vériﬁer la direction de rota-

tion avant utilisation.

Pour une rotation en marche ar-

rière (dans le sens anti-horaire),

pousser le commutateur sur le côté

gauche de l’outil. Vériﬁer la direc-

tion de rotation avant utilisation.

Pourverrouiller la détente,pousser

le commutateur vers la position

centrale. La détente ne fonctionne

pas tant que le commutateur est

sur la position verrouillée cen-

trale. Toujours verrouiller la dé-

tente ou déposer la batterie avant

d’effectuerun entretien, de changer

d’accessoire,de remiser l’outil et toutes lesfoisque

l’outil est inutilisé.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement

la poignée et tirer sur la détente.

NOTE : Une DEL s’allume lorsque la gâchette

est tirée.

2. Pourfairevarier la vitesse,augmenterou réduire

la pression sur la détente. La vitesse augmente

enfonction de la pressionexercée sur la détente.

3. Pourarrêter l’outil, relâcher la détente.S’assurer

que la mèche s’arrête complètement avant de

poser l’outil.

Protection de la batterie

L’outil est doté d’un circuit intelligent qui permet

d’évaluer l’appel de courant, la température et les

chutes de tension aﬁn d’éviter les dommages à la

batterie et de prolonger sa durée de vie.

Lors de situations de coincement ou de blocage

impliquant un couple très élevé, ou lors d’un court

circuit, des situations qui engendrent un important

appel de courant, l’outil vibre pendant environ cinq

secondes, l’indicateur de charge de la batterie

met à feu une lumière, et l’outil s’éteindra. Pour le

réinitialiser, relâcher la gâchette. Dans des condi-

tions de fonctionnement extrêmes, la température

interne de la batterie peut devenir très élevée. Si

celase produit, l’indicateur de charge de la batterie

met à feu une lumière et la batterie s’éteint.

Marche arrière

Pousser de la

GAUCHE

Verrouillage

Pousser vers le

CENTRE

Marche avant

Pousser

de la DROITE

AVERTISSEMENTPour minimiser les

risques d’explosion, choc électrique et dom-

mages à la propriété, inspectez toujours l’aire

de travail pour y déceler les ﬁls électriques

ou les tuyaux avant d’entreprendre le forage.

APPLICATIONS

Perçage du bois, des matériaux synthétiques

et du plastique

Lorsque vous percez du bois, des matériaux syn-

thétiques et du plastique, faire tourner le collier de

sélection jusqu’à ce que le symbole perforateur

apparaisse. Démarrez lentement la perceuse

et augmentez graduellement la vitesse à mesure

que vous percez. Lors du perçage dans le bois,

utilisez des mèches ou des forets hélicoïdaux.

Utiliseztoujours des forets ou des mèches bienaf-

fûtés.Lorsquevousutilisez des forets hélicoïdaux,

retirez-les fréquemment du trou pour enlever les

copeaux des goujures. Aﬁn de réduire les risques

d’éclatement, appuyez la pièce sur un morceau

de bois de rebut. Sélectionnez des vitesses lentes

pour le perçage de matières plastiques qui ont un

point de fusion assez bas.

Perçage dans du métal

Lorsdu perçage dans du métal, faire tourner le col-

lierdesélectionjusqu’àceque le symbole perfora-

teur apparaisse.Utilisez desforets hélicoïdaux

àhaute vitesse en acier ou des scies-cloches. Utili-

sezun centrage au pointeau dans letroude départ.

Lubriﬁez les forets avec de l’huile de coupe lors du

perçage dans le fer ou l’acier. Utilisez un ﬂuide de

refroidissement lors du perçage de métaux non-

ferreux comme le cuivre, le laiton ou l’aluminium.

Calez le matériau pour éviter un coincement ou

une distorsion lors du débouchage de la coupe.

Perçage de la maçonnerie

Lors du perçage dans la maçonnerie, sélection-

nez le mode marteau perforateur . Utilisez

des forets à haute vitesse avec pointe au carbone.

Les matériaux de maçonnerie moins durs, comme

un bloc de cendre, exigent peu de pression. Les

matériaux durs, comme le béton, exigent plus de

pression. Un débit régulier de poussière indique

une bonne vitesse de perçage. Ne laissez pas le

forettourner dans le trou sans percer.N’utilisezpas

d’eaupourabattre la poussière ou refroidir le foret.

Ces deux pratiques endommagent le carbone.

Enfonçage de vis et vissage d’écrou

Percez un trou pilote lorsque vous enfoncez des

visdans des matériaux épais ou durs. choisissez le

modede tournevis . Réglez le collier sélecteur

de couple à la position correcte et à une vitesse

lente.Utilisez le bon typeetla bonne taille d’embout

de tournevis pour le type de vis utilisé. Placez un

foret pour tournevis dans la vis et le bout de lavis

sur la pièce à travaillez; appuyez fermement avant

d’appuyer sur la gâchette. Vous pouvez enlever

les vis en inversant le sens de rotation du moteur.

Surcharge

Une surcharge continue peut endommager l’outil

ou le bloc de piles en permanence.

14 15

Entretien de l’outil

Gardezl’outil,labatterieetlechargeurenbonétaten

adoptant un programme d’entretien ponctuel. Après

une période de six mois à un an, selon l’utilisation,

renvoyez l’outil, la batterie et le chargeur à un centre

de service MILWAUKEE accrédité pour les services

suivants:

• Lubriﬁcation

• Inspection et nettoyage de la mécanique (engre-

nages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, moteur)

• Vériﬁcation du fonctionnement électromécanique

Sil’outilnedémarrepasou nefonctionnepasàpleine

puissance alors qu’il est branché sur une batterie

complètementchargée,nettoyezles pointsdecontact

entre la batterie et l’outil. Si l’outil ne fonctionne tou-

jours pas correctement, renvoyez l’outil, le chargeur

et la batterie à un centre de service MILWAUKEE

accrédité, aﬁnqu’on en effectue la réparation (voir

“Réparations”).

Nettoyage

Débarrassez les évents du chargeur et de l’outil

desdébrisetdelapoussière.Gardez les poignées

de l’outil propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil, du chargeur et de

la batterie doit se faire avec un linge humide et un

savon doux. Certains nettoyants tels l’essence, la

térébenthine,lesdiluants à laque ou à peinture, les

solvants chlorés, l’ammoniaque et les détergents

d’usage domestique qui en contiennent pourraient

détériorer le plastique et l’isolation des pièces. Ne

laissez jamais de solvants inﬂammables ou com-

bustibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ENTRETIEN

AVERTISSEMENT Pour minimiser

les risques de blessures corporelles, dé-

branchez le chargeur et retirez la batterie

du chargeur ou de l’outil avant d’y effectuer

des travaux d’entretien. Ne démontez jamais

l’outil, la batterie ou le chargeur. Pour toute

réparation, consultez un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT Pour minimiser

les risques de blessures ou de dommages à

l'outil, n'immergez jamais l'outil, la batterie

ou le chargeur et ne laissez pas de liquide

s'y inﬁltrer.

ACCESOIRES

AVERTISSEMENT Retirez toujours

la batterie avant de changer ou d’enlever les

accessoires. L’utilisation d’autres acces-

soires que ceux qui sont spécifiquement

recommandés pour cet outil peut comporter

des risques.

Pour une liste complète des accessoires, prière de

sereporter au catalogue MILWAUKEE Electric Tool

ou visiter le site internet www.milwaukeetool.com.

Pourobtenir un catalogue, il sufﬁt de contactervotre

distributeur local ou l'un des centres-service.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon

de garantie couvre tous les vices de matériau et de fabrication que peut afﬁcher cet outil électrique. Pour assurer la

validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du

magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé,

veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des acces-

soires ou d’autres composants, composer sans frais le 1-800-832-1949 aﬁn d’obtenir les coordonnées du centre de

réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du

distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera

remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a)Sileproduita été utilisépouruneﬁnautrequecelle indiquée dans leguidedel’utilisateurﬁnaloule manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modiﬁé ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les

risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

Chaque outil électrique MILWAUKEE (y compris les produits sans ﬁl [outils, piles, chargeur de piles, lampe de travail];

consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine

être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou

remplaceratoute pièce d’unoutil électrique qui, après examen par MILWAUKEE,s’estavérée être affectée d’un vice de

matériauoude fabrication pendant une périodede cinq (5) ans* aprèsladate d’achat, sauf indicationcontraire.Retourner

l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en

port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives

de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altéra-

tions, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™,

et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de

la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉLest une garantie À VIE limitée à l’acheteur

d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail

et l’ampoule seront remplacées sans frais.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air,

aux blocs piles pour outils sans ﬁl, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-

charge– électrique, à levier et à chaîne (manuel),aux vestes chauffantesM12™, aux produitsréusinés, ni aux produits

d’essai et de mesure. Il existe des garanties distinctes pour ces produits.

L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁcier de la garantie en vigueur sur un outil électrique

MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est

fournie lorsqu’une demande de service sous garantie est présentée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX

PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS

N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGEACCESSOIRE, SPÉCIAL OU INDIRECT,

DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE

PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-

DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE

AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LALOI.

MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE

IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE.

DANSLAMESUREOÙUNETELLE STIPULATIOND’EXONÉRATIONN’ESTPAS PERMISE PAR LALOI,LADURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LAPÉRIODE APPLICABLE DE LAGARANTIE EXPRESSE, TEL

QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE

DURÉEDES GARANTIES IMPLICITES,LES RESTRICTIONS CIDESSUS PEUVENT NE PASÊTREAPPLICABLES.

LAPRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAVMILWAUKEE,dans la section Pièces & Service du site Web de MILWAUKEE,

à l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) aﬁn de trouver le centre de

réparations en usine MILWAUKEE le plus près.

16 17

SEGURIDAD EN EL ÁREA

DE TRABAJO

SEGURIDAD ELÉCTRICA

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

•Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

•No utilice herramientas eléctricas en atmós-

feras explosivas, como en la presencia de

líquidos, gases o polvo inﬂamables. Las her-

ramientas eléctricas crean chispas que pueden

incendiar el polvo o las emanaciones.

•Mantenga a los niñosy otras personasalejadas

mientras utiliza una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

•Los enchufes de las herramientas eléctricas

deben ser del mismo tipo que el toma-

corrientes. Nunca realice ningún tipo de

modiﬁcación en el enchufe. No use enchufes

adaptadores con herramientas eléctricas

con conexión a tierra. Se reducirá el riesgo de

descargaeléctrica si no se modiﬁcan losenchufes

y los tomacorrientes son del mismo tipo.

•Evite el contacto corporal con superﬁcies con

conexión a tierra, como tuberías, radiadores,

estufas y refrigeradores. El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a

tierra.

•No exponga la herramientas eléctricas a la

lluvia o a condiciones de humedad. El agua

que entra en una herramienta eléctrica aumenta

el riesgo de descarga eléctrica.

•No abuse del cable. Nunca use el cable para

transportar la herramienta eléctrica, tirar de

ella o desenchufarla.Mantenga el cable alejado

del calor, los bordes aﬁlados o las piezas en

movimiento.Los cables dañados oenmarañados

aumentan el riesgo de descarga eléctrica.

•Cuando se utiliza una herramienta eléctrica

en el exterior, use una extensión que sea

apropiada para uso en el exterior. El uso de un

cable apropiado para el exterior reduce el riesgo

de descarga eléctrica.

•Si debe operar una herramienta eléctrica en un

lugar húmedo, utilice un suministro protegido

por un interruptor de circuito con conexión a

tierra (GFCI). Usar un GFCI reduce el riesgo de

que se produzcan descargas eléctricas.

herramientaeléctrica puede tener como resultado

lesiones personales graves.

•Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar un equipo

de protección apropiado para la situación, como

una máscara antipolvo, zapatos de seguridad

antideslizantes, un casco o protección auditiva,

reducirá las lesiones personales.

•Evite el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la toma de

alimentación o a la batería, al levantar o mover

la herramienta. Mover herramientas con el dedo

en el interruptor o enchufarlas con el interruptor

en la posición de encendido contribuye a que se

produzcan accidentes.

•Quite todas las llaves de ajuste antes de

encender la herramienta. Una llave que esté

acoplada a una pieza giratoria de la herramienta

puede provocar lesiones personales.

•No se estire demasiado. Mantenga los pies

bien asentados y el equilibrio en todo mo-

mento. Esto permite tener mejor control de la

herramientaeléctrica en situaciones inesperadas.

•Vístase de manera apropiada. No lleve ropa

suelta ni joyas. Mantenga el cabello, la ropa y

los guantes lejos de la piezas en movimiento.

La ropa ﬂoja, las joyas o el cabello largo pueden

quedar atrapados en las piezas en movimiento.

•Si se proporcionan dispositivos para la conex-

ión de sistemas de recolección y extracción de

polvo, asegúrese de que estén conectados y

se usen apropiadamente. El uso de estos dis-

positivos puede reducir los peligros relacionados

con el polvo.

SEGURIDAD PERSONAL

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar

una descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁere a su

herramientaoperadaporconexión(cable)alaredeléctricaopormediodeunabatería(inalámbrica).

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

•No fuerce la herramienta eléctrica. Use la her-

ramienta eléctrica correcta para la aplicación.

Laherramienta eléctrica correcta funcionarámejor

y de manera más segura a la velocidad para la

que se diseñó.

•No use la herramienta eléctrica si el interruptor

no la enciende ni la apaga. Cualquier herrami-

enta eléctrica que no se pueda controlar con el

interruptor es peligrosa y se debe reparar.

•Desconecte el enchufe de la toma de aliment-

ación y/o la batería de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar las herramientas eléc-

tricas. Dichas medidas preventivas de seguridad

reducenel riesgo de que la herramienta se prenda

accidentalmente.

•Almacene las herramientas eléctricas fuera

del alcance de los niños y no permita que

•Manténgase alerta, ponga cuidado a lo que

está haciendo y use el sentido común cuando

utilice una herramienta eléctrica. No use una

herramienta eléctrica cuando está cansado o

bajo la inﬂuencia de drogas, alcohol o medici-

nas. Despistarse un minuto cuando se utiliza una

MANTENIMIENTO

REGLAS ESPECIFICAS

DE SEGURIDAD

personas no familiarizadas con ellas o estas

instrucciones las utilicen. Las herramientas

eléctricasson peligrosas enlasmanos de usuarios

no capacitados.

•Mantenimiento de las herramientas eléctricas.

Revise que no haya piezas móviles que estén

desalineadas o que se atasquen, piezas rotas

ni ninguna otra condición que pueda afectar

el funcionamiento de la herramienta eléctrica.

Si se encuentran daños, haga que le reparen

la herramienta antes de usarla. Las herrami-

entas mal mantenidas son la causa de muchos

accidentes.

•Mantenga las herramientas de corte limpias

y aﬁladas. Es menos probable que se atasquen

las herramientas de corte con ﬁlos aﬁlados que

semantienen de manera apropiada y también son

más fáciles de controlar.

•Use la herramienta eléctrica, los accesorios,

las brocas, etc. siguiendo estas instrucciones,

teniendo en cuenta las condiciones de trabajo

y la tarea que se va a realizar. El uso de la her-

ramientaeléctricaparaoperacionesdiferentesde

aquellas para las que se diseñó podría originar

una situación peligrosa.

•Recárguela solamente con el cargador es-

peciﬁcado por el fabricante. Un cargador que

sea apropiado para un tipo de batería puede crear

riesgode incendio cuando se use con otra batería.

•Use las herramientas eléctricas solamente con

baterías especíﬁcamente diseñadas. El uso de

cualquier otro tipo de batería puede crear riesgo

de lesiones o incendio.

•Cuando no se use la batería manténgala

alejada de otros objetos de metal como clips

para papel, monedas, llaves, clavos, tornillos

u otros objetos demetal pequeños que puedan

realizaruna conexión entre los bornes. Realizar

un cortacircuito en los terminales de la batería

puede provocar quemaduras o un incendio.

•Bajo condiciones abusivas, puede salir líquido

expulsado de la batería; evitar el contacto. Si

se produce un contacto accidental, lavar con

agua. Si el líquido entra en contacto con los

ojos buscar ayuda médica adicional. El líquido

que sale despedido de la batería puede causar

irritaciones o quemaduras.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

•Haga que un técnico calificado realice el

mantenimientode la herramienta eléctrica utili-

zando solamente piezas de repuesto idénticas.

Esto asegurará que se mantiene la seguridad de

la herramienta eléctrica.

Taladros percutores/destornilladores y talad-

ros/destornilladores

•Lleve protectores auditivos cuando use la

broca de impacto. La exposición a ruido puede

producir la pérdida de la audición.

•

Use las empuñaduras auxiliares si se propor-

cionanconlaherramienta.Lapérdidadecontrol

puede causar lesiones personales.

•Sostenga las herramientas eléctricas de las

superﬁcies de sujeción aisladas al llevar a

cabo una operación en la que el accesorio

de corte pueda hacer contacto con cableado

oculto. El contacto del accesorio de corte con un

cablequeconduzcaelectricidadpuedehacerque

las partes metálicas de la herramienta se electri-

ﬁquen y podría ocasionar una descarga eléctrica

al operador.

Destornilladores-

•Sostenga la herramienta eléctrica de las su-

perﬁcies de sujeción aisladas al llevar a cabo

una operación en la que el tornillo pueda hacer

contactocon cableado oculto. Elcontacto de los

tornillos con un cable que conduzca electricidad

puede hacer que las partes metálicas de la her-

ramienta se electriﬁquen y podría ocasionar una

descarga eléctrica al operador.

•Guarde las etiquetas y placas de especiﬁca-

ciones. Estas tienen información importante.

Si son ilegibles o si no se pueden encontrar,

póngase en contacto con un centro de servicio

de MILWAUKEE para una refacción gratis.

•ADVERTENCIA : Algunas partículas de polvo

resultantesdel lijado mecánico, aserrado, esmer-

ilado, taladrado y otras actividades relacionadas

a la construcción, contienen sustancias químicas

que se saben ocasionan cáncer, defectos con-

génitos u otros daños al aparato reproductivo. A

continuación se citan algunos ejemplos de tales

sustancias químicas:

•plomo proveniente de pinturasconbasedeplomo

•sílice cristalino proveniente de ladrillos, cemento

y otros productos de albañilería y

•arsénico y cromo provenientes de madera quími-

camente tratada.

El riesgo que usted sufre debido a la exposición

varía dependiendo de la frecuencia con la que

usted realiza estas tareas. Para reducir la ex-

posición a estas sustancias químicas: trabaje

en un área bien ventilada, y utilice equipo de

seguridadaprobado como, por ejemplo, máscaras

contra el polvo que hayan sido especíﬁcamente

diseñadas para ﬁltrar partículas microscópicas.

18 19

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

Para introducir la batería, deslícela en el cuerpo

de la herramienta. Asegúrese de que quede bien

ﬁrme en su posición.

ENSAMBLAJE

ADVERTENCIA Recargue la batería

sólo con el cargador especiﬁcado para ella.

Para instrucciones especíﬁcas sobre cómo

cargar, lea el manual del operador suminis-

trado con su cargador y la batería.

DESCRIPCION FUNCIONAL

SIMBOLOGÍA

Volts

Corriente directa

Impactos por minuto bajo

carga (IPM)

Revoluciones por minuto sin

carga (RPM)

CUS Underwriters Laboratories, Inc.

Estados Unidos y Canadá

Cat. No. Volts

cd rpm Impactos

Per Minute

Capacidades

Acero

Madera

Concreto

Broca

Plana Broca de

Berbiquí

Broca Hueca

Cilíndrica de

Bordes Tornillos

(diam.)

2402-20

2403-20

2404-20

Baja 0-450

Alta 0-1700

Baja 0-450

Alta 0-1700

Baja 0-450

Alta 0-1700

n/a

Baja 6750

Alta 25,500

6 mm

(1/4") Hex

13 mm

(1/2")

13 mm

(1/2")

29 mm

(1-1/8")

29 mm

(1-1/8")

29 mm

(1-1/8")

25 mm

(1")

25 mm

(1")

25 mm

(1")

n/a

44 mm

(1-3/4")

44 mm

(1-3/4")

10 mm

(3/8")

10 mm

(3/8")

10 mm

(3/8")

n/a

10 mm

(3/8")

ESPECIFICACIONES

1.Mandril sin chaveta

(Cat. No. 2403-20, 2404-20)

2.Collar del selector de

par torsor

3.Selección de la aplicación

4.Interruptor de selección de

velocidad

5.Crochet de ceinture

6.Indicador de carga

7.Gatillo

8.Interruptor de control

9.LED

10.Mandrin d’entraînement hexagonal

(Cat. No. 2402-20)

Cómo seleccionar el modo taladro

o destornillador (Cat.No. 2402-20, 2403-20)

1.Para usar el modo taladro,

rote el anillo para protección de

engranajeshastaqueelsímbolo

de taladro aparezca alin-

eado con la ﬂecha.

2.Para usar el modo destornilla-

dor, roteel anillo para protección

de engranajes hasta que el sím-

bolo de destornillador aparezca

alineado con la ﬂecha.

El embrague ajustable, cuando

está bien ajustado, patinará al par de torsión

preestablecido para impedir que el tornillo entre

demasiado en diferentes materiales y para im-

pedir dañar el tornillo o la herramienta.

Cómo seleccionar el modo taladro de per-

cusión, taladro o destornillador

(Cat. No. 2404-20)

1.Para usar el modo taladro de

percusión, roteelanilloselector

de aplicación hasta que el sím-

bolo detaladrodepercusión

aparezca alineado con la ﬂecha.

Aplique presión sobre la broca

para activar el mecanismo de martilleo.

NOTA: El número seleccionado en el anillo para

protección de engranajes no tiene efecto sobre

la función del taladro en el modo taladro de

percusión.

NOTA: Cuando se usen brocas de carburo, no

use agua para reducir el polvo. No intente tal-

adrar varillas de refuerzo de acero. Esto dañará

las brocas de carburo.

2.Para usar el modo taladro

únicamente, rote el anillo se-

lector de aplicación hasta que el

símbolo detaladro aparezca

alineado con la ﬂecha. NOTA: El

númeroseleccionado en el anillo

para protección de engranajes no tiene efecto

sobre la función del taladro en el modo taladro.

3.Para usar el modo destornil-

lador, rote el anillo selector de

aplicación hasta que el símbolo

de tornillo aparezca alineado

conla ﬂecha. Luego rote elanillo

para protección de engranajes

hastaqueelsímbolodedestornilladoraparezca

alineado con la ﬂecha. El embrague ajustable,

cuando está bien ajustado, patinará al par de

torsión preestablecido para impedir que el tor-

nillo entre demasiado en diferentes materiales

y para impedir dañar el tornillo o la herramienta.

OPERACION

ADVERTENCIA Parareducirelriesgo

de lesiones, extraiga siempre la batería antes

de acoplar o desacoplar accesorios. Utilice

únicamente accesorios específicamente

recomendados para esta herramienta. El

uso de accesorios no recomendados podría

resultar peligroso.

ADVERTENCIA Para reducir el

riesgo de lesiones, use siempre lentes de se-

guridad o anteojos con protectores laterales.

Indicador de carga

Para determinar la cantidad de carga que queda

en la batería, pulse el gatillo. El indicador de carga

se encenderá durante 2-3 segundos.

Paraindicar el ﬁnaldela carga, una luzenel indica-

dor de carga se encenderá durante 2-3 segundos.

Instalación de brocas

Antes de introducir o retirar las brocas, siempre

se debe retirar la batería. Seleccione la broca del

estiloy el tamaño adecuados para el tipo de tornillo

que está usando.

Cat. No. 2402-20

Para instalar la broca, presione la broca en el cas-

quillohasta que el anillo vuelva a calzar en su lugar

y la broca se encuentre trabada en su posición.

Para retirar la broca, extraiga el anillo, luego ex-

traiga la broca.

NOTA: No es necesario mantenerel anillo afuera al

instalar y retirar las brocas. La primera vez que se

utilizala herramienta, es posible que sea necesario

extraer el anillo.

Cat. No. 2403-20, 2404-20

Su herramienta inalámbrica está equipada con un

bloqueo del vástago. El portabrocas puede apre-

tarse con una mano, creando fuerzas de sujeción

más altas en la broca.

Antesde meter osacarlas brocas, siempresedebe

extraer la batería o ponerle el seguro al gatillo.

1. Para abrir las mordazas del portabrocas, gire el

anillo en dirección antihoraria.

Si se usan brocas para taladrar, deje que la

broca toque el fondo del portabrocas. Centre la

broca en las mordazas del portabrocas y súbala

aproximadamente 1/16 pulg. del fondo.

Si se usan brocas con destornillador, introduzca

la broca lo suﬁciente para que las mordazas

sujeten la sección hexagonal de la broca.

2.Paracerrarlas mordazas del portabrocas, gire el

anillo en dirección horaria. La broca queda ase-

guradacuando el portabrocas hace un sonido de

matracaynoesposiblehacergirar más el anillo.

3.Para sacar la broca, gire el anillo en dirección

antihoraria.

NOTA: Cuando se abra o cierre el portabrocas es

posibleque se oiga un ruido de matraca. Esteruido

es parte del dispositivo de bloqueo y no indica un

problema en el funcionamiento del portabrocas.

20 21

ESPECIFICACIONES DE TORQUE

Ajuste del

embrague N•m Applicaciones

1-5

6-10

11-15

16-18

0,6-1,7

1,8-2,5

2,6-3,2

3,3-4,5

Tornillos pequeños en madera suave.

Tornillos medianos en madera suave o

tornillos pequeños en madera dura.

Tornillolargosenmaderasuave.Tornillos

medianosenmadera dura o tornilloslar-

gosenmaderaduraconperforaciónpiloto.

NOTA: Dado que los niveles de ajuste mostrados en el cuadro

son solo una referencia, se sugiere usar un pedazo de material de

desperdicioyprobar en éllosdiferentes ajustes del embragueantes

de proceder a colocar tornillos en el material de trabajo.

Selección de la velocidad

El selector de velocidad está sobre el alojamiento

del motor. Deje que la herramienta se detenga por

completo antes de cambiar velocidades. Consulte

“Aplicaciones”para las velocidades recomendadas

para varias situaciones.

1.Para seleccionar la velocidad

baja, empuje el selector para

mostrar el “1”.

2.Para seleccionar la velocidad

alta, empuje el selector para

mostrar el “2”.

Marcha atrás

Empuje desde la

IZQUIERDA

Traba

Empuje al

CENTRO

Marcha adelante

Empuje desde la

DERECHA

Utilización del interruptor de control

El interruptor de control se puede colocar en tres

posiciones diferentes: avance, retroceso y bajo

seguro. Debido a un mecanismo de traba, el in-

terruptor de control se puede cambiar de posición

únicamentecuando el interruptor de ENCENDIDO/

APAGADO no esté presionado. Para poder usar

el interruptor de control, siempre se debe esperar

a que el motor se pare por completo.

Para avanzar (el giro es en el sen-

tido de las manecillas del reloj), se

presiona el interruptor de control

colocado al lado derecho del ta-

ladro. Veriﬁcar la dirección del

giro antes de usarlo.

Para retroceder (el giro es en el

sentidoopuesto a las manecillasdel

reloj), se presiona el interruptor de

control colocado al lado izquierdo

del taladro. Veriﬁcar la dirección

del giro antes de usarlo.

Para ponerle el seguro al gatillo,

el interruptor de control se coloca

en la posición central. El gatillo no

funcionara mientras el interruptor

decontrol se encuentre bajo seguro

en la posición central. Se le debe

ponerelseguro al gatillo antes de quitar la batería,

cambiaraccesorios, dar mantenimiento, almacenar

eltaladro y siempre que éste noestésiendo usado.

Encendido, parada y control de la velocidad

1.Para encender la herramienta, agarre el mango

ﬁrmemente y apriete el gatillo.

NOTA: Las vueltas luz LED en cuando el dis-

parador se tira.

2.Paracambiar la velocidad,aumenteo disminuya

lapresión sobre el gatillo. Cuanto más se apriete

el gatillo, mayor será la velocidad.

3.Para parar la herramienta, suelte el gatillo.

Asegúrese de que la broca se detiene por com-

pleto antes de soltar la herramienta.

Protección de la batería

Para proteger la batería de daños y extender su

duración, el circuito inteligente de la herramienta

monitoreaelconsumodecorriente,latemperatura

y las caídas de voltaje.

Ensituacionesconunafuerzadetorsióndemasia-

do alta, agarrotamiento, paros y cortocircuitos que

causenun alto consumo decorriente,la herramien-

ta vibrará durante aproximadamente 5 segundos,

el indicador de carga se encenderá, y después se

apagará. Para reajustarla, suelte el gatillo.

En situaciones extremas, es posible que la tem-

peratura interna de la batería aumente excesiva-

mente. Si esto sucede, el indicador de carga se

encenderá y la batería se apagará.

Las especiﬁcaciones de torque mostradas en este

cuadroson valores aproximadosobtenidos con una

batería con plena carga. APPLICACIONES

Taladrado en madera, materiales compuestos

y plásticos

Cuandotaladre en madera, materialescompuestos

y plásticos, seleccione el modo que perfora

.Comience a taladrar a una velocidad lenta y au-

mentela velocidad gradualmenteconformetaladra.

Cuandotaladre en madera, use brocas de berbiquí

para madera o brocas helicoidales. Siempre use

brocas aﬁladas. Cuando use brocas helicoidales,

tirede la broca hacia fuera del oriﬁcio para eliminar

lasrebabasdelasestríasdelabroca.Parareducir

la producción de astillas, apoye el trabajo con una

pieza de material de desecho. Se recomienda

seleccionar velocidades lentas para plásticos con

un punto de derretimiento bajo.

Taladrado en metal

Cuando taladre en metal, seleccione el modo que

perfora . Use brocas helicoidales de acero

de alta velocidad o brocas huecas cilíndricas de

bordes. Use un punzón central para perforar el

oriﬁcio. Lubrique las brocas para taladros con

aceiteparacorte cuando taladre en hierro o acero.

Utiliceun refrigerante cuandotaladreen metales no

ferrososcomo cobre, latón o aluminio. Coloque un

respaldo en el material para evitar que se doble o

distorsione una vez realizada la operación.

Taladrado en concreto

Cuando taladre en concreto, seleccione el

modode operación martilleo-taladrado. Usebrocas

depunta de carburo de alta velocidad. El taladrado

en materiales suaves como bloques de hormigón

de escorias, requiere poca presión. Materiales

duros como el concreto, requieren más presión.

Se sabe que se está taladrando a un ritmo adec-

uado cuando se produce un ﬂujo parejo y suave

depolvo.No permita que la broca gire en el oriﬁcio

sin cortar. No utilice agua para asentar el polvo

o enfriar la broca. Ambas acciones ocasionarán

daños al carburo.

Cómo colocar tornillos y tuercas

Perforeun oriﬁciopilotocuando coloque tornillos en

materialesgruesos o duros. Seleccione el atornilla-

domodo .Coloqueelcollar del selector de par

torsoren la posición correcta yajustela velocidad a

“baja”. Use el estilo y tamaño de destornillador de

berbiquí correcto para el tipo de tornillo que está

utilizando. Con el destornillador de berbiquí en el

tornillo, coloque la punta del tornillo en la pieza

de trabajo y aplique presión ﬁrmemente antes de

oprimir el gatillo. Los tornillos pueden extraerse

colocando el motor en dirección de retroceso.

Sobrecarga

La sobrecarga continua podría ocasionar daño

permanente a la herramienta o a la batería.

ADVERTENCIA Para reducir el

riesgo de electrocución, antes de taladrar o

colocar tornillos veriﬁque que en el área de

trabajo no hayan tuberías o cables ocultos.

22 23

Mantenimiento de la herramienta

Adopte un programa regular de mantenimiento

y mantenga sus baterías y cargador en buenas

condiciones. Despues de 6 meses a un año,

dependiendo del uso dado, envíe su herra-

mienta, batería y cargador, al Centro de Servicio

MILWAUKEE mas cercano para que le hagan:

• Lubricación

• Inspección mecánica y limpieza (engranes,

ﬂechas, baleros, carcaza, etc.)

• Inspección eléctrica (batería, cargador, motor)

• Probarlapara asegurar una adecuada operación

mecánicay eléctrica

Si la herramienta no arranca u opera a toda su

potenciaconunabateríacompletamentecargada,

limpie, con una goma o borrador, los contactos de

la batería y de la herramienta. Si aun asi la her-

ramienta no trabaja correctamente, regrésela, con

el cargador y la batería, a un centro de servicio

MILWAUKEE para que sea reparada.

MANTENIMIENTO

ADVERTENCIA Para reducir el

riesgo de una lesión, desconecte siempre la

herramienta antes de darle cualquier man-

tenimiento. Nunca desarme la herramienta ni

trate de hacer modiﬁcaciones en el sistema

eléctrico de la misma. Acuda siempre a un

Centro de Servicio MILWAUKEE para TODAS

las reparaciones.

ADVERTENCIA Para reducir el

riesgo de una explosión, no queme nunca

una batería, aun si está dañada, “muerta” o

completamente descargada.

Limpieza

Limpieel polvo y suciedadde las ventilas del carga-

dor y la herramienta. Mantenga los mangos y em-

puñaduraslimpios, secos y libresdeaceite o grasa.

Use solo jabón neutro y un trapo húmedo para

limpiar la herramienta, batería y el cargador, ya

que algunos substancias y solventes limpiadores

sondañinos a los plásticos y partesaislantes.Algu-

nos de estos incluyen: gasolina, turpentina,thíner,

lacas,thíner para pinturas, solventes para limpieza

con cloro, amoníaco y detergentes caseros que

tengan amonia. Nunca usa solventes inﬂamables

o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están da-

ñados, envíela al centro de servicio más cercano.

Para una lista completa de accessorios, reﬁérase

a su catálogo MILWAUKEE Electric Tool o visite

nuestro sitio en Internet: www.milwaukeetool.com.

Para obtener un catálogo, contacte su distribuidor

local o uno de los centros de servicio.

ACCESORIOS

ADVERTENCIAPara reducir el riesgo

de lesiones, siempre extraiga la batería an-

tes de cambiar o retirar accesorios. Utilice

únicamente accesorios específicamente

recomendados para esta herramienta. El

uso de accesorios no recomendados podría

resultar peligroso.

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este

producto Para América Central y el Caribe se debe conﬁrmar en el Centro de Servicio Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por

el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna.

com", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes,

componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra.

Ahí se reemplazará cualquier pieza ocomponente defectuoso sin cargo alguno para el usuario ﬁnal.Laempresasehace re-

sponsabledelosgastosdetransportaciónrazonablementeerogadosquesederivendelcumplimientode la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio

Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico,

la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADADEL PAQUETE

DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en

mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE

reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe

que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la

herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por

MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un

comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por

reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones,

abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las

carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la

lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIAlimitada

para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de

trabajo o el foco mejorado se reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías

inalámbrico,losgeneradoreseléctricosportátilesquefuncionan con gasolina, herramientas manuales, elevadores (eléctricos,

con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba

y medición. Se encuentran disponibles garantías distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La

fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de

compra en el momento en que se solicita el servicio de garantía.

LAACEPTACIÓN DE LOS DERECHOSA REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN ELPRE-

SENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO

MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN

NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE

COSTOS, HONORARIOS DEABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO

CONSECUENCIADE CUALQUIER DAÑO, FALLAO DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS,A MODO DE

EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA

LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES

ANTERIORES PUEDEN NOAPLICARSE PARA USTED. ESTA GARANTÍAES EXCLUSIVAY SUSTITUYEA TODAS LAS

OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE

TODAGARANTÍAIMPLÍCITA,INCLUIDOS,AMODODE EJEMPLO,TODAGARANTÍAIMPLÍCITADECOMERCIABILIDAD

O IDONEIDAD PARAUN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDAEN QUE DICHA RENUNCIANO ESTÉ

PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA

EXPRESAAPLICABLE SEGÚN SEDESCRIBEANTERIORMENTE.ALGUNOSESTADOSNOPERMITENLIMITACIONES

ENLADURACIÓN DE UNAGARANTÍAIMPLÍCITA. POR LO TANTO,LALIMITACIÓNANTERIORPUEDENOAPLICARSE

PARAUSTED. ESTAGARANTÍALEOTORGADERECHOSLEGALESESPECÍFICOSYTAMBIÉNPUEDE TENER OTROS

DERECHOS QUE VARÍAN DE ESTADO EN ESTADO.

Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.

Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’en la sección Parts & Services (Piezas y servicios) del

sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro

de Servicio de la fábrica de MILWAUKEE más cercano.

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookﬁeld, Wisconsin, U.S.A. 53005

58-14-2380d2 10/13 Printed in China

961075187-02( )

UNITED STATES

MILWAUKEE Service CANADA - Service MILWAUKEE

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very impor-

tant to us!

If you encounter any problems with the operation

of this tool, or you would like to locate the factory

Service/Sales Support Branch or authorized ser-

vice station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of

authorizedDistributorsreadytoassistyouwithyour

tool and accessory needs. Call 1.800.268.4015 to

ﬁnd the names and addresses of the closest re-

tailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est ﬁer de proposer un produit de

première qualité NOTHING BUT HEAVY DUTY®. Votre

satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour

localiser le centre de service/ventes ou le centre

d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se

tient à votre disposition pour fournir l’aide tech-

nique, l’outillage et les accessoires nécessaires.

Composez le 1.800.268.4015 pour obtenir les

nomset adresses des revendeurs les plus proches

oubien consultez la section«Oùacheter» sur notre

siteweb à l’adresse www.milwaukeetool.com

CENTRO DE ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7

11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Telefono 52 55 4160-3547

e-mail: [email protected]

Adicionalmente, tenemos una red nacional de

distribuidoresautorizadoslistospara ayudarle con

su herramienta y sus accesorios. Por favor, llame

al 01 800 832 1949 para obtener los nombres y

direcciones de los más cercanos a usted, o con-

sulte la sección ‘Where to buy’ (Dónde comprar)

de nuestro sitio web en

www.ttigroupmexico.com

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very impor-

tant to us! If you encounter any problems with the

operationof this tool, or you would like to locate the

factoryService/Sales Support Branch orauthorized

service station nearest you, please call...

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with

yourtoolandaccessoryneeds.Checkyour“Yellow

Pages” phone directory under “Tools-Electric” for

thenames&addressesofthosenearestyouorsee

the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service

Technical Support about ...

•Technical Questions

•Service/Repair Questions

•Warranty call: 1-800-SAWDUST

fax: 1.800.638.9582

email:[email protected]

www.milwaukeetool.com and...

• receive important notiﬁcations regarding

your purchase

• ensure that your tool is protected under the

warranty

• become a HEAVY DUTY club member

MEXICO - Soporte de Servicio MILWAUKEE

Registre su herramienta en línea, en

www.ttigroupmexico.com y...

• reciba importantes avisos sobre su compra

• asegúrese de que su herramienta esté prote-

gida por la garantía

• conviértase en integrante de Heavy Duty

This manual suits for next models

Table of contents

Languages:

Other Milwaukee Cordless Driver Drill manuals

Milwaukee

Milwaukee 2606-20 User manual

Milwaukee

Milwaukee 2701-20 User manual

Popular Cordless Driver Drill manuals by other brands

Craftsman

Craftsman 315.274910 owner's manual

Craftsman

Craftsman 973.225400 Operator's manual

Craftsman

Craftsman 973.225410 Operator's manual

Ryobi

Ryobi R18PDBL Original instructions

Craftsman

Craftsman 315.272070 owner's manual

Craftsman

Craftsman 973.114130 Operator's manual

Skil

Skil 2016 Original instructions

Craftsman

Craftsman 315.101531 Operator's manual

Craftsman

Craftsman 315.271241 owner's manual
