Milwaukee 2701-20 User manual

Cat. No. / No de cat.

2701-20, 2702-20

M18™ 1/2" COMPACT BRUSHLESS DRILL/DRIVER AND

HAMMER DRILL/DRIVER

PERCEUSE-VISSEUSE ET PERCEUSE À PERCUSSION

DE M18™ 13 mm (1/2")

TALADRO DESTORNILLADOR Y TALADRO DE PERCUSIÓN

DE 13 mm (1/2") M18™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

•Keep children and bystanders away while operat-

ing a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

•Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

•If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

•Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

•Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

•Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

•Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

•Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

•Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

•Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

•Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

•Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

•Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

•Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

•Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

•Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

•When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

•Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

•Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

•Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

•Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

DRILL/DRIVER

•Always use a side handle when using a 9.0 Ah or

higher capacity battery pack; the output torque of

some tools may increase. If your drill/driver did not

come with a side handle, visit www.milwaukeetool.

com for the appropriate accessory handle.

•Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

•Use auxiliary handle(s), if supplied with the tool.

Loss of control can cause personal injury.

•Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live”wiremaymake exposed

metal parts of the power tool “live” and could give

the operator an electric shock.

•Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

•lead from lead-based paint

•crystalline silica from bricks and cement and other

masonry products, and

•arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per Minute (RPM)

Blows per Minute Under Load (BPM)

CUS

UL Listing for Canada and U.S.

SPECIFICATIONS

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

Cat. No...................................................... 2701-20

No Load RPM .......................................Low 0 - 450

High 0 - 1800

Steel ................................................................. 1/2"

Wood

Flat Bit ....................................................... 1-1/8"

Auger Bit .......................................................... 1"

Hole Saw ...................................................2-1/8"

Screws (dia.)................................................. 1/4"

Cat. No...................................................... 2702-20

No Load RPM .......................................Low 0 - 450

High 0 - 1800

BPM ....................................................Low 0 - 7200

High 0 - 28800

Steel ................................................................. 1/2"

Wood

Flat Bit ....................................................... 1-1/8"

Auger Bit .......................................................... 1"

Hole Saw ...................................................2-1/8"

Screws (dia.)................................................. 1/4"

Masonry ............................................................ 5/8"

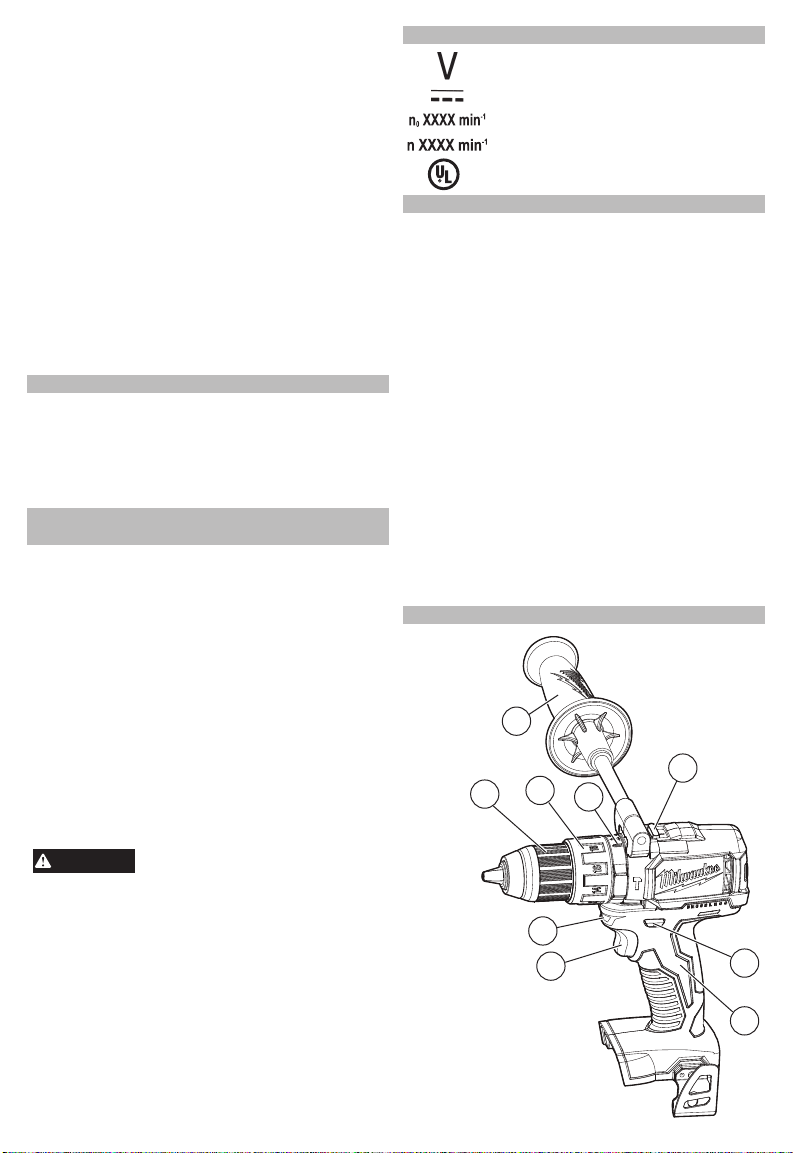

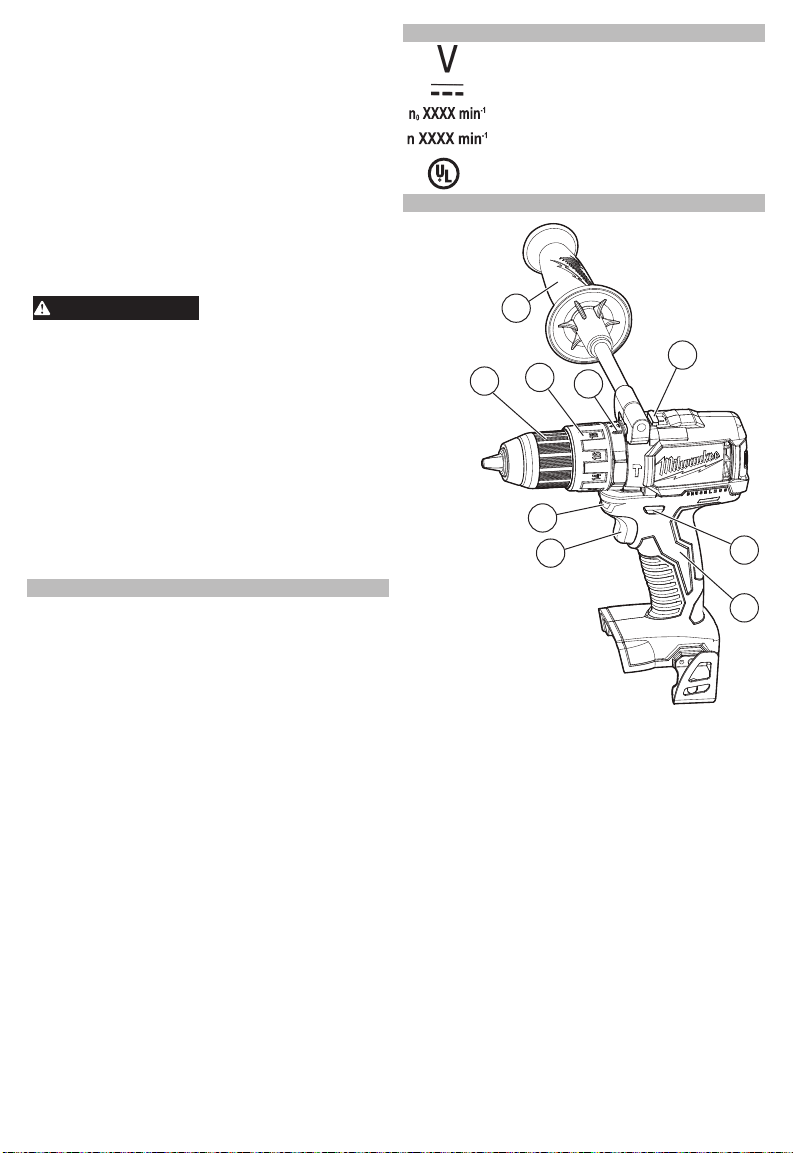

FUNCTIONAL DESCRIPTION

1. Trigger

2. LED

3. Keyless chuck

4. Torque selector collar

5. Application selector collar

(2702-20 only)

6. Speed selector

7. Control switch

8. Handle

9. Side handle (not included)

Selecting Drill or Drive Action

(Cat. No. 2701-20)

1. To use the drilling mode,rotate

the torque selector collar until the

drill symbol appears in line

with the arrow.

2. To use the driving mode rotate

the torque selector collar until

the desired clutch setting ap-

pears in line with the arrow.

The adjustable clutch, when

properly adjusted, will slip at a

preset torque to prevent driving

the screw too deep into different

materials and to prevent damage

to the screw or tool.

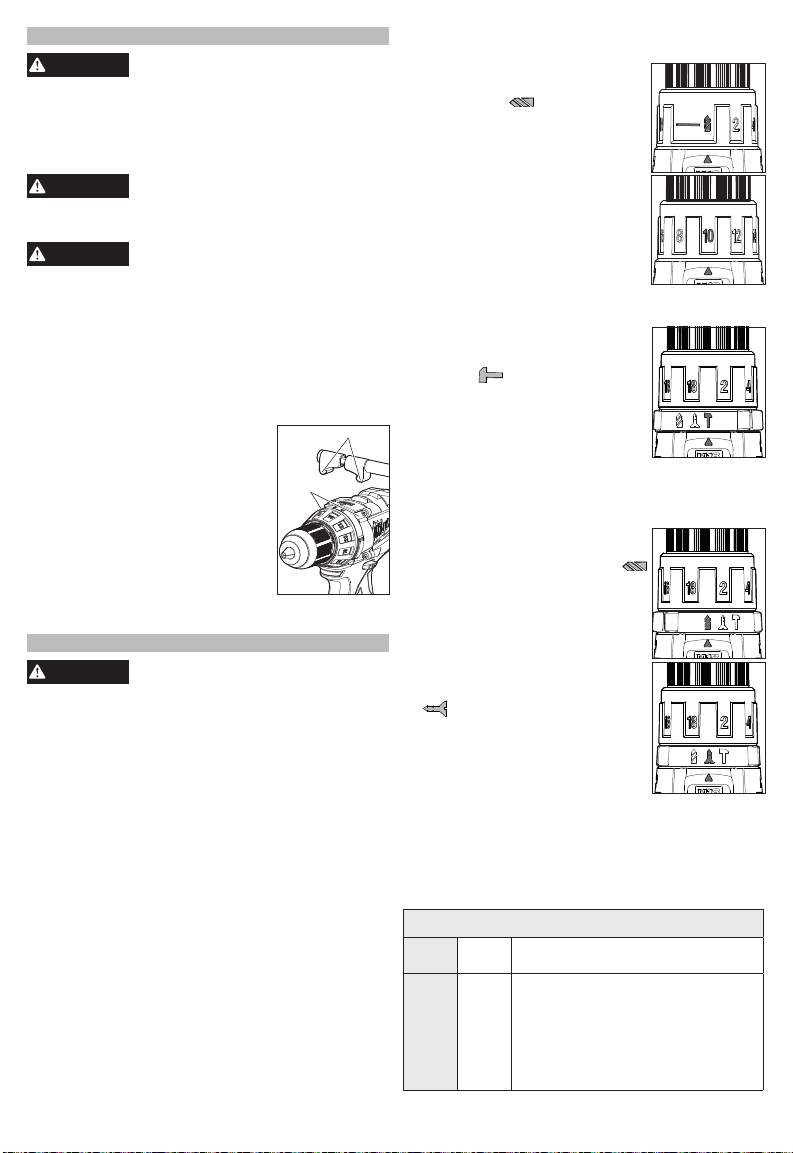

Selecting Hammer, Drill or Drive Action

(Cat. No. 2702-20)

1. To use the hammer-drilling

mode, rotate the application

selector collar until the hammer

symbol appears in line with

the arrow. Apply pressure to the

bit to engage the hammering

mechanism.

NOTE: The number selected on

the torque selector collar has no

effect on operation of the drill in hammer mode.

NOTE: When using carbide bits, do not use water

to settle dust. Do not attempt to drill through steel

reinforcing rods. This will damage the carbide bits.

2. To use the drilling only mode,

rotate the application selector

collar until the drill symbol

appears in line with the arrow.

NOTE: The number selected on

the torque selector collar has no

effect on operation of the drill in

drilling mode.

3. To use the driving screws

mode rotate the application se-

lector collar until the drive symbol

appears in line with the ar-

row. Then rotate the torque se-

lector collar until the desired

clutch setting appears in line with

the arrow.

The adjustable clutch, when

properly adjusted, will slip at a

preset torque to prevent driving the screw too deep

into different materials and to prevent damage to

the screw or tool.

The torque specications shown here are approxi-

mate values obtained with a fully charged battery

pack.

Cat. No. 2701-20

Clutch

Setting in. lbs Applications

1-3

4-6

7-9

10-13

14-16

25-28

29-34

36-39

40-44

46-50

Small screws in softwood.

Medium screws in softwood or small

screws in hardwood.

Large screws in softwoods. Medium

screws in hardwood or large screws in

hardwood with pilot hole.

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

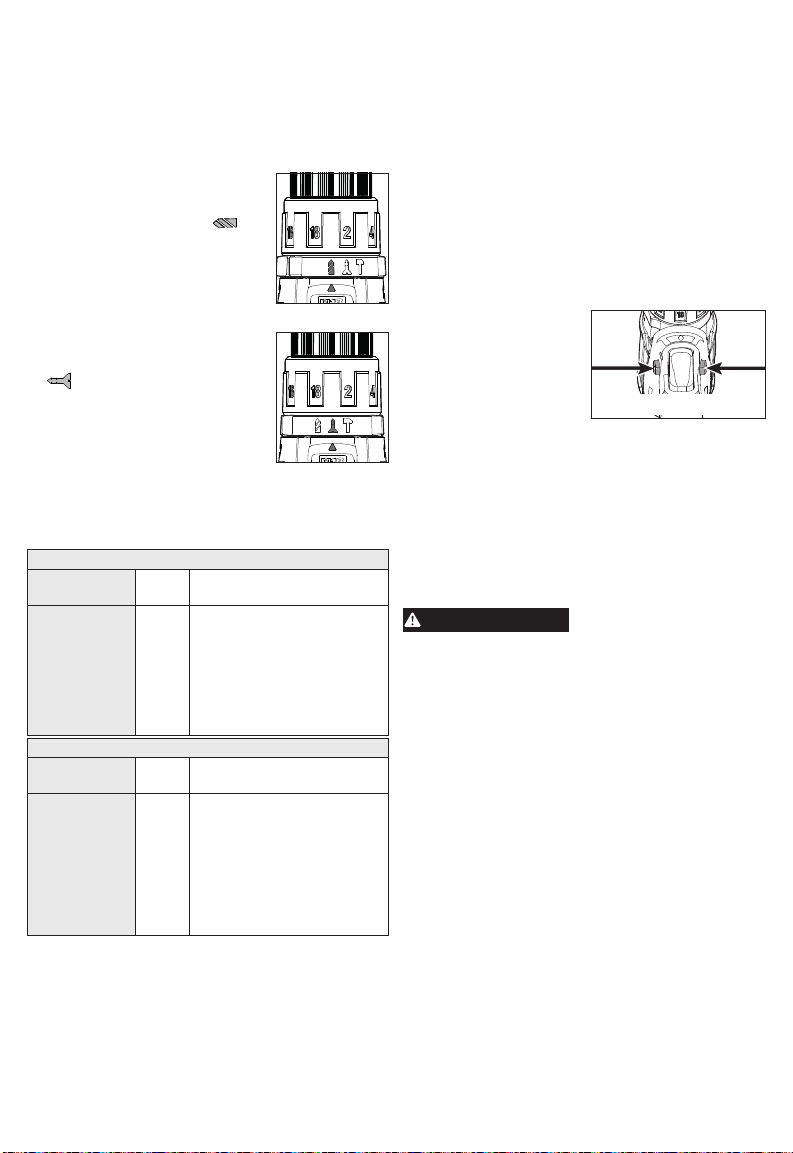

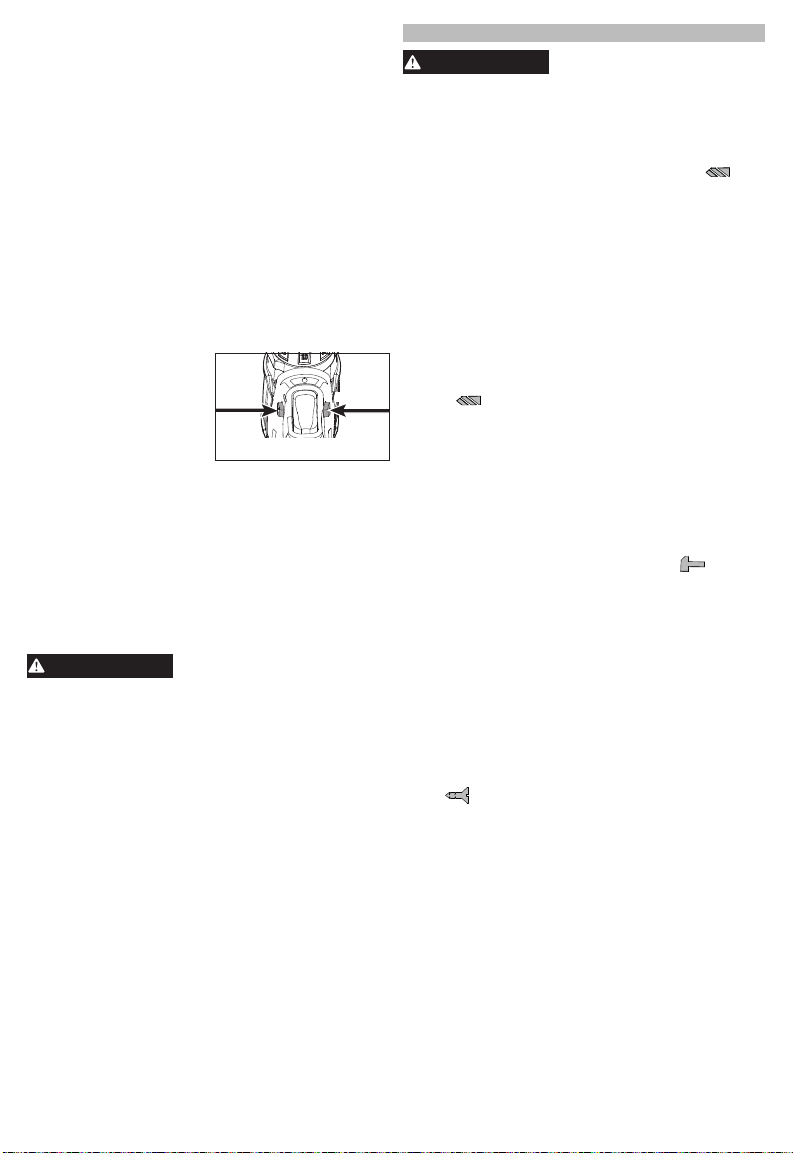

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

To reduce the risk of injury, always use a side

handle when using a 9.0 Ah or higher capac-

ity battery pack with this tool. Always brace or

hold securely. Ensure side handle is tightened

securely before each use.

Installing the Side Handle

If your drill/driver did not come with a side handle,

visit www.milwaukeetool.com for the appropriate

accessory handle.

1. To install the side handle, loosen Hooks

Slots

the side handle grip until the

hooks are far enough apart to t

into the slots on the gear case

ring. Position the side handle on

the top, pointing to the left or

right. Tighten the side handle grip

until it is secure.

2. To remove the side handle,

loosen the side handle grip until

the side handle can be removed. Reposition and

tighten securely.

OPERATION

WARNING

Always remove battery pack before

changing or removing accesso-

ries. Only use accessories specically recom-

mended for this tool. Others may be hazardous.

To reduce the risk of injury, always wear safety

goggles or glasses with side shields.

Installing Bits

Always remove the battery before inserting or remov-

ing bits. Select the proper style and size bit for the job.

This tool is equipped with a spindle lock. The chuck

can be tightened with one hand, creating higher grip

strengths on the bit.

1. To open the chuck jaws, turn the sleeve in the

counterclockwise direction.

When using drill bits, allow the bit to strike the

bottom of the chuck. Center the bit in the chuck

jaws and lift it about 1/16” off of the bottom.

When using screwdriver bits, insert the bit far

enough for the chuck jaws to grip the hex of the bit.

2. To close the chuck jaws, turn the sleeve in the

clockwise direction. The bit is secure when the

chuck makes a ratcheting sound and the sleeve

can not be rotated any further.

3. To remove the bit, turn the sleeve in the counter-

clockwise direction.

NOTE: A ratcheting sound may be heard when the

chuck is opened or closed. This noise is part of the

locking feature, and does not indicate a problem with

the chuck’s operation.

Cat. No. 2702-20

Clutch

Setting in. lbs Applications

1-3

4-6

7-9

10-13

14-17

25-28

29-34

36-39

40-44

46-51

Small screws in softwood.

Medium screws in softwood or small

screws in hardwood.

Large screws in softwoods. Medium

screws in hardwood or large screws in

hardwood with pilot hole.

NOTE: Because the settings shown in the table are

only a guide, use a piece of scrap material to test the

different clutch settings before driving screws into

the workpiece.

Selecting Speed

The speed selector is on top of the motor housing.

Allow the tool to come to a complete stop before

changing speeds. See “Applications” for recom-

mended speeds under various conditions.

1. For Low speed, push the speed selector to display

“1”.

2. For High speed, push the speed selector to display

“2”.

Using the Control Switch

The control switch may be set to three positions:

forward, reverse and lock. Due to a lockout mecha-

nism, the control switch can only be adjusted when

the ON/OFF switch is not pressed. Always allow the

motor to come to a complete stop before using the

control switch.

For forward (clockwise)

Lock

Push to

CENTER

Reverse

Forward

rotation, push in the control

switch from the right side

of the tool. Check the di-

rection of rotation before

use.

For reverse (counterclockwise) rotation, push in the

control switch from the left side of the tool. Check

direction of rotation before use.

To lock the trigger, push the control switch to the

center position. The trigger will not work while the

control switch is in the center locked position. Always

lock the trigger or remove the battery pack before

performing maintenance, changing accessories,

storing the tool and any time the tool is not in use.

WARNING

To reduce the risk of injury, always

hold or brace securely.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handles rmly and pull

the trigger.

NOTE: An LED is turned on when the trigger is

pulled.

2. To vary the speed, increase or decrease the pres-

sure on the trigger. The further the trigger is pulled,

the greater the speed.

3. To stop the tool, release the trigger. Make sure

the bit comes to a complete stop before laying the

tool down.

Drilling

Place the bit on the work surface and apply rm pres-

sure before starting. Too much pressure will slow the

bit and reduce drilling efciency. Too little pressure

will cause the bit to slide over the work area and dull

the point of the bit.

If the tool begins to stall, reduce pressure slightly to

allow the bit to regain speed. If the bit binds, reverse

the motor to free the bit from the workpiece.

APPLICATIONS

WARNING

To reduce the risk of electric shock,

check work area for hidden pipes

and wires before drilling or driving screws.

Drilling in Wood, Composition Materials

and Plastic

When drilling in wood, composition materials and

plastic, select the drill-only operating mode.

Start the drill slowly, gradually increasing speed as

you drill. When drilling into wood, use wood augers

or twist drill bits. Always use sharp bits. When using

twist drill bits, pull the bit out of the hole frequently to

clear chips from the bit utes. To reduce the chance of

splintering, back work with a piece of scrap wood. Se-

lect low speeds for plastics with a low melting point.

Drilling in Metal

When drilling in metal, select the drill-only oper-

ating mode. Use high speed steel twist drills or hole

saws. Use a center punch to start the hole. Lubricate

drill bits with cutting oil when drilling in iron or steel.

Use a coolant when drilling in nonferrous metals such

as copper, brass or aluminum. Back the material

to prevent binding and distortion on breakthrough.

Drilling in Masonry

When drilling in masonry, select the hammer drill

operating mode. Use high speed carbide-tipped bits.

Drilling soft masonry materials such as cinder block

requires little pressure. Hard materials like concrete

require more pressure. A smooth, even ow of dust

indicates the proper drilling rate. Do not let the bit

spin in the hole without cutting. Do not use water to

settle dust or to cool bit. Both actions will damage

the carbide.

Driving Screws and Nut Running

Drill a pilot hole when driving screws into thick or hard

materials. Select the driving screws mode. Set

the torque selector collar to the proper position and

set the speed to low. Use the proper style and size

screwdriver bit for the type of screw you are using.

With the screwdriver bit in the screw, place the tip of

the screw on the workpiece and apply rm pressure

before pulling the trigger. Screws can be removed

by reversing the motor.

Overloading

Continuous overloading may cause permanent dam-

age to tool or battery pack.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may affect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool (including cordless product – tool,

battery pack(s) - see separate & distinct CORDLESS BATTERY

PACK LIMITED WARRANTY statements & battery charger and Work

Lights*) is warranted to the original purchaser only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on an electric power tool

which, after examination, is determined by MILWAUKEE to be defec-

tive in material or workmanship for a period of ve (5) years* after the

date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other

than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents.

*The warranty period for, Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for a

LED Work Light and LED Upgrade Bulb is a limited LIFETIME war-

ranty to the original purchaser only, if during normal use the LED bulb

fails the Work Light or Upgrade Bulb will be replaced free of charge.

*This warranty does not cover Air Nailers & Stapler, Airless Paint

Sprayer, Cordless Battery Packs, Gasoline Driven Portable Power

Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™

Heated Jackets, Reconditioned product and Test & Measurement

products. There are separate and distinct warranties available for

these products.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Power Tool.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to nd the nearest ASC, for service, parts,

accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and there any faulty piece or component will be replaced without

cost for you. We will cover all freight costs relative with this warranty

process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTED AND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un

outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

•Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

•Ne pas maltraiter le cordon d'alimentation. Ne

jamais utiliser le cordon d’alimentation pour

transporter l’outil électrique et ne jamais dé-

brancher ce dernier en tirant sur le cordon. Garder

le cordon à l'écart de la chaleur, de l'huile, des

objets tranchants et des pièces en mouvement.

Un cordon endommagé ou emmêlé accroît le risque

de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit l

e risque de choc électrique. sécurité

individuelle.

SÉCURITÉ INDIVIDUELLE

•Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions, porter aussi un masque antipoussières,

des bottes de sécurité antidérapantes, un casque

protecteur ou une protection auditive an de réduire

les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la

poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre sufsant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’effectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'affecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien affûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu

peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide entre

en contact avec les yeux, consulter un médecin.

Le liquide éjecté des piles peut causer des irritations

ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une explosion

ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

•Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais effectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabrica

nt ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

PERCEUSE-VISSEUSE

•Utilisez toujours une poignée latérale avec un

bloc-piles de capacité égale ou supérieure à 9,0 Ah

(ampères heures); le couple de sortie de certains

outils peut augmenter. Si votre perceuse/tournevis

ne dispose pas d’une poignée latérale, visitez www.

milwaukeetool.com pour une poignée accessoire

appropriée.

•Porter des protège-oreilles avec un marteau

perforateur. Une exposition au bruit peut provoquer

une perte auditive.

•Utiliser les poignées auxiliaires fournies avec

l’outil. Une perte de contrôle peut provoquer des

blessures.

•Tenir l’outil par les surfaces de prise isolées si, au

cours des travaux, l’outil de coupe risque d’entrer

en contact avec des ls cachés. Le contact avec

un l sous tension met les parties métalliques expo-

sées de l’outil sous tension, ce qui inigera un choc

électrique à l’opérateur.

•Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y g-

urent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE

pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage et

d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

•le plomb contenu dans les peintures à base de plomb;

•la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces expo-

sitions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques, l’opérateur doit: travailler dans une zone

bien ventilée et porter l’équipement de sécurité ap-

proprié, tel qu’un masque anti-poussière spécialement

conçu pour ltrer les particules microscopiques.

SPECIFICATIONS

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

No de Cat.................................................. 2701-20

Tr/min. à vide .................................... Basse 0 - 450

Haute 0 - 1 800

Acier ...................................................13 mm (1/2")

Bois

Mèche plate .................................29 mm (1-1/8")

Mèche hélicoïdale..............................25 mm (1")

Scie-cloche ..................................54 mm (2-1/8")

Vis (diam.) ........................................6 mm (1/4")

No de Cat.................................................. 2702-20

Tr/min. à vide .................................... Basse 0 - 450

Haute 0 - 1 800

BPM ............................................... Basse 0 - 7 200

Haute 0 - 28 800

Acier ...................................................13 mm (1/2")

Bois

Mèche plate .................................29 mm (1-1/8")

Mèche hélicoïdale..............................25 mm (1")

Scie-cloche ..................................54 mm (2-1/8")

Vis (diam.) ........................................6 mm (1/4")

Maçonnerie .........................................16 mm (5/8")

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

Impacts par minute á charge (BPM)

CUS

UL Listing Mark pour

Canada et États-unis

DESCRIPTION FONCTIONNELLE

1. Gâchette

2. DEL

3. Mandrin sans clé

4. Collier sélecteur de couple

5. Colliers de sélection

de l’application

(2702-20 seul)

6. Sélecteur de vitesse

7. Commutateur de commande

8. Poignée

9. Poignée latérale (non inclus)

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Pour minimiser les risques de blessures cor-

porelles, utilisez toujours la poignée laterérale

lorsque vous maniez l’outil avec un bloc-piles

de capacité égale ou supérieure à 9,0 Ah. Étayez-

la ou maintenez-la solidement. S’assurer que

la poignée latérale est xée solidement avant

chaque utilisation.

Installation de la poignée latérale

Si votre perceuse/tournevis ne dispose pas d’une

poignée latérale, visitez www.milwaukeetool.com

pour une poignée accessoire appropriée.

1. Pour installer la poignée latérale,

Crochets

Fentes

desserrer la prise de celle ci

jusqu’à ce que les crochets soient

suffisamment éloignés pour

s’insérer dans les fentes situées

sur la bague de la boîte

d’engrenage. Il est possible de

xer la poignée latérale sur le des-

sus de l’outil (gauche ou droit).

Serrer la prise de la poignée laté-

rale jusqu’à ce qu’elle soit xée

solidement.

2. Pour retirer la poignée latérale, desserrer la prise

de celle ci jusqu’à ce que la poignée soit libérée. Re-

placer de nouveau la poignée et la xer solidement.

MANIEMENT

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Pour minimiser les risques de blessures, portez

des lunettes à coques latérales.

Utilisation de mandrins sans clé

Votre outil sans l est équipé d’un verrouillage de

broche. Le mandrin peut être serré avec une seule

main, ce qui accroît la force de saisie sur le foret

ou la mèche.

Retirez toujours la pile ou verrouillez la gâchette

avant de monter ou retirer un accessoire de l’outil.

1. Pour ouvrir les mors du mandrin, tournez le man-

chon dans le sens antihoraire.

Pour monter un foret, engagez-le à fond dans le

mandrin. Centrez le foret dans les mâchoires du

mandrin et levez-le à environ 2 mm (1/16") du fond.

Lors de l’utilisation d’embouts de tournevis,

insérez l’embout suffisamment loin pour que

les mâchoires du mandrin saisissent la portion

hexagonale de l’embout.

2. Pour fermer les mors du mandrin, tournez le

manchon dans le sens horaire. L’embout est xé

solidement lorsque le mandrin fait un bruit de

cliquetis et que le manchon ne peut plus pivoter.

3. Pour enlever l’embout, tournez le manchon dans

le sens antihoraire.

N.B. : Un bruit de cliquetis est normal lors de

l’ouverture ou de la fermeture du mandrin. Ce bruit

fait partie de la fonction de verrouillage et n’indique

aucun problème de fonctionnement du mandrin.

Sélection du mode perçage ou vissage

(No de Cat. 2701-20)

1. Pour utiliser le mode perforage

uniquement, faire tourner le col-

lier de sélection jusqu’à ce que

le symbole perforateur ap-

paraisse en ligne avec la èche.

2. Pour utiliser le mode de vis-

sage, tourner le collier de ré-

glage du couple jusqu’à ce que

le réglage d’embrayage désiré

soit aligné avec la èche.

Bien réglé, l’embrayage réglable

glisse à un couple préréglé pour

éviter de visser trop profondé-

ment dans différents matériaux

et pour éviter d’endommager la

vis ou l’outil.

Sélection du mode percussion, perçage

ou vissage (No de Cat. 2702-20)

1. Pour utiliser le mode martelage-

perforage, faire tourner le collier

de sélection jusqu’à ce que le

symbole marteau appara-

isse en ligne avec la èche. Puis

faire tourner le collier de sélection

de couple jusqu’à ce que le sym-

bole perforateur soit aligné avec

la èche. Exercer une pression

sur la mèche pour enclencher le mécanisme de

martelage.

N.B. : Le chiffre sélectionné sur la bague de

réglage du couple n’a aucun effet sur le fonc-

tionnement de la perceuse tournevis en mode

perçage.

N.B. : Lors de l’utilisation de mèches en carbure,

ne pas utiliser d’eau pour éliminer la poussière.

Ne pas tenter de percer des tiges de renforce-

ment en acier. Ceci endommagerait les mèches

en carbure.

2. Pour utiliser le mode perforage

uniquement, faire tourner le col-

lier de sélection jusqu’à ce que

le symbole perforateur ap-

paraisse en ligne avec la èche.

N.B. : Le chiffre sélectionné sur la

bague de réglage du couple n’a

aucun effet sur le fonctionnement

de la perceuse tournevis en

mode perçage.

3. Pour utiliser le mode tournevis,

faire tourner le collier de sélection

d’application jusqu’à ce que le

symbole tournevis s’aligne

avec la èche. Puis faire tourner

le collier de sélection de couple

jusqu’à ce que le réglage désiré

soit aligné avec la èche.

Bien réglé, l’embrayage réglable

glisse à un couple préréglé pour éviter de visser

trop profondément dans différents matériaux et

pour éviter d’endommager la vis ou l’outil.

Les spécications de couple indiquées ici sont ap-

proximatives.

No de Cat. 2701-20

Réglage de

l’accoupement (N•m) Applications

1-3

4-6

7-9

10-13

14-16

2,8-3,2

3,3-3,8

4,0-4,4

4,5-5,0

5,2-5,6

Petites vis dans le bois mou.

Vis moyennes dans le bois

mou ou petites vis dans le

bois dur.

Grosses vis dans le bois mou.

Vis moyennes dans le bois

durou grosses vis dans le bois

dur avec trou-guide.

No de Cat. 2702-20

Réglage de

l’accoupement (N•m) Applications

1-3

4-6

7-9

10-13

14-17

2,8-3,2

3,3-3,8

4,0-4,4

4,5-5,0

5,2-5,8

6,0

Petites vis dans le bois mou.

Vis moyennes dans le bois

mou ou petites vis dans le

bois dur.

Grosses vis dans le bois mou.

Vis moyennes dans le bois

durou grosses vis dans le bois

dur avec trou-guide.

N.B. : Utiliser un déchet de matériau pour tester les

différentes positions d’embrayage avant de visser

dans la pièce de travail.

Sélection de la vitesse

Le sélecteur de vitesse est au-dessus du carter du

moteur. Laisser l’outil s’arrêter complètement avant

de changer de vitesse. Voir «Applications» pour les

vitesses recommandées dans diverses conditions.

1. Pour la vitesse Low [Basse], tirer le sélecteur de

vitesse en arrière pour afcher « 1 ».

2. Pour la vitesse High [Haute], pousser le sélecteur

de vitesse en avant pour afcher « 2 ».

Marche, arrêt et contrôle de la vitesse

Utilisation du commutateur

Le commutateur peut être réglé sur trois positions:

marche avant, marche arrière et verrouillée. En

raison d’un mécanisme de verrouillage, le commu-

tateur ne peut être réglé que lorsque la commande

MARCHE/ARRÊT n’est pas enfoncée. Toujours lais-

ser le moteur s’arrêter complètement avant d’utiliser

le commutateur.

Pourunerotationenmarche

Verrouiller-

Pousser en position centrale

Arrière

Avant

avant (dans le sens ho-

raire), pousser le commu-

tateur sur le côté droit de

l’outil. Vérier la direction

de rotation avant utilisa-

tion.

Pour une rotation en marche arrière (dans le sens

anti-horaire), pousser le commutateur sur le côté

gauche de l’outil. Vérier la direction de rotation

avant utilisation.

Pour verrouiller la détente, pousser le commutateur

vers la position centrale. La détente ne fonctionne

pas tant que le commutateur est sur la position ver-

rouillée centrale. Toujours verrouiller la détente ou

déposer la batterie avant d’effectuer un entretien, de

changer d’accessoire, de remiser l’outil et toutes les

fois que l’outil est inutilisé.

AVERTISSEMENT

Pour minimiser les risques

de blessures, tenez tou-

jours l’outil solidement ou étayez-le fermement.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement la

poignée et tirer sur la détente.

NOTE : Une DEL s’allume lorsque la gâchette est

tirée. Elle s’arrête lorsque la gâchette est relâchée.

2. Pour faire varier la vitesse, augmenter ou réduire

la pression sur la détente. La vitesse augmente

en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la détente. S’assurer

que la mèche s’arrête complètement avant de

poser l’outil.

Perçage

Placez l’extrémité du foret ou de la mèche contre la

surface de la pièce et appuyez fermement avant de

démarrer. Une pression trop grande ralentit le foret

et diminue l’efcacité du perçage. Une pression trop

faible fait glisser le foret sur la surface de la pièce et

émèche la pointe du foret.

Si l’outil commence à bloquer, réduisez légèrement

la vitesse pour permettre au foret de reprendre de

la vitesse. Si le foret se bloque, inversez le sens de

rotation du moteur pour le libérer de la pièce.

APPLICATIONS

AVERTISSEMENT

Pour minimiser les risques

d’explosion, choc élec-

trique et dommages à la propriété, inspectez

toujours l’aire de travail pour y déceler les ls

électriques ou les tuyaux avant d’entreprendre

le forage.

Perçage du bois, des matériaux

synthétiques et du plastique

Lorsque vous percez du bois, des matériaux syn-

thétiques et du plastique, faire tourner le collier de

sélection jusqu’à ce que le symbole perforateur

apparaisse. Démarrez lentement la perceuse et aug-

mentez graduellement la vitesse à mesure que vous

percez. Lors du perçage dans le bois, utilisez des

mèches ou des forets hélicoïdaux. Utilisez toujours

des forets ou des mèches bien affûtés. Lorsque vous

utilisez des forets hélicoïdaux, retirez-les fréquem-

ment du trou pour enlever les copeaux des goujures.

An de réduire les risques d’éclatement, appuyez la

pièce sur un morceau de bois de rebut. Sélection-

nez des vitesses lentes pour le perçage de matières

plastiques qui ont un point de fusion assez bas.

Perçage dans du métal

Lors du perçage dans du métal, faire tourner le collier

de sélection jusqu’à ce que le symbole perforateur

apparaisse. Utilisez des forets hélicoïdaux à

haute vitesse en acier ou des scies-cloches. Utilisez

un centrage au pointeau dans le trou de départ.

Lubriez les forets avec de l’huile de coupe lors du

perçage dans le fer ou l’acier. Utilisez un uide de

refroidissement lors du perçage de métaux non-

ferreux comme le cuivre, le laiton ou l’aluminium.

Calez le matériau pour éviter un coincement ou

une distorsion lors du débouchage de la coupe.

Perçage de la maçonnerie

Lors du perçage dans la maçonnerie, sélectionnez

le mode marteau perforateur . Utilisez des forets

à haute vitesse avec pointe au carbone. Les maté-

riaux de maçonnerie moins durs, comme un bloc

de cendre, exigent peu de pression. Les matériaux

durs, comme le béton, exigent plus de pression. Un

débit régulier de poussière indique une bonne vitesse

de perçage. Ne laissez pas le foret tourner dans le

trou sans percer. N’utilisez pas d’eau pour abattre

la poussière ou refroidir le foret. Ces deux pratiques

endommagent le carbone.

Enfonçage de vis et vissage d’écrou

Percez un trou pilote lorsque vous enfoncez des

vis dans des matériaux épais ou durs. choisissez le

mode de tournevis . Réglez le collier sélecteur

de couple à la position correcte et à une vitesse

lente. Utilisez le bon type et la bonne taille d’embout

de tournevis pour le type de vis utilisé. Placez un

foret pour tournevis dans la vis et le bout de lavis

sur la pièce à travaillez; appuyez fermement avant

d’appuyer sur la gâchette. Vous pouvez enlever les

vis en inversant le sens de rotation du moteur.

Surcharge

Une surcharge continue peut endommager l’outil ou

le bloc de piles en permanence.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut affecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domes-

tique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais

de solvants inammables ou combustibles auprès

des outils.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique MILWAUKEE (y compris les produits sans l

[outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés

de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti

à l’acheteur d’origine être exempt de vice de matériau et de fabrica-

tion. Sous réserve de certaines exceptions, MILWAUKEE réparera

ou remplacera toute pièce d’un outil électrique qui, après examen par

MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de

fabrication pendant une période de cinq (5) ans* après la date d’achat,

sauf indication contraire. Retourner l’outil électrique, à un centre de

réparations en usine MILWAUKEE ou à un poste d’entretien agréé

MILWAUKEE, en port prépayé et assuré. Une copie de la preuve

d’achat doit être présentée au moment de retourner le produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

être causés par des réparations ou des tentatives de réparation par

quiconque autre que le personnel agréé par MILWAUKEE, des utilisa-

tions incorrectes, des altérations, des utilisations abusives, une usure

normale, une carence d’entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, Source d'énergie M18™, Ventilateur de chantier

et les chariots de travail industriels Trade Titan™ est d’une durée d’un

(1) an à partir de la date d’achat. La période de la garantie couvrant la

lampe de travail à DÉL et l’ampoule améliorée à DÉL est une garantie

À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation

normale, l’ampoule à DÉL présente une défectuosité, la lampe de

travail et l’ampoule seront remplacées sans frais.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charge – électrique, à levier et à chaîne

(manuel), aux vestes chauffantes M12™, aux produits réusinés, ni

aux produits d’essai et de mesure. Il existe des garanties distinctes

pour ces produits.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La

date de fabrication du produit servira à établir la période de garantie

si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est présentée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE

CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAU-

KEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE

DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE

NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE AC-

CESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION

OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,

LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE AP-

PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAU-

KEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS,

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À

UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI,

LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA

PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE

DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CIDESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la

section Pièces & Service du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-

800-729-3878) an de trouver le centre de réparations en usine

MILWAUKEE le plus près.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à

partir de la date d’achat d’origine. Le présent bon de garantie couvre

tous les vices de matériau et de fabrication que peut afcher cet outil

électrique. Pour assurer la validité de la présente garantie, veuillez

présenter le bon de commande, estampillé du sceau du distributeur

ou du magasin où le produit a été acheté, au centre de réparations

agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir

la preuve d’achat d’origine au centre de réparations agréé. Pour

un entretien, des pièces, des accessoires ou d’autres composants,

composer sans frais le 1-800-832-1949 an d’obtenir les coordonnées

du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du

bon de commande estampillé du sceau du distributeur ou du magasin

où le produit a été acheté. Toute pièce défectueuse ou tout composant

défectueux sera remplacé sans frais. Milwaukee assume tous les frais

de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par

un centre de réparations agréé pour éviter les risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en

el futuro. El término “herramienta eléctrica” en todas

las advertencias incluidas más abajo se reere a su

herramienta operada por conexión (cable) a la red

eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias

para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender el

polvo o los vapores.

•Mantenga a los niños y a los espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con supercies ater-

rizadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada para

el uso en exteriores disminuye el riesgo de descarga

eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

•Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no

se estén utilizando fuera del alcance de los

niños y no permita que personas que no estén

familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas

eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna

otra condición que pueda afectar el funcionamiento

de la herramienta eléctrica. Si se daña, asegúrese

de que la herramienta eléctrica sea reparada antes

de que se utilice. Muchos accidentes son ocasiona-

dos por herramientas eléctricas con mantenimiento

deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o riesgo

de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130° C (265° F) puede causar

explosiones.

•Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañ

ar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA TALADRO

DESTORNILLADOR

•Siempre utilice una empuñadura lateral al utilizar

una batería de 9.0 Ah (amp-hora) o de mayor capa-

cidad; el torque de salida de algunas herramientas

puede aumentar. Si su taladro/destornillador no

incluía una empuñadura lateral, visite www.milwauke-

etool.com para obtener la empuñadura de accesorio

adecuada.

•Lleve protectores auditivos cuando use la broca

de impacto. La exposición a ruido puede producir

la pérdida de la audición.

•Use los asideros auxiliares que se suministran

con la herramienta. La pérdida de control puede

provocar lesiones personales.

•Agarre la herramienta por los asideros aislados

cuando realice una operación en la que la her-

ramienta de corte pueda entrar en contacto con

cables ocultos. El contacto con un cable “con cor-

riente” hará que las partes de metal expuesto de

la herramienta pasen la corriente y produzcan una

descarga al operador.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro

de servicio MILWAUKEE para obtener un reemplazo

gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

•plomo de pintura basada en plomo

•dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

ESPECIFICACIONES

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Cat. No...................................................... 2701-20

RPM

......................................................

Baja

0 - 450

Alta

0 - 1 800

Acero

...................................................13 mm (1/2")

Madera

Broca plana

.....................................29 mm (1-1/8")

Broca de

berbiquí

.................................25 mm (1")

Broca hueca cilíndrica de bordes .. 54 mm (2-1/8")

ornillos(diam.)

.....................................6 mm (1/4")

Cat. No...................................................... 2702-20

RPM

......................................................

Baja

0 - 450

Alta

0 - 1 800

BPM ...................................................

Baja

0 - 7 200

Alta

0 - 28 800

Acero

...................................................13 mm (1/2")

Madera

Broca plana

.....................................29 mm (1-1/8")

Broca de

berbiquí

.................................25 mm (1")

Broca hueca cilíndrica de bordes .. 54 mm (2-1/8")

ornillos(diam.)

.....................................6 mm (1/4")

Concreto

..............................................16 mm (5/8")

DESCRIPCION FUNCIONAL

1. Gatillo

2. LED

3. Mandril sin chaveta

4. Collar del selector

de par torsor

5. Collarín de selección de

la aplicación

(2702-20 sólo)

6. Interruptor de selección

de velocidad

7. Interruptor de control

8. Mango

9. Mango lateral (no incluido)

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones porminuto sin carga(RPM)

Impactos por minuto bajo carga (BPM)

CUS

UL Listing mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Par reducir el riesgo de lesiones, sujete y apoye

la herramienta de manera segura. Utilice siempre

la empuñadura lateral cuando al utilizar una bat-

ería de 9.0 Ah. Asegúrese de que el mango lateral

esté rmemente ajustado antes de cada uso.

Cómo instalar el mango lateral

Si su taladro/destornillador no incluía una empu-

ñadura lateral, visite www.milwaukeetool.com para

obtener la empuñadura de accesorio adecuada.

1. Para instalar el mango lateral, Ganchos

Ranuras

aoje la empuñadura del mango

hasta que los ganchos estén lo

sucientemente separados como

para que entren en las ranuras

del anillo de la caja de en-

granajes. El mango lateral puede

ubicarse en la parte superior de

la herramienta (a la izquierda o a

la derecha). Ajuste la empuña-

dura del mango lateral hasta que

esté segura.

2. Para retirar el mango lateral, aoje su empuña-

dura hasta que pueda retirarlo. Cambie la posición

y ajuste rmemente.

OPERACION

ADVERTENCIA

Para reducir el riesgo de

lesiones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de

accesorios no recomendados podría resultar

peligroso.

Para reducir el riesgo de lesiones, use siempre

lentes de seguridad o anteojos con protectores

laterales.

Utilización del portabrocas

Su herramienta inalámbrica está equipada con un

bloqueo del vástago. El portabrocas puede apretarse

con una mano, creando fuerzas de sujeción más

altas en la broca.

Antes de meter o sacar las brocas, siempre se debe

extraer la batería o ponerle el seguro al gatillo.

1. Para abrir las mordazas del portabrocas, gire el

anillo en dirección antihoraria. Si se usan brocas

para taladrar, deje que la broca toque el fondo

del portabrocas. Centre la broca en las mordazas

del portabrocas y súbala aproximadamente 2 mm

(1/16 pulg.) del fondo.

Si se usan brocas con destornillador, introduzca la

broca lo suciente para que las mordazas sujeten

la sección hexagonal de la broca.

2. Para cerrar las mordazas del portabrocas, gire el

anillo en dirección horaria. La broca queda ase-

gurada cuando el portabrocas hace un sonido de

matraca y no es posible hacer girar más el anillo.

3. Para sacar la broca, gire el anillo en dirección

antihoraria.

NOTA: Cuando se abra o cierre el portabrocas es

posible que se oiga un ruido de matraca. Este ruido

es parte del dispositivo de bloqueo y no indica un

problema en el funcionamiento del portabrocas.

Selección de la acción de taladro o

atornillado (Cat. No. 2701-20)

1. Para usar el modo de taladro,

rote el collarín selector de par de

torsión hasta que el símbolo de

taladro aparezca alineado

con la echa.

2. Para utilizar el modo de destor-

nillador, gire el collar del selector

de torque hasta que el ajuste de

embrague deseado aparezca

alineado con la echa.

El embrague ajustable, cuando

está bien ajustado, patinará al

par de torsión preestablecido

para impedir que el tornillo entre

demasiado en diferentes materiales y para impedir

dañar el tornillo o la herramienta.

Selección de la acción de percusión,

taladro o atornillado (Cat. No. 2702-20)

1. Para usar el modo de martillo-

taladro gire el collarín selector

de martillo/taladro hasta que el

símbolo aparezca alineado

con la echa. Aplique presión

sobre la broca para activar el

mecanismo de martilleo.

NOTA: El número seleccionado

en el collarín de par de apriete no

tiene efecto en el funcionamiento del taladro en el

modo de taladrado.

NOTA: Cuando se usen brocas de carburo, no

use agua para asentar el polvo. No intente taladrar

varillas de refuerzo de acero. Esto dañará las

brocas de carburo.

2. Para usar el modo de taladro gire

el collarín selector de martillo/

taladro hasta que el símbolo de

taladro aparezca alineado

con la echa.

NOTA: El número seleccionado

en el collarín de par de apriete

no tiene efecto en el funciona-

miento del taladro en el modo de

taladrado.

3. Para usar el modo de atornillado,

gire el collarín selector de apli-

cación hasta que el símbolo de

drive (atornillar) aparezca

alineado con la echa. Después

rote el collarín selector de par de

torsión hasta que el valor de

embrague deseado aparezca

alineado con la echa.

El embrague ajustable, cuando está bien ajustado,

patinará al par de torsión preestablecido para im-

pedir que el tornillo entre demasiado en diferentes

materiales y para impedir dañar el tornillo o la

herramienta.

Las especicaciones de torsión que se muestran

enseguida son valores aproximados.

Cat. No. 2701-20

Collar del

selector de

par torsor

Par

torsor

(N•m) Applicaciones

1-3

4-6

7-9

10-13

14-16

2,8-3,2

3,3-3,8

4,0-4,4

4,5-5,0

5,2-5,6

Tornillos pequeños en madera

suave.

Tornillos medianos en madera

suave o tornillos pequeños en

madera dura.

Tornillo largos en madera suave.

Tornillos medianos en madera dura

o tornillos largos en madera dura

con perforación piloto.

Cat. No. 2702-20

Collar del

selector de

par torsor

Par

torsor

(N•m) Applicaciones

1-3

4-6

7-9

10-13

14-17

2,8-3,2

3,3-3,8

4,0-4,4

4,5-5,0

5,2-5,8

6,0

Tornillos pequeños en madera

suave.

Tornillos medianos en madera

suave o tornillos pequeños en

madera dura.

Tornillo largos en madera suave.

Tornillos medianos en madera dura

o tornillos largos en madera dura

con perforación piloto.

NOTA: Dado que los ajustes anteriores constituyen

solamente una guía, use una pieza de material de

desecho para probar diferentes posiciones de em-

brague antes de colocar los tornillos en la pieza de

trabajo.

Selección de la velocidad

El selector de velocidad está sobre el alojamiento

del motor. Deje que la herramienta se detenga por

completo antes de cambiar velocidades. Consulte

“Aplicaciones” para las velocidades recomendadas

para varias situaciones.

1. Para seleccionar la velocidad Low (baja), empuje

el selector de velocidad hacia atrás, para mostrar

“1”.

2. Para seleccionar la velocidad High (alta), empuje

el selector de velocidad hacia adelante, para

mostrar “2”.

Utilización del interruptor de control

El interruptor de control se puede colocar en tres

posiciones diferentes: avance, retroceso y bajo se-

guro. Debido a un mecanismo de traba, el interruptor

de control se puede cambiar de posición únicamente

cuando el interruptor de ENCENDIDO/APAGADO no

esté presionado. Para poder usar el interruptor de

control, siempre se debe esperar a que el motor se

pare por completo.

Paraavanzar(elgiroesenel

Retroceder

Avanzar

Colocarlo al centro para ponerle

el seguro al gatillo

sentido de las manecillas

del reloj), se presiona el

interruptor de control colo-

cado al lado derecho del

taladro. Vericar la direc-

ción del giro antes de usarlo.

Para retroceder (el giro es en el sentido opuesto a

las manecillas del reloj), se presiona el interruptor

de control colocado al lado izquierdo del taladro.

Vericar la dirección del giro antes de usarlo.

Para ponerle el seguro al gatillo, el interruptor de

control se coloca en la posición central. El gatillo no

funcionara mientras el interruptor de control se en-

cuentre bajo seguro en la posición central. Se le debe

poner el seguro al gatillo antes de quitar la batería,

cambiar accesorios, dar mantenimiento, almacenar

el taladro y siempre que éste no esté siendo usado.

ADVERTENCIA

Para reducir el riesgo de le-

siones, sujete o apoye la

herramienta de manera segura.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango

rmemente y apriete el gatillo.

NOTA: Las vueltas luz LED en cuando el dis-

parador se tira.

2. Para cambiar la velocidad, aumente o disminuya

la presión sobre el gatillo. Cuanto más se apriete

el gatillo, mayor será la velocidad.

3. Para parar la herramienta, suelte el gatillo.

Asegúrese de que la broca se detiene por com-

pleto antes de soltar la herramienta.

Perforación

Coloque la broca en la supercie de trabajo y apli-

que presión rme antes de comenzar. Una presión

excesiva hará que la broca vaya lenta y reducirá la

eciencia de la perforación. Una presión demasiado

ligera hará que la broca se mueva por el área de

trabajo y la punta de la broca pierda el alado.

Si la herramienta empieza a detenerse, reduzca la

presión ligeramente para dejar que la broca recobre

velocidad. Si la broca se atasca, invierta la dirección

del motor para sacar la broca de la pieza de trabajo.

de trabajo.

APPLICACIONES

ADVERTENCIA

Para reducir el riesgo de

electrocución, antes de tal-

adrar o colocar tornillos verique que en el área

de trabajo no hayan tuberías o cables ocultos.

Taladrado en madera, materiales

compuestos y plásticos

Cuando taladre en madera, materiales compuestos

y plásticos, seleccione el modo que perfora .Co-

mience a taladrar a una velocidad lenta y aumente la

velocidad gradualmente conforme taladra. Cuando

taladre en madera, use brocas de berbiquí para

madera o brocas helicoidales. Siempre use brocas

aladas. Cuando use brocas helicoidales, tire de

la broca hacia fuera del oricio para eliminar las

rebabas de las estrías de la broca. Para reducir la

producción de astillas, apoye el trabajo con una pieza

de material de desecho. Se recomienda seleccionar

velocidades lentas para plásticos con un punto de

derretimiento bajo.

Taladrado en metal

Cuando taladre en metal, seleccione el modo que

perfora . Use brocas helicoidales de acero de

alta velocidad o brocas huecas cilíndricas de bordes.

Use un punzón central para perforar el orificio.

Lubrique las brocas para taladros con aceite para

corte cuando taladre en hierro o acero. Utilice un

refrigerante cuando taladre en metales no ferrosos

como cobre, latón o aluminio. Coloque un respaldo

en el material para evitar que se doble o distorsione

una vez realizada la operación.

Taladrado en concreto

Cuando taladre en concreto, seleccione el modo

de operación martilleo-taladrado. Use brocas de

punta de carburo de alta velocidad. El taladrado en

materiales suaves como bloques de hormigón de

escorias, requiere poca presión. Materiales duros

como el concreto, requieren más presión. Se sabe

que se está taladrando a un ritmo adecuado cuando

se produce un ujo parejo y suave de polvo. No

permita que la broca gire en el oricio sin cortar. No

utilice agua para asentar el polvo o enfriar la broca.

Ambas acciones ocasionarán daños al carburo.

Cómo colocar tornillos y tuercas

Perfore un oricio piloto cuando coloque tornillos en

materiales gruesos o duros. Seleccione el atornillado

modo . Coloque el collar del selector de par tor-

sor en la posición correcta y ajuste la velocidad a

“baja”. Use el estilo y tamaño de destornillador de

berbiquí correcto para el tipo de tornillo que está

utilizando. Con el destornillador de berbiquí en el

tornillo, coloque la punta del tornillo en la pieza de

trabajo y aplique presión rmemente antes de oprimir

el gatillo. Los tornillos pueden extraerse colocando

el motor en dirección de retroceso.

Sobrecarga

La sobrecarga continua podría ocasionar daño per-

manente a la herramienta o a la batería.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como rui-

dos indebidos, desalineadas o agarrotadas de partes

móviles, piezas rotas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta.

Envíe su herramienta al Centro de Servicio

MILWAUKEE para reparación. Después de 6

meses a un año, dependiendo del uso dado,

envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Se garantiza al comprador original que ninguna de las herramientas

eléctricas MILWAUKEE (incluido el producto inalámbrico, la her-

ramienta y las baterías; consulte las declaraciones distintas y por

separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERÍAS

INALÁMBRICAS y de las luces de trabajo y del cargador de bat-

erías*) presentan defectos en material ni en mano de obra. En un

plazo de cinco (5) años* a partir de la fecha de compra y sujeto a

ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier

parte de una herramienta eléctrica que, luego de ser examinada,

MILWAUKEE compruebe que presenta defectos en material o mano

de obra, a menos que se indique lo contrario. Se requiere la devolu-

ción de la herramienta eléctrica a un centro de mantenimiento de la

fábrica MILWAUKEE o a un centro de reparaciones autorizado por

MILWAUKEE, con gastos de envío prepagados y asegurados. La

devolución del producto debe estar acompañada por un comprobante

de compra. Esta garantía no se aplica a los daños que MILWAUKEE

establece que fueron ocasionados por reparaciones o intentos de

reparación por parte de personal no autorizado por MILWAUKEE,

uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta

de mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de ali-

mentación M12™, Fuente de poder M18™, Ventilador para obra y

de las carretillas de trabajo industrial Trade Titan™ es de un (1) año

a partir de la fecha de compra. El período de garantía de la lámpara

de trabajo con diodo luminiscente y del foco mejorado con diodo

luminiscente es una garantía VITALICIA limitada para el comprador

original únicamente. Si durante el uso normal el foco de diodo lumi-

niscente no funciona, la lámpara de trabajo o el foco mejorado se

reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el

rociador de pintura inalámbrico, el paquete de baterías inalámbrico,

los generadores eléctricos portátiles que funcionan con gasolina,

herramientas manuales, elevadores (eléctricos, con palanca y con

cadenas manuales), camisas de calefacción M12™, productos

reacondicionados y productos de prueba y medición. Se encuentran

disponibles garantías distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspon-

diente de un producto eléctrico MILWAUKEE. La fecha de fabricación

del producto se utilizará para determinar el período de garantía si no

se presenta un comprobante de compra en el momento en que se

solicita el servicio de garantía.

LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y RE-

EMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE

DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO

POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO

ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO.

MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE

DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O

PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS,

GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSA-

DOS COMO CONSECUENCIA DE CUALQUIER DAÑO, FALLA O

DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE

EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE

DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO,

LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN

NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA

Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS,

ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE

SE EXIME DE TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO

DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR;

EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA

POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS

A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN

SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO

PERMITEN LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA

IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE

NO APLICARSE PARA USTED. ESTA GARANTÍA LE OTORGA

DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER

OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO.

58142702d2 961011804-01(B)

01/16 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Esta garantía se aplica a los productos vendidos en los EE. UU. y

Canadá.

Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’

en la sección Parts & Services (Piezas y servicios) del sitio web

MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST

(1.800.729.3878) para encontrar su Centro de Servicio de la fábrica

de MILWAUKEE más cercano.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a

partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas,

componentes y la mano de obra contenidas en este producto Para

América Central y el Caribe se debe conrmar en el Centro de Servicio

Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Ser-

vicio Autorizado la Póliza de Garantía sellada por el establecimiento

en donde adquirió el producto. Si no la tienen, podrá presentar el

comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por

correo electrónico a la dirección "[email protected]", para

ubicar el Centro de Servicio Autorizado más cercano a su domicilio,

en el cual además podrá adquirir partes, componentes, consumibles

y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía

sellada por el establecimiento donde realizó la compra. Ahí se reem-

plazará cualquier pieza o componente defectuoso sin cargo alguno

para el usuario nal. La empresa se hace responsable de los gastos

de transportación razonablemente erogados que se deriven del

cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas

a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el

instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas

no autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el cordón de alimentación es dañado, este debe ser rem-

plazado por el fabricante o por un Centro de Servicio Autorizado

para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

This manual suits for next models

Table of contents

Languages:

Other Milwaukee Cordless Driver Drill manuals

Milwaukee

Milwaukee 2402-20 User manual

Milwaukee

Milwaukee 2606-20 User manual

Popular Cordless Driver Drill manuals by other brands

Bosch

Bosch PS31 Operating/safety instructions

Craftsman

Craftsman 315.274910 owner's manual

Ryobi

Ryobi CDC1802 user manual

Sealey

Sealey CP14035V instructions

Ozito

Ozito CDR-013 instruction manual

DeWalt

DeWalt XR Li-Ion DCD790-XE instruction manual

Panasonic

Panasonic EY7441 Service manual

Sparky Group

Sparky Group BUR2 10.8Li-C HD Original instructions

Genesis

Genesis GCD18BK Operator's manual

Panasonic

Panasonic EY7442 operating instructions

Porter-Cable

Porter-Cable PCC601 instruction manual
