Milwaukee 2606-20 User manual

M18™ CORDLESS 1/2" DRILL/DRIVER AND HAMMER DRILL/DRIVER

PERCEUSE-VISSEUSE ET PERCEUSE À PERCUSSION DE

M18™ 13 mm (1/2")

TALADRO DESTORNILLADOR Y TALADRO DE PERCUSIÓN

DE 13 mm (1/2") M18™

Cat. No.

No de cat.

2606-20

2607-20

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S

MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN

COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL

MANUAL DEL OPERADOR.

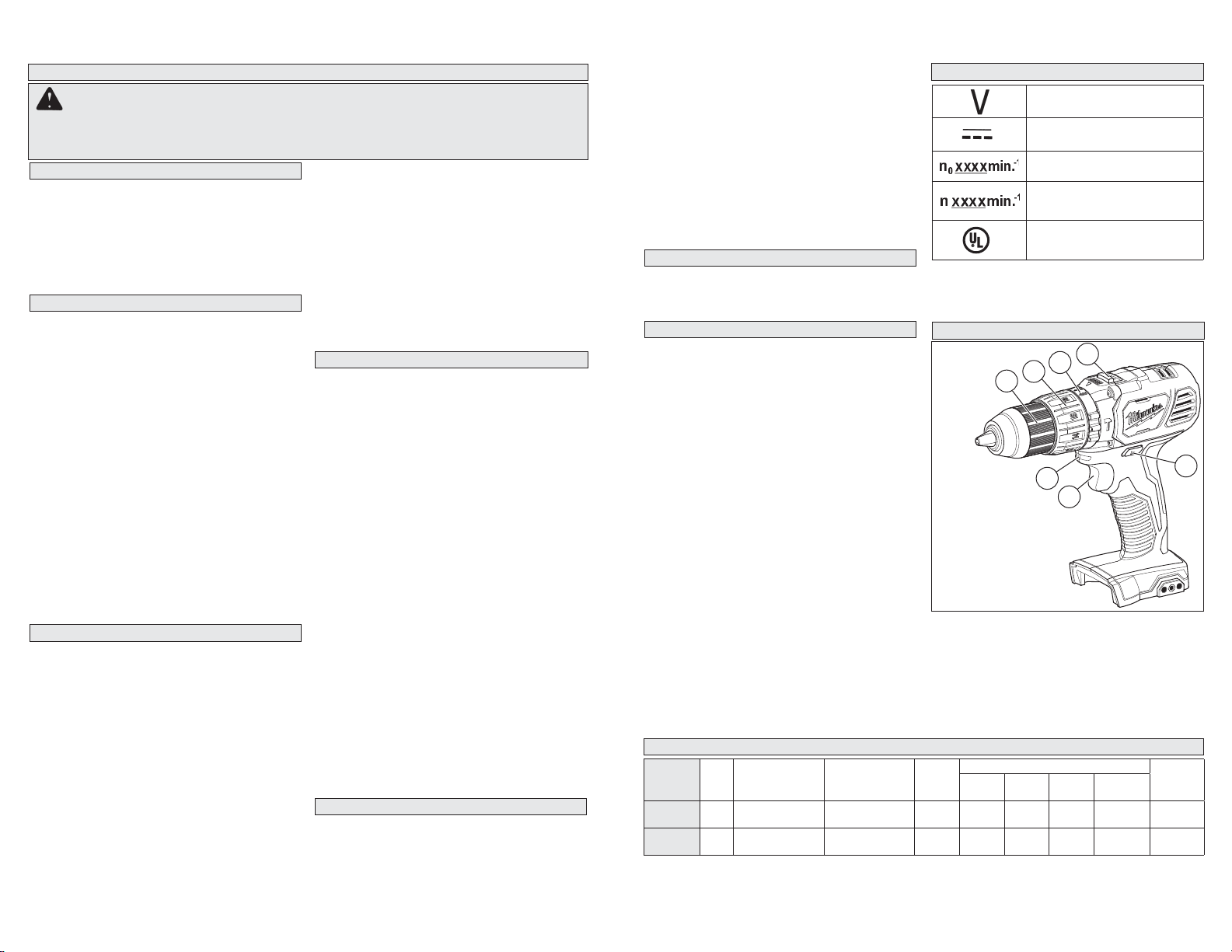

1. Trigger

2. LED

3. Keyless chuck

4. Torque selector collar

5. Application selector collar

(2607-20 only)

6. Speed selector

7. Control switch

FUNCTIONAL DESCRIPTION

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per

Minute (RPM)

Blows per Minute Under Load

(BPM)

CUS Underwriters Laboratories, Inc.

United States and Canada

SPECIFICATIONS

Cat. No. Volts

DC No Load RPM BPM Steel

Wood

Masonry

Flat

Bit Auger

Bit Hole

Saw Screws

(dia.)

2606-20 18 Low 0 - 450

High 0 - 1 800 --

-- 1/2" 1-1/8" 1" 2-1/8" 1/4" --

2607-20 18 Low 0 - 450

High 0 - 1 800 Low 0 - 7200

High 0 - 28,800 1/2" 1-1/8" 1" 2-1/8" 1/4" 5/8"

PERSONAL SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WORK AREA SAFETY

ELECTRICAL SAFETY

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do notoperatepowertoolsinexplosive atmos-

pheres, such as in the presence of ﬂammable

liquids, gases or dust. Powertoolscreate sparks

which may ignite the dust or fumes.

•Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiﬁed plugs and matching outlets will

reduce risk of electric shock.

•Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. Thereis an increasedriskofelectric

shock if your body is earthed or grounded.

•Do notexpose power tools to rainor wet condi-

tions. Water entering a power tool will increase

the risk of electric shock.

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

•If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

•Remove any adjusting key or wrench before

turning the power tool on. Awrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

•Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Useof

dust collection can reduce dust-related hazards.

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS. Failure

to follow the warnings and instructions may result in electric shock, ﬁre and/or serious

injury. Save all warnings and instructions for future reference. The term "power

tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated

(cordless) power tool.

POWER TOOL USE AND CARE

•Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

•Do not use thepower tool ifthe switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

•Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such pre-

ventivesafetymeasuresreduce the risk of starting

the power tool accidentally.

•Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Powertools are dangerous in the

hands of untrained users.

•Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Manyaccidents

are caused by poorly maintained power tools.

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

•Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inﬂuence of drugs, alcohol or medi-

cation. A moment of inattention while operating

power tools may result in serious personal injury.

•Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearingprotectionusedforappropriateconditions

will reduce personal injuries.

•Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carryingpowertools with

yourﬁngeronthe switch or energising power tools

that have the switch on invites accidents.

SERVICE

•Have your power tool serviced by a qualiﬁed

repair person using only identical replacement

parts. Thiswillensurethatthesafetyof the power

tool is maintained.

SPECIFIC SAFETY RULES

BATTERY TOOL USE AND CARE

•Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre

when used with another battery pack.

•Use power tools only with speciﬁcally desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and ﬁre.

•When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminalto another. Shortingthe batteryterminals

together may cause burns or a ﬁre.

•Under abusive conditions, liquid may be eject-

ed from the battery; avoid contact. If contact

accidentally occurs, ﬂush with water. If liquid

contacts eyes, additionally seek medical help.

Liquidejectedfrom the battery may causeirritation

or burns.

•Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

•Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

•Holdpowertoolbyinsulatedgrippingsurfaces,

whenperforminganoperationwherethecutting

accessory may contact hidden wiring or its

own cord. Cutting accessory contacting a “live”

wire may make exposed metal parts of the power

tool “live” and could give the operator an electric

shock.

•Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•WARNING Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and

other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment,such as thosedustmasksthat are spe-

cially designed to ﬁlter out microscopic particles.

OPERATION

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

WARNING To reduce the risk of injury,

wear safety goggles or glasses with side

shields.

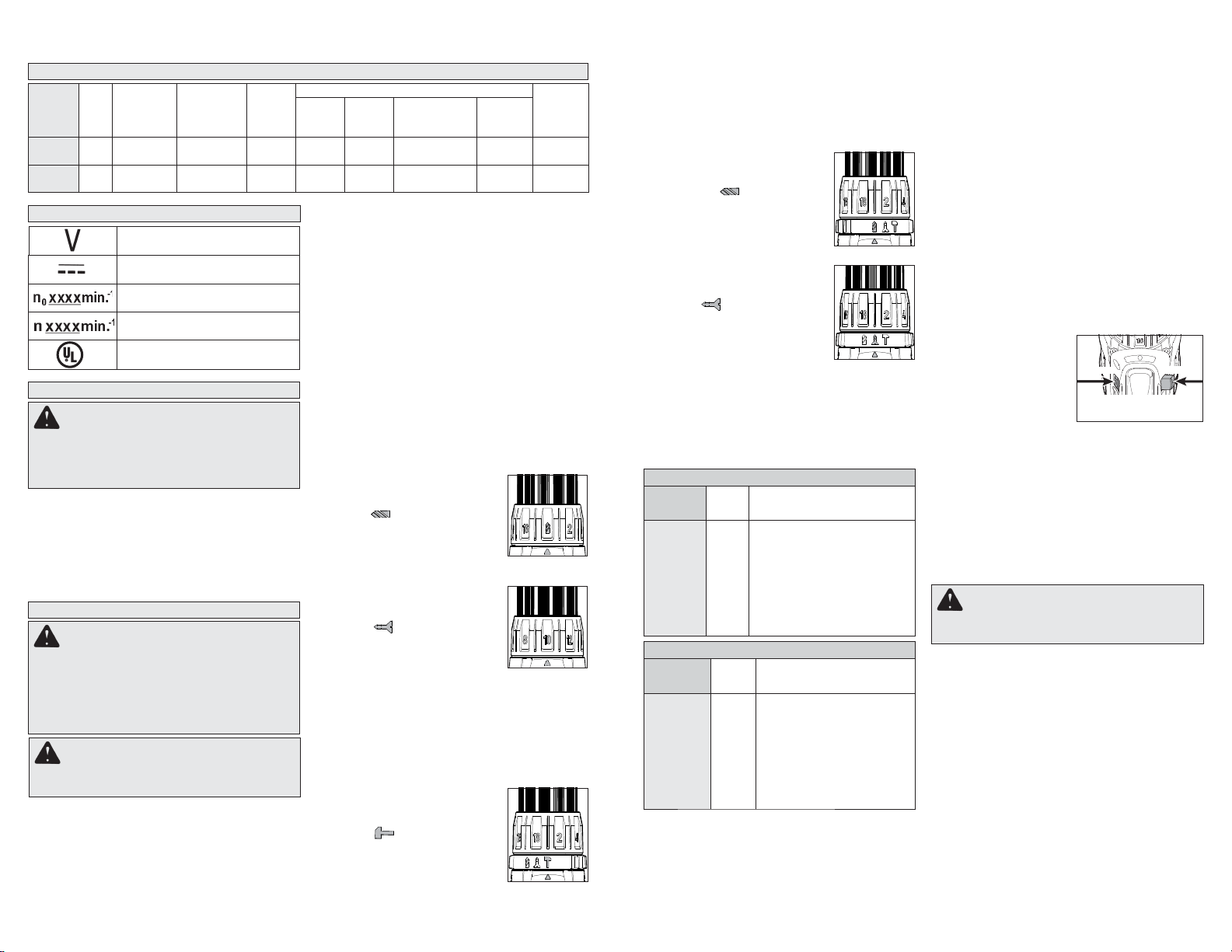

Selecting Drill or Drive Action

(Cat. No. 2606-20)

1. To use the drilling mode, rotate

thetorqueselector collar untilthe

drill symbol appears in line

with the arrow.

2. To use the driving mode rotate

the torque selector collar until

the desired clutch setting ap-

pears in line with the arrow.

The adjustable clutch, when

properly adjusted, will slip at a

preset torque to prevent driving

the screw too deep into different

materialsand to prevent damage

to the screw or tool.

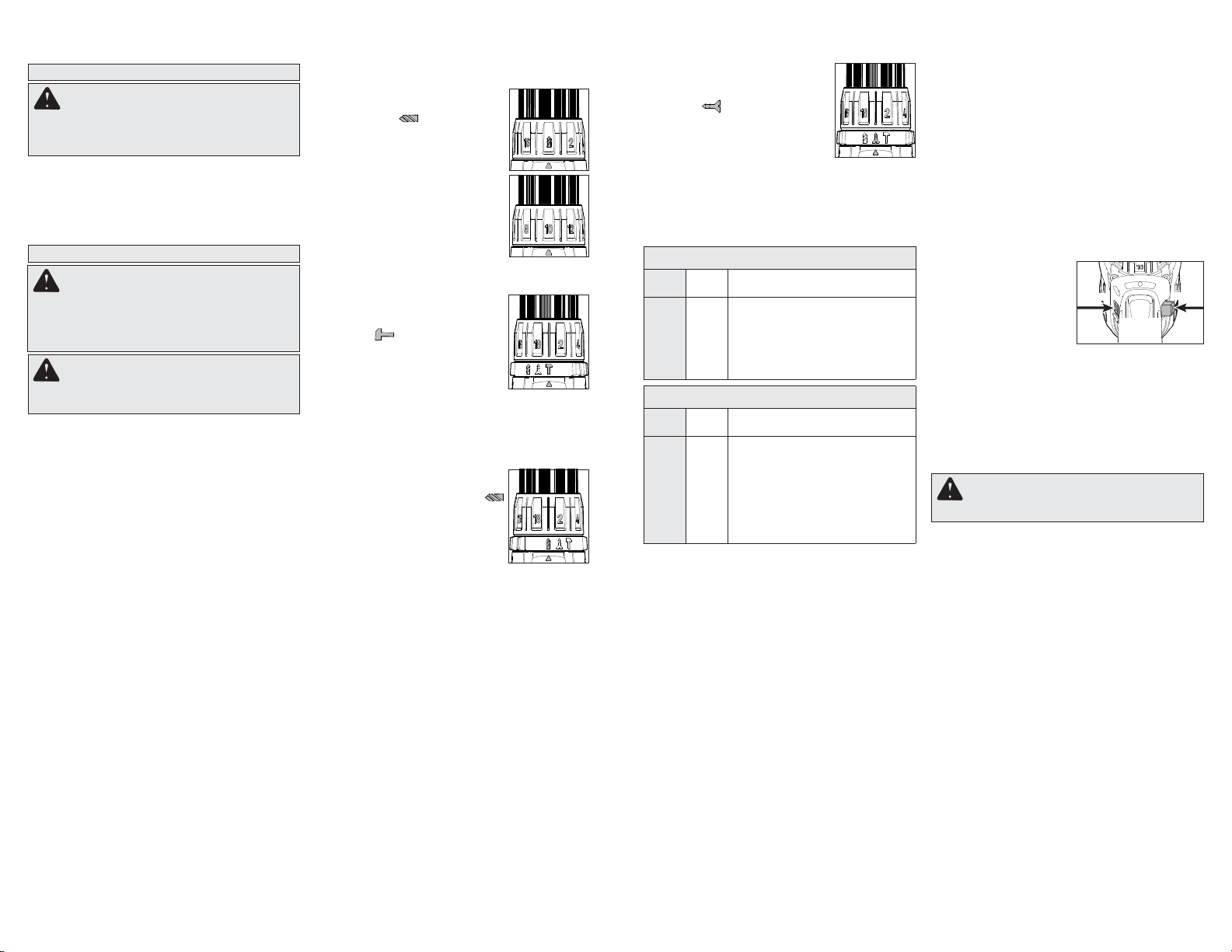

Selecting Hammer, Drill or Drive Action

(Cat. No. 2607-20)

1. To use the hammer-drilling

mode, rotate the application

selector collar until the hammer

symbol appears in line with

the arrow. Apply pressure to the

bit to engage the hammering

mechanism.

NOTE: The number selected on

thetorqueselectorcollar has no effect on opera-

tion of the drill in hammer mode.

NOTE: When using carbide bits, do not use wa-

ter to settle dust. Do not attempt to drill through

steel reinforcing rods. This will damage the

carbide bits.

2. To use the drilling only mode,

rotate the application selector

collar until the drill symbol

appears in line with the arrow.

NOTE: The number selected on

the torque selector collar has no

effect on operation of the drill in

drilling mode.

Cat. No. 2607-20

Clutch

Setting in. lbs Applications

1-3

4-6

7-9

10-13

14-17

28-30

31-33

34-39

41-47

49-55

Small screws in softwood.

Medium screws in softwood or small

screws in hardwood.

Large screws in softwoods. Medium

screws in hardwood or large screws in

hardwood with pilot hole.

NOTE: Because the settings shown in the table are only

a guide, use a piece of scrap material to test the different

clutch settings before driving screws into the workpiece.

Installing Bits

Always remove the battery before inserting or

removing bits. Select the proper style and size bit

for the job.

Thistoolisequipped with a spindle lock. The chuck

canbe tightened withonehand, creating highergrip

strengths on the bit.

1. To open the chuck jaws, turn the sleeve in the

counterclockwise direction.

When using drill bits, allow the bit to strike the

bottom of the chuck. Center the bit in the chuck

jaws and lift it about 1/16” off of the bottom.

When using screwdriver bits, insert the bit far

enough for the chuck jaws to grip the hex of the

bit.

2. To close the chuck jaws, turn the sleeve in the

clockwise direction. The bit is secure when the

chuck makes a ratcheting sound and the sleeve

can not be rotated any further.

3. To remove the bit, turn the sleeve in the coun-

terclockwise direction.

NOTE: Aratchetingsoundmaybeheardwhenthe

chuck is opened or closed. This noise is part of the

locking feature, and does not indicate a problem

with the chuck’s operation.

3. To use the driving screws

mode rotate the application

selector collar until the drive

symbol appears in line with

thearrow.Then rotate the torque

selector collar until the desired

clutchsettingappears in linewith

the arrow.

The adjustable clutch, when properly adjusted,

will slip at a preset torque to prevent driving the

screw too deep into different materials and to

prevent damage to the screw or tool.

The torque speciﬁcations shown here are approximate

values obtained with a fully charged battery pack.

Lock

Push to

CENTER

Reverse

Forward

ASSEMBLY

WARNING Recharge only with the

charger speciﬁed for the battery. For speciﬁc

charging instructions, read the operator’s

manualsuppliedwithyourchargerandbattery.

Inserting/Removing the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert thebattery, slide the packintothebodyof

the tool. Make sure it latches securely into place.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handles ﬁrmly and

pull the trigger.

NOTE: An LED is turned on when the trigger is

pulled.

2. To vary the speed, increase or decrease the

pressure on the trigger. The further the trigger

is pulled, the greater the speed.

3. To stop the tool, release the trigger. Make sure

the bit comes to a complete stop before laying

the tool down.

Drilling

Place the bit on the work surface and apply ﬁrm

pressure before starting. Too much pressure will

slow the bit and reduce drilling efﬁciency. Too little

pressure will cause the bit to slide over the work

area and dull the point of the bit.

If the tool begins to stall, reduce pressure slightly

to allow the bit to regain speed. If the bit binds,

reversethemotor to freethebitfrom the workpiece.

Cat. No. 2606-20

Clutch

Setting in. lbs Applications

1-5

6-10

11-15

16-17

15-30

32-40

43-50

55-100

Small screws in softwood.

Medium screws in softwood or small

screws in hardwood.

Large screws in softwoods. Medium

screws in hardwood or large screws in

hardwood with pilot hole.

Selecting Speed

The speed selector is on top of the motor housing.

Allow the tool to come to a complete stop before

changing speeds. See “Applications” for recom-

mended speeds under various conditions.

1. For Low speed, push the speed selector to

display “1”.

2. For High speed, push the speed selector to

display “2”.

Using the Control Switch

The control switch may be set to three positions:

forward,reverseandlock.Due to a lockout mecha-

nism,thecontrolswitchcanonlybeadjustedwhen

the ON/OFF switch is not pressed. Always allow

the motor to come to a complete stop before using

the control switch.

For forward (clockwise)

rotation, push in the con-

trol switch from the right

side of the tool. Check

the direction of rotation

before use.

Forreverse (counterclockwise) rotation,pushin the

control switch from the left side of the tool. Check

direction of rotation before use.

To lock the trigger, push the control switch to the

center position. The trigger will not work while

the control switch is in the center locked position.

Always lock the trigger or remove the battery

pack before performing maintenance, changing

accessories, storing the tool and any time the tool

is not in use.

WARNING To reduce the risk of injury,

always hold or brace securely.

APPLICATIONS

WARNING To reduce the risk of elec-

tric shock, check work area for hidden pipes

and wires before drilling or driving screws.

Drilling in Wood, Composition Materials and

Plastic

When drilling in wood, composition materials and

plastic, select the drill-only operating mode.

Start the drill slowly, gradually increasing speed

as you drill. When drilling into wood, use wood

augers or twist drill bits. Always use sharp bits.

When using twist drill bits, pull the bit out of the

hole frequently to clear chips from the bit ﬂutes. To

reduce the chance of splintering, back work with a

pieceofscrapwood.Selectlowspeeds for plastics

with a low melting point.

Drilling in Metal

When drilling in metal, select the drill-only

operating mode. Use high speed steel twist drills

or hole saws. Use a center punch to start the hole.

Lubricate drill bits with cutting oil when drilling in

iron or steel. Use a coolant when drilling in nonfer-

rous metals such as copper, brass or aluminum.

Back the material to prevent binding and distortion

on breakthrough.

Drilling in Masonry

When drilling in masonry, select the hammer

drilloperating mode. Usehighspeed carbide-tipped

bits. Drilling soft masonry materials such as cinder

block requires little pressure. Hard materials like

concrete require more pressure. A smooth, even

ﬂowof dust indicates the proper drillingrate.Donot

let the bit spin in the hole without cutting. Do not

use water to settle dust or to cool bit. Both actions

will damage the carbide.

Driving Screws and Nut Running

Drill a pilot hole when driving screws into thick or

hardmaterials. Selectthe drivingscrews mode.

Setthe torque selector collar to the proper position

and set the speed to low. Use the proper style and

size screwdriver bit for the type of screw you are

using. With the screwdriver bit in the screw, place

thetipofthe screw on the workpiece and apply ﬁrm

pressure before pulling the trigger. Screws can be

removed by reversing the motor.

Overloading

Continuous overloading may cause permanent

damage to tool or battery pack.

Maintaining Tool

Keep your tool, battery pack and charger in good

repairbyadoptinga regular maintenance program.

After six months to one year, depending on use,

return the tool, battery pack and charger to A

MILWAUKEE service facility for:

• Lubrication

• Mechanicalinspectionandcleaning(gears,spin-

dles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger,

motor)

• Testing toassureproper mechanicalandelectrical

operation

If the tool does not start or operate at full power

withafully charged batterypack,cleanthe contacts

on the battery pack. If the tool still does not work

properly, return the tool, charger and battery pack,

to a MILWAUKEE service facility for repairs.

Cleaning

Cleandustanddebrisfromchargerandtool vents.

Keep tool handles clean, dry and free of oil or

grease. Use only mild soap and a damp cloth to

cleanthetool,batterypackandchargersincecertain

cleaningagents and solventsareharmful to plastics

and other insulated parts. Some of these include

gasoline, turpentine, lacquer thinner, paint thinner,

chlorinatedcleaning solvents, ammoniaandhouse-

hold detergents containing ammonia. Never use

ﬂammable or combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and

charger to the nearest service center.

WARNING To reduce the risk of per-

sonal injury and damage, never immerse your

tool, battery pack or charger in liquid or allow

a liquid to ﬂow inside them.

WARNING To reduce the risk of injury,

always unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disas-

semble the tool, battery pack or charger.

Contact a MILWAUKEE service facility for

ALL repairs.

MAINTENANCE

For a complete listing of accessories refer to your

MILWAUKEE Electric Tool catalog or go online

to www.milwaukeetool.com. To obtain a catalog,

contact your local distributor or service center.

WARNINGAlwaysremovebatterypack

before changing or removing accessories.

Onlyuseaccessoriesspeciﬁcallyrecommend-

ed for this tool. Others may be hazardous.

ACCESSORIES

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date.

This warranty card covers any defect in material and workmanship on this Power Tool.

To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you pur-

chased the product, to theAuthorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the

original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to ﬁnd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you pur-

chased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all

freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modiﬁed or repaired by people not authorized by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTEDAND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

LIMITED WARRANTY - USA AND CANADA

LIMITED WARRANTY - MEXICO, CENTRAL AMERICAAND CARIBBEAN

Model:

Date of Purchase:

Distributor or Store Stamp:

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct

CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is war-

ranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain

exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is

determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁve (5) years* after the

date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center

location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the

proof of purchase should be included with the return product. This warranty does not apply to damage that

MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

*The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and Trade Titan™ Indus-

trial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED

Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb

fails the Work Light or Upgrade Bulb will be replaced free of charge.

*This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline

Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets,

Reconditioned product and Test & Measurement products. There are separate and distinct warranties avail-

able for these products.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product.

The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is

provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A

CONDITIONOFTHECONTRACTFORTHEPURCHASE OFEVERYMILWAUKEEPRODUCT.IFYOUDO NOT

AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MIL-

WAUKEEBE LIABLEFORANYINCIDENTAL,SPECIAL,CONSEQUENTIALORPUNITIVE DAMAGES,ORFOR

ANY COSTS,ATTORNEY FEES, EXPENSES, LOSSES OR DELAYSALLEGED TO BEASACONSEQUENCE

OFANYDAMAGETO,FAILUREOF,OR DEFECTINANYPRODUCTINCLUDING,BUTNOTLIMITEDTO,ANY

CLAIMSFOR LOSS OF PROFITS.SOME STATES DONOTALLOWTHE EXCLUSION ORLIMITATION OF IN-

CIDENTALORCONSEQUENTIALDAMAGES, SOTHEABOVE LIMITATIONOREXCLUSION MAYNOTAPPLY

TOYOU.THISWARRANTYIS EXCLUSIVEANDINLIEU OFALLOTHEREXPRESS WARRANTIES,WRITTEN

OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATION ANYIMPLIED WARRANTYOF MERCHANTABILITY OR FITNESS FORA

PARTICULARUSE ORPURPOSE;TOTHEEXTENTSUCH DISCLAIMERISNOTPERMITTED BYLAW,SUCH

IMPLIED WARRANTIESARE LIMITED TO THE DURATION OF THEAPPLICABLE EXPRESS WARRANTYAS

DESCRIBEDABOVE. SOMESTATESDONOTALLOW LIMITATIONSONHOWLONGANIMPLIEDWARRANTY

LASTS, SO THE ABOVE LIMITATION MAY NOTAPPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil-

waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty

and non-warranty service on a Milwaukee electric power tool.

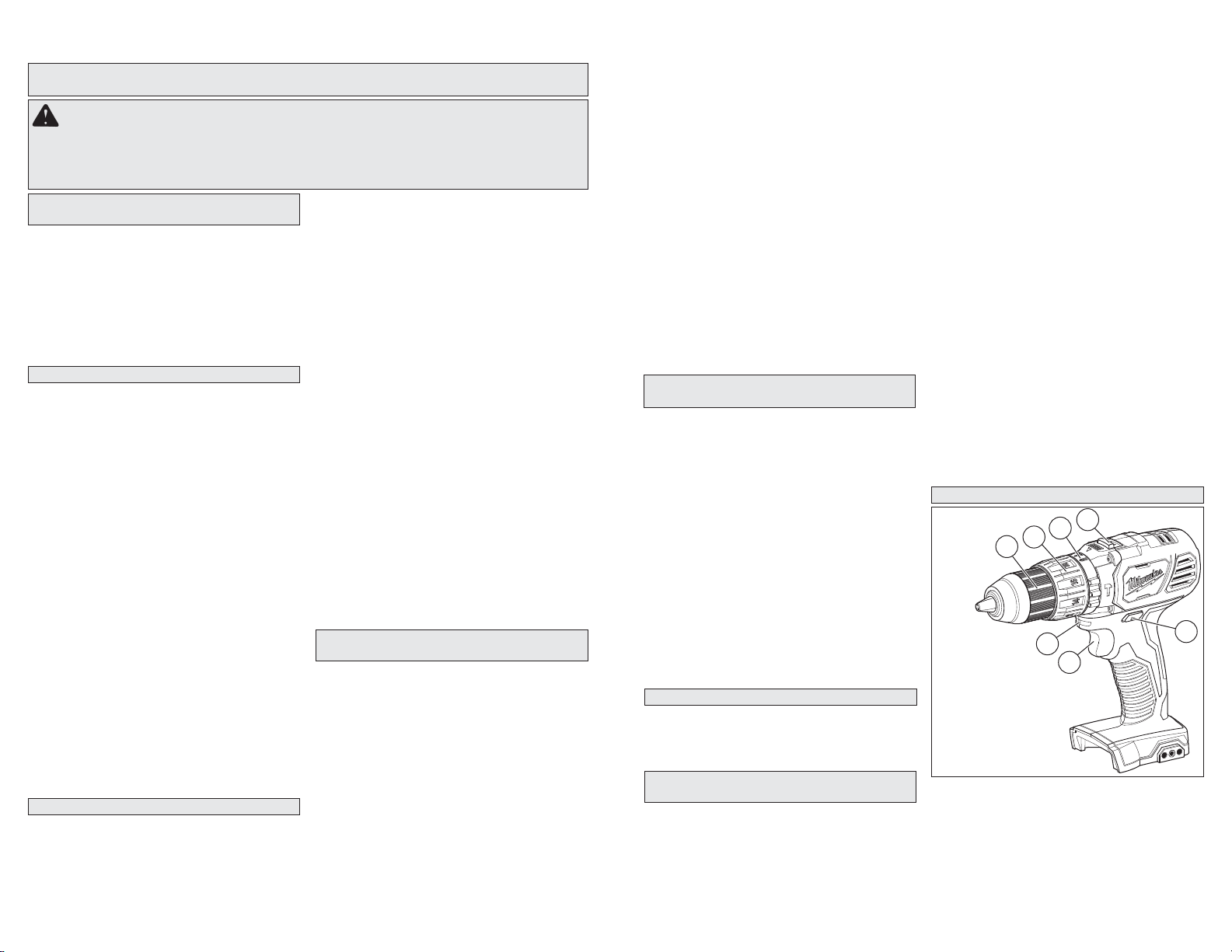

DESCRIPTION FONCTIONNELLE

1. Gâchette

2. DEL

3. Mandrin sans clé

4. Collier sélecteur de couple

5. Colliers de sélection de

l’application (2607-20 seul)

6. Sélecteur de vitesse

7. Commutateur de

commande

PICTOGRAPHIE

Volts

Tension CD seul.

Tours-minute á vide (RPM)

Impacts par minute á charge

(BPM)

CUS Underwriters Laboratories, Inc.

États-Unis et Canada

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT LIRETOUTESLESRÈGLESETINSTRUCTIONSDESÉCURITÉ.

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les règles et les instructions à des ﬁns

de référence ultérieure. Le terme «outil électrique» ﬁgurant dans les avertissements ci-

dessousrenvoie à l’outilélectrique àalimentation par leréseau (à cordon)ou parbatterie (sans ﬁl).

•Maintenir la zone de travail propre et bien

éclairée. Leszonesencombréesou mal éclairées

sont favorables aux accidents.

•Ne pas utiliser d’outil électrique dans une at-

mosphère explosive, telle qu’en en présence

de liquides, de gaz ou de poussières inﬂam-

mables. Les outils électriques génèrent des

étincelles qui peuvent enﬂammer les poussières

ou les fumées.

•Tenir les enfants et les personnes non au-

torisées à l’écart pendant le fonctionnement

d’un outil électrique. Un manque d’attention de

l’opérateurrisquedelui faire perdre le contrôle de

l’outil.

•La ﬁche de l’outil électrique doit correspondre

à la prise d’alimentation. Ne jamais modiﬁer la

ﬁche d’une manière quelconque. Ne pas utilis-

er d’adaptateur avec les outils électriques mis

à la terre (à la masse). Des ﬁches non modiﬁées

et des prises d’alimentation assorties réduisent le

risque de choc électrique.

•Éviter tout contact corporel avec des surfaces

reliées à la masse ou à la terre telles que

tuyaux, radiateurs, cuisinières et réfrigéra-

teurs. Un risque de choc électrique plus élevé

existe si le corps est relié à la masse ou à la terre.

•Ne pasexposer lesoutils électriquesà lapluie ou

àl’humidité.Lerisquedechoc électriqueaugmente

si de l’eau s’inﬁltre dans un outil électrique.

•Prendre soin du cordon. Ne jamais utiliser le

cordon pour transporter, tirer ou débrancher

l’outil électrique. Tenir le cordon à l’écart de la

chaleur, des huiles, des arêtes coupantes ou

des pièces en mouvement. Un cordon endom-

magé ou emmêlé présente un risque accru de

choc électrique.

•Se procurer un cordon d’alimentation appro-

prié en cas d’utilisation d’un outil électrique à

l’extérieur. L’utilisation d’un cordon d’alimentation

pour usage extérieur réduit le risque de choc

électrique.

•S’il est nécessaire d’utiliser l’outil électrique

dans un endroit humide, installer un disjonc-

teur différentiel (GFCI). L’utilisation d’un GFCI

réduit le risque de décharge électrique.

•Porter l’équipement de protection requis.

Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque anti-

poussières,des bottes de sécuritéantidérapantes,

un casque protecteur ou une protection auditive

aﬁn de réduire les blessures.

•Empêcher les démarrages accidentels.

S’assurer que la gâchette est en position

d’arrêt avant de brancher l’outil à une source

de courant, d’insérer la batterie, de le ramasser

ou de le transporter. Le fait de transporter

l’outil en gardant le doigt sur la gâchette ou de le

brancher lorsque la gâchette est en position de

marche favorise les accidents.

•Retirer toute clé de réglage avant de mettre

l’outil sous tension. Uneclélaisséeattachée sur

unepièce mobile del’outilélectrique peutentraîner

des blessures.

•Ne pas travailler à bout de bras. Bien garder

un bon équilibre à tout instant. Ceci permet de

mieux préserver la maîtrise de l’outil électrique

dans des situations imprévues.

•Porter des vêtements adéquats. Ne pas porter

de vêtements amples ni de bijoux. Ne pas ap-

procher les cheveux, vêtements et gants des

pièces en mouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

•Si des dispositifs sont prévus pour l’extraction

et la récupération des poussières, vérifier

qu’ils sont connectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les

risques liés aux poussières.

SÉCURITÉ INDIVIDUELLE

SÉCURITÉ ÉLECTRIQUE

SÉCURITÉ DU LIEU DE TRAVAIL

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

•Ne pas forcer l’outil électrique. Utiliser l’outil

électriqueapproprié à l’application considérée.

L’outil électrique adapté au projet considéré pro-

duira de meilleurs résultats, dans des conditions

de sécurité meilleures, à la vitesse pour laquelle

il a été conçu.

•Ne pas utiliser l’outil électrique si le commuta-

teur ne le met pas sous ou hors tension. Tout

outil électrique dont le commutateur de marche-

arrêt est inopérant est dangereux et doit être

réparé.

•Débrancher la ﬁche de la prise d’alimentation

et/ou la batterie de l’outil électrique avant

d’effectuer des réglages, de changer

d’accessoires ou de ranger l’outil. De telles

mesures de sécurité préventiveréduisent le risque

de mettre l’outil en marche accidentellement.

•Ranger les outils électriques inutilisés hors

de la portée des enfants et ne pas laisser des

personnesqui connaissentmal lesoutils électr-

iquesou ces instructionsutiliser ces outils.Les

•Être sur ses gardes, être attentif et faire preuve

de bon sens en utilisant un outil électrique. Ne

pas utiliser un outilélectrique en cas defatigue

ou sous l’inﬂuence de drogues, d’alcool ou

de médicaments. Un instant d’inattention lors

de l’utilisation d’un outil électrique peut entraîner

des blessures graves.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

outils électriques sont dangereux dans les mains

d’utilisateurs non formés à leur usage.

•Entretien des outils électriques. S’assurer de

l’absence de tout désalignement ou de grip-

page des pièces mobiles, de toute rupture de

pièce ou de toute autre condition qui pour-

rait affecter le bon fonctionnement de l’outil

électrique. En cas de dommages, faire réparer

l’outil avant de l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la source de

nombreux accidents.

•Garder les outils de coupe affûtés et propres.

Les outils de coupe correctement entretenus et

bien affûtés risquent moins de se gripper et sont

plus faciles à manier.

•Utiliser l’outil électrique, les accessoires, les

grains etc. conformément à ces instructions

en tenant compte des conditions de travail

et de la tâche à effectuer. L’utilisation de cet

outil électrique pour effectuer une opération pour

laquelle il n’est pas conçu peut occasionner une

situation dangereuse.

ENTRETIEN

•Faire effectuer l’entretien de l’outil électrique

par un technicien qualiﬁé qui n’utilisera que

des pièces de rechange identiques. Lasécurité

d’utilisation de l’outil en sera préservée.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

•Ne recharger la batterie qu’avec le chargeur

spéciﬁé par le fabricant. Un chargeur qui convient

à untype de batteriepeut créer unrisque d’incendie

s’il est utilisé avec un autre type de batterie.

•N’utiliser les outils électriques qu’avec les

batteries spécialement conçues pour eux.

L’utilisation de batteries d’autres marques peut

créer un risque de blessure et d’incendie.

•Lorsque la batterie est hors service, la ranger

à l’écart d’autres objets métalliques tels que

trombones, pièces de monnaie, clés, clous, vis

et autres petits objets métalliques qui peuvent

établir une connexion d’une borne à l’autre.

Un court-circuit aux bornes de la batterie peut

provoquer des brûlures ou un incendie.

•Du liquide peut être éjecté de la batterie en cas

de manutention abusive ; éviter tout contact.

En cas de contact accidentel avec les projec-

tions, rincer à l’eau. En cas de contact avec

les yeux, consulter un médecin. Le liquide

s’échappant de la batterie peut provoquer des

irritations ou des brûlures.

•Porter des protège-oreilles avec un marteau

perforateur. Une exposition au bruit peut provo-

quer une perte auditive.

•Utiliser les poignées auxiliaires fournies avec

l’outil. Une perte de contrôle peut provoquer des

blessures.

•Tenir l’outil par les surfaces de prise isolées si,

au cours des travaux, l’outil de coupe risque

d’entrer en contact avec des ﬁls cachés ou

avec son propre cordon. Le contact avec un ﬁl

soustensionmet les parties métalliques exposées

de l’outil sous tension, ce qui inﬂigera un choc

électrique à l’opérateur.

•Maintenir en l’état les étiquettes et les plaques

d’identiﬁcation.Des informations importantes y

ﬁgurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•AVERTISSEMENT! Certaines poussières gé-

nérées par les activités de ponçage, de coupe,

de rectiﬁcation, de perforage et d’autres activités

de construction contiennent des substances

considérées être la cause de malformations con-

génitalesetdetroublesde l’appareil reproducteur.

Parmi ces substances ﬁgurent:

•leplombcontenudanslespeinturesàbasedeplomb;

•la silice cristalline des briques, du ciment et

d’autres matériaux de maçonnerie, ainsi que

•l’arsenicetlechromedessciagestraitéschimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dansunezone bien ventilée et porterl’équipement

desécuritéapproprié, tel qu’un masque anti-pous-

sièrespécialementconçupourﬁltrer les particules

microscopiques.

10 11

N.B. : Utiliser un déchet de matériau pour tester les dif-

férentes positions d’embrayage avant de visser dans la

pièce de travail.

Sélection de la vitesse

Le sélecteur de vitesse est au-dessus du carter du

moteur.Laisser l’outil s’arrêtercomplètementavant

dechangerde vitesse. Voir«Applications»pourles

vitessesrecommandéesdansdiversesconditions.

1.Pour la vitesse Low [Basse], tirer le sélecteur de

vitesse en arrière pour afﬁcher « 1 ».

2. Pourlavitesse High[Haute],pousserle sélecteur

de vitesse en avant pour afﬁcher « 2 ».

Marche, arrêt et contrôle de la vitesse

Utilisation du commutateur

Le commutateur peut être réglé sur trois positions:

marche avant, marche arrière et verrouillée. En

raisond’unmécanismedeverrouillage,lecommu-

tateurnepeutêtrerégléquelorsquela commande

MARCHE/ARRÊT n’est pas enfoncée. Toujours

laisser le moteur s’arrêter complètement avant

d’utiliser le commutateur.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement

la poignée et tirer sur la détente.

NOTE : Une DEL s’allume lorsque la gâchette

est tirée. Elle s’arrête lorsque la gâchette est

relâchée.

2. Pourfairevarierla vitesse,augmenterouréduire

la pression sur la détente. La vitesse augmente

enfonction delapressionexercée surladétente.

3. Pourarrêterl’outil,relâcher la détente.S’assurer

que la mèche s’arrête complètement avant de

poser l’outil.

Perçage

Placez l’extrémité du foret ou de la mèche contre

lasurface de la pièce et appuyez fermement avant

de démarrer. Une pression trop grande ralentit le

foret et diminue l’efﬁcacité du perçage. Une pres-

sion trop faible fait glisser le foret sur la surface de

la pièce et émèche la pointe du foret.

Sil’outilcommence à bloquer,réduisezlégèrement

la vitesse pour permettre au foret de reprendre de

la vitesse. Si le foret se bloque, inversez le sens

de rotation du moteur pour le libérer de la pièce.

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes

à coques latérales.

3. Pour utiliser le mode tournevis,

faire tourner le collier de sélec-

tion d’application jusqu’à ce que

le symboletourneviss’aligne

avec la ﬂèche. Puis faire tourner

le collier de sélection de couple

jusqu’à ce que le réglage désiré

soit aligné avec la ﬂèche.

Bien réglé, l’embrayage réglable glisse à un

couplepréréglépour éviter de vissertropprofon-

dément dans différents matériaux et pour éviter

d’endommager la vis ou l’outil.

Les spéciﬁcations de couple indiquées ici sont

approximatives.

MONTAGE DE L'OUTIL

AVERTISSEMENT Ne recharger la

batterie qu’avec le chargeur spéciﬁé. Pour

les instructions de charge spéciﬁques, lire le

manuel d’utilisation fourni avec le chargeur

et les batteries.

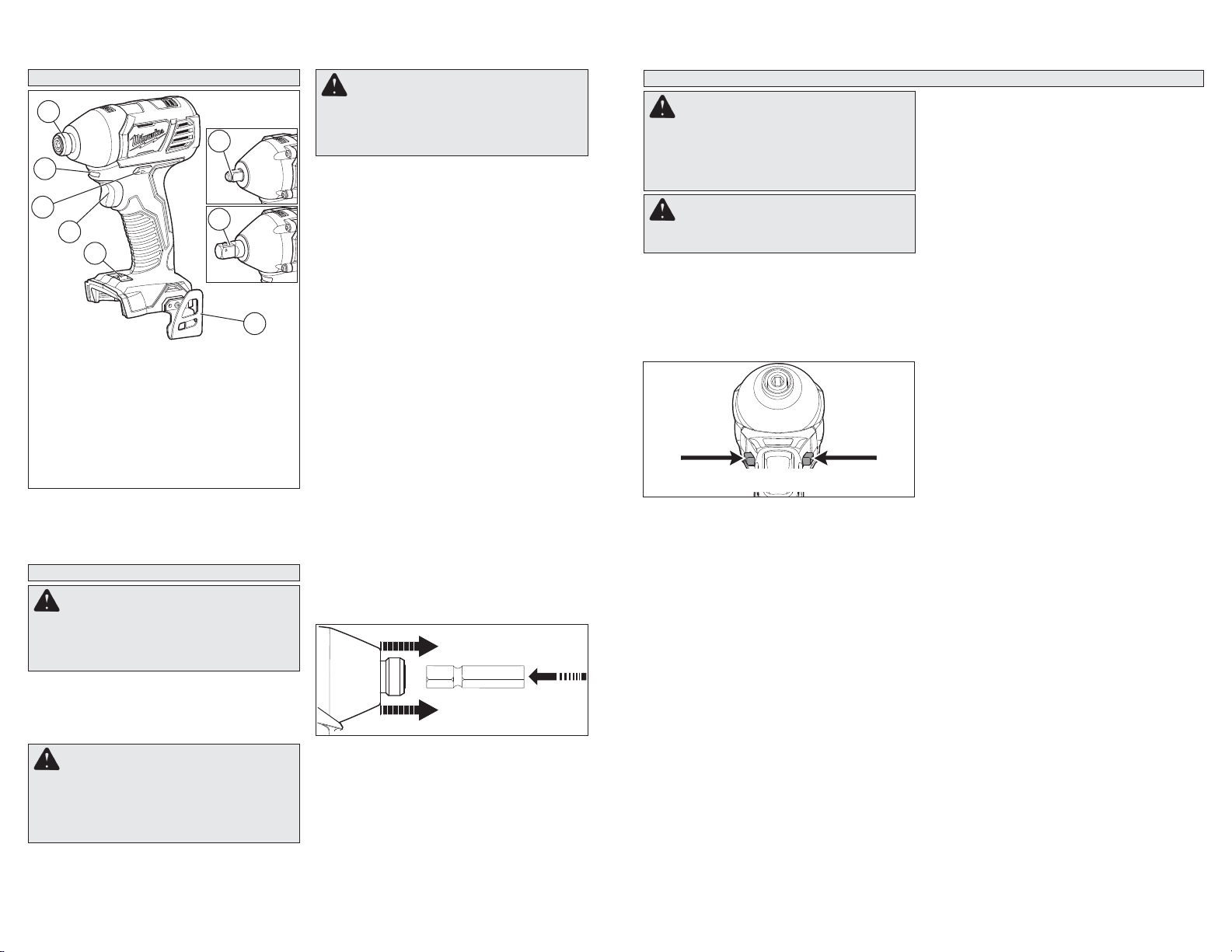

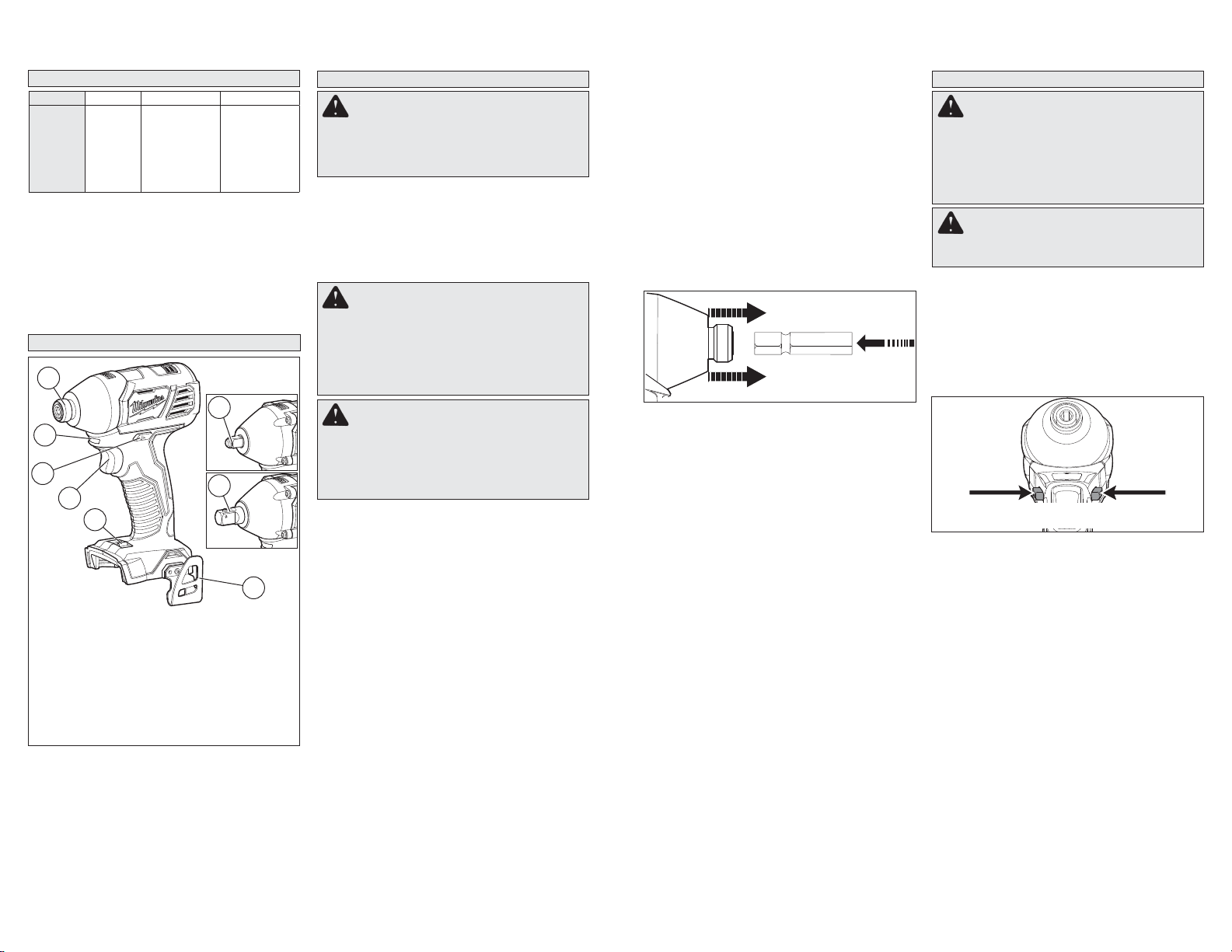

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

Pour insérer la batterie, la glisser dans le corps

de l’outil. S’assurer qu’elle est ﬁxée solidement.

MANIEMENT

AVERTISSEMENT Il faut toujours

retirer la batterie et verrouiller la détente de

l’outil avant de changer ou d’enlever les ac-

cessoires. L’emploi d’accessoires autres que

ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

SPECIFICATIONS

No de

Cat. Volts

CD Tr/min. à vide BPM Acier

Bois Maçon-

nerie

Mèche

plate Mèche

hélicoïdale Scie-

cloche Vis

(diam.)

2606-20 18 Basse 0-450

Haute 0-1 800 --

-- 13 mm

(1/2") 29 mm

(1-1/8") 25 mm (1") 54 mm

(2-1/8") 6 mm

(1/4") --

2607-20 18 Basse 0-450

Haute 0-1 800 Basse 0-7 200

Haute 0-28 800 13 mm

(1/2") 29 mm

(1-1/8") 25 mm (1") 54 mm

(2-1/8") 6 mm

(1/4") 16 mm

(5/8")

AVERTISSEMENTPourminimiser les

risques d’explosion, choc électrique et dom-

mages à la propriété, inspectez toujours l’aire

de travail pour y déceler les ﬁls électriques

ou les tuyaux avant d’entreprendre le forage.

APPLICATIONS

Sélection du mode perçage ou vissage

(No de Cat. 2606-20)

1. Pourutiliserlemode perforageuniquement,faire

tourner le collier de sélection jusqu’à ce que le

symbole perforateur apparaisse en ligne

avec la ﬂèche.

N.B. : Le chiffre sélectionné

sur la bague de réglage du

couple n’a aucun effet sur le

fonctionnement de la perceuse

tournevis en mode perçage.

2. Pour utiliser le mode tournevis,

faire tourner le collier de sélection d’application

jusqu’àcequele symbole tournevis s’aligne

avec la ﬂèche. Puis faire tourner

le collier de sélection de couple

jusqu’à ce que le réglage désiré

soit aligné avec la ﬂèche.

Bienréglé,l’embrayageréglable

glisse à un couple préréglé pour

éviter de visser trop profondé-

ment dans différents matériaux et pour éviter

d’endommager la vis ou l’outil.

Sélection du mode percussion, perçage ou

vissage (No de Cat. 2607-20)

1.Pour utiliser le mode martelage-perforage,

faire tourner le collier de sélection jusqu’à ce

que le symbole marteau apparaisse en

ligne avec la ﬂèche. Puis faire

tourner le collier de sélection de

couplejusqu’àce que lesymbole

perforateur soit aligné avec la

flèche. Exercer une pression

sur la mèche pour enclencher

le mécanisme de martelage.

N.B. : Le chiffre sélectionné sur

la bague de réglage du couple n’a aucun effet

sur le fonctionnement de la perceuse tournevis

en mode perçage.

N.B. : Lors de l’utilisation de mèches encarbure,

ne pas utiliser d’eau pour éliminer la poussière.

Ne pas tenter de percer des tiges de renforce-

ment en acier. Ceci endommagerait les mèches

en carbure.

2. Pour utiliser le mode perforage

uniquement, faire tourner le col-

lier de sélection jusqu’à ce que

le symbole perforateur ap-

paraisse en ligne avec la ﬂèche.

N.B. :Le chiffresélectionné surla

bague de réglage du couple n’a

aucuneffet surlefonctionnement

de la perceuse tournevis en mode perçage.

Verrouiller-

Pousser en

position centrale

Arrière

Avant

Utilisation de mandrins sans clé

Votre outil sans ﬁl est équipé d’un verrouillage de

broche.Le mandrin peut être serré avec une seule

main, ce qui accroît la force de saisie sur le foret

ou la mèche.

Retirez toujours la pile ou verrouillez la gâchette

avant de monter ou retirer un accessoire de l’outil.

1.Pour ouvrir les mors du mandrin, tournez le

manchon dans le sens antihoraire.

Pour monter un foret, engagez-le à fond dans le

mandrin. Centrez le foret dans les mâchoires du

mandrinetlevez-leàenviron2mm(1/16")dufond.

Lors de l’utilisation d’embouts de tournevis,

insérez l’embout sufﬁsamment loin pour que

les mâchoires du mandrin saisissent la portion

hexagonale de l’embout.

2.Pour fermer les mors du mandrin, tournez le

manchondanslesenshoraire. L’embout est ﬁxé

solidement lorsque le mandrin fait un bruit de

cliquetiset que le manchon ne peut plus pivoter.

3.Pourenleverl’embout,tournez le manchon dans

le sens antihoraire.

N.B. : Un bruit de cliquetis est normal lors de

l’ouvertureou de la fermeture du mandrin. Ce bruit

faitpartiedelafonctiondeverrouillageet n’indique

aucun problème de fonctionnement du mandrin.

Pour une rotation en

marche avant (dans le

sens horaire), pousser le

commutateur sur le côté

droit de l’outil. Vérifier

la direction de rotation

avant utilisation.

Pour une rotation en

marchearrière (danslesensanti-horaire), pousser

le commutateur sur le côté gauche de l’outil. Véri-

ﬁer la direction de rotation avant utilisation.

Pour verrouiller la détente, pousser le com-

mutateur vers la position centrale. La détente ne

fonctionne pas tant que le commutateur est sur la

position verrouillée centrale. Toujours verrouiller

la détente ou déposer la batterie avant d’effectuer

un entretien, de changer d’accessoire, de remiser

l’outil et toutes les fois que l’outil est inutilisé.

Perçage du bois, des matériaux synthétiques

et du plastique

Lorsque vous percez du bois, des matériaux syn-

thétiques et du plastique, faire tourner le collier de

sélection jusqu’à ce que le symbole perforateur

apparaisse. Démarrez lentement la perceuse

et augmentez graduellement la vitesse à mesure

que vous percez. Lors du perçage dans le bois,

utilisez des mèches ou des forets hélicoïdaux.

No de Cat. 2607-20

Réglage de

l’accoupement (N•m) Applications

1-3

4-6

7-9

10-13

14-17

3.1-3.4

3.5-3.7

3.8-4.4

4.6-5.3

5.5-6.2

6.3

Petites vis dans le bois mou.

Vis moyennes dans le bois

mou ou petites vis dans le

bois dur.

Grosses vis dans le bois mou.

Vis moyennes dans le bois

durou grosses vis dans le bois

dur avec trou-guide.

No de Cat. 2606-20

Réglage de

l’accoupement (N•m) Applications

1-5

6-10

11-15

16-17

1.7-3.4

3.6-4.5

4.8-5.6

6.2-11.3

Petites vis dans le bois mou.

Vis moyennes dans le bois

mou ou petites vis dans le

bois dur.

Grosses vis dans le bois mou.

Vis moyennes dans le bois

durou grosses vis dans le

bois dur avec trou-guide.

AVERTISSEMENT Pour minimiser

les risques de blessures, tenez toujours l’outil

solidement ou étayez-le fermement.

12 13

Entretien de l’outil

Gardez l’outil, la batterie et le chargeur en bon

état en adoptant un programme d’entretien

ponctuel. Après une période de six mois à un an,

selon l’utilisation, renvoyez l’outil, la batterie et le

chargeur à un centre de service MILWAUKEE ac-

crédité pour les services suivants:

• Lubriﬁcation

• Inspection et nettoyage de la mécanique (engre-

nages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, moteur)

• Vériﬁcation du fonctionnement électromécanique

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batteriecomplètementchargée, nettoyez lespoints

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de ser-

vice MILWAUKEE accrédité, aﬁnqu’on en effectue

la réparation (voir “Réparations”).

Nettoyage

Débarrassez les évents du chargeur et de l’outil

desdébrisetdelapoussière.Gardezlespoignées

de l’outil propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil, du chargeur et de

la batterie doit se faire avec un linge humide et un

savon doux. Certains nettoyants tels l’essence, la

térébenthine,lesdiluantsà laque ou à peinture, les

solvants chlorés, l’ammoniaque et les détergents

d’usage domestique qui en contiennent pourraient

détériorer le plastique et l’isolation des pièces. Ne

laissez jamais de solvants inﬂammables ou com-

bustibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ENTRETIEN

AVERTISSEMENT Pour minimiser

les risques de blessures corporelles, dé-

branchez le chargeur et retirez la batterie

du chargeur ou de l’outil avant d’y effectuer

des travaux d’entretien. Ne démontez jamais

l’outil, la batterie ou le chargeur. Pour toute

réparation, consultez un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT Pour

minimiser

les risques de blessures ou de dommages à

l'outil, n'immergez jamaisl'outil, la batterieou le

chargeuret ne laissezpas de liquide s'yinﬁltrer.

ACCESOIRES

AVERTISSEMENT Retirez toujours

la batterie avant de changer ou d’enlever les

accessoires. L’utilisation d’autres accessoires

que ceux qui sont spéciﬁquement recomman-

dés pour cetoutil peut comporter desrisques.

Pourunelistecomplètedesaccessoires,prièrede

sereporteraucatalogueMILWAUKEEElectricTool

ou visiter le site internet www.milwaukeetool.com.

Pourobtenir uncatalogue,ilsufﬁtdecontacter votre

distributeur local ou l'un des centres-service.

Utiliseztoujours des forets ou des mèches bienaf-

fûtés.Lorsquevousutilisezdesforetshélicoïdaux,

retirez-les fréquemment du trou pour enlever les

copeaux des goujures. Aﬁn de réduire les risques

d’éclatement, appuyez la pièce sur un morceau

de bois de rebut. Sélectionnez des vitesses lentes

pour le perçage de matières plastiques qui ont un

point de fusion assez bas.

Perçage dans du métal

Lorsduperçagedansdu métal, faire tourner le col-

lierdesélectionjusqu’àcequelesymboleperfora-

teur apparaisse.Utilisez des foretshélicoïdaux

àhautevitesseen acier ou des scies-cloches. Utili-

sezuncentrage au pointeau dansletrou de départ.

Lubriﬁez les forets avec de l’huile de coupe lors du

perçage dans le fer ou l’acier. Utilisez un ﬂuide de

refroidissement lors du perçage de métaux non-

ferreux comme le cuivre, le laiton ou l’aluminium.

Calez le matériau pour éviter un coincement ou

une distorsion lors du débouchage de la coupe.

Perçage de la maçonnerie

Lorsduperçagedanslamaçonnerie,sélectionnez

lemode marteau perforateur .Utilisezdes forets

àhaute vitesse avec pointe au carbone. Les maté-

riaux de maçonnerie moins durs, comme un bloc

decendre,exigentpeudepression.Lesmatériaux

durs, comme le béton, exigent plus de pression.

Un débit régulier de poussière indique une bonne

vitesse de perçage. Ne laissez pas le foret tourner

dans le trou sans percer. N’utilisez pas d’eau pour

abattre la poussière ou refroidir le foret. Ces deux

pratiques endommagent le carbone.

Enfonçage de vis et vissage d’écrou

Percez un trou pilote lorsque vous enfoncez des

visdansdes matériaux épais ou durs. choisissezle

modedetournevis .Réglezlecolliersélecteur

de couple à la position correcte et à une vitesse

lente.Utilisez le bontypeetla bonne tailled’embout

de tournevis pour le type de vis utilisé. Placez un

foret pour tournevis dans la vis et le bout de lavis

sur la pièce à travaillez; appuyez fermement avant

d’appuyer sur la gâchette. Vous pouvez enlever

les vis en inversant le sens de rotation du moteur.

Surcharge

Une surcharge continue peut endommager l’outil

ou le bloc de piles en permanence.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon

de garantie couvre tous les vices de matériau et de fabrication que peut afﬁcher cet outil électrique. Pour assurer la

validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du

magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé,

veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des acces-

soires ou d’autres composants, composer sans frais le 1-800-832-1949 aﬁn d’obtenir les coordonnées du centre de

réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du

distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera

remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a)Sileproduitaétéutilisépouruneﬁnautreque celleindiquéedansle guidedel’utilisateurﬁnaloulemanueld’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modiﬁé ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les

risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

Chaque outil électrique MILWAUKEE (y compris les produits sans ﬁl [outils, piles, chargeur de piles, lampe de travail];

consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine

être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou

remplaceratoute pièce d’unoutil électrique qui,après examen parMILWAUKEE,s’est avérée êtreaffectéed’un vice de

matériauoudefabrication pendant une périodede cinq(5)ans*après la date d’achat, saufindicationcontraire.Retourner

l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en

port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives

de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altéra-

tions, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™,

et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de

la garantie couvrant la lampe de travail à DÉLet l’ampoule améliorée à DÉL est une garantie À VIE limitée à l’acheteur

d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail

et l’ampoule seront remplacées sans frais.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air,

aux blocs piles pour outils sans ﬁl, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-

charge– électrique, àlevier et àchaîne (manuel), auxvestes chauffantes M12™, auxproduits réusinés, niaux produits

d’essai et de mesure. Il existe des garanties distinctes pour ces produits.

L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁcier de la garantie en vigueur sur un outil électrique

MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est

fournie lorsqu’une demande de service sous garantie est présentée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX

PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS

N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGEACCESSOIRE, SPÉCIAL OU INDIRECT,

DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE

PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-

DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE

AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI.

MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE

IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE.

DANSLAMESURE OÙ UNETELLE STIPULATION D’EXONÉRATION N’ESTPAS PERMISE PAR LALOI, LADURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LAPÉRIODEAPPLICABLE DE LA GARANTIE EXPRESSE,TEL

QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE

DURÉEDES GARANTIES IMPLICITES,LES RESTRICTIONS CIDESSUSPEUVENTNE PASÊTREAPPLICABLES.

LAPRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillezconsulter la rubriqueCentreSAVMILWAUKEE, dans lasectionPièces & Servicedu site Webde MILWAUKEE,

à l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) aﬁn de trouver le centre de

réparations en usine MILWAUKEE le plus près.

14 15

DESCRIPCION FUNCIONAL

1. Gatillo

2. LED

3. Mandril sin chaveta

4. Collar del selector de par torsor

5. Collarín de selección de la

aplicación (2607-20 sólo)

6. Interruptor de

selección de velocidad

7. Interruptor de control

SEGURIDAD EN EL ÁREA

DE TRABAJO

SEGURIDAD ELÉCTRICA

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

•Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

•No utilice herramientas eléctricas en atmós-

feras explosivas, como en la presencia de

líquidos, gases o polvo inﬂamables. Las her-

ramientas eléctricas crean chispas que pueden

incendiar el polvo o las emanaciones.

•Mantenga a losniños y otraspersonas alejadas

mientras utiliza una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

•Los enchufes de las herramientas eléctricas

deben ser del mismo tipo que el toma-

corrientes. Nunca realice ningún tipo de

modiﬁcación en el enchufe. No use enchufes

adaptadores con herramientas eléctricas

con conexión a tierra. Se reducirá el riesgo de

descargaeléctricasi no se modiﬁcanlosenchufes

y los tomacorrientes son del mismo tipo.

•Evite el contacto corporal con superﬁcies con

conexión a tierra, como tuberías, radiadores,

estufas y refrigeradores. El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a

tierra.

•No exponga la herramientas eléctricas a la

lluvia o a condiciones de humedad. El agua

que entra en una herramienta eléctrica aumenta

el riesgo de descarga eléctrica.

•No abuse del cable. Nunca use el cable para

transportar la herramienta eléctrica, tirar de

ella o desenchufarla.Mantenga el cablealejado

del calor, los bordes aﬁlados o las piezas en

movimiento.Los cables dañadosoenmarañados

aumentan el riesgo de descarga eléctrica.

•Cuando se utiliza una herramienta eléctrica

en el exterior, use una extensión que sea

apropiada para uso en el exterior. El uso de un

cable apropiado para el exterior reduce el riesgo

de descarga eléctrica.

•Si debe operar una herramienta eléctrica en un

lugar húmedo, utilice un suministro protegido

por un interruptor de circuito con conexión a

tierra (GFCI). Usar un GFCI reduce el riesgo de

que se produzcan descargas eléctricas.

herramientaeléctricapuedetener como resultado

lesiones personales graves.

•Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar un equipo

de protección apropiado para la situación, como

una máscara antipolvo, zapatos de seguridad

antideslizantes, un casco o protección auditiva,

reducirá las lesiones personales.

•Evite el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la toma de

alimentación o a la batería, al levantar o mover

la herramienta. Mover herramientas con el dedo

en el interruptor o enchufarlas con el interruptor

en la posición de encendido contribuye a que se

produzcan accidentes.

•Quite todas las llaves de ajuste antes de

encender la herramienta. Una llave que esté

acoplada a una pieza giratoria de la herramienta

puede provocar lesiones personales.

•No se estire demasiado. Mantenga los pies

bien asentados y el equilibrio en todo mo-

mento. Esto permite tener mejor control de la

herramientaeléctricaensituaciones inesperadas.

•Vístase de manera apropiada. No lleve ropa

suelta ni joyas. Mantenga el cabello, la ropa y

los guantes lejos de la piezas en movimiento.

La ropa ﬂoja, las joyas o el cabello largo pueden

quedar atrapados en las piezas en movimiento.

•Si se proporcionan dispositivos para la conex-

ión de sistemas de recolección y extracción de

polvo, asegúrese de que estén conectados y

se usen apropiadamente. El uso de estos dis-

positivos puede reducir los peligros relacionados

con el polvo.

SEGURIDAD PERSONAL

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar

una descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁere a su

herramientaoperadaporconexión(cable)alaredeléctricaopormediodeunabatería(inalámbrica).

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

•No fuerce la herramienta eléctrica. Use la her-

ramienta eléctrica correcta para la aplicación.

Laherramientaeléctrica correcta funcionarámejor

y de manera más segura a la velocidad para la

que se diseñó.

•No use la herramienta eléctrica si el interruptor

no la enciende ni la apaga. Cualquier herrami-

enta eléctrica que no se pueda controlar con el

interruptor es peligrosa y se debe reparar.

•Desconecte el enchufe de la toma de aliment-

ación y/o la batería de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar las herramientas eléc-

tricas. Dichas medidas preventivas de seguridad

reducenelriesgo de que la herramientaseprenda

accidentalmente.

•Almacene las herramientas eléctricas fuera

del alcance de los niños y no permita que

•Manténgase alerta, ponga cuidado a lo que

está haciendo y use el sentido común cuando

utilice una herramienta eléctrica. No use una

herramienta eléctrica cuando está cansado o

bajo la inﬂuencia de drogas, alcohol o medici-

nas. Despistarse un minuto cuando se utiliza una

MANTENIMIENTO

REGLAS ESPECIFICAS

DE SEGURIDAD

personas no familiarizadas con ellas o estas

instrucciones las utilicen. Las herramientas

eléctricasson peligrosas enlasmanos deusuarios

no capacitados.

•Mantenimiento de las herramientas eléctricas.

Revise que no haya piezas móviles que estén

desalineadas o que se atasquen, piezas rotas

ni ninguna otra condición que pueda afectar

el funcionamiento de la herramienta eléctrica.

Si se encuentran daños, haga que le reparen

la herramienta antes de usarla. Las herrami-

entas mal mantenidas son la causa de muchos

accidentes.

•Mantenga las herramientas de corte limpias

y aﬁladas. Es menos probable que se atasquen

las herramientas de corte con ﬁlos aﬁlados que

semantienende manera apropiada y tambiénson

más fáciles de controlar.

•Use la herramienta eléctrica, los accesorios,

las brocas, etc. siguiendo estas instrucciones,

teniendo en cuenta las condiciones de trabajo

y la tarea que se va a realizar. El uso de la her-

ramientaeléctricaparaoperacionesdiferentesde

aquellas para las que se diseñó podría originar

una situación peligrosa.

•Recárguela solamente con el cargador es-

peciﬁcado por el fabricante. Un cargador que

sea apropiado para un tipo de batería puede crear

riesgode incendio cuando se use con otra batería.

•Use las herramientas eléctricas solamente con

baterías especíﬁcamente diseñadas. El uso de

cualquier otro tipo de batería puede crear riesgo

de lesiones o incendio.

•Cuando no se use la batería manténgala

alejada de otros objetos de metal como clips

para papel, monedas, llaves, clavos, tornillos

u otros objetosde metal pequeños quepuedan

realizaruna conexión entre losbornes. Realizar

un cortacircuito en los terminales de la batería

puede provocar quemaduras o un incendio.

•Bajo condiciones abusivas, puede salir líquido

expulsado de la batería; evitar el contacto. Si

se produce un contacto accidental, lavar con

agua. Si el líquido entra en contacto con los

ojos buscar ayuda médica adicional. El líquido

que sale despedido de la batería puede causar

irritaciones o quemaduras.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

•Haga que un técnico calificado realice el

mantenimientode la herramienta eléctrica utili-

zando solamente piezas de repuesto idénticas.

Esto asegurará que se mantiene la seguridad de

la herramienta eléctrica.

• Agarre la herramienta por los asideros aisla-

dos cuando realice una operación en la que la

herramienta de corte pueda entrar en contacto

con cables ocultos o con su propio cable. El

contacto con un cable “con corriente” hará que

las partes de metal expuesto de la herramienta

pasen la corriente y produzcan una descarga al

operador.

• Mantenga las etiquetas y las placas identiﬁ-

cativas.Tienen información importante. Si no se

pueden leer o si faltan, póngase en contacto con

un centro de servicio MILWAUKEE para obtener

un repuesto gratuito.

• ADVERTENCIACiertospolvoscreadosallijar,ser-

rar,esmerilar,perforar yrealizarotrasactividades

de construcción contienen productos químicos

quesesabequecausan cáncer,defectoscongé-

nitos u otros daños al aparato reproductor.Algu-

nos ejemplos de dichos productos químicos son:

• plomo de pintura con base de plomo

• sílice cristalino de los ladrillos y cemento y de

otros productos de mampostería, y

• arsénico ycromo provenientes demadera tratada

químicamente.

Su riesgo de exposición varía dependiendo de la

frecuencia con la que realice este tipo de trabajo.

Para reducir su exposición a estos productos

químicos: trabaje en un área bien ventilada, y

trabajeconequipodeseguridadaprobado,como

máscaras antipolvo especialmente diseñadas

para ﬁltrar partículas microscópicas.

• Lleve protectores auditivos cuando use la

broca de impacto. La exposición a ruido puede

producir la pérdida de la audición.

• Use los asideros auxiliares que se suministran

con la herramienta. Lapérdidadecontrolpuede

provocar lesiones personales.

16 17

NOTA: El número seleccionado en el collarín

de par de apriete no tiene efecto en el funcio-

namiento del taladro en el modo de taladrado.

NOTA: Cuando se usen brocas de carburo, no

use agua para asentar el polvo. No intente tal-

adrar varillas de refuerzo de acero. Esto dañará

las brocas de carburo.

2. Para usar el modo de taladro

gire el collarín selector de mar-

tillo/taladrohastaqueelsímbolo

de taladro aparezca alin-

eado con la ﬂecha.

NOTA: El número seleccionado

en el collarín de par de apriete

no tiene efecto en el funciona-

miento del taladro en el modo de taladrado.

3. Para usar el modo de atornil-

lado, gire el collarín selector de

aplicación hasta que el símbolo

dedrive (atornillar)aparezca

alineado con la ﬂecha. Después

rote el collarín selector de par

de torsión hasta que el valor de

embrague deseado aparezca

alineado con la ﬂecha.

Elembragueajustable,cuando está bien ajusta-

do, patinará al par de torsión preestablecido

para impedir que el tornillo entre demasiado en

diferentes materiales y para impedir dañar el

tornillo o la herramienta.

Las especiﬁcaciones de torsión que se muestran

enseguida son valores aproximados.

ESPECIFICACIONES

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

Para introducir la batería, deslícela en el cuerpo

de la herramienta. Asegúrese de que quede bien

ﬁrme en su posición.

ENSAMBLAJE

ADVERTENCIA Recargue la batería

sólo con el cargador especiﬁcado para ella.

Para instrucciones especíﬁcas sobre cómo

cargar, lea el manual del operador suminis-

trado con su cargador y la batería.

OPERACION

ADVERTENCIA Para reducir el

riesgo de lesiones, extraiga siempre la

batería antes de acoplar o desacoplar

accesorios. Utilice únicamente accesorios

específicamente recomendados para esta

herramienta. El uso de accesorios no

recomendados podría resultar peligroso.

ADVERTENCIA Parareducirelriesgo

de lesiones, use siempre lentes de seguri-

dad o anteojos con protectores laterales.

Selección de la velocidad

El selector de velocidad está sobre el alojamiento

del motor. Deje que la herramienta se detenga por

completo antes de cambiar velocidades. Consulte

“Aplicaciones”paralas velocidades recomendadas

para varias situaciones.

1. Para seleccionar la velocidad Low (baja), em-

puje el selector de velocidad hacia atrás, para

mostrar “1”.

2. Paraseleccionarla velocidad High(alta),empuje

el selector de velocidad hacia adelante, para

mostrar “2”.

Utilización del interruptor de control

El interruptor de control se puede colocar en tres

posiciones diferentes: avance, retroceso y bajo

seguro. Debido a un mecanismo de traba, el in-

terruptor de control se puede cambiar de posición

únicamentecuandoel interruptor deENCENDIDO/

APAGADO no esté presionado. Para poder usar

el interruptor de control, siempre se debe esperar

a que el motor se pare por completo.

Para avanzar (el giro

es en el sentido de las

manecillas del reloj), se

presiona el interruptor de

control colocado al lado

derecho del taladro. Veri-

ﬁcar la dirección del giro

antes de usarlo.

Pararetroceder (elgiroesenel sentido opuesto a

las manecillas del reloj), se presiona el interruptor

de control colocado al lado izquierdo del taladro.

Veriﬁcar la dirección del giro antes de usarlo.

Para ponerle el seguro al gatillo, el interruptor de

control se coloca en la posición central. El gatillo

no funcionara mientras el interruptor de control se

encuentre bajo seguro en la posición central. Se

le debe poner el seguro al gatillo antes de quitar

labatería,cambiaraccesorios, dar mantenimiento,

almacenar el taladro y siempre que éste no esté

siendo usado.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango

ﬁrmemente y apriete el gatillo.

NOTA: Las vueltas luz LED en cuando el dis-

parador se tira.

2. Paracambiarlavelocidad, aumente odisminuya

lapresiónsobre el gatillo.Cuantomásse apriete

el gatillo, mayor será la velocidad.

3. Para parar la herramienta, suelte el gatillo.

Asegúrese de que la broca se detiene por com-

pleto antes de soltar la herramienta.

Cat. No. 2607-20

Collar del

selector de

par torsor

Par

torsor

(N•m) Applicaciones

1-3

4-6

7-9

10-13

14-17

3.1-3.4

3.5-3.7

3.8-4.4

4.6-5.3

5.5-6.2

6.3

Tornillos pequeños en madera

suave.

Tornillos medianos en madera

suave o tornillos pequeños en

madera dura.

Tornillo largos en madera suave.

Tornillos medianos en madera

dura o tornillos largos en made-

ra dura con perforación piloto.

Cat. No. Volts

cd RPM BPM Acero

Madera

Concreto

Broca

Plana Broca de

Berbiquí

Broca Hueca

Cilíndrica de

Bordes Tornillos

(diam.)

2606-20 18 Baja 0-450

Alta 0-1 800 --

-- 13 mm

(1/2") 29 mm

(1-1/8") 25 mm

(1") 54 mm

(2-1/8") 6 mm

(1/4") --

2607-20 18 Baja 0-450

Alta 0-1 800 Baja 0-7 200

Alta 0-28 800 13 mm

(1/2") 29 mm

(1-1/8") 25 mm

(1") 54 mm

(2-1/8") 6 mm

(1/4") 16 mm

(5/8")

1. Para abrir las mordazas del portabrocas, gire el

anilloendirección antihoraria. Si se usan brocas

para taladrar, deje que la broca toque el fondo

del portabrocas. Centre la broca en las morda-

zas del portabrocas y súbala aproximadamente

2 mm (1/16 pulg.) del fondo.

Siseusanbrocascondestornillador,introduzca

la broca lo suﬁciente para que las mordazas

sujeten la sección hexagonal de la broca.

2. Paracerrarlasmordazas del portabrocas,gireel

anillo en dirección horaria. La broca queda ase-

guradacuando el portabrocashaceun sonido de

matracayno es posible hacergirarmásel anillo.

3. Para sacar la broca, gire el anillo en dirección

antihoraria.

NOTA: Cuando se abra o cierre el portabrocas es

posiblequese oiga un ruido dematraca.Esteruido

es parte del dispositivo de bloqueo y no indica un

problema en el funcionamiento del portabrocas.

Selección de la acción de taladro o atornillado

(Cat. No. 2606-20)

1. Parausarel modo detaladrogire

el collarín selector de martillo/

taladro hasta que el símbolo de

taladro aparezca alineado

con la ﬂecha.

NOTA: El número seleccionado

en el collarín de par de apriete

no tiene efecto en el funcionamiento del taladro

en el modo de taladrado.

2. Para usar el modo de atornil-

lado, gire el collarín selector de

aplicación hasta que el símbolo

dedrive (atornillar)aparezca

alineado con la ﬂecha. Después

rote el collarín selector de par

de torsión hasta que el valor de

embrague deseado aparezca alineado con la

ﬂecha.

Elembragueajustable,cuando está bien ajusta-

do, patinará al par de torsión preestablecido

para impedir que el tornillo entre demasiado en

diferentes materiales y para impedir dañar el

tornillo o la herramienta.

Selección de la acción de percusión, taladro o

atornillado (Cat. No. 2607-20)

1. Para usar el modo de martillo-

taladro gire el collarín selector

de martillo/taladro hasta que el

símbolo aparezca alineado

con la ﬂecha. Aplique presión

sobre la broca para activar el

mecanismo de martilleo.

Colocarlo al centro

para ponerle el seguro

al gatillo

Retroceder

Avanzar

Volts

Corriente directa

Revoluciones por minuto sin

carga (RPM)

Impactos por minuto bajo

carga (BPM)

CUS Underwriters Laboratories, Inc.,

Estados Unidos y Canadá

SIMBOLOGÍA

Utilización del portabrocas

Su herramienta inalámbrica está equipada con un

bloqueo del vástago. El portabrocas puede apre-

tarse con una mano, creando fuerzas de sujeción

más altas en la broca.

Antesde meter osacarlas brocas,siemprese debe

extraer la batería o ponerle el seguro al gatillo.

Cat. No. 2606-20

Collar del

selector de

par torsor

Par

torsor

(N•m) Applicaciones

1-5

6-10

11-15

16-17

1.7-3.4

3.6-4.5

4.8-5.6

6.2-11.3

Tornillospequeñosenmaderasuave.

Tornillos medianos en madera

suave o tornillos pequeños en

madera dura.

Tornillo largos en madera suave.

Tornillos medianos en madera

dura o tornillos largos en madera

dura con perforación piloto.

NOTA: Dado quelosajustesanteriores constituyen

solamente una guía, use una pieza de material

de desecho para probar diferentes posiciones

de embrague antes de colocar los tornillos en la

pieza de trabajo.

ADVERTENCIA Para reducir el ries-

go de lesiones, sujete o apoye la herramienta

de manera segura.

18 19

APPLICACIONES

Taladrado en madera, materiales compuestos

y plásticos

Cuandotaladre en madera,materialescompuestos

y plásticos, seleccione el modo que perfora

.Comience a taladrar a una velocidad lenta y au-

mentela velocidad gradualmenteconformetaladra.

Cuandotaladreen madera, use brocas de berbiquí

para madera o brocas helicoidales. Siempre use

brocas aﬁladas. Cuando use brocas helicoidales,

tiredelabrocahacia fuera del oriﬁcio para eliminar

lasrebabasdelasestríasdelabroca. Para reducir

la producción de astillas, apoye el trabajo con una

pieza de material de desecho. Se recomienda

seleccionar velocidades lentas para plásticos con

un punto de derretimiento bajo.

Taladrado en metal

Cuando taladre en metal, seleccione el modo que

perfora . Use brocas helicoidales de acero

de alta velocidad o brocas huecas cilíndricas de

bordes. Use un punzón central para perforar el

oriﬁcio. Lubrique las brocas para taladros con

aceiteparacortecuandotaladreenhierroo acero.

Utiliceun refrigerante cuandotaladreen metales no

ferrososcomo cobre, latón o aluminio. Coloque un

respaldo en el material para evitar que se doble o

distorsione una vez realizada la operación.

Taladrado en concreto

Cuando taladre en concreto, seleccione el

modode operación martilleo-taladrado.Usebrocas

depuntadecarburode alta velocidad. El taladrado

en materiales suaves como bloques de hormigón

de escorias, requiere poca presión. Materiales

duroscomoel concreto, requieren más presión.Se

sabe que se está taladrando a un ritmo adecuado

cuandose produce unﬂujoparejoysuave depolvo.

Nopermitaquela broca gire en el oriﬁciosincortar.

Noutilice aguaparaasentar el polvooenfriar labro-

ca.Ambas accionesocasionarándañosal carburo.

Cómo colocar tornillos y tuercas

Perfore un oriﬁcio piloto cuando coloque tornil-

los en materiales gruesos o duros. Seleccione el

atornillado modo . Coloque el collar del selec-

tor de par torsor en la posición correcta y ajuste

la velocidad a “baja”. Use el estilo y tamaño de

ADVERTENCIA Para reducir el

riesgo de electrocución, antes de taladrar o

colocar tornillos veriﬁque que en el área de

trabajo no hayan tuberías o cables ocultos.

Mantenimiento de la herramienta

Adopte un programa regular de mantenimiento

y mantenga sus baterías y cargador en buenas

condiciones. Despues de 6 meses a un año,

dependiendo del uso dado, envíe su herrami-

enta, batería y cargador, al Centro de Servicio

MILWAUKEE mas cercano para que le hagan:

•Lubricación

•Inspección mecánica y limpieza (engranes, ﬂe-

chas, baleros, carcaza, etc.)

•Inspección eléctrica (batería, cargador, motor)

•Probarla para asegurar una adecuada operación

mecánicay eléctrica

Si la herramienta no arranca u opera a toda su

potenciaconunabateríacompletamentecargada,

limpie, con una goma o borrador, los contactos de

la batería y de la herramienta. Si aun asi la her-

ramienta no trabaja correctamente, regrésela, con

el cargador y la batería, a un centro de servicio

MILWAUKEE para que sea reparada.

MANTENIMIENTO

ADVERTENCIAPara reducir el riesgo

deuna lesión, desconecte siempre laherrami-

enta antes de darle cualquier mantenimiento.

Nunca desarme la herramienta ni trate de hac-

er modiﬁcaciones en el sistema eléctrico de la

misma.Acuda siempre aun Centro de Servicio

MILWAUKEE para TODAS las reparaciones.

ADVERTENCIA Para reducir el

riesgo de una explosión, no queme nunca

una batería, aun si está dañada, “muerta” o

completamente descargada.

Limpieza

Limpieel polvo ysuciedadde las ventilasdelcarga-

dor y la herramienta. Mantenga los mangos y em-

puñaduraslimpios, secos ylibresdeaceite o grasa.

Use solo jabón neutro y un trapo húmedo para

limpiar la herramienta, batería y el cargador, ya

que algunos substancias y solventes limpiadores

sondañinosa los plásticos ypartesaislantes.Algu-

nos de estos incluyen: gasolina, turpentina,thíner,

lacas,thínerparapinturas, solventes para limpieza

con cloro, amoníaco y detergentes caseros que

tengan amonia. Nunca usa solventes inﬂamables

o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están daña-

dos, envíela al centro de servicio más cercano.

Para una lista completa de accessorios, reﬁérase

a su catálogo MILWAUKEE Electric Tool o visite

nuestrositioenInternet:www.milwaukeetool.com.

Para obtener un catálogo, contacte su distribuidor

local o uno de los centros de servicio.

ACCESORIOS

ADVERTENCIAParare

ducirel riesgo

de lesiones, siempre extraiga la batería antes

de cambiar o retirar accesorios. Utilice única-

menteaccesoriosespecíﬁcamenterecomenda-

dos para esta herramienta. El uso de accesori-

osno recomendados podría resultarpeligroso.

Perforación

Coloque la broca en la superﬁcie de trabajo y apli-

quepresiónﬁrmeantesdecomenzar.Unapresión

excesivaharáquelabrocavaya lenta y reducirá la

eﬁciencia de la perforación. Una presión demasi-

ado ligera hará que la broca se mueva por el área

de trabajo y la punta de la broca pierda el aﬁlado.

Sila herramienta empieza a detenerse, reduzca la

presiónligeramente paradejarquela brocarecobre

velocidad. Si la broca se atasca, invierta la direc-

ción del motor para sacar la broca de la pieza de

trabajo.de trabajo.

destornillador de berbiquí correcto para el tipo de

tornillo que está utilizando. Con el destornillador

de berbiquí en el tornillo, coloque la punta del

tornillo en la pieza de trabajo y aplique presión

ﬁrmemente antes de oprimir el gatillo. Los tornillos

pueden extraerse colocando el motor en dirección

de retroceso.

Sobrecarga

La sobrecarga continua podría ocasionar daño

permanente a la herramienta o a la batería. GARANTÍA LIMITADA - E.U.A. Y CANADÁ

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América

Central y el Caribe se debe conﬁrmar en el Centro de Servicio Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada

por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "[email protected]", para ubicar el

Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios,

que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra.Ahí se reemplazará

cualquierpieza o componentedefectuoso sin cargoalguno para elusuario ﬁnal. Laempresa se hace responsable de los gastos de transportación

razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES.

Nota:Si elcordón de alimentación es dañado,este debeser remplazado porel fabricanteo por un Centro deServicioAutorizadopara evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta

y las baterías; consulte las declaraciones distintas y por separado en GARANTÍALIMITADA DELPAQUETE DE BATERÍAS INALÁMBRICAS y

de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir

de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que,

luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario.

Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones

autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un com-

probante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos

de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de

mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo

industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente

y del foco mejorado con diodo luminiscente es una garantía VITALICIAlimitada para el comprador original únicamente. Si durante el uso normal

el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los

generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas

manuales), camisas de calefacción M12™, productos reacondicionados y productos deprueba y medición. Se encuentran disponibles garantías

distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación

del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita

el servicio de garantía.

LAACEPTACIÓN DE LOSDERECHOSAREPARACIÓNY REEMPLAZOEXCLUSIVAMENTEDESCRITOSEN ELPRESENTEDOCUMENTO

CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CON-

DICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES,

ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS

SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO,

INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN

O LALIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONESANTERIORES

PUEDEN NOAPLICARSE PARAUSTED. ESTAGARANTÍA ES EXCLUSIVAY SUSTITUYEATODAS LAS OTRAS GARANTÍAS EXPRESAS,

ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO

DE EJEMPLO, TODAGARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN

LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA

DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN

LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE

PARAUSTED. ESTAGARANTÍALE OTORGADERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE

VARÍAN DE ESTADO EN ESTADO.

Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.

Consulte‘Service Center Search’(Búsquedade centro de servicio’en la secciónParts & Services (Piezas y servicios) delsitio web MILWAUKEE,

www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE

más cercano.

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookﬁeld, Wisconsin, U.S.A. 53005

58-14-2609d4 10/13 Printed in China

961016024-02( )

UNITED STATES

MILWAUKEE Service CANADA - Service MILWAUKEE

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very impor-

tant to us!

If you encounter any problems with the operation

of this tool, or you would like to locate the factory

Service/Sales Support Branch or authorized ser-

vice station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of

authorizedDistributorsreadytoassistyouwithyour

tool and accessory needs. Call 1.800.268.4015 to

ﬁnd the names and addresses of the closest re-

tailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est ﬁer de proposer un produit de

première qualité NOTHING BUT HEAVY DUTY®. Votre

satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour

localiser le centre de service/ventes ou le centre

d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se

tient à votre disposition pour fournir l’aide tech-

nique, l’outillage et les accessoires nécessaires.

Composez le 1.800.268.4015 pour obtenir les

nomsetadresses des revendeurs les plus proches

oubien consultez la section«Oùacheter» sur notre

sitewebà l’adresse www.milwaukeetool.com

CENTRO DE ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7

11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Telefono 52 55 4160-3547

e-mail: [email protected]

Adicionalmente, tenemos una red nacional de

distribuidoresautorizadoslistosparaayudarlecon

su herramienta y sus accesorios. Por favor, llame

al 01 800 832 1949 para obtener los nombres y

direcciones de los más cercanos a usted, o con-

sulte la sección ‘Where to buy’ (Dónde comprar)

de nuestro sitio web en

www.ttigroupmexico.com

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very impor-

tant to us! If you encounter any problems with the

operationofthistool,oryou would like to locate the

factoryService/Sales Support Branchorauthorized

service station nearest you, please call...

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with

yourtoolandaccessoryneeds.Checkyour“Yellow

Pages” phone directory under “Tools-Electric” for

thenames&addressesofthosenearestyouorsee

the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service

Technical Support about ...

•Technical Questions

•Service/Repair Questions

•Warranty call: 1-800-SAWDUST

fax: 1.800.638.9582

email:[email protected]

www.milwaukeetool.com and...

• receive important notiﬁcations regarding

your purchase

• ensure that your tool is protected under the

warranty

• become a HEAVY DUTY club member

MEXICO - Soporte de Servicio MILWAUKEE

Registre su herramienta en línea, en

www.ttigroupmexico.com y...

• reciba importantes avisos sobre su compra

• asegúrese de que su herramienta esté prote-

gida por la garantía

• conviértase en integrante de Heavy Duty

Cat. No.

No de cat.

2656-20

2657-20

2658-20

2659-20

M18™ 1/4" HEX IMPACT DRIVER, 1/4" HEX 2-SPEED IMPACT DRIVER, 3/8"

IMPACT WRENCH & 1/2" IMPACT WRENCH

TOURNEVIS À PERCUSSION HEXAGONAL SANS FIL DE 6 mm (1/4") M18™,

TOURNEVIS À PERCUSSION HEXAGONAL SANS FIL À 2 VITESSES DE 6 mm

(1/4") M18™, CLÉ À CHOCS COMPACTE SANS FIL DE 3/8" M18™, CLÉ À

CHOCS COMPACTE SANS FIL DE 1/2" M18™

DESTORNILLADOR DE IMPACTO HEXAGONAL INALÁMBRICO M18™ DE

6 mm (1/4"), DESTORNILLADOR DE IMPACTO HEXAGONAL INALÁMBRICO

M18™ DE 6 mm (1/4") DE 2 VELOCIDADES, LLAVE DE IMPACTO COMPACTA

INALÁMBRICAM18™DE3/8",LLAVEDEIMPACTOCOMPACTAINALÁMBRICA

M18™ DE 1/2"

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S

MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN

COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL

MANUAL DEL OPERADOR.

PERSONAL SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WORK AREA SAFETY

ELECTRICAL SAFETY

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do not operate power tools in explosive at-

mospheres, such as in the presence of ﬂam-

mable liquids, gases or dust. Powertools create

sparks which may ignite the dust or fumes.

•Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiﬁedplugs and matching outlets will

reduce risk of electric shock.

•Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators.There is anincreasedrisk of electric

shock if your body is earthed or grounded.

•Do notexpose power tools torain or wet condi-

tions. Water entering a power tool will increase

the risk of electric shock.

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

•If operating a power tool in a damp location

is unavoidable, use a residual current device

(RCD) protected supply. Use of anRCDreduces

the risk of electric shock.

attached to a rotating part of the power tool may

result in personal injury.

•Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS.

Failure to follow the warnings and instructions may result in electric shock, ﬁre and/or

serious injury. Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

POWER TOOL USE AND CARE

•Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

•Do not use thepower tool if the switchdoes not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

•Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

•Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Powertoolsaredangerousinthe

hands of untrained users.

•Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Manyaccidents

are caused by poorly maintained power tools.

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•Use the power tool, accessories and tool bits

etc., in accordance with these instructions,

taking into accountthe working conditionsand

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

•Stay alert, watch what you are doing and use

common sensewhen operating apower tool. Do

not usea powertool whileyou are tiredor under

theinﬂuence of drugs,alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

•Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearingprotectionusedforappropriateconditions

will reduce personal injuries.

•Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carryingpowertools with

yourﬁngeron the switch or energising power tools

that have the switch on invites accidents.

•Remove any adjusting key or wrench before

turning the power tool on. Awrench or a key left

•Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre

when used with another battery pack.

•Use power tools only with speciﬁcally desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and ﬁre.

BATTERY TOOL USE AND CARE

SPECIFIC SAFETY RULES

•When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a ﬁre.

•Under abusive conditions, liquid may be eject-

ed from the battery; avoid contact. If contact

accidentally occurs, ﬂush with water. If liquid

contacts eyes, additionally seek medical help.

Liquidejectedfrom the batterymaycauseirritation

or burns. SERVICE

•Have your power tool serviced by a qualiﬁed

repair person using only identical replacement

parts. Thiswillensurethatthesafetyofthepower

tool is maintained.

•Hold power tool byinsulated gripping surfaces,

when performing an operation where the fas-

tener may contact hidden wiring. Fasteners

contacting a “live” wire may make exposed metal

parts of the power tool “live” and could give the

operator an electric shock.

•Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

•Use only sockets and other accessories spe-

ciﬁcally designed for use on impact wrenches

and drivers. Othersocketsand accessories might

shatter or break causing injury.

•Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•WARNING: Somedustcreated by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

•lead from lead-based paint

•crystalline silica from bricks andcementandother

masonry products, and

•arsenic and chromium from chemically-treated

lumber.

Your risk fromthese exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment,such as thosedustmasks that arespe-

cially designed to ﬁlter out microscopic particles.

Cat. No. Volts DC RPM IPM

2656-20

2657-20

2658-20

2659-20

0-2750

High 0-2750

Low 0-2000

0-2450

0-3450

High 0-3450

Low 0-2450

0-3350

FUNCTIONAL DESCRIPTION

SPECIFICATIONS

1.1/4" Hex drive chuck

(2656-20, 2657-20))

2.LED

3.Control switch

4.Trigger

5.Speed control (2657-20)

6.Belt clip

7.3/8" Square drive anvil (2658-20)

8.1/2" Square drive anvil with pin detent (2659-20)

Cat. No. 2657-20

Cat. No.

2658-20

Cat. No.

2659-20

SYMBOLOGY

Volts

Direct Current

Impacts per Minute Under

Load (IPM)

No Load Revolutions per

Minute (RPM)

Underwriters Laboratories, Inc.

United States and Canada

Attaching and Removing Accessories

1/2" Impact Wrench with Pin Detent

(Cat. No. 2659-20)

1. Use only the appropriate size Square Drive

Sockets.

2. To attach a socket, align the hole in the acces-

sory with the detent pin on the anvil. Hold the

detent pin in while pushing the socket onto the

anvil. The detent pin will snap into place in the

hole to secure the socket.

3. To remove the socket, insert a nail or other thin

object into the hole in the accessory and press

inthedetentpin.Pulltheaccessoryofftheanvil.

ASSEMBLY

WARNING Recharge only with the

charger speciﬁed for the battery. For speciﬁc

charging instructions, read the operator’s

manualsuppliedwithyourchargerandbattery.

Inserting/Removing the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert thebattery, slide the packintothebodyof

the tool. Make sure it latches securely into place.

WARNING Use only sockets and other

accessories speciﬁcally designed for use on

impact wrenches and drivers. Other sockets

and accessories might shatter or break caus-

ing injury.

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

3/8" Impact Wrench (Cat. No. 2658-20)

1. Use only the appropriate size Square Drive

Sockets.

2. To attach a socket, align the accessory with the

anvil and push it ﬁrmly over the retaining ring.

3. To remove the accessory, pull the accessory

off the anvil.

1/4"HexImpactDriver (Cat.No.2656-20,2657-20)

This impact driver is intended for use with drill and

driver bits.

1. To attach an accessory,presstheshankintothe

hex drive chuck.

2. To remove the accessory, pull out the ring and

remove the accessory. Release the ring.

Selecting Speed

Allow the tool to come to a complete stop before

changing speeds.

1. For Low speed, push the speed selector to

display “1”.

2. For High speed, push the speed selector to

display “2”.

Starting, Stopping and Controlling Speed

These tools may be operated at any speed from

0 to full speed.

1. To start the tool, pull the trigger.

NOTE: An LED is turned on when the trigger is

pulled.

2. To vary the driving speed, simply increase or

decrease pressure on the trigger. The further

the trigger is pulled, the greater the speed.

3. To stop the tool, release the trigger and the

electric brake stops the tool instantly.

Impacting Techniques

The longer a bolt, screw, or nut is impacted, the

tighteritwill become.To help preventdamagingthe

fasteners or workpieces, avoid excessive impact-

ing. Be particularly careful when impacting smaller

fasteners because they require less impacting to

reach optimum torque.

Practice with various fasteners, noting the length

oftimerequiredtoreachthedesired torque. Check

the tightness with a hand-torque wrench. If the

fasteners are too tight, reduce the impacting time.

If they are not tight enough, increase the impact-

ing time.

Oil, dirt, rust or other matter on the threads or

under the head of the fastener affects the degree

of tightness.

The torque required to loosen a fastener averages

75%to80%ofthetighteningtorque,dependingon

the condition of the contacting surfaces.

On light gasket jobs, run each fastener down to a

relativelylight torque anduseahand torque wrench

for ﬁnal tightening.

Push for

Forward Push for

Reverse

PUSH TO CENTER TO LOCK

OPERATION

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

WARNING To reduce the risk of injury,

wear safety goggles or glasses with side

shields.

Using the Control Switch

The control switch may be set to three positions:

forward,reverseandlock.Due to a lockout mecha-

nism,thecontrolswitchcanonlybeadjustedwhen

the ON/OFF switch is not pressed. Always allow

the motor to come to a complete stop before using

the control switch.

1. For forward (clockwise) rotation, push the

control switch in the direction shown. Check the

direction of rotation before use.

2. For reverse (counterclockwise) rotation, push

the control switch in the direction shown. Check

the direction of rotation before use.

3. To lock thetrigger,pushthe control switch to the

center position. The trigger will not work when

the control switch is in the locked position.

Alwaysremovethebatterypack before perform-

ingmaintenance,changingaccessories,storing

the tool and any time the tool is not in use.
