MiraBox HSV3211 User manual

The HD video capture card can input the video data or
audio and video mixed data of the video signal output from the camera, PC,
set-top box, game console into the computer, and conver t it into computer-
recognizable digital data, which is stored in the computer and becomes
editable video data Þle or live stream to the ser ver.
HSV3211 User manual
1.Connect the signal sources such as Blu-Ray Player , Play Station , audio/
video receiver ,satellite receivers with HD output interfaces with a HD cable
to thedevice HD input
2.Insert the USB3.0 cable head to USB3.0 interface , the other side of the
cable into your computer`s USB3.0 interface
3.HD to USB3.0 video capture Device is based on UVC(USB video class) ,
UAC(USBaudio class) STANDARD , without having to install drivers and
settings.user can connect an external monitor or TV to the HD Loopout.
with which can watch HD video simultaneously
Ⅰ Description
Ⅱ Connect and Operate

For example: PotPlayer(Windows)
1.Install "PotPlayer" application software on the computer ;
2.Double click " PotPlayer" shor tcut to open the application
3.Clickupper left corner "PotPlayer” --- “Open” --- “Device setting” --- ”
Analog TV”page
Select “MiraBox Video Capture” in Video Capture Device item.
Select “Capture” in Type item.
Select “HDMI” in input item.
Select suitable capture resolution in Format item.
Select "Digital Audio interface (MiraBox Video Capture) " in Audio
Capture Device item.
Click “Open device” to open the capture interface.
1.USB3.0 Capture out:This slot is where you connect to the USB3.0 input of
the computer or Note Book.
2.Input:This slot is where you connect the A/V source otput from
DVD,PS3,Set-top Box and Note Book.
3.Power indicator :this LED illuminates when the device is connected to
computer USB Port.
4.Loopout:signal local output port
Ⅲ. Software instruction

4.Click "Pot player” --- “Video” --- “Video recorder" or use shor tcut
key"Alt+C"to open Video recorder page.
Select storage position;
Set video and audio capture setting;
Start to capture video and audio;
5.Start video recording.

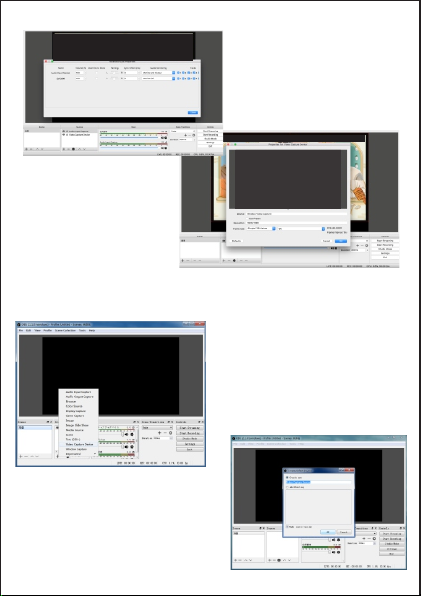

How to Set Capture Card in Mac (OBS)
3. Click setting to choose advanced in the Mixer
window, Audio input capture item choose"
Monitor and Output”
1. O pe n M ac S y st e m pr ef e re n ce s , ch o os e
MiraBox Vedio Capture, as picture
2. Open OBS software, click "+" to add
A u d i o i n p u t c a p t u re f r o m s o u r c e s
opetion , then choose Mirabox Audio
Capture, as picture.

5.Click OK
4. Ad d “ M ir aB ox Vi de o Ca pt ure ” fro m
sources option
in the OBS window, choose your resolution
and frame rate, as picture

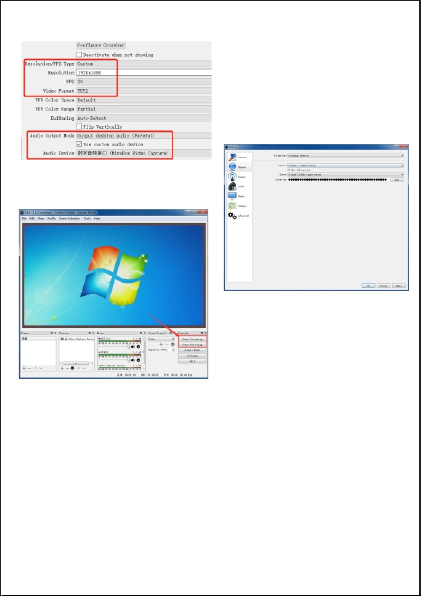

1. Open OBS → Click "+" to choose "Video Capture Device"
3. Proper ties for Video Capture Device → Device
(Mirabox Video Capture) → Resolution/FPS Type (Custom)
→ Resolution(1920*1080) → FPS (30pfs) → Video Format
(YUY2)→ Audio Out Mode(Output desktop audio
(WaveOut)) → √Use custom audio device → Audio Device
(MiraBox Audio Capture) → OK
2. Creat source → OK
How to Set Capture Card in Windows (OBS)

4. Setting → Stream → choose your Live ser vice
(YouTube/Twitch...), input you channel stream
key → OK
5. Start streaming or star t recording

⼀.前書き
⼆．パッケージ内容
ＨＤビデオキャプチャカードは、カメラ、ＰＣ、セットトップボックス、およびゲーム機から出⼒さ
れるビデオ信号またはビデオ信号のオーディオおよびビデオ混合データをコンピュータに⼊
⼒し、それらをコンピュータ可読デジタルデータに変換することができるビデオデータファイル
を編集するか、サーバーに⽣放送。
本体（HDtoUSB3.0ビデオキャプチャカード）-----１台
USB3.0ケーブル----------------------------１本
説明書----------------------------------------１部
説明書
HSV3211
ビデオキャプチャーボード

三．特徴

四.仕様
*ドライバをインストールする必要はありません。本当のPnPです。
*Windows、Linux、MacOSXオペレーティングシステムにコンパチブルできます。
*USB3.0、300-350MB/sのスループット、USB2.0にコンパチブルできます。
*映像とオーディオの処理はドングルで⾏われ、CPUを占⽤しません。
*シングルチャンネルのHDビデオ信号をキャプチャすることができます。
*⾃動的に⼊⼒ビデオフォーマットをチェックしたり、出⼒サイズとフレームレートを調整したりする
ことができます。
* ⼊⼒ 出⼒ビデオ信号は1 080 P / 6 0 Hzに達し、UVCビデオキャプチャおよびYUV 42 2ビデオ出
⼒にコンパチブルできます。
*HDLoopoutは外部のモニターと接続を認識し、視聴することができます。
ホストインタフェース USB3.0,*300-350MB/s,USB2.0,*40MB/s
HDインタフェース
HD⼊⼒フォーマット: 480i,480P,576i,576P,720p50,
720p60 , 1080 i50 , 1080i60 ,
1080p24/25/30/50/60;
フレームレート: 25/29.97/30/50/59.94/60fps
オーディオとビデオ
の キ プ チ ャ
標準の要件はUVCとUAC⼀貫
OSのサポート
ソフトウェアの互換性:OBS
D i r e c t S h o w ( W i n d o w s )  ,
D i r e c t S o u n d ( W i n d o w s )  ,
V4L2(Linux)OSX(QuickTime)
開発インターフェイスの互
換性:
貯蔵湿度:
サイズ: 105*68*25(L/W/H,mm)
電⼒消費:
貯蔵温度:
作業温度:
≤2.5W
0-50degC
-20-70degC
5%-90%
⼊⼒インタフェース
 W i n d o w s  7  , W i n d o w s  S e r v e r 2 0 0 8
R2，Linux(Kernelversion2.6.38andabove)，OS
X(10.8andabove)
W i n d o w s  M e d i a  E n c o d e r ( W i n d o w s )
AdobeFlashMediaLiveEncoder(Windows,OSX)
R e a l  P r o d u c e r  P l u s ( W i n d o w s )
V L C ( W i n d o w s , O S  X ,  L i n u x )  Q u i c k T i m e
B r o a d c a s t e r ( O S  X )
QuickTime player(OS X)Wire cast(Windows,OS
X)Potplayer( Windows)andetc.

１．HD出⼒インターフェースを持つB lu- Ray Pla yer、Pl ay Sta ti on、オーディオ/ビデオレシー
バー、サテライトレシーバーなどの信号ソースをHDケーブルでデバイスのHD⼊⼒に接続します。
２．USB3.0ケーブルヘッドの⼀端をUSB3.0インターフェースに差し込み、ケーブルの別の端をコ
ンピュータのUSB3.0インターフェースに接続します。
３．HDtoUSB3.0ビデオキャプチャBOXは、UVC（USBビデオクラス）、UAC（USBオーディオクラス）
の標準に基づき、ドライバと設定をインストールする必要はありません。ユ ーザーは外部モニタや
TVをHDLoopoutに接続できます。同時にHDビデオを視聴することができる。
五.接続と操作
1.USB3.0キャプチャ：①は、コンピュータまたはノートブックのUSB3.0⼊⼒ポートに接続する場
所です。
2.⼊⼒：②は、DVD、PS3、セットトップボックスとノートブックのA/
Vソース出⼒を接続する場所です。
3.電源インジケータ：このLEDは、デバイスがコンピュータのUSBポートに
接続されているときに点灯します。電源LED：③は、デバイス
4.Loopout：④信号本地出⼒ポート




六．ソフトウェアのコマンド


例：PotPlaye（r Windows）
1.コンピュータに"PotPlayer"アプリケーションソフトウェアをインストール
します。
2「. PotPlayer」ショートカットをダブルクリックしてアプリケーションを開
きます
3.左クリック"PotPlayer"---"開く"---"デバイス設定"---"Analog
TV"ページ
>映像キャプチャデバイス項⽬で「MiraBoxVideoCapture」を選択します。
>出⼒項⽬で“キャプチャ”を選びます。
>⼊⼒項⽬で「HDMI」を選択してください。
>形式項⽬で適切なキャプチャ解像度を選択します。
> ⾳ 声 キャプ チャデ バ イス 項 ⽬ で "デ ジタ ル オー ディオイン ター フェイス（ M i r a B o x V i d e o
Capture）"を選択してください。
>「適⽤」をクリックしてキャプチャインターフェースを開きます。

4.[PotPlayer]---[映像]---[ビデオのキャプチャ]をクリックするか、ショートカットキー[Alt+
C]を使⽤してビデオレコーダーページを開きます。
>貯蔵場所の選択。
>ビデオとオーディオのキャプチャの設定;
>ビデオとオーディオのキャプチャの開始;

1080P⾼清⾳视频采集卡
USB 3.0
使用说明书
一、产品概述
HD视频采集卡可将摄像机，PC，机顶盒，游戏机等输出的
视频信号的视频数据或者音视频混合数据输入电脑，并转换为电
脑可识别的数字数据，存储在电脑中，成为可编辑处理的视频数
据文件或直播上传到服务器。
二、产品特征
H D视频采集卡尺寸为长：95mm，宽：63mm，高：22mm
支持HD视频信号输入
支持USB3.0供电，不需要外加电源

支持 3.5mm 耳机音频输出，3.5mm麦克风
三、端口名称
① ②
③
④
① USB3.0接口 ② HD视频 输入接口 ③ 电源指示灯
④ HD视频环出
支持HD视频环出
支持分辨率为1080P以下所有标准HD视频协议
输出分辨率最高可达到1080P/60HZ
兼容HD视频 1.3，H DCP
支持48K和44.1K音频输入
支持USB3.0协议
工作功耗为2.5W
USB3.0 线
HD视频线
HD视频线
使用连接示意图:

四、操作指南
1.将HD视频输入信号连接到HD视频输入接口；
2.将USB3.0接口连接到电脑；
3.接上需要采集的设备，USB3.0 如有需要将显示器或电视机可以接上
HD视频环出接口，
4.以PotPlayer软件使用为例如图1，也可支持其他软件XO OBS等
图1
5. 点击PotPlayer菜单栏，点击打开，打开设备设置如图2所示
图2

6.按照图2所示，打开模拟TV设置，点击打开设备，HD视频采集卡开始正常工作，
图3
7.如果想录制视频时，点击PotPlayer菜单栏，点击视频-视频录
就可以正常录制视频，如图4所示。
图4
如图3所示：
制-立即录制视频，
