Moen MOTIONSENSE 7565E User manual

INS10435B - 11/19
S72308E
7565E
PLEASE CONTACT MOEN FIRST
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
WWW.MOEN.CA
POR FAVOR,CONTÁCTESE PRIMERO CON MOEN
Para obtener ayuda de instalación, piezas faltantes o de recambio
011 52 [phone]
WWW.MOEN.COM.MX
VEUILLEZ D’ABORD CONTACTER MOEN
En cas de problèmes avec l’installation, ou pour obtenir toute pièce
manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA
HELPFUL TOOLS
For safety and ease of
faucet replacement, Moen
recommends the use of
these helpful tools.
HERRAMIENTAS
ÚTILES
Para que el cambio de la
llave sea fácil y seguro,
Moen le recomienda usar
estas útiles herramientas.
OUTILS UTILES
Par mesure de sécurité et
pour faciliter l’installation,
Moen suggère l’utilisation
des outils suivants.
3/32"
(2,38 mm)
MOTIONSENSE™ HANDSFREE
KITCHEN FAUCET
MEZCLADORA PARA COCINA
MOTIONSENSE™ MANOS LIBRES
ROBINET DE CUISINE MAINS
LIBRES MOTIONSENSEMC
Register Online:
Regístrese en línea:
S’enregistrer en ligne :
www.moen.com/product-registration
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)
Image is for reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
Cette image n'est oerte qu'à titre indicatif seulement
(Le style varie selon le modèle)

CAUTION  PRIOR TO OLD FAUCET REMOVAL:
Ensure available clearance for control box installation. See page 5 for
mounting options.
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disas-
sembling the valve. Open faucet handle to relieve water pressure and
ensure that complete water shut-o has been accomplished.
PRECAUCIÓN — ANTES DE RETIRAR LA VIEJA MEZCLADORA:
Asegúrese de que haya suciente lugar libre para la instalación de la caja de
control. Consulte las opciones de montaje en la página 5 .
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o des-
montar la válvula. Abra la llave para liberar la presión, y asegúrese de que
esté bien cerrada el agua.
MISE EN GARDE - Avant d'enlever le robinet actuel :
S'assurer de la présence d'espace nécessaire à l'installation du boîtier de
contrôle.Voir la page 5 pour connaître les options de montage.
ATTENTION  SUGGESTIONS POUR ENLEVER L’ANCIEN ROBINET :
Toujours couper l’alimentation en eau avant d’enlever ou de démonter le
robinet. Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que
l’alimentation en eau a bien été coupée.
Above sink
Encima del lavabo
Au-dessus de l'évier
Below sink
Debajo del fregadero
Sous l'évier
Icon Legend/Leyenda de Iconos/
Légende des icônes

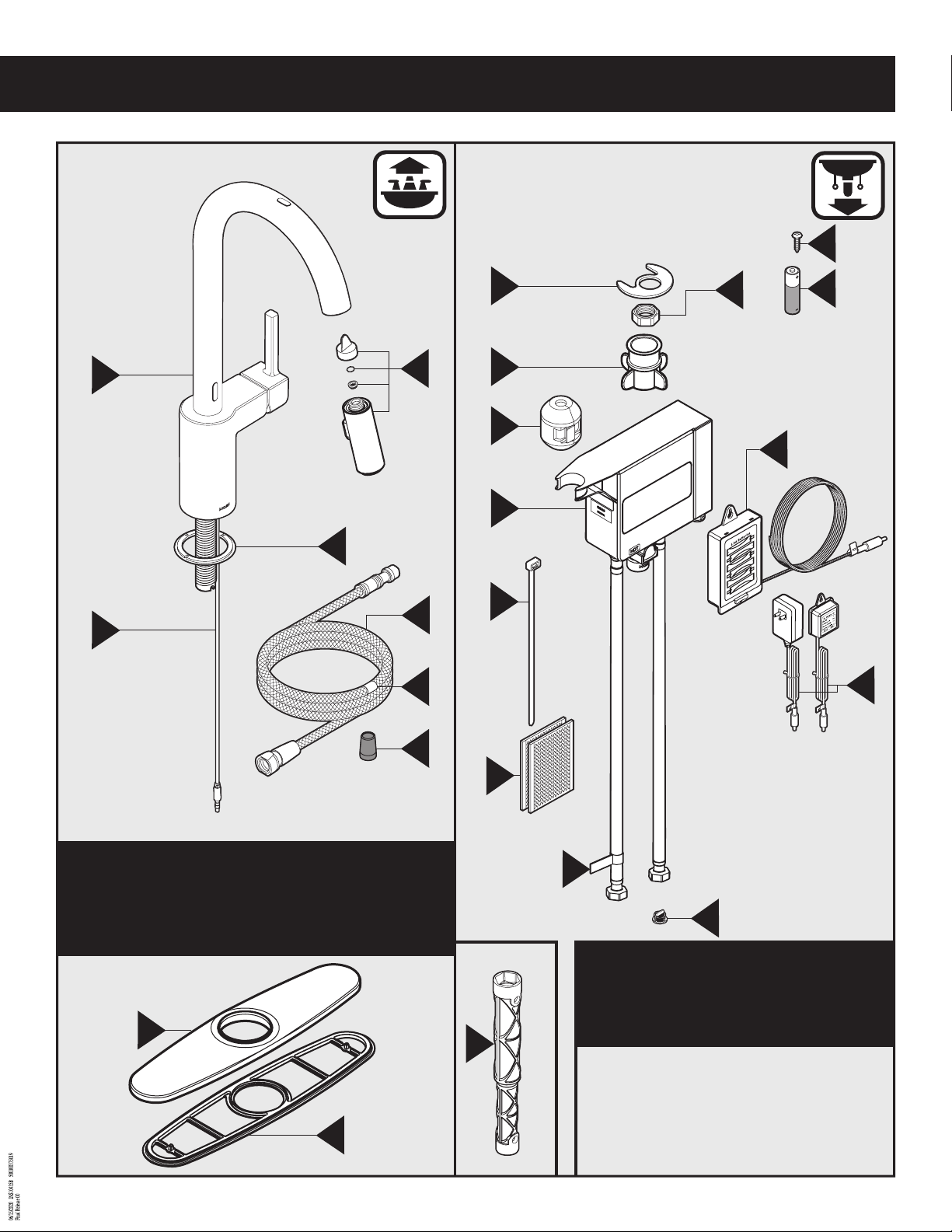

A. Faucet body
B. Spray wand
C. Deck gasket
D. Data cable
E. Pulldown hose
F. Hose weight locator mark
G. Hose Swivel Cover †
H. Deck plate
I. Deck plate gasket
J. Mounting washer
K. Mounting nut
L. Hose guide nut
M. Hose weight
N. Control box
O. Zip ties
P. Hook & loop fastener
Q. Installation tool
R. Mounting screws
S. Batteries* AA (x6)
T. Battery holder
U. AC Adapter with Power Splitter**
V. Filter screen (X2, comes pre-
installed in hose end)
W. Label
† S72308E Only
*Use only non-rechargeable
alkaline batteries
** Sold separately
Parts List
Lista de piezas
A. Cuerpo de la mezcladora
B. Varilla rociadora
C. Empaque de cubierta
D. Cable de datos
E. Manguera extensible
F. Marca de ubicación del peso de la
manguera
G. Tapa de la conexión giratoria de la
manguera †
H. Placa de cubierta
I. Empaque de la placa de cubierta
J. Arandela de montaje
K. Tuerca de montaje
L. Tuerca de guía de la manguera
M. Peso de la manguera
N. Caja de control
O. Abrazaderas plásticas
P. Sistema de gancho y cierre Hook &
loop
Q. Herramienta de instalación
R. Tornillos de montaje
S. Pilas * AA (x6)
T. Soporte para pilas
U. Adaptador CA con divisor de
potencia**
V. Rejilla de ltro (X2, viene pre instalada
en el extremo de la manguera)
W. Etiqueta
† S72308E solamente
* Para lograr el mejor
desempeño, use pilas
alcalinas no recargables
** En venta por separado
Liste des pièces
A. Corps du robinet
B. Bec de pulvérisation
C. Joint d’étanchéité de plate-forme
D. Câble de données
E. Tuyau de bec rétractable
F. Marque de l’indicateur du poids du
tuyau
G. Capuchon du tuyau pivotant †
H. Plaque de comptoir
I. Joint d’étanchéité de la plaque de
comptoir
J. Joint d’étanchéité dela plaque de
comptoir
K. Écrou de montage
L. Écrou de guide-tuyau
M. Poids du tuyau
N. Boîtier de contrôle
O. Attaches autobloquantes
P. Dispositif de xation auto-
agrippant
Q. Outil d’installation
R. Vis de montage
S. Piles* AA (6)
T. Porte-piles
U. Adaptateur c.a. avec coupleur**
V. Filtres (2) (fournis et déjà installés
dans chaque extrémité de tuyau)
W. Étiquette
† S72308E seulement
* Pour un meilleur rendement,
utiliser des piles alcalines
non rechargeables
** Vendu séparément
2

INS10435B - 11/19
3
Optional Wall Mount Service Kit
177566 (Sold Separately)
Kit de servicio optativo para montaje en la
pared 177566 (en venta por separado)
Trousse de rechange de montage mural
optionnel no177566 (vendue séparément)
Includes: Hose & Hose Bracket, Wall Mounting Bracket &
Screws, and Standard Hose Guide Nut
Incluye:
Manguera & ménsula para manguera, ménsula y tornillos de
montaje en la pared y tuerca estándar de guía de la manguera
Comprend : Tuyau et support de tuyau, support et vis pour le
montage mural, et écrou de guide-tuyau standard
H
I
R
K
T
J
L
M
N
O
Q
x2
x3
S*
U**
x6
C
B
A
D
F
G
†
Option for 7565E only - 141002 (Sold Separately)
Opción para 7565E solamente
141002 (en venta por separado)
Option pour 7565 seulement
no141002 (vendue séparément)
E
P
x2
W
V
† S72308E Only
† S72308E solamente
† S72308E seulement
** Optional A/C Adapter with Power Splitter 169031
(sold separately). The outlet for the AC power
adapter will require continuous power.
** Adaptador C/A optativo con divisor de potencia
169031 (en venta por separado). El tomacorriente
para el adaptador de corriente CA necesitará
corriente continua.
** Adaptateur c.a. optionnel avec coupleur
169031 (vendu séparément). La prise d'un
adaptateur c.a. doit être une prise d'alimentation
électrique continue.
* Use only non-rechargeable
alkaline batteries
* Use solamente pilas
alcalinas no recargables
* N'utiliser que des piles
alcalines non rechargeables

4

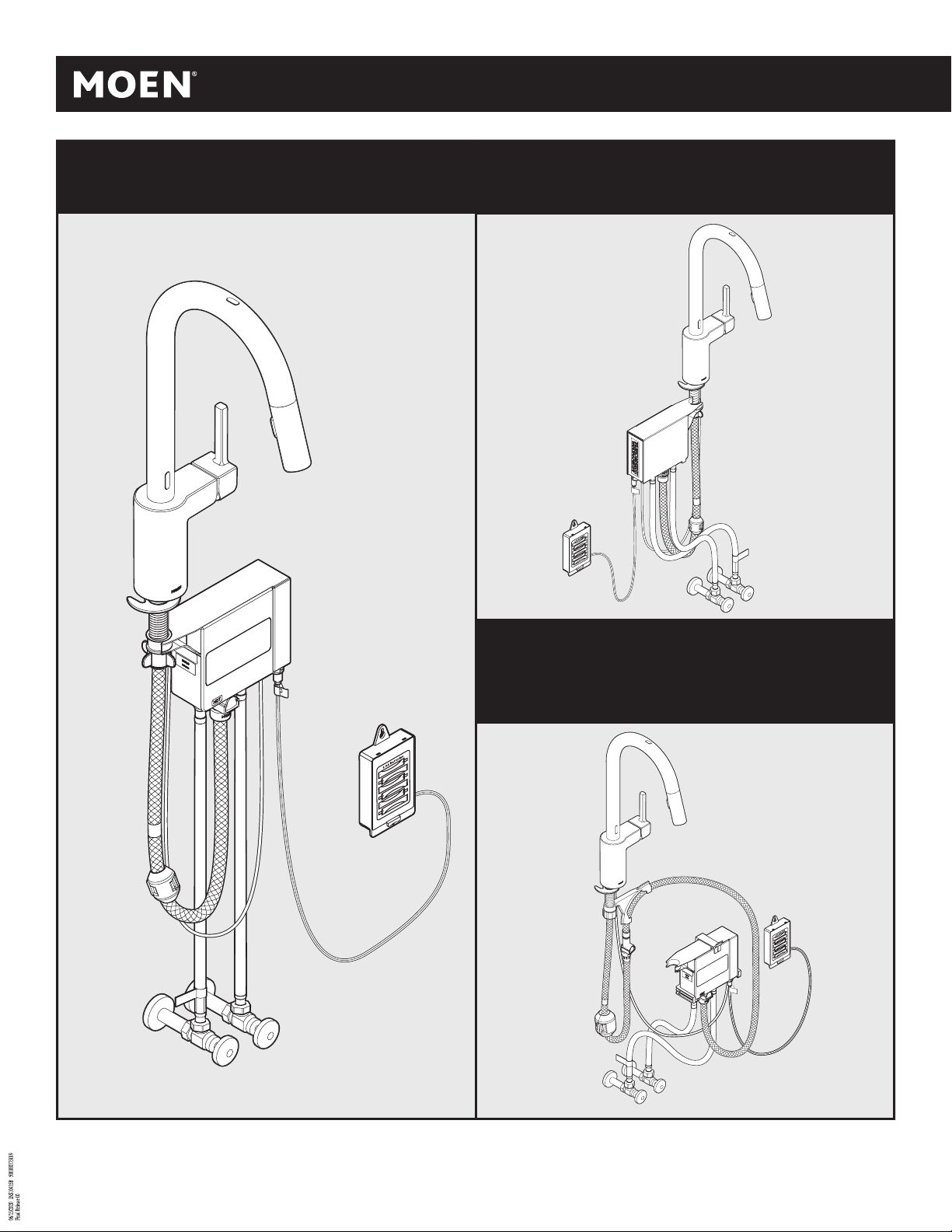

Recommended Mounting
Montaje recomendado
Montage recommandé
Optional Left Mounting
Montaje izquierdo optativo
Montage à gauche optionnel
Optional Wall Mounting – Order Kit 177566
Montaje en la pared optativo – No. de
pedido del Kit 177566
Montage mural optionnel – Commander la
trousse 177566

5
INS10435B - 11/19

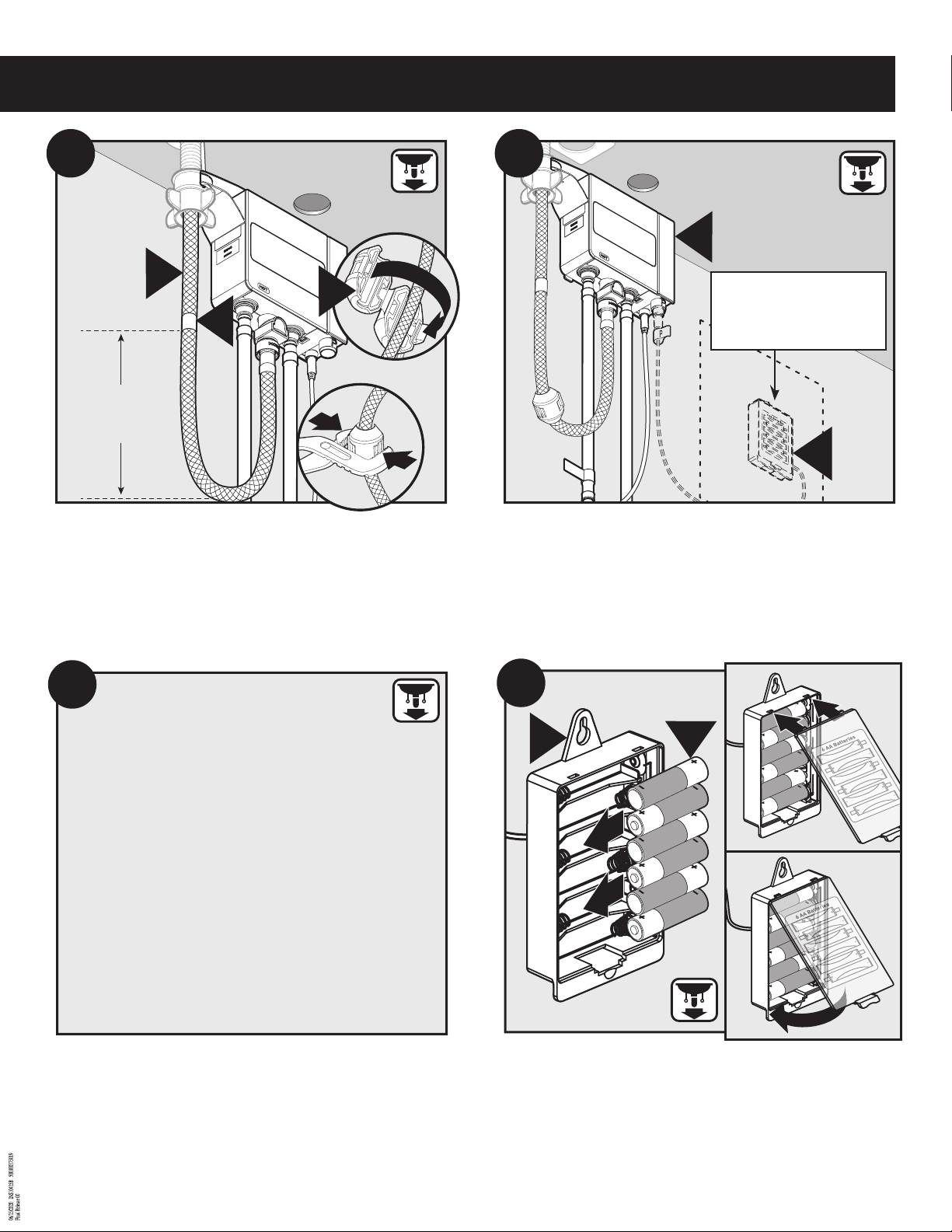

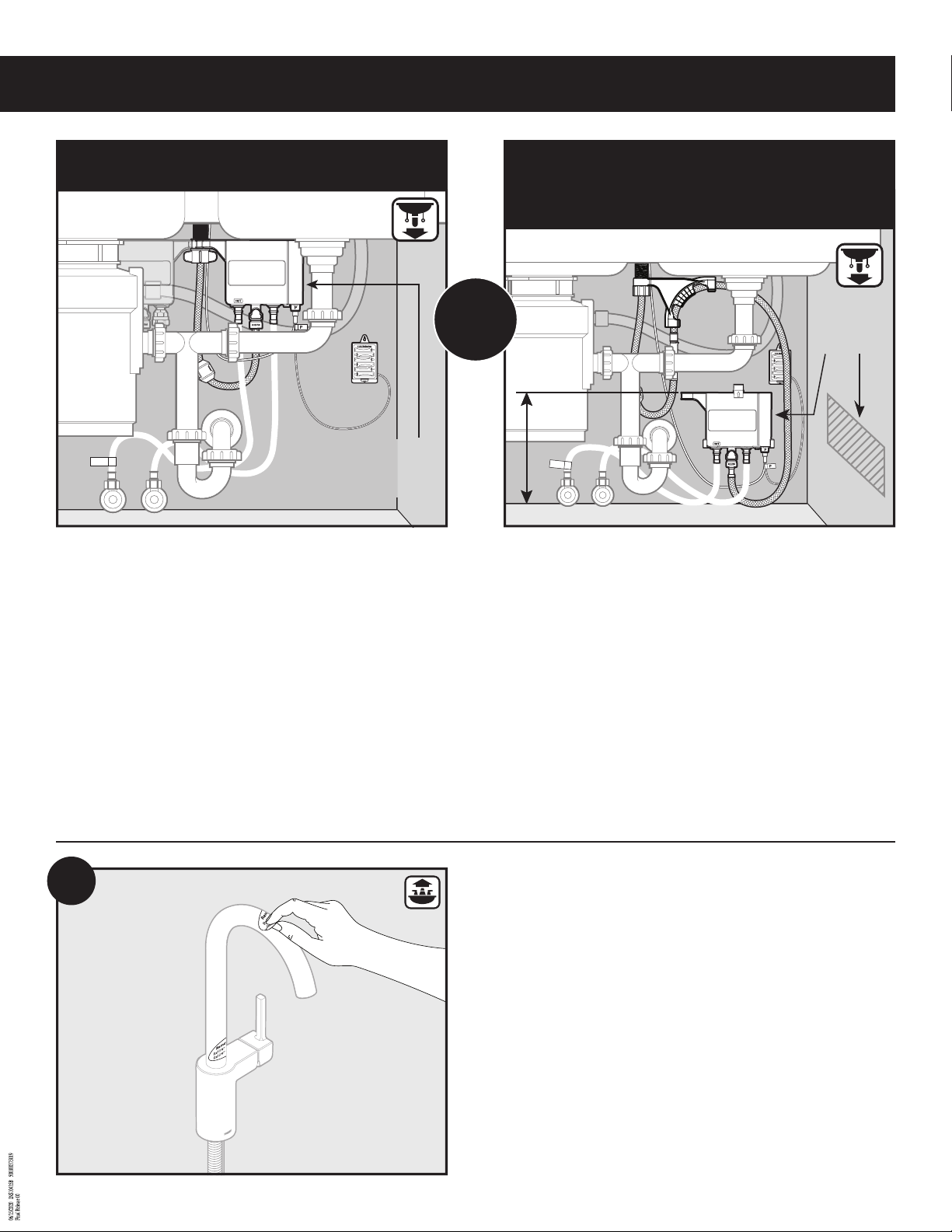

For easier serviceability, mount control box minimum 12" (305mm) above oor.
Select the desired location for control box (N). Verify supply hoses and data cable, will reach
connections on control box. If using AC power adapter (not provided) ensure that control box is
within 5' (1524mm) from outlet.
Para mayor facilidad de servicio, monte la caja de control a un mínimo de 12"
(305 mm) por encima del piso.
Seleccione la ubicación deseada para la caja de control (N).Verique que las mangueras de
suministro y el cable de datos llegarán a las conexiones en la caja de control. Si usa un adapta-
dor de corriente CA (no provisto) asegúrese de que la caja de control esté dentro de los 5' (1524
mm) del tomacorriente.
Pour faciliter les réparations, installer le boîtier de contrôle au moins 30,5 cm (12
po) au-dessus du sol.
Choisir l’emplacement désiré pour le boîtier de contrôle (N).Vérier que les tuyaux
d’alimentation et le câble de données se rendront au boîtier de contrôle. Si un adaptateur c.a.
(non fourni) est utilisé, s’assurer que le boîtier de contrôle est à moins de 1 m 52 cm (5 pi) de
la sortie.
Optional Wall Mounting Requires Service Kit 177566
Available at Moen.com or call 1-800-BUY-MOEN
Para el montaje optativo en la pared necesitará el kit de servicio 177566. Disponible en
Moen.com.MX o llame al 01-800-718-4345
Le montage mural optionnel exige une trousse de rechange no177566. Oert en ligne à
l'adresse Moen.ca ou par commande téléphonique en composant le 1-800-465-6130.
12" min.
(305mm)
Control box
Control box
(
(
N
N
)
)
location
location
Ubicación de la caja de control
Ubicación de la caja de control
(
(
N
N
)
)
Emplacement du boîtier de contrôle (
Emplacement du boîtier de contrôle (
N
N
)
)
Control box(N) location
Ubicación de la caja de control(N)
Emplacement du boîtier de contrôle (N)
Before installing the faucet check that the control box will t under the sink in
the areas indicated above.
Should you experience any clearance issues trying to mount the control box to the mounting
shank, you will need to contact Moen Consumer Support at 1-800-BUY-MOEN and order the
optionalWall Mount Service Kit (177566).
Antes de instalar la mezcladora verique que la caja de control cabrá debajo del
fregadero en las zonas indicadas más arriba.
Si tiene problemas con el espacio libre al tratar de montar la caja de control en el tubo roscado
de montaje, póngase en contacto con Soporte al Cliente Moen al 1-800-BUY-MOEN y pida el
Kit de Servicio para Montaje en Pared optativo (177566).
Avant d'installer le robinet, vérier qu'il y a susamment d'espace sous l'évier,
dans les endroits indiqués ci-dessus, pour installer le boîtier de contrôle.
Si vous n'avez pas assez d'espace pour installer le boîtier de contrôle sur la tige de montage, il
faudra contacter le Service à la clientèle de Moen au 1-800-BUY-MOEN et commander la
trousse de de montage mural optionnelle.

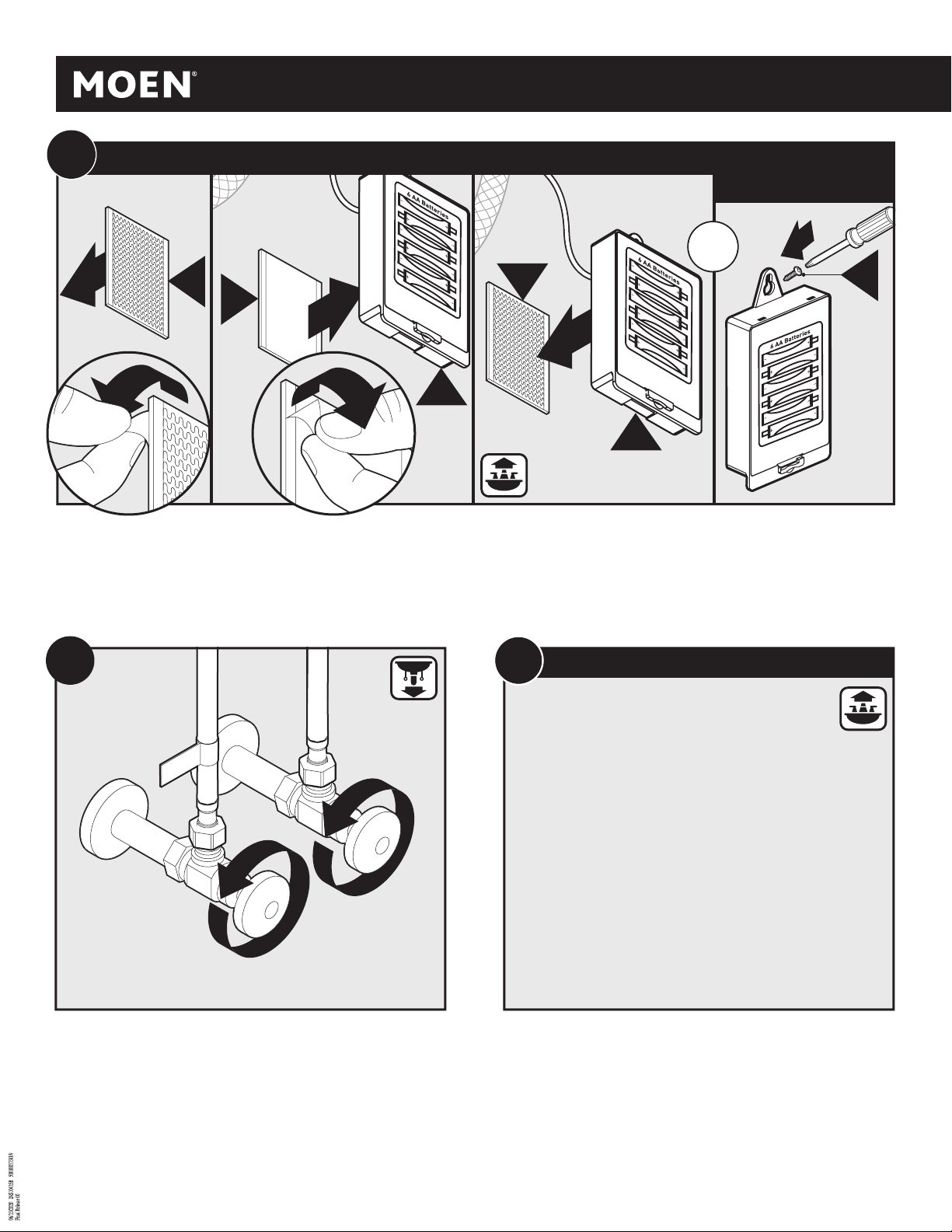

Remove the protective labels from the sensors on the top and the front of the spout.
Retire las etiquetas protectoras de los sensores en la parte superior y el frente del surtidor.
Retirer les étiquettes protectrices des détecteurs sur le dessus et le devant du bec.
1
Recommended Mounting
Montaje recomendado
Montage recommandé
Control box(N) location
Ubicación de la caja de control(N)
Emplacement du boîtier de contrôle (N)
or
o
ou

6

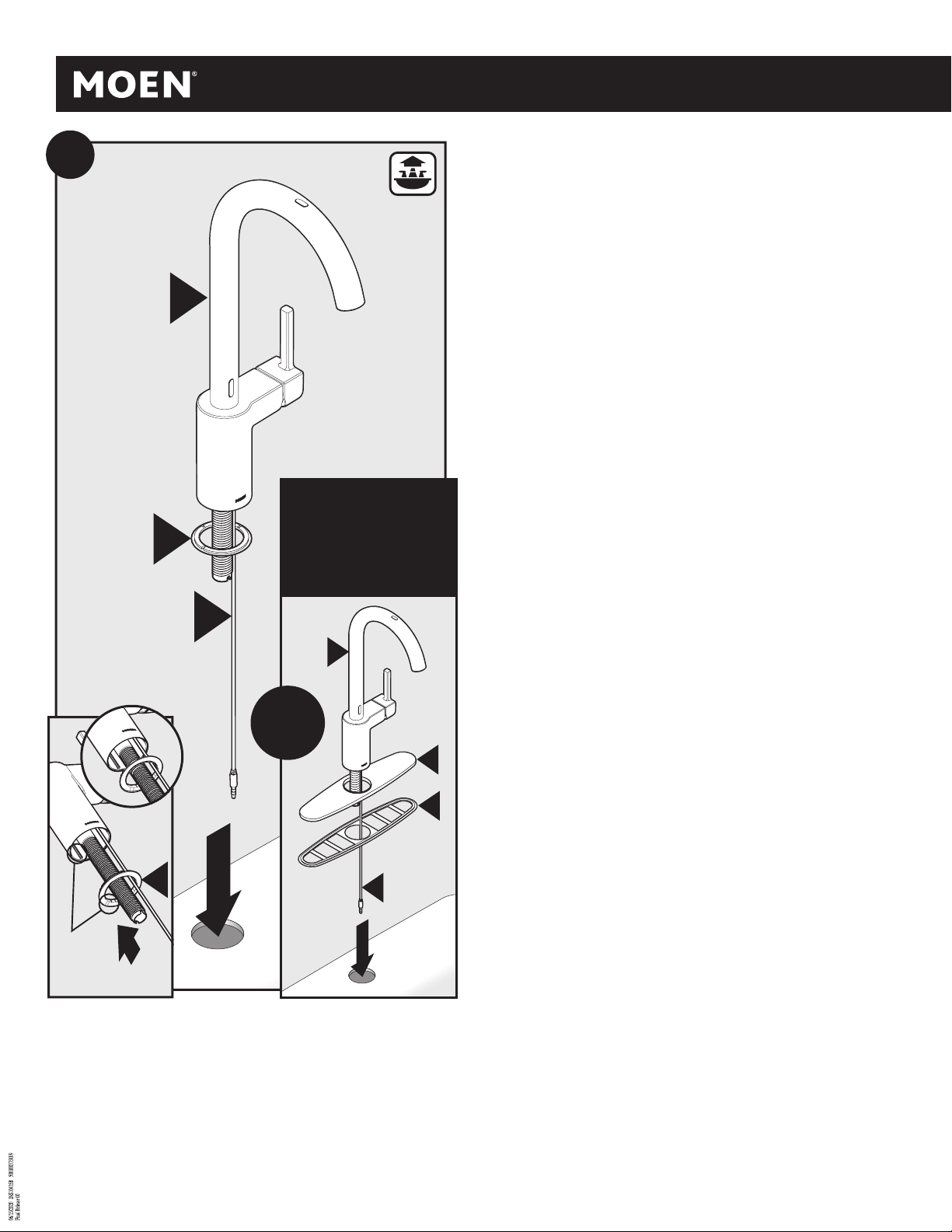

Install faucet body (A)–including data cable (D), and deck gasket (C)–in hole on sink. Note:
Installs with handle on right side only.
Instale el cuerpo de la mezcladora (A)–inclusive el cable de datos (D) y el empaque de cubierta
(C)–en el agujero en el fregadero. Nota: Se instala con el monomando del lado derecho
solamente.
Installer le corps du robinet (A), y compris le câble de données (D) et le joint d’étanchéité de
plate-forme (C), dans l’ouverture de l’évier. Remarque : S’installe uniquement avec la poignée
à droite.
2
D
A
C
C
Align
Alinee
Aligner
A
H
I
D
or
o
ou
Option for 7565E only
141002 (Sold Separately)
Opción para 7565E solamente
141002 (en venta por separado)
Option pour 7565 seulement
no141002 (vendue séparément)

7
INS10435B - 11/19

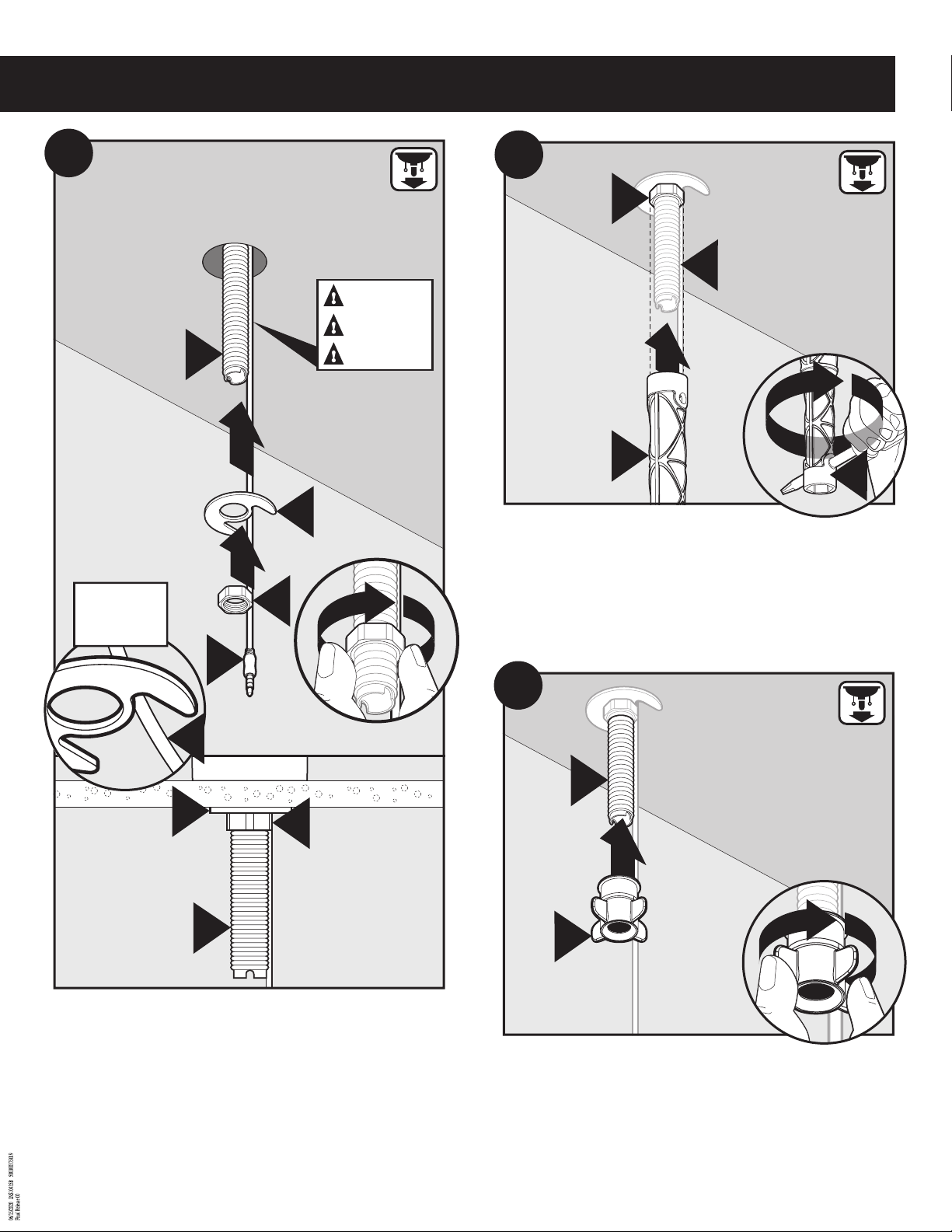

Slide mounting washer (J) up onto faucet body (A) under sink and secure with mounting nut (K).
Use care to make sure data cable (D) is not pinched.
Deslice la arandela de montaje (J) hacia arriba hasta el cuerpo de la mezcladora (A) por debajo del
fregadero y asegúrelas con la tuerca de montaje (K). Tenga cuidado de vericar que el cable de datos (D)
no quede apretado.
Sous l’évier, faire glisser la rondelle de montage (J), jusqu’au corps du robinet (A) et xer le tout à l’aide de
l’écrou de montage (K). S’assurer que le câble de données (D) n’est pas coincé.
1
2
3
D
IMPORTANT
IMPORTANTE
IMPORTANT
A
J
D
K
K
A
L
3
DO NOT PULL
ON DATA CABLE
NO TIRE DEL
CABLE DE DATOS
NE PAS TIRER SUR LE
CÂBLE DE DONNÉES
Tighten mounting nut (K) with installation tool (Q). Use screwdriver through hole in installa-
tion tool (Q) to tighten rmly.
Apriete la tuerca de montaje (K) con la herramienta de instalación (Q). Use un destornillador a
través del oricio en la herramienta de instalación (Q) para apretar rmemente.
Serrer l’écrou de montage (K) avec l’outil d’installation (Q). Utiliser un tournevis dans le trou de
l’outil d’installation (Q) pour bien serrer.
Q
2
4
A
K
Q
1
Thread hose guide nut (L) to Faucet Body Mounting Shank (A).
Enrosque la tuerca guía de la manguera (L) en el tubo roscado de montaje del cuerpo de la
mezcladora (A).
Visser l'écrou du guide-tuyau (L) sur la tige de montage du corps du robinet (A).
1
1
2
5
A
L

8

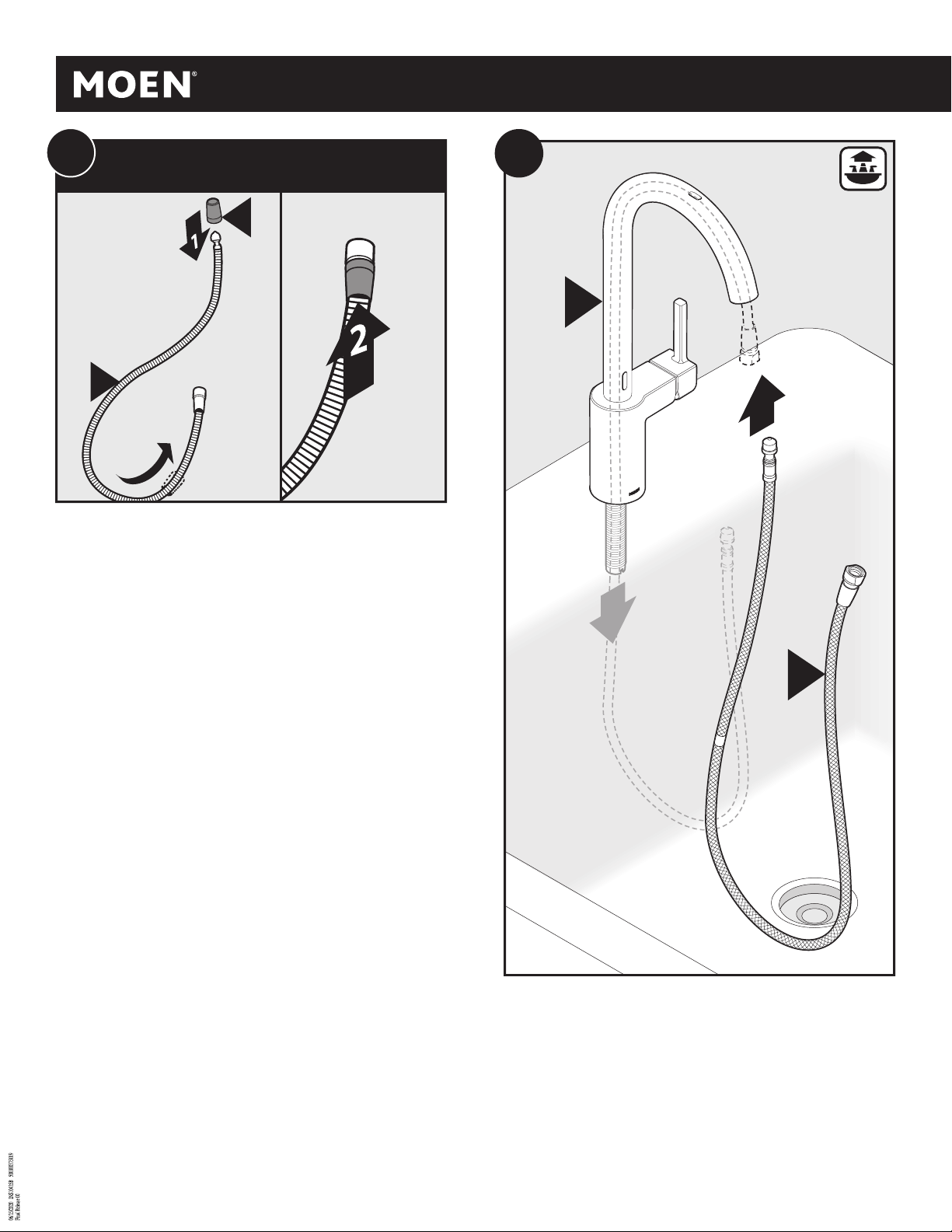

Slide hose swivel cover (G) onto pulldown hose (E). Push over swivel until cover snaps in place.
Deslice la tapa de la conexión giratoria de la manguera (G) sobre la manguera extensible (E).
Empújela sobre la conexión giratoria hasta que calce en su lugar.
Couvercle pivotant lame exible (G) sur le tuyau de raccord du bec rétractable (E). Appuyez sur
pivotement jusqu’à ce que la couverture se mette en place.
Insert small end of pulldown hose (E) into spout and feed through faucet body (A).
Inserte el extremo pequeño de la manguera extensible (E) en el surtidor y aliméntela a través
del cuerpo de la mezcladora (A).
Insérer la petite extrémité du tuyau du bec rétractable (E) dans le bec et la faire glisser dans le
corps du robinet (A).
G
E
6For Model S72308E Only
Para el modelo S72308E solamente
Pour le modèle S72308E seulement.
1
2
7
E
A

9
INS10435B - 11/19

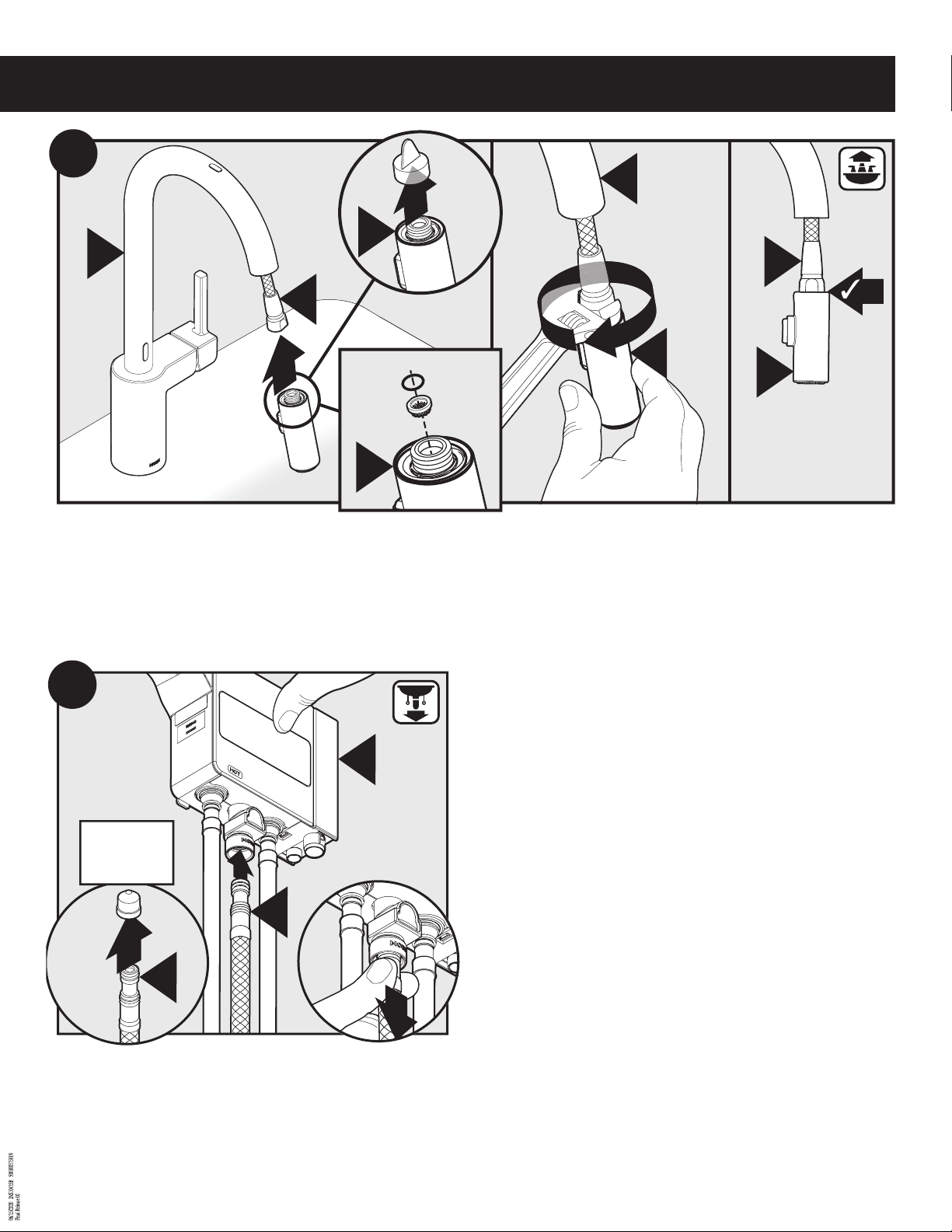

Remove and discard protective cap from spray wand (B) (make sure o-ring and screen are in place). Install spray wand (B) to upper connection of pulldown hose (E).Tighten hose nut until ush with spray
wand. DO NOT overtighten.
Retire y deseche la tapa protectora de la varilla rociadora (B) (asegúrese de que el anillo de caucho y el ltro estén en su lugar). Instale la varilla rociadora (B) en la conexión superior de la manguera
extensible (E). Apriete la tuerca de la manguera hasta que quede a ras de la varilla rociadora. NO apriete de más.
Retirer et jeter le capuchon protecteur du bec de pulvérisation (B) (s’assurer que le joint torique et le tamis sont en place). Installer le bec de pulvérisation (B) sur le raccord supérieur du tuyau de bec
rétractable (E). Serrer l'écrou de tuyau jusqu’à égalité avec le bec de pulvérisation. NE PAS trop serrer.
3
2
1
8
B
E
B
A
B
A
B
E
1. Remove and discard protective cap from pulldown hose (E).
2. Insert pulldown hose (E) into quick connect on the bottom of control box (N). Push in
as far as possible until a“click”is heard.
3. Tug downward on pulldown hose (E) to test engagement.
1. Retire y deseche la tapa protectora de la manguera extensible (E).
2. Inserte la manguera extensible (E) en la conexión rápida en la parte inferior de la caja
de control (N). Empuje todo lo posible hasta oír un clic.
3. Tire la manguera extensible (E) hacia abajo para probar si está enganchada.
1. Retirer et jeter le capuchon protecteur du tuyau du bec rétractable (E).
2. Insérer le tuyau de bec rétractable (E) dans le raccord rapide, au bas du boîtier de
contrôle (N). Pousser aussi loin que possible, jusqu'à ce que vous entendiez un « clic ».
3. Tirer le tuyau de bec rétractable (E) vers le bas pour tester l’enclenchement.
2
E
N
9
3
1
IMPORTANT
IMPORTANTE
IMPORTANT
E

10

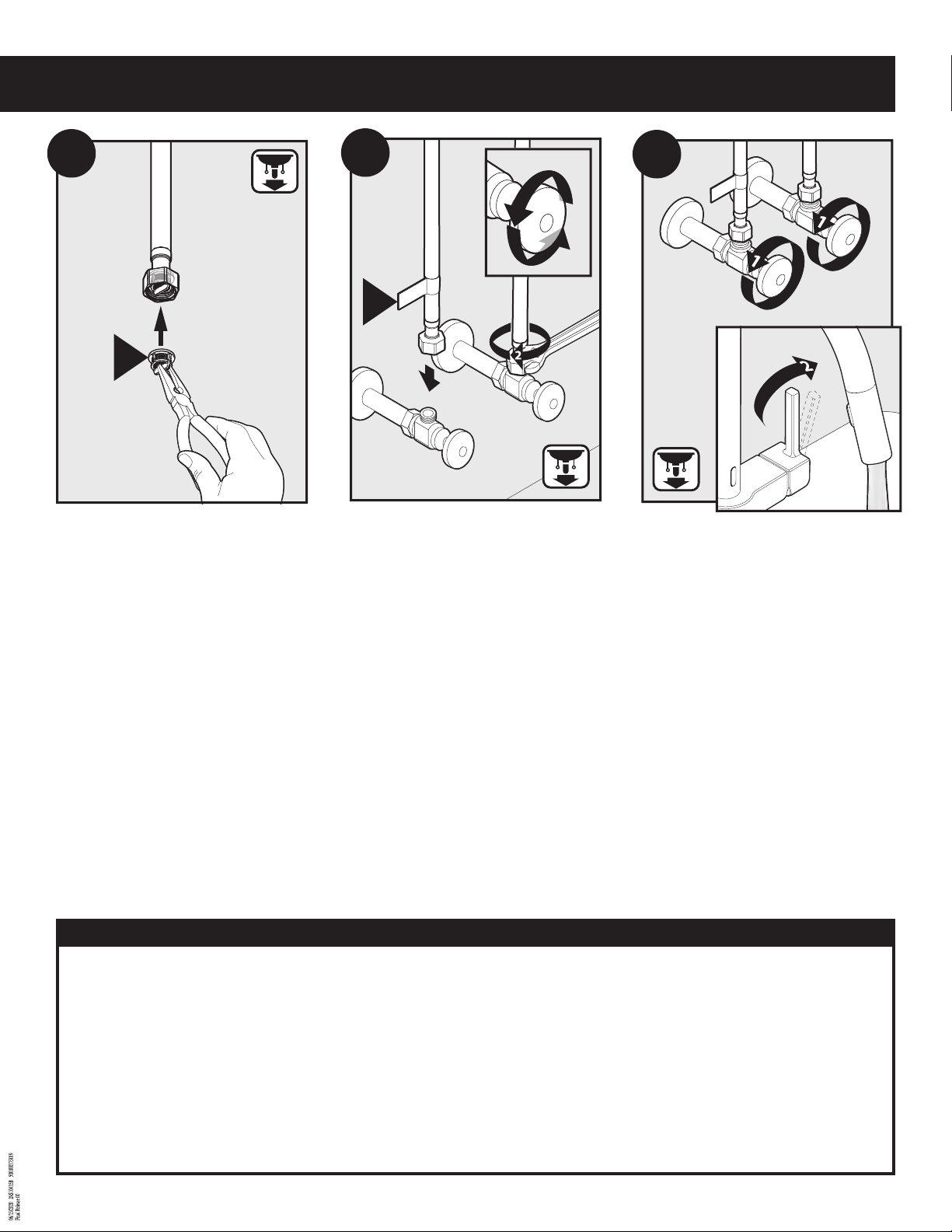

Connect hot and cold hoses to supply valves.
Conecte las mangueras de agua fría y caliente a las válvulas de alimentación.
Raccorder les tuyaux d’eau chaude et d’eau froide aux robinets d’alimentation.
1
1
2
12
Cold
Frio
Froid
Hot
Caliente
Chaud

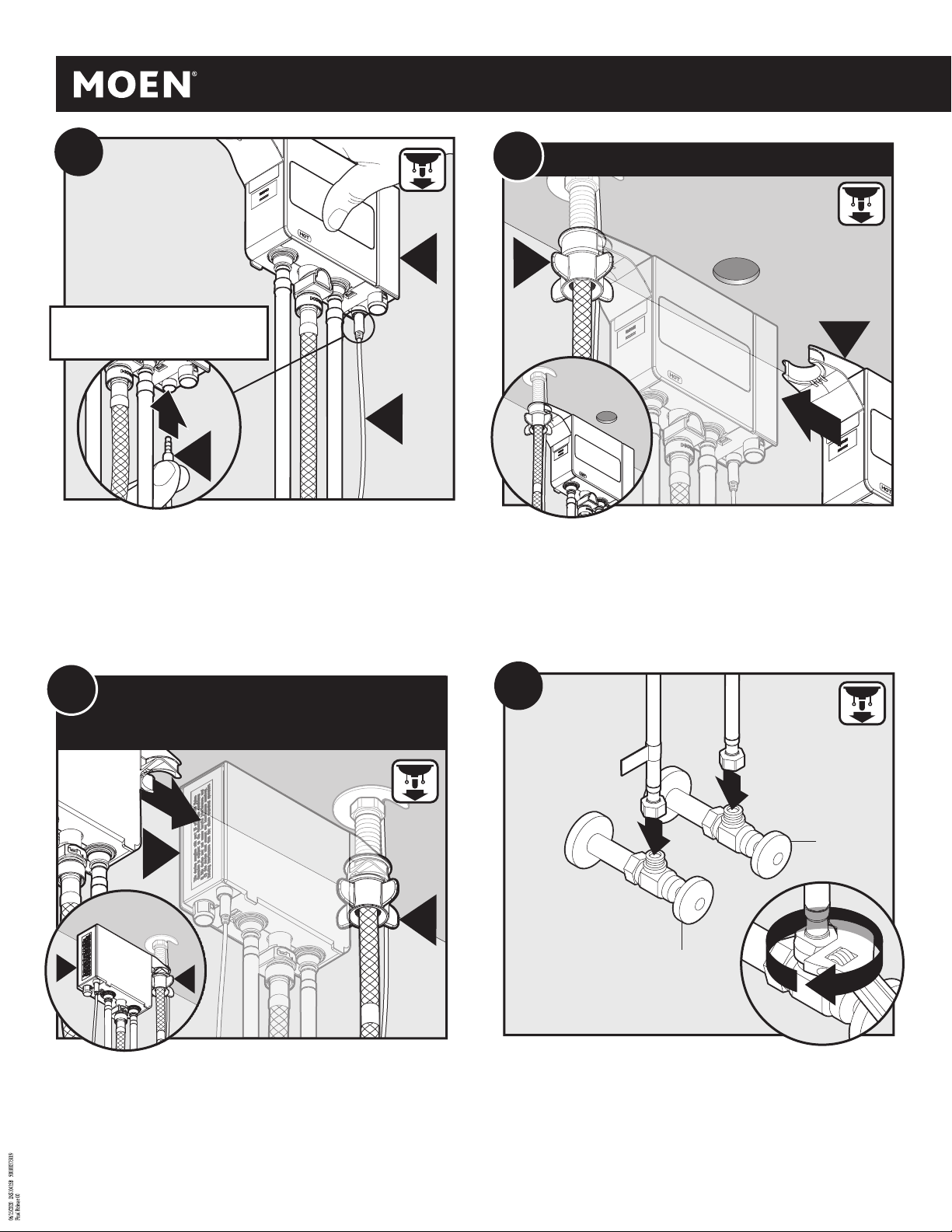

Attach control box (N) onto hose guide nut (L) until it snaps into place.This is the recom-
mended orientation for most installations.
Presione la caja de control (N) a la tuerca guía de la manguera (L) hasta que calce en su lugar.
Esta es la orientación recomendada para la mayoría de las instalaciones.
Fixer le boîtier de contrôle (N) sur l'écrou du guide-tuyau (L) jusqu'à ce qu'il s'enclenche bien
en place. Il s'agit de l'orientation recommandée pour la plupart des installations.
Control box (N) may also be attached from the left hand side as shown for optional mounting.
La caja de control (N) puede sujetarse también desde la izquierda como se muestra para un
montaje optativo.
Le boîtier de contrôle (N) peut aussi être xé du côté gauche, comme illustré, pour un montage
optionnel.
Recommended/Recomendado/Recommandé
11A
L
N
L
N
11B
Optional Left Position
Posición izquierda optativa
Position à gauche optionnelle
L
N
Insert data cable (D) to data port on bottom of control box (N). Ensure cable is pushed all the
way into the control box.
Inserte el cable de datos (D) en el puerto de datos en la parte inferior de la caja de control (N).
Asegúrese de empujar el cable bien adentro de la caja de control.
Insérer le câble de données (D) dans le port de données sur la partie inférieure du boîtier de
contrôle (N). S’assurer que le câble est complètement poussé dans le boîtier de contrôle.
D
N
10
D
IMPORTANT FIRMLY PUSH
IMPORTANTE - EMPUJE CON FIRMEZA
IMPORTANT : POUSSER FERMEMENT

11
INS10435B - 11/19
1
1
TS
15
3
2
2
Locate hose weight locator mark (F) on pulldown hose (E). Install hose weight (M) just above start of loop
curvature in hose on the same side of hose as locator mark. Pliers can be used for installation assistance.
Localice la marca de ubicación del peso de la manguera (F) en la manguera extensible (E). Instale el peso
de la manguera (M) justo arriba del comienzo de la curva del lazo de la manguera y del mismo lado de la
manguera que la marca de ubicación. Se puede usar pinzas para ayudar en la instalación.
Trouver la marque de l’indicateur du poids du tuyau (F) sur le tuyau de bec rétractable (E). Installer le poids
du tuyau (M) juste au-dessus d’où commence la courbure de la boucle du tuyau, du même côté que la
marque de l’indicateur sur le tuyau. Des pinces peuvent être utilisées pour faciliter l’installation.

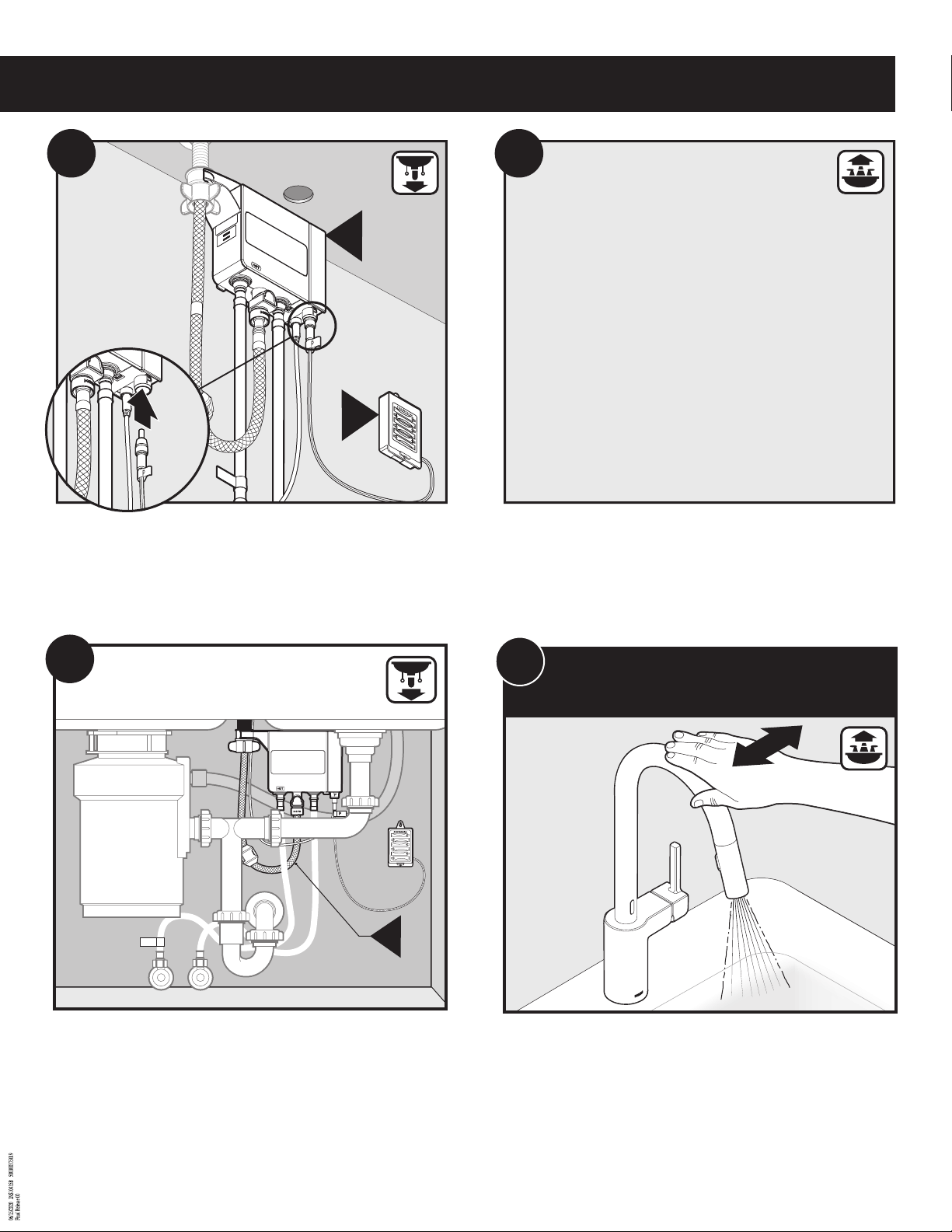

Select location for battery holder (T). Before installation, verify that the battery holder wire
will reach connection on bottom of control box (N).
Seleccione la ubicación del soporte para pilas (T). Antes de la instalación, verique que el cable
del soporte para pilas llegue a la conexión en la parte inferior de la caja de control (N).
Choisir l’emplacement du porte-piles (T). Avant l’installation, s’assurer que le l du porte-piles
atteindra le raccord au bas du boîtier de contrôle (N).
Install Zone
Zona de instalación
Zone d’installation
13
M
1
2
2
E
F
T
Battery holder location
Ubicación del soporte
para pilas
Emplacement du porte-piles
14A
N
If using AC adapter with Power Splitter (not provided) ensure that
control box is within 5 feet (1524 mm) of AC outlet. The outlet for
the AC adapter will require continuous power.
Si va a usar un adaptador CA con divisor de potencia (no provisto)
asegúrese de que la caja de control quede a 5 pies (1524 mm) de la
fuente CA. La fuente para el adaptador CA requerirá corriente
continua.
Si un adaptateur c.a. avec coupleur (non fourni) est utilisé,
s’assurer que le boîtier de contrôle est à moins de 1 m 52 cm (5 pi)
de la sortie c.a. La prise d'un adaptateur c.a. doit être une prise
d'alimentation électrique continue.
14B
Remove cover from battery holder (T) and install six AA batteries (S) in the same orientation as
shown on cover. Use only non-rechargeable alkaline batteries. Reinstall battery holder cover.
Retire la tapa del soporte para pilas (T) e instale seis pilas AA (S) con la misma orientación que
se muestra en la tapa. Use solamente pilas alcalinas no recargables.Vuelva a instalar la
tapa del soporte para pilas.
Retirer le couvercle du porte-piles (T) et installer 6 piles AA (S) dans le sens indiqué sur le
couvercle. Utiliser uniquement des piles alcalines non rechargeables. Remettre le
couvercle du porte-piles.

12
Turn on water supply.
Abra el suministro de agua.
Ouvrir l’alimentation en eau.
17
Attach battery holder (T) to wall with hook & loop fastener (P). First, attach one side of hook and loop fastener to wall. Then attach other piece to back of battery holder. Option: Attach battery holder to
wall with screw (R) provided.
Sujete el soporte para pilas (T) a la pared con un sistema de gancho y cierre de tipo hook & loop (P). Primero sujete una cara del sistema hook & loop a la pared. Luego adose la otra pieza a la parte de atrás
del soporte para pilas. Opción: Sujete el soporte para pilas a la pared con los tornillos (R) provistos.
Fixer le porte-piles (T) au mur avec un dispositif de xation auto-agrippant (P). Apposer d’abord un côté du dispositif de xation auto-agrippant sur le mur. Puis, apposer l’autre partie à l’arrière du porte-
piles. Option : Fixer le porte-piles au mur avec la vis (R) fournie.
Before connecting battery holder or optional AC adapter
with Power Splitter, ensure that no people or objects are
within 3 feet of faucet. These could interfere with start
up process.
Antes de conectar el soporte para pilas o el adaptador CA
optativo con divisor de potencia, asegúrese de que no haya
ningún objeto ni persona a una distancia menor de 3 pies
(90 cm) de la mezcladora que pudiera interferir con el
proceso de puesta en marcha.
Avant de raccorder le porte-piles ou un adaptateur c.a. avec
coupleur facultatif, s’assurer qu’aucune personne ni aucun
objet ne se trouvent dans un rayon de 90 cm (3 pi) du
robinet. Car cela pourrait nuire au processus de démarrage.
IMPORTANT/IMPORTANTE/IMPORTANT
18
5
4
2
1
PR
P
T
T
P
Mounting Option 2/
Opción de montaje 2/
Option de montage 2
OR/
O/
OU
16 Mounting Option 1 / Opción de montaje 1 / Option de montage 1
3
1

13
INS10435B - 11/19
Insert battery holder (T) cable into control box (N) power port. Ensure cable is pushed all the
way into the control box.
Inserte el cable del soporte para pilas (T) en el puerto de suministro eléctrico de la caja de
control (N). Asegúrese de empujar el cable bien adentro de la caja de control.
Insérer le câble du porte-piles (T) dans le port d’alimentation du boîtier de contrôle (N).
S’assurer que le câble est complètement poussé dans le boîtier de contrôle.
20
Once the battery holder cable or optional AC
adapter with Power Splitter cable is connected,
wait 30 seconds for the faucet to complete the
start-up process.
Una vez conectado el cable del soporte para pilas o el
cable del adaptador CA optativo con divisor de
potencia, espere 30 segundos a que la mezcladora
complete el proceso de puesta en marcha.
Une fois que le câble du porte-piles ou de l’adaptateur
c.a. avec coupleur facultatif est branché, attendre 30
secondes pour que le robinet termine son le processus
de démarrage.
T
N
19

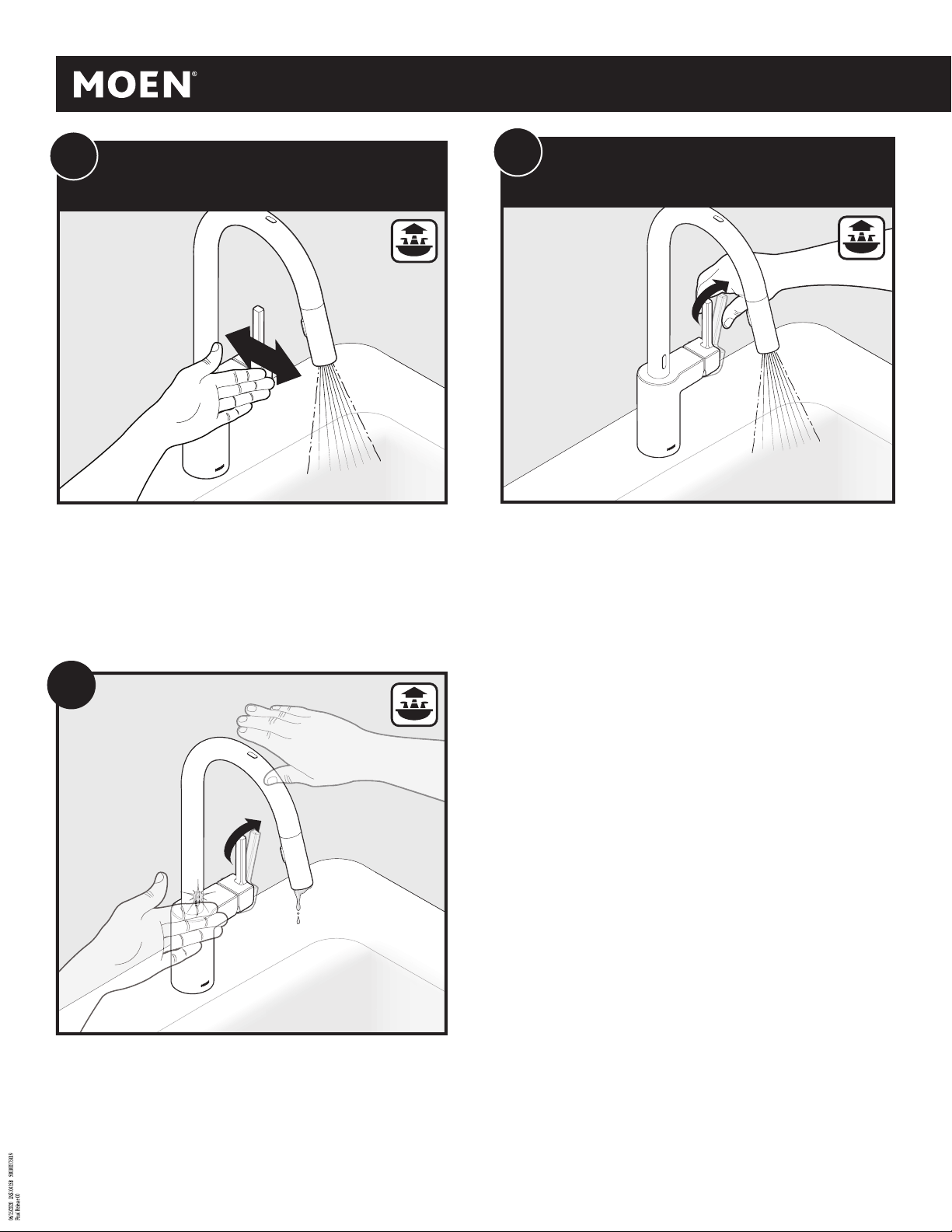

Check to ensure wave sensor is working properly. Move hand over wave sensor to test that
water will turn on. Move hand over wave sensor again to turn water o.
Verique que el sensor de ondas esté funcionando correctamente. Mueva la mano frente al
sensor para ver si sale el agua. Mueva la mano frente al sensor nuevamente para cerrar el agua.
S’assurer que le détecteur de mouvement fonctionne de manière appropriée. Passer la main
au-dessus du détecteur de mouvement pour vérier que le robinet fait couler l’eau. Passer de
nouveau la main au-dessus du détecteur de mouvement pour fermer l’eau.
22 Wave Sensor Check
Vericación del sensor de ondas
Vérication du détecteur de mouvement
Use zip ties (O) if desired to manage faucet hoses, data cable and battery holder cable. Do not
zip tie pulldown hose (E). Check to ensure pulldown hose movement is not obstructed.
Use abrazaderas plásticas (O) si lo desea para organizar las mangueras de la mezcladora, el
cable de datos y el cable del soporte para baterías. No sujete la manguera extensible (E)
con abrazaderas plásticas.Verique que el movimiento de la manguera extensible no
quede obstruido.
Utiliser des attaches autobloquantes (O) au besoin pour organiser les tuyaux du robinet, le
câble de données et le câble du porte-piles. Ne pas attacher le tuyau du bec rétractable
(E). S’assurer que le tuyau du bec rétractable se déplace librement.
D
21

14
Check to ensure ready sensor is working properly. Place hand in front of ready sensor to test
that water will run.
Verique que el sensor listo esté funcionando correctamente. Coloque la mano frente al sensor
listo para vericar que el agua corra.
S’assurer que le détecteur de présence fonctionne de manière appropriée. Placer la main
devant le détecteur de présence pour vérier si le robinet fait couler l’eau.
If water does not ow properly during steps 22 - 24, see trouble shooting section on page 18.
Si el agua no uye correctamente durante los pasos 22 - 24, consulte la sección de resolución
de problemas en la página 18.
Si l'eau ne coule pas correctement durant les étapes 22 à 24, consulter la section Résolution de
problèmes à la page 18 .
Check to ensure handle is working properly. Turn on water with handle to test that water will
run.Turn handle o.
Verique para asegurarse de que el monomando funciona correctamente. Abra el agua con el
monomando para ver si uye. Cierre el monomando.
S’assurer que la poignée fonctionne correctement. Ouvrir le robinet en utilisant la poignée pour
vérier que l'eau coule du robinet. Fermer le robinet en utilisant la poignée.
Ready Sensor Check
Vericación del sensor listo
Vérication du détecteur de présence
23 Handle Check
Vericación del monomando
Vérication de la poignée
24
25

15
INS10435B - 11/19

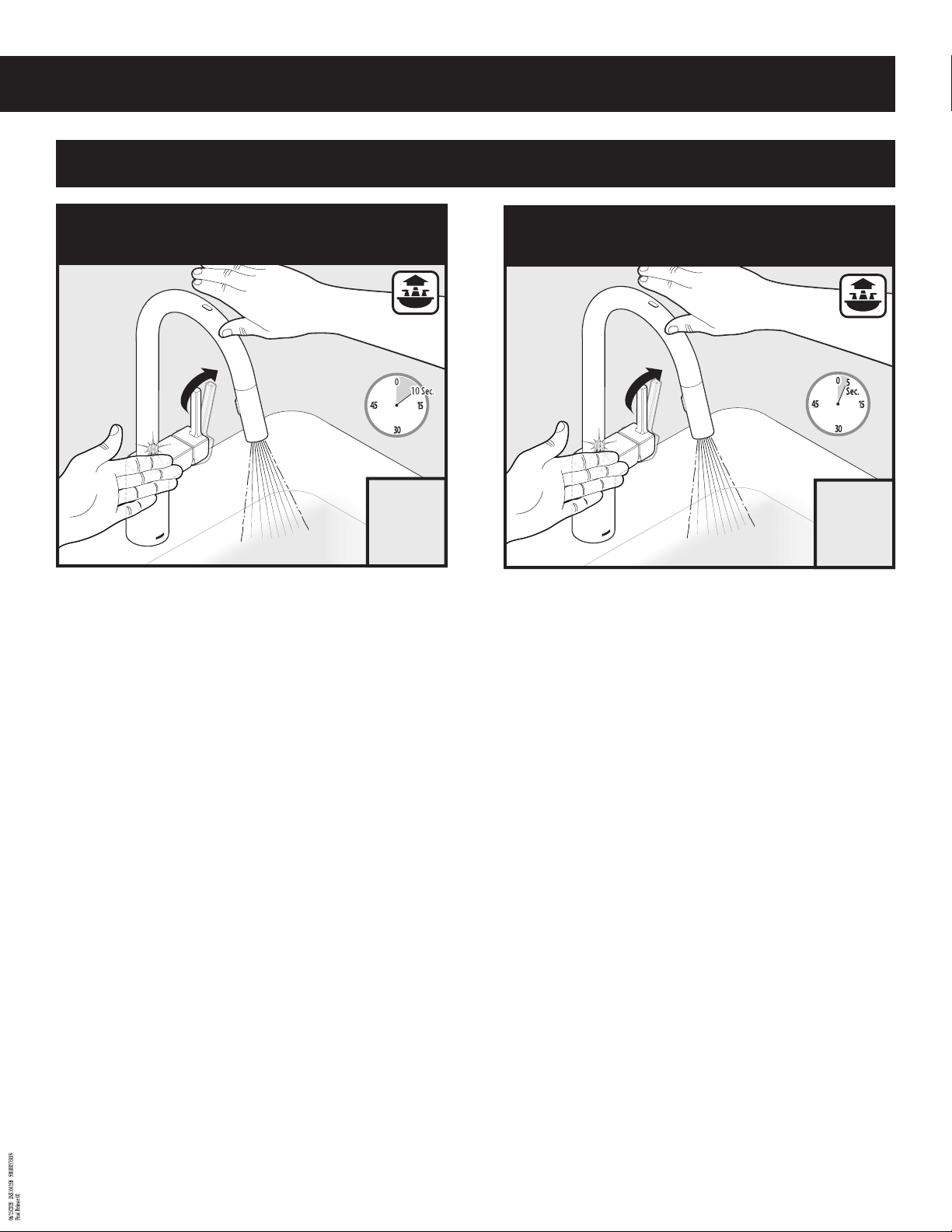

To disable Ready sensor only:Turn water on with handle. Hold hands directly over both
sensors for ve seconds. A light will ash once on Ready sensor, signaling that the Ready
sensor is disabled.Turn o handle.
To enable Ready sensor only:Turn water on with handle. Hold hands directly over both
sensors for ve seconds. A light will ash once on Ready sensor, signaling that the Ready
sensor is enabled.Turn o handle.
Para desactivar el sensor listo solamente: Abra el agua con el monomando. Mantenga las
manos directamente sobre ambos sensores durante cinco segundos. Una luz parpadeará una
vez sobre el sensor listo, señalando que el sensor listo está desactivado. Cierre el monomando.
Para activar el sensor listo solamente: Abra el agua con el monomando. Mantenga las
manos directamente sobre ambos sensores durante cinco segundos. Una luz parpadeará una
vez sobre el sensor listo, señalando que el sensor listo está activado. Cierre el monomando.
Pour désactiver le détecteur de présence seulement : Ouvrir l’eau en utilisant la
poignée.Tenir les mains directement au-dessus des deux détecteurs pendant cinq secondes.
Une lumière clignotera une (1) fois sur le détecteur de présence, signalant ainsi la désactivation
du détecteur de présence. Fermer le robinet en utilisant la poignée.
Pour activer le détecteur de présence seulement : Ouvrir l’eau en utilisant la poignée.
Tenir les mains directement au-dessus des deux détecteurs pendant cinq secondes. Une
lumière clignotera une (1) fois sur le détecteur de présence, signalant ainsi l’activation du
détecteur de présence. Fermer le robinet en utilisant la poignée.
To disable both sensors: Turn on water with handle. Hold hands directly over both sensors
for ten seconds.The Ready sensor light will ash once after 5 seconds. Continue holding hands
over both sensors until the Ready sensor light ashes twice. Both sensors are now deactivated.
Turn handle o.
To enable both sensors: Turn water on with handle. Hold hands directly over both sensors
for ten seconds.The Ready sensor light will ash twice signaling the sensors have been
enabled.Turn handle o.
Para desactivar ambos sensores: Abra el agua con el monomando. Mantenga las manos
directamente sobre ambos sensores durante diez segundos. La luz del sensor listo parpadeará
una vez después de 5 segundos. Continúe manteniendo las manos sobre ambos sensores hasta
que la luz del sensor listo parpadee dos veces. Ambos sensores están ahora desactivados. Cierre
el monomando.
Para activar ambos sensores: Abra el agua con el monomando. Mantenga las manos
directamente sobre ambos sensores durante diez segundos. La luz del sensor listo parpadeará
dos veces indicando que los sensores han sido activados. Cierre el monomando.
Pour désactiver les deux détecteurs : Ouvrir l’eau en utilisant la poignée.Tenir les mains
directement au-dessus des deux détecteurs pendant 10 secondes. La lumière du détecteur
de présence clignotera une (1) fois après cinq secondes. Garder les mains au-dessus des deux
détecteurs jusqu’à ce que la lumière du détecteur de présence clignote une deuxième fois. Les
deux détecteurs sont maintenant désactivés. Fermer le robinet en utilisant la poignée.
Pour réactiver les deux détecteurs : Ouvrir l’eau en utilisant la poignée.Tenir les mains
directement au-dessus des deux détecteurs pendant 10 secondes. La lumière du détecteur de
présence clignotera deux fois, signalant ainsi la réactivation des deux détecteurs. Fermer le
robinet en utilisant la poignée.
Sensor Options / Opciones de los sensores / Options de capteur
Disable Both Sensors
Desactivar ambos sensores
Désactivation des deux détecteurs
Option
Opción
Option
Disable Ready Sensor Only
Desactivar el sensor listo solamente
Désactivation du détecteur de présence seulement
Option
Opción
Option

16

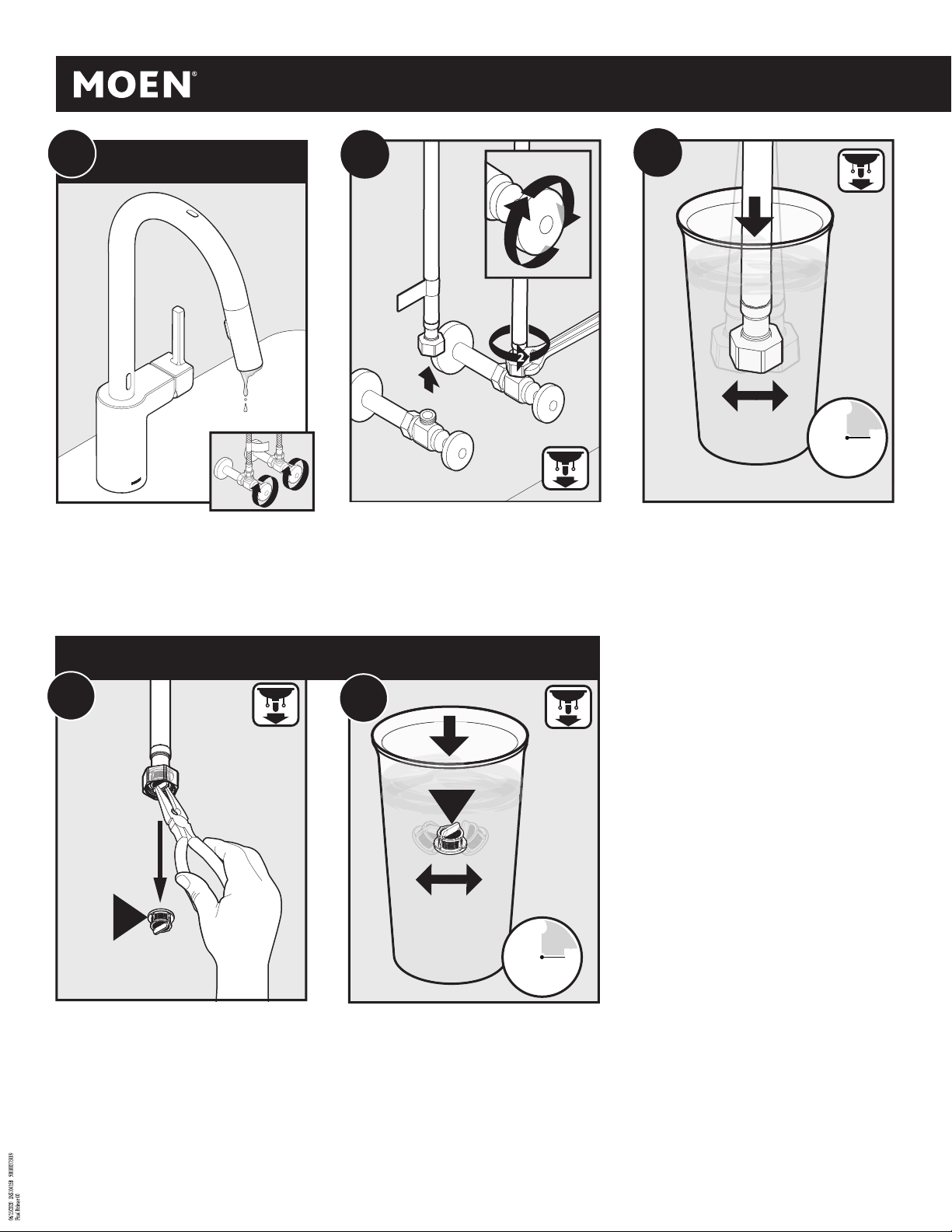

If low ow, turn o water at stops before cleaning lters.
Si el ujo es bajo, cierre el agua en los topes de cierre antes
de limpiar los ltros.
Si le débit est faible, couper l’alimentation en eau aux
robinets d’arrêt avant de nettoyer les ltres.
Low Flow/Flujo bajo/Faible débit
A1
3
A2
1
1
2
2
00
15
Sec.
30
45
A3
1. Turn water o.
2. Disconnect supply lines.
3. Remove supply lines.
1. Cierre el agua.
2. Desconecte las líneas de suministro.
3. Retire las líneas de suministro.
1. Couper l'alimentation en eau.
2. Débrancher les conduites d'alimentation.
3. Enlever les conduites d’alimentation.
Note: Filter screen (V)can be removed for further cleaning.
Screen must be reinstalled to maintain product warranty.
Use ngers or needle nose pliers to remove Filter Screen (V).
Nota: El ltro (V)puede ser retirado para una mejor
limpieza. Debe volver a instalarse para mantener vigente
la garantía del producto. Use los dedos o un alicate de
punta na para retirar la rejilla de ltro (V).
Remarque : Le ltre (V)peut être enlevé pour nettoyer le
tuyau de manière plus approfondie. Il doit être remis en
place an que le produit conserve sa garantie. Enlever le
ltre (V)manuellement ou à l’aide d’une pince à bec elé.
1. Insert each lter hose into a cup of water.
2. Agitate lter hoses back and forth for 15 seconds to
remove any possible debris. Remove lter hoses from
cup and drain.
1. Inserte cada manguera con ltro en una taza de agua.
2. Agite las mangueras con ltro durante 15 segundos
para retirar cualquier basura posible. Retire las
mangueras con ltro de la taza y escúrralas.
1. Immerger chacun des tuyaux avec ltre dans une
tasse d'eau.
2. Le remuer dans l'eau pendant 15 secondes pour en
éliminer tous débris possibles. Retirer les tuyaux
ltrants du contenant, puis en laisser égoutter l’eau.
Insert each Filter Screen (V)into a cup of water.
Agitate screen by hand for 15 seconds then drain excess
water from screen. Repeat process for both supply line lters.
Inserte cada rejilla de ltro (V)en una taza de agua.
Agite la rejilla a mano durante 15 segundos y luego escurra
el exceso de agua de la rejilla. Repita el proceso con las
rejillas de ambas líneas de suministro.
Plonger chaque ltre (V)dans une tasse d'eau.
Agiter le ltre manuellement dans l’eau pendant 15
secondes, puis secouer l’excès d’eau du ltre. Reprendre le
processus pour les deux ltres.
V
1
2
2
00
15
Sec.
30
45
V
A4 A5
LOW FLOW OPTIONAL STEPS / PASOS OPTATIVOS PARA FLUJO LENTO /
ÉTAPES FACULTATIVES EN CAS DE FAIBLE DÉBIT

17
INS10435B - 11/19
Spot Resist™ Stainless and Spot Resist™ Brushed
Nickel Finishes:
Moen recommends cleaning the Spot Resist nish with a
mild soap, rinsing thoroughly with warm water and dry-
ing with a clean, soft cloth. Never use cleaners containing
abrasives (including abrasive sponges or steel wool), am-
monia, bleach or sodium hypochlorite, organic solvents
(e.g. alcohols) or other harsh chemicals (e.g. lime scale
removers) to clean the Spot Resist nish, as they may
damage the nish. Failure to comply with these cleaning
instructions may void Moen’s warranty.
Acabados en níquel cepillado Spot Resist™ y acero
inoxidable Spot Resist™:
Moen recomienda limpiar el acabado Spot Resist con un
jabón suave, enjuagarlo cuidadosamente con agua
tibia y secarlo con un paño limpio y suave. Nunca
utilice limpiadores que contengan sustancias abrasivas
(inclusive esponjas abrasivas o lana de acero), amoníaco,
blanqueadores o hipoclorito sódico, solventes orgánicos
(por ejemplo alcoholes) u otros productos químicos
fuertes (por ejemplo removedores de calcio y sarro) para
limpiar el acabado Spot Resist, ya que pueden dañarlo. La
inobservancia de estas instrucciones de limpieza podría
anular la garantía de Moen.
Fini inoxydable Spot Resist™ et ni nickel brossé
Spot Resist™:
Moen recommande de nettoyer le ni Spot Resist avec du
savon doux puis de rincer soigneusement à l’eau tiède
avant d’essuyer avec un chion doux propre. Ne jamais
utiliser de produits de nettoyage contenant des abrasifs
(y compris éponges abrasives ou laine de verre), ammo-
niaque, eau de javel ou hypochlorite de sodium, solvants
organiques (par ex. alcool) ou autres produits chimiques
durs (par ex. produits pour enlever le tartre) pour nettoyer
le ni Spot Resist car ils peuvent endommager le ni.
Ne pas respecter ces instructions sur le nettoyage peut
annuler la garantie de Moen.
Cleaning Instructions Instrucciones para la limpieza Directives de nettoyage
1
W
A7
3
A8
V
A6
1. Turn on water at stops.
2. Test ow.
1. Abra el agua en los topes de cierre.
2. Pruebe el ujo.
1. Couper l’alimentation en eau aux robinets d'arrêt.
2. Tester le débit.
1. Connect supply lines to shut o valves.
Ensure faucet supply line with Label (W)connects to
the hot supply stop.
2. Tighten with wrench.
3. Turn water on. Check for any leaks.
1. Conecte las líneas de suministro a las válvulas de cierre.
Asegúrese de que la línea de suministro de la
mezcladora con la etiqueta (W)conecte al tope de
suministro de agua caliente.
2. Apriete con una llave.
3. Abra el agua.Verique si hay pérdidas.
1. Raccorder les conduites d'alimentation en eau aux
robinets d'arrêt.
S’assurer que la conduite d’alimentation du robinet
ayant une étiquette (W)est bien raccordée au robinet
d’arrêt de la conduite d’eau chaude.
2. Serrer le tout avec une clé.
3. Ouvrir l’alimentation en eau. S’assurer qu’il n’y a
aucune fuite.
Reassemble Filter Screen (V)into housing using needle
nose pliers or by hand. Push back up into hose ends (snaps
into place).
Vuelva a armar la rejilla de ltro (V) en su carcasa con un
alicate de punta na o a mano. Vuelva a empujarla en los
extremos de las mangueras (encaja en su lugar).
Réinstaller le ltre (V)dans le boîtier, manuellement ou à
l’aide d’une pince à bec elé. Pousser chaque ltre dans
l'extrémité de chaque tuyau jusqu’à ce qu’il s’enclenche.
